课程设计报告
(2011 -- 2012 年度第 1学期)
名称：过程控制课程设计
题目：锅炉主蒸汽温度控制系统
院系：自动化
设计周数：1周
姓名学号分工成绩
成员*** *02020223 控制方案设计
*** *09010222 控制系统仿真
*** *02020220 SAMA图绘制
*** *02020226 总结撰写报告
日期：2011年12月29日
《过程控制》课程设计
任务书
一、目的与要求
“过程控制课程设计”是“过程控制”课程的一个重要组成部分。通过实际工业
过程对象控制方案的选择、控制功能的设置、工程图纸的绘制等基础设计和设计
说明的撰写，培养学生基本控制系统工程设计能力、创新意识，完成工程师基本
技能训练。
二、主要内容
1．根据对被控对象进行的分析，确定系统自动控制结构，给出控制系统原理图；
2．根据确定控制设备和测量取样点和调节机构，绘制控制系统工艺流程图（PID
图）；
3．根据确定的自动化水平和系统功能，选择控制仪表，完成控制系统SAMA图（包
括系统功能图和系统逻辑图）；
4．对所设计的系统进行仿真试验并进行系统整定；
5．编写设计说明书。
三、进度计划
四、设计（实验）成果要求
1．绘制所设计热工控制系统的的SAMA图；
2．根据已给对象，用MATABL进行控制系统仿真整定，并打印整定效果曲线；
3．撰写设计报告
五、考核方式
提交设计报告及答辩
学生姓名：****
指导教师：****
2011年12月30日
一、课程设计(综合实验)的目的与要求
1.1 实验目的
影响过热蒸汽温度的主要扰动有三种：蒸汽流量（负荷）扰动；烟气热量扰动（燃烧器运行方式、燃料量变化、风量变化等）；减温水流量扰动。本次课程设计的目的就是通过控制锅炉的减温水流量维持过热器出口蒸汽温度在允许范围内，并且保护过热器，使管壁温度不超过允许的工作温度。
1.2实验要求
（1）被控对象动态特性分析；
（2 选择控制系统控制结构，画控制原理图；
（3）选择测点和调节机构画控制系统工艺流程图；
（4）选择控制仪表，画SAMA图（标出调节器作用方向）；
（5）根据控制原理图，进行控制系统仿真实验，控制器参数整定；
二、设计（实验）正文
蒸汽温度自动控制包括过热蒸汽温度的自动控制和再热蒸汽温度的自动控制。对于某一确定的机组，其过热蒸汽温度自动控制系统和再热汽温自动控制系统是针对机组的具体特点而设计的。一般而言，汽温控制系统种类较多，各有特点。
1.过热蒸汽温度控制的任务
过热汽温是锅炉汽水通道中温度最高的地方，过热器的材料是耐高温的合金材料，正常运行时过热器温度一般接近于材料所允许的极限温度。过热蒸汽温度偏高，不仅会烧坏过热器，同时也会使蒸汽管道，汽轮机主汽门、调节阀、汽缸、前级喷嘴和叶片等部件机械强度降低，影响机组安全。过热蒸汽温度过低，则会降低机组热效率，同时还会使汽轮机末级蒸汽湿度增加，加速叶片侵蚀。若过热蒸汽温度波动过大，还会使材料产生疲劳，危及机组安全运行。
为了保证机组的安全经济运行，过热蒸汽温度必须加以精确控制。过热蒸汽温度控制的任务是维持过热器出口蒸汽温度在允许的范围内。一般要求过热蒸汽温度与给定值的偏差不超过士5℃甚至更小。控制主蒸汽温度的手段都是在过热器上安装喷水减温器，将带有一定过冷度的给水喷人，以控制主蒸汽温度。
亚临界锅炉主汽温度设计值一般为540℃左右，超临界锅炉主汽温度设计值为
560~570℃左右，超超临界锅炉主汽温度设计值为600℃左右。对于这样的传热对象，采用任何控制作用都显得有较大的迟延和惯性，要达到这样小的温度偏差是很不容易的。
2.被控对象特性分析
2.1过热汽温控制对象的静态特性
根据传热方式分：过热器可分为对流式、辐射式和半辐射式过热器三种。对于不同的过热器，蒸汽流量对蒸汽温度的影响图1所示：
2.2过热汽温控制对象的动态特性
引起过热蒸汽温度变化的因素可分为三类:蒸汽负荷扰动，烟气侧扰动和减温水侧扰动。蒸汽负荷扰动主要是蒸汽流量;烟气侧扰动包括燃料成份、受热面清洁变、烟气流量、火焰中心位置、燃烧器运行方式等等;减温水侧扰动如减温水流量、减温水温度等。烟气侧扰动的动态特性与蒸汽负荷扰动类似，汽温响应较快，也可以用作控制汽温的手段，在再热汽温的控制中普遍采用。
（1）蒸汽流量（负荷）扰动
以对流式过热器为例，在蒸汽流量D 产生阶跃扰动下，过热汽温θ变化响的应曲线如图2所示，可用传递函数（1-1）表示。其特点为：有迟延，有惯性，有自平衡能力 ，且τ和TD 均较小。
（2）烟气热量扰动
在烟气热量Q y （烟气温度和流速变化）产生阶跃扰动下，过热汽温θ变化的响应曲线如图3所示，可用传递函数（1-3）表示。特点为：有迟延、有惯性、有自平衡能力。迟延时间约：10-20s ，惯性时间常数：<100s
图
1
图2
s D D D e s
T K s D s G τθ-+==1)()
(（1-1）
（3）减温水量扰动
在减温水量W B 产生阶跃扰动下，过热汽温θ 变化的响应曲线如图4所示，可用传递函数（1-4）表示.。特点是：有迟延、有惯性、有自平衡能力（迟延较大，与减温器的位置和过热器管道的长短有关）。一般锅炉：迟延时间：30-60s ，惯性时间常数：>100s 3控制系统设计
3.1过热汽温控制的基本方案
为了在控制机构动作后能及时影响到汽温(即控制机构扰动时，汽温动态特性的τ、T 和τ/ T 应尽可能小)，因此正确选择控制汽温的手段是非常重要的，目前广泛采用喷水减温作为控制汽温的手段。即使这样，对于满足汽温的高精度要求，控制对象在控制作用下的迟延时间τ和时间常数T 还是太大。如果只根据汽温偏差来改变喷水量往往不能保证汽温在允许的范围内。因此，在设计自动控制系统时，应该引人一些比过热蒸汽温提前反映扰动的补充信号，使扰动发生后，过热汽温还没有发生明显变化的时刻就进行控制，消除扰动对主汽温的影响，而有效地控制汽温的变化。电站锅炉应用最广泛的是串级过热汽温控制系统和采用导前汽温微分信号的双回路控制系统。
本文采用串级过热汽温控制系统方案。 3.2串级控制方案论证
串级控制是随着工业的发展，新工艺不断出现，生产过程日趋强化，对产品质量要求越来越高，简单控制系统已不能满足工艺要求的情况下产生的。
s
Q y Q Q y
e s
T K s Q s G τθ-+==1)()
(0
t
T c
τ
0t
-W B
ΔW B
s c B W e s
T K
s W s G B
τθ-+==1)()
(图3
图4
（1-3） （1-4）
锅炉温度控制系统上位机设计 1.设计背景 锅炉是化工、炼油、发电等工业生产过程中必不可少的重要的动力设备。它所产生的高压蒸汽，既可以作为风机、压缩机、大型泵类的驱动透平的动力源，又可作为蒸馏、化学反应、干燥和蒸发等过程的热源。随着工业生产规模的不断扩大，生产设备的不断创新，作为全厂动力和热源的锅炉，办向着大容量、高参数、高效率发展。为了确保安全，稳定生产，锅炉设备的控制系统就显得愈加重要。随着经济的迅猛发展，自动化控制水平越来越高，用户对锅炉控制系统的工作效率要求也越来越高，为了提高锅炉的工作效率，较少对环境的污染问题，所以利用计算机与组态软件技术对锅炉生产过程进行自动控制有着重要的意义。 2.任务要求 (1) 按照题目设计监控画面及动态模拟； (2) 在数据字典中定义需要的内存变量和I/O变量； (3) 实现监控系统的实时、历史曲线及报警界面显示； (4) 实现保存数据和参数报表打印功能； (5) 实现登陆界面和帮助界面。 3. 界面功能 3.1 系统说明 本系统的目的是实现锅炉的温度控制，所以在监控界面设置了加热部分和降温部分，同时通过观察相应仪表，操作者手动的实现对锅炉温度的控制，而且在加热过程和降温过程中有信号灯可以清楚地显示系统工作在什么阶段。此外，在监控界面加入了液位控制部分，通过对进水量和出水量的控制实现液位平衡。实时曲线和历史曲线可以让操作者清楚地观察到锅炉内液体的液位高度和温度，从而更加准确的操作系统，达到控制要求。实时报警界面可以随时进行提醒，防止发生意外情况。帮助界面可以让初次登陆该系统的用户快速学会如何操作系统。登陆界面中加入用户登陆部分，只有有相应权限的操作者也可以控制系统。该系统还加入历史曲线打印功能和对系统相关变量的保存功能，用户可以随时查看历史记录。 3.2主监控界面 主控界面实现的是操作者观察仪表，得到锅炉内液体温度和液位的实时信息，通过调节电磁阀1、2，使得锅炉内液体液位保持在要求范围内，通过加热按钮和降温按钮对
JIANG SU UNIVERSITY 机电系统综合课程设计 ——模块化生产教学系统的PLC控制系统设计 学院：机械学院 班级：机械 (卓越14002) 姓名：张文飞 学号： 3140301171 指导教师：毛卫平 2017年 6月
目录 一： MPS系统的第4站PLC控制设计 (3) 1.1第四站组成及结构 (3) 1.2 气动回路图 (3) 1.3 PLC的I/O分配表，I/O接线图（1、3、6站电气线路图） (4) 1.4 顺序流程图&梯形图 (5) 1.5 触摸屏控制画面及说明，控制、信息软元件地址表 (10) 1.6 组态王控制画面及说明 (13) 二： MPS系统的两站联网PLC控制设计 (14) 2.1 PLC和PLC之间联网通信的顺序流程图（两站）&从站梯形图 (14) 2.2 通讯软元件地址表 (14) 三：调试过程中遇到的问题及解决方法 (18) 四：设计的收获和体会 (19) 五：参考文献 (20)
一：MPS系统的第4站PLC控制设计 1.1第四站组成及结构： 由吸盘机械手、上下摆臂部件、料仓换位部件、工件推出部件、真空发生器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、多种类型电磁阀及气缸组成，主要完成选择要安装工件的料仓，将工件从料仓中推出，将工件安装到位。 1．吸盘机械手臂机构：机械手臂、皮带传动结构真空吸嘴组成。由上下摆臂装置带动其旋转完成吸取小工件到放小工件完成组装流程的过程。 2．上下摆臂结构：由摆臂缸（直线缸）摆臂机械装置组成。将气缸直线运动转化为手臂旋转运动。带动手臂完成组装流程。 3．仓料换位机构：由机构端头换仓缸带动仓位装置实现换位（蓝、黑工件切换）。 4．推料机构：由推料缸与机械部件载料平台组成。在手臂离开时将工件推出完成上料。 5．真空发生器：当手臂在工件上方时，真空发生器通气吸盘吸气。 5．I/O接口板：将桌面上的输入与输出信号通过电缆C1与PLC的I/O相连。 6．控制面板：完成设备启动上电等操作。（具体在按钮上有标签说明）。
0 基于单片机热 水锅炉炉温控制系统设计
东北大学秦皇岛分校基于单片机的热水锅炉温度控制系统设计dennis 基于单片机热水锅炉炉温控制系统设计 作者：陈明 单位：东北大学秦皇岛 【摘要】本系统是基于单片机的锅炉温度控制，在设计中主要有温度检测、按键控制、水温控制、循环控制、显示部分、故障报警等几部分组成来实现温度控制。主要用数字温度传感器DS18B20来检测水温，用五个控制按键来实现按健控制，用液晶显示屏LCD1602来完成显示部分。并且通过模数转换把这些信号送入单片机中。把这些信号与单片机中内部设定的值相比，以判断单片机是否需要进行相应的操作，即是否需要打开或者关闭温度加热的操作，从而实现单片机自动控制的目的。本设计用单片机控制易于实现锅炉供暖、而且有造价低、程序易于调试、一部分出现故障不会影响其他部分的工作、维修方便。 【关键词】单片机（AT89C51），传感器DS18B20,扬声器，继电器 引言 自从20世纪90年代以来，单片机已经进入了一个高速发展的阶段，世界上著名的半导体厂商都注重新型单片机的研制、生产和推广。单片机的应用已经深入到来各个国家的国民经济当中。例如国内外目前知名的企业：atmel公司的avr单片机，motorola单片机，MICROCHIP单片机，东芝单片机，intel的8051单片机，宏晶STC单片机等等。 温度自动控制系统主要是有温度采集系统、液晶显示系统、扬声器报警系统和继电器控制系统四部分组成。本次设计主要是以温度采集到的温度为参考。如果温度在设定值内部，则系统正常工作，本系统的温度正常范围为0-50摄氏度，如果超出温度范围，则系统发出警报并控制系统负载停止工作。温度控制系统的编程软件为keil，仿真软件为proteus。 1. 热水锅炉温度控制系统设计 1.1方案极其论证 方案一： 用PLC做主要的设计技术，通过用其中的相关部件的开关控制达到锅炉水温的控制目的。但是由于对PLC相关配套的设备和仿真软件的限制，因此放弃了PLC方案。
学号 天津城建大学 过程控制课程设计 设计说明书 某加热炉温度控制 起止日期：2014 年6 月23 日至2014 年6 月27 日 学生姓名 班级 成绩 指导教师(签字) 控制与机械工程学院 2014年6月27 日
天津城建大学 课程设计任务书 2013 -2014学年第2学期 控制与机械工程学院电气工程及其自动化专业班级13电气11班 姓名学号 课程设计名称：过程控制 设计题目：某加热炉温度控制 完成期限：自2014 年6 月23 日至2014 年 6 月27 日共1 周设计依据、要求及主要内容： 一、设计任务 某温度过程在阶跃扰动1/ ?=作用下，其温度变化的数据如下： q t h 试根据实验数据设计一个超调量25% δ≤的无差控制系统。具体要求如下： p （1）根据实验数据选择一定的辨识方法建立对象的数学模型； （2）根据辨识结果设计符合要求的控制系统（控制系统原理图、控制规律选择等）；（3）根据设计方案选择相应的控制仪表； （4）对设计的控制系统进行仿真，整定运行参数。 二、设计要求 采用MATLAB仿真；需要做出以下结果： （1）超调量 （2）峰值时间 （3）过渡过程时间 （4）余差 （5）第一个波峰值 （6）第二个波峰值 （7）衰减比 （8）衰减率 （9）振荡频率 （10）全部P、I、D的参数 （11）PID的模型 （12）设计思路
三、设计报告 课程设计报告要做到层次清晰，论述清楚，图表正确，书写工整；详见“课程设计报告写作要求”。 四、参考资料 [1] 何衍庆．工业生产过程控制（1版）．北京：化学工业出版社，2004 [2] 邵裕森．过程控制工程．北京：机械工业出版社2000 [3] 过程控制教材 指导教师（签字）： 教研室主任（签字）： 批准日期：年月日

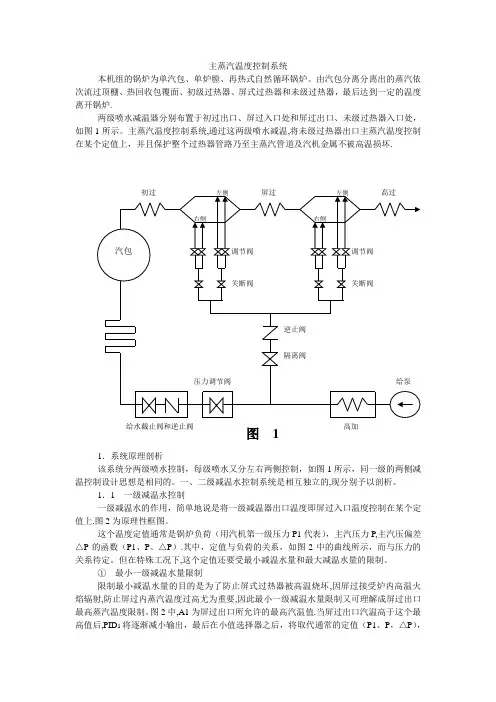

主蒸汽温度控制系统 本机组的锅炉为单汽包、单炉膛、再热式自然循环锅炉。由汽包分离分离出的蒸汽依次流过顶棚、热回收包覆面、初级过热器、屏式过热器和未级过热器，最后达到一定的温度离开锅炉。 两级喷水减温器分别布置于初过出口、屏过入口处和屏过出口、未级过热器入口处，如图1所示。主蒸汽温度控制系统，通过这两级喷水减温，将未级过热器出口主蒸汽温度控制在某个定值上，并且保护整个过热器管路乃至主蒸汽管道及汽机金属不被高温损坏。 该系统分两级喷水控制，每级喷水又分左右两侧控制，如图1所示，同一级的两侧减温控制设计思想是相同的。一、二级减温水控制系统是相互独立的，现分别予以剖析。 1．1一级减温水控制 一级减温水的作用，简单地说是将一级减温器出口温度即屏过入口温度控制在某个定值上。图2为原理性框图。 这个温度定值通常是锅炉负荷（用汽机第一级压力P1代表），主汽压力P，主汽压偏差△P的函数（P1、P、△P）。其中，定值与负荷的关系，如图2中的曲线所示，而与压力的关系待定。但在特殊工况下，这个定值还要受最小减温水量和最大减温水量的限制。 ①最小一级减温水量限制 限制最小减温水量的目的是为了防止屏式过热器被高温烧坏，因屏过接受炉内高温火焰辐射，防止屏过内蒸汽温度过高尤为重要，因此最小一级减温水量限制又可理解成屏过出口最高蒸汽温度限制。图2中，A1为屏过出口所允许的最高汽温值。当屏过出口汽温高于这个最高值后，PID1将逐渐减小输出，最后在小值选择器之后，将取代通常的定值（P1、P，
