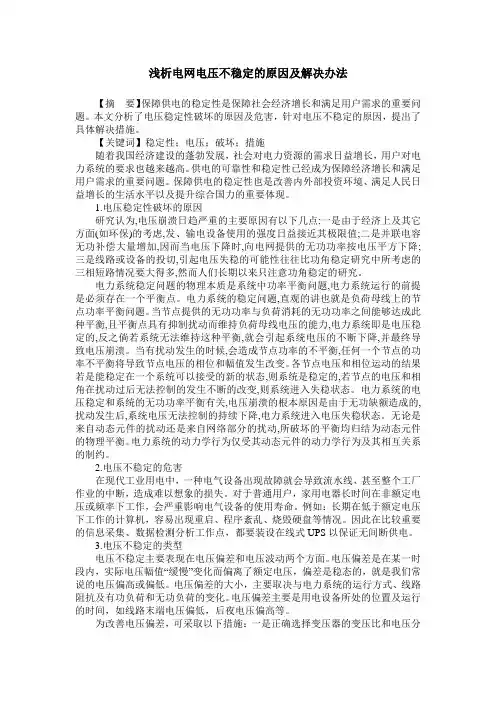

浅析电网电压不稳定的原因及解决办法
【摘要】保障供电的稳定性是保障社会经济增长和满足用户需求的重要问题。本文分析了电压稳定性破坏的原因及危害，针对电压不稳定的原因，提出了具体解决措施。
【关键词】稳定性；电压；破坏；措施
随着我国经济建设的蓬勃发展，社会对电力资源的需求日益增长，用户对电力系统的要求也越来越高。供电的可靠性和稳定性已经成为保障经济增长和满足用户需求的重要问题。保障供电的稳定性也是改善内外部投资环境、满足人民日益增长的生活水平以及提升综合国力的重要体现。
1.电压稳定性破坏的原因
研究认为,电压崩溃日趋严重的主要原因有以下几点:一是由于经济上及其它方面(如环保)的考虑,发、输电设备使用的强度日益接近其极限值;二是并联电容无功补偿大量增加,因而当电压下降时,向电网提供的无功功率按电压平方下降;三是线路或设备的投切,引起电压失稳的可能性往往比功角稳定研究中所考虑的三相短路情况要大得多,然而人们长期以来只注意功角稳定的研究。
电力系统稳定问题的物理本质是系统中功率平衡问题,电力系统运行的前提是必须存在一个平衡点。电力系统的稳定问题,直观的讲也就是负荷母线上的节点功率平衡问题。当节点提供的无功功率与负荷消耗的无功功率之间能够达成此种平衡,且平衡点具有抑制扰动而维持负荷母线电压的能力,电力系统即是电压稳定的,反之倘若系统无法维持这种平衡,就会引起系统电压的不断下降,并最终导致电压崩溃。当有扰动发生的时候,会造成节点功率的不平衡,任何一个节点的功率不平衡将导致节点电压的相位和幅值发生改变。各节点电压和相位运动的结果若是能稳定在一个系统可以接受的新的状态,则系统是稳定的,若节点的电压和相角在扰动过后无法控制的发生不断的改变,则系统进入失稳状态。电力系统的电压稳定和系统的无功功率平衡有关,电压崩溃的根本原因是由于无功缺额造成的,扰动发生后,系统电压无法控制的持续下降,电力系统进入电压失稳状态。无论是来自动态元件的扰动还是来自网络部分的扰动,所破坏的平衡均归结为动态元件的物理平衡。电力系统的动力学行为仅受其动态元件的动力学行为及其相互关系的制约。
2.电压不稳定的危害
在现代工业用电中，一种电气设备出现故障就会导致流水线、甚至整个工厂作业的中断，造成难以想象的损失。对于普通用户，家用电器长时间在非额定电压或频率下工作，会严重影响电气设备的使用寿命。例如：长期在低于额定电压下工作的计算机，容易出现重启、程序紊乱、烧毁硬盘等情况。因此在比较重要的信息采集、数据检测分析工作点，都要装设在线式UPS以保证无间断供电。
3.电压不稳定的类型
电压不稳定主要表现在电压偏差和电压波动两个方面。电压偏差是在某一时段内，实际电压幅值“缓慢”变化而偏离了额定电压，偏差是稳态的，就是我们常说的电压偏高或偏低。电压偏差的大小，主要取决与电力系统的运行方式、线路阻抗及有功负荷和无功负荷的变化。电压偏差主要是用电设备所处的位置及运行的时间，如线路末端电压偏低，后夜电压偏高等。
为改善电压偏差，可采取以下措施：一是正确选择变压器的变压比和电压分
