电磁阀系列:ZCRB燃气紧急切断阀的详细资料：
ZCRB系列燃气紧急切断阀主要应用于以下场合：
1、与可燃气体泄漏检测仪连接。当仪器检测到可燃气体泄漏时，自动、快速关闭主
供气阀门，切断燃气的供给，及时制止恶性事件的发生。
2、与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力
超过设定极限数值，自动关闭供气阀门，停止燃气供给。
3、与高层建筑的中央消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃
气供应，防止煤气爆炸的发生。
4、在城市或工厂的燃气供应管网内安装此系列燃气紧急切断阀，可在中央控制室内
集中控制，远距离遥控紧急关闭事故现场的管线燃气供应。
5、燃气管路系统检修、排除故障时切断燃气。
㈠订货须知：
①燃气紧急切断阀型号②燃气紧急切断阀公称通径③燃气紧急切断阀公称压力④燃气紧急切断阀工作介质⑤燃气紧急切断阀工作压差⑥燃气紧急切断阀介质温度⑦燃气紧急切断阀电源电压及频率⑧燃气紧急切断阀介质粘度。
+22
㈡电磁阀正常工作时的电压为220V V 如超过此范围，请订货时注明电压波动量。其它规
-15
格电源电压可做特殊订货。
㈢阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。

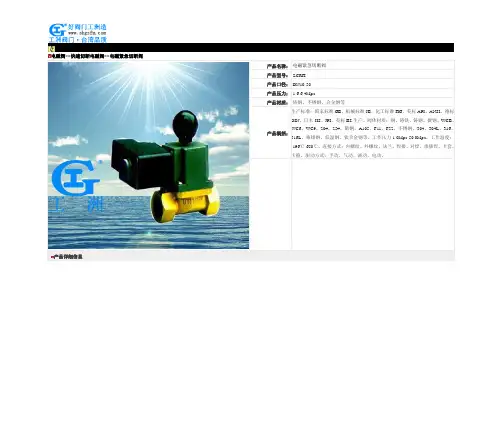

家用燃气紧急切断电磁阀 50安特高压直流换流阀关键试验，已通过世界权威电力试验认证机构的认证。中国电科院对核心技术与工艺拥有完全自主知识产权，实现了真正意义上的直流换流阀设备国产化。目前，中国电科院拥有世界一流的特高压直流换流阀型式试验能力和直流换流阀生产线，年产能可同时满足两条特高压工程的建设需要。预计该直流换流阀全面投入市场后，将使我国新建特高压直流输电线路输送电压、输送功率分别达到800千伏和760万千瓦，较目前±500千伏线路输送能力提高150%以上，造价降低25%，未来10年内可整体降低我国直流输电建设、运行和维护费用超过百亿元，形成出口后，将彻底改变全球直流输电设备市场格局。 据悉，中国电科院将推动特高压直流换流阀的全面产业化，打造以特高压直流换流阀为核心竞争优势的高新科技重大电力装备产业。中国科学院院士周孝信，中国工程院院 电磁阀>>煤气电磁阀>>煤气电磁阀 产品名 称： 煤气电磁阀 产品型 号： ZCM 产品口 径： DN15～300 产品压 力： 0.6~10.0Mpa 产品材 质： 铸钢、不锈钢、合金钢等 产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息 一、煤气电磁阀用途： ZCM煤气电磁阀是适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路做二位式通断功换，
一种断电关闭型燃气紧急切断阀 主题词：断电关闭燃气紧急切断电磁阀 CJ394标准 近年来，随着城市燃气行业的不断发展，全国大大小小的燃气安全事故一起起，一例例，触目惊心，令人不敢直视。 DQRF系列燃气紧急切断电磁阀是一种满足城市建设行业标准要求的燃气紧急切断阀。该系列阀门可在主电源断电状态和燃气泄露报警时自动切断燃气供给，对保护用户的生命财产安全具有极其重要的作用。 带有断电自动关闭功能的自保持燃气紧急切断阀包括电磁阀和电控制两部分，电磁阀包括阀体、阀杆、静铁芯、活动铁芯、定位钢球、电磁线圈、复位把手等；电控制部分包括充电电路、开关驱动电路，安全保护电路等。其主要工作原理如下： ◆阀门在日常工作时处于常开状态，电磁线圈处于不通电状态，不消耗电能。 ◆当燃气事故发生或因工作需要需关闭阀门时，有两种方法关闭阀门。 方法一：主电源停止供电时，阀门控制电路给线圈瞬时通电，此时控制阀杆组件下落的动铁芯在磁力作用下撞击撞块，同时不锈钢珠退入撞块槽内，从而带动阀盘密封组件下落，阀门关闭并处于自锁状态，不会重新打开。当现场事故处理完毕，人工重新打开阀门，才会恢复正常供气。 方法二：拧开安全帽，用手按一下动铁芯顶部，动铁芯撞击撞块，同时不锈钢珠退入撞块槽内，从而带动阀盘密封组件下落，阀门关闭并处于自锁状态，
◆当现场事故处理完毕，拧上安全帽，人工重新打开阀门，才会恢复正常供 气。 ◆阀门复位方法：用力向上缓慢提拉复位把手，听到“咔“的一声时，说明 阀门正被完全打开(此过程必须在阀门线圈断电状态进行)。 此系列燃气紧急电磁阀符合CJ/T394-2012《电磁式燃气紧急切断电磁阀》行业标准，防爆型式有隔爆型、浇封型、本安型、增安型等。根据不同的用户要求，可生产铸造铝合金、铸钢、球墨铸铁、不锈钢、PE塑料等阀体材质，满足燃气、石油、化工、冶金、电力、制药等不同行业的要求。
燃气紧急切断阀 工作原理：本品直接一般与燃气泄漏报警器配套使用，在燃气发生泄漏或需要紧急关闭的时候，主机给电磁阀一个脉冲电源信号，电磁阀在1秒内切断气源供给，有效的防止事故的发生，在排除险情之后，由人工打开电磁阀防护罩，手动打开阀门！ 与控制器连接，在欠压或超压时，控制器给电磁阀一个脉冲通电信号，电磁阀1秒内瞬间关闭气源，防止事故发生。开启时必须由人工拉起手动杆即可. 常开型：顺时针旋转打开手柄，此时咔的一声，阀进入自锁状态，此时再复位。电磁阀就处于打开状态。当发生燃气泄漏时，主机给电磁阀线圈一个脉冲通电信号，电磁阀瞬间关闭气源。注意此阀为中压使用（0.02-35MPA）,当压力低于10公斤时，电磁阀开启流量会随之减小，请根据自己使用工况选型！
关闭时间：1秒钟以内 性能特点：灵敏度高、动密封性强、安全性高、使用寿命长。 工作范围：可燃气体报警自控系统及需要紧急切断的管路。 注解：1、电磁阀安装前必须清理管道内的杂质、焊渣，以免造成阀体内漏。 2、电磁阀一般工况只能水平安装，垂直安装时需要提前说明。 3、电磁阀安装完毕后，应先动作几次正常后方能投入使用。 防爆线圈说明：防爆电磁阀是工作在较特殊环境的电磁阀，用户必须根据国家防爆标准选择电磁阀。以保证生命及财产安全。磐恒生产的防爆电磁阀已通过《国家防爆电气产品质量监督检验中心》的检验并取得防爆电磁阀产品合格证。 防爆等级：EXdⅡCT5。防爆证号：CNEX12.0353 制造标准：GB3836.1-2000、GB3836.2-2000 工作原理：本品直接一般与燃气泄漏报警器配套使用，在燃气发生泄漏或需要紧急关闭的时候，主机给电磁阀一个脉冲电源信号，电磁阀在1秒内切断气源供给，有效的防止事故的发生，在排除险情之后，由人工打开电磁阀防护罩，手动打开阀门！ 常开型：手动拧开防护罩，将手柄球往上提起阀门，此时阀门打开，当燃气泄露时，线圈通电，电磁阀瞬间关闭，此时无论怎样通电电磁阀业处于关闭状态，必须在排除险情后由人工开启阀门！
燃气电磁阀-说明书本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March
DN15燃气电磁阀 DN20燃气电磁阀 DN25燃气电磁阀 ● 概 述： 本公司PS01A 系列燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。当发生有害的强烈震动时，阀门会自动关闭。开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。 ● 外型尺寸: ● 主要技术参数 ◆ 适用气体：天然气;石油液化气;人工煤气等 ◆ 关阀方式： 直流脉冲驱动/手动 无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V.（脉冲） ◆ 阀体材质：黄铜合金 ◆ 驱动电流： <2A （脉冲） ◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒 ◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型 ◆ 最大工作压力：50kPa ◆ 出线长度： 米 规格 A(mm) B(mm) C(mm) D(mm) DN15A 64 28 89 103 DN20A 67 34 92 109 防护盖 红色拉柄 执行机构 控制电缆 阀体
◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A) ◆ 开阀方式：手动复位 ◆ 执行标准： ● 原 理 该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及 手动开阀自保持功能。 关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ） 例：电容放电方式驱动电路原理图： 玑法 燃气紧急切断电磁阀说明书 型号: PS01A DN15A/DN20A 台州磐石金属制品有限公司 ● 操作说明 1. 阀门在开启状态有两种关阀方式：① 给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V ） 电能，阀门则快速关闭； ② 打开防护盖，手动压下红色手柄也可关阀。关阀后状态自保持。 注意：通常情况不宜打开防护盖，以免误操作关阀。 2. 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。开阀状态 可自保持。 注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平 衡后再开阀。 电磁阀 DC9V ～12V GND 470uf~1000uf /35V 10K 白 DC 黑
家用燃气灶熄火保护装置 家用燃气灶熄火保护装置 上海煤气表具股份有限公司孔庆芳 广 摘要安全型家用燃气灶能在非正常情况下煤气泄漏时厦时切断煤气,防止用户的人身 和财产受到损害. 叙词:趱苎墨塞全矍曼 1前言 截止到1999年lO月底.上海市l6个城 区的平均气化率已高达98%,使用燃气的居 民家庭总户数已达约405万户.其中管道煤 气255万户,天然气4万户,液化石油气145 万户.随着上海市民住房条件的改善,生活 水平的提高,独用厨房越来越多,房屋装修 的档次越来越高.原密封性差,使用人数多 的公用厨房正逐渐减少.因此.住户对厨房 内使用的各种器具的安全性的要求相应地提 高.燃气灶,热水器,取暖器等民用燃具其 安全性更不容忽视,尤其当老人和孩子在家 中使用这些燃具时更要当心.近年来,由于 灶具使用不当造成煤气泄露中毒死亡事故时 有发生.为此.上海市燃气管理处发布有关 条文规定自1998年lO月起禁止在上海市 场销售非安全性家用燃气灶.这一规定的出 台受到灶具生产厂家和广大用户的共同欢 迎.我公司自销售带有熄火保护装置的安全
型家用灶以来.由于下列兰方面的原因造成的事故还未发生过. ①沸液将火焰溢灭,造成煤气泄漏: ②打开煤气开关以为火点着了,但实际没有点着.造成煤气泄漏: ③灶具在使用过程中煤气突然中断.继而又恢复供气,造成煤气泄漏. 使用安全型燃气灶能够有效地防止上述 情况发生,安全装置能及时地切断未燃的煤气,不使大量外溢,从而保障用户的人身和 物质财产的安全.安全型家用灶由于增加了安全功能,用户在初次使用时较普通型灶具的操作总觉得有所不便,这主要是因为用户对安全装置的特性和工作原理不了解,操作不习惯引起的.目前在民用燃具上广泛使用的安全装置有:熄火保护装置,缺氧保护装 置和过热保护装置等.其中熄火保护装置是燃气灶上最普遍,最基本的安全装置. 4经济性比较及结论 对于工程经济性的评价包括两部分.一 是材料费及设备费.一是人工费.采用CSST 加铜管系统的材料费要比钢管系统贵.但人工费却可以大大降低这主要归功于CSST 管材施工上的方便与灵活性.在不增加系统投资的情况下.CSST加铜管系统的供气能力比钢管系统提高了63%,投资情况如表5所刁0 第14卷2000年第3期 表5新旧系统投资对比(美元)
电磁阀安装 维护基本操作示意图 电磁阀安装维护基本操作示意图 故障分析与解决方法: 故障现象分析故障产生的原因故障排除方法 控制输出电源后电磁阀的动磁芯无吸合动作声(1)线圈没有接通电源 (2)电源接触不良或端子松动 (3)电源电压过高或过低 (4)线圈断路或短路 (万用表可测出:电阻值为0或者无穷大时) (1)用万用表或电笔直接检测线圈接线盒处就是否有电 (2)打开线圈接线盒拧紧电线端子螺丝 (3)调整电压或给供电、控制设备增加稳压装置 (4)重新购买更换线圈 通电后动磁芯有吸合动作声但电磁阀没打开(1)流体超过最大工作压力或压差 (2)动磁芯与阀内有杂质堵塞或卡住 (3)使用时间过长或寿命到期 (1)降低流体输送压力或电磁阀前增加减压设施 (2)拆开电磁阀清洗,并在阀前安装过滤器 (3)更换新的电磁阀
电磁阀安装细则 1、收货时应核对电磁阀标牌或标签上的型号、参数就是否订货时提出的型号、参数一致,若有错误请马上与供方联系。 2、安装前应仔细阅读使用说明书,检查现场实际工况参数就是否在您所购的产品使用范围内,若现场工况参数超过允许范围请立即停止安装或使用并向我方咨询,以免引发事故或损坏产品。 3、严格按照安装操作步骤进行,切记注意事项与要点,做好安装前充分准备工作。 4、在电磁阀与管道安装连接之前,先用≥0、3MPa的空气或水对管道进行冲洗,确保把管道中的杂质(如焊渣、密封残物、污垢等)清除后再连接电磁阀。 5、电磁阀不宜安装在管道的低凹处,若就是安装在容器排放管道段时,管道出口应尽量不要从容器底部引出,以免容器底部沉积杂质冲出后进入电磁阀引起故障,所以管道出口应从容器底部稍上位置引出。 6、电磁阀一般只能单向使用,不可装反,通常在阀体上有“→”标志表示介质流向,或以英文字母“IN”表示入口、“OUT”表示出口,请务必按此指示方向安装,否则当流体到达电磁阀处时会产生自动开启或泄漏现象。 7、接管时注意,密封材料不可使用过量,如螺纹连接时,接管外螺纹长度不可超过电磁阀内螺纹的有效长度,并在外螺纹前端半螺距处用锉刀倒棱,自螺纹2牙处开始缠绕密封带,否则过量的密封带或粘结剂残渣进入电磁阀的内腔会引起故障。
据闪电家修专业上门维修热水器师傅了解，生活家电经常会出很多问题让我们束手无策，如果是小问题请专人来修不划算，但问题再小也不能耽搁，快益修专业热水器维修师傅将为大家整理几个燃气热水器常见问题，以供参考。 问题一点火不畅 ①电池老化，电压不够 判断方式：更换备用电池后看电源显示灯是否亮。 措施：更换电池 ②电磁阀损坏或老化。
判断方式：点火时只有电火花声音，没有听到电磁阀哒哒声音。 措施：更换电磁阀。 ③点火器或控制器出现故障 判断方式：脉冲点火器和控制器有一方有故障，热水器均不能正常点火，需要打开热水器外壳看看。 措施：点火针偏移则拨正，老化需更换；感应老化，可将感应擦亮安放好（使火焰不管大火还是小火能充分烧着感应针）即可。 ④进水口堵塞积垢 判断方式：水流不畅，进水口水量小
措施：拆下冲洗即可。 点不着火是燃气热水器出现最多的问题，这里只列举多数情况，比如气源不符、水压不够等问题也是有可能的，如果遇到无法判断原因的情况还是应该及时请专业人员来维修，以免发生危险。 问题二燃烧不完全 ①缺氧环境，无法完全燃烧 判断方式：使用时如果门窗紧闭，很容易造成缺氧。 措施：开窗通风，将热水器放置在干燥空气流动的环境中。 ②热水器内部积碳，造成燃烧阻碍 判断方式：检查火喷嘴、电热器等，发现积碳，清除干净。 措施：积碳不好清理，更换新的燃气热水器为好。 燃烧不完全会导致有害物体产生，污染环境，甚至其中排放的一氧化碳会对家人的生命安全造成威胁，所以建议大家在购买燃气热水器的时候，一定要选择全新一代的安防燃气热水器。这种热水器具备“富氧蓝焰”燃烧技术，该技术通过转化航天动力燃烧推进系统的精确配比，实现湛蓝燃烧火焰，其高效燃烧可以从根源减少一氧化碳排放量。 另外也有品牌实现了“自净燃”技术，搭载这种技术的燃气热水器为目前市面上安全等级最高的安防燃气热水器，

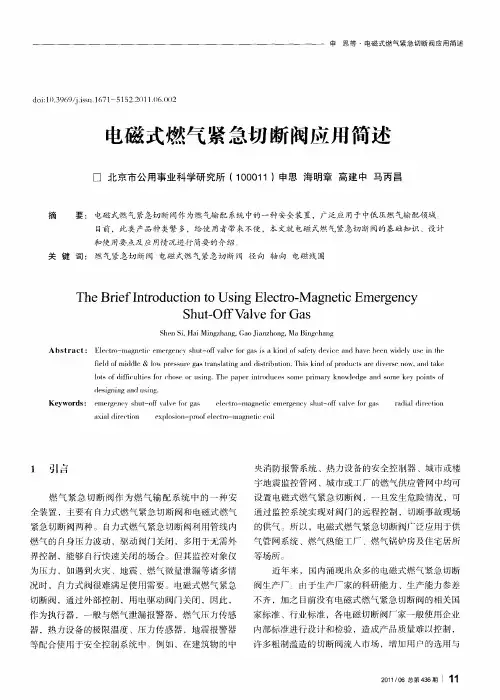

电磁燃气紧急切断阀的常闭型与常开型 电磁式燃气紧急切断阀是近几年来应用逐渐广泛的一种燃气管道安全装置，在管路上正常状态时它是开启的，使燃气在管道内流通，当外来信号驱动电磁线圈后，切断阀迅速关断，阻止燃气的流通。 然而，该切断阀的复位（开启）根据《燃规》的要求必须是手动复位（开启），也就是说只有人为判断管路故障真正排除了才能复位，所以不允许切断阀上有自动复位的机构，以防止误复位发生危险。 这种切断阀，是以电磁为驱动力使阀门关断的，电磁力主要由电磁线圈、隔磁管、动铁芯、定铁心等部件产生，这些部件总称为“电磁头”或“电磁线圈部件”，对于用于燃气管道的电磁头应具备防爆性能，无论是隔爆型、浇封型、本安型，必须取得防爆认证才能使用。 这种切断阀又分为常开型和常闭型两种，由使用、设计单位选用，常开与常闭的名词是由普通电磁阀的术语引用而来，用比较普通语言叙述如下： 常开型—切断阀处于开启状态时电磁头不得电，电磁头通电后切断阀迅速关断。 常闭型－切断阀处于开启状态时电磁头始终得电，电磁头断电后切断阀迅速关断。 从某种意义上讲，在大多数情况下无论选用常开型还是常闭型，都是一样的，因为电磁切断阀主要应用于锅炉、直燃机等燃烧机前端、一个用气单位的进口端、地下管廊等处。 电磁切断阀的控制主要有：燃气压力传感（变送）器、燃气泄漏报警器、地震报警器、锅炉压力传感器、火灾报警器等，这些传感器或报警器既可以输出常闭信号也可以输出常开信号用于控制电磁阀。 现在还发现一些供电不足、经常停电的地区选购常闭型电磁切断阀，也就是说停电后电磁切断阀也会关断，尤其是蒸汽锅炉，当停电后锅炉补水泵肯定停止运行，如果继续燃烧锅炉会造成干烧的危险。 常闭式电磁阀在开启时，电磁头始终处于长期通电状态，一般的电磁头因为长期通电会高温发热以致烧毁线圈，因此对电磁头温度等级要有要求，一般为T6级（允许线圈发热不超过85℃）。 而常开型的温度等级允许是T4（135℃以下）因为控制电磁阀供电是通过定时继电器，通电时间为几毫秒～几秒的脉冲电流，由于通电时间短，不会造成线圈发热。 电磁头的供电电压最好使用防爆电压，直流36V以下为好，常用的直流24V比较多，在报警器的配电箱里要安装功率足够的变压器和整流器，不必使用高级的稳压电源。 由于稳压电源内有稳压电容，尤其是在常闭型切断阀中，电源切断后稳压电容放电需要一定时间因此会造成延时切断的情况。 想了解更多电磁阀产品与技术，欢迎访问我们的电磁阀官方网站：https://www.doczj.com/doc/6f6234527.html,

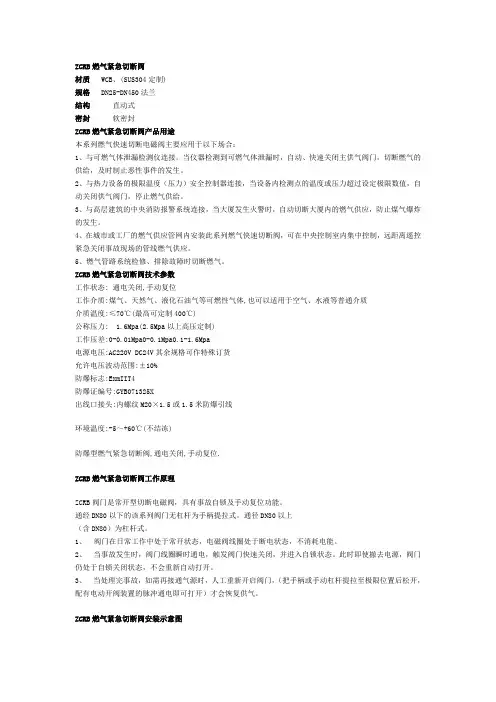

ZCRB燃气紧急切断阀 材质 WCB、(SUS304定制) 规格 DN25-DN450法兰 结构直动式 密封软密封 ZCRB燃气紧急切断阀产品用途 本系列燃气快速切断电磁阀主要应用于以下场合： 1、与可燃气体泄漏检测仪连接。当仪器检测到可燃气体泄漏时，自动、快速关闭主供气阀门，切断燃气的供给，及时制止恶性事件的发生。 2、与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力超过设定极限数值，自动关闭供气阀门，停止燃气供给。 3、与高层建筑的中央消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。 4、在城市或工厂的燃气供应管网内安装此系列燃气快速切断阀，可在中央控制室内集中控制，远距离遥控紧急关闭事故现场的管线燃气供应。 5、燃气管路系统检修、排除故障时切断燃气。 ZCRB燃气紧急切断阀技术参数 工作状态: 通电关闭,手动复位 工作介质:煤气、天然气、液化石油气等可燃性气体,也可以适用于空气、水液等普通介质 介质温度:≤70℃(最高可定制400℃) 公称压力: 1.6Mpa(2.5Mpa以上高压定制) 工作压差:0-0.01Mpa0-0.1Mpa0.1-1.6Mpa 电源电压:AC220V DC24V其余规格可作特殊订货 允许电压波动范围:±10% 防爆标志:ExmIIT4 防爆证编号:GYB071325X 出线口接头:内螺纹M20×1.5或1.5米防爆引线 环境温度:-5～+60℃(不结冻) 防爆型燃气紧急切断阀,通电关闭,手动复位. ZCRB燃气紧急切断阀工作原理 ZCRB阀门是常开型切断电磁阀，具有事故自锁及手动复位功能。 通经DN80以下的该系列阀门无杠杆为手柄提拉式。通径DN80以上 （含DN80）为杠杆式。 1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。 2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。 3、当处理完事故，如需再接通气源时，人工重新开启阀门，（把手柄或手动杠杆提拉至极限位置后松开，配有电动开阀装置的脉冲通电即可打开）才会恢复供气。 ZCRB燃气紧急切断阀安装示意图
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910306166.9 (22)申请日 2019.04.17 (71)申请人 宁波丽辰电器有限公司 地址 315202 浙江省宁波市北仑区霞浦永 定河路19号1幢1号（1、2层） (72)发明人 周银 王友宾 (74)专利代理机构 余姚德盛专利代理事务所 (普通合伙) 33239 代理人 周积德 (51)Int.Cl. F16K 31/06(2006.01) H01F 6/00(2006.01) H01F 6/06(2006.01) H01F 7/06(2006.01) (54)发明名称 一种用于燃气控制阀的双线圈电磁阀及控 制方法 (57)摘要 本发明公开了一种用于燃气控制阀的双线 圈电磁阀，包括静线圈组件和动线圈组件，静线 圈组件和动线圈组件都由磁芯和线圈组成。磁芯 内部设置有凹槽，线圈布置在磁芯的凹槽内。静 线圈组件和动线圈组件的截面相等，并且轴线重 合相对布置，先对静线圈组件和动线圈组件同时 通一个较大电流，以使静线圈组件和动线圈组件 吸合，吸合之后，减小静线圈组件和动线圈组件 中的电流，甚至仅保留静线圈组件或动线圈组件 的电流，只需使得静线圈组件与动线圈组件之间 维持吸合即可，通过线圈布置在磁芯的凹槽内的 方式可以减少漏磁通，提高电磁力，并通过吸合 和维持采用不同的电流大小，以节省维持时的电 能消耗，两组线圈的组合设置也能够使得达到电 流减小，电磁力叠加的效果。从而使得电磁阀的 功耗低，尺寸小，结构简单，适用于绝大多数燃气 控制阀上的使用。权利要求书1页 说明书4页 附图6页CN 110735961 A 2020.01.31 C N 110735961 A
紧急切断阀是新型的燃气管道工程的安全配套装置。 紧急切断阀主要应用于以下场合： 1、与可燃气体泄漏监测仪器联接，当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的发生。 2、与热力设备的极限温度（压力）安全控制器联接，当设备内检测点的温度（压力）超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。 3、与高层建筑的中央消防报警系统联接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。 4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，可在中央控制室内集中控制，远程遥控紧急关闭事故现场的管线供气。 紧急切断阀具有极佳的技术性能，低负荷损失和高可靠性。适用于煤气、天然气及液化石油气等可燃气体，广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。 紧急切断阀工作原理： 1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。 2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。此时即使撤去电源，阀门仍处于自锁状态，不会重新自动打开。 3、阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。 4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。注：根据客户要求也可提供断电关闭的常闭型紧急切断阀。 紧急切断阀又分三种：气动紧急切断阀、液动紧急切断阀、燃气紧急切断阀。 第一种：气动紧急切断阀又称气动球阀，其是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。 气动紧急切断阀是新型的燃气管道工程的安全配套装置，主要应用于以下场合：
电磁阀的使用说明 选型要领： 电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。 选型依据： 一、根据管道参数选择电磁阀的：通径规格(即)、接口方式 、按照现场管道内径尺寸或流量要求来确定通径()尺寸。 、接口方式，一般>要选择法兰接口，≤则可根据用户需要自由选择。 二、根据流体参数选择电磁阀的：材质、温度组 、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。 、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。 、流体状态：大至有气态，液态或混合状态，特别是口径大于订货时一定要区分开来。 、流体粘度：通常在以下可任意选择，若超过此值，则要选用高粘度电磁阀。三、根据压力参数选择电磁阀的：原理和结构品种 、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。 、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在以上时直动式、分步直动式、先导式均可选用。 四、电气选择：电压规格应尽量优先选用、较为方便。 五、根据持续工作时间长短来选择：常闭、常开、或可持续通电 、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。、要是开启的时间短或开和关的时间不多时，则选常闭型。 、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。 六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水 、爆炸性环境：必须选用相应防爆等级的电磁阀 、当管内流体有倒流现象时，可选择带止回功能电磁阀。 、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。 、露天安装或粉尘多场合应选用防水，防尘品种(防护等级在以上)。 、用于喷泉必须采用潜水型电磁阀(防护等级在以上)。 原理概述 追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步直动式、先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步膜片结构、先导式膜片结构、直动活塞结构、分步活塞结构、先导活塞结构) 。^ (一)、直动式电磁阀 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。"
供应DUNGS 燃气电磁阀燃气阀组 ZRDLE 407/5 型号电磁阀订货号工作压力 mbar 口径 " 重量 [kg] DMV-D503/11 两个一级电磁阀无电流连 接，快速开启，快速关闭 222326 500 Rp3/8-Rp1/2 1.7 DMV-D507/11 222331 500 Rp1/2-Rp1 2.1 DMV-D512/11 222336 500 Rp1-Rp2 4.6 DMV-D520/11 221924 500 Rp1-Rp2 5.6 DMV-D525/11 223367 500 Rp2 12.1 DMV-DLE503/11 两个一级电磁阀无电流连 接，慢速开启，快速关闭 222327 500 Rp3/8-Rp1/2 1.8 DMV-DLE507/11 222332 500 Rp1/2-Rp1 2.2 DMV-DLE512/11 222337 500 Rp1-Rp2 4.7 DMV-DLE520/11 222599 500 Rp1-Rp2 5.7 DMV-DLE525/11 223373 500 Rp2 12.3 DMV-D5040/11 两个一级电磁阀无电流连 接，快速开启，快速关闭 224380 500 DN40 7.8 DMV-D5050/11 224381 500 DN50 8.3 DMV-D5065/11 224382 500 DN65 14.6 DMV-D5080/11 224383 500 DN80 23.6 DMV-D5100/11 224384 500 DN100 30.6 DMV-D5125/11 224385 500 DN125 50.6 DMV-DLE5040/11 两个一级电磁阀无电流连 接，慢速开启，快速关闭 224923 500 DN40 7.9 DMV-DLE5050/11 224924 500 DN50 8.4 DMV-DLE5065/11 224925 500 DN65 14.8 DMV-DLE5080/11 224926 500 DN80 24.1 DMV-DLE5100/11 226111 500 DN100 31.1 DMV-DLE5125/11 226107 500 DN125 51.1
2021版居民用气的安全控制 Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0393
2021版居民用气的安全控制 0引言 随着城市燃气的发展，国家“西气东输”工程与“川气出川”工程的建成及广东、福建LNG项目工程的建设；管道燃气在城市居民生活用气中所占的比例逐渐增加，其燃气的安全使用越来越引起人们的重视。每年因燃气引发的燃烧、爆炸、造成人员伤亡及财产损失的事故屡屡出现，对燃气企业的经营和声誉造成恶劣的影响。要改变这种局面，除了进一步宣传普及燃气常识与使用知识，减少和杜绝燃气用户因不了解燃气知识而造成操作事故外，最直接和最有效的方法就是对燃气用户的正常使用系统设置有效的燃气安全保护装置，确保燃气用户安全用气。 1居民燃气事故 根据历年来燃气事故统计数据及爆炸原因分析，可将居民燃气
事故划分为两大类。一类为人为燃气事故，是由于人为的原因而造成的事故；另一类是由于物或其它原因而造成的事故。 1．1人为燃气事故 ①用户在使用完燃具后没有将燃具开关关闭或完全关闭。燃气从未关闭或未完全关闭的燃具中泄漏出来，遇明火发生燃烧或爆炸。 ②用户使用燃具小火炖汤或煲粥等未关闭燃具而外出，汤外冒将火扑灭后，燃气泄漏，遇明火发生燃烧或爆炸。 ③燃具本身制造质量问题，由于本体泄漏、接头泄漏等，漏出燃气遇明火发生的燃烧或爆炸。 ④安装质量差、接头泄漏、漏出燃气引起的爆炸。 1．2其它燃气事故 ①由于连接燃具的胶管使用时间过长出现龟裂而漏气，从而引起燃气泄漏燃烧或爆炸。 ②由于连接燃具的胶管过长。胶管部分长期处在油污环境或长期被炉火烤，使胶管老化而引起的泄漏燃烧或爆炸。 ③由于连接燃具的胶管被老鼠咬破或其它意外原因引起胶管破

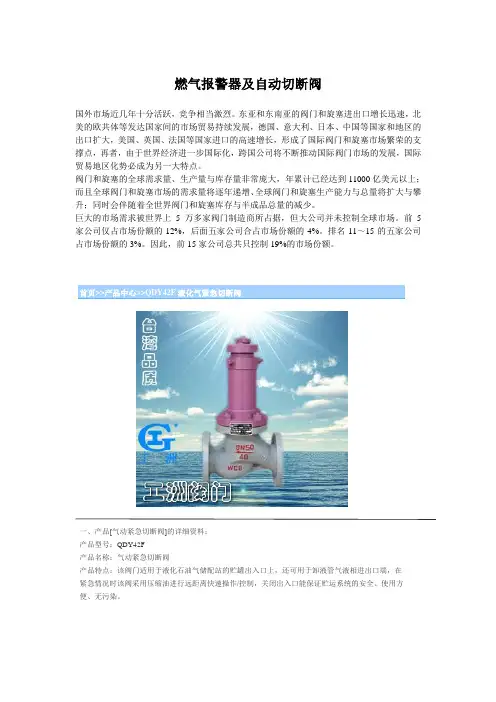

燃气气动紧急切断阀 燃气气动切断阀具有极佳的技术性能，低负荷损失和高可靠性，与远距离气源配套使用， 利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭阀门。 工作原理： 1，阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。 2，当紧急情况时，阀门线圈瞬时通电，气源通过快速关闭阀门，进入关闭状态。 3，常开式切断阀气源入口按装一只二位三通电磁阀，可利用远程电器控制台控制阀门开关。 4，燃气泄漏报警器报警通电,电磁阀通电进气,阀门自动关闭. 6，当工作人员处理完事故，关闭电磁阀，气缸卸压，阀门自动开启。 7，电气防护等级：CEI IP65/IP67 8，防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5 9，工作电压及电功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W 10，工作环境温度：-15～60℃ 性能规范: 压力等级： 1.6/4.0Mpa 气缸工作压力：≤2.0Mpa 使用温度：-40~+80℃ 气缸使用介质：氮气`无水空气 使用介质：天然气，液化气，液氨 ,气体 关闭时间：≤5秒 气缸关闭压力：≥0.4-0.8Mpa 阀体：铸刚，不锈钢。304,316,316L 弹簧：50CrVA（弹簧钢） 气缸，活塞：球墨铸铁 密封圈，O型圈：聚四氟乙烯，丁晴橡胶 类型选择：常开式，常闭式，手动带气动， 紧急切断阀特别优点：“燃气气动紧急切断阀”针对普通铸钢阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用切断阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氨气、燃气腐蚀，低温可至－40℃,最大限度保证工况条件使用要求。结构采用日本切断阀技术，阀体全部利用精铸，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。 安装注意事项： 1.紧急切断阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装方向：高进低出。 2.常开式切断阀气缸关闭压力≥0.5-0.8Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。 3.订货须注明法兰密封面形式，压力等级及连接标准。 文章来源于气动切断阀（https://www.doczj.com/doc/6f6234527.html,），转载请注明出处
DN15燃气电磁阀 DN20燃气电磁阀 DN25燃气电磁阀 ● 概 述： 本公司PS01A 系列燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。当发生有害的强烈震动时，阀门会自动关闭。开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。 ● 外型尺寸: ● 主要技术参数 ◆ 适用气体：天然气;石油液化气;人工煤气等 ◆ 关阀方式： 直流脉冲驱动/手动 无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V.（脉冲） ◆ 阀体材质：黄铜合金 ◆ 驱动电流： <2A （脉冲） ◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒 ◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型 ◆ 最大工作压力：50kPa ◆ 出线长度： 0.4米 ◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A) ◆ 开阀方式：手动复位 ◆ 执行标准： ● 原 理 该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。 关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ） 例：电容放电方式驱动电路原理图： 规格 A(mm) B(mm) C(mm) D(mm) DN15A 64 28 89 103 DN20A 67 34 92 109 DC9V ～12V GND 470uf~1000uf /35V 10K 白 DC 黑 防护盖 红色拉柄 执行机构 控制电缆 阀体
玑法 燃气紧急切断电磁阀说明书 型号: PS01A DN15A/DN20A 台州磐石金属制品有限公司 ● 操作说明 1. 阀门在开启状态有两种关阀方式：① 给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V ） 电能，阀门则快速关闭； ② 打开防护盖，手动压下红色手柄也可关阀。关阀后状态自保持。 注意：通常情况不宜打开防护盖，以免误操作关阀。 2. 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。开阀状态可自保持。 注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平衡后再开阀。 切忌野蛮操作，以免损坏开阀执行机构。 3. 阀门在开启状态：由于采用磁锁原理设计，因此阀门在遇有害的强烈震动时，阀门可能会自动关闭， 属正常情况。如果开阀自锁力不正常（过小），则应通知厂家维修。 4. 当阀门紧急切断后，须人工现场确认，排除事故隐患方能手动复位，恢复通气。 ● 安装要求 1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。 2. 阀门应安装在户内的总进气阀之后，以便检修。 3. 应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装。 4. 电磁阀控制线应正确可靠连接，控制线有极性：白色线为正极、黑色线为负极，不能接反。 5. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。 6. 管道在进行试压检测密封性能前，应先使电磁阀处开阀状态。 7. 手动开阀时，宜在阀门进出口压力平衡时操作。 8. 电动关阀时，切忌接错电源，如：接错极性、加错电压或长时间通电等，以免损坏电磁线圈。 9. 任何因保管不善、违章施工造成阀门损坏、部件丢失，不属于本公司免费保修范围。 ● 家用型紧急切断电磁阀安装指导 家用型电磁阀安装示意图 产品在民宅内应用示意图 ● 布线要求 电缆线：建议采用双芯护导线2×0.75mm 2,接线采用端子压接方式； 控制距离：电容放电驱动方式，布线长度小于50 米。 ● 阀门维护 建议用户定期对阀门进行开、关检查，如发现故障，应及时通知专业人员或厂家检修。 电磁阀 — 家用燃气报警器 标准接线盒 燃气 球阀 球阀 电磁阀 煤气表 燃气具
产品概述 本产品为高稳定性可燃气体探测器（以下简称探测器），用于探测可燃气体泄漏。探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，内置高性能集成电路进行控制处理，通过脉冲输出实现对电磁阀进行控制，从而使探测器工作更加稳定，安全可靠。本产品适合家庭住宅区、楼盘、别墅、宾馆、饭店、公寓等存在可燃气体的场所，进行安全监测。 产品图片 测试按钮 电源/预热指示灯 报警指示灯 功能特点 ● 高可靠性传感器 ● 自动复位 ● 采用微处理器 ● 故障自动检测 ● 探测天然气、石油液化气 ● 采用SMT 工艺制造，稳定性好 技术参数 工作电压：DC-9-16V 或AC220V 静态电流：≤90mA 报警电流：≤150mA 报警浓度：10%LEL 额定功率：≤3.5W 预热时间：约90S 报警指示：报警指示灯闪烁（红色） 预热指示：电源/预热灯闪烁（绿色 工作指示：电源/预热灯常亮（绿色） 环境温度：-10℃~+50℃ 环境湿度：最大95%RH （无凝结现象） 安装方式：壁挂 报警输出：声光、常开、常闭、电磁阀驱动（可选） 无线输出315MHz 或433MHz （可选） 无线距离：空旷地100米（需选择无线型） 报警声压：≥85dB/m 外形尺寸：115*72*41mm 执行标准：GB15322.2-2003 安装与接线 一、首先确定所需检测的气体比空气重还是比空气轻，比 空气轻的气体：天然气、人工煤气、沼气等；比空气重的气体：液化石油气等。 二、根据燃气的轻重在合适的地方安装探测器 要探测比空气重的气体时：安装高出地面0.3-1.0米；要探测比空气轻的气体时：安装低于天花板0.3-1.0米。 以上安装均需距气源半径1.5米以内。 （详见下图） 三、将安装螺丝固定于墙面，挂上探测器。 四、家庭安装应注意，安装位置不能离燃气灶具太近，以 免探测器受到炉火烘烤；不能安装在油烟大的地方，
产品使用说明书 氨气紧急切断阀 燃气紧急切断阀 液氨紧急切断阀 气动紧急切断阀 QDQ421F-16、25C\P
站用气动紧急切断阀 型号：QDQ421F规格DN15-DN300 一、用途和性能规范： 本阀是一种安全保护阀，安装在液氨、氨气、 液化石油气（燃气），液相与气相管路上，与远 距离气源配套使用，利用气源控制阀门开启-关 闭,以便在管道或储罐上发生大量泄漏甚至起火 时，快速手动使气源卸压，或高温≥75±5℃时 易熔合金熔化，而气缸自动卸压，阀门迅速关 闭而止漏，起安全保护作用。 二、电控的工作原理： 本阀气源入口安装一只二位三通电磁阀，利 用远程电器控制台控制阀门开关。 1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭. 2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭. 三、主要性能规范： 压力等级 2.5-4.0Mpa 气缸工作压力≤2.0Mpa 使用温度 -40-+80℃ 气缸使用介质氮气、无水空气使用介质 液氨、液化气、天然气熔闭温度 ≥75±5℃关闭时间 ≤5秒 气缸开启压力≥0.5-0.7Mpa 1
四、作用原理和结构说明： 1.当气源给压时，先导阀开启，通过与阀瓣之 间的导槽是进口端卸压，以减小启闭力，使本阀开 启省力而迅速，当气源卸压时本阀自动关闭。 2.本阀设有易熔化塞自动切断装置，当环境温度 达到75±5℃时易熔合金熔化，气缸卸压，使本阀自 动关闭。 3.本阀采用聚四氟乙烯密封面，密封性良好。 4.本阀驱动部分和受压阀体分开，容易更换气缸 易损件及气缸○型圈。 5.本阀主要运动部件采用含铬不锈钢，耐蚀性良好。 电控配二位三通电磁阀 安装结构图 2
燃气紧急切断电磁阀说明书 型号: EMV01A ● 概 述： 本公司燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。当发生有害的强烈震动时，阀门会自动关闭。开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。 ● 外型尺寸: ● 主要技术参数 ◆ 适用气体：天然气;石油液化气;人工煤气等 ◆ 关阀方式： 直流脉冲驱动/手动 无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V.（脉冲） ◆ 阀体材质：黄铜合金 (HPb59-1) ◆ 驱动电流： <2A （脉冲） ◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒 ◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型 ◆ 最大工作压力：5kPa ◆ 防爆标志： Exm ⅡT6 ◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A) ◆ 出线长度： 0.4米 ◆ 开阀方式：手动复位 ◆ 执行标准： ● 原 理 该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。 关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ） 例：电容放电方式驱动电路原理图： DC9V ～12V GND 470uf~1000uf /35V 10K 白 DC 黑 防护盖 红色拉柄 执行机构 控制电缆 阀体
燃气紧急切断电磁阀说明书型号: EMV01A ●操作说明 1. 阀门在开启状态有两种关阀方式：①给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V） 电能，阀门则快速关闭；②打开防护盖，手动压下红色手柄也可关阀。关阀后状态自保持。 注意：通常情况不宜打开防护盖，以免误操作关阀。 2. 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。开阀状态可自保持。 注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平衡后再开阀。 切忌野蛮操作，以免损坏开阀执行机构。 3. 阀门在开启状态：由于采用磁锁原理设计，因此阀门在遇有害的强烈震动时，阀门可能会自动关闭， 属正常情况。如果开阀自锁力不正常（过小），则应通知厂家维修。 4. 当阀门紧急切断后，须人工现场确认，排除事故隐患方能手动复位，恢复通气。 ●安装要求 1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。 2. 阀门应安装在户内的总进气阀之后，以便检修。 3. 应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装。 4. 电磁阀控制线应正确可靠连接，控制线有极性：白色线为正极、黑色线为负极，不能接反。 5. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。 6. 管道在进行试压检测密封性能前，应先使电磁阀处开阀状态。 7. 手动开阀时，宜在阀门进出口压力平衡时操作。 8. 电动关阀时，切忌接错电源，如：接错极性、加错电压或长时间通电等，以免损坏电磁线圈。 9. 任何因保管不善、违章施工造成阀门损坏、部件丢失，不属于本公司免费保修范围。 ●家用型紧急切断电磁阀安装指导 家用型电磁阀安装示意图产品在民宅内应用示意图 ●布线要求 电缆线：建议采用双芯护导线2×0.75mm2,接线采用端子压接方式； 控制距离：电容放电驱动方式，布线长度小于50 米。 ●阀门维护 建议用户定期对阀门进行开、关检查，如发现故障，应及时通知专业人员或厂家检修。 本公司致力为燃气专业用户提供可信赖的安全产品 电磁阀 燃气具
