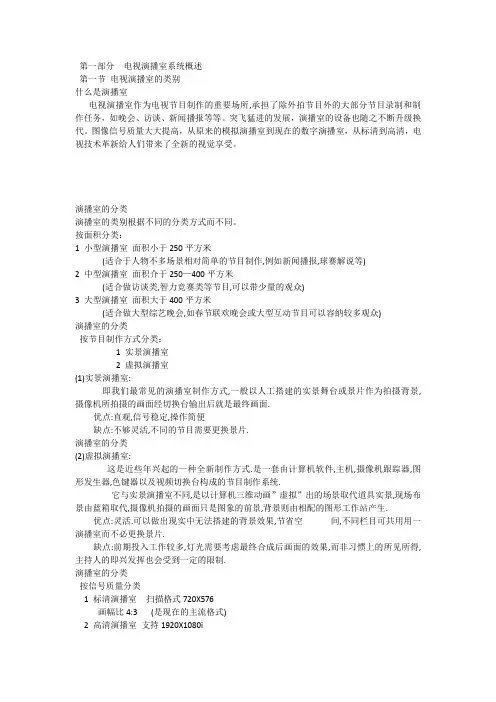

第一部分电视演播室系统概述
第一节电视演播室的类别
什么是演播室
电视演播室作为电视节目制作的重要场所,承担了除外拍节目外的大部分节目录制和制作任务，如晚会、访谈、新闻播报等等。突飞猛进的发展，演播室的设备也随之不断升级换代。图像信号质量大大提高，从原来的模拟演播室到现在的数字演播室，从标清到高清，电视技术革新给人们带来了全新的视觉享受。
演播室的分类
演播室的类别根据不同的分类方式而不同。
按面积分类：
1 小型演播室面积小于250平方米
(适合于人物不多场景相对简单的节目制作,例如新闻播报,球赛解说等)
2 中型演播室面积介于250—400平方米
(适合做访谈类,智力竞赛类等节目,可以带少量的观众)
3 大型演播室面积大于400平方米
(适合做大型综艺晚会,如春节联欢晚会或大型互动节目可以容纳较多观众)
演播室的分类
按节目制作方式分类：
1 实景演播室
2 虚拟演播室
(1)实景演播室:
即我们最常见的演播室制作方式,一般以人工搭建的实景舞台或景片作为拍摄背景,摄像机所拍摄的画面经切换台输出后就是最终画面.
优点:直观,信号稳定,操作简便
缺点:不够灵活,不同的节目需要更换景片.
演播室的分类
(2)虚拟演播室:
这是近些年兴起的一种全新制作方式.是一套由计算机软件,主机,摄像机跟踪器,图形发生器,色键器以及视频切换台构成的节目制作系统.
它与实景演播室不同,是以计算机三维动画”虚拟”出的场景取代道具实景,现场布景由蓝箱取代,摄像机拍摄的画面只是图象的前景,背景则由相配的图形工作站产生.
优点:灵活.可以做出现实中无法搭建的背景效果,节省空间,不同栏目可共用用一演播室而不必更换景片.
缺点:前期投入工作较多,灯光需要考虑最终合成后画面的效果,而非习惯上的所见所得,主持人的即兴发挥也会受到一定的限制.
演播室的分类
按信号质量分类
1 标清演播室扫描格式720X576
画幅比4:3 (是现在的主流格式)
2 高清演播室支持1920X1080i
画幅比16:9 (是未来演播室的发展方向)
第二节电视演播室的环境布局和功能
电视演播室主要由三部分组成:
演播区
节目控制区(导播间与主控室)
演播室辅助区域
电视演播室的环境布局和功能
演播区:
就是节目录制的现场,房间内全部进行吸声处理,顶部为灯光设备.演播区一般除了放有节目景片,道具,观众席,还有摄像机,话筒等设备.
演播区
实物布局
演播室大小
地面
天花板的高度
声音处理
空调
门
主要设施
摄像机
话筒等拾音设备
灯光照明及部分控制设备
内部通话系统
演播室用监视器
演播室用监听设备
墙壁各种插座
演播区构成
电视演播室的环境布局和功能
节目控制区:(导播间)
就是节目信号的控制中心.
一般分为三部分:
(1)灯光控制区
(2)视频控制区
(3)声音控制区
在控制室内,常有录音师,导播,灯光师,字幕员,导演(或编导),技术人员等.
电视演播室的环境布局和功能
视频控制区:
用于对图像信号进行控制的区域.通常占用较大的空间区域.它一般分为摄像机控制,导播控制,放像,字幕和录像几部分.
摄像机控制:主要在节目录制过程中控制光圈
导播控制:调机,切换.通过通话系统与讯道摄影沟通摄像机方位,景别等.并在切换台上切出最佳信号输出.
放像:插播带(广告,节目片花,节目小片)
字幕:直播节目一般需要两台字幕机叠加字幕.一台出标题和片头片尾,一台出唱词或图片.录播节目则可后期再加字幕.
录像:录制节目.(需提前走带并滞后停止)
导播室图片
标清演播馆
高清演播馆
节目控制部分
节目控制部分
节目控制部分
编辑控制单元
字幕单元
图像控制部分
图像控制部分
音频控制部分
灯光控制部分
演播室辅助区域
布景与道具库用来储存布景及道具的空间
化妆间
服装间
休息室
第三节电视演播室的系统构成及功能
演播室系统功能强大,内部设备种类繁多.
主要分为: 视频系统
音频系统
灯光系统
通话系统
TALLY系统
第四节电视演播室的视频信号流程
所有的视频信号源包括摄像机、录像机、字幕机、特技台产生的特技画面等都进入切换台。导演根据电视墙上每个设备的监视器选择所要的画面，在PGM母线上作出切换选择，并确认字幕机产生的标题字幕是否正确，通过切换台的下游键将字幕叠加在画面上，最终画面进入录像机记录在磁带上、硬盘录像机上或者在经过延时器后直接播出。
同步设备的作用为了保证系统的稳定使用。
电视演播室的视频信号流程
视频信号框图：
第五节数字化演播室与传统模拟演播室的对比
相同点：
系统功能
信号流程
工作思路
……
不同点：
信号不同由模拟信号变成数字信号
系统构成数字系统复杂、功能强大、操作灵活等
系统调整机械调整变成数字调整
视觉效果由4：3向16：9过渡
……
模拟演播馆数字演播馆
演播室系统的认识
通过上面的简单介绍，我们应该对演播室系统应该有一个简单的印象，下面我们结合具体的演播室环境来作一个更深入的了解。
下面的课程我们将正式开始介绍演播馆各个部分的功能及如何使用各种设备，以致将来如何利用这些设备来进行电视节目的制作。
第二部分电视演播室系统—视频部分
第一节演播室用摄像机单元
摄像机简介:
电视摄像机是一种将景物图像变换成电视信号的装置。
它是电视系统中的关键设备，其性能之优劣，直接影响最终电视图像的质量。
演播室用摄像机
演播室用摄像机系统的组成
1 演播室用摄像机
2 摄像机控制单元（CCU）
3 摄像机承载设备
演播室用摄像机系统的组成
---- 演播室用摄像机
演播室摄像机包括5个基本部分：
1 镜头系统
2 摄像机头
3 传输适配器
4 寻像器
5 摄像机通话系统
演播室用摄像机系统的组成
---- 演播室用摄像机
1 镜头系统
2 摄像机头
3 传输适配器
4 寻像器
5 摄像机通话系统
演播室用摄像机
----镜头系统
镜头系统的构成：镜头和变、聚焦控制单元
演播室用摄像机
----镜头系统
镜头系统的构成：镜头和变、聚焦控制单元
演播室用摄像机
----镜头系统
镜头系统的作用：
1 电视摄像机开始扫描并再现影像之前，该画面必须先通过摄像机镜头成像。
2 决定着被摄体的放大率、尺寸以及拍摄的景深，从而也确定了观众对景物的视觉透视感。(注意寻像器里的安全框)
镜头系统
----镜头
变焦镜头的分类
1 按外形尺寸：箱式镜头和便携式镜头
2 按变焦距范围：广角、标准和长焦镜头
镜头系统
----镜头
变焦距镜头的调节和使用
1 日常操作：调整光圈、变焦、聚焦
2 使用技巧：
（1）及时
（2）提前
演播室用摄像机
----摄像机头
演播室用摄像机
----摄像机头
光线通过镜头系统后，由分光棱镜将入射光分解成三个基色图像，分别投射到三片CCD 摄像器件上，CCD将三个基色光像变换成电信号。这三路电信号经过预放器后送到视频信号处理电路。
演播室用摄像机
----传输适配器
摄像机机头可以直接与一个录像机装成一体，组成摄录一体机。在演播室内，摄像机机头则需要与控制单元（CCU）相连，这就需要通过摄像机适配器。
适配器是摄像机的外连接口部分，现在的演播室摄像机一般配备的都是三同轴电缆适配器。演播室用摄像机
----传输适配器
演播室用摄像机
----传输适配器
主要作用：用来传送摄像机机头与CCU之间的视频信号、控制信号、同步信号和电源等。
在适配器上有一些视频、音频接口，向外提供有用的信号。
演播室用摄像机
----传输适配器（含电缆）
演播室用摄像机
----寻像器
作用：取景器和监视摄像机的工作状态。
尺寸：英寸，5英寸，6英寸等。
监看信号：图像信号、返送信号和提示信号
摄像机控制单元（CCU）
摄像机控制单元的组成：摄像机基站（BASE STATION）、操作控制面板（OCP），集中控制面板（MCP）。
摄像机控制单元（CCU）
----摄像机基站
主要功能：将摄像机机头通过三同轴电缆送来的信号进行解调和对信号作编码处理，同时将送给摄像机头的信号（返送、通话等）作调制处理，并通过三同轴电缆向摄像机供电。摄像机控制单元（CCU）
----操作控制面板（OCP）
主要功能：对摄像机的主要技术参数进行及时调整，其中包括黑/白平衡、滤色片选择、增益、光圈、底电平等参数的调整以及场景文件的存取。
操作人员：由视频工程师来完成。
摄像机控制单元（CCU）
----集中控制面板（MCP）
作用：用来对演播室内的所有摄像机作集中统一的调整，以保证演播室内的所有摄像机具有统一的拍摄色调，从而在切换时画面色调保持一致。
与操作控制面板相比具有更多的调整功能。
摄像机控制单元（CCU）
----集中控制面板（MCP）
演播室用摄像机承载系统
演播室摄像机按其体积和重量可以分为两类，便携式摄像机和座机。
不同类型的摄像机采用不同类型的承载设备。
承载系统的主要类型：便携式、座机式、摇臂、斯坦尼康、升降车等。
使用中应注意的事项。
演播室用摄像机承载系统
演播室用摄像机承载系统
演播室用摄像机承载系统
第二节视频切换台
切换台的基本功能
切换台的主要组成部分
切换台的基本操作
数字视频切换台
切换台的基本功能
切换台的目的：为了在多机制作期间完成即时编辑功能
从几个视频输入中选择一个合适的视频素材
在两个视频素材之间执行基本转换
创造或并获得特技效果，切换台都带有特技功能，可产生多种特殊画面效果，可进行淡入淡出、化入化出、叠影、划像等处理。
切换台的主要组成部分
----总线
总线的概念：总线就是所有输入信号的一条公共输出通道。
视频切换台上有多条总线，每条总线都有相同的按键数，按键的排列顺序也相同，并且与同样的输入信号一一对应。
切换台的主要组成部分
----总线及其功能
节目总线（Program Bus—PGM）
如果仅从一个图像源到另一个图象源输入而无需预看的切换，那么就可以用一条总线的视频切换台（视频切换开关）。
在总线上每一按键对应一个图像源输入，这条能把各种图像源直接输送到播出或录像机的
总线称为节目总线，也成为直通总线。
切换台的主要组成部分
----总线及其功能
混合总线（Mix Bus）
如果想用切换台做化入化出（两图像有短暂的重叠）、叠影（两图像重叠混合）、淡入淡出（一个图像从黑色逐渐出现或消失至黑色），就需要增加到两条总线（称为混合总线A、混合总线B）和一个控制杆（一般称为拨杆或拉杆），控制杆是用来控制速度的。另外还要增加一个混合控制键mix，按下mix键，混合总线的得到的混合信号输出才能通过节目总线输出。
切换台的主要组成部分
----总线及其功能
预监总线（Preview Bus—PVW/PST）
预监总线与节目总线的按键数量、形状和排列完全相同，它们的功能也非常相似，只不过预监总线输出的图像信号不是提供给播出或录制，它只是在播出前作预看用。预监总线按键的选择切换只是在预监视器上变换画面，并不影响正常的播出与录制。一般使用预监视器和预监总线按键寻找下一个节目头，以便良好的连接。
数字化多功能视频切换台
设计思想：一线多用，力求用最小的总线和按键来制作各种混合和划像特技。不再遵循传统的分开设计节目总线、预监总线、混合总线、特技总线的方法。
数字化多功能视频切换台
----基本操作
硬切换方式：有一个画面瞬间切出消失，另一个画面瞬间切如出现—快切方式。
软切换方式--混合方式
1 淡入淡出(一个画面从”黑”起,由弱变强.或相反)
2 化入化出(两图像有短暂的重叠)
特技切换方式
1 划变(两画面用某种几何图案,从某一方向来回进行转换)
2 叠影(两图像重叠混合)
3 分屏(屏幕上出现二分,四分或多分的画面效果)
4 键控(一个画面嵌入另一个画面之中)
第三部分电视演播室系统—周边部分
第一节电视演播室通话系统
第二节TALLY指示及时钟系统
第三节主持人提词系统
第一节电视演播室通话系统
通话系统主要为节目制作人员提供联系平台.
节目制作中需要通话的人有导演(导播),摄像师,主持人,现场指挥,技术,灯光,录音等人员.
目前通话系统都包含主机,通过主机连接独立的通话面板.
有些演播室配备了无限通话与主机相连.
第二节TALLY指示及时钟系统
TALLY系统作用很重要,它提示演播室的工作状态.
监视墙,摄像机以及切换台上都有涉及.导播切换到哪路信号,相应的TALLY灯就会变亮,主持人及摄像师通过摄像机顶部的TALLY灯就可以了解现在切出的是哪一个机位并从容调整.
各工种技术人员通TALLY灯就清楚哪个设备处在PGM播出状态.
时钟系统
电视演播室对时间的准确性有严格的要求,时钟系统是电视台节目制作播出的各个环节协同工作的关键.
电视台的演播机房都配有时钟设备,并且整个电视台的标准时间同步于一个时钟系统.
演播室的时钟设备一般情况下可以显示:当前时间,开播区间,倒计时间和日历时间. 第三节主持人提词系统
目前常用的题词器有三种:
1 摄像头式题词器
2 计算机式题词器
3 两种类型结合使用的多机题词器
1 摄像头式题词器
一般在主持人上方吊装一个摄像头,调整其位置使之能拍到主持桌面上的导语和口播打印稿.
工作原理:
摄像头---多芯电缆线---控制盒---视频信号---液晶显示器(摄像机三脚架上)---特殊反光玻璃(三脚架上)---提示成功
2 计算机式题词器
将导语和口播稿输入计算机,计算机内安装相关提词软件,该软件能时时调整稿件的播出顺序和播出速度.其工作原理与摄像头式的类似,唯一不同的是液晶显示屏接入的是计算机输出的信号,而不是视频信号.
主持人在直播过程中可以通过鼠标和键盘控制稿件的顺序和速度.
提词器使用中注意事项
(1) 主持人距提词器2~3米,太近影响构图,并出现视线不自然感;太远,又看不清楚.
(2) 字幕显示器每屏控制在4~6行,每行显示8~12个中文字,这样主持人看的清楚,视线也自然.
(3)提词器的显示器一般选择黑底白字,可以减轻强光对眼睛引起的疲劳;亮度和对比度也不要太高,以免影响节目图像的亮度.
第四部分演播室的视频制作
电视演播室摄像机的机位
演播室摄像机的操作和拍摄
简单的切换技巧和规律
电视演播室摄像机的机位
演播室里最常用的摄像机:
座机---位置不变
便携机---可当游机
摇臂(大炮) ---丰富镜头语言
顶拍机---特殊角度
“机位”的涵义是什么
位置
角度(高度/方向)---平,俯,仰/正,背,侧(前侧,背侧)
辅助设备---移动轨,升降臂,斯坦尼康,是否需要单独挂带(奴隶机位)
镜头性质---标准,广角,长焦,鱼眼
成组编排---远近,正反,两侧,俯仰
电视演播室摄像机的机位
温馨提示:
在节目前期准备时,导演(导播)通常要提供摄像机的机位图给视频技术人员,以便根据要求来配置.
机位图中应明确的指出:
摄像机的数量
大/小寻像器数量
摄像机的位置
镜头的要求(标准,长焦,广角,鱼眼)
演播室摄像机的操作和拍摄
演播室或其他多讯道节目录制时,摄像师只需要根据导演(导播)的要求负责取景,聚焦,变焦的操作,所有技术上的调节都由视频技术人员在导播间完成.
演播室摄像机的操作
注意事项:
(1)上机前要检查摄像机的工作状态.观察反送,聚焦,变焦,TALLY指示灯是否正常.
(2)到岗位后,戴上耳机,检查通话是否正常,并与导演(导播)保持沟通.
(3)检查脚架是否平稳.在抓紧把手的前提下,拧松摄像机纵向和横向活动旋钮.(特别注意,松开把手前,必须拧紧各个旋钮确摄像机保安全)
演播室摄像机的操作
(4)检查电缆线与机头的连接是否牢固,电缆线的长度是否会影响摄像机操作.(特别注意,避免踩压摄像机电缆,以防断裂.)
(5)拍摄过程中要避免强光直摄镜头,绝对不能将镜头对准激光,否则会损坏内部器件.
(6)录制过程中,摄像机信号灯亮,表明导演(导播)正在使用该机位提供的镜头,如不是导播要求,一定保持平稳,不要随意移动,只有灾TALLY信号灯熄灭后,再去移动机位,变焦或抓拍下一个镜头.
演播室摄像机的操作和拍摄(术语)
一有关摄象机操作的术语:
镜头的构成:起幅---运动---落幅
镜头的运动:推,拉,摇,移,升,降,甩,跟
特别用语: 松镜和紧镜
前移和后移
抬头和低头
(头上留天和脚下留地)
演播室摄像机的操作和拍摄(术语)
二有关镜头的术语:
景别:远,全,中,近,特
习惯的景别调机用语:
极至(最大全景) 小全(全景镜)
膝上镜(标准中景) 腰上镜(中近景)
取景方式:
过肩镜二人镜三人镜群镜群众镜
构图:主体居中,对角线,保留视前空间
电视演播室摄像机的机位
根据节目类型的不同,节目特点的需要来设计机位.
一新闻类节目(3~4讯)---3讯最多
二谈话类节目(4~6讯)---4讯最多
三综艺类节目(6~10讯)---8讯最多
(片例分析)
片例机位分析
<实话实说>
<鲁豫有约>
<非常男女>
第五部分电视演播室的节目录制
第一节演播室节目制作系统
第二节演播室节目录制流程
第一节演播室节目制作系统
一般来说,演播室的技术工种有详细的分工.
以中央电视台为例---
演播室技术部门由7大部分分组成:
视频音频灯光
舞美服装化妆道具
演播室节目制作工种注意事项
1.服装化妆道具
(1)服装:电视节目的服装要求色彩不要太鲜艳或纯度过高,因为这些色彩在屏幕上还原较差.为避免亮色串扰(爬行),避免密横纹衣服.
(2)化妆:尽量不要过浓,真实自然为好.
(3)道具:在音乐舞蹈节目中释放干冰,色彩泡泡以及冷焰火等,也是道具的职责所在.
演播室节目制作工种注意事项
2.舞美设计和机位摆放
(1)舞美:具体---抽象
事物---基调
平常---质感
(2)机位:必须考虑与舞美之间的配合和协调.
演播室节目制作工种注意事项
3.视频音频灯光
(1)视频:确认电源系统正常工作,提供录制过程中一切技术保障.
(2)音频:提前进棚录音;挑选各种音乐素材;了解各个节目对音乐音响的要求(现场是拾音还是还音是否需要特殊效果声或其他资料各种话筒的数量);在调音台上作好设置;提供备用现场扩音方案(例如话筒有异常).
(3)灯光:现场布光(天幕,环境,表演区,观众区);设计并运用电脑灯方案;预先编程;提供备用应急方案.
第二节演播室节目录制流程
(以导演负责制为例,且导演本身担任导播)
一.节目的准备阶段
策划(方案文本)--报选题--审批--(方案调整)--(预定演播室)--考查现场(空间,周边,供电情况和构思机位)--组建工作团队--制定相关技术清单:
包括(1)场地舞美清单(搭景方案,材料材质)
(2)视频清单(机位图,插播源,特技要求等)
(3)音频清单
(4)灯光清单
(5)通讯清单
演播室节目录制流程
制定相关技术清单--制定导播工作台本(包括:序号,播出时间,区域,节目内容,视频要求,音频要求,灯光,1-N讯特殊任务,V1-Vn插播片内容,备注等)--工作会议系列(1.集合会议,阐述各个环节程序;2.分工种会议,讨论具体事项)
演播室节目录制流程
一.节目的排练阶段(带机/不带机)
节目排练(包括表演,道具上下场时间,节目衔接等)--验收各个工种前期的准备工作--带机彩排--协调各部门的配合工作--制定最终的流程单.
演播室节目录制流程
二.节目的录制阶段(注意效率,时间和成本)
提示(各部门准备,关闭手机和不准使用闪光灯照相等)—热场(录观众反应镜头,场面气氛镜头)—开始录制—指挥调机—专人催场(前三个在台口候场,其余表演者提前三个节目候场)—场记或导播助理记录并提示—补录(主持人口误或切出的不完美画面等)
三.节目的后期制作阶段
预定机房—剪辑—包装—成片—送审—结算稿酬
