换热器的壳体设计毕业设计
目录
第一章 换热器概述 1
1.1 换热器的应用 (1)
1.2 换热器的主要分类 (1)
1.2.1 换热器的分类及特点 (1)
1.2.2 管壳式换热器的分类及特点 (2)
1.3 管壳式换热器特殊结构 (5)
1.4 换热管简介 (5)
第二章 工艺计算 7
2.1 设计条件 (7)
2.2换热器传热面积与换热器规格： (8)
2.2.1 流动空间的确定 (8)
2.2.2 初算换热器传热面积'
A ............................................ 8 2.2.3 传热管数及管程的确定 (9)
2.2.4管心距的计算 (9)
2.2.5换热器型号、参数的确定 (9)
2.2.6壳体径计算 (9)
2.2.7折流板的计算 (10)
2.3换热器核算 (10)
2.3.1传热系数核算 (11)
2.3.2换热器的流体阻力 (13)
2.3.3换热器的选型 ...................................................... 14 第三章 换热器的结构计算和强度计算 15
3.1换热器的壳体设计 (15)
3.2筒体材料及壁厚 (15)
3.3封头的材料及壁厚 (16)
3.4管箱材料的选择及壁厚的计算 (16)
3.5开孔补强计算 (17)
3.6水压试验及壳体强度的校核 (19)
3.7 换热管 (20)
3.7.1 换热管的排列方式 (20)
3.7.2 布管限定圆L D (20)
3.7.3 排管 (21)
3.7.4 换热管束的分程 (21)
3.8 管板设计 (22)
3.8.1 管板与壳体的连接 (22)
3.8.2 管板计算 (22)
3.8.3 管板重量计算 (26)
3.9折流板 (26)
3.9.1 折流板的型式和尺寸 (26)
3.9.2 折流板排列 (27)
3.9.3 折流板的布置 (27)
3.10拉杆与定距管 (27)
3.10.1 拉杆的结构形式 (27)
3.10.2 拉杆的直径、数量及布置 (27)
3.10.3 定距管 (28)
3.11法兰和垫片 (28)
3.11.1固定端的壳体法兰、管箱法兰与管箱垫片 (28)
3.11.2外头盖侧法兰、外头盖法兰与外头盖垫片、浮头垫片 (30)
3.11.3 接管法兰型式与尺寸 (31)
3.12钩圈式浮头 (32)
3.12.1 浮头盖的设计计算 (33)
3.13分程隔板 (38)
3.14鞍座 (38)
3.14.1 支反力计算如下 (38)
3.14.2 鞍座的型号及尺寸 (40)
3.15接管的最小位置 (40)
3.15.1壳程接管位置的最小尺寸 (40)
3.15.2 管箱接管位置的最小尺寸 (41)
附录外文翻译 45
参考文献55
第一章换热器概述
过程设备在生产技术领域中的应用十分广泛，是在化工、炼油、轻工、交通、食品、制药、冶金、纺织、城建、海洋工程等传统部门所必需的关键设备，而换热设备则是广泛使用的一种通用的过程设备。在化工厂中，换热设备的投资约占总投资的10%～20%；在炼油厂，约占总投资的35%～40%。
1.1 换热器的应用
在工业生产中，换热器的主要作用是将能量由温度较高的流体传递给温度较低的流体，是流体温度达到工艺流程规定的指标，以满足工艺流程上的需要。此外，换热器也是回收余热、废热特别是低位热能的有效装置。例如，高炉炉气（约1500℃）的余热，通过余热锅炉可生产压力蒸汽，作为供汽、供热等的辅助能源，从而提高热能的总利用率，降低燃料消耗，提高工业生产经济效益。
随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益加强。换热器的设计、制造、结构改进及传热极力的研究十分活跃，一些新型高效换热器相继面世。
1.2 换热器的主要分类
在工业生产中，由于用途、工作条件和物料特性的不同，出现了不同形式和结构的换热器。
1.2.1 换热器的分类及特点
管按照传热方式的不同，换热器可分为三类：
1.直接接触式换热器
又称混合式换热器，它是利用冷、热流体直接接触与混合的作用进行热量的交换。这类换热器的结构简单、价格便宜，常做成塔状，但仅适用于工艺上允许两种流体混合的场合。
2.蓄热式换热器
在这类换热器中，热量传递是通过格子砖或填料等蓄热体来完成的。首先让热流体通过，把热量积蓄在蓄热体中，然后再让冷流体通过，把热量带走。由于两种流体交变转换输入，因此不可避免地存在着一小部分流体相互掺和的现象，造成流体的“污染”。
蓄热式换热器结构紧凑、价格便宜，单位体积传热面比较大，故较适合用于
气--气热交换的场合。
3.间壁式换热器
这是工业中最为广泛使用的一类换热器。冷、热流体被一固体壁面隔开，通过壁面进行传热。按照传热面的形状与结构特点它又可分为：
管式换热器：如套管式、螺旋管式、管壳式、热管式等；
板面式换热器：如板式、螺旋板式、板壳式等；
扩展表面式换热器：如板翅式、管翅式、强化的传热等。
1.2.2 管壳式换热器的分类及特点
由于设计题目是浮头式换热器的设计，而浮头式又属于管壳式换热器，故特此介绍管壳式换热器的主要类型以及结构特点。
管壳式换热器是目前用得最为广泛的一种换热器，主要是由壳体、传热管束、管板、折流板和管箱等部件组成，其具体结构如下图所示。壳体多为圆筒形，部放置了由许多管子组成的管束，管子的两端固定在管板上，管子的轴线与壳体的轴线平行。进行换热的冷热两种流体，一种在管流动，称为管程流体；另一种在管外流动，称为壳程流体。为了增加壳程流体的速度以改善传热，在壳体安装了折流板。折流板可以提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。
流体每通过管束一次称为一个管程；每通过壳体一次就称为一个壳程，而图1-2-1所示为最简单的单壳程单管程换热器。为提高管流体速度，可在两端管箱设置隔板，将全部管子均分为若干组。这样流体每次只通过部分管子，因而在管束中往返多次，这称为多管程；同样。为提高管外流速，也可以在壳体安装纵向挡板，迫使流体多次通过壳体空间，称为多壳程。多管程与多壳程可以配合使用。
这种换热器的结构不算复杂，造价不高，可选用多种结构材料，管清洗方便，适应性强，处理量较大，高温高压条件下也能应用，但传热效率、结构的紧凑性、单位传热面的金属消耗量等方面尚有待改善。
由于管外流体的温度不同，因之换热器的壳体与管束的温度也不同。如果两流体温度相差较大，换热器将产生很大的热应力，导致管子弯曲、断裂或从管板上拉脱。因此，当管束与壳体温度差超过50℃时，需采取适当补偿措施，以消除或减少热应力。根据所采用的补偿措施，管壳式换热器可以分为以下几种主要类型：
固定管板式换热器：其结构如图1所示。换热器的管端以焊接或胀接的方法固定在两块管板上，而管板则以焊接的方法与壳体相连。与其它型式的管壳式换热器相比，结构简单，当壳体直径相同时，可安排更多的管子，也便于分程，同时制造成本较低。由于不存在弯管部分，管不易积聚污垢，即使产生污垢也便于清洗。如果管子发生泄漏或损坏，也便于进行堵管或换管，但无法在管子的外表面进行机械清洗，且难以检查，不适宜处理脏的或有腐蚀性的介质。更主要的缺点是当壳体与管子的壁温或材料的线膨胀系数相差较大时，在壳体与管中将产生较大的温差应力，因此为了减少温差应力，通常需在壳体上设置膨胀节，利用膨胀节在外力作用下产生较大变形的能力来降低管束与壳体中的温差应力。
浮头式换热器：其结构如图2所示。管子一端固定在一块固定管板上，管板夹持在壳体法兰与管箱法兰之间，用螺栓连接；管子另一端固定在浮头管板上，浮头管板夹持在用螺柱连接的浮头盖与钩圈之间，形成可在壳体自由移动的浮头，故当管束与壳体受热伸长时，两者互不牵制，因而不会产生温差应力。浮头部分是由浮头管板，钩圈与浮头端盖组成的可拆联接，因此可以容易抽出管束，故管管外都能进行清洗，也便于检修。由上述特点可知，浮头式换热器多用于温度波动和温差大的场合，尽管与固定管板式换热器相比其结构更复杂、造价更高。
U型管式换热器：其结构可参见图3。一束管子被弯制成不同曲率半径的U
型管，其两端固定在同一块管板上，组成管束，从而省去了一块管板与一个管箱。因为管束与壳体是分离的，在受热膨胀时，彼此间不受约束，故消除了温差应力。其结构简单，造价便宜，管束可以在壳体中抽出，管外清洗方便，但管清洗困难，故最好让不易结垢的物料从管通过。由于弯管的外侧管壁较薄以及管束的中央部分存在较大的空隙，故U型管换热器具有承压能力差、传热能力不佳的缺点。
双重管式换热器：将一组管子插入另一组相应的管子中而构成的换热器，其结构可以参看图4。管程流体（B流体）从管箱进口管流入，通过插管到达外套管的底部，然后返回，通过插管和外套管之间的环形空间，最后从管箱出口管流出。其特点是插管与外套管之间没有约束，可自由伸缩。因此，它适用于温差很大的两流体换热，但管程流体的阻力较大，设备造价较高。
填料函式换热器：图5为填料函式换热器的结构。管束一端与壳体之间用填料密封，管束的另一端管板与浮头式换热器同样夹持在管箱法兰和壳体法兰之间，用螺栓连接。拆下管箱、填料压盖等有关零件后，可将管束抽出壳体外，便于清洗管间。管束可自由伸缩，具有与浮头式换热器相同的优点。由于减少了壳体大盖，它的结构较浮头式换热器简单，造价也较低，但填料处容易泄漏，工作压力与温度受一定限制，直径也不宜过大。
化工原理课程设计说明书 列管式换热器的选用和设计 苏州科技学院 班级应化0921 姓名朱子屹 指导教师杨兰 2011-6-30 目录 1 化工原理课程设计任务书 2 设计概述 3 换热器方案的确定 3.1 确定设计方案 3.2确定物性数据 3.3 计算总传热系数 4 计算换热面积 5 工艺结构尺寸 5.1 管径和管内流速 5.2 管程和传热管数
5.3 平均传热温差校正及壳程数 6传热管的排列和分程方法 7换热器核算 8 换热器的主要结构尺寸和计算结果表 9 设计评述 10 参考资料 11 主要符号说明 12 特别鸣谢 1化工原理课程设计任务书 欲用井水将6000kg/h的煤油从140℃冷却至40℃，冷水进、出口温度分别为30℃和40℃。若要求换热器的管程和壳程压强降不大于30kpa，试选择合适型号的列管式换热器。假设管壁热阻和热损失可以忽略。 名称水煤油 密度 994 825 比热 4.08 2.22 导热系数 0.626 0.14 粘度 0.725×10^-3 0.715×10^-3 2.概述和设计方案简介 换热器的类型 列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用，主要有壳体、管束、管板、折流挡板和封头等组成。一种流体在关内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的壁面即为传热面。 其主要优点是单位体积所具有的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，因此在高温、高压和大型装置上多采用列管式换热器。为提高壳程流体流速，往往在壳体内安装一定数目和管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速，还迫使流体按规定路径多次错流通过管束，使湍流程度大为增加。列管式换热器中，由于两流体的温度不同，使管束和壳体的温度也不相同，因此它们的热膨胀程度也有差别。若两流体温差较大（50℃以上）时，就可能由于热应力而引起设备的变形，甚至弯曲或破裂，因此必须考虑这种热膨胀的影响。 2.1换热器 换热器是化工、石油、食品及其他许多工业部门的通用设备，在生产中占有重要地位。由于生产规模、物料的性质、传热的要求等各不相同，故换热器的类型也是多种多样。 按用途它可分为加热器、冷却器、冷凝器、蒸发器和再沸器等。根据冷、热流体热量交换的原理和方式可分为三大类：混合式、蓄热式、间壁式。 间壁式换热器又称表面式换热器或间接式换热器。在这类换热器中，冷、热流体被固体
毕业设计-换热器设计模版

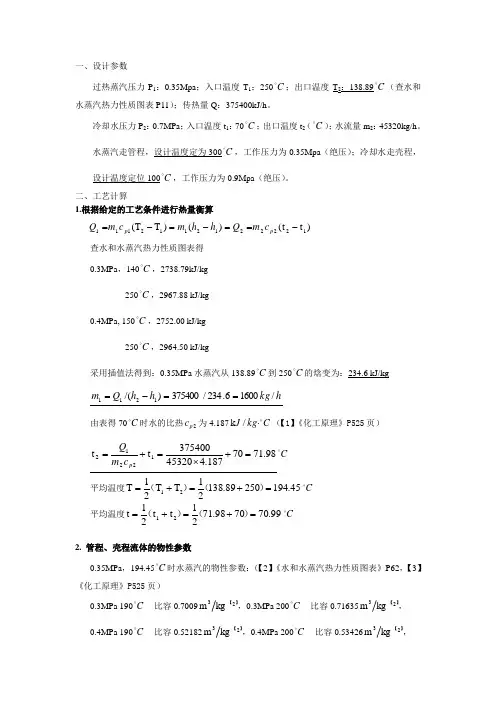

一、 设计参数 过热蒸汽压力P 1：0.35Mpa ；入口温度T 1：250C ；出口温度T 2：138.89C （查水和水 蒸汽热力性质图表P11）；传热量Q ：375400kJ/h 。 冷却水压力P 2：0.7MPa ；入口温度t 1：70C ；出 口温度t 2（C ）；水流量m 2：45320kg/h 。 水蒸汽走管程，设计温度定为300C ，工作压力 为0.35Mpa （绝压）；冷却水走壳程，设计温度定位100C ，工作压力为0.9Mpa （绝压）。 二、 工艺计算 1.根据给定的工艺条件进行热量衡算 )t t ()()T T (1 2 2 2 2 1 2 1 1 2 1 1 1 p p c m Q h h m c m Q 查水和水蒸汽热力性质图表得 0.3MPa ，140C ，2738.79kJ/kg 250C ，2967.88 kJ/kg 0.4MPa, 150C ，2752.00 kJ/kg 250C ，2964.50 kJ/kg 采用插值法得到：0.35MPa 水蒸汽从138.89C 到 250C 的焓变为：234.6 kJ/kg h kg h h Q m /16006.234/375400)/(1 211 由表得70C 时水的比热2 p c 为4.187C kg J /k （【1】《化
