地下室混凝土剪力墙裂缝产生原因与预防控制措施
随着我国高层建筑地下室工程日益增多，地下室混凝土剪力墙裂缝问题，已成为一种新的常见工程质量通病。根据我们忠信这些年来，混凝土现场施工的实践经验和教训，我们总结了地下室混凝土裂缝主要类型及产生原因，并从设计因素、材料因素、施工因素和外界因素等方面分析了预防裂缝的具体方法与裂缝形成后的处理方法。
混凝土结构裂缝的主要类型和产生原因
1、混凝土塑性收缩裂缝。塑性裂缝出现在结构表面，形状不规则且长短不一，这种裂缝大多出现在混凝土浇筑初期。塑性裂缝又称龟裂，严格来说属于干缩裂缝，出现很普遍。产生这种裂缝的因素是多方面的：如当新拌混凝土的坍落度较大，而振动时间过长时，水泥浆浮在上层，骨料下沉时收到钢筋或其他物质的约束，出现不均匀沉降，从而使混凝土的表层产生裂缝；浇筑后混凝土表面没有及时覆盖，受风吹日晒，表面水分蒸发过快，产生急剧收缩，而此时混凝土早期强度不能抵抗这种变形应力，因而开裂；使用收缩率较大的水泥，水泥用量过多，或使用过量的细砂和粉砂混凝土水灰比过大，也会导致这种裂缝出现。
2、干缩裂缝。混凝土在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着砼水化作用的发生，砼中的部分水份被吸收部分水份被蒸发，体积有一定的缩小。干缩量与水泥用量、水灰比的大小有关。水泥用量多、水灰比大的混凝土其收缩亦大。同时混凝土收缩量与气候有关，夏季气温高，气候干燥，混凝土中水份蒸发快，收缩也快。体积收缩，使混凝土产生内应力，当收缩快和收缩大时，混凝土就会产生裂缝，干缩裂缝一般都是表面的，不规则和不连续的。
3、温度的变化产生混凝土收缩裂缝。混凝土具有热胀冷缩的性质，其膨胀系数约为10×10-6，当外界环境温度发生变化时就会产生温度变形，由此产生附加应力，当这种应力超过混凝土的抗拉强度时就会产生裂缝。同样混凝土内部温度变化也会产生收缩裂缝。因为混凝土从搅拌开始就有水化热产生，温度由低到高，到混凝土成型以后第3-4天，水化热到达高峰，其温度较自然温度升高
30-40℃，以后逐步下降，半个月以后接近自然界温度。而地下室剪力墙属大体积砼，水化热高，表面暴露在空气中，散热快，混凝土内部热量不易散发，内外温差大，若采取措施不当，混凝土表面就会产生裂缝。对于地下室框架柱与外墙连体的大体积混凝土可视为一个较大的热源体，而与之连体的墙体相对较薄，且与外界空气接触面较大，散热快。当框架柱混凝土内大量发热膨胀时，墙体已开始降温收缩，由于连结在一起的两个构件之间产生温差，变形不同步协调，则在柱子附近和墙中间就会出现裂缝。
4、强约束引起的混凝土裂缝
地下室剪力墙结构构件受到各种约束的影响，如楼板、剪力墙的暗柱（或明柱）及端墙的约束，地下室侧墙受到地下室顶板和底板的约束。这些约束使得剪力墙结构构件不能自由变形或者跟约束构件的变形不同步（或协调）而导致裂缝的产生。
5、其它因素引起的裂缝
（1）、养护条件：由于剪力墙墙体表面积大水分散失快，体积收缩大，而内部湿度变化相对较小，体积收缩较小，表面收缩变形受到内部混凝土的约束而
产生拉应力，则引起混凝土表面开裂。
（2）、拆模时间：墙体模板的拆除时间过早，混凝土表面温度急剧变化，产生较大的降温收缩，表面受到内部混凝土的约束，将产生很大的拉应力（内部混凝土温度变化相对较小，受自约束而产生压应力），而混凝土早期抗拉强度和弹性模量较低，因而出现墙体表面较浅范围内的裂缝。另外在室外温差较大的严冬和盛夏，由于混凝土结构不易导热，在结构的顶部和底部常产生温度裂缝。
裂缝的预防与控制措施
针对上述裂缝产生的原因，可相应采取以下预防和控制措施。
1、工程设计的预防
（1）、在剪力墙中部设置暗梁（或设置顶部暗圈梁），提高墙体的强度和刚度，这样贯穿性裂缝只能裂到梁底，而不至裂到楼面板底，可有效减小有害裂缝的长度。
（2）、可适当增加墙体厚度和配筋率，由于墙体裂缝是竖向产生，合理利用横向分布筋。基础设计应与上部结构荷载相协调，确保建筑物均匀沉降；墙体筋设计应采用细径密排方式，最好采用双层双向钢筋，角部设置放射筋，预留洞口等薄弱部位应设置加强筋。水、电管线应避免重叠交叉。
（3）、留置后浇带。即先浇注后浇带两侧混凝土，约两个月后当混凝土收缩变形趋于稳定时，再浇筑留缝部位，从而避免因收缩应力而出现裂缝。
2、施工过程的预防
（1）、原材料的选择
水泥宜选用水化热较低的水泥；强度较高的水泥应适当减少水泥用量，有利于防裂。外加剂选用减水率较高的高效减水剂以及性能优越的膨胀剂，若为泵送混凝土还须掺入缓凝剂，最好选用复合型外加剂，既满足多种性能要求，又方便施工。
砂、石骨料应选用中、粗砂，且砂含泥量严格控制在3%以内，根据泵送能力，尽量选用粒径较大的碎石，有条件时选用5-40mm粒径的连续级配，若采用非泵送方法浇捣混凝土更有利于抗裂。
（2）、优化配合比设计
选用高性能混凝土，如采用补偿收缩混凝土，在混凝土中掺入适量的膨胀剂，使混凝土产生微量膨胀来补偿其产生的收缩；严格控制水灰比，宜控制在0.5
以下，水灰比的降低，将会提高混凝土的弹性模量，提高其抗裂性能；在保证混凝土质量的前提下，尽量降低水泥、砂含量，提高石子用量。
（3）、施工工艺的改进
控制入模温度：夏季旋工由于气温高，宜采用骨料预冷工艺，如对砂，石堆场搭棚遮阳，冷水冲洗骨料，在混凝土泵管上覆盖草包隔热等，这样可降低混凝土入模温度，减少混凝土的内外温差。
对于箱型基础中底板上长墙的裂缝往往是难以避免的，这种裂缝可通过设置温度钢筋来克服，通过配置一定数量的温度钢筋，并采用细而密的构造钢筋，使构造钢筋起温度钢筋的作用。同时在底板上外墙混凝土浇筑时，应注意分段施工，合理分段，避免长度过长，应设置温度伸缩缝或后浇缝。
薄层覆盖浇筑法：混凝土浇筑采用分层浇筑，减少蓄热厚度，扩大散热面积，使浇筑后的温度分布均匀。
二次振捣抹压法：对混凝土进行二次振捣抹压，消除混凝土中因泌水的粗骨料、水平筋下部产生的水分空隙，提高混凝土的密实度及钢筋的握裹力，减少内部微裂，增加抗裂性。二次振捣抹压应在初凝前，使得混凝土振捣抹压后能恢复到塑性状态。
（4）、拆模与养护
应适当延长剪力墙混凝土的拆模时间，并且拆模时不要马上移走模板，而是先让模板拆开一条缝隙作浇水养护用，从而改善混凝土的养护环境以达到控制墙体裂缝的目的。特别是预拌混凝土早期水化快，水化热发展快，拌合物保水性强，泌水小，为此，施工过程中应特别注意加强养护环节的管理及防护措施的应用。施工中当混凝土密实后，应尽可能早地覆盖养护，及时喷水，适当延长养护时间，这样，既可以减少内外部温差，又可以保证早期湿养护和后期养护的最佳效果。
3、裂缝的控制措施
地下室混凝土剪力墙一旦发现裂缝，应及时进行修补。裂缝的修补方法常用的有涂布、嵌缝、贴补、灌浆四种方法，其中在工程实践中使用广泛且较为有效的方法是涂布和灌浆。
（1）表面涂布法：适用于修补稳定的裂缝。地下室混凝土剪力墙的裂缝在一段时间后趋于稳定，可根据结构的使用要求选择表面涂布用的材料，材料必须具有密封性，不透水性，其变形性能应与被修补的混凝土性能相近。
（2）嵌缝法：将裂缝开成“V”形或“U”形的槽口，然后洗掉浮灰，先涂上一层界面处理剂或粘度的树脂，再填嵌填充料，最后施工填充料的保护层。常用的填充料有改性沥青基密封膏、聚氨脂密封膏、聚硫密封膏、水溶性丙烯酸密封膏等。保护层可采用水泥砂浆或粘贴卷材。
（3）表面贴补法：用胶粘剂把橡皮或其他止水材料贴在裂缝部位的混凝土上，达到密封裂缝，防渗堵漏的目的。止水材料常用橡皮、氯丁胶皮、高分子防水材料等。
（4）化学灌浆法：该法是将化学浆材压入混凝土裂缝内，以达到密封裂缝、防止渗漏的目的，是目前应用最广泛和最有效的一种修补方法，常和凿槽嵌缝等表面处理相结合。化学灌浆材料常用的有水溶性聚氨酯、环氧树脂、甲基丙烯酸酯、氨基甲酸酯、丙烯酰胺等。使用较多的是水溶性聚氨脂。
剪力墙出现裂缝的原因及控制 剪力墙是在房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载的墙体，防止结构剪切破坏。本工程共发现12处墙体含有细微裂缝，我单位针对收集的数据进行了初步分析： 1、裂缝的一般特征和性质 总结我单位在实际工程中的施工经验，本工程钢筋混凝土剪力墙的裂缝分为两种：表面不规则裂缝、贯穿性裂缝。 1）表面不规则裂缝：一般出现在混凝土浇筑后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。 2）竖向贯穿性裂缝一般发生在混凝土浇筑若干天后(拆模后不久)，由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，缝深一般较大，最深者可能会贯穿墙体。因养护不好引起的表面不规则裂缝不至于带来多少影响，且易于处理。 2、裂缝产生的原因分析 工程施工中构件裂缝产生的主要原因可分为两大类: 一是动、静荷载和其他各种外荷载引起的裂缝； 二是由混凝土内外温差、收缩或地基不均匀沉降等变形荷载引起的裂缝。裂缝产生的原因很复杂，综合考虑设计、材料、施工及环境等各方面的因素，钢筋混凝土剪力墙裂缝主要由以下原因产生：
2.1 混凝土的收缩应力过大 混凝土的收缩应力过大，收缩裂缝主要与水泥用量、骨料、构件长度及外加剂等因素有关。 2.1.1 水泥用量 水泥用量的增大、水灰比的减小影响混凝土收缩的最主要因素。 2.1.2 骨料 为了满足运输、泵送的要求，预拌混凝土增加了细骨料用量，使得骨料的表面积增大，相应包裹在骨料上的水泥等胶凝材料变少，减弱了混凝土之间的连接能力，增大了混凝土的塑性收缩。 2.1.3 构件长度 我们发现裂缝集中在跨度6-8米的墙体，显然构件长度的提高，对于相同的混凝土收缩率而言，收缩的绝对值增大。如未采取相应措施，则极易产生裂缝。 2.1.4 外加剂 外加剂在混凝土中掺量少，作用大。目前使用的混凝土中普遍掺有减水剂、缓凝剂、防水剂等多种外加剂。外加剂对混凝土性能影响极大，可能是导致混凝土开裂的重要原因。（本工程设计要求增加抗裂纤维及膨胀剂的要求） 2.2混凝土的温度应力过大 温度裂缝主要与水泥品种、养护条件、拆模时间及温差等因素有关: 2.2.1 水泥品种
带人防结构地下室剪力墙裂缝实例分析 1 引言 高层建筑地下室混凝土浇筑属于大体积混凝土施工，混凝土浇筑完成后，剪力墙上往往会出现自下而上，中间宽、两端窄的竖向裂缝或斜向裂缝，而且裂缝均为内外贯穿。若地下室外围剪力墙回填土已完工，并停止降水，此时地下室常常会发生大面积的渗漏，不仅会降低建筑物使用功能的要求，还会影响主体结构的强度和整体性，甚至破坏结构的耐久性[1]。因此，分析裂缝产生的原因，采取措施避免裂缝的产生并控制其发展显得尤为重要。 本文结合某高层建筑带人防结构地下室剪力墙出现大面积裂缝，对裂缝进行检测、评定，并对其产生的原因进行分析，最后对裂缝的修补提出合理化建议。 2 工程概况 某商住楼项目工程为钢筋混凝土框架-核心筒结构，地下一层，地上十六层，基础类型为Φ600、Φ800钻孔灌注桩基础，建筑结构安全等级为二级，地基基础设计等级为乙级，地下室防水抗渗等级P6，建筑合理使用年限为50年。人防部分战时为甲类核六级常六级二等人员掩蔽所，平时为汽车库。该工程建筑场地类别为= 3 \* ROMAN III类，抗震设防烈度为6度，设计地震分组为第一组，抗震设防分类为丙类。 该地下室平面形状大致呈矩形，平面尺寸为56.6m×79.7m。地下一层层高为4.0m，地下室外墙厚度为300mm，底板厚度450mm。地下室顶部梁板混凝土强度设计等级为C40，地下室底板、柱、核心筒剪力墙、外围剪力墙混凝土强度设计等级均为C45。施工时沿结构长度方向留有一条后浇带。地下室平面图如图1所示。
图1 地下室平面示意图 商住楼目前上部主体结构已结顶，地下室外侧回填土大部分已完工且停止施工降水，在地下室剪力墙混凝土表面发现多处渗漏水，同时发现几乎每片剪力墙上均有多条竖向或斜向裂缝,裂缝集中于剪力墙下部，裂缝高度约在 2.5m~3.5m。为确保地下室剪力墙结构的安全及后续的正常使用，业主委托第三方具有资质的检测机构对其裂缝进行检测、评定。 3 检测与鉴定 3.1 主要检测内容 (1) 地下室顶板梁、柱、剪力墙混凝土抗压强度检测； (2) 地下室剪力墙钢筋布置检测； (3) 地下室可视部分剪力墙裂缝情况检测； (4) 地下室沉降观测。 3.2 检测鉴定情况 (1) 采用回弹法对地下室顶板梁、柱、剪力墙的混凝土抗压强度进行抽检，抽检结果表明：顶板梁的混凝土强度推定值在41.4MPa~43.5MPa之间，符合设计要求；柱和剪力墙混
地下室档土墙混凝土裂缝的成因与防治措施 王强 某高层建筑檐口高度100.4米,该工程地上三十四层,地下两层,地下室面积为55000㎡,地下室筏板面标高-9.9米,抗水板板面标高-11.9米,地下室顶板面标高-0.2～-2.2米。主楼基础采用1.7米厚的筏板基础,其余为承台基础,地下室抗水板厚400mm,由后浇带划分为十六个区域。地下室承台和底板于2010年04月底开工,07月上旬顶板浇筑完成。地下室外墙设计厚度负二层400mm、负一层为300厚，混凝土强度为C35（承受上部主楼的地下室外墙为C40）。地下室从四月底至七月上旬按后浇带的划分区段的先后顺序进行施工,分区的混凝土浇筑完毕后的第十天拆开墙柱的侧模,结果发现地下层的剪力墙体出现多条裂缝,特别是大部分地下室挡土墙（部分内墙）与水平方向垂直相交的次梁作用处,有一条从梁底到基础顶的细裂缝,但未发现贯穿性裂缝。 上述裂缝的宽度一般在0.3mm以上,少部分在0.3mm以下,这些裂缝较有规律:比较竖直，两端尖细、中间宽,是在墙模板拆除时发现裂缝的,可以肯定它不是外荷载引起的裂缝（因为当时尚未上荷、挡墙外侧亦未回填土方以及整个梁板模板支架尚未拆除）,经过初步分析，它应该是混凝土温度收缩时所引起的干缩裂缝。 1 墙体裂缝分析 1.1 材料方面的分析
1.1.1 掺合料的总掺量过多。该工程地下室墙体设计厚度为400mm,属大厚度混凝土墙体,为了降低水化热,在买不到矿渣水泥的情况下,现场砼搅拌站在普通硅酸盐水泥中,掺合了水泥用量的18％的粉煤灰和7％的磨细矿渣。按现有大体积砼施工规范,粉煤灰或矿粉掺量不得大于水泥用量的15％,两者合掺时不得大于水泥用量的20％。从理论上讲,粉煤灰取代部分水泥可以降低水泥的水化热升温,有助于减少混凝土的温度收缩和干燥收缩。但本工程除了掺入粉煤灰之外,还掺入了磨细矿渣,掺合料的总掺量过多。掺合后的标准稠度需水量较大,但保持水分的能力较差,泌水性较大,使混凝土的干缩性增大。 1.1.2 配置C35和C40混凝土的单方水泥用量过大。本工程的C40混凝土,在扣除取代掺合料后的水泥用量还需360Kg/m3。由于水泥用量多,导致混凝土多余水分增大。混凝土失水后,收缩也加大。 1.1.3 混凝土用水量多。该工程地下室混凝土采用泵送混凝土,坍落度较大为150mm，掺水量达到了190Kg,水灰比超过了0.5，其结果也增大了混凝土的收缩,增大了墙体开裂的可能性。 1.1.4 原材料温度过高。砂、石料场完全暴露在露天，未采取有效措施予以遮挡，加之是在夏季的高温时节施工，致使砂石入主机后搅拌出来的拌合物温度过高，增加了混凝土温度裂缝产生的可能性。 1.2 设计方面的分析 1.2.1 钢筋保护层厚度太厚。地下室外墙竖向钢筋设计为Φ18@200,水平筋为Φ16,位置在竖筋的内侧,地下室外墙外侧竖向钢筋保护层要求为40mm,内侧为20mm,这样从墙体外表面到抗收缩的水平筋的尺寸分别为66mm和
墙体裂缝成因分析及 防治措施
1 绪论 建筑施工的过程中经常会存在一些质量问题，建筑裂缝种类繁多、形态各异，墙体裂缝是混凝土结构中比较常见的一种，这些裂缝的存在不仅会降低建筑物的抗渗能力，影响建筑物的使用功能的实现，甚至造成混凝土结构破坏和建筑物倒塌，墙体裂缝问题应该得到解决。建筑工程的质量直接关系到人民生命财产安全、人身健康和公众利益等诸多方面，在关于商品房的质量投诉案件中，由于墙体裂缝、渗漏等涉及的纠纷或官司越来越多，墙体裂缝不仅影响建筑物的美观和使用功能要求(如引起建筑物透风、渗漏)：还可能破坏墙体的整体性，影响结构安全；甚至会降低结构的耐久性。因此已成为住户评判建筑物安全的一个非常直观、敏感和首要的质量标准。墙体裂缝作为一种质量通病，对业主在观感和使用上造成不良影响，一直困扰着业主和开发商。因此分析墙体裂缝产生的原因，并制定相应的防治措施，已成为国家行政主管部门、房屋开发商及业主共同关注的课题。根据近几年对市民投诉的统计资料来看，与建筑物裂缝有关的占90％以上。因此，无论是从经济角度、观感角度及正常使用角度来说，建筑物的裂缝问题均是一个需要迫切解决的问题。
2 墙体裂缝的概述 2.1墙体裂缝的危害 墙体裂缝，特别是砖混结构住宅楼的现浇板裂缝、墙体裂缝、多层现浇框架填充墙裂缝，属于当前建筑物多发性、普遍性的质量顽症。许多混凝土结构、砌体结构等建筑物在建设和使用的过程中出现了不同程度、不同形式的裂缝。对于钢筋混凝土结构,裂缝使大气中的二氧化碳很快渗透到混凝土中去，加快了裂缝处混凝土的碳化速度，从而缩短了结构从制作到钢筋开始锈蚀(即碳化历程)所经历的时间。而化学介质、气体、氧分子及水分子等也同时侵入裂缝。破坏钢筋钝化膜，在钢筋表面发生电化学反应，引起钢筋锈蚀，影响结构的使用寿命。如：钢筋混凝土梁、柱构件出现胀锈裂缝时(纵向裂缝)表明混凝土保护层内钢筋己严重锈蚀，结构的安全度随之迅速降低，结构的使用寿命大大缩短。砌体结构的墙体裂缝则会引起建筑物的渗漏，降低建筑物的刚度、耐久性和抗震性能，若墙体裂缝进一步扩展，还可能会威胁到人的生命和财产安全。 2.2裂缝控制的要求 裂缝有宏观、微观之分，更有有害、无害之别，建筑物裂缝宽度小于O．05mm的属于微观裂缝，反之属于宏观裂缝。所谓裂缝的有害、无害之别，主要取决于建筑物的用途、性质、所处环境条件、裂缝所处部位、裂缝大小等。一般认为，凡引起下列后果的裂缝为有害裂缝，如：损害建筑物的功能；引起其它因素的破坏；降低结构刚度或影响建筑物的整体性；损害结构表面功能等。
地下室外墙裂缝处理方案 一、编制依据： 《地下室防水工程质量验收规范》GB50208-2002 《混凝土结构加固技术规范》CECS25：90 二、工程概况： 本工程为福州市碧桂园融侨·时代城工程, 位于福州市晋安区，共3栋高层建筑。项目用地东侧及西侧界线规整，北侧界线为不规则山坡地。项目总用地面积约为5019.52m2。项目总建筑面积为75006m2,包括地下室建筑面积21599.58。其中住宅楼面积44859.69 m2；商业建筑面积8248.6 m2，公共服务设施和市政公用设施建筑面积为899.05 m2。住宅楼为多层建筑，地下2层，地上32层。其中1#楼32层，2#楼31层，3#楼27层.首层层高4.5M,标准层层高2.9m。 地下室外墙混凝土强度等级为C45，厚度为400MM。 建设单位为福州市时代城房地产开发有限公司，设计单位为北京华巨建筑设计有限公司，监理单位为福州中博建设监理有限公司。 工程抗震设防烈度为7度。工程采用钢筋混凝土框架结构，建筑结构安全等级为二级，设计施工年限为50年。工程采用旋挖灌注桩和静压力管桩。 三、地下室外墙裂缝情况：
2#、3#楼剪切墙裂缝为细微裂缝，长度不一，基本为竖向裂缝。2#楼东面裂缝为剪力墙部位裂缝，部分为斜向裂缝，裙楼地下室外墙为竖向较均匀的裂缝，裂缝缝隙非常小。 裂缝分布较有规律，所有裂缝基本上显垂直分布，裂缝长度基本与浇筑高度相等，裂缝间距在2-3米左右，裂缝宽度较均匀。 雨水顺裂缝上部未做防水处渗入，故部分墙体内部裂缝出现渗水。 2#楼塔楼负二层2-22轴交N轴线楼板裂缝为细微裂缝，裂缝分布没有规律，裂缝约1米长左右，裂缝以宽度较均匀。 四、地下室裂缝原因分析： 混凝土剪力墙的开裂是由于混凝土的拉应力超过了混凝土的抗拉强度，从裂缝情况来看，地下室剪力墙裂缝基本为混凝土在早期上强度过程中的收缩裂缝，地下室外墙混凝土强度高，产生收缩应力大，加之混凝土内外温差大，极易在外墙产生裂缝。 根据裂缝分析，地下室外墙裂缝不影响结构的承载力。 五、裂缝处理措施： 1、首先对渗水的外墙先将外围积水抽干。 2、清除表面附着污物，并清理干净，认真检查裂缝，并标记好位置。
经开未来城一标段地下室 剪 力 墙 裂 缝 处 理 方 案 编制人： 审核人： 审批人： 众科建设集团有限公司 经开未来城一标段项目经理部
2013年11月
经开未来城一标段地下室 剪力墙裂缝处理方案 该地下室结构与2013年8月16日下午17点开始浇筑A栋外剪力墙C50；P8抗渗砼，8月17日浇完A栋负二层剪力墙、柱，负一层梁板砼，砼标号分别为：C50；P8、C50、C35。混凝土成型后于8月21日拆模，拆模后因温差原因导致混凝土剪力墙出现裂缝现象。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致，要求我项目部针对该事项作出专项处理方案，我项目部组织专项技术小组，经决定采用聚氨酯涂膜（A、B双组聚氨酯）加玻璃丝布的方式处理裂缝，具体内容如下： 一、裂缝产生的特征与原因 （一）、地下室混凝土墙裂缝的主要特征 (1) 绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。 (2) 裂缝数量较多，宽度一般不大，超过0.3mm宽的裂缝很少见，大多数缝宽度≤0.2mm。 (3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。
(4) 裂缝出现时间多在拆模后不久。 （二）、裂缝主要原因 2.1 混凝土收缩 从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良等。 2.2 未设置施工缝 《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要 指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。 2.3 温差过大 包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。 2.4 地下室墙长期暴露 这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。同时还应注意，设计时地下室墙均按埋入土中或室内结构考虑，即伸缩缝最大间距为30m。实际施工中很难做到墙完成后立即回填土和完 成顶板，因此实际工程应取最大伸缩缝间距20m。这也是地下室墙裂缝普遍的一个因素。 2.5 混凝土施工质量差
框架填充墙的裂缝分析与解决方法 09建工2班蒋传琦20090806224 近年来，框架结构的建筑物越来越多，填充墙裂缝的质量问题也显得非常突出，而且不少外墙出现裂缝后都会产生渗水，影响正常使用。因此，填充墙裂缝的质量问题应认真治理 工程质量事故常见的有以下四类：a、砌体裂缝b、砌体强度不够c、砌体错位、变形d、砌体局部倒塌。其中砌体裂缝最为常见，性质也轻重不一，解决方法也有所不同。 裂缝是否需要处理和怎样处理，主要取决于裂缝的性质及其危害程度。例如，砌体因抗压强度不足而产生竖向裂缝，是构建达到临界状态的重要特征之一，必须及时采取措施加固或卸荷；而常见的温度裂缝一般不会危及结构安全，通常都不必加固补强。因此，根据裂缝的特征，鉴别裂缝的不同性质是非常重要的。 裂缝鉴别主要从以下几方面入手：1、材料质量2、建筑和构造不良3、结构设计失误4、地基变形5、施工工艺不当或质量差6、温度影响7、混凝土收缩等等。 比如材料质量问题，原因可能是钢筋的设置或水灰比配合不当。建筑和构造不良的原因可能是平面布置不合理，结构构造措施不力、变形缝设置不当、构造钢筋不足。结构设计的失误原因可能是手拉钢筋截面积太小或设计无抗裂要求、混凝土截面积太小抗扭能力不足等等。而房屋的不平衡沉降导致了地基变形从而产生裂缝。 除此以外，裂缝位置与分布特征裂缝发生在建筑物的第几层；裂缝在剪力墙上的位置等。裂缝的方向与形状裂缝的方向与主应力方向一般是垂直的，因此，分清裂缝方向很重要。常见的裂缝方向有横向、纵向、斜向、对角线以及交叉等。要注意区分裂缝的形状，如一端宽一端细、两端细中间宽、或宽度变化不大等。裂缝宽度指有代表性的、与裂缝方向垂直的缝宽，主要注意消除温度，适度对裂缝的宽度的影响。裂缝长度包括每条裂缝长度；裂缝是否贯穿全截面，或贯通构件全长；某个构件或某个建筑物裂缝总长度；单位面积的裂缝长度等数据。裂缝深度主要区别浅表裂缝、保护层裂缝、较深的甚至贯穿性裂缝。开裂时间它与裂缝性质有一定关系，因此要准确查清楚。应该注意发现裂缝的时间不一定就是开裂时间。裂缝的发展与变化指裂缝长度、宽度、深度和数量等方面的变化，并注意这些变化与温度、湿度的关系。 常见裂缝的鉴别要点从1、料温度变形系数差异2、温度变化3、填充墙体的形状、尺寸4、墙体的砌筑质量几点入手。 1、料温度变形系数差异：由于钢筋混凝土材料温度变形系数较小，加气混凝土轻质砌 块温度变形系数相对较大，故而在温度变化时，温度变形系数的差异导致两者温度变形的不同步性，从而产生了压应力和拉应力，特别是温度降低导致拉应力出现，到达一定的数 值，大于加气混凝土砌体的抗拉强度时，裂缝便会产生。 2、温度变化：由于裂缝是材料温度变形造成，所以温度变化是导致裂缝产生的另一原因。 当墙体粉刷完成达到初步凝固，钢板网、拉结筋与粉刷形成共同受力系统时，此时的温度为墙体的临界温度。当外界气温升高，填充墙与钢筋混凝土墙体之间产生压应力，因为砌体的抗压强度远大于其抗拉强度，一般不会有裂缝等破坏情况出现。当外界温度降低，低
地下室混凝土外墙裂缝处理方案 工程名称：淮安市新安医院病房楼扩建工程 建设单位：淮安新安医院 监理单位：江苏江淮管理公司 设计单位：淮安市建筑设计研究院有限公司 施工单位：江苏淮阴建设工程集团有限公司 一、地下室外墙混凝土在施工阶段常常会出现不同程度、不同数量的开裂，裂缝多为竖向裂缝。裂缝的主要原因是混凝土在干燥收缩时受到钢筋、边界约束后拉裂而产生的。混凝土干燥收缩是指置于饱和空气中的混凝土因水分散失而引起的体积缩小变形。混凝土中的水和周围的空气处于某一平衡状态，如果周围介质空气的状态发生变化，如温度改变，混凝土就会产生干燥收缩。干燥收缩包括发生在开始阶段不可逆收缩和再潮湿后的体积膨胀，及后期干燥时发生的可逆收缩。 同时影响混凝土干燥的因素还有：水灰比、水化程度、养护温度、含水量、水泥含量、构件厚度、体积和表面积之比、相对温度、干燥速率、干燥时间等。而地下室外墙混凝土拆模后，虽然进行了浇水养护，但由于受到现场条件的限制，不可能做到恒温湿养护，而只能采用浇水养护，因此必然导致外墙混凝土的干燥及收缩，同时由于地下室外墙混凝土体积和表面积之比较小，从而导致干燥速度快，时间短。 地下室混凝土开裂通常发生在浇筑后15天内，裂缝主要集中的墙高1、2处向上下扩展，根部及顶部几乎没有，沿墙长每2～3m一道。当然，地下室形状、设计构造、外墙长度、配筋及施工条件等都有一定的关系。 二、地下室外墙混凝土裂缝的预防措施 1、设计方面：选择适当的外墙厚度，1～2层地下室宜选400～500mm厚；地下室外墙每隔3～4m设附墙或暗柱，在外墙顶部、1/2墙高处，水平施工缝处设置暗梁，加强侧墙刚度，能够有效地防止裂缝产生；外墙水平钢筋设置在竖向钢筋外侧，间距≤150mm；采用冷轧带肋钢筋焊接网片或采用无粘结预应力钢筋混凝土技术，抗裂效果较明显；混凝土采用中强度（C30～C40）；留外墙垂直后浇带。 2、原材料及配合比：水泥应选用水化热较低的品种；砂采用中、粗砂。细度模数不低于2.6；石子在满足可泵性的条件下，尽可能选择大粒径、连续级配，砂石含泥量控制在1.5％之内；混凝土中掺入适量的膨胀剂，以补偿混凝土收缩；优化配合比，在保证混凝土和易性的前提下，降低水灰比，适当提高砂率和砂比，以减少毛细孔的数量和孔径。 3、施工养护方面：钢筋的间距、尺寸、保护的厚度要严格按设计和规范要求加以控制，外墙内外层钢筋之间用方箍加以支撑，纵横向钢筋采用每点绑扎；混凝土浇筑时，布料厚度控制在60cm左右，下料高度不超过3m，振动时要快插慢拔，暗柱和暗梁处仔细振捣；混凝土终凝后，立即开始浇水养护，拆模前
经开将来城一标段地下室 剪 力 墙 裂 缝 处 理 方 案 编制人： 审核人： 审批人： 众科建设集团有限公司 经开将来城一标段项目经理部 11月
经开将来城一标段地下室 剪力墙裂缝解决方案 该地下室构造与8月16日下午17点开始浇筑A栋外剪力墙C50；P8抗渗砼，8月17日浇完A栋负二层剪力墙、柱，负一层梁板砼，砼标号分别为：C50；P8、C50、C35。混凝土成型后于8月21日拆模，拆模后因温差因素导致混凝土剪力墙浮现裂缝现象。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致，规定我项目部针对该事项作出专项解决方案，我项目部组织专项技术小组，经决定采用聚氨酯涂膜（A、B双组聚氨酯）加玻璃丝布方式解决裂缝，详细内容如下： 一、裂缝产生特性与因素 （一）、地下室混凝土墙裂缝重要特性 (1) 绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。 (2) 裂缝数量较多，宽度普通不大，超过0.3mm宽裂缝很少见，大多数缝宽度≤0.2mm。 (3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。 (4) 裂缝浮现时间多在拆模后不久。 （二）、裂缝重要因素 2.1 混凝土收缩 从裂缝特性可见大多数均属收缩裂缝。地下室混凝土墙收缩较大重要因素有水泥用量过多、养护不良等。
2.2 未设立施工缝 《混凝土构造设计规范》规定：现浇钢筋混凝土墙伸缩缝最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要指出是，某些工程设计突破了规范规定后，地下室墙水平钢筋仍按构造配备，这是墙较易裂缝又一因素。 2.3 温差过大 涉及混凝土内外温差大、昼夜温差、日照下混凝土阴阳面温差、拆模过早及气候突变等因素影响。 2.4 地下室墙长期暴露 此类薄而长构造对温度、湿度变化较敏感，常因附加温度收缩应力导致墙体开裂。同步还应注意，设计时地下室墙均按埋入土中或室内构造考虑，即伸缩缝最大间距为30m。实际施工中很难做到墙完毕后及时回填土和完毕顶板，因而实际工程应取最大伸缩缝间距20m。这也是地下室墙裂缝普遍一种因素。 2.5 混凝土施工质量差 原材料质量不良、配合比不当、使用过期UEA微膨胀剂、坍落度控制差，施工中任意加水以及混凝土养护不良等因素，均会导致混凝土收缩加大而裂缝。 此外，当前地下室普遍采用泵送混凝土，由于泵送混凝土坍落度大，也导致收缩增长，裂缝也许性加大。 二、解决办法与工程实例
墙体抹面砂浆裂缝的原因及预防措施 抹面砂浆是指涂抹在建筑物或建筑构件表面的砂浆。根据抹面砂浆功能的不同，可将抹面砂浆分为普通抹面砂浆、装饰砂和具有某些特殊功能的抹面砂浆（如防水砂浆、绝热砂浆、吸音砂浆和耐酸砂浆等）。对抹面砂浆要求具有良好的和易性，容易抹成均匀平整的薄层，便于施工。还应有较高的黏结力，砂浆层应能与底面黏结牢固，长期不致开裂或脱落。处于潮湿环境或易受外力作用部位（如地面和墙裙等），还应具有较高的耐水性和强度。 一、内墙抹灰施工要点 1、抹灰层的层次 为了保证抹灰层质量，抹灰必须分层操作，通常分为不同构造的三个层次。 ①底层，主要起与基层粘结作用，并对基层进行初步找平，要求应有良好的保水性。底层灰的用料应根据基层材料种类的不同(如砖、混凝土或加气混凝土等)而选用不同的砂浆。一般底层灰砂浆较常用的是水泥砂浆、石灰砂浆、水泥石灰砂浆。底层灰厚度约为6.8mm。 ②中层，主要起找平作用，使物面平整，并弥补因底层收缩出现的裂纹。中层灰浆的种类一般参照底层灰的选择处理，即与底层灰选择同种砂浆，配比也大致相同。厚度略厚于底层灰，约为10mm。 ③面层(罩面)，主要为了获得平整、光洁地表面效果，起装饰作用。面层灰浆多为麻刀灰、纸筋灰、玻璃丝灰(纤维材料起良好的止裂作用)以及石灰砂浆，高级墙面用石膏灰浆。若用砂浆，配比中砂的用量要略为减少，细度要更细，以保证面层平整细腻。厚度约为2.5mm。 抹灰要分层进行的原因：①抹灰层分作用和用料不同的底层、中层和面层，
当然不能一次完成。②即使各层材料相同，若要一次完成，也有不易压实的操作困难。③厚厚的一层抹灰层自重大，当它超过砂浆与基层的粘结力时，抹灰层会掉落下来。采用分层抹灰，每层薄一些，并且后一层是在前一层6～7成干后抹上，此时前一层与前物面的粘结力已相当大，而后一层与前一层的粘结力只要承受薄薄的后一层自重。④使用含石灰膏的抹灰砂浆时，由于石灰膏的硬化是其主要成分Ca(OH)2吸收空气中的CO2。生成CaCO3和H2O(水分要蒸发)。而空气中CO2含量很少，所以石灰膏硬化很缓慢。若不分层抹灰，在厚厚的抹灰层深处，石灰膏长时间不能结硬。采用分层抹灰，每层薄一些，各层之间有一定的施工间歇，就能使各层的石灰膏有充分硬化的环境条件。 2、抹灰层厚度控制 内墙抹灰层平均总厚度应不大于下列规定：普通抹灰（l8mm）；中级抹灰（20mm）；高级抹灰（25mm）。抹灰层平均总厚度大于质量标准规定，不仅要增加造价，而且会影响质量。当抹灰层过厚时：①灰浆层自重大，易产生下垂现象，拉松灰浆与基层的粘结，导致出现空鼓。②抹灰层自重超过灰浆与基层的粘结力时，抹灰层脱落。③灰浆干燥收缩量大，所产生的收缩应力超过灰浆强度时，抹灰层开裂。另外，高级抹灰控制厚度要比普通抹灰大些，这是由于高级抹灰的表面平整度要求比普通抹灰要高些，即表面平整允许偏差要小些，抹灰层的表面平整是靠砂浆层厚度来调整的，表面平整度越高用以调整的砂浆层厚度应越宽裕些。 3、施工操作 一般抹灰按质量等级的不同，施工工序也不相同，但大致可分为：基层处理、贴灰饼冲筋、抹底层、中层、面层灰等。
地下室墙体裂纹处理方案 一、工程概况： 本工程位于安徽省合肥市新站区，天水路以南，皇藏峪路以西；是一组典型的综合住宅区。有三栋单体高层建筑、三栋单体多层建筑及一下沉式地下车库组成。 14#、15#、16#楼为三栋高层建筑，地下均为两层，其中15#楼东、16#楼东、北地下部分墙体作为地下室外墙，混凝土强度等级为C50抗渗等级P6，厚度为300MM。14#楼及15#、16#楼其他地下墙体均在地下车库以内，混凝土强度等级为C50。现场使用商品混凝土进行浇筑。 二、地下室外墙裂纹情况 16#、15#、14#楼三栋塔楼混凝土拆模龄期到达后，先后进行外 墙模板拆除、并及时进行养护。考虑到夏季高温的外部条件，项目部 采用南立面拆模后悬挂防晒网的措施，并进行及时足量的浇水，对墙 面进行养护。 约两天后出现裂纹，我单位对裂纹出现的部位、长度、宽度、 裂纹的形式进行了观测。通过观测与比较发现：裂纹宽度大多在0.2mm 以下，宽度较为均匀，均于底板大致成垂直状态，且分布比较有规律，基本分布在约束边缘柱与剪力墙交汇位置。现通过间断观察，可确 定裂纹宽度不再增长，长度不再延伸，可以确定墙体裂纹已经稳定。三、地下室裂纹原因分析
1.混凝土的收缩变形，C50混凝土作为高强度混凝土，其早期强度增长较快，混凝土收缩变形量较大。通过观察发现作为挡土墙使用的地下室外墙部分剪力墙，其混凝土为P6抗渗混凝土，较之无抗渗要求的剪力墙开裂较少。基本可以确定抗渗混凝土所添加的微膨胀剂在一定程度上中和了混凝土硬化过程中的体积收缩。 2.从浇筑到拆模养护的几天时间里，天气干燥高温，尤其拆模后的竖向结构洒水养护不充分，混凝土表面的水分散失过快，体积收缩变形大，导致开裂。现场通过统计发现南侧向阳一面的裂纹数量，明显多于北侧阴暗面的裂纹数量。 根据裂纹宽度及裂纹原因分析，地下室外墙裂纹为结构自应力导致，不影响结构的承载力。 四、裂缝处理措施 1.对于细微裂纹处理 对于裂纹较细（≦0.2mm）的，深度较浅的裂纹，因浆材难以灌入，现阶段不作处理，直接施工即可。 2.对于地下室挡土墙部位裂纹采用填充法处理 15#楼东、16#楼东、北地下墙体因为同时作为地下室挡土墙使用，有防水要求，需要待裂纹稳定后，用柔性材料处理，拟采用环氧树脂填充裂纹。首先将混凝土表面刷毛，清除表面附着污物，并清理干净，然后用环氧树脂、高强水泥嵌补混凝土表面裂纹部位，并涂刷均匀、密实。 五、地下室裂纹处的防水补强处理
高层建筑地下室外墙混凝土裂缝防治措施 地下室外墙裂缝是个很容易产生的普遍现象，为了防渗漏，分析了地下室钢筋混凝土外墙开裂的原因，提出了一些防治措施，通过工程实践的应用，取得了较好效果，施工期间及交付使用后来出现超过允许范围的裂缝。 1地下室外墙裂缝成因分析 地下室外墙在施工阶段特别是在混凝土浇筑后3-28d之间常常会出现不同程度、不同数量的开裂，裂缝多为竖向裂缝，裂缝的原因是多方面的，与地下室的平面形状、设计构造、外墙周长、配筋、施工及养护条件等都有关系。 1．1塑性收缩裂缝 混凝土在初凝前由于水分蒸发，内部水分不断向表面迁移，形成混凝土在塑性阶段体积收缩。一般混凝土的塑性收缩约为1%，坍落度大的混凝土则可达2%。当施工时温度高，相对湿度较低时，混凝土内部水分向表面迁移供应不上蒸发量的情况下，表面失水干缩受下面混凝土的约束，会出现不规则的塑性收缩裂缝。这种塑性收缩裂缝在混凝土初凝前，二次振捣(压抹)可以愈合，但是如果不及时处理，可能发展为贯通性有害裂缝。 1．2水化收缩及自干缩裂缝 水泥在水化反应过程中，会产生水化收缩。硅酸盐水泥的水化收缩量约为1%一2%。水化收缩在初凝前表现为浆体的宏观体积收缩，初凝后则在已形成的水泥石骨架内生成空隙。水泥在继续水化过程中不断消耗水分导致毛细孔中自由水减少，湿度降低，外部养护水供应不充分的情况下，内部产生自干燥现象。由于自干燥作用导致毛细孔内产生负压，引起混凝土自干燥收缩。由于一般混凝土的水胶比较高所以比较少发生自干燥收缩。但是对于高强商品混凝土水胶比可能小于O．35，自干燥收缩则不可忽略。 1．3温差胀缩裂缝 混凝土浇注后，水泥的水化热使混凝土内部温度升高，一般每100kg水泥可以使混凝土温度升高1O℃左右，加入混凝土的入模温度，在2—5d内，内部温度可达50℃一80℃，而混凝土的线膨胀系数约为10×10-6/℃。试验表明，在标准环境下，混凝土温度和环境温差大于25℃时，即出现肉眼可见的温差收缩裂缝。
剪力墙裂缝成因分析与防治措施 在剪力墙施工过程中，容易出现墙体开裂现象。根据多年的现场施工经验，本文从剪力墙裂缝的特征出发，就其产生的原因以及预防措施提出了一些个人的看法。 1 裂缝的一般特征和性质 钢筋混凝土剪力墙的裂缝一般可分为表面不规则裂缝、贯穿性裂缝。表面不规则裂缝一般出现在混凝土浇注后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。竖向贯穿性裂缝一般发生在混凝土浇注后若干天后（一般拆模后不久），由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，个别可达0.4～0.5mm甚至更深，缝深一般较大，最深者可贯穿墙体。因养护不好引起的表面不规则裂缝常不至于带来多少影响，且易于处理。 2 裂缝产生的原因分析 一般情况下，工程中构件裂缝产生的主要原因可分为两大类：一是动、静荷载和其他各种外荷载引起的裂缝；二是由混凝土内外温差、收缩或地基不均匀沉
降等变形荷载引起的裂缝。此外，设计体型和结构布置也是产生裂缝的一个重要原因。总之裂缝产生的原因很复杂，综合考虑设计、材料、施工及环境等各方面的因素，钢筋混凝土剪力墙裂缝主要由以下原因产生： 2.1 混凝土的收缩应力过大 混凝土的收缩应力过大收缩裂缝主要与水泥用量、骨料、构件长度及外加剂等因素有关。 （1）水泥用量 目前，随着我国高层建筑的不断发展，各种高强度混凝土也得到了广泛的应用，C50、C60乃至C80混凝土设计标号已屡见不鲜，由此相应的是水泥用量的增大、水灰比的减小。而水灰比是影响混凝土收缩的最主要因素。例如，当水灰比小于0.35时。体内相对湿度很快降至80%以下，自收缩引起的体积减小在8%左右，收缩值相当可观。 （2）骨料 预拌混凝土为了满足运输、泵送的要求。增加了细骨料用量，使得骨料的表面积增大，相应包裹在骨料上的水泥等胶凝材料变少，减弱了混凝土之间的连接能力，增大了混凝土的塑性收缩。
砌体结构墙体裂缝的预防及处理方法 近几年商品住宅楼的建筑规模越来越大,作为住宅楼的主要承重结构形式 的砌体结构——砖砌体出现的问题也随之增多,特别是墙体裂缝是最常见的问题。砌体裂缝的产生导致墙体渗漏,有的危及结构安全,从外观上影响建筑物的美观,可见预防砌体裂缝的产生及正确处理修补裂缝是一个急待解决的问题,必须引起业内人士的高度重视。下面谈一下砌体裂缝预防措施及处理方法。 砌体结构墙体裂缝产生的主要原因： 砌体结构虽然已广泛应用,但材料脆性大,抗剪强度差。在很多不利条件下,墙体都比较容易出现裂缝。造成墙体出现裂缝的原因,主要有以下几个: 1、地基不均匀沉降引起的墙体裂缝由于地质勘探不利,没有搞清地基 土层情况,很容易引起地基的不均匀沉降。当房屋中部的下沉值较两端大时,形成正向弯曲而造成正八字缝;房屋中部的下沉值较两端小时,其形成反向弯曲而造成倒八字缝。这种情况与第一种情况正好相反;当房屋一端地基较弱,建筑物一端较高或荷载较大时,造成一端沉降大而出现斜裂缝;当房屋出现正八字缝和倒八字缝时,若房屋的刚度较弱, 随着沉降的加剧,会在八字缝的中间出现一些竖向裂缝,一般是由砌体内的主拉应力大于砌体的抗拉强度引起的。 2、温度引起的墙体裂缝这类裂缝比较容易出现在墙体与其它构件接触 的地方,比如,墙体与圈梁的交接处。这是因为,由于混凝土的线膨胀系数与普通砖砌体的线膨胀系数有相当大的差别,在相同温差下,混凝土的伸缩要比砖砌体大1 倍左右。所以当温度变化较大时,容易产生裂缝。除了以上情况之外,局部荷载过大、施工工艺与施工方法等也可能引起墙体的裂缝产生。 3 预防砌体结构墙体裂缝的措施从墙体裂缝的产生原因不难看出,只
地下室砼外墙开裂的原因及预防措施 地下室砼外墙开裂的原因及预防措施 摘要：近年来，随着城市的发展，土地资源日益珍贵，地下空间的利用益加受到重视。不但高层、超高层建筑配有地下室，许多公共建筑、低层建筑也都配有地下室。而且为了尽量利用地下空间，地下室单层面积往往较上部工程的单层面积更大，地下室外墙多数设计为超长结构。但由于工程设计、施工以及工期等诸多方面的原因，混凝土地下室外墙裂缝现象普遍。针对地下室外围混凝土连续墙的裂缝问题，从泵送混凝土的采用、钢筋布置、墙体伸缩缝等方面，分析了裂缝产生的原因，从合理安排施工段、改进施工方法，改善养护方法等方面提出了裂缝的防范措施。 关键词：地下室；砼外墙开裂；混凝土；锈蚀 中图分类号：[TQ178]文献标识码：A文章编号： 前言 随着钢筋混凝土结构在现代建筑中的大量使用，当前地下室钢筋混凝土墙体的裂缝现象越来越普遍，这一现象的产生不仅会影响地下室墙体的使用功能，而且会造成墙体的渗漏，甚至影响结构的安全，成为影响建筑物质量安全的大问题，引起工程界高度重视。 1．地下室外墙裂缝产生的主要原因 近年来，随着泵送商品混凝土的发展，地下室外墙混凝土连续裂缝几乎遍及每一个工程。因裂缝而产生的渗水也屡见不鲜，控制其裂缝已成为混凝土施工的一项课题。 1.1裂缝情况地下室外墙混凝土连续裂缝一般于混凝土浇筑完毕后3d左右开始出现，其形状呈垂直状，从墙顶至墙底，裂缝宽度在0.1mm～0.5mm内，裂缝一般沿墙均匀布置，特别是在外墙，柱与墙相交处等部位出现。 1.2裂缝产生的原因
1.2.1混凝土的泵送混凝土施工一般均采用混凝土泵送技术，因混凝土需达到泵送要求，其坍落度一般要求在18cm左右，其同一强度的混凝土相对于传统的混凝土水泥掺量多，碎石粒小，水掺量多，这三大原因使混凝土产生裂缝的可能性大得多。 1.2.2钢筋的布置 （1）钢筋保护层大。因地下室特殊环境的要求，其外墙钢筋外围保护层要求大，一般为50mm以上，较厚的保护层使该部位混凝土收缩时不能获得钢筋的约束，形成裂缝，并可能进一步发展。 （2）部分设计配筋间距偏大。钢筋间距越大，产生裂缝的可能性就越大。 1.2.3墙体伸缩缝过长 现行《钢筋混凝土结构设计规范》规定地下室钢筋混凝土墙体设置伸缩缝的距离为30m，一般工程都不愿意留设或少留设伸缩缝，导致伸缩缝间距远远超过规范要求。混凝土硬化干燥时其本身的收缩率为0.05%～0.06%，其收缩在长、宽、厚三个方向都产生，但长度方向的收缩量要比其他两方向大得多，墙体长度越大，其累计收缩的量就越大，由此产生的相应力也越大，当墙体产生的力大于其强度时，在此部位产生裂缝。 1.2.4底板对墙体的约束地下室底板混凝土较墙体混凝土要早进行浇筑，其底板混凝土本身的收缩要早于墙体混凝土的收缩，当墙体混凝土收缩时，底板对此产生约束，从而使墙体产生相应力，底板产生压应力。在两侧应力叠加下，当其超过混凝土抵抗强度时，便形成裂缝。 1.2.5柱对墙体混凝土的约束 与地下室外墙现浇墙连的柱，本身是墙体的一部分，但其钢筋的配设要远远大于墙体的钢筋，因而其钢筋对混凝土产生收缩的约束要比墙体的约束大得多，从而加大了墙体自身收缩约束强度，相应提高了墙中的应力，因而该部位更容易出现裂缝。 1.2.6内外环境的影响地下室外墙连续墙混凝土浇筑后，其内外两侧的环境完全不同，外侧与大气相连，其混凝土表面温度易随着大气的变化而变化，墙体反复受到热冷变化而内侧已形成室内环境，变

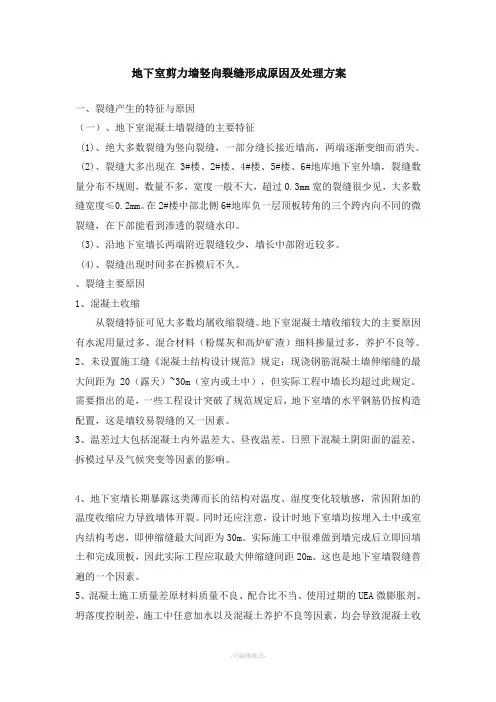

地下室剪力墙竖向裂缝形成原因及处理方案 一、裂缝产生的特征与原因 （一）、地下室混凝土墙裂缝的主要特征 (1)、绝大多数裂缝为竖向裂缝，一部分缝长接近墙高，两端逐渐变细而消失。 (2)、裂缝大多出现在3#楼、2#楼、4#楼、5#楼、6#地库地下室外墙，裂缝数量分布不规则，数量不多，宽度一般不大，超过0.3mm宽的裂缝很少见，大多数缝宽度≤0.2mm。在2#楼中部北侧6#地库负一层顶板转角的三个跨内向不同的微裂缝，在下部能看到渗透的裂缝水印。 (3)、沿地下室墙长两端附近裂缝较少，墙长中部附近较多。 (4)、裂缝出现时间多在拆模后不久。 、裂缝主要原因 1、混凝土收缩 从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、混合材料（粉煤灰和高炉矿渣）细料掺量过多，养护不良等。 2、未设置施工缝《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。 3、温差过大包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。 4、地下室墙长期暴露这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。同时还应注意，设计时地下室墙均按埋入土中或室内结构考虑，即伸缩缝最大间距为30m。实际施工中很难做到墙完成后立即回填土和完成顶板，因此实际工程应取最大伸缩缝间距20m。这也是地下室墙裂缝普遍的一个因素。 5、混凝土施工质量差原材料质量不良、配合比不当、使用过期的UEA微膨胀剂、坍落度控制差，施工中任意加水以及混凝土养护不良等因素，均会导致混凝土收
