剪力墙竖直裂缝分析
剪力墙竖直裂缝分析
一、工程概况
13#楼地下室长62.75m，宽51m,层高3.95m。地下室柱间距为3.9m至6.3m，地下室外剪力墙厚300mm。结构采用的是连续剪力墙，采用C40P6的商品砼。施工工艺上采用剪力墙、底板和顶板分开浇筑，地下室外剪力墙砼浇筑量约200m3，混凝土于2010年11月
二、地下室外剪力墙裂缝的特征和性质
外模于11月开始拆模，于第三天切割止水螺栓头的木工发现裂缝，我们就出现的裂缝的部位、长度、宽度、裂缝的形式进行观察，通过观察：裂缝由上而下，走向与底板成垂直状态，裂缝到顶板暗梁底至，到底板暗梁顶至，裂缝宽度在0.2mm左右，分布比较有规律，三条均分布在柱边0.3~0.5m的位置，且是在4.8m 与6.3m跨间的柱边，而裂缝在较大跨一边。
分析：综合目前对裂缝的研究现状，钢筋混凝土剪力墙的裂缝一般可分为表面不规则裂缝、贯穿性裂缝。表面不规则裂缝一般出现在混凝土浇注后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。竖向贯穿性裂缝一般发生在混凝土浇注后若干天后（一般拆模后不久），由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，个别可达0.4～0.5mm甚至更深，缝深一般较大，最深者可贯穿墙体。
由此分析可知13#楼裂缝属于竖向贯穿性裂缝。
三、裂缝产生的原因分析
一般情况下，工程中构件裂缝产生的主要原因可分为两大类：一是动、静荷载和其他各种外荷载引起的裂缝；二是由混凝土内外温差、收缩或地基不均匀沉降等变形荷载引起的裂缝。此外，设计体型和结构布置也是产生裂缝的一个重要原因。分析：根据力学原理来说，产生裂缝的原因不同，所产生裂缝的分布、裂缝的形状也不同。若由主应力与次应力的原因产生的裂缝大多与构件的长边方向是呈45°分布，也就是工程、力学上常提起的45°斜裂缝。通过我们拆除外模后所观察到的，还没有施加外荷载时，已经产生了早期裂缝，且裂缝几乎垂直于底板，分布比较有规律，大多分布在柱边的位置，这与大多数相似工程的地下室剪力墙产生的裂缝分布及形状一致。因此，不难分析，该剪力墙裂缝的成因不是由应力产生的，而是由变形变化引起的。
综上分析13#楼裂缝成因最有可能是：砼收缩裂缝；强约束裂缝，建筑体形引起裂缝；表层素混凝土厚度的影响的裂缝。
1、砼收缩的三种情况
1.1、干缩。砼在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着砼水化作用的发生，砼中的部分水份被吸收部分水份被蒸发，体积有一定的缩小。干缩量与水泥用量、水灰比的大小有关。水泥用量多、水灰比小的砼其收缩亦大。同时砼收缩量与气候有关，夏季气温高，气候干燥，砼中水
份蒸发快，收缩也快。砼体积收缩，使砼产生内应力，当收缩快和收缩大时砼就会产生裂缝，干缩裂缝一般都是表面的，不规则和不连续的。干缩裂缝在施工中发生，也能在施工中处理好。外界温度的变化产生砼收缩。
1.2、砼内部温度变化产生收缩裂缝。根据实际测定，砼从搅拌机出斗就有水化热产生，温度由低到高，到砼成型以后第3-4天，水化热到达高峰，其温度较自然温度升高30-40℃，以后逐步下降，半个月以后接近自然界温度。与地下室墙连体的部分框架柱，断面边长都大于1m，属大体积砼，水化热高，表面暴露在空气中，散热快，内部砼热量散发不出来，内外温差大，若采取措施不当，表面砼就会产生裂缝。对于框架柱与外墙连体的节间来讲，大体积砼的框架柱可视为一个较大的热源体，而与之连体的墙体薄，且与外界空气接触面较大，散热快。当框架柱砼内大量发热膨胀时，墙体已开始降温收缩，由于连结在一起的两个构件之间产生温差，变形不同步协调，在柱子附近和墙中间出现裂缝是符合规律的。由此可知商品砼中水泥品种、水泥用量、骨料粗细及外加剂是导致裂缝的主要原因之一。
当然由于剪力墙养护不足，墙体表面积大水分散失快，体积收缩大，而内部湿度变化相对较小，体积收缩较小，表面收缩变形受到内部混凝土的约束而产生拉应力，引起混凝土表面开裂。墙体模板的拆除时间过早，混凝土表面温度急剧变化，产生较大的降温收缩，表面受到内部混凝土的约束，将产生很大的拉应力（内部混凝土温度变化相对较小，受自约束而产生压应力），而混凝土早期抗拉强度和弹性模量较低，因而出现墙体表面较浅范围内的裂缝。
2、强约束引起裂缝约束是对结构构件活动和变形的制约，约束分为内部约束和外部约束。①地下室属连续超静定结构，它的内部约束主要有：砼墙内配筋对砼收缩变形的约束；墙体内收缩变形小的部分对收缩变形大的部分的约束；墙体内暗柱、暗梁对墙板收缩变形的约束；长度大的砼墙，墙端与墙中收缩变形的相互约束。②外部约束主要是超静定结构的多余联系，如墙体以下的基础和底板，墙体顶上的楼板或梁，墙体两端的附墙柱或电梯井筒等。当墙体砼收缩变形产生内应力，若外约束很强，产生的内应力不能造成约束变形时，则墙体砼出现开裂，尤其是早期砼容易开裂，因为砼早期抗拉强度较低。墙体的最大外约束应力一般都产生在外约束的边缘，即墙体与柱、筒体、基础、底板、梁等交接处。但实际裂缝并非在墙与约束体的交接处，而是离开0.3～0.5m，其理由是裂缝由约束产生，反过来约束又能推迟裂缝的出现和限制裂缝的扩展，这就是人们常说的“模箍作用”。
3、建筑物的形体及结构构件断面对墙体裂缝的影响。①墙、柱连体的影响。地下室墙与部分框架柱连体，框架柱断面大，墙板厚度小，柱墙连接断面变化大，不利于防止墙体裂缝，其原因除了柱墙砼水化热产生温差收缩变化和大柱子给墙板增加约束造成墙体裂缝以外。②建筑物平面形状的影响。经观察，凡矩形、方形、梯形等直线段比较的平面形状，墙体产生裂缝的较多，而曲线、弧线和折线较多的建筑物墙体裂缝却极少。因为直线是两点的最短距离，直线墙收缩变形的内约束较大，直线方向无伸展的余地。而曲线、弧线、折线有一定的伸展余地，内约束力比直线墙小。③建筑物体形的影响。因为追求建筑艺术造型的美观，现代建筑造型越来越复杂，竖向高低错落，横向凸出凹进，大大增加了结构设计的难度，亦增加了结构出现裂缝的机会。有些是使用功能的要求，如高层建筑大都在负一层楼设车库，车道外墙与大楼地下室外墙相交处如若处理不好，亦较容易
产生裂缝。为了达到在有限的土地上建较大面积的建筑物，因此常常在一个裙房或一个地下室上建两幢高层塔楼，因为荷重不同，地基和基础压缩的差异，在两幢塔楼与裙房连联结处的墙板和梁上都较容易产生裂缝。
由2、3点的分析就不难得出13#楼外剪力墙裂缝部位、形式。
4、表层素混凝土厚度的影响
施工中，由于构造方面的原因，混凝土表层厚度偏大，加上温州的混凝土粗骨料的质量不是很可观（细砂及含泥量），导致混凝土开裂，原因常见有以下几种。
(1)规范要求防水混凝土迎水面保护层为5 cm，如此厚的紊混凝土很难不开裂。
(2)墙内竖向钢筋需穿进地梁内和梁顶暗梁内，水平钢筋需穿暗柱竖筋，由此会造成整片墙的钢筋网片内缩，墙外侧紊混凝土厚度偏大，也会造成裂缝。综合以上所述，产生墙体裂缝的原因很多，但砼内部水化热的变化所引起的墙体伸缩变形是产生裂缝的主要原因。墙体砼降温出现温差及砼收缩当量温差产生内应力，当水平拉应力σx(y)超过砼抗拉强度时便会引起竖向裂缝。砼初期抗拉强度很低，因此这种现象会经常发生。事实上，在竖直方向也有应力σz的作用，但因墙体高度不大，温度变形极小，且上部无约束作用，又配有竖钢筋抗拉，故不会出现水平裂缝。由于墙体两端与框架柱连接，框架柱是一个较强的约束体，当水化热降温墙体收缩时，约束了墙体沿水平方向的收缩变形，致使墙柱连结处及墙中出现裂缝。
四、裂缝的预防和治理措施
（1）调整混凝土各组分。如采用高标号水泥，减小水泥用量；尽量使用低水化热的水泥；严格控制外加剂的品种及用量；砂宜采用中砂，保证石子级配良好，并严格控制砂石含泥量。
（2）拆模及养护。适当延长剪力墙混凝土的拆模时间，并且拆模时不要马上移走模板，而是先让模板拆开一条缝隙作浇水养护用，从而改善混凝土的养护环境以达到控制墙体裂缝的目的。特别是预拌混凝土早期水化快，水化热发展快，拌合物保水性强，泌水小，为此，施工过程中应特别注意加强养护环节的管理及防护措施的应用。施工中当混凝土密实后，应尽可能早地覆盖养护，及时喷水，适当延长养护时间，这样，既可以减少内外部温差，又可以保证早期湿养护和后期养护的最佳效果。
（3）混凝土中掺加膨胀剂。微膨胀剂由于在一定程度上补偿了收缩应力，
能有效减少混凝土收缩裂缝。
（4）剪力墙上增开"结构小洞"。这可能是最有效的方法，通过开洞把长墙变成短墙，减少混凝土收缩变形的约束，使混凝土收缩应力得到释放，从而达到控制墙体裂缝的目的，但必需重新对结构进行计算，确保结构的安全及正常的使
用功能。
（5）留置后浇带。即先浇注后浇带两侧混凝土，约两个月后当混凝土收缩变形趋于稳定时，再浇筑留缝部位，从而避免因收缩应力而出现裂缝。
（6）在剪力墙中部设置暗梁（或设置顶部暗圈梁）。这样贯穿性裂缝只能裂到梁底，而不至裂到楼面板底，可有效减小有害裂缝的长度。
（7）调整水平钢筋配筋方案。将剪力墙水平钢筋置于竖向钢筋外侧，有效
减小了混凝土保护层厚度，增强了剪力墙表层混凝土的抗裂性。
剪力墙出现裂缝的原因及控制 剪力墙是在房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载的墙体，防止结构剪切破坏。本工程共发现12处墙体含有细微裂缝，我单位针对收集的数据进行了初步分析： 1、裂缝的一般特征和性质 总结我单位在实际工程中的施工经验，本工程钢筋混凝土剪力墙的裂缝分为两种：表面不规则裂缝、贯穿性裂缝。 1）表面不规则裂缝：一般出现在混凝土浇筑后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。 2）竖向贯穿性裂缝一般发生在混凝土浇筑若干天后(拆模后不久)，由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，缝深一般较大，最深者可能会贯穿墙体。因养护不好引起的表面不规则裂缝不至于带来多少影响，且易于处理。 2、裂缝产生的原因分析 工程施工中构件裂缝产生的主要原因可分为两大类: 一是动、静荷载和其他各种外荷载引起的裂缝； 二是由混凝土内外温差、收缩或地基不均匀沉降等变形荷载引起的裂缝。裂缝产生的原因很复杂，综合考虑设计、材料、施工及环境等各方面的因素，钢筋混凝土剪力墙裂缝主要由以下原因产生：
2.1 混凝土的收缩应力过大 混凝土的收缩应力过大，收缩裂缝主要与水泥用量、骨料、构件长度及外加剂等因素有关。 2.1.1 水泥用量 水泥用量的增大、水灰比的减小影响混凝土收缩的最主要因素。 2.1.2 骨料 为了满足运输、泵送的要求，预拌混凝土增加了细骨料用量，使得骨料的表面积增大，相应包裹在骨料上的水泥等胶凝材料变少，减弱了混凝土之间的连接能力，增大了混凝土的塑性收缩。 2.1.3 构件长度 我们发现裂缝集中在跨度6-8米的墙体，显然构件长度的提高，对于相同的混凝土收缩率而言，收缩的绝对值增大。如未采取相应措施，则极易产生裂缝。 2.1.4 外加剂 外加剂在混凝土中掺量少，作用大。目前使用的混凝土中普遍掺有减水剂、缓凝剂、防水剂等多种外加剂。外加剂对混凝土性能影响极大，可能是导致混凝土开裂的重要原因。（本工程设计要求增加抗裂纤维及膨胀剂的要求） 2.2混凝土的温度应力过大 温度裂缝主要与水泥品种、养护条件、拆模时间及温差等因素有关: 2.2.1 水泥品种
盛华?半岛阳光工程 基础剪力墙混凝土 开裂处理方案 02802Q10533R2L 02803E10008R2L 02803S10005R2L CNAS C028-Q CNAS C028-E CNAS C028-S GB/T19001-2008 质 量 管 理 体 系 GB/T24001-2004 环 境 管 理 体 系 GB/T28001-2001 职 业 健 康 安 全 管 理 体 系
基础剪力墙混凝土开裂处理施工方案审核、审批意见表 1
一、工程概况及基本情况 工程位于项目位于融安县县城209国道东面，南北临城市道路。根据建设单位提供的资料及从现场了解到，施工现场基本平整，道路畅通。四周无高层建筑遮挡。 产生裂缝的是盛华?半岛阳光住宅小区一期2#楼工程基础剪力墙，裂缝5条，开裂宽度约为0.2毫米左右，每条裂缝开裂长度约4米，基本沿基础柱与剪力墙交接处偏1米处约开裂；经5天左右的监控，发现裂缝已无继续开裂。 二、混凝土裂缝产生原因分析 2.1、干缩。砼在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着砼水化作用的发生，砼中的部分水份被吸收部分水份被蒸发，体积有一定的缩小。干缩量与水泥用量、水灰比的大小有关。水泥用量多、水灰比小的砼其收缩亦大。同时砼收缩量与气候有关，夏季气温高，气候干燥，砼中水份蒸发快，收缩也快。砼体积收缩，使砼产生内应力，当收缩快和收缩大时砼就会产生裂缝。 2.2、砼内部温度变化产生收缩裂缝。根据实际测定，砼从搅拌机出斗就有水化热产生，温度由低到高，到砼成型以后第3-4天，水化热到达高峰，其温度较自然温度升高30-40℃，以后逐步下降，半个月以后接近自然界温度。断面边长大于1m的剪力墙，属大体积砼，水化热高，表面暴露在空气中，散热快，内部砼热量散发不出来，内外温差大，若采取措施不当，表面砼就会产生裂缝。对于框架柱与墙连体的节间来讲，大体积砼的框架柱可视为一个较大的热源体，而与之连体的墙体薄，且与外界空气接触面较大，散热快。当框架柱砼内大量发热膨胀时，墙体已开始降温收缩，由于连结在一起的两个构件之间产生温差，变形不同步协调，在柱子附近和墙中间出现裂缝是符合规律的。商2
带人防结构地下室剪力墙裂缝实例分析 1 引言 高层建筑地下室混凝土浇筑属于大体积混凝土施工，混凝土浇筑完成后，剪力墙上往往会出现自下而上，中间宽、两端窄的竖向裂缝或斜向裂缝，而且裂缝均为内外贯穿。若地下室外围剪力墙回填土已完工，并停止降水，此时地下室常常会发生大面积的渗漏，不仅会降低建筑物使用功能的要求，还会影响主体结构的强度和整体性，甚至破坏结构的耐久性[1]。因此，分析裂缝产生的原因，采取措施避免裂缝的产生并控制其发展显得尤为重要。 本文结合某高层建筑带人防结构地下室剪力墙出现大面积裂缝，对裂缝进行检测、评定，并对其产生的原因进行分析，最后对裂缝的修补提出合理化建议。 2 工程概况 某商住楼项目工程为钢筋混凝土框架-核心筒结构，地下一层，地上十六层，基础类型为Φ600、Φ800钻孔灌注桩基础，建筑结构安全等级为二级，地基基础设计等级为乙级，地下室防水抗渗等级P6，建筑合理使用年限为50年。人防部分战时为甲类核六级常六级二等人员掩蔽所，平时为汽车库。该工程建筑场地类别为= 3 \* ROMAN III类，抗震设防烈度为6度，设计地震分组为第一组，抗震设防分类为丙类。 该地下室平面形状大致呈矩形，平面尺寸为56.6m×79.7m。地下一层层高为4.0m，地下室外墙厚度为300mm，底板厚度450mm。地下室顶部梁板混凝土强度设计等级为C40，地下室底板、柱、核心筒剪力墙、外围剪力墙混凝土强度设计等级均为C45。施工时沿结构长度方向留有一条后浇带。地下室平面图如图1所示。
图1 地下室平面示意图 商住楼目前上部主体结构已结顶，地下室外侧回填土大部分已完工且停止施工降水，在地下室剪力墙混凝土表面发现多处渗漏水，同时发现几乎每片剪力墙上均有多条竖向或斜向裂缝,裂缝集中于剪力墙下部，裂缝高度约在 2.5m~3.5m。为确保地下室剪力墙结构的安全及后续的正常使用，业主委托第三方具有资质的检测机构对其裂缝进行检测、评定。 3 检测与鉴定 3.1 主要检测内容 (1) 地下室顶板梁、柱、剪力墙混凝土抗压强度检测； (2) 地下室剪力墙钢筋布置检测； (3) 地下室可视部分剪力墙裂缝情况检测； (4) 地下室沉降观测。 3.2 检测鉴定情况 (1) 采用回弹法对地下室顶板梁、柱、剪力墙的混凝土抗压强度进行抽检，抽检结果表明：顶板梁的混凝土强度推定值在41.4MPa~43.5MPa之间，符合设计要求；柱和剪力墙混
经开未来城一标段地下室 剪 力 墙 裂 缝 处 理 方 案 编制人： 审核人： 审批人： 众科建设集团有限公司 经开未来城一标段项目经理部
2013年11月
经开未来城一标段地下室 剪力墙裂缝处理方案 该地下室结构与2013年8月16日下午17点开始浇筑A栋外剪力墙C50；P8抗渗砼，8月17日浇完A栋负二层剪力墙、柱，负一层梁板砼，砼标号分别为：C50；P8、C50、C35。混凝土成型后于8月21日拆模，拆模后因温差原因导致混凝土剪力墙出现裂缝现象。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致，要求我项目部针对该事项作出专项处理方案，我项目部组织专项技术小组，经决定采用聚氨酯涂膜（A、B双组聚氨酯）加玻璃丝布的方式处理裂缝，具体内容如下： 一、裂缝产生的特征与原因 （一）、地下室混凝土墙裂缝的主要特征 (1) 绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。 (2) 裂缝数量较多，宽度一般不大，超过0.3mm宽的裂缝很少见，大多数缝宽度≤0.2mm。 (3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。
(4) 裂缝出现时间多在拆模后不久。 （二）、裂缝主要原因 2.1 混凝土收缩 从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良等。 2.2 未设置施工缝 《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要 指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。 2.3 温差过大 包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。 2.4 地下室墙长期暴露 这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。同时还应注意，设计时地下室墙均按埋入土中或室内结构考虑，即伸缩缝最大间距为30m。实际施工中很难做到墙完成后立即回填土和完 成顶板，因此实际工程应取最大伸缩缝间距20m。这也是地下室墙裂缝普遍的一个因素。 2.5 混凝土施工质量差
泰莱新城三期工程外墙渗水原因分析与治理方案 一、工程基本概况 泰莱新城三期21#、22#、28#、29#楼为多层6+1，31#、32#楼为多层5+1，框架结构。填充墙内墙体材料为水泥砖，外墙体材料为轻集料水泥多孔保温砖。 二、工程治理内容 泰莱新城三期21#、22#、28#、29#、31#、32#楼所有东西山墙及南北外墙（局部）裂 缝修补及维护工作（外墙采用搭设扣件式钢管脚手架施工）。 三、外墙渗水的类型 1、填充墙面渗水 外墙层间梁下与墙体搭接处；层间墙中段900高腰梁上与墙体搭接处；局部层间墙有水平裂缝；缝长延伸到门窗边或柱边；有的裂缝宽度达1㎜。部分柱与墙体搭接处存在竖向裂缝，部分裂缝宽度有1㎜；窗台两角出现呈八字形微小裂缝及窗台板上水平裂缝， 尤其是在东西山墙和顶层较为严重。裂缝早上不明显，晴天的午后变得明显。 2、外墙门窗框周边渗水 渗水部位在窗台及下框两边角、铝合金外门窗拼管缝处、边框和上框与外墙交界处，其中下框两边角处渗水最为严重。 3、外墙洞、孔渗水 较为普遍的渗水部位是出现在外墙空调孔、给排水和煤气管的固定件钻孔。 四、外墙渗水的机理和原因分析 1、材料方面 ①框架填充墙是由混凝土和砖砌体组合而成的，但这两种材料的温变膨胀系数不同。在相同的温度下，变形值不同而产生裂缝，这种显现一般发生在混合结构处。②本工程外墙填充墙采用水泥多孔保温砖，该砖吸水性低，砂浆硬化慢在其强度不足时过早立模及混凝土浇注产生早期砌体位移、松动、开裂。③该砖为水泥制品，干燥收缩是其特性， 其收缩率在0.35mm／m-0.45mm／m间，比粘土砖的温度线膨胀系数大，水泥收缩在180d后才趋于稳定，水泥的干缩加大了水泥多孔保温砖的内力。本工程外墙裂缝属于 温度应力裂缝和砖砌体干缩裂缝，雨水在风压作用下沿裂缝渗入室内。
框架填充墙的裂缝分析与解决方法 09建工2班蒋传琦20090806224 近年来，框架结构的建筑物越来越多，填充墙裂缝的质量问题也显得非常突出，而且不少外墙出现裂缝后都会产生渗水，影响正常使用。因此，填充墙裂缝的质量问题应认真治理 工程质量事故常见的有以下四类：a、砌体裂缝b、砌体强度不够c、砌体错位、变形d、砌体局部倒塌。其中砌体裂缝最为常见，性质也轻重不一，解决方法也有所不同。 裂缝是否需要处理和怎样处理，主要取决于裂缝的性质及其危害程度。例如，砌体因抗压强度不足而产生竖向裂缝，是构建达到临界状态的重要特征之一，必须及时采取措施加固或卸荷；而常见的温度裂缝一般不会危及结构安全，通常都不必加固补强。因此，根据裂缝的特征，鉴别裂缝的不同性质是非常重要的。 裂缝鉴别主要从以下几方面入手：1、材料质量2、建筑和构造不良3、结构设计失误4、地基变形5、施工工艺不当或质量差6、温度影响7、混凝土收缩等等。 比如材料质量问题，原因可能是钢筋的设置或水灰比配合不当。建筑和构造不良的原因可能是平面布置不合理，结构构造措施不力、变形缝设置不当、构造钢筋不足。结构设计的失误原因可能是手拉钢筋截面积太小或设计无抗裂要求、混凝土截面积太小抗扭能力不足等等。而房屋的不平衡沉降导致了地基变形从而产生裂缝。 除此以外，裂缝位置与分布特征裂缝发生在建筑物的第几层；裂缝在剪力墙上的位置等。裂缝的方向与形状裂缝的方向与主应力方向一般是垂直的，因此，分清裂缝方向很重要。常见的裂缝方向有横向、纵向、斜向、对角线以及交叉等。要注意区分裂缝的形状，如一端宽一端细、两端细中间宽、或宽度变化不大等。裂缝宽度指有代表性的、与裂缝方向垂直的缝宽，主要注意消除温度，适度对裂缝的宽度的影响。裂缝长度包括每条裂缝长度；裂缝是否贯穿全截面，或贯通构件全长；某个构件或某个建筑物裂缝总长度；单位面积的裂缝长度等数据。裂缝深度主要区别浅表裂缝、保护层裂缝、较深的甚至贯穿性裂缝。开裂时间它与裂缝性质有一定关系，因此要准确查清楚。应该注意发现裂缝的时间不一定就是开裂时间。裂缝的发展与变化指裂缝长度、宽度、深度和数量等方面的变化，并注意这些变化与温度、湿度的关系。 常见裂缝的鉴别要点从1、料温度变形系数差异2、温度变化3、填充墙体的形状、尺寸4、墙体的砌筑质量几点入手。 1、料温度变形系数差异：由于钢筋混凝土材料温度变形系数较小，加气混凝土轻质砌 块温度变形系数相对较大，故而在温度变化时，温度变形系数的差异导致两者温度变形的不同步性，从而产生了压应力和拉应力，特别是温度降低导致拉应力出现，到达一定的数 值，大于加气混凝土砌体的抗拉强度时，裂缝便会产生。 2、温度变化：由于裂缝是材料温度变形造成，所以温度变化是导致裂缝产生的另一原因。 当墙体粉刷完成达到初步凝固，钢板网、拉结筋与粉刷形成共同受力系统时，此时的温度为墙体的临界温度。当外界气温升高，填充墙与钢筋混凝土墙体之间产生压应力，因为砌体的抗压强度远大于其抗拉强度，一般不会有裂缝等破坏情况出现。当外界温度降低，低
经开将来城一标段地下室 剪 力 墙 裂 缝 处 理 方 案 编制人： 审核人： 审批人： 众科建设集团有限公司 经开将来城一标段项目经理部 11月
经开将来城一标段地下室 剪力墙裂缝解决方案 该地下室构造与8月16日下午17点开始浇筑A栋外剪力墙C50；P8抗渗砼，8月17日浇完A栋负二层剪力墙、柱，负一层梁板砼，砼标号分别为：C50；P8、C50、C35。混凝土成型后于8月21日拆模，拆模后因温差因素导致混凝土剪力墙浮现裂缝现象。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致，规定我项目部针对该事项作出专项解决方案，我项目部组织专项技术小组，经决定采用聚氨酯涂膜（A、B双组聚氨酯）加玻璃丝布方式解决裂缝，详细内容如下： 一、裂缝产生特性与因素 （一）、地下室混凝土墙裂缝重要特性 (1) 绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。 (2) 裂缝数量较多，宽度普通不大，超过0.3mm宽裂缝很少见，大多数缝宽度≤0.2mm。 (3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。 (4) 裂缝浮现时间多在拆模后不久。 （二）、裂缝重要因素 2.1 混凝土收缩 从裂缝特性可见大多数均属收缩裂缝。地下室混凝土墙收缩较大重要因素有水泥用量过多、养护不良等。
2.2 未设立施工缝 《混凝土构造设计规范》规定：现浇钢筋混凝土墙伸缩缝最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要指出是，某些工程设计突破了规范规定后，地下室墙水平钢筋仍按构造配备，这是墙较易裂缝又一因素。 2.3 温差过大 涉及混凝土内外温差大、昼夜温差、日照下混凝土阴阳面温差、拆模过早及气候突变等因素影响。 2.4 地下室墙长期暴露 此类薄而长构造对温度、湿度变化较敏感，常因附加温度收缩应力导致墙体开裂。同步还应注意，设计时地下室墙均按埋入土中或室内构造考虑，即伸缩缝最大间距为30m。实际施工中很难做到墙完毕后及时回填土和完毕顶板，因而实际工程应取最大伸缩缝间距20m。这也是地下室墙裂缝普遍一种因素。 2.5 混凝土施工质量差 原材料质量不良、配合比不当、使用过期UEA微膨胀剂、坍落度控制差，施工中任意加水以及混凝土养护不良等因素，均会导致混凝土收缩加大而裂缝。 此外，当前地下室普遍采用泵送混凝土，由于泵送混凝土坍落度大，也导致收缩增长，裂缝也许性加大。 二、解决办法与工程实例
关于信阳恒大名都3、4#楼墙面空鼓开裂的处理方案 信阳恒大名都3#楼31-32层、4#楼18-32层部分墙面出现空鼓开裂现象，墙面空鼓主要存在于剪力墙抹灰处，墙面抹灰裂缝主要存在于梁底与砌体墙交接处和墙面线管开线槽处。为更好地指导项目施工，避免类似情况的再次发生，特编写此处理方案。 原因分析 1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行毛化处理时，工人质量意识淡薄，处理不到位，喷洒不均匀，且对毛化后的墙面养护时间（应在终凝后浇水养护，直到水泥砂浆疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、抹灰时，一些工人没有按交底施工，抹灰一次成型，抹灰没有分两次进行。 4、抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生
拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。 5、拌和使用的砂浆配合比不正确，或砌块破损、断裂。砂浆的配合比达不到设计要求时，砂浆的粘结力与强度不够，抹灰层与墙面粘结不紧密而导致空鼓；若砌块破损、断裂时，砌体墙本身有缝隙而导致抹灰面出现空鼓或裂缝。 6、安装施工队伍，在墙上开挖线槽，施工洞，且填补方法不当。 7、部分薄弱环节和剪力墙、柱、梁与砌体墙的交接处缺乏加强和构造措施，顶砖斜砌间隔时间过短，不满足规范要求，特别是梁底部位，由于砌体发生少许的沉降，使砌体墙与梁底分离形成裂缝；除此之外，砌体与砼各自收缩，形成裂缝。 8、当抹灰墙面面积过大时，没有设置分格缝，导致面积过大，抹灰层收缩导致裂缝。 修补措施 1、墙面抹灰层空鼓开裂处理： 当抹灰施工后发生空鼓时，抹灰空鼓处只能作返工处理。具体方法为：先将空鼓部分凿去，四周凿成方块形或圆形，并凿进结合良好处30～50mm，边缘凿成斜坡形，用钢丝刷刷掉墙面松散灰皮处理时，水泥采用硅酸盐水泥，严禁混用不同品种、不同强度等级的水泥，砂采用中、粗砂，过8mm孔径筛子，含泥量不大于3%。底层表面适当凿毛或毛化，凿好或毛化后，将修补处周围100mm 范围内清理干净。修补前1d，用水冲洗，使其充分湿润，一天内最好浇水湿润两次。修补时，先在底面及四周刷
剪力墙漏水修复施工方 案 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
剪力墙漏水修复工程 施工方案 一、工程概况 本项目为框架结构，层数三层，一层临土的侧墙按地下室防水标准设防，防水等级为Ⅰ级，防水按照GB50108-2008《地下工程防水技术规范》采用结构防水砼自防水与迎水面附加柔性防水层相结合的做法，防水砼抗渗等级为P6。 二、渗漏治理方案 本工程为治渗堵漏工程，现场具体情况如下：商业C区一层临土侧墙(1/C-4~C-11/C-F)，长，高，出现31道裂缝，裂缝宽度≤，并引起渗漏。主要诱因经我司分析为砼收缩裂缝，为保证地下室经后使用功能，特制定此处理方案。 结合现场情况，我方将采取重点堵漏和大面防水结合的方案进行堵漏。具体方案如下： 1、重点堵漏，找出裂缝，采用化学注浆技术，重点止着明水； 2、采用“堵漏王”大面防水处理防治混凝土毛细孔的渗水。 三、施工准备 （一）材料选择 1、注浆堵漏材料 水溶性聚氨脂，本材料是由甲苯二异氰酸酯（TDI）和水溶性聚醚进行聚合反应而成的高分子化合物。该材料是单组份注浆材料，与水具
有良好的混溶性，浆液遇水后会自行分散、乳化，浆液中游离的异氰酸根（-NCO）会与水进行聚合反应，聚合后的固结体具有良好的延伸性、弹性和抗渗性，在水中永久保持原形，并具有耐低温性，浆液遇水后发泡膨胀，发泡体积可增大2倍（膨胀率可通过配方进行调整），从而堵塞水道，达到止水的作用。 水溶性聚氨酯是国际上公认的新型优质防水材料，在国内地下堵漏止水工程中被广泛材料，收以良好的效果。 2、堵漏王 ①单组份灰色粉体； ②用途广泛，使用方便，加水调和即可使用。 ③无毒、无味、无污染，可应用于饮用水工程。 ④防水、防潮、防渗效果好，长期耐水性能优异。 ⑤适用于混凝土表面快速堵漏，防水防渗，迎水面、背水面均可使用。 （二）设备机械配备
剪力墙裂缝成因分析与防治措施 在剪力墙施工过程中，容易出现墙体开裂现象。根据多年的现场施工经验，本文从剪力墙裂缝的特征出发，就其产生的原因以及预防措施提出了一些个人的看法。 1 裂缝的一般特征和性质 钢筋混凝土剪力墙的裂缝一般可分为表面不规则裂缝、贯穿性裂缝。表面不规则裂缝一般出现在混凝土浇注后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。竖向贯穿性裂缝一般发生在混凝土浇注后若干天后（一般拆模后不久），由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，个别可达0.4～0.5mm甚至更深，缝深一般较大，最深者可贯穿墙体。因养护不好引起的表面不规则裂缝常不至于带来多少影响，且易于处理。 2 裂缝产生的原因分析 一般情况下，工程中构件裂缝产生的主要原因可分为两大类：一是动、静荷载和其他各种外荷载引起的裂缝；二是由混凝土内外温差、收缩或地基不均匀沉
降等变形荷载引起的裂缝。此外，设计体型和结构布置也是产生裂缝的一个重要原因。总之裂缝产生的原因很复杂，综合考虑设计、材料、施工及环境等各方面的因素，钢筋混凝土剪力墙裂缝主要由以下原因产生： 2.1 混凝土的收缩应力过大 混凝土的收缩应力过大收缩裂缝主要与水泥用量、骨料、构件长度及外加剂等因素有关。 （1）水泥用量 目前，随着我国高层建筑的不断发展，各种高强度混凝土也得到了广泛的应用，C50、C60乃至C80混凝土设计标号已屡见不鲜，由此相应的是水泥用量的增大、水灰比的减小。而水灰比是影响混凝土收缩的最主要因素。例如，当水灰比小于0.35时。体内相对湿度很快降至80%以下，自收缩引起的体积减小在8%左右，收缩值相当可观。 （2）骨料 预拌混凝土为了满足运输、泵送的要求。增加了细骨料用量，使得骨料的表面积增大，相应包裹在骨料上的水泥等胶凝材料变少，减弱了混凝土之间的连接能力，增大了混凝土的塑性收缩。
地下室剪力墙竖向裂缝形成原因及处理方案 一、裂缝产生的特征与原因 （一）、地下室混凝土墙裂缝的主要特征 (1)、绝大多数裂缝为竖向裂缝，一部分缝长接近墙高，两端逐渐变细而消失。 (2)、裂缝大多出现在3#楼、2#楼、4#楼、5#楼、6#地库地下室外墙，裂缝数量分布不规则，数量不多，宽度一般不大，超过0.3mm宽的裂缝很少见，大多数缝宽度≤0.2mm。在2#楼中部北侧6#地库负一层顶板转角的三个跨内向不同的微裂缝，在下部能看到渗透的裂缝水印。 (3)、沿地下室墙长两端附近裂缝较少，墙长中部附近较多。 (4)、裂缝出现时间多在拆模后不久。 、裂缝主要原因 1、混凝土收缩 从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、混合材料（粉煤灰和高炉矿渣）细料掺量过多，养护不良等。 2、未设置施工缝《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。 3、温差过大包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。 4、地下室墙长期暴露这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。同时还应注意，设计时地下室墙均按埋入土中或室内结构考虑，即伸缩缝最大间距为30m。实际施工中很难做到墙完成后立即回填土和完成顶板，因此实际工程应取最大伸缩缝间距20m。这也是地下室墙裂缝普遍的一个因素。 5、混凝土施工质量差原材料质量不良、配合比不当、使用过期的UEA微膨胀剂、坍落度控制差，施工中任意加水以及混凝土养护不良等因素，均会导致混凝土收
现浇混凝土剪力墙、楼板裂缝原因分析、防治措 施及修补方案 一路飞发表于2013-3-2809:26:07 现浇混凝土剪力墙、楼板裂缝原因分析、防治措施及修补方案 现浇混凝土剪力墙及楼板裂缝防治措施 一、工程概况 1、根据《建筑工程抗震设防分类标准》,本工程抗震设防类别为标准设防类（丙类）. 2、本工程安全等级均为二级；设计使用年限均为50年. 3、本工程抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第二组.场地类别为二类,特征周期为0.04s. 4、地震基础设计等级:甲级. 5、抗震等级:a地下车库:框架四级. b1楼―4楼:1#楼剪力墙:3级 2#,3#,4#楼剪力墙:4级. 本工程主体主要为剪力墙结构,现浇剪力墙及楼板施工质量直接决定工程结构的安全性.为保证工程质量及工程质量创优目标的实现,依据《混凝土结构工程施工质量验收规范》（gb50204-2002）以及 本企业质量验收标准,针对施工中易出现的墙、板裂缝等质量通病, 特编制本施工方案. 二、钢筋砼构件裂缝的主要特征: 钢筋混凝土结构施工中,裂缝是比较常见的质量通病,剪力墙及楼板的裂缝主要有以下特征:
1．钢筋砼墙体裂缝的主要特征: (1)绝大多数是竖向裂缝,多数裂缝长度接近墙高,两端逐渐变细而消失； (2)裂缝数量较多,宽度一般不大,超过0．3mm的很少,大多数裂缝不大于0．2mm； (3)裂缝出现时间多在拆模后不久,有的还与气温骤降有关； (4)随着时间裂缝继续发展,数量增多,但缝宽增大不多； (5)地下室墙沿长两端附近裂缝较少,中部及附近较多.地下室回填后常见裂缝处渗漏水,但水量一般不大. 2.钢筋砼楼板裂缝的主要特征: (1)裂缝一般较短,不超过1米长,大多数在300―600mm间； (2)裂缝数量较多,宽度大约在0．5-3mm左右； (3)裂缝分布一般在次梁所围成的方框内,有些沿板筋分布.有些裂纹呈不均匀分布； （4）在楼板角部产生贯穿性的斜裂缝,与纵横墙形成约45度的夹角. （5）在楼板跨中区间内,线管予埋处、后浇板带、以及施工缝处出现通长贯穿性的裂缝. （6）单块面积大的楼板裂缝现象多于单块面积小的楼板. 三、产生裂缝的主要原因: 1、收缩变形 混凝土在凝固过程中,随着混凝土中水分蒸发、湿度降低、体积减少,而产生收缩变形.如果混凝土构件中收缩受到限制,则混凝土内会产生拉应力,住宅现浇楼板角部受到纵横两个方向上下墙体或梁柱构件的约束,并在角部合成一个主拉应力,当主拉应力超出楼板混凝 土极限抗拉强度时,楼板就将产生与主拉应力方向垂直的切角斜裂缝,
剪力墙竖直裂缝分析 剪力墙竖直裂缝分析 一、工程概况 13#楼地下室长62.75m，宽51m,层高3.95m。地下室柱间距为3.9m至6.3m，地下室外剪力墙厚300mm。结构采用的是连续剪力墙，采用C40P6的商品砼。施工工艺上采用剪力墙、底板和顶板分开浇筑，地下室外剪力墙砼浇筑量约200m3，混凝土于2010年11月 二、地下室外剪力墙裂缝的特征和性质 外模于11月开始拆模，于第三天切割止水螺栓头的木工发现裂缝，我们就出现的裂缝的部位、长度、宽度、裂缝的形式进行观察，通过观察：裂缝由上而下，走向与底板成垂直状态，裂缝到顶板暗梁底至，到底板暗梁顶至，裂缝宽度在0.2mm左右，分布比较有规律，三条均分布在柱边0.3~0.5m的位置，且是在4.8m 与6.3m跨间的柱边，而裂缝在较大跨一边。 分析：综合目前对裂缝的研究现状，钢筋混凝土剪力墙的裂缝一般可分为表面不规则裂缝、贯穿性裂缝。表面不规则裂缝一般出现在混凝土浇注后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。竖向贯穿性裂缝一般发生在混凝土浇注后若干天后（一般拆模后不久），由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，个别可达0.4～0.5mm甚至更深，缝深一般较大，最深者可贯穿墙体。 由此分析可知13#楼裂缝属于竖向贯穿性裂缝。 三、裂缝产生的原因分析 一般情况下，工程中构件裂缝产生的主要原因可分为两大类：一是动、静荷载和其他各种外荷载引起的裂缝；二是由混凝土内外温差、收缩或地基不均匀沉降等变形荷载引起的裂缝。此外，设计体型和结构布置也是产生裂缝的一个重要原因。分析：根据力学原理来说，产生裂缝的原因不同，所产生裂缝的分布、裂缝的形状也不同。若由主应力与次应力的原因产生的裂缝大多与构件的长边方向是呈45°分布，也就是工程、力学上常提起的45°斜裂缝。通过我们拆除外模后所观察到的，还没有施加外荷载时，已经产生了早期裂缝，且裂缝几乎垂直于底板，分布比较有规律，大多分布在柱边的位置，这与大多数相似工程的地下室剪力墙产生的裂缝分布及形状一致。因此，不难分析，该剪力墙裂缝的成因不是由应力产生的，而是由变形变化引起的。 综上分析13#楼裂缝成因最有可能是：砼收缩裂缝；强约束裂缝，建筑体形引起裂缝；表层素混凝土厚度的影响的裂缝。 1、砼收缩的三种情况 1.1、干缩。砼在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着砼水化作用的发生，砼中的部分水份被吸收部分水份被蒸发，体积有一定的缩小。干缩量与水泥用量、水灰比的大小有关。水泥用量多、水灰比小的砼其收缩亦大。同时砼收缩量与气候有关，夏季气温高，气候干燥，砼中水
剪力墙裂缝处理方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
经开未来城一标段地下室 剪 力 墙 裂 缝 处 理 方 案 编制人： 审核人： 审批人： 众科建设集团有限公司 经开未来城一标段项目经理部 2013年11月
该地下室结构与2013年8月16日下午17点开始浇筑A栋外剪力墙C50；P8抗渗砼，8月17日浇完A栋负二层剪力墙、柱，负一层梁板砼，砼标号分别为：C50；P8、C50、C35。混凝土成型后于8月21日拆模，拆模后因温差原因导致混凝土剪力墙出现裂缝现象。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致，要求我项目部针对该事项作出专项处理方案，我项目部组织专项技术小组，经决定采用聚氨酯涂膜（A、B双组聚氨酯）加玻璃丝布的方式处理裂缝，具体内容如下：
一、裂缝产生的特征与原因 （一）、地下室混凝土墙裂缝的主要特征 (1) 绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。 (2) 裂缝数量较多，宽度一般不大，超过宽的裂缝很少见，大多数缝宽度≤。 (3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。 (4) 裂缝出现时间多在拆模后不久。 （二）、裂缝主要原因 混凝土收缩 从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良等。 未设置施工缝 《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。 温差过大 包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。 地下室墙长期暴露 这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。同时还应注意，设计时地下室墙均按埋入土中或室内结构考虑，即伸缩缝最大间距为30m。实际施工中很难做到墙完成后立即回填土和完成顶板，因此实际工程应取最大伸缩缝间距20m。这也是地下室墙裂缝普遍的一个因素。 混凝土施工质量差
地下室剪力墙裂缝处理方 案 Prepared on 24 November 2020
地下室侧墙裂缝处理方案 1、裂缝情况 好润佳商业广场地下室负二层西向剪力墙外模板拆除后，经现场查看，剪力墙出现了极少数细微裂缝，裂隙的宽度不大，为竖向裂缝，缝长1~2m 左右，两端逐渐变细消失。 2、产生原因分析 发现裂缝时，仅施工地下室负一层结构，所以不是外部荷载引起的裂缝。通过分析，我项目部认为这些裂缝属于混凝土收缩裂缝，不影响主体结构安全。这些裂缝产生的原因可能有以下三个方面： ①、地下室剪力墙采用泵送混凝土，由于泵送混凝土坍落度大，水灰比 过高，易导致收缩增加，裂缝可能性加大。 ②、地下室剪力墙浇捣时温度较高，日均气温都在20多度以上，浇捣 完成以后不久，气温骤降至几度，温差过大产生温度收缩应力导致 墙体开裂。 ③、拆模时间过早，使混凝土过早暴露在室外环境中，造成混凝土内外 温差大，产生收缩裂隙。 3、处理措施 ①、剪力墙拆模后派专人仔细检查，对有裂缝的部位用粉笔标记并记 录； ②、沿缝隙切除15mm~20mm深、20mm~30mm宽的V型槽，槽内混凝 土面应修理平整并清洗干净。 ③、采用聚合物水泥胶泥嵌入槽内压实，并用抹子或刮刀刮平。
④、在补平的裂缝位置做200宽水泥基防水涂料。 4、后期施工防范 材料方面： ①、加强与混凝土供应商的技术交流沟通，督促供应商合理选用原材 料，水泥宜选用水化热较低的水泥；强度较高的水泥能减少水泥用 量，有利于防裂； ②、外加剂选用减水率较高的高效减水剂以及性能优越的膨胀剂； ③、严格控制水灰比，水灰比的降低，将会提高混凝土的弹性模量，提 高其抗裂性能； ④、在保证混凝土质量的前提下，尽量降低水泥、砂含量，提高石子用 量。 施工控制方面： ①、加强混凝土到场后的塌落度检测，混凝土到场后塌落度不大于 180mm，商品混凝土严禁私自加水； ②、浇捣过程中振动棒要做到“快进慢出”，严禁“过振”导致混凝土骨料 沉积、“漏振”导致混凝土不密实； ③、延缓拆模时间，墙板内部与表面温差小于10°C以下时方可拆模。 ④、拆模后及时浇水养护。 湖南天义建设集团有限公司 好润佳商业广场工程项目部 2015年3月12日
新乡恒大雅苑二期项目剪力墙裂缝专项处理方案 编制部门： 编制人： 审批人： 二0一二年八月 中国建筑第五局工程局有限公司
楼层裂缝质量问题原因分析及处理措施 一、情况说明 裂缝情况分两类，一类为存在于柱根部的与水平呈45°的宽度超过0.1㎜的裂缝，一类为存在于剪力墙中部的竖向的宽度超过0.2㎜的裂缝。 二、裂缝成因分析 （一）混凝土的收缩应力过大 1、由混凝土内外温差、收缩引起裂缝。 参照商混站提供的混凝土配合比资料，C50的混凝土中水灰比为0.33，根据混凝土设计规范，当水灰比小于0.35时。体内相对湿度很快降至80%以下,自收缩引起的体积减小在8%左右,收缩值相当可观。骨料也有影响，预拌混凝土为了满足运输、泵送的要求，增加了细骨料用量,使得骨料的表面积增大,相应包裹在骨料上的水泥等胶凝材料变少,减弱了混凝土之间的连接能力,增大了混凝土的塑性收缩。 2、设计体型和结构布置 本工程中墙体及梁板跨度、构件长度较大,对于相同的混凝土收缩率而言,收缩的绝对值增大。如未采取相应措施,则极易产生裂缝。例如：剪力墙出现裂缝的位置有几处是沿着水电安装预埋线管的位置，此处应力较为集中。 （二）混凝土的温度应力过大 温度裂缝主要与水泥品种、养护条件、拆模时间及温差等因素有关: 1、水泥品种 目前预拌混凝土大多使用新法(主要为旋窑)烧制成的水泥,尤其为提高混凝土标号,大量使用硅酸盐水泥,使得水泥水化热高且集中。水泥水化过程中放出大量的热量,且大部分水化热都是在浇筑的前三天释放,而混凝土是热的不良导
体,产生的热量不易散发,内部温度不断上升。而拆模后,表面散热快,温度较低,内外形成温度梯度。内部混凝土热胀产生压应力,外部混凝土产生拉应力。当此拉应力超过此时混凝土的抗拉强度时,便使混凝土产生裂缝开裂。 2、养护条件 由于剪力墙养护不足,墙体表面积大水分散失快,体积收缩大,而内部湿度变化相对较小,体积收缩较小,表面收缩变形受到内部混凝土的约束而产生拉应力,引起混凝土表面开裂。 3、拆模时间 墙体模板的拆除时间过早,混凝土表面温度急剧变化,产生较大的降温收缩,表面受到内部混凝土的约束,将产生很大的拉应力(内部混凝土温度变化相对较小,受自约束而产生压应力),而混凝土早期抗拉强度和弹性模量较低,因而出现墙体表面较浅范围内的裂缝。 三、裂缝的预防、鉴定及处理 楼层产生裂缝的不是单方面的原因，是多种原因造成的，需要从成因各方面进行预防和治理。 （一）预防措施： 1、编制合理可行的混凝土浇筑方案，对工人进行培训，提高施工作业人员的素质，重新对现场混凝土施工班组进行技术交底，建筑混凝土时安排管理人员进行过程控制，发现问题及时处理，发现工人不按要求作业立即纠正，合理控制好混凝土入模时间，使工人作业时能及时对混凝土进行振捣。严禁往混凝土内加水，混凝土必须振捣密实，对泵管进行重新固定，楼层位置增加软垫，减小对结构产生的水平力。 2、严格控制钢筋绑扎施工工艺，将剪力墙水平钢筋置于竖向钢筋外侧,有效减
剪力墙裂缝处理方案 This model paper was revised by the Standardization Office on December 10, 2020
经开未来城一标段地下室 剪 力 墙 裂 缝 处 理 方 案 编制人： 审核人： 审批人： 众科建设集团有限公司 经开未来城一标段项目经理部 2013年11月
经开未来城一标段地下室 该地下室结构与2013年8月16日下午17点开始浇筑A栋外剪力墙 C50；P8抗渗砼，8月17日浇完A栋负二层剪力墙、柱，负一层梁板砼，砼标号分别为：C50；P8、C50、C35。混凝土成型后于8月21日拆模，拆模后因温差原因导致混凝土剪力墙出现裂缝现象。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致，要求我项目部针对该事项作出专项处理方案，
我项目部组织专项技术小组，经决定采用聚氨酯涂膜（A、B双组聚氨酯）加玻璃丝布的方式处理裂缝，具体内容如下： 一、裂缝产生的特征与原因 （一）、地下室混凝土墙裂缝的主要特征 (1) 绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。 (2) 裂缝数量较多，宽度一般不大，超过宽的裂缝很少见，大多数缝宽度≤。 (3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。 (4) 裂缝出现时间多在拆模后不久。 （二）、裂缝主要原因 混凝土收缩 从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良等。 未设置施工缝 《混凝土设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。 温差过大 包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。
目录 1、工程概况 (2) 2、裂缝原因分析 (2) 3、修补实施方案 (3) 4、主要设备及人员 (7)
、工程概况 本工程位于巴彦淖尔市临河区东临金沙路，西临金河路，北临汇丰街，南临住宅地块。 结构类型：框架剪力墙结构。 结构高度：B3#楼31.9米。 抗震设防烈度：7 度， 建筑耐久年限：50 年 二、裂缝原因分析 从微观上看，剪力墙裂缝原因主要有：砼收缩裂缝；强约束裂缝，建筑体形引起裂缝；外力作用的裂缝。 1.1 砼收缩的三种情况 1.1.1 干缩砼在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着砼水化作用的发生，砼中的部分水份被吸收部分水份被蒸发，体积有一定的缩小。砼体积收缩，使砼产生内应力，当收缩快和收缩大时砼就会产生裂缝。 1.1.2 砼内部温度变化产生收缩裂缝与墙连体的部分框架柱，断面边长都大于im属大体积砼，水化热高，若采取措施不当，表面砼就会产生裂缝。对于框架柱与外墙连体的节间来讲，大体积砼的框架柱可视为一个较大的热源体，而与之连体的墙体薄，且与外界空气接触面较大，散热快。当框架柱砼内大量发热膨胀时，墙体已开始降温收缩，由于连结在一起的两个构件之间产生温差，变形不同步协调，在柱子附近和墙中间出现裂缝是符合规律的。
1.2 强约束引起裂缝约束是对结构构件活动和变形的制约，约束分为内部约束和外部约束。内部约束主要有：砼墙内配筋对砼收缩变形的约束；墙体内收缩变形小的部分对收缩变形大的部分的约束；墙体内暗柱、暗梁对墙板收缩变形的约束；长度大的砼墙，墙端与墙中收缩变形的相互约束。外部约束主要是超静定结构的多余联系，如墙体以下的基础和底板，墙体顶上的楼板或梁，墙体两端的附墙柱或电梯井筒等。当墙体砼收缩变形产生内应力，若外约束很强，产生的内应力不能造成约束变形时，则墙体砼出现开裂，尤其是早期砼容易开裂，因为砼早期抗拉强度较低。墙体的最大外约束应力一般都产生在外约束的边缘，即墙体与柱、筒体、基础、底板、梁等交接处。但实际裂缝并非在墙与约束体的交接处，而是离开0.3 ~0.5m，其理由是裂缝由约束产生，反过来约束又能推迟裂缝的出现和限制裂缝的扩展，这就是人们常说的“模箍作用”。 1.3 建筑物的形体及结构构件断面对墙体裂缝的影响框架柱断面大，墙板厚度小，柱墙连接断面变化大，不利于防止墙体裂缝，其原因除了柱墙砼水化热产生温差收缩变化和大柱子给墙板增加约束造成墙体裂缝以外，还因框架柱是高层建筑主要传力构件，基础以上的所有荷重全部由柱子、筒体传给基础、基岩，当地基出现沉降或基础压缩下沉时，墙体在基础边级部位产生剪力，导致裂缝出现。此外，本工程采用的是商品混凝土，商品混凝土为满足运输和泵送，外惨料较多，施工时常有较多泌水，随着水分的蒸发，表面会出现塑性收缩裂缝。在混凝土拌和物中有多余水量，混凝土硬结后，比较容易出现干燥收缩裂缝。 三、修补实施方案根据本工程特点及我公司类似工程施工经验，本

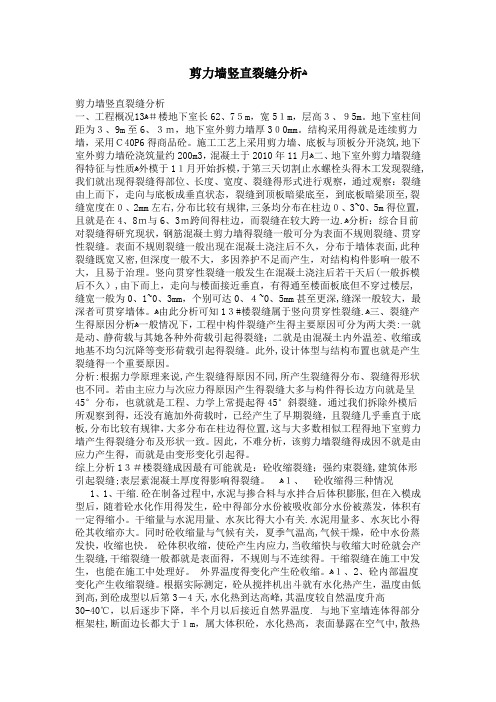

剪力墙竖直裂缝分析? 剪力墙竖直裂缝分析 13＃楼地下室长62、7５m，宽5１m，层高３、９5m。地下室柱间一、工程概况? 距为３、9m至6、３ｍ，地下室外剪力墙厚3０0mm。结构采用得就是连续剪力墙，采用Ｃ40P6得商品砼。施工工艺上采用剪力墙、底板与顶板分开浇筑,地下室外剪力墙砼浇筑量约200m3，混凝土于2010年11月?二、地下室外剪力墙裂缝得特征与性质?外模于1１月开始拆模，于第三天切割止水螺栓头得木工发现裂缝,我们就出现得裂缝得部位、长度、宽度、裂缝得形式进行观察，通过观察：裂缝由上而下，走向与底板成垂直状态，裂缝到顶板暗梁底至，到底板暗梁顶至,裂缝宽度在０、2mm左右,分布比较有规律,三条均分布在柱边０、3~0、5m得位置,且就是在4、8ｍ与6、3ｍ跨间得柱边，而裂缝在较大跨一边.?分析：综合目前对裂缝得研究现状，钢筋混凝土剪力墙得裂缝一般可分为表面不规则裂缝、贯穿性裂缝。表面不规则裂缝一般出现在混凝土浇注后不久，分布于墙体表面,此种裂缝既宽又密,但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。竖向贯穿性裂缝一般发生在混凝土浇注后若干天后(一般拆模后不久）,由下而上，走向与楼面接近垂直，有得通至楼面板底但不穿过楼层,缝宽一般为0、1~0、3mm，个别可达0、４~0、5mm甚至更深,缝深一般较大，最深者可贯穿墙体。?由此分析可知1３#楼裂缝属于竖向贯穿性裂缝.?三、裂缝产生得原因分析?一般情况下，工程中构件裂缝产生得主要原因可分为两大类:一就是动、静荷载与其她各种外荷载引起得裂缝；二就是由混凝土内外温差、收缩或地基不均匀沉降等变形荷载引起得裂缝。此外,设计体型与结构布置也就是产生裂缝得一个重要原因。 分析:根据力学原理来说,产生裂缝得原因不同,所产生裂缝得分布、裂缝得形状也不同。若由主应力与次应力得原因产生得裂缝大多与构件得长边方向就是呈45°分布，也就就是工程、力学上常提起得45°斜裂缝。通过我们拆除外模后所观察到得，还没有施加外荷载时，已经产生了早期裂缝，且裂缝几乎垂直于底板,分布比较有规律，大多分布在柱边得位置,这与大多数相似工程得地下室剪力墙产生得裂缝分布及形状一致。因此，不难分析，该剪力墙裂缝得成因不就是由应力产生得，而就是由变形变化引起得。 综上分析1３＃楼裂缝成因最有可能就是：砼收缩裂缝；强约束裂缝,建筑体形引起裂缝;表层素混凝土厚度得影响得裂缝。?１、砼收缩得三种情况 1、1、干缩.砼在制备过程中,水泥与掺合料与水拌合后体积膨胀,但在入模成型后，随着砼水化作用得发生，砼中得部分水份被吸收部分水份被蒸发，体积有一定得缩小。干缩量与水泥用量、水灰比得大小有关.水泥用量多、水灰比小得砼其收缩亦大。同时砼收缩量与气候有关，夏季气温高,气候干燥，砼中水份蒸发快，收缩也快。砼体积收缩，使砼产生内应力,当收缩快与收缩大时砼就会产生裂缝,干缩裂缝一般都就是表面得，不规则与不连续得。干缩裂缝在施工中发生，也能在施工中处理好。外界温度得变化产生砼收缩。?１、 2、砼内部温度变化产生收缩裂缝。根据实际测定，砼从搅拌机出斗就有水化热产生，温度由低到高,到砼成型以后第3－4天,水化热到达高峰,其温度较自然温度升高 30-40℃，以后逐步下降，半个月以后接近自然界温度. 与地下室墙连体得部分框架柱,断面边长都大于１m，属大体积砼，水化热高，表面暴露在空气中,散热
