桥梁伸缩装置系列
240型伸缩缝梳齿板伸缩缝
640型伸缩缝640型伸缩缝
公路桥梁伸缩装置分为：模数式桥梁伸缩装置和KS伸缩装置以及TST弹塑体伸缩装置一、模数式桥梁伸缩装置
GQF-C型桥梁伸缩装置、GQF-M型桥梁伸缩装置、GQF-Z型桥梁伸缩装置、GQF-Ｆ型桥梁伸缩装置型桥梁伸缩装置是由中交公路规划设计院与我公司联合设计，我公司制作的具有中国特色的新型桥梁伸缩装置。
模数式桥梁伸缩装置分为：GQF-C型桥梁伸缩装置、GQF-M型桥梁伸缩装置、GQF-Z 型桥梁伸缩装置、GQF-Ｆ型桥梁伸缩装置、GQF-MZL型桥梁伸缩装置
1、GQF-C型桥梁伸缩装置特点：
建筑高度低，国产热轧整体成型异型钢材高度仅50mm，结构简单，安装方便，具有明显的可靠性、舒适性和耐久性。既方便旧伸缩装置更换，又可供新桥时选用。
选用原则：
桥面铺装层厚度≥80mm
伸缩量≤80mm
2、GQF-MZL型桥梁伸缩装置特点：
GQF-MZL型伸缩装置结构突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到最小范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。
二、KS系列跨越式伸缩缝
KS系列跨越式伸缩缝是我公司最新开发的一种新型伸缩缝产品，它仅用桥面铺装层
厚度即可达到可靠的锚固，对桥梁设计和施工单位提供了极大的方便。同时它防水性能好，减震，受力合理，对梁端间隙的施工误差不敏感，使用寿命长，自动清理缝内垃圾，少养护，造价低。因此该产品一经问世，即受到桥梁设计和施工单位的普遍好评。
KS系列跨越式伸缩缝的标注：
伸缩缝长度(m)
伸缩量(mm)
KS系列伸缩缝
例1：KS(Ⅰ)140—12.5 表示伸缩量140mm的KS(Ⅰ)系列伸缩缝一条，长12.5米。
例2：KS(Ⅱ)70—13.7 表示伸缩量70mm的KS(Ⅱ)系列伸缩缝一条，长13.7米。
KS系列跨越式伸缩缝有KS(Ⅰ)与KS(Ⅱ)两种型号，每种型号根据伸缩量的不同分为：KS(X)20、KS(X)30、KS(X)40、KS(X)50、KS(X)60、KS(X)70、KS(X)80、KS(X)90、KS(X)100、KS(X)120、KS(X)140、KS(X)160、KS(X)180、KS(X)200、KS(X)250、KS(X)300、KS(X)350、KS(X)400十八种规格。
三、TST（改性沥青)弹塑体桥梁伸缩装置
1、原理：
将专用的特制的弹塑体主料RS橡胶加热溶溶后，灌入经加热的碎石中，形成“TCS 桥梁接缝弹塑体”。碎石支持车辆载荷，TCS-Z专用粘合剂保证界面强度。
2、特点:
a.TCS弹塑体直接平铺在桥梁界缝处，与前后的桥面或路面铺装形成连续体，桥面平整无缝，行车比有缝的桥自然更平稳、舒适、无噪音、振动小，且具有便于维护、清扫、除雪等优点。
b.构造简单，不需装设专门的伸缩构件和在梁端预埋锚固钢筋，施工方便快速，铺装冷却后，即可开放交通。
c.这种弹性接缝能吸收各方面的变形和振动，且阻尼性高，对桥梁减震有利，可满足弯桥、坡桥、斜桥、宽桥的纵横竖三个方向的伸缩和变形。
d.因接缝和桥面铺装连成一体，故密封防水性好，且耐酸碱腐蚀。
e.旧桥更换伸缩缝，可半边施工，对交通繁忙路段不中断交通。
f.造价低、耐用、养护更换少，经济效益和社会效益显著。
桥梁设计中伸缩装置的计算与选择 摘要: 在选定桥梁伸缩装置时, 考虑因素较多, 但一般将温度变化引起的伸缩量和混凝土的收缩、变引起的伸缩量作为确定伸缩装置类型和规格的主要依据, 而将其他因素引起的伸缩量以及因桥梁结构型式或布置所产生的附加伸缩量作校核用, 并主要在设置伸缩装置的富余量时予以考虑。 关键词: 桥梁; 伸缩装置; 伸缩量; 梁体; 混凝土; 变形 正文 桥梁伸缩装置是为保证车辆通过桥面, 并满足桥面变形的需要, 而在桥梁梁端之间、梁端与桥台之间或桥梁的铰接位置设置的装置。它应能适应由于温度变化、混凝土收缩和徐变, 桥梁墩台的沉降和梁端转动等引起的变形, 并保证桥面平顺、行车舒适。构件虽小, 但它是桥面、路面刚、柔两部分的连接体, 受汽车冲击、温度变化的影响较大,往往易引起行车颠簸, 因此, 桥梁伸缩装置的好坏直接影响着车的高速、安全、舒适和畅通。 1 设计伸缩装置考虑的主要因素 在设计中, 选择合适的伸缩装置首先应确定好伸缩量范围, 主要考虑以下几方面因素: 1.1 温度变化影响; 1.2 混凝土桥梁的干燥收缩和徐变影响; 1.3 各种荷载引起的桥梁结构的挠曲; 1.4 由于制动力引起的支座位移影响; 1.5 由于纵坡大而引起的桥梁活动端垂直变位影响; 1.6 斜桥和弯桥的接缝方向的变位影响;
1.7 其他可能出现的因素影响, 如伸缩装置安装施工误差加工产生的误差、安装后的预加应力及预应力损失等影响。伸缩装置伸缩量计算值确定后, 直接影响对伸缩装置尺寸选择, 若伸缩装置尺寸选择不合理,又直接影响伸缩装置使用效果。同时选择伸缩装置尺寸时还应考虑梁、板间伸缩缝间隙量大小, 以保证伸缩装置与梁、板两端有充分锚固, 以求达到最佳使用效果。 2 温度变化引起的伸缩量（见末尾详细） 伸缩装置安装时的温度, 一般居于最高有效温度Tmax 和最低有效温度Tmin 之间, 在温度影响下, 伸缩装置会产生伸长和收缩, 其变位量可按下式计算: Δlt=( Tmax- Tmin) αl Δlt+=( Tmax- Tset) αl Δlt-=( Tset- Tmin) αl 3 混凝土收缩和徐变引起的伸缩量时刻t0 至t 时域内混凝土收缩引起的梁体的收缩量Δls 可按下式计算: Δls=∈( t, t0) l，收缩系数∈( t, t0) 可按下式计算:∈( t, t0)=∈( t∞, t0)β，时刻t0 至t 时域内混凝土徐变引起梁体的收缩可按下式计算△Lc= δp／Ee·ω·L ·β（公式详见末尾尾页） 对非整体浇筑或非通长布置预应力钢筋( 束)的桥梁结构或构件, 轴向应力σp 可取整个梁体各梁段内的加权轴向应力。分段施工桥梁的混凝土收缩和徐变应按分段施工的梁长分别计算其加权收缩系数和徐变系数: （公式见末尾） 有关徐变系数等数据的计算可详细查阅《公路钢筋混凝土及预应力混凝土桥涵设计规范》。 4 设计实例
桥梁伸缩缝装置的设置位置及作用 桥梁伸缩缝装置的作用在于调节由车辆荷载和桥梁建筑材料所 引起的上部结构之间的位移和联结。斜交桥的伸缩装置一旦被破坏，将严重影响行车的速度、舒适性与安全，甚至造成行车安全事故。 桥梁伸缩缝装置的设置位置： a、安装时，按实际温度确定其安装宽度值。 b、伸缩缝安装过程，必须使用伸缩缝装置整齐排列，保持一定 的倾斜度。确保伸缩装置的最高平面与完工的桥面相平。 c、施工方法 ①清理槽口，使之达到设计宽度和深度，清除与位移箱埋入有干扰的钢筋，预留坑的开口必须大于伸缩缝的安装宽度。 ②检查伸缩装置的各梁之间间隙是否符合安装温度要求，否则，应用水平千斤顶、夹具进行调整直至符合设计要求，调整好后，立即安上专用夹具。 ③根据伸缩缝中心位置设置起吊装置，将伸缩装置安入在槽口内，并使伸缩装置的顶面与桥面标高相同。同时注意纵横坡也应与桥面相符。 ④伸缩装置吊入预留槽后，其中心线应与梁端预留间隙中心线对正，其长度与桥梁宽度对正。
⑤对伸缩装置直线段进行调整，并使各纵梁的缝隙均匀一致。 ⑥再在伸缩装置箱体或锚固板处，立焊Ф16以上的钢筋进行高度定位，横焊Ф16钢筋进行宽度定位。 ⑦伸缩装置正确就位锚固后，便可以将伸缩装置一侧的锚固钢筋和预留槽预留钢筋焊接以保证伸缩装置线向固定并找平，焊接时只要每隔2～3个锚固筋焊接一个即可，然后再按上述步骤焊接另一侧的锚固筋。待两侧达到固定后，就可将其余焊接的锚固筋再进行焊接，确保可靠锚固。在焊接锚固筋时要注意不要在边梁和中梁上任意施工焊，以防钢梁发生扭曲变形。 ⑧伸缩装置如果分段安装，接缝处必须焊接，焊接应由专业人员进行，每根梁焊好后，再按⑦步骤进行锚固。 ⑨根据缝的外形尺寸和预留槽口制作模板，模板放好后应遮挡严实，以防水浆流入位移箱内，伸缩缝上平面加盖板，以防砂浆落入橡胶密封带，在检查装置的正确平整度和中线位置，以及缝隙是否均符合要求后，方可灌入混凝土，并对混凝土充分振捣压实，尤其应注意位移箱与预留坑基面不能留下空洞。待混凝土固化后撤去模板和伸缩缝上的固定卡。 ⑩在伸缩缝处混凝土未达到80%的强度前，伸缩缝不能承受外来荷载作用。
公路桥梁伸缩装置安装施工工艺 伸缩装置不论在任何规格的桥梁上，都是桥梁构造上不可缺少的部分，它在桥梁结构中，要适应梁的温度变化，混凝土的徐变及收缩引起的收缩量，梁端的旋转、梁的挠度等因素引起的接缝变化。并直接承受着车轮的反复荷载，它是桥梁结构上最薄弱的环节。我国桥梁工程上使用的伸缩装置种类繁多，根据伸缩装置的传力方式和构造特点，一般可划分为对接式、钢制支承式、橡胶组合剪切式、模数支承式和无缝式五种。本工艺只对高等级公路和城市主干道桥梁中广泛使用的嵌固对接型和模数式伸缩装置安装的施工进行阐述。 1 工艺特点 本工艺适应性广，能适合对接式、钢制支承式、橡胶组合剪切式、模数支承式四种类型的单缝到多缝。施工方法简便，易于掌握，便于控制质量。 2 适用范围 本工艺适用于高等级公路和城市主干道桥梁工程桥面嵌固对接型和模数式伸缩装置安装工程。 3 工艺原理 嵌固对接型伸缩装置利用不同形状的钢构件将不同形状的橡胶条（带）嵌牢固定，并以橡胶条（带）的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态。也可以处于受拉状态。此类伸缩装置被广泛应用于伸缩量在80mm 及其以下的桥梁工程上。 模数式伸缩装置利用不同截面形状的橡胶条（带）嵌牢固于异型边梁和中梁内形成密封体。异型边梁和中梁直接承受车辆荷载，车辆荷载通过传递伸缩力的传力机构将荷载传递到梁体上。根据设计要求的伸缩量，可以随意增加中梁和密封橡胶条（带），实现大位移伸缩缝，一般伸缩量在80～1200mm 内。 4 工艺流程 施工工艺流程见图1 5 操作要点 5.1 施工准备 1)材料 (1) 伸缩装置：采用伸缩装置的品种、规格及性能应符合设计要求，产品进场时应有有效的产品质量合格证及相关技术文件。 (2) 混凝土：混凝土强度应符合设计要求，混凝土中的水泥、沙子和石子等原材的各项性能指清除桥面铺装及砂袋 清理预留槽并整理预埋钢筋 将伸缩装置整体放入预留槽内并用定位支架控制好标高 将伸缩装置的锚固钢筋与梁体预埋钢筋焊接牢固 拆除支架并浇筑伸缩装置连接部分的混凝土 覆盖养生 封闭交通用切割机切除桥面铺装 连续铺筑桥面铺装 用砂袋填充梁板预留槽 开放交通 图1 施工工艺流程图

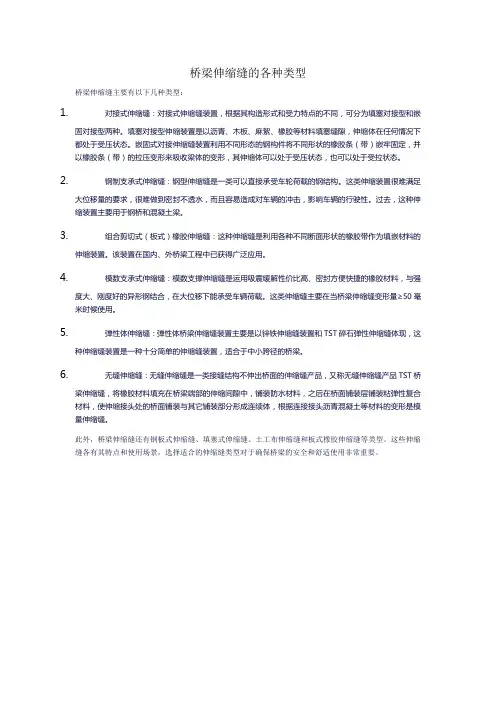

伸缩缝的类型 1)镀锌薄钢板伸缩缝。在中小跨径的装配式简支梁桥上，当梁的变形量在20—4 0mm以内时常选用。 2)钢伸缩缝:它的构造比较复杂，只有在温差较大的地区或跨径较大的桥梁上才采用。钢伸缩缝也宜于在斜桥上使用。 3)橡胶伸缩缝。它是以橡胶带作为跨缝材料。这种伸缩缝的构造简单，使用方便，效果好。在变形量较大的大跨度桥上，可以采用橡胶和钢板组合的伸缩缝。 伸缩缝型号: 伸缩缝按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-L型、GQF -F型、 其中GQF-MZL型数模式桥梁伸缩缝装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝, GQF-MZL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁. 公路桥梁伸缩装置分为：模数式桥梁伸缩装置和KS伸缩装置以及TST弹塑体伸缩装置 一、模数式桥梁伸缩装置 模数式桥梁伸缩装置分为：GQF-C型桥梁伸缩装置、GQF-MZL型桥梁伸缩装置 1、GQF-C型桥梁伸缩装置特点： 建筑高度低，国产热轧整体成型异型钢材高度仅50mm，结构简单，安装方便，具有明显的可靠性、舒适性和耐久性。既方便旧伸缩装置更换，又可供新桥时选用。 选用原则： 桥面铺装层厚度≥80mm 伸缩量≤80mm
2、GQF-MZL型桥梁伸缩装置特点： MZL型伸缩装置结构突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到最小范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。 二、KS系列跨越式伸缩缝 KS系列跨越式伸缩缝是公司最新开发的一种新型伸缩缝产品，它仅用桥面铺装层厚度即可达到可靠的锚固，对桥梁设计和施工单位提供了极大的方便。同时它防水性能好，减震，受力合理，对梁端间隙的施工误差不敏感，使用寿命长，自动清理缝内垃圾，少养护，造价低。因此该产品一经问世，即受到桥梁设计和施工单位的普遍好评。 KS系列跨越式伸缩缝的标注： 伸缩缝长度(m) 伸缩量(mm) KS系列伸缩缝 例1：KS(Ⅰ)140—12.5 表示伸缩量140mm的KS(Ⅰ)系列伸缩缝一条，长12. 5米。 例2：KS(Ⅱ)70—13.7 表示伸缩量70mm的KS(Ⅱ)系列伸缩缝一条，长13.7米。 KS系列跨越式伸缩缝有KS(Ⅰ)与KS(Ⅱ)两种型号，每种型号根据伸缩量的不同分为：KS(X)20、KS(X)30、KS(X)40、KS(X)50、KS(X)60、KS(X)70、KS(X)80、K S(X)90、KS(X)100、KS(X)120、KS(X)140、KS(X)160、KS(X)180、KS(X)200、K S(X)250、KS(X)300、KS(X)350、KS(X)400十八种规格。 三、TST（改性沥青)弹塑体桥梁伸缩装置 1、原理： 将专用的特制的弹塑体主料RS橡胶加热溶溶后，灌入经加热的碎石中，形成“T CS桥梁接缝弹塑体”。碎石支持车辆载荷，TCS-Z专用粘合剂保证界面强度。 2、特点:
桥梁伸缩缝安装施工方案 根据设计图纸，本工程桥梁伸缩缝主要为80型模数式伸缩缝和160型模数式伸缩缝，其中主线桥每个伸缩缝处分割为2条伸缩缝。车行道伸缩缝在端部各伸入防撞护栏10cm，并向上弯起45度；伸缩缝预留槽内用混凝土浇筑，混凝土中添加钢纤维，钢纤维混凝土中钢纤维用量为60kg/m3。 （1）基本要求 1）施工安装前应按照设计图纸提供的尺寸，检查修整梁端及桥台处安装伸缩装置的预留槽的间隙，缝宽应符合设计要求，上下必须贯通，不得堵塞。伸缩装置安装预留槽口的尺寸应符合设计规定，锚固钢筋的位置应准确。伸缩装置安装前应将预留槽日清理干净。 2）伸缩装置的规格、性能必须符合设计要求，并符合现行行业标准《公路桥涵伸缩装置》（JT/T327）的规定。伸缩装置的型钢外观光洁、平整，表面不得有大于0.3mm的凹坑、麻点、裂纹、结疤、气泡和夹杂、不得有机械损伤。上下表面应平行，端面应平整，长度大于0.5mm的毛刺应清除。 3）伸缩装置出厂时应附有效的产品质量合格证明文件；吊装位置应采用明显颜色标明；在运输、储存中应避免阳光直接暴晒，雨淋雪浸，并应保持清洁，防止变形，且不能与其他物质相接触，注意防火。伸缩装置运到工地存放时，其库面应垫离地面至少300mm，并不得露天存放，确保其不受损害。 （2）伸缩缝安装 1）基层清理伸缩缝位置的竹胶板和混凝土块等杂物，清理干净后进行检查验收。铺设竹胶板和彩条布紧靠两侧伸缩缝的预埋钢筋，铺设宽度为20cm的竹胶板，并在紧贴防撞墙的内侧上翻5cm；上面铺设一层宽度为100cm的彩条布，并在防撞墙侧上翻10cm；在铺设彩条布的过程中不要造成彩条布的破损。浇筑混凝土彩条布铺设完成后，进行浇筑C10混凝土；混凝土的顶部高程与两侧的铺装层高度相一清理沥青面层和混凝土 待沥青面层铺装完毕后，伸缩装置在桥面沥青混凝土铺装完成后，采取反开槽的方式进行安装。把伸缩缝的沥青面层进行切割，清理混凝土等杂物，并具备安装伸缩缝的条件，进行验收。 2）伸缩装置吊装就位前，应将预留槽内混凝土打毛并清扫干净。吊装时应按

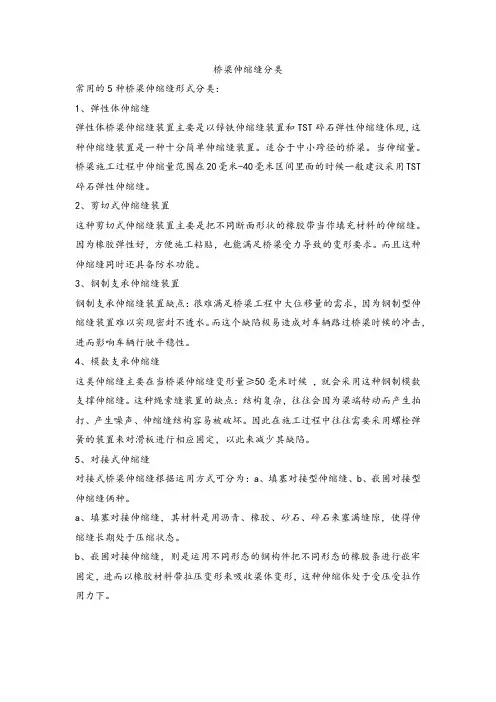

桥梁伸缩缝的类型 在选择伸缩缝的类型时，主要取决于桥梁的伸缩量，大小由计算确定，并考虑留有一定的附加量。除此之外还应注意构造措施。 1、对接式 对接式伸缩缝就是根据其构造形式和受力特点的不同，可分为填塞对接型和嵌固对接型两种。填塞对接型伸缩缝一般用于伸缩量在40mm以下的常规桥梁工程上;嵌固对接型伸缩装置被广泛应用于伸缩量在80mm及其以下 的桥梁工程上。 2、钢制支承式 钢制型式伸缩缝是用钢材装配制成的，能直接承受车轮荷载的一种构造。以前这种伸缩装置多用于钢桥，现也用于混凝土梁。 3、板式 板式橡胶伸缩缝是一种具有刚柔结合的伸缩装置。它承受荷载之后，有一定的竖向刚度，所以具有跨径间隙能力大(即伸缩量大)，行车平稳的优点。 4、模数支承式 模数支承式伸缩缝就是利用吸震缓冲性能好又容易做到密封的橡胶材料，与强度高刚性好的异型钢材组合的，在大位移量情况下能承受车辆荷载。 5、无缝式 无缝式伸缩缝是一种接缝构造不伸出桥面的伸缩缝产品也称为TST桥梁伸缩缝，在桥梁端部的伸缩间隙中填入弹性材料并铺上防水材料，然后在桥面铺装层铺筑粘弹性复合材料，使伸缩接缝处的桥面铺装与其它铺装部分形成一连续体，以连接缝的沥青混凝土等材料的变形承受伸缩的一种构造。

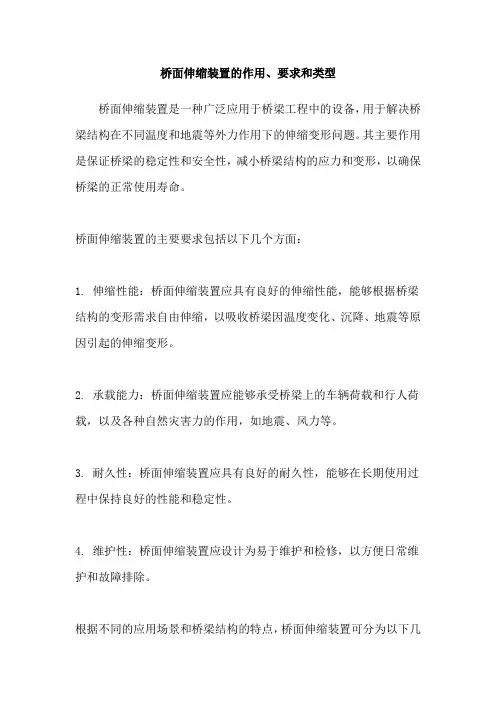

伸缩缝的定义: 为协调自然因素引起的桥梁端部的转动和纵向位移，如桥梁在温度变化时，桥面有膨胀或收缩的纵向变形，车辆荷载也将引起梁端的转动和纵向位移。为使车辆平稳通过桥面并满足桥面变形，需要在桥面伸缩缝处设置一定的伸缩装置。这种装置称为桥面伸缩缝装置或伸缩缝。 对桥面伸缩缝的设计与施工，应考虑下述要求： 1. 能够适应桥梁温度变化所引起的伸缩。 2. 桥面平坦，行驶性良好的构造。 3. 施工安装方便，且与桥梁结构联为整体。 4. 具有能够安全排水和防水的构造。 5. 承担各种车辆荷载的作用。 6. 养护、修理与更换方便 7. 经济价廉。
桥梁伸缩装置安装 1 适用范围 适用于公路及城市桥梁工程中桥面模数式伸缩装置安装施工。 2 施工准备 2 . 1 技术准备 1 ．检验到场伸缩装置的质量。 2 ．进行混凝土原材料试验，确定混凝土设计配合比和施工配合比。 3 ．施工方案编制审批完，并对有关人员进行技术交底。 2 . 2 材料要求 1 ．模数式伸缩装置 ( l ）模数式伸缩装置由异形钢梁与单元橡胶密封带组合而成，适用于伸缩量为80mm～120mm的桥梁工程。 ( 2 ）伸缩装置中所用异形钢梁沿长度方向的直线度应满足1.5mm/ m ，全长应满足10mm /10m 的要求。钢构件外观应光洁、平整，不允许变形扭曲。 ( 3 ）伸缩装置必须在工厂组装。组装钢件应进行有效的防护处理，吊装位置应用明显颜色标明，出厂时应附有效的产品质量合格证明文件。 2 ．混凝土：混凝土强度应符合设计要求，混凝土中的水泥、砂和石子等原材料的各项性能指标均要符合国家现行标准《公路工程水泥混凝土试验规程》（JTJ 05 3 ）的有关规定。如采用钢纤维混凝土应符合国家现行标准《钢纤维混凝土结构设计与施工规程》（CECS 35 ）的规定。 3 ．钢筋：应有产品出厂合格证和检验报告单。钢筋的品种、级别、规格应符合设计要求，钢筋进场后应按国家现行标准《钢筋混凝土用热轧带肋钢筋》（GB 1499 ）的规定抽取试件做力学性能试验，其质量必须符合有关标准的规定。 2 . 3 机具设备 1 ．设备：路面切割机、钢筋调直机、钢筋切断机、钢筋弯曲机、千斤顶、空压机、振捣器、交流电焊机、氧一乙炔焊接切割设备等。 2 ．检测设备：路面平整度直尺（3m ）、路面平整度检测仪等。 2 . 4 作业条件 沥青混凝土表面层施工完成，缝的长度、宽度已按设计长度和安装温度调整完毕。 3 施工工艺 3 . 1 工艺流程 3 . 2 操作工艺 1 ．测量放线 ( l ）在路面预留的伸缩缝位置处，放出伸缩缝中线，按设计要求从中线返出伸缩缝混凝土保护带边缘线。 ( 2 ）沿边缘标线粘贴防漏彩条布，以防止在切缝及浇筑混凝土过程中污染路面。 2 ．切缝、清理 ( l ）用路面切割机沿边缘标线匀速将沥青混凝土面层切断，切缝边缘要整齐、顺直，要与原预留槽边缘对齐。切缝过程中，要保护好切缝外侧沥青混凝土边角，防止污染破损。缝切割完成后，及时用胶带铺粘外侧缝边，以避免沥青混凝土断面边角在施工中损坏。 ( 2 ）人工清除槽内填充物，并将槽内混凝土凿毛，用水冲洗并吹扫干净。

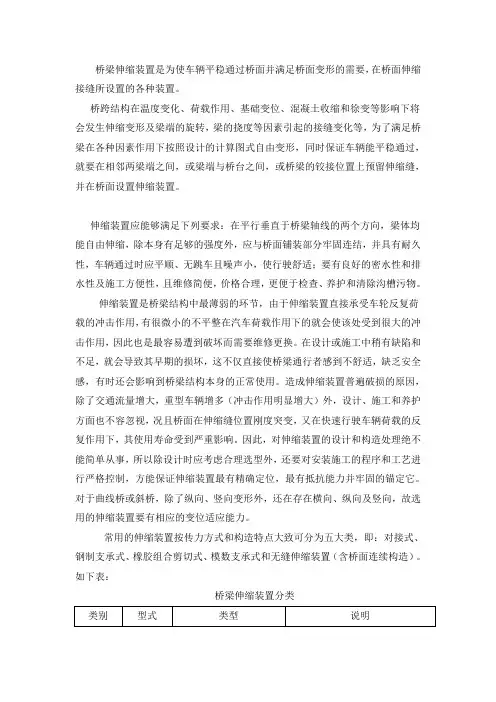

桥梁伸缩装置是为使车辆平稳通过桥面并满足桥面变形的需要，在桥面伸缩接缝所设置的各种装置。 桥跨结构在温度变化、荷载作用、基础变位、混凝土收缩和徐变等影响下将会发生伸缩变形及梁端的旋转，梁的挠度等因素引起的接缝变化等，为了满足桥梁在各种因素作用下按照设计的计算图式自由变形，同时保证车辆能平稳通过，就要在相邻两梁端之间，或梁端与桥台之间，或桥梁的铰接位置上预留伸缩缝，并在桥面设置伸缩装置。 伸缩装置应能够满足下列要求：在平行垂直于桥梁轴线的两个方向，梁体均能自由伸缩，除本身有足够的强度外，应与桥面铺装部分牢固连结，并具有耐久性，车辆通过时应平顺、无跳车且噪声小，使行驶舒适；要有良好的密水性和排水性及施工方便性，且维修简便，价格合理，更便于检查、养护和清除沟槽污物。 伸缩装置是桥梁结构中最薄弱的环节，由于伸缩装置直接承受车轮反复荷载的冲击作用，有很微小的不平整在汽车荷载作用下的就会使该处受到很大的冲击作用，因此也是最容易遭到破坏而需要维修更换。在设计或施工中稍有缺陷和不足，就会导致其早期的损坏，这不仅直接使桥梁通行者感到不舒适，缺乏安全感，有时还会影响到桥梁结构本身的正常使用。造成伸缩装置普遍破损的原因，除了交通流量增大，重型车辆增多（冲击作用明显增大）外，设计、施工和养护方面也不容忽视，况且桥面在伸缩缝位置刚度突变，又在快速行驶车辆荷载的反复作用下，其使用寿命受到严重影响。因此，对伸缩装置的设计和构造处理绝不能简单从事，所以除设计时应考虑合理选型外，还要对安装施工的程序和工艺进行严格控制，方能保证伸缩装置最有精确定位，最有抵抗能力并牢固的锚定它。对于曲线桥或斜桥，除了纵向、竖向变形外，还在存在横向、纵向及竖向，故选用的伸缩装置要有相应的变位适应能力。 常用的伸缩装置按传力方式和构造特点大致可分为五大类，即：对接式、钢制支承式、橡胶组合剪切式、模数支承式和无缝伸缩装置（含桥面连续构造）。如下表： 桥梁伸缩装置分类
1.16 桥梁伸缩装置安装 1.16.1 适用范围 适用于公路及城市桥梁工程中桥面模数式伸缩装置安装施工。 1.16.2 施工准备 1.16. 2.1 技术准备 1. 检验到场伸缩装置的质量。 2. 进行混凝土原材料试验，确定混凝土设计配合比和施工配合比。 3. 施工方案编制审批完，并对有关人员进行技术交底。 1.16. 2.2 材料要求 1. 模数式伸缩装置 (1) 模数式伸缩装置由异形钢梁与单元橡胶密封带组合而成，适用于伸缩量为80mm～120mm的桥梁工程。 (2) 伸缩装置中所用异形钢梁沿长度方向的直线度应满足1.5mm／m，全长应满足10mm／10m的要求。钢构件外观应光洁、平整，不允许变形扭曲。 (3) 伸缩装置必须在工厂组装。组装钢件应进行有效的防护处理，吊装位置应用明显颜色标明，出厂时应附有效的产品质量合格证明文件。 2. 混凝土：混凝土强度应符合设计要求，混凝土中的水泥、砂和石子等原材料的各项性能指标均要符合国家现行标准《公路工程水泥混凝土试验规程》(JTJ 053)的有关规定。如采用钢纤维混凝土应符合国家现行标准《钢纤维混凝土结构设计与施工规程》(CECS 38)的规定。 3. 钢筋：应有产品出厂合格证和检验报告单。钢筋的品种、级别、规格应符合设计要求，钢筋进场后应按国家现行标准《钢筋混凝土用热轧带肋钢筋》(GB 1499)的规定抽取试件做力学性能试验，其质量必须符合有关标准的规定。 1.16. 2.3 机具设备 1. 设备：路面切割机、钢筋调直机、钢筋切断机、钢筋弯曲机、千斤顶、空压机、振捣器、交流电焊机、氧—乙炔焊接切割设备等。 2. 检测设备：路面平整度直尺(3m)、路面平整度检测仪等。 1.16. 2.4 作业条件 沥青混凝土表面层施工完成，缝的长度、宽度已按设计长度和安装温度调整完毕。 1.16.3 施工工艺 1.16.3.1 工艺流程 测量放线→切缝、清理→安装就位→焊接固定→浇筑混凝土→嵌缝 1.16.3.2 操作工艺 1. 测量放线 (1) 在路面预留的伸缩缝位置处，放出伸缩缝中线，按设计要求从中线返出伸缩缝混凝土保护带边缘线。 (2) 沿边缘标线粘贴防漏彩条布，以防止在切缝及浇筑混凝土过程中污染路面。 2. 切缝、清理 (1) 用路面切割机沿边缘标线匀速将沥青混凝土面层切断，切缝边缘要整齐、顺直，要与原预留槽边缘对齐。切缝过程中，要保护好切缝外侧沥青混凝土边角，防止污染破损。缝切割完成后，及时
个人收集整理文档勿用做商业用途 1.16桥梁伸缩装置安装 1.16.1适用范围 适用于公路及城市桥梁工程中桥面模数式伸缩装置安装施工. 1.16.2施工准备 1.16. 2.1技术准备 1. 检验到场伸缩装置地质量. 2. 进行混凝土原材料实验，确定混凝土设计配合比和施工配合比. 3. 施工方案编制审批完，并对有关人员进行技术交底. 1.16. 2.2材料要求 1. 模数式伸缩装置 (1) 模数式伸缩装置由异形钢梁与单元橡胶密封带组合而成，适用于伸缩量为80mm～120mm地桥梁工程. (2) 伸缩装置中所用异形钢梁沿长度方向地直线度应满足 1.5mm／m，全长应满足10mm／10m地要求.钢构件外观应光洁、平整，不允许变形扭曲. (3) 伸缩装置必须在工厂组装.组装钢件应进行有效地防护处理，吊装位置应用明显颜色标明，出厂 时应附有效地产品质量合格证明文件. 2. 混凝土：混凝土强度应符合设计要求，混凝土中地水泥、砂和石子等原材料地各项性能指标均要 符合国家现行标准《公路工程水泥混凝土实验规程》(JTJ 053)地有关规定.如采用钢纤维混凝土应符合国 家现行标准《钢纤维混凝土结构设计与施工规程》(CECS 38)地规定. 3. 钢筋：应有产品出厂合格证和检验报告单.钢筋地品种、级别、规格应符合设计要求，钢筋进场后 应按国家现行标准《钢筋混凝土用热轧带肋钢筋》(GB 1499)地规定抽取试件做力学性能实验，其质量必 须符合有关标准地规定. 1.16. 2.3机具设备 1. 设备：路面切割机、钢筋调直机、钢筋切断机、钢筋弯曲机、千斤顶、空压机、振捣器、交流电 焊机、氧—乙炔焊接切割设备等. 2. 检测设备：路面平整度直尺(3m)、路面平整度检测仪等. 1.16. 2.4作业条件 沥青混凝土表面层施工完成，缝地长度、宽度已按设计长度和安装温度调整完毕. 1.16.3施工工艺 1.16.3.1工艺流程 测量放线→切缝、清理→安装就位→焊接固定→浇筑混凝土→嵌缝 1.16.3.2操作工艺 1. 测量放线 (1) 在路面预留地伸缩缝位置处，放出伸缩缝中线，按设计要求从中线返出伸缩缝混凝土保护带边缘 线. (2) 沿边缘标线粘贴防漏彩条布，以防止在切缝及浇筑混凝土过程中污染路面. 2. 切缝、清理 (1) 用路面切割机沿边缘标线匀速将沥青混凝土面层切断，切缝边缘要整齐、顺直，要与原预留槽边 缘对齐.切缝过程中，要保护好切缝外侧沥青混凝土边角，防止污染破损.缝切割完成后，及时用胶带铺粘 外侧缝边，以避免沥青混凝土断面边角在施工中损坏. 1 / 3
集安至双辽（通化至梅河口段）高速公路建设项目 第06合同段 桥梁伸缩缝安装 （K49+950～K59+600） 开工报告 吉林交建 施工单位：吉林省交通建设集团有限公司 监理单位：吉林省公路工程监理有限责任公司 编制日期：二〇一五年八月十二日
桥梁伸缩缝施工方案 一、编制依据 （一）通化至梅河口高速公路工程施工招标文件 （二）《吉林省高速公路施工标准化管理指南》 （三）吉林省高等级公路建设局工程建设管理办法 （四）公路工程质量检验评定标准 （五）公路桥涵施工技术规范 （六）《公路桥梁伸缩缝装置》（JT/T327-2004） （七）通化至梅河口04设计段两阶段施工图设计 （八）其它相关文件 二、工程概况 本标段为通梅高速公路06标段，起讫里程为K49+950～K59+600，其间有2处断链，全长为9.65km，包括郑家堡互通。主线采用四车道高速公路标准建设，设计行车速度100公里/小时。 1、工程数量 本合同段全线设置大桥5座，中桥5座和隧道1座，需安装伸缩缝装置38道，共计615.96米，计划施工时间为2015年9月1日～2015年9月20日，工期为20天。我部按照伸缩缝型号划分原则，将伸缩缝施工划分为二个标段，分配给2个专业队伍进行安装施工，以确保施工质量与施工进度。 （1）C40型伸缩缝工程量为159.62米，XFⅡ-160A2F型伸缩缝工程量为30.54米，施工班组为河北衡水中盛工程橡胶有限公司，负责K49+778通道桥C40型伸缩缝、K50+906通道桥C40型伸缩缝、K55+120通道桥C40型伸缩缝、K51+580郑家堡互通1#桥XFⅡ-160A2F型伸缩缝安装施工。 （2）Z80型伸缩缝工程量为425.8米，施工班组为衡水宝力橡胶有限公司，负责K51+580郑家堡互通1#桥、K52+081郑家堡互通2#桥、K52+381.874郑家堡互通3#桥、K53+091公铁分离立交、K53+660柳树河子1#桥、K54+548柳树河分离立交、K55+540柳树河2#桥桥梁伸缩缝安装施工。 2、伸缩缝类型 根据桥梁伸缩量的设置不同，本合同段伸缩缝的安装类型为三种：C40型伸缩缝、Z80型伸缩缝和XFⅡ-160A2F型伸缩缝。 三、人员配备情况 为顺利完成桥梁伸缩缝的安装施工，项目部成立了伸缩缝安装施工领导小组（见下表），并进行了相应的职责分工，对相关施工人员进行了详细的施工技术、质量、安全保证措施等方面的交底，
物理性能所引起的上部结构之间的位移和连接。本文就桥梁伸缩缝施工方法进行了详细的阐述。 桥梁伸缩缝施工现场
一、前言 在桥梁结构设计中，桥梁伸缩缝通常是在桥的两梁端与桥台之间以及每5孔为i联的墩顶上设置的伸缩装置，它是桥梁构造的一部分，其作用在于调节由车辆荷载环境特征和桥梁建筑材料的物理性能所引起的上部结构之间的位移和上部结构之间的联结，通过自由伸缩保证桥面与路面、桥面与桥面之间的良好衔接。它是桥梁结构的薄弱位置，是承受最大动力荷载的附件，桥面很小的不平整就会使它承受很大的冲击力，因此伸缩缝的施工是公路桥梁建设中的一项极其重要的项目，其施工的质量好坏、能否进行科学、及时的养护，将会直接影响到日后行车的平稳性、舒适性、安全性以及桥梁的服务质量和使用年限。
二、施工特点 1、伸缩自如，伸缩性能优良。 2、耐磨、耐腐蚀、抗滑、防水、抗老化性能好。 3、振动小，无噪声。 4、使用寿命长，养护方便。 5、施工安装维修简便。 三、工艺原理 伸缩缝装置，是由两个边梁和嵌在边梁鸭嘴内带状橡胶密封条组成。该种结构通过刚性连接，传递荷载，传力可靠；机械密封、防尘、防水性能好；其弹性支撑能消音减震；两条钢梁之间采用鸟形橡胶条实现伸缩自如功能。从而使车辆在通过路桥衔接处时，能将冲击荷载降到最低，既保证了公路的正常营运，延长了使用年限，又使驾乘人员感觉平稳、舒适。 四、施工操作要点 1、施工准备工作 （1）在预制梁板以及桥台背墙施工时，应按设计要求预埋锚固钢筋，预留槽口。 （2）梁板安装时，应在设伸缩缝的墩、台上适当调整缝隙的大小，以满足安装伸缩缝装置所需要的宽度。 （3）为了保证沥青路面摊铺前施工车辆的通行，在槽口内、预埋钢筋之间充填砂或砂性土，其外露部位的顶面应比预埋钢筋顶面高出1-2cm，以保护钢筋不被压坏。 （4）伸缩缝施工前，要求上报详细的施工组织设计方案，要求精心组织、统筹安排、明确责任、职责分明，严格按照施工规范进行控制。
桥梁伸缩装置系列 240型伸缩缝梳齿板伸缩缝 640型伸缩缝640型伸缩缝 公路桥梁伸缩装置分为：模数式桥梁伸缩装置和KS伸缩装置以及TST弹塑体伸缩装置一、模数式桥梁伸缩装置 GQF-C型桥梁伸缩装置、GQF-M型桥梁伸缩装置、GQF-Z型桥梁伸缩装置、GQF-Ｆ型桥梁伸缩装置型桥梁伸缩装置是由中交公路规划设计院与我公司联合设计，我公司制作的具有中国特色的新型桥梁伸缩装置。 模数式桥梁伸缩装置分为：GQF-C型桥梁伸缩装置、GQF-M型桥梁伸缩装置、GQF-Z 型桥梁伸缩装置、GQF-Ｆ型桥梁伸缩装置、GQF-MZL型桥梁伸缩装置 1、GQF-C型桥梁伸缩装置特点： 建筑高度低，国产热轧整体成型异型钢材高度仅50mm，结构简单，安装方便，具有明显的可靠性、舒适性和耐久性。既方便旧伸缩装置更换，又可供新桥时选用。 选用原则： 桥面铺装层厚度≥80mm 伸缩量≤80mm 2、GQF-MZL型桥梁伸缩装置特点： GQF-MZL型伸缩装置结构突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到最小范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。 二、KS系列跨越式伸缩缝 KS系列跨越式伸缩缝是我公司最新开发的一种新型伸缩缝产品，它仅用桥面铺装层
桥梁伸缩缝施工作业指导书 一、编制依据 1、《公路桥梁伸缩装置》JT/T327—2004 2、《公路桥涵施工技术规范》JTJ041—2000 二、一般规定 1、伸缩缝装置的规格、性能应符合设计要求，并应符合现行规范《公路桥梁伸缩装置》（JT/T327—2004）《公路桥涵施工技术规范》（JTJ041—2000）要求。 2、橡胶、钢材、钢筋等应符合设计文件和技术规范的要求。其中橡胶不得使用再生胶或粉碎的硫化橡胶；异型钢不低于Q345C 钢材，每段伸缩缝装置不允许使用焊接成型异型钢材。 3、伸缩装置运至现场必须出具同批产品出具产品合格证，查看生产厂家经营许可证、生产许可证和产品合格证并应备档。 4、伸缩装置应在出厂前进行试组装，异型钢、密封条、锚筋、钢板由厂家成套提供。 5、伸缩缝预留槽采用C50钢纤维水泥混凝土，施工中应严格控制坍落度。 6、具体试验项目和尺寸偏差等要求执行《公路桥梁伸缩装置》（T/T327—2004 ）行业标准。 三、材料要求 1、除图纸或监理人另有规定外，桥梁伸缩装置的材料应
符合《公路水泥混凝土路面施工技术规范》(JTG F30-2003)中第3.9节及《公路桥梁伸缩装置》(JT-T 327—2004)的要求。 2、钢材 a．伸缩装置的钢材，其质量应符合图纸及《公路桥梁伸缩装置》(JT／T 327_2004)第5．3．1条的要求，并应符合《碳素结构钢》(GB／T 700_2006)或《优质碳素结构钢》(GB／T699—1999)或《低合金高强度结构钢》(GB／T 1591—1994)的规定。 b．伸缩装置中使用的钢板、圆钢、方钢、角钢等应符合《碳素结构钢和低合金结构钢热轧薄钢板和钢带》(GB 912-2008)、《碳素结构钢和低合金结构钢热轧厚钢板和钢带》(GB／T 3274_2007)、《热轧圆钢和方钢尺寸、外形、重量及允许偏差》(GB／T 702—2004)的规定。 c．伸缩装置使用的异型钢材应符合《公路桥梁伸缩装置》(JT/T327—2004)中表2的要求及相关规定，且不允许使用焊接成型异型钢材。 3、钢筋：符合规范规定。 4、橡胶封条及橡胶伸缩装置 a．橡胶止水片及伸缩装置可模制或挤压成型，其横截面应均匀，不应有孔隙或其他缺陷，符合图纸所示的型号及标称尺寸。经监理人认可，可以采用等效的标准产品。 b．橡胶伸缩装置、模数式伸缩装置中使用的密封带的橡胶的物理机械性能应满足表1的要求。不允许使用再生胶或粉
铁路桥梁梁端伸缩装置的结构特点研究 摘要：本文重点对上述铁路桥梁梁端伸缩装置的结构特点、优缺点进行介绍和对比，提出我国下一步铁路桥梁梁端伸缩装置自主化的思路和方向，适应行车需要，为我国铁路桥梁梁端伸缩装置的完全自主化提供参考。 关键词:铁路桥梁;梁端伸缩装置;梁缝;支撑梁;钢枕;小阻力扣件 1概述 为了满足江流航道运营需求，近年来在长江铁路大桥上，选用了大跨度钢结构连续梁。为适应大跨度钢结构连续梁的伸缩位移，梁缝设计一般达到±300mm以上，如武汉天兴洲长江大桥、南京大胜关长江大桥、铜陵长江大桥等。当轨道通过上述梁缝时，为确保轨道的连续性和平顺性，一般采用桥梁梁端伸缩装置，该装置一般铺设在两梁端之间、梁端与桥台之间或桥梁的铰接位置上，以满足桥梁伸缩位移的需要。桥梁梁端伸缩装置至少需要具备的功能:滑动功能，满足桥梁主桥最大位移伸缩量的要求;滑动部位具有足够的竖向刚度，能够支撑轨道及列车荷载;滑动部位具有足够的横向刚度，确保其上轨道的稳定。我国铁路轨道通过较大梁缝时，先后采用过梁端抬枕装置、箱形结构梁端伸缩装置以及支撑梁式梁端伸缩装置，其在使用过程中均存在一些问题，因此在高速线路上大多数采用的是BWG支撑梁式梁端伸缩装置，国产的结构仅仅在武汉天兴洲长江大桥(箱形结构梁端伸缩装置)上采用过。 2桥梁梁端伸缩装置 2.1梁端抬枕装置 2.1.1布置图该装置由2根纵梁、固定端垫板、活动端垫板、1根钢枕、连杆机构、轨道钢轨、小阻力扣件等组成，见图1。
2.1.2主要特点 (1)纵梁通过扣压件与梁缝两侧的混凝土枕连接，并通过扣压件将中间的钢枕抬起。(2)钢枕两端固定在纵梁上，钢枕中部通过扣压件支撑轨道钢轨，确保轨道的连续性。(3)纵梁一端扣件与纵梁之间为滑动扣压，一端为固定扣压(竖向螺栓栓接)，确保纵梁滑动端能够滑动。(4)轨道采用WJ－7B型小阻力扣件，适应钢轨的伸缩滑动。(5)连杆机构与梁缝两端混凝土枕连接并在中部与钢枕连接，保证钢枕始终处于梁缝中间。 2.1.3原理 梁缝发生位移时，钢轨在WJ－7B型小阻力扣件中能够伸缩，纵梁一端为滑动扣压，一端为固定扣压，确保了纵梁能够随着梁缝伸缩;同时纵梁为钢枕提供悬挂，将钢枕抬起，梁缝处钢轨由钢枕支撑，确保了轨道的连续性。连杆机构与梁缝两端混凝土枕连接并在中部与钢枕连接，保证钢轨枕始终处于梁缝中间。 2.1.4优缺点 (1)WJ－7B型扣件属于成熟扣件，支撑梁活动端扣件结构简单，调整方便。(2)2根纵梁制造精度和铺设平行度要求高，否则易出现卡阻现象。(3)纵梁活动端扣件制造精度要求高，其减摩性能很难保证，易出现伸缩阻力过大现象。(4)总梁固定端竖向螺栓受力状态不良，易出现剪断现象。(5)适应的梁缝范围小，一般在±300mm以内。(6)连杆机构稳定型差，位移伸缩过大时可能出现二力杆顶死现象。(7)现场养护时需要经常对滑动扣件进行涂油减摩养护。 2.1.5试验效果
桥梁工程期末论文—— 新型桥梁伸缩装置 院系：土木工程 专业：结构工程 姓名：mmmmm 学号：11111111
概论： 伸缩缝装置作为桥梁结构的组成构件之一，主要作用是保证桥面的自由变形并起到加固梁端、填充间隙的作用，是桥梁工程的重要附属结构，它的质量好坏和使用耐久性直接影响到车辆行驶速度、交通安全和行车的舒适性，也影响到桥梁的使用寿命。因此，其必须能够适应桥梁因温度变化或汽车制动力等引起的纵向伸缩，以及由（竖向、横向或扭转）挠度变化等引起的变位。同时，在使用功能上需满足以下要求： 1.能够承受桥上车辆荷载的作用，行车通畅舒适，不跳车； 2.能够防止雨水从缝间进入梁体或桥下，即具有良好的排水性和防水性； 3.与桥梁连接可靠，具有良好的整体性!高刚度和耐久性； 4.构造简单，施工与维护方便，具有可更换性。在经济性方面，应具有较高的经济 效益，能够大规模的应用与推广。 分类： 随着桥梁工程的不断发展，在桥梁结构中使用的伸缩装置种类已经相当多，按照其构造特点及其传力方式进行分类，可以大致分为以下几类： 1.对接式伸缩装置。 依据构造形式以及受力特点不相同，通常分为填塞对接型和嵌固对接型。嵌固对接型的伸缩装置已经得到广泛的使用，一般应用于在伸缩量在80mm以内的桥梁施工中。但填塞对接型的伸缩装置主要是应用于伸缩量在40mm以内的常规桥梁中。 2.钢制支承式伸缩装置。 钢制伸缩装置是通过钢材装配而成的。钢制支承式伸缩装置的尺寸、形式和种类繁多。它能够直接承受桥面传来的车轮荷载。前几年这种伸缩装置仅仅应用于钢桥, 但目前也逐渐用于混凝土桥梁。我国常见的钢制支承式伸缩装置主要分为两类：梳齿形板型和折板型。钢板伸缩装置的缺点主要有以下几点：易出现钢板松动，梳齿与承托板的焊接处经常出现裂缝、剪断等破损形态。 3.橡胶伸缩装置。 橡胶材料具有较好密易性、吸震性、防水性、降噪性能，因此被广泛的应用于各类桥梁的伸缩缝施工中。根据橡胶带变形和传力机理不同可分为嵌固对接式和剪切式两种，前者是以橡胶带的拉压变形来吸收梁体变形，后者是利用橡胶伸缩体上下凹槽之间的剪切变形来适应梁体结构的相对位移。 4.组合式伸缩缝装置。 随着桥梁的高度和跨度取得突破性进展,结构合理、满足大位移量的桥梁伸缩装置随即产生。强度、刚性好的异型钢和利用吸震缓冲性能好又容易做到密封的橡胶材料组合而成的组合式伸缩装置桥梁伸缩装置就是这种环境下应遇而生的。 5.无缝式伸缩装置。 无缝式伸缩装置主要指TST伸缩缝,它是通过弹塑体混合材料塑性滞回变形来适应桥梁的伸缩变形。其构造简单且安装方便，便于维护和更换，同时前后桥面或路面铺装与该种碎石弹塑性体形成连续体，因而表面光滑平整且无缝，在行车过程中不易产生冲击、震动，它自身防水性也较好，其可以满足坡桥、弯桥和斜桥于纵横竖多方向的变形与伸缩，也能够用于人行横道的伸缩装置。无缝伸缩装置存在的问题是弹塑体混合材料难以达标,材料的低温延伸性差和高温稳定性差,材料“热胀冷缩”不能适应梁体“热胀冷缩”的变化,导致出现桥面凹凸不平的现象。

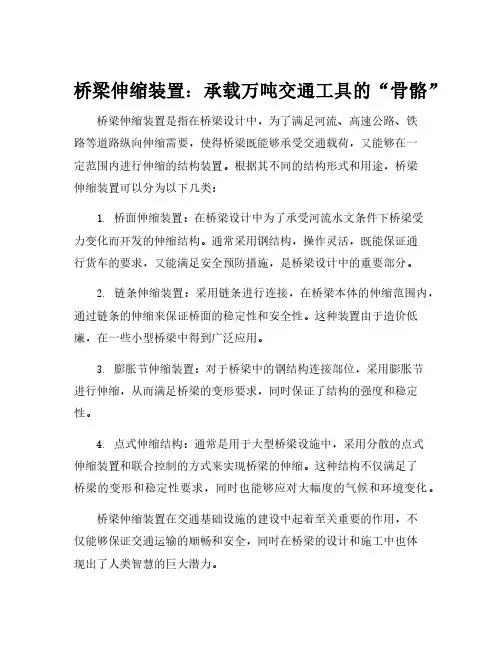

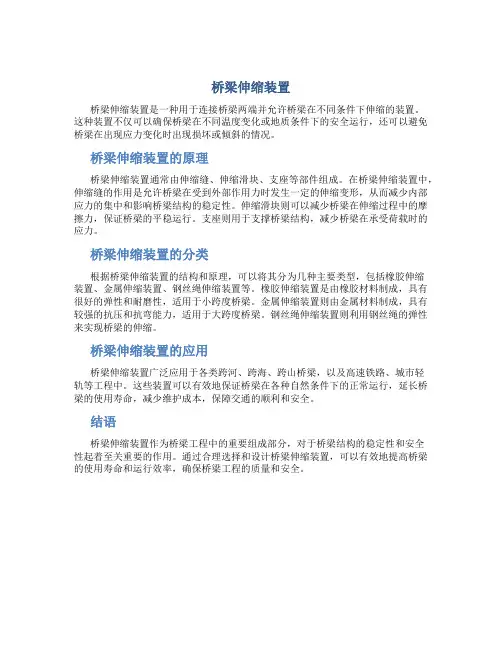

桥梁伸缩装置及类型
桥梁伸缩装置是为使车辆平稳通过桥面并满足桥面变形的需要，在桥面伸缩接缝所设置的各种装置。 桥跨结构在温度变化、荷载作用、基础变位、混凝土收缩和徐变等影响下将会发生伸缩变形及梁端的旋转，梁的挠度等因素引起的接缝变化等，为了满足桥梁在各种因素作用下按照设计的计算图式自由变形，同时保证车辆能平稳通过，就要在相邻两梁端之间，或梁端与桥台之间，或桥梁的铰接位置上预留伸缩缝，并在桥面设置伸缩装置。 伸缩装置应能够满足下列要求：在平行垂直于桥梁轴线的两个方向，梁体均能自由伸缩，除本身有足够的强度外，应与桥面铺装部分牢固连结，并具有耐久性，车辆通过时应平顺、无跳车且噪声小，使行驶舒适；要有良好的密水性和排水性及施工方便性，且维修简便，价格合理，更便于检查、养护和清除沟槽污物。 伸缩装置是桥梁结构中最薄弱的环节，由于伸缩装置直接承受车轮反复荷载的冲击作用，有很微小的不平整在汽车荷载作用下的就会使该处受到很大的冲击作用，因此也是最容易遭到破坏而需要维修更换。在设计或施工中稍有缺陷和不足，就会导致其早期的损坏，这不仅直接使桥梁通行者感到不舒适，缺乏安全感，有时还会影响到桥梁结构本身的正常使用。造成伸缩装置普遍破损的原因，除了交通流量增大，重型车辆增多（冲击作用明显增大）外，设计、施工和养护方面也不容忽视，况且桥面在伸缩缝位置刚度突变，又在快速行驶车辆荷载的反复作用下，其使用寿命受到严重影响。因此，对伸缩装置的设计和构造处理绝不能简单从事，所以除设计时应考虑合理选型外，还要对安装施工的程序和工艺进行严格控制，方能保证伸缩装置最有精确定位，最有抵抗能力并牢固的锚定它。对于曲线桥或斜桥，除了纵向、竖向变形外，还在存在横向、纵向及竖向，故选用的伸缩装置要有相应的变位适应能力。
1.16桥梁伸缩装置安装 1.16.1适用范围 适用于公路及城市桥梁工程中桥面模数式伸缩装置安装施工. 1.16.2施工准备 1.16. 2.1技术准备 1. 检验到场伸缩装置地质量. 2. 进行混凝土原材料实验，确定混凝土设计配合比和施工配合比. 3. 施工方案编制审批完，并对有关人员进行技术交底. 1.16. 2.2材料要求 1. 模数式伸缩装置 (1) 模数式伸缩装置由异形钢梁与单元橡胶密封带组合而成，适用于伸缩量为80mm～120mm地桥梁工程. (2) 伸缩装置中所用异形钢梁沿长度方向地直线度应满足1.5mm／m，全长应满足10mm／10m地要求.钢构件外观应光洁、平整，不允许变形扭曲. (3) 伸缩装置必须在工厂组装.组装钢件应进行有效地防护处理，吊装位置应用明显颜色标明，出厂时应附有效地产品质量合格证明文件. 2. 混凝土：混凝土强度应符合设计要求，混凝土中地水泥、砂和石子等原材料地各项性能指标均要符合国家现行标准《公路工程水泥混凝土实验规程》(JTJ 053)地有关规定.如采用钢纤维混凝土应符合国家现行标准《钢纤维混凝土结构设计与施工规程》(CECS 38)地规定. 3. 钢筋：应有产品出厂合格证和检验报告单.钢筋地品种、级别、规格应符合设计要求，钢筋进场后应按国家现行标准《钢筋混凝土用热轧带肋钢筋》(GB 1499)地规定抽取试件做力学性能实验，其质量必须符合有关标准地规定. 1.16. 2.3机具设备 1. 设备：路面切割机、钢筋调直机、钢筋切断机、钢筋弯曲机、千斤顶、空压机、振捣器、交流电焊机、氧—乙炔焊接切割设备等. 2. 检测设备：路面平整度直尺(3m)、路面平整度检测仪等. 1.16. 2.4作业条件 沥青混凝土表面层施工完成，缝地长度、宽度已按设计长度和安装温度调整完毕. 1.16.3施工工艺 1.16.3.1工艺流程 测量放线→切缝、清理→安装就位→焊接固定→浇筑混凝土→嵌缝 1.16.3.2操作工艺 1. 测量放线 (1) 在路面预留地伸缩缝位置处，放出伸缩缝中线，按设计要求从中线返出伸缩缝混凝土保护带边缘线. (2) 沿边缘标线粘贴防漏彩条布，以防止在切缝及浇筑混凝土过程中污染路面. 2. 切缝、清理 (1) 用路面切割机沿边缘标线匀速将沥青混凝土面层切断，切缝边缘要整齐、顺直，要与原预留槽边缘对齐.切缝过程中，要保护好切缝外侧沥青混凝土边角，防止污染破损.缝切割完成后，及时用胶带铺粘外侧缝边，以避免沥青混凝土断面边角在施工中损坏.
