功能介绍
?电力版介绍?回路功能
–遥信–遥控–遥测–遥调–电度量–SOE –定值?回路复制
?回路画面的复制?事故追忆功能?变量列表视图?部分功能运行画面?电力版新增的函数
电力版介绍
?输配电相关的监控系统工程，往往重复性比较大。以通用组态的方式反复定义各种设备、变量、画面等等，工作量极大，且容易出错误。
?组态王电力版通过建立回路，把重复性大的工作归纳为模型，然后以复制回路的方式快速扩展，项目越大工作量越节省，错误率降低。
?电力版还具有定值、SOE、事故追忆等专业设计，为用户提供集成的功能模块。
?电力版的设计目标：
消除重复性工作，对专业功能提供统一处理，简化和加速组态过程。
与通用版的区别
?通过回路和画面的复制替换，消除重复的组态工作，效率高，有利降低错误率
?具有定值、SOE、事故追忆、变量列表视图等针对电力行业的设计
?通过遥控、遥调的权限、条件组态，能够方便完成通用组态难以实现的执行条件判断、登录、执行、返校、操作记录过程
?针对市场：低压配电，35kV及以下变电站，水电站
电力版组态过程
1.新建工程
2.定义设备
3.定义回路
–关联设备
–定义遥信、遥控、遥测、遥调、电度、SOE、定值量及相关报警–复制、替换同类型回路
4.定义回路以外的其他变量
5.画面组态，与回路相关的画面可复制、替换回路名
6.报表等其它工作
除步骤3和5以外，其它操作都与组态王通用版相似
回路
?组态王电力版中引入了回路的概念，并通过回路目录实现对回路的管理，在回路中用户可以进行如下操作：
–对回路、回路目录进行添加、编辑、复制和删除等操作
–对回路变量进行批量新建、编辑和删除等操作
–对SOE设备和SOE设备类型库进行配置，并在运行系统中进行SOE报警及处理、SOE事件查询等操作
–对定值设备和定值设备类型库进行配置，并在运行系统中进行定值读写、查询等操作
–对事故进行追忆
–对变量列表视图进行定制
回路
?回路的引入为用户提供了可视化的组态方式；回路、回路目录及回路变量的批量操作、SOE设备和定值设备类型库的可移植性，简化了用户对设备、工程进行组态的工作量；SOE 系统、定值系统、事故追忆及变量列表视图更突出了电力行业的特点。
开发系统的上面两个窗口是回路窗口，进行与回路相关的操作。
下面两个窗口与组态王通用版的界面功能相同。
在COM1上建立IO设备“电能表1”
在COM2上建立IO设备“PLC1”
添加“回路1”
在回路1中添加关联设备“电能表1”
在回路1中添加关联设备“PLC1”
遥信
设置遥信量的容量
再设置相关属性
设置遥信量关联的设备和寄存器
通过遥信量与遥控量的关联，可完成遥控返校确认的功能
遥控
设置遥控量容量，并设置相关属性
通过设置遥控量允许条件，可以自由地完成遥控允许功能
遥测
设置遥测量容量，并设置相关属性
设置遥测量与遥调量的关联
组态王6.55使用手册, 北京亚控科技发展有限公司, 2011.
组态王kingview6.55保持了其早期版本功能强大、运行稳定且使用方便的特点，并根据国内众多用户的反馈及意见，对一些功能进行了完善和扩充。组态王kingview6.55提供了丰富的、简捷易用的配置界面，提供了大量的图形元素和图库精灵，同时也为用户创建图库精灵提供了简单易用的接口；该款产品的历史曲线、报表及web发布功能进行了大幅提升与改进，软件的功能性和可用性有了很大的提高。 组态王6.55在保留了原报表所有功能的基础上新增了报表向导功能，能够以组态王的历史库或KingHistorian为数据源，快速建立所需的班报表、日报表、周报表、月报表、季报表和年报表。此外，还可以实现值的行列统计功能。 组态王6.55在web发布方面取得新的突破，全新版的Web发布可以实现画面发布，数据发布和OCX控件发布，同时保留了组态王Web的所有功能：IE浏览客户端可以获得与组态王运行系统相同的监控画面，IE客户端与W eb服务器保持高效的数据同步，通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等，同时可以方便快捷的向工业现场发布控制命令，实现实时控制的功能。 组态王kingview6.55集成了对KingHistorian的支持，且支持数据同时存储到组态王历史库和工业库，极大地提高了组态王的数据存储能力，能够更好地满足大点数用户对存储容量和存储速度的要求。KingHistorian是亚控新近推出的独立开发的工业数据库。具有单个服务器支持高达100万点、256个并发客户同时存储和检索数据、每秒检索单个变量超过20,000 条记录的强大功能。能够更好地满足高端客户对存储速度和存储容量的要求，完全满足了客户实时查看和检索历史运行数据的要求。 产品功能 全新的支持ocx控件发布的web功能，保证了浏览器客户端和发布端工程的高度一致
一种简单的组态王报表功能实现方法 2010年04月24日星期六 15:18 前段时间用组态王6.53做了一个小的画面组态，其中用到了KVADODBGrid控件来做报表，现总结如下。 一、准备工作 第一步：在组态王工程管理器中新建一个项目，项目路径为D：\实验项目。 第二步：新建一个ACCESS数据库 1、在“D：\实验项目”路径下新建一个 Microsoft Office Access 应用程序并命名为mydatabase.mdb； 2、打开“控制面板\管理工具\ODBC数据源管理器”选择“系统DS N”选项； 3、点击“添加”按钮创建新数据源，选择“Microsoft Access Driver(*.mdb)”； 4、在数据源名处填下“mydata”，并选择数据库路径为“D：\实验项目\mydatabase.mdb”。 第三步：创建表格模板 点击工程浏览器左侧的“SQL访问管理器”下的“表格模板”，新建一个表格并命名为Table。在Table中添加所需记录的变量及
日期参数，其中“日期”为定长字符串型，字符长度为10；其它诸如年、月、日、时、分则为浮点型，字符长度为1。 第四步：创建记录体 点击工程浏览器左侧的“SQL访问管理器”下的“记录体”，新建一个表格并命名为Record，在Record中添加所需记录的变量及日期参数。记录体用来定义Access数据表格字段与组态王变量之间的对应关系。 二、连接数据库 第一步：在工程浏览器左侧的“数据库”下的“数据字典”中定义一个内存整型变量，并命名为ConnectID。 第二步：创立组态王与mydata数据源的连接，并以“表格模板”Table的格式在数据库中建立名为“TheDate”的表格，命令如下：SQLConnect( ConnectID, "dsn=mydata;uid=;pwd="); SQLCreateTable(ConnectID, "TheDate", "Table" ); 将上面两条命令填入“工程浏览器\命令语言\应用程序命令语言”下的“启动时”选项中。 第三步：在工程浏览器左侧的“命令语言\事件命令语言”下新建一事件命令，在“事由描述”项内填下“\\本站点\$分==01”（每小时事件发生一次即分变量每次为一，计算了60分钟），在“发生时”框内填写

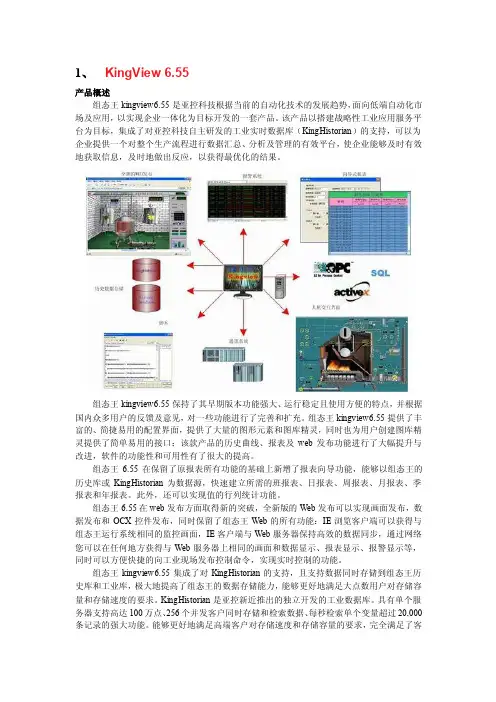

组态王实例教程入门 组态王kingview6.55是亚控科技根据当前的自动化技术的发展趋势，面向低端自动化市场及应用，以实现企业一体化为目标开发的一套产品。该产品以搭建战略性工业应用服务平台为目标，集成了对亚控科技自主研发的工业实时数据库(KingHistorian)的支持，可以为企业提供一个对整个生产流程进行数据汇总、分析及管理的有效平台，使企业能够及时有效地获取信息，及时地做出反应，以获得最优化的结果。 组态王保持了其早期版本功能强大、运行稳定且使用方便的特点，并根据国内众多用户的反馈及意见，对一些功能进行了完善和扩充。组态王kingview6.55提供了丰富的、简捷易用的配置界面，提供了大量的图形元素和图库精灵，同时也为用户创建图库精灵提供了简单易用的接口;该款产品的历史曲线、报表及web发布功能进行了大幅提升与改进，软件的功能性和可用性有了很大的提高。 组态王在保留了原报表所有功能的基础上新增了报表向导功能，能够以组态王的历史库或KingHistorian为数据源，快速建立所需的班报表、日报表、周报表、月报表、季报表和年报表。此外，还可以实现值的行列统计功能。 组态王在web发布方面取得新的突破，全新版的Web发布可以实
