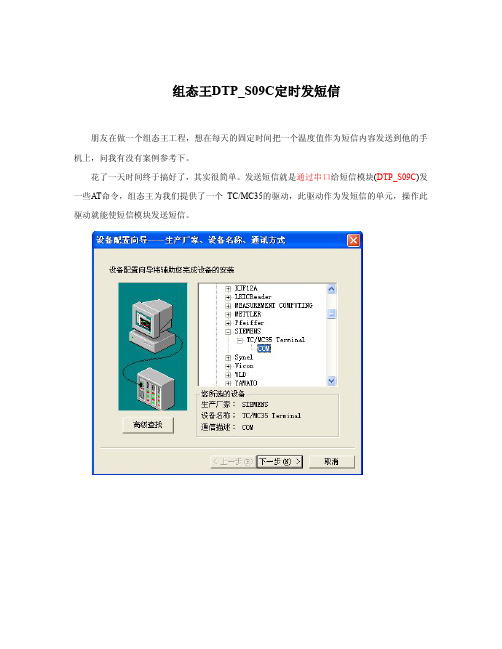

本文介绍了GRM-OPC-SMS实现组态王发短信的方法！

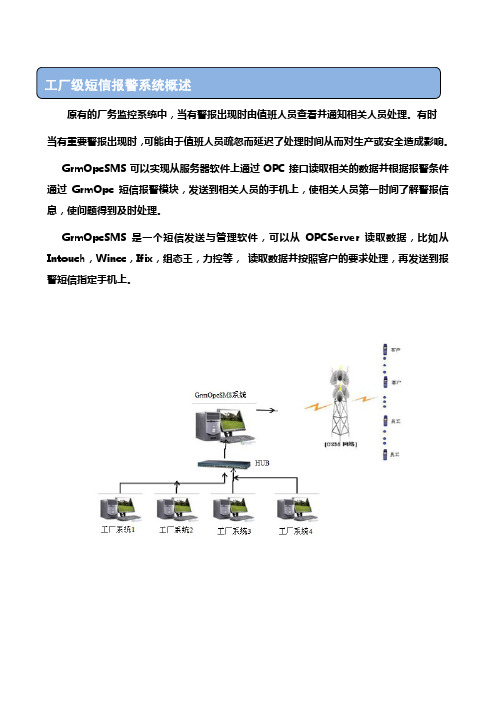

原有的组态王厂务监控系统中，当有警报出现时由值班人员查看并通知相关人员处理。有时当有重要警报出现时，可能由于值班人员疏忽而延迟了处理时间从而对生产或安全造成影响。
GrmOpcSMS 是一个短信发送与管理软件，可以从OPCServer 读取数据，比如从Intouch，Wincc，Ifix，组态王，力控等，读取数据并按照客户的要求处理，再发送到报警短信指定手机上。
基本原理：
1.巨控GRM-OPC-SMS报警器通过485和电脑连接（可选购USB-485或者232-485转
换设备），在运行系统的系统配置中要设置和电脑连接的串口号。
2.电脑上的组态软件作为OPC Server（市面上主流组态软件如组态王WINCC，INTOUCH，
IFIX, RSview32均可做为OPC Server，且无需额外配置）
3.开发时，只需在开发系统GRMOpcDev3中，浏览组态软件的变量，并定义报警条
件，发送目标，报警短信内容等。也就是说，组态软件只是提供数据给GrmOpcSms
系统，本身不用做任何改动，其他和短信报警相关的工作配置全部在GRMOpcDev3
完成。
4.运行时，巨控GrmOpcSms运行系统作为OPC Client,从组态软件获取数据。
5.根据预先定义好的报警条件，巨控GrmOpcSms控制GRM-OPC-SMS报警器在条件
成立时，发送报警短信。
功能介绍：
1.组态王的配置无需任何改动，只是做为OPCSERVER提供数据，简单易行。
2.每个报警可以单独设置值班人员，报警重复次数，报警延时，报警间隔。
3.可设置为报警重复发送，直到发短信确认为止。可实现分级发送，比如报警时，先
发送给现场人员，一段时间仍未解决，发送给工程师，依次类推。
4.可实现发短信修改参数，控制系统运行。
5.所有短信控制，报警确认，报警短信都有记录可查询，可供导出表格，打印。
6.可实现黑白班值守，不同时间段发送给不同的值班人员。
7.可实现定时发送信息到值班人员，或者值班人员发短信主动查询，随时掌握设备信
息。
8.在运行时，可以随时按组或者将单个报警暂时禁用，启用，最终用户可以直接修改
值班人员手机号。
可靠性保证
1.采用真正工业级的短信模块。模块完全按照工业现场设计，-40-85度宽温运行，具
备极强的电磁抗干扰能力。
2.业内首家具备通讯自诊断和自恢复功能，采用双重看门狗设计，稳定性高。
3.组态软件死机或者被无意退出，可发送报警短信到值班人员。
4.电脑硬件故障或被关机，可发送报警短信到值班人员。
5.模块或者电脑停电，可发送报警短信到值班人员。
6.模块和电脑之间，485通讯异常，可发送报警短信到值班人员。
组态王6.55使用手册, 北京亚控科技发展有限公司, 2011.
组态王kingview6.55保持了其早期版本功能强大、运行稳定且使用方便的特点，并根据国内众多用户的反馈及意见，对一些功能进行了完善和扩充。组态王kingview6.55提供了丰富的、简捷易用的配置界面，提供了大量的图形元素和图库精灵，同时也为用户创建图库精灵提供了简单易用的接口；该款产品的历史曲线、报表及web发布功能进行了大幅提升与改进，软件的功能性和可用性有了很大的提高。 组态王6.55在保留了原报表所有功能的基础上新增了报表向导功能，能够以组态王的历史库或KingHistorian为数据源，快速建立所需的班报表、日报表、周报表、月报表、季报表和年报表。此外，还可以实现值的行列统计功能。 组态王6.55在web发布方面取得新的突破，全新版的Web发布可以实现画面发布，数据发布和OCX控件发布，同时保留了组态王Web的所有功能：IE浏览客户端可以获得与组态王运行系统相同的监控画面，IE客户端与W eb服务器保持高效的数据同步，通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等，同时可以方便快捷的向工业现场发布控制命令，实现实时控制的功能。 组态王kingview6.55集成了对KingHistorian的支持，且支持数据同时存储到组态王历史库和工业库，极大地提高了组态王的数据存储能力，能够更好地满足大点数用户对存储容量和存储速度的要求。KingHistorian是亚控新近推出的独立开发的工业数据库。具有单个服务器支持高达100万点、256个并发客户同时存储和检索数据、每秒检索单个变量超过20,000 条记录的强大功能。能够更好地满足高端客户对存储速度和存储容量的要求，完全满足了客户实时查看和检索历史运行数据的要求。 产品功能 全新的支持ocx控件发布的web功能，保证了浏览器客户端和发布端工程的高度一致
