电镀镍故障的影响与原因分析 2009-8-12 1．镀镍层表面针孔 镀镍层(包括电镀镍和化学镀镍)表面出现针孔是镀镍中最常见的故障之一，对于镀镍层来说，有针孔就不能有效的防护基体材料，环境中的水分子或其他腐蚀介质就会通过镀层针孔发生腐蚀(图4-1)。针孔大多是镀镍过程中气体(氢气)在镀件表面上停留造成的。针孔既属于麻点，但又不同于麻点，它像流星一样，往往带有向上的"尾巴"，而麻点仅仅是镀层上微小的凹坑，一般没有向上的"尾巴"，针孔有深有浅，有人把针孔分为三种类型：①基体缺陷型(非圆形凹孔)，与基体材料表面缺陷状态有关；②氢气析出型(蝌蚪式针孔)，是零件表面析氢痕迹造成的；③氢气停留型(针孔较大，像无柄的梨)，是阴极析出氢气停留造成的，一般是镀镍液中表面活性剂太少的原因。图4-1镀镍层表面出现的针孔 造成镀镍层表面针孔原因主要有：零件镀前处理不良，镀液中有油或有机杂质过多，镀液中含有固体微粒，镀液中没有加防针孔剂或防针孔剂太少，镀液中铁等杂质过多，镀液的pH 值太高或阴极电流密度过大，镀液中硼酸含量太少和镀液温度太低等。这些因素都有可能导致镀镍层表面产生针孔缺陷。 由于不同原因引起的针孔现象略有不同，所以在分析故障时，首先要观察故障现象。如镀前处理不良，它仅仅使镀件局部表面上的油或锈未彻底除去，造成这些部位上气体容易停留而产生针孔，所以这种因素造成的针孔现象是局部密集的，无规则的；镀液中有油或有机杂质过多引起的针孔往往出现在零件的向下面和挂具上部的零件上；镀液中固体微粒产生的镀镍层针孔较多出现在零件的向上面；镀液中防针孔剂太少造成的针孔在零件的各个部位都有；镀液中铁杂质过多、pH值过高和阴极电流密度较大引起的针孔较多地出现在零件的尖端和边缘(即高电流密度处)，硼酸含量太少产生的针孔较多地出现在零件的下部，镪液温度过低造成的针孔是稀少的，在零件的各个部位都有可能出现。硼酸作为镀镍液中的缓冲剂，含量过低时pH值容易升高，导致形成金属氢氧化物或碱式盐夹杂于镀镍层内，从而使镀层产生针孔、粗糙和发雾等故障，所以镀镍液中硼酸含量，一般不应低于309／L。
镀镍 一：什么是镀镍？ 通过电解或化学方法在金属或某些非金属上金上一层镍的方法，称为镀镍。镀镍分电镀镍和化学镀镍。 电镀镍是在由镍盐（称主盐）、导电盐、pH缓冲剂、润湿剂组成的电解液中，阳极用金属镍，阴极为镀件，通以直流电，在阴极（镀件）上沉积上一层均匀、致密的镍镀层。从加有光亮剂的镀液中获得的是亮镍，而在没有加入光亮剂的电解液中获得的是暗镍。 化学镀镍是在加有金属盐和还原剂等的溶液中,通过自催化反应在材料表面上获得镀镍 层的方法。 二：镀镍的特点、性质、用途 (一）电镀镍的特点、性能、用途： 1 电镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化膜，能抵抗大气、碱和某些酸的腐蚀。 2 电镀镍结晶极其细小，并且具有优良的抛光性能。经抛光的镍镀层可得到镜面般的光泽外表，同时在大气中可长期保持其光泽。所以，电镀层常用于装饰。 3 镍镀层的硬度比较高，可以提高制品表面的耐磨性，在印刷工业中常用镀媒层来提高铅表面的硬度。由于金属镍具有较高的化学稳定性，有些化工设备也常用较厚的镇镀层，以防止被介质腐蚀。镀镍层还广泛的应用在功能性方面，如修复被磨损、被腐蚀的零件，采用刷镀技术进行局部电镀。采用电铸工艺，用来制造印刷行业的电铸版、唱片模以及其它模具。厚的镀镍层具有良好的耐磨性，可作为耐磨镀层。尤其是近几年来发展了复合电镀，可沉积出夹有耐磨微粒的复合镍镀层，其硬度和耐磨性比镀镍层更高。若以石墨或氟化石墨作为分散微粒，则获得的镍-石墨或镍-氟化石墨复合镀层就具有很好的自润滑性，可用作为润滑镀层。黑镍镀层作为光学仪器的镀覆或装饰镀覆层亦都有着广泛的应用。 4 镀镍的应用面很广，可作为防护装饰性镀层，在钢铁、锌压铸件、铝合金及铜合金表面上，保护基体材料不受腐蚀或起光亮装饰作用;也常作为其他镀层的中间镀层，在其上再镀一薄层铬，或镀一层仿金层，其抗蚀性更好，外观更美。在功能性应用方面，在特殊行业的零件上镀镍约1~3mm厚，可达到修复目的。特别是近年来在连续铸造结晶器、电子元件表面的模具、合金的压铸模具、形状复杂的宇航发动机部件和微型电子元件的制造等方应用越来越广泛。 5 在电镀中，由于电镀镍具有很多优异性能，其加工量仅次于电镀锌而居第二位，其消耗量占到镍总产量的10%左右。 （二）化学镀镍的特点、性能、用途： 1 厚度均匀性厚度均匀和均镀能力好是化学镀镍的一大特点，也是应用广泛的原因之一，化学镀镍避免了电镀层由于电流分布不均匀而带来的厚度不均匀。化学镀时，只要零件表面和镀液接触，镀液中消耗的成份能及时得到补充，镀件部位的镀层厚度都基本相同，即使凹槽、缝隙、盲孔也是如此。 2. 镀件不会渗氢，没有氢脆，化学镀镍后不需要除氢。 3. 很多材料和零部件的功能如耐蚀、抗高温氧化性等比电镀镍好。 4. 可沉积在各种材料的表面上，例如：钢镍基合金、锌基合金、铝合金、玻璃、陶瓷、塑料、半导体等材料的表面上，从而为提高这些材料的性能创造了条件。 5. 不需要一般电镀所需的直流电机或控制设备。 6 热处理温度低，只要在400℃以下经不同保温时间后，可得到不同的耐蚀性和耐磨性，因此，特别适用于形状复杂，表面要求耐磨和耐蚀的零部件的功能性镀层等 三：镀镍溶液的类型 镀镍液的类型主要有硫酸盐型、氯化物型、氨基磺酸盐型、柠檬酸盐型、氟硼酸盐型等。其中以硫酸盐型（低氯化物）即称之谓Watts（瓦特）镀镍液在工业上的应用最为普遍。几
催化剂的失活与再生 [摘要]:本文重点论述了近年来国外对催化剂失活的研究成果，并阐述了经使用失活及再生后的催化剂在物化性质、孔结构、活性及选择性方面均有不同程度的改变。 [关键词]：催化剂；失活；再生；加氢 催化剂在使用过程中催化剂活性会逐渐降低即催化剂失活,失活的速度与原料的性质、操作条件、产品的要求以及催化剂本身的特性均有密切的关系。 关于催化剂的失活,归纳起来失活的原因一般分为结焦失活(造成催化剂孔堵塞)、中毒失活(造成催化剂酸性中心中毒)和烧结失活(造成催化剂晶相的改变)等。工业加氢催化剂失活的主要原因是焦炭生成和金属堵塞,造成催化剂孔结构堵塞和覆盖活性中心。同时伴随着活性中心吸附原料中的毒物,活性金属组分迁移或聚集、相组成的变化、活性中心数减少、载体烧结、沸石结构塌陷与崩溃等。 不同用途的催化剂失活的主要原因有所不同,重油加氢处理催化剂失活,是因结焦、金属聚集、活性中心数减少;渣油加氢催化剂失活是因重金属硫化物沉积和结焦。而分子筛型加氢裂化催化剂失活,主要是因结焦,焦炭覆盖活性中心和堵塞孔道, S/N杂质和重金属有机物化学吸附,使酸性中心中毒或沸石结构破坏,金属迁移和聚集等[1]。
1 催化剂失活的原因 影响催化剂失活的原因很多。Camaxob等把它们基本归纳为两类: 一是化学变化引起的失活; 二是结构改变引起的失活。Hegedus等归纳为三类: 即化学失活、热失活和机械失活。Hughes则归纳为中毒、堵塞、烧结和热失活[2]。本文将它们划分为中毒、烧结和热失活、结焦和堵塞三大类来进行讨论。 1.1中毒引起的失活 1.1.1毒物分析 催化剂的活性由于某些有害杂质的影响而下降称为催化剂中毒, 这些物质称为毒物。在大部分情况下, 毒物来自进料中的杂质, 如润滑油中含有的杂质[3], 也有因反应产物(如平行反应或连串反应的毒产物)强烈吸附于活性位而导致的催化剂中毒[4,5]。 通常所说的毒物都是相对于特定的催化剂和特定的催化反应而言的, 表1列出了一些催化剂上进行反应的毒物[6]。 1.1.2中毒类型 既然中毒是由于毒物和催化剂活性组份之间发生了某种相互作用, 则可以根据这种相互作用的性质和强弱程度将毒物分成两类: (1)暂时中毒(可逆中毒) 毒物在活性中心上吸附或化合时, 生成的键强度相对较弱可以
铝合金化学镀镍 前言：所谓化学镀就是指不使用外电源，而是依靠金属的催化作用，通过可控制的氧化—还原反应，使镀液中的金属离子沉积到镀件上去的方法，因而化学镀也被称为自催化镀或无电镀。化学镀液组成一般包括金属盐、还原剂、络合剂、pH缓冲剂、稳定剂、润湿剂和光亮剂等。当镀件进入化学镀溶液时，镀件表面被镀层金属覆盖以后，镀层本身对上述氧化和还原反应的催化作用保证了金属离子的还原沉积得以在镀件上继续进行下去。目前已能用化学镀方法得到镍、铜、钴、钯、铂、金、银、锡等金属或合金的镀层。化学镀既可以作为单独的加工工艺，用来改善材料的表面性能，也可以用来获得非金属材料电镀前的导电层。化学镀在电子、石油化工、航空航天、汽车制造、机械等领域有着广泛的应用。化学镀具有以下优点：表面硬度高，耐磨性能好；硬化层的厚度及其均匀，处理部件不受形状限制，不变形，特别是适用于形状复杂，深盲孔及精度要求高的细小及大型部件的表面强化处理；具有优良的抗耐蚀性能，在许多酸、碱、盐、氨和海水中具有良好的耐蚀性，其耐蚀性要比不锈钢优越的多；处理后的部件，表面光洁度高，表面光亮，不需要重新的机械加工和抛光，可直接装机使用；镀层与基体的结合力高，不易剥落，其结合力比电镀硬铬和离子镀要高；可处理的基体材料广泛。〔1〕 化学镀分类（广义分类）： 1.置换镀（离子交换或电荷交换沉积）：一种金属浸在第二种金属的金属盐溶液中，第一种金属的表面上发生局部溶解，同时在其表面自发沉积上第二种金属上。在离子交换的情况下，基体金属本身就是还原剂。 2.接触镀：将欲镀的金属与另一种或另一块相同的金属接触，并沉浸在沉积金属的盐溶液中的沉积法。当欲镀的导电基体底表面与比溶液中待沉积的金属更为活泼的金属接触时，便构成接触沉积。 3.真正的化学镀：从含有还原剂的溶液中沉积金属〔1〕。 日前工业上应用最多的是化学镀镍和化学镀铜。可以使用化学镀进行表面加工的金属及合金有很多，下面以铝合金镀镍为例进行说明，而铝合金化学镀镍属于化学镀的第三种即真正的化学镀。 铝合金简介 铝合金具有机械强度高、密度小、导热导电性好、韧性好、易加工等特点，因而在工业部门，特别是航空航天、国防工业，乃至人们的日常生活中，都有较广泛的应用。铝合金表面覆盖一层致密的氧化膜，它可将铝合金与周围环境隔离开来，避免被氧化。但是这层氧化膜易受到强酸和强碱的腐蚀，同时铝合金易产生晶间腐蚀，表面硬度低，不耐磨。化学镀是赋予铝合金表面良好性能的新型工艺手段之一，它不仅是其抗蚀性、耐磨性、可焊性、和电接触能得到提高，镀层与铝合金机体间结合力好，镀层外观漂亮，而且通过镀覆不同的镍基合金，可以赋予铝合金各种新性能，如磁性能、润滑性等。〔2〕 铝合金化学镀镍原理： 化学镀镍是利用镍盐溶液在强还原剂次亚磷酸钠的作用下，使镍离子还原成金属镍，同时次磷酸钠分解析出磷，因而在具有催化表面的镀件上，获得镍磷合金镀层。 对于次磷酸钠还原镍离子的总反应可以写成： 3NaH 2PO 2 +3H 2 O+NiSO 4 -----3 NaH 2 PO 3 +H 2 SO 4 +2H 2 +Ni 同样的反应可写成如下离子式： 2 H 2PO 2 -+ Ni2++2H 2 O-----2 H 2 PO 3 -+ H 2 +2H++ Ni 或写成另一种形式：Ni 2+＋H 2 PO 2 -＋H 2 O------H 2 PO 3 -＋Ni＋2H+ 所有这些反应都发生在催化活性表面上，需要外界提供能量，即在较高温度（60≤T≤
化学镀镍工艺 化学镀镍机理： 1)原子氢析出机理。原子氢析出机理是1946年提出的，核心是还原镍的物质是原子氢，其反应过程如下： H2P02-+H20→HP032-+H++2H Ni2++2H→Ni+2H+ H2P02-+H++H→2H20+P 2H→H2 水和次磷酸根反应产生了吸附在催化表面上的原子氢，吸附氢在催化表面上还原镍离子。同时，吸附氢在催化表面上也产生磷的还原过程。原子态的氢相互结合也析出氢气。2）电子还原机理(电化学理论)电子还原机理反应过程如下： H2P02-+H20→HP032-+H++2e Ni2++2e→Ni H2P02-+2H++e→2H20+P 2H++2e→H2 酸性溶液中，次磷酸根与水反应产生的电子使镍离子还原成金属镍。在此过程中电子也同时使少部分磷得到还原。 3）正负氢离子机理。该理论最大特点在于，次磷酸根离子与磷相连的氢离解产生还原性非常强的负氢离子，还原镍离子、次磷酸根后自身分解为氢气。 H2P02-+H20→HP032-+H++H- Ni2++2H-→Ni+H2 H2P02-+2H++H-→2H20+P +1/2H2 H-+H+→H2 分析上述机理，可以发现核心在于次磷酸根的P-H键。次磷酸根的空间结构是以磷为中心的空间四面体。空间四面体的4个角顶分别被氧原子和氢原子占据，其分子结构式为： 各种化学镀镍反应机理中共同点是P-H键的断裂。P-H键吸附在金属镍表面的活性点上，在镍的催化作用下，P-H键发生断裂。如果次磷酸根的两个P-H键同时被吸附在镍表面的活性点上，键的断裂难以发生，只会造成亚磷酸盐缓慢生成。对于P-H键断裂后，P-H间共用电子对的去向，各种理论具有不同的解释。如电子在磷、氢之间平均分配，这就是原子氢析出理论；如果电子都转移至氢，则属于正负氢理论；而电子还原机理则认为电子自由游离出来参与还原反应。因此，可以根据化学镀镍机理的核心对各种宏观工艺问题进行分析解释。 化学镀镍工艺过程 化学镀镍前处理工艺 一：除油：
简述电镀槽液加料方法与溶液密度测定方法 1.电镀生产现场工艺管理的主要内容： 1)控制各槽液成分在工艺配方规范内。遵守规定的化学分析周期。 2)保持电镀生产的工艺条件。如温度、电流密度等。 3)保持阴极与阳极电接触良好。 4)严格的阴极与阳极悬挂位置。 5)保持镀液的清洁和控制镀液杂质。 6)保持电镀挂具的完好和挂钩、挂齿良好的电接触。 2.电镀槽液加料方法：加料要以“勤加”“少加”为原则。 2.1固体物料的补充，某些有机固体料先用有机溶剂溶解,再慢慢加入以提高增溶性。若直接加入往往会使镀液混浊。一般的固体物料,可用镀槽中的溶液来分批溶解。即取部分电镀液把要加的料在搅拌下慢慢加入,待静止澄清,把上层清液加入镀槽。未溶解的部分,再加入镀液,搅拌溶解。这样反复作业,直到全部加完。在不影响镀液总体积的情况下,也可以用去离子水或热的去离子水搅拌溶解后加入镀槽。有些固体料易形成团状,影响溶解过程。可以先用少量水调成稀浆糊状,逐步冲稀以避免团状物的形成。 2.2液体物料的补充，可以用去离子水适当稀释或用镀液稀释后在搅拌下慢慢加入。严禁将添加剂光亮剂的原液加入镀槽。 2.3补充料的时机，加料最好是在停镀时进行。加入后经过充分搅匀再投入生产。在生产中加料,要在工件刚出槽后的“暂休”时段加入。可在
循环泵的出液口一方加入,加入速度要慢,药料随着出液口的冲击力很快分散开来。 2.4加料方法不当可能造成的后果： 2.4 1)如果加入的是光亮剂,则易造成此槽工件色泽差异。 2.4.2)如果加入的是没有溶解的固体料,则易造成镀层毛刺或粗糙。 2.4.3)如果是加入酸调节pH,会造成槽液内部pH不均匀而局部造成针孔。 3.镀液及其它辅助溶液密度的测试方法： 3.1要经常测定溶液的密度，新配制的镀液或其它辅助液,都要测定它的密度并作为档案保存起来供以后对比。镀液的密度一般随着槽龄增加而增加。这是由于镀液中杂质离子、添加剂分解产物等积累的结果,因此可以把溶液密度与溶液成分化验数据一起综合进行分析,判断槽液故障原因以利排除。 3.2溶液密度测定方法，在电镀生产中,常用密度计或波美计测试溶液密度。密度与波美度可以通过下列公式转换。对重于水的液体密度 =145/(145-波美度),波美度=(145x145)/密度,在用波美计测试时,其量程要从小开始试测,若波美计量程选择不当,会损坏波美计。 测试密度不要在镀槽内进行,应取出部分镀液在槽外进行。在镀槽中测试,当比重计或波美计万一损坏,镀液会被铅粒污染。应将待测液取出1.5L左右(用2000mL烧杯),热的溶液可用水浴冷却。然后将样液转移至1000mL直形量筒中,装入量为距筒口约20mm处,就可用比重计测量。 脉冲电镀电源使用须知
催化剂的失活原因 催化剂的失活原因一般分为中毒、烧结和热失活、结焦和堵塞三大类。 1、中毒引起的失活 (1)暂时中毒(可逆中毒) 毒物在活性中心上吸附或化合时,生成的键强度相对较弱可以采取适当的方法除去毒物,使催化剂活性恢复而不会影响催化剂的性质,这种中毒叫做可逆中毒或暂时中毒。 (2)永久中毒(不可逆中毒) 毒物与催化剂活性组份相互作用,形成很强的的化学键,难以用一般的方法将毒物除去以使催化剂活性恢复,这种中毒叫做不可逆中毒或永久中毒。 (3)选择性中毒 催化剂中毒之后可能失去对某一反应的催化能力,但对别的反应仍有催化活性,这种现象称为选择中毒。在连串反应中,如果毒物仅使导致后继反应的活性位中毒,则可使反应停留在中间阶段,获得高产率的中间产物。 2、结焦和堵塞引起的失活 催化剂表面上的含碳沉积物称为结焦。以有机物为原料以固体为催化剂的多相催化反应过程几乎都可能发生结焦[7]。由于含碳物质和/或其它物质在催化剂孔中沉积,造成孔径减小(或孔口缩小),使反应物分子不能扩散进入孔中,这种现象称为堵塞。所以常把堵塞归并为结焦中,总的活性衰退称为结焦失活,它是催化剂失活中最普遍和常见的失活形式。通常含碳沉积物可与水蒸气或氢气作用经气化除去,所以结焦失活是个可逆过程。与催化剂中毒相比,引起催化剂结焦和堵塞的物质要比催化剂毒物多得多。 在实际的结焦研究中,人们发现催化剂结焦存在一个很快的初期失活,然后是在活性方面的一个准平稳态,有报道称结焦沉积主要发生在最初阶段(在0.15s内),也有人发现大约有50%形成的碳在前20s内沉积。结焦失活又是可逆的,通过控
制反应前期的结焦,可以极大改善催化剂的活性,这也正是结焦失活研究日益活跃的重要因素。 3、烧结和热失活(固态转变) 催化剂的烧结和热失活是指由高温引起的催化剂结构和性能的变化。高温除了引起催化剂的烧结外,还会引起其它变化,主要包括: 化学组成和相组成的变化,半熔,晶粒长大,活性组分被载体包埋,活性组分由于生成挥发性物质或可升华的物质而流失等。事实上,在高温下所有的催化剂都将逐渐发生不可逆的结构变化,只是这种变化的快慢程度随着催化剂不同而异。 烧结和热失活与多种因素有关,如与催化剂的预处理、还原和再生过程以及所加的促进剂和载体等有关。 当然催化剂失活的原因是错综复杂的,每一种催化剂失活并不仅仅按上述分类的某一种进行,而往往是由两种或两种以上的原因引起的。
化学镀镍/金常见问题分析 由于化学镍/金制程敏感，化学镍/金板的用途多种多样，且对表观要求极严，因此化学镀镍/金生产中所遇到的问题很多。其中常见的一些问题及解决方法参见下表2。 问题 原因 解决方法 可焊性差 1）金层太厚或太薄； 2）沉金后受多次热冲击； 3）最终水洗不干净； 4）镍槽生产超过6MTO。1）调整参数，使厚度在：0.05~0.15μm； 2）出板前用酸及DI水清洗； 3）更换水洗槽； 4）保持4~5MTO生产量。 Ni/Cu结合力差 1）前处理效果差； 2）一次加入镍成分太高1）检查微蚀量及更换除油槽； 2）用光板拖缸20~30min Au/Ni结合力差 1）金层腐蚀； 2）金槽、镍槽之间水洗PH>8 3）镍面钝化1）升高金槽PH值； 2）检查水的质量； 3）控制镀镍后沉金前打气及停留时间 漏镀 1）活化时间不足； 2）镍槽活性不足1）提高活化时间； 2）使用校正液，提高镍槽活性 渗镀 1）蚀刻后残铜； 2）活化后镍槽前水洗不足； 3）活化剂温度过高； 4）钯浓度太高； 5）活化时间过长； 6）镍槽活性太强1）反馈前工序解决； 2）延时水洗或加大空气搅拌； 3）降低温度至控制范围； 4）降低浓度至控制范围； 5）降低活化时间； 6）适当使用稳定剂 镍厚偏低

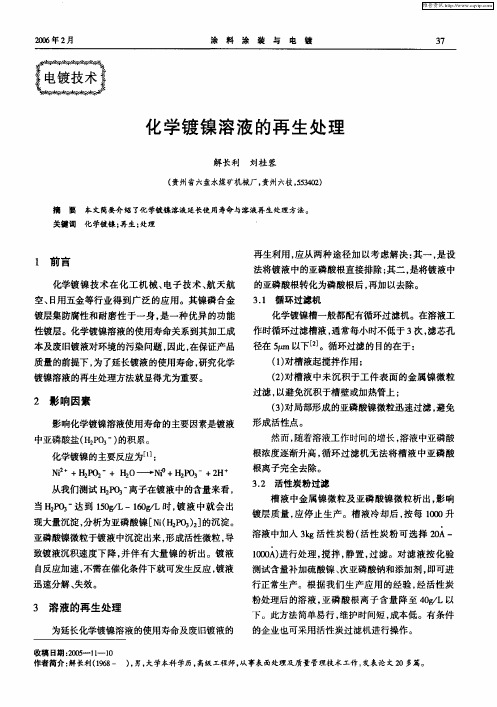

1）PH 太低； 2）温度太低； 3）拖缸不足； 4）镍槽生产超6MTO 1）调高PH值； 2）调高温度； 3）用光板拖缸20~30min； 4）更换镍槽 金厚偏低 1）镍层磷含量高； 2）金槽温度太低； 3）金槽PH值太高； 4）开新槽时起始剂不足1）提高镍槽活性； 2）提高温度； 3）降低PH值； 4）适当加入起始剂 渗镀问题改善办法 随着电子产业的高速发展，PCB布线越来越精密，多数PCB厂家都采用干膜来完成图形转移，干膜的使用也越来越普及，但我在售后服务的过程中，仍遇到很多客户在使用干膜时产生很多误区，现总结出来，以便借鉴。 一，干膜掩孔出现破孔 很多厂家认为，出现破孔后，应当加大贴膜温度和压力，以增强其结合力，其实这种观点是不正确的，因为温度和压力过高后，抗蚀层的溶剂过度挥发，使干膜变脆变薄，显影时极易被冲破孔，我们始终要保持干膜的韧性，所以，出现破孔后，我们可以从以下几点做改善： 1，降低贴膜温度及压力 2，改善钻孔披锋 3，提高曝光能量 4，降低显影压力 5，贴膜后停放时间不能太长，以免导致拐角部位半流体状的药膜在压力的作用下扩散变薄 6，贴膜过程中干膜不要张得太紧 二，干膜电镀时出现渗镀 之所以渗镀，说明干膜与覆铜箔板粘结不牢，使镀液深入，而造成“负相”部分镀层变厚，多数PCB厂家发生渗镀都是由以下几点造成： 1，曝光能量偏高或偏低 在紫外光照射下，吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应，形成不溶于稀碱的溶液的体型分子。曝光不足时，由于聚合不彻底，在显影过程中，胶膜溶胀变软，导致线条不清晰甚至膜层脱落，造成膜与铜结合不良；若曝光过度，会造成显影困
镀镍工艺 一、镀镍概述 在零件上镀镍可以使零件具有优良的耐蚀性、耐磨性、可焊性以及高硬度等优点，满足零件的使用要求，提高零件的使用寿命。 镀镍通常可以采用化学镀镍，也可以采用电镀或刷镀。化学镀与电镀相比具有显著的优点：1.具有广泛的覆盖能力，对于复杂零件的各个部位可以得到较均匀的镀层；2.具有比电镀优良得多的深镀能力，可以大大地减少镀件盲孔、深孔内的无镀层现象。 刷镀是最近几年发展起来的一种新工艺，它的最大优点是不用镀槽，而且沉积速度较快。由于它设备筒单，操作方便，可以选择多种镀层，而且具有较高的结合强度等优点，所以在航空、船舶、铁路、电子及机械和各种车辆的维修中广泛应用，是目前国家推广的一种新工艺。 但是，刷镀在很多场台下，如修理大批量、大面积镀层的一些零件，生产率显然不是很高，而且同化学镀相比较，刷镀的镀层深镀也明显不如化学镀。而且化学镀镍层具有比电镀和刷镀优良得多的耐蚀性、耐磨性、可焊性以及镀层厚度均匀、硬度高等优点。 化学镀镍通常是在高温（70?90C）下操作，虽然镍的沉积速度较快，但工艺控制困难，能耗高，镀液易挥发、稳定性差，次亚磷酸盐的利用率低；同时高温操作对软化点低和高温下易变形的材料（如塑料等）施镀，会引起基体的变形和改性，这就限制了它的进一学镀镍研究的重要方向之一，也是一个备受重视的课题。 二、化学镀镍的特点 低温化学镀镍与高温化学镀镲的基础镀液大致相同，但由于温度的降低，根据Arrhenius 方 程，镍的沉积速度将大为降低，因此，低温化学镀镍须在碱性条件下进行，这是低温化学镀镍的一个特点，同时，加速剂显得更为重要，因为在碱性条件下，Ni极易与0H形成溶度积较小的Ni(0H)2沉淀，因而，对络合剂的选择相对高温化学镀
1.什么是化学镀镍 化学镀镍，又称为无电解镀镍或自催化镀镍，是通过溶液中适当的还原剂使金属离子在金属表面靠自催化的还原作用而进行的金属沉积过程。 化学镀溶液的分类方法很多，根据不同的原则有不同的分类法。按PH值分为酸性镀液和碱性镀液，酸性镀液PH值一般在4～6，碱性镀液PH值一般大于8，碱性镀液因其操作温度较低，主要用于非金属材料的金属化（如塑料，陶瓷等）；按还原剂类型不同有次亚磷酸盐、胺基硼烷、硼氢化物以及肼做还原剂的化学镀镍溶液；按温度分类则有高温镀液（80～95℃）、低温镀液（60～70℃）以及室温镀液；按镀层磷含量可分为高磷镀液、中磷镀液和低磷镀液，高磷镀液含磷量9%～12%（质量），镀层呈非磁性、非晶态，在酸性介质中有很高的耐腐蚀性。利用镀层非磁性，主要用于计算机硬盘的底镀层、电子仪器防电磁波干扰的屏蔽等以及工件的防腐镀层；中磷镀液获得的镀层含磷量为6%～9%（质量），此类镀液沉积速率快、稳定性好、寿命长，镀层既耐腐蚀又耐磨，在工业中应用最为广泛，如汽车、电子、纺织机械、石油化工机械、食品工业、办公设备、精密机械工业等；低磷镀液含磷量0.5%～5%（质量），此类溶液所得到的镀层硬度高、耐磨，特别是在碱性介质中的耐腐蚀性能明显优于中磷和高磷镀层。近年来还开发了三元镍-磷合金镀液，有镍铬磷、镍铜磷、镍钴磷等多种镀液。 2.检测标准 GB/T13913—92自催化镍-磷镀层技术要求和试验方法 ISO4527(1987),ISO/TC107自催化镍磷镀层——规范和试验方法 ASTM B656——79美国 金属上工程用自催化镀镍标准实施方法 MILC 26074B美国 军用规范 化学镀镍层技术要求 AMS 2404A——航空材料规范 化学镀镍 AMS 2404——航空材料规范 化学镀镍，低磷 NACE T—6A—54美国 腐蚀工程师学会文件 化学镀镍层 DEF STD 03-5/1英国 材料的化学镀镍 NFA-91-105 法国 化学镀镍层特性和测试方法 DIN 50966(1987)德国 功能用化学镀镍 RAL-RG660第二部分(1984)德国 硬铬和化学镀镍层的质量保证 ONORM C2550(1987)奥地利 化学镀镍磷镀层—技术要求和测试 3.化学镀镍溶液成分分析 为了保证化学镀镍的质量，必须始终保持镀浴的化学成分、工艺技术参数在最佳范围（状态），这就要求操作者经常进行镀液化学成分的分析与调整。 1.Ni2＋浓度 镀液中镍离子浓度常规测定方法是用EDTA络合滴定,紫脲酸胺为指示剂。 试剂
工业催化剂的失活 题目：工业催化剂的失活 学院：求是学部 专业： 2010级化学工程与工艺 姓名：刘妍君 学号： 3010207414
工业催化剂的失活 刘妍君 （天津大学求是学部，3010207414） 摘要：工业催化剂在其使用过程中，其活性和选择性皆会逐渐下降，甚至会失去继续使用的价值，这就是催化剂的失活过程。通常将失活过程划分为以下三种类型：催化剂积炭等堵塞失活、催化剂中毒失活、催化剂的热失活和烧结失活。这里将对各类催化剂失活的含义、特征、类型、主要失活机理和影响因素逐一进行阐述。 关键词：催化剂失活 1 积碳失活 催化剂在使用过程中，因表面逐渐形成炭的沉积物从而使催化剂活性下降的过程称为积炭失活。 积炭一定程度上可延缓催化剂的中毒作用，但催化剂的中毒却会加剧积炭的发生。与单纯的因物理沉积物堵塞而导致的催化剂失活相比，积炭失活还涉及反应物分子在气相和催化剂表面上一系列的化学反应问题。 积炭的同时往往伴随着金属硫化物及金属杂质的沉积。单纯的金属硫化物或金属杂质在催化剂表面的沉积也与单纯的积炭一样同样会因覆盖催化剂表面活性位，或限制反应物的扩散等而使催化剂失活。故通常将积尘、积硫及金属沉积物引起的失活，都归属积炭失活一类。 1.1催化剂积炭形成机理 在大多数涉及烃类的反应中，反应物分子、产物分子和反应中间物都有可能成为生炭的母体，它们或者相互结合，或者相互缩合成一类高分子量的碳化物沉积在催化剂上。积炭既可以通过平行反应、连串反应产生，也可以通过复杂反应的顺序产生。 催化剂上的积炭按形成方式可分为非催化积炭和催化积炭两大类。 1.1.1非催化积炭 非催化积炭指的是气相结炭或非催化表面上生成炭质物的焦油和固体炭质物的过程。气相结炭一般认为是烃类按自由基聚合反应或缩合反应机理进行的，在气相中生成的炭通常统称为烟炱。 非催化表面上的焦油，是烃类在热裂化中凝聚缩合的高分子芳烃化合物，主要是一些高沸点的多环芳烃，有的还含有杂原子；芳烃中既有液体物质，又有固体物质。非催化形成的表面炭，是气相生成的烟炱和焦油产物的延伸，它是在无催化活性表面上形成的焦炭，无论是随原料加入或由气相反应所生成的高分子中间物，都会在反应器内的任何表面凝聚；非催化表面起着收集凝固焦油和烟炱的作用，并促进这些物质的浓缩，从而进一步发生非催化反应。由于高温下高分子量的中间物在任何表面上都会缩合，因此通过控制气相焦油和烟炱的生成可使非催化积炭减小。 此外非催化结炭还包括烃类原料中的残炭，它们通常是沥青质、多环芳烃，会直接沉积
一、化学镀镍溶液的成分分析 为了保证化学镀镍的质量，必须始终保持镀浴的化学成分、工艺技术参数在 最佳范围（状态），这就要求操作者经常进行镀液化学成分的分析与调整。 1.Ni2＋浓度 镀液中镍离子浓度常规测定方法是用EDTA络合滴定,紫脲酸胺为指示剂。 试剂 （1）浓氨水（密度：0.91g/ml）。 （2）紫脲酸胺指示剂（紫脲酸胺：氯化钠=1：100）。 （3）EDTA容液0.05mol，按常规标定。 分析方法： 用移液管取出10ml冷却后的化学镀镍液于250ml的锥形瓶中，并加入100ml蒸馏水、15ml浓氨水、约0.2g指示剂，用标定后的EDTA溶液滴定， 当溶液颜色由浅棕色变至紫色即为终点。 镍含量的计算： C Ni2＋= 5.87 M·V (g/L) 式中M——标准EDTA溶液的摩尔浓度； V——耗用标准EDTA溶液的毫升数。 2．还原剂浓度 次亚磷酸钠NaH2PO2·H2O浓度的测定 其原理是在酸性条件下，用过量的碘氧化次磷酸钠，然后用硫代硫酸钠溶液反滴定自剩余的碘，淀粉为指示剂。 试剂 （1）盐酸1：1。 （2）碘标准溶液0.1mol按常规标定。 （3）淀粉指示剂1%。 （4）硫代硫酸钠0.1mol按常规标定。 分析方法： 用移液管量取冷却后的镀液5ml于带盖的250mL锥形瓶中；加入盐酸 25mL碘标准溶液于此锥形瓶中，加盖，置于暗处0.5h（温度不得低于25℃）； 打开瓶盖，加入1mL淀粉指示剂，并用硫代硫酸钠标准溶液滴定至蓝色消 失为终点。 计算： C NaH2PO2·H2O = 10.6(2M1V1－M2V2) (g/L) 式中M1——标准碘溶液的摩尔浓度； V1——标准碘溶液毫升数；
镀镍工艺 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一、镀镍概述 在零件上镀镍可以使零件具有优良的耐蚀性、耐磨性、可焊性以及高硬度等优点,满足零件的使用要求,提高零件的使用寿命。 镀镍通常可以采用化学镀镍,也可以采用电镀或刷镀。化学镀与电镀相比具有显著的优点:1.具有广泛的覆盖能力,对于复杂零件的各个部位可以得到较均匀的镀层;2.具有比电镀优良得多的深镀能力,可以大大地减少镀件盲孔、深孔内的无镀层现象。 刷镀是最近几年发展起来的一种新工艺,它的最大优点是不用镀槽,而且沉积速度较快。由于它设备筒单,操作方便,可以选择多种镀层,而且具有较高的结合强度等优点,所以在航空、船舶、铁路、电子及机械和各种车辆的维修中广泛应用,是目前国家推广的一种新工艺。 但是,刷镀在很多场台下,如修理大批量、大面积镀层的一些零件,生产率显然不是很高,而且同化学镀相比较,刷镀的镀层深镀也明显不如化学镀。而且化学镀镍层具有比电镀和刷镀优良得多的耐蚀性、耐磨性、可焊性以及镀层厚度均匀、硬度高等优点。
化学镀镍通常是在高温(70~90C)下操作,虽然镍的沉积速度较快,但工艺控制困难,能耗高,镀液易挥发、稳定性差,次亚磷酸盐的利用率低;同时高温操作对软化点低和高温下易变形的材料(如塑料等)施镀,会引起基体的变形和改性,这就限制了它的进一学镀镍研究的重要方向之一,也是一个备受重视的课题。 二、化学镀镍的特点 低温化学镀镍与高温化学镀镲的基础镀液大致相同,但由于温度的降低,根据A rrhe nius方程,镍的沉积速度将大为降低,因此,低温化学镀镍须在碱性条件下进行,这是低温化学镀镍的一个特点,同时,加速剂显得更为重要,因为在碱性条件下,Ni 极易与OH 形成溶度积较小的Ni(OH)2沉淀,因而,对络合剂的选择相对高温化学镀镍而言更为严格。 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
塑料电镀常见故障分析和处理 【慧聪表面处理网】1．零件表面都镀不上铜层出现这类故障的原因，一般是敏化液或活化液失效引起，还有可能是化学镀铜液中pH值、温度、甲醛、硫酸铜含量太低或络合剂含量太高而引起。对这类故障的处理，应先检查敏化液、活化液或胶体钯溶液是否正常。用新配制的少量敏化和活化液(或胶体钯溶液)，如果粗化过的塑料零件经新配制的敏伊和活化液处理后能够沉积上铜层，证明原来的敏化液或活化液已失效，应调整或更换这些溶液。若粗化过的浅色塑料零件，经过原来的敏化和活化溶液处理后，零件表面能变为棕褐色，说明敏化液和活化液未失效，应检查化学镀铜液。在检查化学镀铜液时，先检查溶液的pH值和温度，将溶液的pH值调至12左右，温度控制在30℃左右，再补充适量的甲醛后进行试镀，若零件上仍不能沉积上铜层，则应从化学镀铜液的颜色(颜色浅)或成分分析，判断镀液中硫酸铜含量是否偏低，如果含量偏低，应补充适量的硫酸铜主盐。经过这样的分析和处理，可以消除零件镀不上铜的现象。 2．化学镀铜时。零件表面局部镀不上铜层零件局部镀不上与完全镀不上是不同的，出现这种故障的原因是：零件表面局部镀不上可能是除油不彻底；粗化不良；敏化或活化时间不够；塑料零件本身有应力或化学镀铜液成分失调等。零件除油不彻底造成的镀不上仅发生在少数零件和零件的局部位置上，不会所有的零件表面都有油，因此，出现这种故障的现象是少数的，可以采取良好的除油措施消除；若塑料本身有应力引起的镀不上通常出现在零件的相似的部位，可以采取将少量零件经热处理去应力后，再按常用的粗化、敏化、活化和化学镀铜进行检查排除这种故障；化学镀铜液成分失调通常表现为沉铜速度慢。如果在化学沉铜时，塑料件表面在5rain之内开始沉铜，那就不是镀铜液成分失调的问题；若化学镀铜时，塑料件零件表面在15min以上还没有铜层，那就可能是化学镀铜液的pH值太低、温度低、甲醛含量低、硫酸铜含量低或络合剂含量太高的原因，可以采取分析溶液按比例进行调整消除这种故障。另外，粗化溶液中铬酸含量不足，粗化温度过低或时间太短也会出现粗化不良，导致零件局部表面镀不上铜。不同的塑料需要采用不同的粗化温度和时间，大多数国产的
化学镀镍工艺 第一步：预处理 试样： 操作内容：试样编号，用砂纸打磨（可记录照片）、测定硬度 目的：使被镀件表面具有相同的粗糙度 操作内容：除油 目的：去除表面油污 操作内容：油酰肌氨酸的缓蚀处理工艺 磷酸酸洗：为了得到光洁表面，采用75%wt、涨磷酸，室温，酸洗时间：30s。酸洗过程中将有大量气泡产生，取出后立即用大水流自来水冲洗，然后用蒸馏水冲洗干净。若冲洗水流缓慢将容易造成表面磷化。 缓蚀处理：1．缓蚀处理液的适宜pH为7．2～8。pH过低会使油酰肌氨酸不溶解，pH值 升高会导致缓蚀效果的下降。 2．缓蚀处理液的浓度与温度对于缓蚀处理的影响不大。采用2 g／L油酰肌 氨酸+0.2 g／L NaoH的配比可以达到良好的缓蚀处理效果。 3．缓蚀处理温度在30℃～60 ℃都可以得到良好的缓蚀处理效果。 4．缓蚀处理的时间对于镁合金缓蚀处理效果影响较大。延长处理时间可以有效的提高镁合金的抗腐蚀能力。在室温30℃条件下缓蚀处理30min以上可以得到理想的处理效果。 确定缓蚀处理的工艺为：缓蚀液配方：2g／L油酰肌氨酸+0.2 g／L NaO H；pH：7.2-8；处理温度30℃，处理时间30min。 操作内容：活化 360mL/L HF(40%),室温，10min
第二步：化学镀镍的施镀 化学镀液组成： （1）主盐化学镀镍容溶液中主盐就是镍盐，一般采用氯化镍或硫酸镍。早期酸性镀镍溶液中多采用氯化镍，但氯化镍会增加镀层的应力。目前已有专 利介绍采用次亚磷酸镍作为镍和次亚磷酸根的来源，一个优点避免了硫酸根的存在，同时在补加镍盐时，能使碱金属离子的累积达到最小值。（2）还原剂 （3）缓冲剂由于化学镀镍反应中，副产物氢离子会产生，导致溶液的PH 值会下降。某些弱酸（弱碱）和其盐能组成缓冲剂 （4）稳定剂化学镀镍是一个不稳定的热力学体系，常常在镀件以外的地方发生还原反应，当镀液中产生一些具有催化效应的活性微粒—催化核心时，度也容易产生激烈的自催化反应，即自分解反应而产生大量的镍-磷粉末，导致镀液寿命终止，造成经济损失。 所有的稳定剂都具有一定的催化毒性作用，并且会因过量使用而组织沉积反应，同时也会影响镀层的韧性和颜色。 稳定剂主要包括：重金属离子，如Pb2+、Bi2+、Sn2+、Zn2+、Cd2+等；含氧酸盐，如钼酸盐、碘酸盐、钨酸盐等；含硫化合物；有机衍生物等 （5）络合剂酸性化学镀镍中常用的络合剂有氨基乙酸、乳酸、丁二酸、苹果酸、硼酸、水杨酸、柠檬酸、醋酸等 （6）加速剂加入催化剂可以提高化学镀镍的沉积速率。 化学镀镍的影响因素： 1.前处理 2.浓度提高离子的浓度会提高沉积速率。镍离子和次磷酸根的比值会影响沉 积速率 3.温度提高温度会提高镀镍的速率，当温度越高时，镀夜就不稳定，会发生 分解 4.PH 镀液PH值越高，不稳定系数就增加，磷含量就低，这是镀层就表现为拉应力。
化学镀镍故障的排除方法 出现问题导致原因解决方法 镀液分解 1.镀液温度过高 2.PH值过高引起沉积 3.局部过热 4.槽壁或设备内壁被镀上化 学镍层 5.催化剂带入污染 6.一次性补充量太大 7.剥离的镀层碎片 8.镀浴中落入污染物，灰尘 9.稳定剂带出损失1.转槽过滤,降温至正常操作范围 2.转槽过滤,用稀H2SO4调整PH值至正常值 3.转槽过滤,使用慢速均匀加热防止过热 4.转槽过滤,用1:1硝酸清洗、钝化设备内壁 5.转槽过滤,加强镀前清洗 6.转槽过滤,在搅拌下少量多次补充添加 7.转槽过滤,清理挂具 8.转槽过滤,改善车间清洁度 9.转槽过滤,适当添加少量稳定剂 镀层结合强度差或起泡 1.表面处理不当 2.前处理清洗不够 3.铝件锌酸盐化不当 4.金属离子污染 5.有机物质污染 6.工件镀前生锈 7.热处理不当1.改进除油、酸洗工序 2.改进清洗工序 3.分析浸锌溶液,改进浸锌工艺 4.大面积假镀除去杂质或更换部分镀液 5.用活性炭处理镀浴 6.缩短工作转移时间 7.按规范进行热处理 PH值变化快 1.前处理溶液带入污染 2.槽负载过大 3.镀浴PH值越出缓冲范围1.改进镀前清洗工序 2.减少装载量至正常范围1-2dm2/L 3.检查、调整PH值至最佳操作范围之内 镀层粗糙 1.镀浴中悬浮不溶物 2.镀前清洗不够 3.PH值过高 4.镀槽或滤芯污染 5.络合剂浓度偏低1.转槽过滤,检查滤芯是否破损 2.改进清洗工艺 3.用10%H2SO4调整PH值至正常 4.转槽过滤,清洗镀槽或更换滤芯 5.减少带出损失检查补充调整量
6.工艺用水污染 7.工件残留磁性6.使用合格的去离子水 7.镀前应作消磁处理 镀层针孔 1.镀浴中悬浮不溶物 2.槽负载过大 3.有机物污染 4.金属离子污染 5.搅拌不充分1.转槽过滤,检查滤芯,找出污染源 2.减少装载量至正常范围1-2dm2/L 3.用活性炭处理镀浴 4.大面积假镀除去杂质或更换部分镀浴 5.改进搅拌方式,选用工作搅拌 漏镀 1.金属离子污染 2.基体金属影响(如铅合金) 3.镀浴过稳定(稳定剂过量)1.大面积假镀除去杂质或更换部分镀液 2.镀前预闪镀铜或闪镀镍 3.大面积假镀除去或者更换部分镀液 镀层花斑和气带 1.搅拌不充分 2.表面预处理不当 3.金属离子污染 4.工作表面残留物 5.“彗尾”,气带1.改进搅拌强度或方式 2.改进前处理工序,加强清洗 3.大面积假镀除去或者更换部分镀液 4.改进镀前清洗,使用不含硅酸盐的清洗剂 5.重新安排槽内工作吊挂位置,改进搅拌方式 镀层晦暗失光 1.镀后清洗水污染 2.表面前处理不当 3.镀液PH值,温度太低 4.还原剂浓度太低 5.镍离子浓度太低 6.有机物污染 7.金属离子污染 8.光亮剂带出损失1.改进镀后清洗水质，末道清洗用去离子水 2.改进除油酸洗工序,加强清洗工序 3.用稀NH4OH调整,升温至正常范围 4.分析镀浴,补充还原剂至正常浓度 5.分析镀浴,补充镍离子至正常浓度 6.用活性炭处理镀浴 7.大面积假镀除去杂质量或更换部分镀液 8.适量补充光亮剂
化学镀镍一般工艺 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 在化学镀镍前,金属制品表面前处理包括:研磨抛光、除油、除锈、活化等过程,化学镀镍中经常使用的金属前处理方法与电镀工艺中的类似。研磨、抛光等物理方法,我们不做讨论。下面主要介绍一些化学处理方法。 1、除油 除油方法可分为有机溶剂除油、化学除油。 有机溶剂除油的特点是除油速度快,不腐蚀金属,但除油不彻底,需用化学法或电化学方法进行补充除油,常用的有机溶剂有:汽油、煤油、苯类、酮类、某些氯化烷烃及烯烃。有机溶剂除油还有一个优点即经除油后的溶剂还可回收再利用。有机溶剂一般属易燃品,使用时要格外小心。 化学除油是利用碱溶液的皂化作用和表面活性物质对非皂化性油脂的乳化作用,除去工件表面上的各种油污的。化学除油的温度通常取在60-80度之间,工件除油效果一般为目测,即工件表面能完全被水润湿就是油污完全除尽的标志。一般的除油液由氢氧化钠、碳酸钠、磷酸三钠、水玻璃、乳化剂等组成。 电化学除油分阴极除油和阳极除油,在相同的电流下,阴极除油产生的氢气比阳极除油产生的氧气多一倍,气泡小而密,乳化能力大,除油效果更好。但容易造成工件氢脆和杂质在阴极析出的现象。阳极除油虽没有这些缺点但可能造成工件表面氧化和溶解。目前常用正负极交换的化学除油法。电化学除油液配方与化学除油的配方相似。 2 、除锈 除锈方法有机械法、化学法和电化学法。 机械法除锈是对工件表面进行喷砂、研磨、滚光或擦光等机械处理,在工件表面得到整平的同时除去表面锈层。
简述各类催化剂失活 的含义、特征、类型、主要失活机理和影响因素 天津大学 化工学院 09化工一班 王一斌 3009207018
摘要 本文主要讲述工程上的催化剂失活的主要原因，在文中用一些例子讲述了这些原因和方法，这些方法中涉及了国内外传统的和某些先进的方法。 在化学反应里能改变其他物质的化学反应速率（既能提高也能降低），而本身的质量和化学性质在化学反应前后都没有发生改变的物质叫催化剂（也叫触媒）。根据定义我们知道催化剂能改变化学反应进行的速度，因此在工业生产中具有重要的作用，但是我们也都知道在工业生产中催化剂并不能一直保持稳定不变的活性，因此研究催化剂的失活与再生便有着重要的意义。 催化剂失活是指在恒定反应条件下进行的催化反应的转化率随时间增长而下降的的现象叫催化剂失活。催化剂失活的过程大致可分为三个类型：催化剂积碳等堵塞失活，催化剂中毒失活，催化剂的热失活和烧结失活。下面就三种失活方式做简要解释：积碳失活：催化剂在使用过程中，因表面逐渐形成碳的沉积物从而使催化剂的活性下降的过程称积碳失活。 中毒失活：催化剂的活性和选择性由于某些有害物质的影响而下降的过程称为催化剂中毒。 热失活和烧结失活：催化剂由于高温造成烧结或者活性组分被载体包埋，活性组分由于生成挥发性物质或可升华的物质而损失造成的活性降低的现象。
正文 一、积炭失活 催化剂表面上的含碳沉积物称为结焦。以有机物为原料以固体为催化剂的多相催化反应过程几乎都可能发生结焦。由于含碳物质和/或其它物质在催化剂孔中沉积，造成孔径减小(或孔口缩小)，使反应物分子不能扩散进入孔中，这种现象称为堵塞。所以常把堵塞归并为结焦中，总的活性衰退称为结焦失活，它是催化剂失活中最普遍和常见的失活形式。通常含碳沉积物可与水蒸气或氢气作用经气化除去，所以结焦失活是个可逆过程。与催化剂中毒相比，引起催化剂结焦和堵塞的物质要比催化剂毒物多得多。 在实际的结焦研究中，人们发现催化剂结焦存在一个很快的初期失活，然后是在活性方面的一个准平稳态，有报道称结焦沉积主要发生在最初阶段(在0.15s 内)，也有人发现大约有50%形成的碳在前20s 内沉积。结焦失活又是可逆的，通过控制反应前期的结焦，可以极大改善催化剂的活性，这也正是结焦失活研究日益活跃的重要因素。 结焦机理分为酸结焦、脱氢结焦、离解结焦。 酸结焦：烃类原料在固体酸催化剂上或固体催化剂的酸性部位上通过酸催化聚合反应生成碳质物质。 ()y x m n CH H C → 脱氢结焦：烃类原料在金属和金属氧化物的脱氢部位上分解生成碳或含碳原子团。 yC H C m n → 离解结焦：一氧化碳或二氧化碳在催化剂的解离部位上解离生成碳。 222 2O C CO CO C CO +?+? 二、中毒失活 催化剂所接触的流体中的少量杂质吸附在催化剂的活性位上，使催化剂的活性显著下降甚至消失，称之为中毒。使催化剂中毒的物质称为毒物。 (1)暂时中毒(可逆中毒) 毒物在活性中心上吸附或化合时，生成的键强度相对较弱可以采取适当的方法除去毒物，使催化剂活性恢复而不会影响催化剂的性质，这种中毒叫做可逆中毒或暂时中毒。 (2)永久中毒(不可逆中毒) 毒物与催化剂活性组份相互作用，形成很强的化学键，难以用一般的方法将毒物除去以使催化剂活性恢复，这种中毒叫做不可逆中毒或永久中毒。 (3)选择性中毒 催化剂中毒之后可能失去对某一反应的催化能力，但对别的反应仍有催化活性，这种现象称为选择中毒。在连串反应中，如果毒物仅使导致后继反应的活性位中毒，则可使反应停留在中间阶段，获得高产率的中间产物。
