地籍(形)标准分幅整理说明
根据设计要求，地籍(形)分幅图的制作按照《规程》要求统一制作。要求如下：地籍(形)图采用MAPGIS数字测图软件，是通过野外数据采集，编辑后获得的，
根据调查区内的图幅信息，自动进行分幅后，叠加图廓，使用喷墨绘图仪绘制出标
准分幅的地籍纸图。
一、分幅图前的准备工作：
1、先在桌面上备份SUV图，以防丢失；
2、在SUV图上显示宗地号、地类号，房屋结构楼层最低层（0）；
3、将个人土地使用者、边长、面积去掉；地形分幅图不表示地籍要素，但要表示所
有采集的地形信息，将权属界线(街道街坊线，街道街坊号、村界、道路红线)去掉;
4、界址点号不显示，宗地号前缀去掉（如370783-001-007-0136改为0136即可）；
5、分幅之前把方格网接边的地方复制那边的单位名、宗地号、地类号、街道、街坊
号、路名和性质、房屋层数和性质。
二、输出分幅图，具体步骤如下：
1、输出按编码和图层输出均可；
2、图幅框设置
图幅名：东营村；测绘机关：XX市国土资源局；接图表：全显示；分
幅方法：地形、地籍图采用50cm×50cm正方形
图幅范围：自动确定；方格网线类型：十字坐标线；比例尺：1：500 密级：
秘密；
显示公里编号- 不显示公里编号、图框面板、旋转图框为0
不显示中间坐标显示四角坐标：横向位数整数 2 小数 2 坐标
系：国家坐标系或用户坐标系
纵向位数整数 2 小数 2
1：500 确定再确定
三、图幅整饰的一些规定：

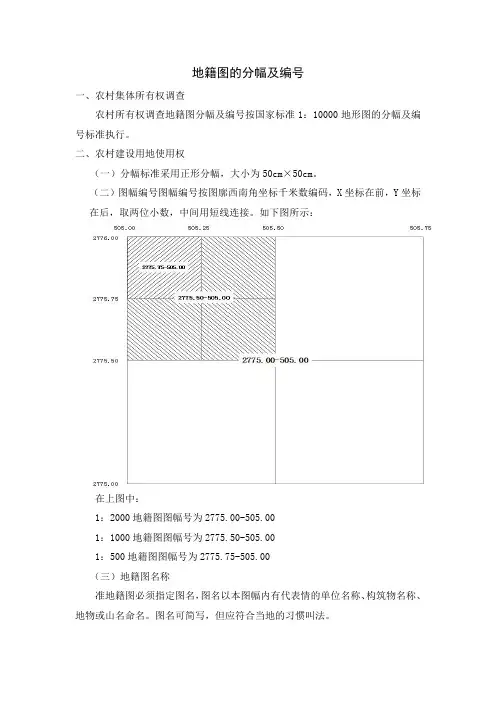

1、图幅编号以图廓西南角坐标公里数进行编号，X在前Y在后（取小数前后各两位），
中间短线连接。
2、图名以图幅内的地理名称(村庄、工矿,企、事业单位)取名，若图幅内无名可取时，可利
用某一相邻图幅的图名加方位字“东、西、南、北”命名，方位字加圆括号，如“李庄（东）”；一个单位或一个村庄跨几幅图时，可在单位或村庄名后加“-1、-2、……”，如“李庄-1”、“李庄-2”等。起图名是在困难时，可不注图名，只注图号。图名为两个字时其字间隔为2，三个字时字间隔为3，四个字及四个以上时间隔为2mm-3mm。图幅结合表可采用图名或图号任意一种。
3、各图幅文件名称采用图廓西南角坐标（去掉小数点和短线的图幅编号）。
4、测绘机关注记“XX市国土资源局”。

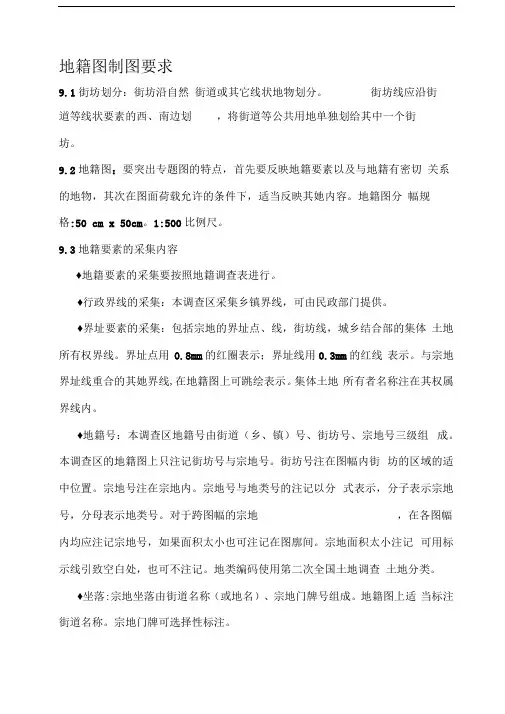

5、权属界址线使用0.3mm红色线划绘制，界址点用0.8mm的红色圆圈绘制。
6、地籍图上表示的地籍要素包括各级行政界线、街道、街坊线、宗地界址点、界址线、街道号、街坊号、宗地号、地类号，图上选择性注记单位名称和集体土地所有者名称，不注记个人用地的土地使用者名称。
7、系统设置中需修改的内容（系统库使用Suvslib）。
矢量字库目录选择使用TrueType字库
0（中文）方正细等线
1（中文）方正中等线
2（中文）方正黑体简体
3（中文）宋体
8、街道（坊）号注在图幅内适中位置（不得省略），宗地号、地类号必须注在宗地内，宗地号和地类号的注记以分式表示，分子表示宗地号，分母表示地类号。如果宗地面积太小可以注在宗地外的空白处。对于跨越图幅的宗地分割时，面积较大的部分应注记宗地号、地类号，较小的宗地可只注记宗地号，实在注不下时可注在内图廓线外或不注或用标识线移在宗地外空白处注记宗地号。
9、地籍图内注记各级控制点，不注记高程点。
10、界址点、界址线的点位、线划绘制尺寸及街道号、街坊号、宗地号、地类号和其它名称注记的字体，一律按有关规定执行。
11、地籍图分幅和编号与地形图分幅和编号（12）地籍图采用三色图，即红色、黑色和蓝色，界址线和界址点为红色，水系为蓝色，其他为黑色；而地形图采用二色图，即黑色和蓝色，水系为蓝色，其他为黑色。
12、严格按规定参数修改图廓、图框注记内容，但地形图要注记高程；
13、图幅内所有注记，地物不能压盖，要处理得当、合理、美观；
14、路灯、高程点、各级控制点等的地物不能压盖路边线，要把路边线剪断；
15、宗地号、地类号要挪到宗地内适当位置；
16、内图框外的无关的地物删掉，有重叠注记的取主舍此，挪此要地物。
17、各个图幅之间要接边、合并(包括地物街边的结构、性质，街边的单位名称、宗地号、面积);
18、/0016/061/；
19、将注记挪至地物中间位置；
20、接边时如果注记不开，可以把字体参数改小；如果一个单位跨两个图幅时，面积较小的注在图廓间，图内不注记，面积相等时按方便注记的一幅注记。
21、十字丝不要压；
22、图角坐标要去掉大数并应合并为一体。左上角北坐标调整参数X为0、Y为0.2；东坐标调整参数X为东坐标参数X为1.5、Y为0；右下角北坐标参数X为2.0、Y为0.4；东坐标X为1.4、为0.65。
“秘密”调整参数X为-1，Y为0.65 ，“绘图员”一栏点调整参数X为20，Y为2.35，“单位名称”调整参数X为0、Y为13。“作业日期”点调整参数X为0，Y为1.35；“比例尺”点调整参数X为0，Y为-1.3；“图号”参数X为-3.4，Y为0；1.5、Y为0；左下角北坐标X为0、Y为0.4，东坐标参数X为1.5、Y为0.65；右上角北坐标参数X为2.0、Y为0.4，图名要根据图号调整X的参数挪至图廓中央。
四、参数设置一览表：
1、地籍(形)图左右下角注记内容：
2、图廓内容注记见下表：因各个测区不同，参数设置也不同，此表格仅供参考。
图廓内容整饰参数（见宗地图例版）(2007版图式)
注： *内外图廓线间距参数为12.25,外图廓宽为0.5。
3、图形内部参数设置：
地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。 一、经纬网国际分幅法： 1) 1∶100万比例尺地形图的分幅和编号 1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横列，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵行，全球共划分为60纵行，依次用1、2、……、60表示。 每幅图的编号由该图幅所在的“列号——行号”组成。例如，北京某地的经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。 2) 1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号 这三种例尺地形图都是在1∶100万地形图的基础上进行分幅编号的. 一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代码A、B、C、D表示。将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。 一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。 一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。 3）新标准： 92年12月，我国颁布了《国家基本比例尺地形图分幅和编号GB/T139 89—92》新标准，1993年3月开始实施。新的分幅与编号方法如下。 A．分幅 1∶100万地形图的分幅标准仍按国际分幅法进行。其余比例尺的分幅均以 1∶100万地形图为基础，按照横行数纵列数的多少划分图幅。 B．编号 1∶100万图幅的编号，由图幅所在的“行号列号”组成。与国际编号基本相同，但行与列的称谓相反。如北京所在1∶100万图幅编号为J50。
地图分幅的基本知识 地形图的编号是根据各种比例尺地形图的分幅，对每一幅地图给予一个固定的号码，这种号码不能重复出现，并要保持一定的系统性。 地形图编号的最基本的方法是采用行列法，即把每幅图所在一定范围内的行数和列数组成一个号码。 国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。 普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。 对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。通常这是由国家主管部门制定统一的图幅分幅和编号系统。 1) 1：100万地图的编号 该种地形图的编号为全球统一分幅编号。 列数：由赤道起向南北两极每隔纬差4o为一列，直到南北88o（南北纬88o至南北两极地区，采用极方位投影单独成图），将南北半球各划分为22列，分别用拉丁字母A、B、C、D……V 表示。 行数：从经度180 o起向东每隔6 o为一行，绕地球一周共有60行，分别以数字1、2、3、4……60表示 由于南北两半球的经度相同，规定在南半球的图号前加一个S，北半球的图号前不加任何符号。一般来讲，把列数的字母写在前，行数的数字写在后，中间用一条短线连接。例如北京所在的一幅百万分之一地图的编号为J-50（如图14所示）。 由于地球的经线向两极收敛，随着纬度的增加，同是6o的经差但其纬线弧长已逐渐缩小，因此规定在纬度60 o-76 o间的图幅采用双幅合并（经差为12 o，纬差为4 o）；在纬度76o-88o间的图幅采用四幅合并（经差为24o，纬差为4o）。这些合并图幅的编号，列数不变，行数（无论包含两个或四个）并列写在其后。例如北纬80o-84o，西经48o-72o的一幅百万分之一的地图编号应为U-19、20、21、22。
ARCGIS制作1:10000分幅图教程 本文中所使用的软件为ArcGIS9.3版本,以输出A1 JPG格式图幅为例进行阐述： 一、打开ArcMap界面并添加要素 有两种方法： 法一： 1、打开ArcMap软件，点击菜单栏中的添加图标 2、然后添加对应的图层要素文件。若是第一次使用 的情况下，则需要设定文件夹的连接，这样才能 找到对应的文件，点击“connect to folder”（连接 到文件夹，具体位置如下图红圈处所示），点击对 应的文件夹即可。
法二：快速打开模板法（此法必须建立在有已建好的模板的情况下） 1、直接找到对应的“xxx.mxd”文件，双击打开即可
二、界面设置与整饰 1、首先，将地图显示状态由Data View(数据视图)状态调整为Lzyout View(版面视图)状态，在地图显示窗口的左下角，如图： 2、点击左上角的“File”，选择“Page and Print Setup”，进入如下对话框，界面如下：
若电脑有连接打印机的话，则直接在“Print Setup”栏 中设置好参数，同时在“Map Page Size”栏下方“Use Print Pager Settings”前面的复选框中打上勾即可； 若没有连接打印机的话，则直接设置“Map Page Size” 栏的“Page”中的“Standard Size”的参数即可。另外，“Portrait”是“纵向”的意思，“Landscape”是“横向” 的意思，在这里，以选择“横向”为例。 设置好后点击“OK”既可以看到界面中纸张页面框的大 小发生了变化。 3、图层属性设置 选中图层（会出现一个蓝色虚线框）， 然后点击鼠标右键，选择“properties…”打开属 性对话框
我国地形图的分幅和编号规则 国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。通常这是由国家主管部门制定统一的图幅分幅和编号系统。 1、地形图的分幅 目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。 每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图； 一幅1：5万地形图划分为四幅1：2.5万地形图。在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。 表1-1：基本比例尺地形图的图幅大小及其图幅间的数量关系。 比例尺纬度经度图幅数 1：100 6度4度1 （经差6°，维差4°） 1：50 3度2度4 1 （1：100划分为了4幅1:50；毎幅经差3°，纬差2°）1：20 1度40分36 9 1 （1：100划分为了36幅1:20，1:50划分为9幅1:20万；毎幅经差1°，纬差40′） 1：10 30分20分144 36 4 1 1：5 15分10分576 144 16 4 1 （1:100划分为576幅1:5，1:50划分为144:1:5；1:20划分为16幅1:5，依次推...） 1：2.5 7.5分5分2304 576 64 16 4 1 1:1 3分45秒2.5分9216 2304 256 64 16 4 2、分幅编号 地形图的编号是根据各种比例尺地形图的分幅，对每一幅地图给予一个固定的号码，这种号码不能重复出现，并要保持一定的系统性。 地形图编号的最基本的方法是采用行列法，即把每幅图所在一定范围内的行数和列数组成一个号码。
如何按国家标准分幅下载卫星地图 一、什么是国家标准分幅？ 国家标准分幅是对于正射影像按照预定的比例尺、幅面长宽和西南角点坐标和经纬度间隔进行裁切。 国家基本地形图即国家基本比例尺地形图，简称国家基本图。它是根据国家颁布的统一测量规范、图式和比例尺系列测绘或编绘而成的地形图。我国规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万七种比例尺地形图为国家基本比例尺地形图。 地形图的分幅 我国基本比例尺地形图均以1:100万地形图为基础，按规定的经差和纬差划分图幅如下。 1:100万：经差6度，纬差4度。 1:50万：经差3度，纬差2度。即1幅1:100万地形图包含4幅1:50万地形图。 1:25万：经差1度30秒，纬差1度。即1幅1：100万地形图包含16幅1：25万地形图。 1:10万：经差30分，纬差20分。即1幅1：100万地形图包含144幅1：10万地形图。 1:5万：经差15分，纬差10分。即1幅1：100万地形图包含576幅1：5万地形图。 1:2.5万：经差7分30秒，纬差5分。即1幅1：100万地形图包含2304幅1：2.5万地形图。 1:1万：经差3分45秒，纬差2分30秒。即1幅1：100万地形图包含9216幅1：1万地形图。 1:5千：经差1分52.5秒，纬差1分15秒。即1幅1：100万地形图包含36864幅1：5千地形图。 二、如何按国家标准分幅下载卫星地图 这里我们以“南京长江二桥”附近的区域为例，用以下几步说明如何按国家标准分幅下载卫星地图。
第一步：显示图幅 首先，请确保你的软件版本为X3.0Build1469以上并在右上角选择“图幅”，然后在图幅列表中选择对应的图幅，这里我选择1:5千，如下图所示。 第二步：按图幅下载 显示图幅之后，框选要下载的图幅（与选择范围相交的图幅都会被下载），如下图所示。
地图分幅编号 为了便于地形图的测绘、使用和保管，需要将大范围内的地形图进行分幅，并将分幅的地形图进行系统的编号。地形图的分幅方法有两大类：一是按经纬线分幅的梯形分幅法，另一种是按坐标格网划分的矩形分幅法。常见的地图编号方法有自然系数编号法、行列式编号法、行列-自然系数编号法。 一、梯形分幅与编号方法 地图的图廓由经纬格网线构成。我国的基本比例尺地形图是以经纬线分幅制作的，它们都是以1：100万比例尺地形图为基础，按规定的经差和纬差划分图幅，行列数和图幅数成简单的倍数关系，如图6-1所示。图中虚线表示现已不用。1：100万比例尺地形图的分幅编号是由国际统一规定的，作法是将整个地球表面用子午线分成60个6?纵列，由经度180?起，自西向东用阿拉伯数字1~60编列号数。同时，由赤道起分别向南向北直至纬度88?止，每隔4?的纬圈分成许多横行，这些横行用大写的拉丁字母A、B、C、……V标明，以两极为中心，以纬度88?为界的圈，则用Z标明。也就是说，一张1：100万比例尺地形图是有为差4?的纬圈和经差6?的子午圈所形成的梯形。其编号采用行列式编号法，由“横行-纵列”格式组成，图6-2为我国领域的1：100万比例尺地形图图幅编号。例如甲地位于北纬39?54'30"，东经122?28'25"，则该地所在1：100万图幅编号为J-51。 图6-1 我国基本比例尺地形图的分幅编号系统图
图6-2 我国领域的1：100万比例尺地形图图幅编号图 基本比例尺地形图之间的划分存在层次关系。例如1：10万比例尺地形图是将1：100万地形图划分成12行12列，共144幅，代号分别用1，2，3，，144表示。 以上梯形分幅与编号的方法是我国70~80年代的分幅与编号系统。为便于图幅编号的计算机处理，1991年我国制定订了《国家基本比例尺地形图分幅与编号方法》的国家标准。其主要特点是：分幅仍然以1：100万地图为基础，经纬差不变，但划分全部由1：100万地形图逐次加密划分而成；编号仍然以1：100万地图编号为基础，由下接相应比例尺的行、列代码所组成，并增加了比例尺代码（表6.2），所有地形图的图号均由五个元素10位编码组成，如图6-3所示。 表6.2 地形图比例尺代码表
Arcgis分幅图制作流程 1.在中新建数据库：打开，在空白处点右键 ；数据库名字根据要求改成对应的名字， 2.新建要素： 新建地形要素点(点文件)，接合表、辅助线、引线(线文件)，情况不同需建文件也不同，在数据库中空白处点右键 上面写文件名字，下面选文件类型， 选择空间参考或者Import(导入)空间 参考，
新建字段或者Import(导入)字段 3..输裁剪框 把标准图幅添到arcgis中，选中本幅的标准图幅，，在左边工作台处右击图层 输出到自己的文件里 4.将输好的裁剪框添到工程里，添加总文件库里的需裁减文件 5.将所需文件裁剪到自己新建的数据库中
图框和图框点直接复制到自己的数据库中 6.设置参考比例 将裁好的文件添加（）到工程里， ~~~~~~~~~~~~~~~~***************设参考比例先把比例尺改成图 幅要求的比例尺， ***************~~~~~~~~~~~~~~~~~~~~~~ 7.根据符号库分类：右击图层，选最下边然后 选选，选地类编码（不同图层选不同字段，线状地物选地类编码，行政界线选界线类型，注记选名称类型，各级驻地选驻地名称，图框、 图框点选layer），点击确定。
8.改参数 若不引模板：—分好类的文件左击分类前的符号然后点击蹦出界面的 点找到符号库添加进来。找到对应符号 双击，其他的也是同样改法。 若引模板：把模板的工程粘到自己的所作图幅的文件夹里，打开工程 选到自己数据库里对应的文件 9.挑外图框：选中外图框，打开属性表
在layer层里填1，然后把图框层分类外图框宽度0.5毫米黑色，内图框0.1毫米黑色点击蹦出界面的 选选黑色外图框填0.5内图框填0.1 10.标注要素： a.单一分类

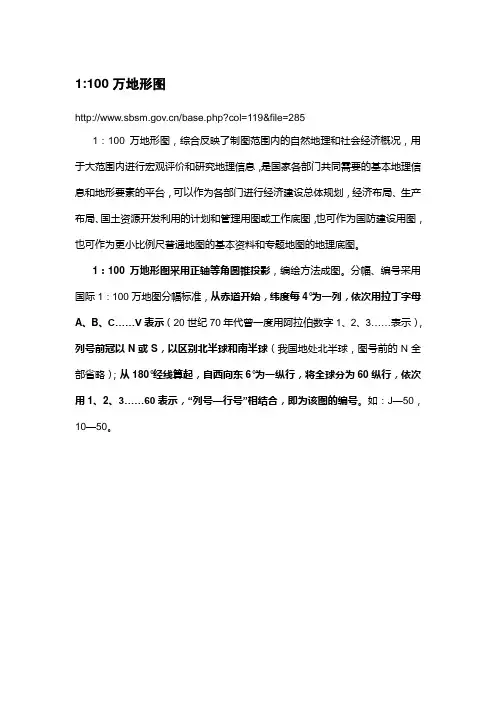

1:100万地形图 https://www.doczj.com/doc/6e15933994.html,/base.php?col=119&file=285 1：100万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。 1：100万地形图采用正轴等角圆锥投影，编绘方法成图。分幅、编号采用国际1：100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。如：J—50，10—50。 1:50万地形图 1：50万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于
