国家标准比例尺地形图说明
我国国家基本比例尺地形图有七种：
1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万；普通地图按比例尺通常分为大中小三种：小于100万(小比例尺)，10万到100万(中比例尺)，大于10万(大比例尺)。
1:100万地形图
1:100万地形图覆盖范围示意图
1:100万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。 1:100万地形图采用正轴等角圆锥投影，编绘方法成图。分幅、编号采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。如：J—50，10—50。
1:50万地形图
1:50万地形图覆盖范围示意图
1:50万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于较大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，省域经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。1:50万地形图采用高斯—克吕格投影，6°分带，采用编绘方法成图。分幅、编号均以1:100万地形图为基础，将每幅1:100万地形图划分成2行2列，共4幅1:50万地形图，20世纪70年前用A、Б、В、Г或甲、乙、丙、丁表示，70年代起用拉丁字母A、B、C、D表示。在1:100万地形图编号后加上
1:50万地形图的代号，即为1:50万地形图的编号，如J—50—Г，10—50—丁，J—50—D。20世纪90年代起：平面坐标系统采用1980年西安坐标系，高程系统采用1985国家高程基准；分幅、编号均以1:100万地图的分幅与编号为基础，划分出新分幅标准，在1:100万图幅编号后加上1:50万的代号和行列号，如:J47B001002。一幅1:50万地形图的范围为经差3°，纬差2°
工程测量中大比例尺地形图的应用分析 发表时间：2018-05-31T09:57:43.623Z 来源：《基层建设》2018年第9期作者：孙斌[导读] 摘要：常用的大比例尺地形图主要包括军事地图、城市规划图以及工程技术图等，主要用来分析工程项目建设的可行性，供土木工程设计与施工参考。 乌鲁木齐迈图测绘工程有限公司新疆伊犁伊宁市 835000 摘要：常用的大比例尺地形图主要包括军事地图、城市规划图以及工程技术图等，主要用来分析工程项目建设的可行性，供土木工程设计与施工参考。大比例尺地形图能够使施工人员整体认识到自然与人文地理等项目建设的综合影响，有效通过地形情况来测量、规划与设计，让设计与施工计划更加全面、合理，以及为决策提供精确详细的数据保障，在范围愈狭窄、位置越偏僻的地方，在大比例尺地形图中可以进行具体的观察与感知，内容更加准确具体。 关键词：工程测量；大比例尺；地形图；应用分析 引言 随着社会经济的发展，科学技术的进步，地形图测绘获得的支持也越来越多，地形图测绘过程中遇到的难题也逐渐破解。但是对于山区地形图测绘而言，在大比例尺地形图测绘的时候，所遇到的难题更多，对于技术的考验更大，要想实现理想的测绘效果，必须要采取相应的方法加以解决。 1大比例尺地形图测绘基本概念 在进行大比例尺地形图测绘时，通常选择极坐标法来完成对地形图的测绘，在进行测量时一般会使用经纬仪与视距测量方法来完成水平角、距离以及高度差的测量、地表地貌的测绘。在实际测绘过程中，要求制定大地基准与平面坐标系，且掌握好大比例尺地形图测绘的准确度，严格根据有关规范标准来完成地形图的划分，要求对不同地貌要素特点的不同属性数据展开准确描述，保证各要素有关位置的精确性，可以将各要素的密度特点与分布特征准确体现出来，准确地对数据完成分类汇总。大比例地形图主要利用极坐标法绘制地形图，最首要的是在测站设置经纬仪，测量明确定向方向到细部点的水平角α，用视距测量明确测站到细部点的间距D与高度差h。细部点的方向由α得出，根据间距D（除比例尺分母）使细部点在这个方向上绘制到图纸中。细部点的高程H可通过测站高程加上高度差h，在图纸标记主要细部点高程。接着完成地物地貌的测绘，也就是测量确定地物特征点，再在图纸上根据标准地物符号连接有关细部点，测量确定地貌特征点，测量的同时勾绘出地性线，最后再根据等高线和高度差成正比的原理按照地形点内插等高线。 2实际运用情况 2.1测图前准备工作 主要包括收集测区相关资料，包括控制资料、已有图形资料、技术设计书及有关附件。学习使用控制网数据解算的处理软件。了解地形图测绘方面的基础理论知识及相关的测绘行业规范标准；收集现有实测资料；仪器校正，外业全站仪和GPS进行数据采集；以及相关人员分配布置等。在准备进行测绘工作的前期过程中，要获取该地区的基本信息，对GPSRTK技术的使用进行有效的设计，在测量测绘工作开展之。工作人员对测绘设备进行检查，保证测量仪器能够正常的工作，主要是对测量仪器的电池电量与主机内存的情况进行测试，大比例尺地形图的相应度与数据采集率可以通过Pccdu软件进行有效的设置，使用45min的静态测量方式，对测绘地区的地形地貌进行有效的测量，然后使用Pinnacle软件不同的站点在测绘仪器中的位置进行测量。在使用GPSRTK技术时，在基准站点上要安排一个工作人员，流动站点上每台上面需要安排两个人工作人员，需要配备上花草图与操作仪器的工作人员。 2.2全站仪测绘 从当前全站仪测绘方法的应用来看，主要包括三种具体测绘方式。首先，全站仪与笔记本电脑相结合，借助通讯线直接与全站仪通讯录、记录数据，实时成图。该种测图方法主要的优点在于获取到的图像比较直观、准确性比较提高，而缺点在于携带起来不太方便；其次，全站仪与电子手薄连接。全站仪在采集到数据信息之后，直接传给电子手簿，在野外就能够进行一些简单的属性操作，对相关地物进行及时地处理。该测绘方法的优点是PDA上显示出来的所测点位清晰，测绘者观看起来直观，对跑尺的线路以及现场的地形可以有一个直观的了解，最大的缺点就是速度慢，外业观测的效率不是非常高，该种方法已经在部分单位已经被淘汰；最后，直接利用全站仪内存模式。不需要其他测绘工具与全站仪连接，全站仪自己获取信息自己“消化”，根据采集点号画草图，而后将测点传入计算机后展绘到成图软件上，根据草图进行编辑。该测绘方法的优点是，工作人员可以根据点号将相应的地物连接起来，进行现场草图的绘制，内业编辑根据操作进行编辑处理，速度快、效率高。其缺点是工作量比较大。目前，全站仪测绘中，该方法是一种比较主流的方法。 2.3工程测量中大比例尺地形图的运用范围与技术选择 在工程测量中大比例尺地形图除了能够运用到自然地形地貌的勘探与分析中，还可以作为记录人文地理的有效工具，能够进一步完善检测任务的完成，为发展规划的选用创造具体的数据和图形保障。目前在大比例尺地形图运用到工程测量的过程中，主要是运用GPS卫星定位系统同步检测来完成对地形地貌点的勘探测量，或是应用全站仪完成。在施测GPS测量控制网的时候，为防止树木角度问题使得支点间距与待测图根点间距较长，在展开测量的时候，选择三台GPS接收器同步观察并测量观测区，从而得到相对符合测量标准规范与有关要求的测量结果。 2.4基准站 在对大比例尺地形图进行测量的过程中，首先需要选择视线较为广阔的地区，这样的地区有利于进行地形进行测绘，这样能够有效地利用高功率的发射器与高压线，使其之间的距离变大。将基准点的位置设置在较高的位置，可以有效的增加电台的辐射半径，同时可以将观测点设置到距离基准站点较远的地方，这样做是为了能有效地帮助设备仪器的正常使用与保护，方便基准站点能够及时的接受数据信息，如果已经有效的完成检查与核对工作，就需要进行下一步的碎步测量。在进行测量的过程中，要保证近距离的基准点能够有效地工作。使用GPSRTK技术的碎步测量方法对其他的流动站点按照指定的路线进行测量数据的收集，在数据收集的过程中，需要实时的记录测量物品的特征与属性，或者将其信息的准确位置标记在电子接收器上，将其作为室内制图精确材料。在完成数据收集之后，根据不同流动站点储存的碎步坐标数据输入到计算机中，然后把相应的接收机型号与计算机采用的专业传输线路进行连接，并且对数据进行下载与传送软件，将测量到的数据储存到目录当中，最后在对地形图进行编辑，将测量的新数据与已经具备的数据进行比较，如果这两者可以得到有效的重合，就可以使用仪器将地形图进行打印出来，进行实地的勘查。
5设计方案 5.1软件和硬件配置要求 5.1.1软件设备 软件配置见表5.1-1 : 5.1.2硬件设备 使用的仪器设备作业前均应按照要求进行全面检查，完好率100%硬件设备配置见表5.1-2 : 表主要硬件设备投入情况 项目全采用“内业T外业T内业”作业模式进行施工。
1）数据更新模式 1:500 比例尺基础地理信息数据更新方法依据地形要素变化率分为新测、修补测。地物要素变化率参照GB/T 14268-2008 附录B 中地图格网统计法计算。 地物变化率计算以图幅为单位，以图上1cm2格网为1个变化量统计单位（G）, 以公式a格=（m/M X 100%公式中a格为地物变化率，m为图幅内地物要素变化的总G数，M为图幅的理论总1亦格网数（M＞m。当地物变化率a格＞40%寸，进行重测，图幅内全部地理信息要素进行测绘。 当地物变化率a 格＜40%时，进行修测，对图幅内部分地物要素和相应变化了的地貌进行实测修正。 原数据采用修测或修编更新方法更新超过3 次，要对全部的地理信息要素进行重测。 2）数据变化信息获取方法 将2015年DLG数据与2017年0.05米DO贓据进行套合对比配合人工巡查获取整个测区全面的变化信息。 3）数据更新内业立体采集为主，外业实测为辅进行数据更新。结合测区的地形地貌及地 物特点，采用航测数字法成图，平面和高程数据都由航测内业采集。数据采集先内业判测，后外业调绘、外业补测，数据编辑整理，再数据入库。 5.3 图根控制测量 5.3.1 图根点的布设 1）图根平面控制点逐级布设，每个控制点宜保证有一个以上的通视方向。 2）图根控制点是地形图修测和地形图测量的依据，图根点在基本控制点基础上加密。 3）图根控制测量采用山东省GPS连续运行参考站（SDCORS为基础进行布设。 4）图根点的密度以满足地形、地物点及界址点的数据采集为原则，合理布设并应尽量的均匀分布，每幅图不少于4 个（包括各等级控制点），个别情况至少2 个。 5）图根点相对于起算点的点位及高程中误差不得超过± 5cm。 5.3.2 图根点测量 在SDCOR系统下采用RTI架设三脚架施测。观测时间不少于20个历元的两次观测，采样间隔2s-5s。两次独立观测平面较差应不大于4cm,高程较差不大于4cm 取中数为最后成果，否则重测。 5.3.3 图根点点位和编号
－地图上的比例尺、方向和图例 教学目标 知识目标： 通过阅读各类地图，使学生初步了解地图上的比例尺、方向、图例和注记等基本知识 能力目标： 通过绘图、计算、比较以及用地图设计线路等实践活动，使学生初步具备在实际生活中运用地图的能力，如会运用比例尺在地图上量算两地之间的距离，在地图上辨别方向，查找地理事物，确定旅行路线等，帮助学生初步建立起图的空间概念。。 情感目标： 通过实践活动，对学生进行乡土教育，环境教育，增添热爱家乡的情感和保护环境的意识。
教学建议 教材分析： 第一节着重阐述地图的三要素--比例尺、方向、图例和注记，这是阅读地图必须掌握的基础知识和基本技能，在今后的全部的地理教学过程（91aixue）中要反复应用。但这部分内容较枯燥，学生不容易直接接受，在开始教学之前，要设计如何导入。 由于学生在小学过平面图的知识，本一开头从一张动物园导游图引入，目的是引起学生读图的兴趣，了解什么是地图以及地图的重要性（其他的学生熟悉的图也可以，笔者此次采用的是所在学校的校园图），目的是通过探索身边熟悉事物，激发学生求知的积极性，使学生能够迅速进入教师设计的问题情景。 比例尺部分的教学重点是关于比例尺计算公式的进一步引申和
应用。 分为三个层次，第一层次，通过阅读地图册上的三幅地图，学会比例尺的三种表示法：字式、数字式和直线式。 第二个层次，比例尺的应用，通过做一做应用比例尺可以量算两地间的实地距离，用比例尺公式可以做换算：（1）一直已知图上距离和实地距离，求比例尺。（2）已知比例尺和实地距离，求图上距离。（3）已知图上距离和比例尺，求实地距离。 第三层次，比例尺的大小，通过对相同图幅的北京市地图和中国地图关于两幅图范围的大小、所表示的地理事物的详略程度、比例尺大小的比较，得出：（1）如何辨别地图比例尺的大小：即分子为1，分母愈大，比例尺愈小；分母愈大，比例尺愈小。（2）地图比例尺的大小与表示的地区范围大小和内容详略的关系：即地图表示的地区范围愈小，反映的内容愈详细，则选用的比例尺愈大。三个层次由浅入深，层层递进，能够吸引学生的注意力，使学生总是觉得有事可做。
地形图基本知识及大比例尺地形图测绘 地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。 一、地形图和比例尺 1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。 平面图：只表示平面位置，不反映地貌形态 地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。 我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。 2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有 M D d 1= （2）．比例尺种类： a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺； b ．图式比例尺：直线比例尺和复式比例尺； c ．工具比例尺：分划板、三棱尺。 （3）．比例尺精度 a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ?mm 1.0，称为比例尺精度。 b ．意义与作用： ○ 1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。反之，根据图上表示实地的最短长度，可以推算测图比例尺。例如，欲表示实地最短线段长度为0.5 m ，则测图比例尺不得小于1:5000。 ○ 2．取舍； ○ 3．根据甲方要求确定比例尺大小和精度要求。比例尺愈大，采集的数据信息愈详细，精度要求就愈高，测图工作量和投资往往成倍增加，因此使用何种比例尺测图，应从实际需要出发，不应盲目追求更大比例尺的地形图。 二．地形图要素介绍 1．数学要素：比例尺，方格网（公里网），分幅，编号 a ．比例尺 b ．方格网（公里网）：在绘制大比例尺地形图时，先要建立方格网，以10cm*10cm 绘制，当比例尺为中比例尺或小比例尺时，则绘制2cm*2cm 网格，这时称为公里网

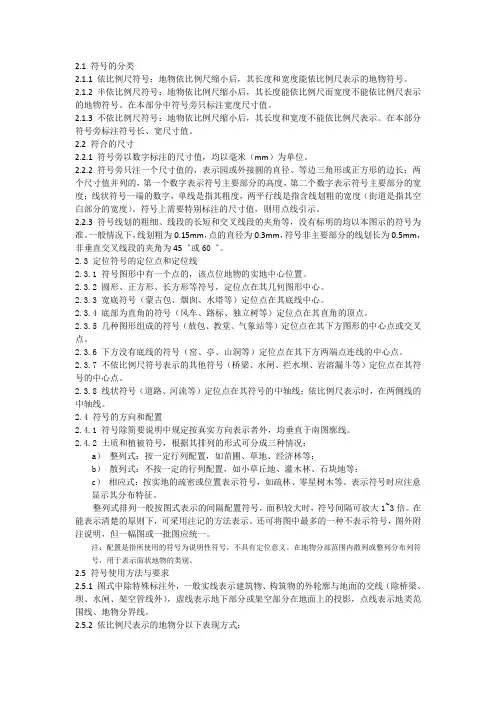

《国家基本比例尺地图图式》新标准简介公布 日前，国家测绘地理信息局测绘标准化研究所公布了《国家基本比例尺地图图式》新标准简介，具体如下，具体图式可登入中国测绘地理信息标准网或者国家测绘地理信 息标准化服务平台查看。1GB/T 20257.1―2017 GB/T 20257.1―2017《国家基本比例尺地图图式第1部分：1︰500 1︰1 000 1︰2 000地形图图式》代替GB/T 20257.1―2007《国家基本比例尺地图图式第1部分：1︰500 1︰1 000 1︰2 000地形图图式》，按照GB/T 1.1―2009给出的规则起草。本标准于2017年10月14日发布，自2018年5月1日起实施。 GB/T 20257的本部分规定了1︰500、1︰1 000、1︰2 000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰，以及使用这些符号的方法和基本要求。本部分适用于1︰500、1︰1 000、1︰2 000地形图的测绘。编制地理底图或测绘相近比例尺地图可参照使用。本部分的主要内容包括：范围、规范性引用文件、一般规定、符号与注记，以及附录A(规范性附录)说明注记简注表、附录B(资料性附录)示例和附录C(规范性附录)图廓整饰样式。2GB/T 20257.2―2017 GB/T 20257.2―2017《国家基本比例尺地图图式第2部分：
1︰5 000 1︰10 000地形图图式》代替GB/T 20257.2―2006《国家基本比例尺地图图式第2部分：1︰5 000 1︰10 000地形图图式》，按照GB/T 1.1―2009给出的规则起草。本标准于2017年10月14日发布，自2018年5月1日起实施。 GB/T 20257的本部分规定了1︰5 000、1︰10 000地形图上表示的各种地物、地貌要素的符号、注记和图幅整饰，以及使用这些符号方法和基本要求。本部分适用于1︰5 000、1︰10 000地形图的测绘，编制地理底图可参照使用。本部分的主要内容包括：范围、规范性引用文件、一般规定、符号与注记，以及附录A(规范性附录)说明注记简注表、附录B(资料性附录)样图示例和附录C(规范性附录)图廓整饰 样式。3GB/T 20257.3―2017 GB/T 20257.3―2017《国家基本比例尺地图图式第3部分：1︰25 000 1︰50 000 1︰100 000地形图图式》代替GB/T 20257.3―2006《国家基本比例尺地图图式第3部分：1︰25 000 1︰50 000 1︰100 000地形图图式》，按照GB/T 1.1―2009给出的规则起草。本标准于2017年10月14日发布，自2018年5月1日起实施。 GB/T 20257的本部分规定了1︰25 000、1︰50 000、1︰100 000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰，以及使用这些符号的方法和基本要求。 本部分适用于1︰25 000、1︰50 000、1︰100 000地形图

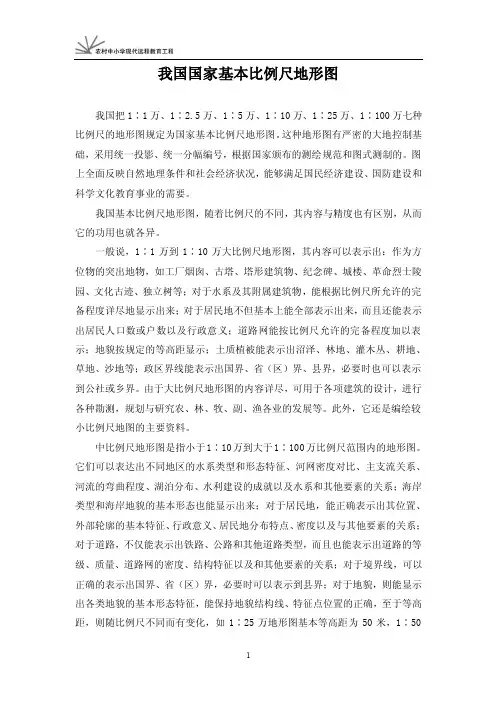

国家基本比例尺地形图 我国国家基本比例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:万和1:1万；普通地图按比例尺通常分为大中小三种：小于100万(小比例尺)，10万到100万(中比例尺)，大于10万(大比例尺)。 1:100万地形图 （1）用途：反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究。 （2）投影：采用正轴等角圆锥投影，编绘方法成图。 （3）分幅编号：采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。如：J—50，10—50。 1:50万地形图 （1）用途：综合反映了制图范围内的自然地理和社会经济概况，用于较大范围内进行宏观评价和研究地理信息。 （2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。 （3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成2行2列，共4幅1:50万地形图（20世纪90年代起：平面坐标系统采用1980年西安坐标系，高程系统采用1985国家高程基准），在1:100万图幅编号后加上1:50万的代号和行列号，如:J47B001002。一幅1:50万地形图的范围为经差3°，纬差2°。 1:25万地形图 （1）用途：比较全面和系统地反映了区域内自然地理条件和经济概况，主要供各部门在较大范围内作总体的区域规划、查勘计划、资源利用与自然地理调查。 （2）投影：采用高斯—克吕格投影，6°分带，编绘方法成图。
1：500、1：1000、1：2000地形图
1：500、1：1000、1：2000地形图主要用于小范围内精确研究、评价地形，可供勘 察、规划、设计和施工等工作使用。 平面控制采用高斯—克吕格投影，按3°分带计算平面直角坐标。当对控制网有特 殊要求时，采用任意经线作为中央子午线的独立坐标系统，投影面亦为当地的高程参 考面。 分幅编号：采用正方形或矩形，其规格为50cm×50cm 或40cm×40cm。图号以图廓 西南角坐标公里数为单位编号，X 在前Y 在后，中间用短线连接，如：1：2000， 10．0—21．0；1：1000，10．5—21．5；1：500，10．50—21．75。带状或小面积测 区的图幅，按测区统一顺序进行图幅编号。 1：5000地形图 1：5000地形图主要用于小范围内详细研究和 评价地形，可供各部门勘察、规划、设计，科研等 使用，也可作为编制更小比例尺地形图或专题地图 的基础资料。 1：5000地形图采用高斯—克吕格投影，3°分 带，其分幅、编号是以1：1000000地形图为基础， 将每幅1：1000000地形图划分成192行192列， 共36864幅1：5000地形图，在1：1000000地形图编号后加上1：5000地形图的比例尺代字、行列 号，即为1：5000地形图的编号。如J50H093093。每幅1：5000地形图的范 围是经差1′52．5″、纬差1′15″。 1:5000地形图 城市居民地示意图 1：1万地形图
1：1万地形图主要用于小范围内详细研究和评价 地形，城市、乡镇、农村、矿山建设的规划、设计， 林斑调查，地籍调查，大比例尺的地质测量和普查， 水电等工程的勘察、规划、设计，科学研究，国防建 设的特殊需要，以及可作为编制更小比例尺地形图或 专题地图的基础资料。 1：1万地形图采用高斯—克吕格投影，3°分带， 航空摄影测量方法成图。分幅、编号：20世纪70年代前以1：2．5万地形图为基础，将每幅1：2．5 万地形图划分成2行2列，共4幅1：1万地形图，用1、2、3、4表示，在 1：2．5万地形图编号后加上表示1：1万地形图的代号，即为1：1万地形 图的编号。如J —50—144—A —б—1。20世纪70—80年代以1：10万地形 图为基础，将每幅1：10万地形图划分成8行8列，共64幅1：1万地形图， 用（1）、（2）…（64）表示，在1：10万地形图编号后加上表示1：1万 地形图的代号，即为1：1万地形图的编号。如J —50—144—（1）。20世 纪90年代起以1：100万地形图为基础，将每幅1：100万地形图划分为96 行96列，共9216幅1：1万地形图，在1：100万地形图编号后加上1：1 万地形图的比例尺代字和行列号，即为1：1万地形图的编号。如：J50G093004。 每幅1：1万地形图经差3′45″，纬差2′30″。 1：1万地形图覆盖范围示意图 1：2．5万地形图 1：2．5万地形图主要用于较小范围内详细研 究和评价地形，城市、乡镇、农村、矿山建设的 规划、设计，林斑调查，地籍调查，大比例尺的 地质测量和普查，水电等工程的勘察、规划、设 计，科学研究，国防建设的特殊需要，以及可作 为编制更小比例尺地形图或专题地图的基础资 料。 1：2．5万地形图采用高斯—克吕格投影，6° 分带，航空摄影测量或编绘方法成图。分幅、编 号均以1：5万地图为基础，将每幅1：5万地形图划分成2行2列，共4幅 1：2．5万地形图，用a 、б、в、г或1、2、3、4表示。在1：5万地形 图编号后加上1：2．5万地形图的代号，即为1：2．5万地形图的编号。如： J —50—144—A —б，10—50—144—甲—2，J —50—144—A —2。每幅1：2．5 万地形图经差7′30″，纬差5′。 1：2．5万地形图覆盖范围示意图 1：5万地形图
国家基本比例尺地形图新旧图幅编号 变换公式及其应用 1∶1万、1∶2.5万、1∶5万、1∶10万、1∶25万、1∶50万和1∶100万地形图是我国的国家基本比例尺地形图，其图幅编号现有两种形式，一种是1991年以前地形图分幅编号标准产生的，称为旧图幅编号，另一种是1991年以后新的国家地形图分幅编号标准所产生的，称为新图幅编号。在使用中就存在一个国家基本比例尺地形图新旧图幅编号之间的变换问题。本文通过对新旧图幅编号方法和规律的研究，提出了新旧图幅编号之间的变换公式。 一、新旧图幅编号的变换公式 1. 旧图幅编号到新图幅编号的变换公式 (1) (2) (3) (4) (5) (6) 这里，式(1)～式(6)分别是1∶50万～1∶1万地形图的图号变换公 式，H 50,H 25 ,H 10 ,H 5 ,H 2 和H 1 分别是1∶50万～1∶1万地形图的新图幅编号 中的行代码，取三位，不足三位前面用“0”补足，L 50,L 25 ,L 10 ,L 5 ,L 2 和L 1 分别是1∶50万～1∶1万地形图的新图幅编号中的列代码，取三位，不 足三位用“0”补足，X 50，X 25 ，X 10 ，X 5 。X 2 和X 1 分别是1∶50万～1∶1 万地形图旧图幅编号中相应比例尺地形图的图幅代码值，简称图幅代码值，如1∶50万地形图的图幅代码是A，B，C和D，则按字母排列顺序赋值分别为1，2，3，4，其他比例尺地形图的图幅代码也照此处理，［］表示小数取整，()表示小数取余。 2. 新图幅编号到旧图幅编号的变换公式
(1′) (2′) (3′) (4′) (5′) (6′) 这里，式(1′)～式（6′）分别是1∶50万～1∶1万地形图的图号变换公式，公式中各字母含义同上。 由于篇幅所限，国家基本比例尺地形图新旧图幅编号变换公式的原理省略。 二、新旧图幅变换公式的应用 1. 已知旧编号求其新的图幅编号 为直观明了起见，把计算过程和结果编制成一个表格，如表1所示。
国家基本比例尺地形图
（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4行4列，共16幅1:25万地形图，用[1]、[2]…[16]表示，在1:100万地形图编号后加上1:25万地形图的比例尺代字和行列号.如：J50C001004。每幅1:25万地形图的范围为经差1°30′，纬差1°。1:10万地形图 （1）用途：主要用于一定范围内较详细研究和评价地形。 （2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。 （1）用途：主要用于较小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设 的规划、设计，林斑调查，地籍调查等。 （2）投影：采用高斯—克吕格投影，6°分带，航空摄影测量或编绘方法成图。 （3）分幅编号：以1:100万地形图为基础，分为48行48列，共2304幅在1:100万地形图编号后加上1:2.5万地形图的比例尺代字和行列号，即为1:2.5万地形图的编号。 如：J50F045004。每幅1:2.5万地形图经差7′30″，纬差5′。
1:1万地形图 （1）用途：1:1万地形图主要用于小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。 （2）投影：1:1万地形图采用高斯—克吕格投影，3°分带，航空摄影测量方法成图。（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分为96行96列，共9216幅1:1万地形图，在1:100万地形图编号后加上1:1万地形图的比例尺代字和 程参考面。 （3）分幅编号：采用正方形或矩形，其规格为50cm×50cm或40cm×40cm。图号以图廓西南角坐标公里数为单位编号，X在前Y在后，中间用短线连接，如:1:2000，10．0—21．0；1:1000，10．5—21．5；1:500，10．50—21．75。带状或小面积测 区的图幅，按测区统一顺序进行图幅编号。
地形图基本知识及大比例尺地形图测绘
地形图基本知识及大比例尺地形图测绘 地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。 一、地形图和比例尺 1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。 平面图：只表示平面位置，不反映地貌形态 地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。 我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。 2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有 M D d 1= （2）．比例尺种类： a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；
b ．图式比例尺：直线比例尺和复式比例尺； c ．工具比例尺：分划板、三棱尺。 （3）．比例尺精度 a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ?mm 1.0，称为比例尺精度。 b ．意义与作用： ○ 1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。反之，根据图上表示实地的最短长度，可以推算测图比例尺。例如，欲表示实地最短线段长度为0.5 m ，则测图比例尺不得小于1:5000。 ○ 2．取舍； ○ 3．根据甲方要求确定比例尺大小和精度要求。比例尺愈大，采集的数据信息愈详细，精度要求就愈高，测图工作量和投资往往成倍增加，因此使用何种比例尺测图，应从实际需要出发，不应盲目追求更大比例尺的地形图。 二．地形图要素介绍 1．数学要素：比例尺，方格网（公里网），分幅，编号 a ．比例尺 b ．方格网（公里网）：在绘制大比例尺地形图时，先要建立方格网，以10cm*10cm 绘制，当比例尺为中比例尺或小比例尺时，则绘制2cm*2cm 网格，这时称为公里网
第八章地形图的识读与应用 本章摘要：地形图具有丰富的信息，在地形图上可以获取地貌、地物、居民点、水系、交通、通讯、管线、农林等等多方面的自然地理和社会政治经济等信息，因此，地形图是工程规划、设计的基本资料和信息。在地形图上可以确定点位、点与点间的距离、直线的方向、点的高程和两点间的高差；此外还可以在地形图上勾绘出分水线、集水线，确定某范围的汇水面积，在图上计算上、石方量等。道路的设计可在地形图上绘出道路经过处的纵、横断面图。 §8-1 阅图的基本知识 摘要内容：介绍地形图的坐标、高程系统；地形图的辅助要素；地形图图式和等高线。 讲课重点：坐标系统的注记；坡度比例尺。 讲课难点：坐标系统的注记；坡度比例尺。 讲授重点内容提要： 一、地形图的坐标、高程系统 1. 坐标系统 （1）地理坐标 大地坐标（L , B）,又称地理坐标。国家基本地形图的内图廓均是由经纬线构成的，图上并展绘有 地理坐标网，用于确定点的地理位置。 （说明：①在1:2.5万、1:5万、1:10万地形图上，上（北）、下（南）内图廓是纬线，左（西）、右（东）内图廓是经线；在图廓四角注有经纬度数值，纬度注在纬线上；在内外图廓之间绘有经纬度的分划线（称为分度带），每隔1标出一个分划线。②读地理坐标时，只需将两对应边上相同数值的分划线连接起来，即可在图面上构成地理坐标网。由于在大于1:10 万地形图上，已绘有平面直角坐标网，为了避免两种坐标网在图面上相互干扰，所以将经纬线坐标只标绘在图廓上。 （2）高斯平面直角坐标系 我国1:1 万至1:50 万比例尺国家基本地形图均采用了高斯平面直角坐标系。 （说明：坐标格网的注记方法是①在图廓的四角，注记有纵、横坐标的数值，沿东、西图廓注记纵坐标值，其值由南向北增加；沿南、北图廓注记横坐标值，其值由西向东增加。②纵坐标注记为四位数，3396、3400,标明该线距赤道的公里数。③横坐标注记是五位数，前两位数指明投影带的带号（按我国经度位置，带号应为二位数字，规定在横坐标Y 值前面冠以投影带带号）；后三位数标明该线距纵坐标轴的公里数,如图上598；其它各坐标线的注记仅注后两位数学,如02、04。） 2. 高程系统 通常, 地形图采用的高程系在图框外的左下方用文字说明。各高程系统之间只需加减一个常数即可进行换算。
工程测量中大比例尺地形图的应用分析 在工程测量的过程中，一般要求运用大比例尺地形图来应对一些测量中的问题与麻烦，特别是需要在范围较小、地理位置相对偏远的山区展开工程测量工作时，科学利用大比例尺地形图、放大或缩小地形，从而在一定程度上提升工程测量的效率，笔者重点分析了大比例地形图在工程测量中的具体运用，以期可以发挥一定的参考价值。 标签：工程测量；大比例尺；地形图；应用分析 Abstract：In the process of engineering survey，it is generally required to use large-scale topographic maps to deal with some problems and troubles in surveying，and especially when engineering surveying work is carried out in mountainous areas with small scope and relatively remote geographical location，it’s necessary to make scientific use of large-scale topographic maps to enlarge or reduce the terrain，so as to improve the efficiency of engineering survey to a certain extent. Thus，the author focuses on the specific application of large-scale topographic map in engineering survey. In order to play a certain reference value. Keywords：engineering survey；large scale；topographic map；application analysis 前言 常用的大比例尺地形图主要包括軍事地图、城市规划图以及工程技术图等，主要用来分析工程项目建设的可行性，供土木工程设计与施工参考。大比例尺地形图能够使施工人员整体认识到自然与人文地理等项目建设的综合影响，有效通过地形情况来测量、规划与设计，让设计与施工计划更加全面、合理，以及为决策提供精确详细的数据保障，在范围愈狭窄、位置越偏僻的地方，在大比例尺地形图中可以进行具体的观察与感知，内容更加准确具体。不管是行军打仗，或是制定科学的城市发展规划，大比例尺地形图在工程测量中所发挥出的功能价值是十分明显的，其在工程测量中的运用，符合在复杂地质环境下开展工程规划的现实情况。 1 大比例尺地形图测绘基本概念 在进行大比例尺地形图测绘时，通常选择极坐标法来完成对地形图的测绘，在进行测量时一般会使用经纬仪与视距测量方法来完成水平角、距离以及高度差的测量、地表地貌的测绘。在实际测绘过程中，要求制定大地基准与平面坐标系，且掌握好大比例尺地形图测绘的准确度，严格根据有关规范标准来完成地形图的划分，要求对不同地貌要素特点的不同属性数据展开准确描述，保证各要素有关位置的精确性，可以将各要素的密度特点与分布特征准确体现出来，准确地对数据完成分类汇总。
地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。 一、地形图和比例尺 1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。 平面图：只表示平面位置，不反映地貌形态 地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。 我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。 2．比例尺 （1）．比例尺：图上任一线段d与地上相应线段水平距离D之比，称为图的比例尺，显然有 （2）．比例尺种类： a．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M称为比例尺分母，表示缩小的倍数。M愈小，比例尺愈大，图上表示的地物地貌愈详尽。通常把1500，1 1 000，1 2 000，1 5 000的比例尺称为大比例尺，110 000，125 000，150 000，1100 000的称为中比例尺，小于1100 000的称为小比例尺； b．图式比例尺：直线比例尺和复式比例尺； c．工具比例尺：分划板、三棱尺。 （3）．比例尺精度 a．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm，它在地上表示的水平距离，称为比例尺精度。 b．意义与作用： ○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。例如，1 1 000地形图的比例尺精度为0.1 m，测图时量距的精度只需0.1m，小于0.1 m的距离在图上表示不出来。反之，根据图上表示实地的最短长度，可以推算测图比例尺。例如，欲表示实地最短线段长度为0.5 m，则测图比例尺不得小于15000。 ○2．取舍； ○3．根据甲方要求确定比例尺大小和精度要求。比例尺愈大，采集的数据信息愈详细，精度要求就愈高，测图工作量和投资往往成倍增加，因此使用何种比例尺测图，应从实际需要出发，不应盲目追求更大比例尺的地形图。 二．地形图要素介绍 1．数学要素：比例尺，方格网（公里网），分幅，编号 a．比例尺 b．方格网（公里网）：在绘制大比例尺地形图时，先要建立方格网，以10cm*10cm绘制，当比例尺为中比例尺或小比例尺时，则绘制2cm*2cm网格，这时称为公里网c．分幅： d．编号：
国家标准比例尺地形图说明 我国国家基本比例尺地形图有七种： 1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万；普通地图按比例尺通常分为大中小三种：小于100万(小比例尺)，10万到100万(中比例尺)，大于10万(大比例尺)。 1:100万地形图 1:100万地形图覆盖范围示意图 1:100万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。 1:100万地形图采用正轴等角圆锥投影，编绘方法成图。分幅、编号采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。如：J—50，10—50。 1:50万地形图 1:50万地形图覆盖范围示意图 1:50万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于较大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，省域经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。1:50万地形图采用高斯—克吕格投影，6°分带，采用编绘方法成图。分幅、编号均以1:100万地形图为基础，将每幅1:100万地形图划分成2行2列，共4幅1:50万地形图，20世纪70年前用A、Б、В、Г或甲、乙、丙、丁表示，70年代起用拉丁字母A、B、C、D表示。在1:100万地形图编号后加上 1:50万地形图的代号，即为1:50万地形图的编号，如J—50—Г，10—50—丁，J—50—D。20世纪90年代起：平面坐标系统采用1980年西安坐标系，高程系统采用1985国家高程基准；分幅、编号均以1:100万地图的分幅与编号为基础，划分出新分幅标准，在1:100万图幅编号后加上1:50万的代号和行列号，如:J47B001002。一幅1:50万地形图的范围为经差3°，纬差2°
大比例尺地形图测绘基本要求 3．1主要内容与适用范围 3．1．1大比例尺地形图（指1：500、1：1000、1：2000地形图）是城市规划、管理、工程项目设计、建设和土地管理等工作的基本依据。为指导城市大比例尺地形图测绘工作，特制定本要求。 3．1．2本要求主要对城市大比例尺地形图的精度、测绘的主要内容和表示方法做出规定，测绘过程的技术要求将在随后的章节详细说明。 3．1．3大比例尺地形图精度、测绘的主要内容和表示方法在《城市测量规范》（CJJ 8-99）（以下简称《规范》）和《1：500、1：1000、1：2000地形图图式》（GB/T 7929-1995）（以下简称《图式》）中作了详细的规定和说明，《规范》和《图式》是我院测绘大比例尺地形图的基本依据。随着城市的不断发展，出现了许多《规范》、《图式》中未作说明的地物，还有部分地物、地形要素的测绘未作详细说明。为确保大比例尺地形图满足城市规划、管理和其他用户的要求，结合太原市的实际情况，制定本要求，作为对《规范》、《图式》中未详细说明有关事宜的补充。 3．1．4本规定未明确规定的，按如下标准执行 1 《城市测量规范》（CJJ 8-99）； 2 《1：500、1：1000、1：2000地形图图式》（GB/T 7929-1995）。 3．2大比例尺地形图的规格 太原市大比例尺采用40cm×50cm矩形分幅，图幅按太原市地形图编号方法进行编号。 3．3大比例尺地形图的精度 无论采用何种方法成图，城市大比例尺地形图的精度应执行以下要求。3．3．1图根点、测站点精度 图根点相对于图根起算点的点位中误差，不得大于图上0.1mm；高程中误差，不得大于测图基本等高距的1/10。 测站点相对于邻近图根点的点位中误差，不得大于图上0.3mm；高程中误差：平地不得大于1/10基本等高距，丘陵地不得大于1/8基本等高距，山地，高山地不得大于1/6基本等高距。 3．3．2地形图平面精度 地形图平面精度应符合下表3.3.2的规定。
第六章 大比例尺地形图的测绘和应用 一、填空题： 1.地面上自然形成的或人工建（构）筑的各种物体称为______________。 2.地面高低起伏的自然形态即为_____________。 3.地形图上任一线段d 的长度与地面上相应线段的水平距离D 之比，称为地形图的__________________。 4.地面上高程相同的相邻点所连成的闭合曲线称为_______________。 5.地形图上通常用_____________来表示地貌。 6.地形图上的等高线分_____________、___________、___________和__________四种。 7.按规定的基本等高距描绘的等高线，称为__________________。 8.为了计算和用图方便，每隔四根基本等高线加宽描绘一条并注上高程的等高线，称为______________________。 9.山顶向山脚延伸的突起部分，称为__________________。 10.两山脊之间向一个方向延伸的低凹部分，称为__________________。 11.地形测量的实质就是测定碎部点的__________________和________________ 12.碎部点应选在_____________和_________________的特征点上。 13.求图上两点间的水平距离的方法有______________和_____________。 14.已知A 、B 两点的坐标：x x A A B B (，y )、（，y ），用解析法求图上两点间水平距离的公式是AB D ＝_______________________________。 15.已量得直线AB 的方位角为AB α'，直线BA 的方位角为BA α'，则可以用公式AB α＝______________________________求直线AB 的方位角。 16.直线两端点的高差与水平距离之比，称为直线的__________________。 17.________________和_________________总称为地形。 二、选择题： 1.在地形图上，量得AB 两点高差为－ 2.95m ，AB 距离为279.50m ，则直线AB 的坡度为（ ）。 A.1.06﹪ B.－1.06﹪ C.1.55﹪ D.－1.55﹪ 2.比例尺为1:10000的地形图的比例尺精度是（ ）。 A.0.1cm B.1cm C.0.1m D.1m 3.比例尺为1:1000的地形图，图上lcm 代表实际距离为（ ）。
