电阻和滑动变阻器练习
定义(1)滑动变阻器：
① 原理：改变接入电路中电阻线的长度来改变电阻的。
② 作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
③ 铭牌：如一个滑动变阻器标有“50Ω2A ”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A 。 ④ 正确使用：A ．应串联在电路中使用；B ．接线要“一上一下”；C ．通电前应把阻值调至最大的地方。 (2)电阻箱：是能够表示出电阻值的变阻器。
填空：1、在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 。在相同的条件下，导体越粗，电阻就越 ；导体越细，电阻就越 。对于大多数的导体来说，温度越高，电阻就越 。
2、如图所示的滑动变阻器，可以变阻的连接方法有 ；如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 。
3、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后 。
练习1、有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω 1A ”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（ ）
A.电阻的最小值是20Ω，允许通过的最大电流是1A
B.电阻的最小值是20Ω，允许通过的最小电流是1A
C.电阻的最大值是20Ω，允许通过的最大电流是1A
D.电阻的最大值是20Ω，允许通过的最小电流是1A 2.如图2-2，表示插塞式电阻，从图示位置开始则( )
A.现在使用的电阻是70Ω
B.将铜塞都拔出，总电阻为零
C.将第二个铜塞插上使用电阻为30Ω
D.将全部铜塞插上使用电阻为100Ω
3.将两滑动变阻器如图2-9所示串联起来，如果把a 、b 两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P 1和P 2所处的位置是（ ） A 、P 1在最左端，P 2在最左端 B 、P 1在最左端，P 2在最右端 C 、P 1在最右端，P 2在最左端 D 、P 1在最右端，P 2在最右端 4、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:
A.当它们材料、粗细都相同时，甲线长乙线短;
B.当它们材料、长度都相同时，甲线粗乙线细
C.当它们长度、粗细都相同时，两线的材料一定不同;
D.甲、乙两电阻线的材料、长短、粗细不可能完全相同 5、一根铝导线的电阻为R ，现在要使它接入电路中后电阻大于R ，可采取的措施有（ ） A ．减小这根导线两端的电压或者增大通过它的电流 B ．将这根导线拉长后接入电路
C ．将这根导线对折后接入电路
D ．用长短粗细都相同的铜导线代替铝导线接入电路
一、滑动变阻器阻值的变化问题
例1 在如图1所示的电路中，R 1是定值电阻，电源电压U 保持不变，当滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？
分析 滑片向右移动时，滑动变阻器接入电路的电阻R 2变大，由于R 1是定值电阻，所以串联电路的总电阻R 串＝R 1＋R 2变大，串联电路的电流I ＝U/R 串，因U 恒定不变，R 串变大，所以I 变小，电流表示数就变小。定值电阻两端的电压U 1＝IR 1，因为I 变小，而R 1不变，所以U 1变小，电压表示数变小。即分析思路流程如下（↑表示增大，↓表示减小）：
思考：若要判断滑动变阻器两端电压U 2，能否根据U 2＝IR 2来判断U 2的变化？回答显然是否定的，因为I 和R 2都是变化的，而此时的问题切入点应是R 2的阻值不变，再根据U 2＝U －U 1，因U 恒定不变，U 1减小，则U 2增大分析思路流程如下：
例2 如图2所示。当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？
解析 根据电路特点可以确定R 1和R 2并联。电压表测量的是R 2或R 1两端的电压，也就是电源的电压，电流表A ，A 1和A 2分别测量的是通过干路、R 1和R 2支路的电流。其实，这个问题的关键在于并联电路的电流、电压和电阻的关系。滑动变阻器连入电路的阻值虽是增大的，但直接接在电源的两端，引起了总电阻的变化，但并没引起总电压的变化，所以它只改变滑动变阻器这一支路电流，并不能改变R 1支路电流。分析思路流程如下：
例3 如图3所示电路，当滑片向左滑动时，各电表的示数如何变化？
例4 如图4所示电路，当滑片向右滑动时，各表的示数如何变化？
例5 如图5所示，当滑片向右滑动时（不包括最右端）。各表示数变化情况？
二、开关的闭合与断开问题
这类问题也可以使电路中的电流、电阻和电压及电功率发生变化，分析此类问题同样应注意哪些是不变的物理量，然后根据串并联关系，依据不变量推导变量的变化规律。
例8 在如图9所示的电路中，R 1、R 2是定值电阻，电源电压U 保持不变。当开关S 1由断开变为闭合时，电压表、电流表的示数如何变化？
分析 开关S 1断开时，R 1与R 2组成串联电路，电压表测量的是R 1两端的电压，它只是总电压的一部分，电流表测量的是串联电路中的电流
；而当开关S 1闭合
后，R 2被短路，电路中只有R 1，电压表测量的仍是R 1两端的电压即总电压，故电压表的读数变大，电流表此时测量的是通过电阻R 1的电流
，故电流表的读数变大，分析思路如下：
练习
1、如图所示的电路，开关S 闭合后，将滑动变阻器的滑片P 向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（ ）
A ．电流表的读数变大，电压表的读数变小，灯泡变暗;
B ．电流表的读数变小，电压表的读数变大，灯泡变亮;
C ．电流表、电压表的读数都变小，灯泡变暗;
D ．电流表、电压表的读数都变大，灯泡变亮.
2、如图所示， 电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a 点移动时，电表V 1、V 2、A 的示数变化正确的是 （ ）
A ．V 1减小，V 2减小，A 增大
B ．V 1增大，V 2减小，A 增大
C ．V 1增大，V 2减小，A 减小
D ．V 1减小，V 2增大，A 减小
3、 如图所示电路中，电源电压不变，闭合开关S 移动变阻器的滑片P 向左移动时，下列说法正确的是（ ） A ．电流表示数变大，电压表示数变大
B ．电流表示数变小，电压表示数变小
C ．电流表示数变大，电压表示数变小
D ．电流表示数变小，电压表示数变大
4、在图所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为：( )
A ．电流表的示数变小，电压表的示数变大;
B ．电流表的示数变大，电压表的示数变小;
C ．电流表的示数变小，电压表的示数不变;
D ．电流表的示数变小，电压表的示数变小.
5、 如图所示，电源电压保持不变，当滑动变阻器 滑片P 由左端向右移到中点的过程中，
各电表示数变化情况是_____________________
6、如图所示的电路图中，当滑动变阻器的滑片P 向下滑动时，
电流表示数______,
电压表示数 _______ ， 灯的亮度 ______
7、如图所示，电源电压不变，闭合开关、滑动变阻器的滑片 由图示位置向中点移动的过程中，电流表示数______, 电压表示数 _______ ，灯的亮度 ______
8、如图所示，电源电压保持不变时,当滑动变阻器滑片P
向右滑动过程中，电压表V 示数_______ ,
电流表A 1示数________,A 2示数 __________（填“变大”“变小”或“不变”）
9、如图所示电路，开关S 闭合，当变阻器的滑片P 向左 滑动时，电流表示数______, 电压表示数 _______ ，
灯的亮度变 ______ 。 ”)
10、如图所示，闭合开关S ，当滑动变阻器的滑片向右滑动时， 电路中电流表、电压表的示数变化情况是
5.如图所示，电源电压保持不变。闭合开关S ，在滑动变阻器的滑片由中点向右移动的
过程中，下列说法错误的是（）
A ．灯泡L 的亮度不变
B ．电流表A 1示数变大
C ．电流表A 2示数变小
D ．电压表V 示数不变
三．滑动变阻器滑片移动对电路的影响
1、滑动变阻器是靠改变______________________来改变电阻的，从而可以改变电路中的__________，使用滑动变阻器时，应将它与所要控制的电路___联。
2、如图所示是滑动变阻器串联在电路中的结构示意图，当滑片向左移动时，连入电路中的阻值变大的是（）
3、如图所示的两个电路中，当开关闭合、滑动变阻器的滑片都
向右移动时，下列说法正确的是（）
A.灯L1变亮，灯L2变暗
B.灯L1变暗，灯L2变亮
C.灯L1、L2 都变亮
D.灯L1、L2 都变暗
例1、如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数
的变化情况是（）
A．A表变小、V1表变大，V2表变小
B．A表变大、V1表变大，V2表变小
C．A表变小、V1表变小，V2表变大
D．A表变大、V1表变小，V2表变大
1、如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和
L2的亮度变化（）
A．L1、L2都变亮B．L1、L2都变暗
C．L1变亮，L2变暗D．L1变暗，L2的亮度不变
2、如图6所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判
断正确的是（）
A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏
3、如图7所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，
U dc=0,若电路中只有一处故障，则其故障原因可能是（）
A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断
路了
生活应用
三、生活应用：
1、如图所示是一种能自动测定油箱内油面高度的装置，R1是定值电阻，R2是滑动变阻器，它的
金属滑片是杆的一端，O是转动轴，从油量表（即电流表）指针的示数就能知道油面高度，它的
工作原理是（）
A. 油面升高R变大，油量表指针偏转大
B. 油面升高R变小，油量表指针偏转小
C.油面降低R变大，油量表指针偏转小油面降低R变小，油量表指针偏转大
2、小明同学在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，图中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是( )．
某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图2-12所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的。其中R 1的总电阻是200Ω， R 2的总电阻是5000Ω。开始时两变阻器都处于最大阻值。下面的方法中， 能够既快又准确地使电流表指针指到要求位置的是（ ）
A ．先调节R 1，使电流表指针指到要求位置附近，再调节R 2
B ．先调节R 2，使电流表指针指到要求位置附近，再调节R 1
C ．同时调节R 1和R 2，使电流表指针指到要求位置
D ．交替反复调节R l 和R 2，使电流表指针指到要求位置
3、一位同学设计了一个风力测定仪，如下左图所示，O 是转动轴，OC 是金属杆，下面连接着一块受风板，无风时以OC 是竖直的，风越强，OC 杆偏转的角度越大．AB 是一段圆弧形电阻，P 点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S ，通过分析可知：金属杆OC 与弧形电阻AB 组合在一起相当于一个_______________，观察灯泡L 的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是____ ____ ___
电路连接
6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。并在右边方框中画出相应的电路图。
7
电路中，并且当滑片
P 向右移动时电灯变亮，应该接哪二个接线柱。
8、按照电路图连接实物图。 连接电路时要注意：
闭合开关前要将滑动变阻器的滑片P 移到端；电流表和电压表的示数如图所示，则通过灯泡的电流
和灯泡两端的电压分别是： 和
9．如图两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化（） A ．L 1、L 2都变亮 B ．L 1、L 2都变暗 C ．L 1变亮，L 2变暗 D ．L 1变暗，L 2的亮度不变
10.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关
控制整个电路，电流表测总电流，电压表测L
1的电压，滑动变阻器改变通过L
2
的电流。请画出电路图并连接实物图。
4、在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图6-30所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.
（1）如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发
光情况怎样
（2）在图中画出小刚连接的那根导线.(用虚线表示)
串并联电路动态电路分析教案 教学目标： （1）知识与技能 1.让学生熟练利用欧姆定律的基础上掌握动态电路的分析。 2.滑动变阻器在电路中的应用及电流表和电压表在电路中的动态作用。 （2）过程与方法 1.利用例题的讲解让学生加深对电路分析过程的理解 2.培养学生的物理思维模式和方法 （3）情感、态度和价值观 让学生在学习过程中体味克服困难、解决问题的成功喜悦，培养学生的自信心教学重点：电路过程的分析 教学难点：范围类问题的理解 教学工具：多媒体 教学方法：讲授法、动态分析法 教学课时：2课时 教学过程： 一、知识回顾
二、自主学习 1、如图所示（灯泡电阻不随温度变化）： 1）闭合开关，滑动变阻器滑片向左移动，滑动变阻器阻值 ， 电路总电阻 ，电流表的示数 ，灯泡的亮 度 ，电压表的示数 。电压表示数与电流表示数 比值 （变大、变小或不变），小灯泡电功率 。 2）闭合开关，滑动变阻器滑片向右移动，滑动变阻器阻值 ， 电路总电阻 ，电流表的示数 ，灯泡的亮度 ， 电压表的示数 。电压表示数与电流表示数比值 （变大、变小或不变），小灯泡电功率 。 2、如图所示（灯泡电阻不随温度变化）： 1）闭合开关，滑动变阻器滑片向左移动，滑动变阻器阻值 ， 电流表A2的示数 ，电流表A1的示数 ，电流表A 的 示数 ，灯泡的亮度 ，电压表的示数 。电 压表示数与电流表A1示数比值 （变大、变小或不变），小 灯泡电功率 。电路总功率 。 2）闭合开关，滑动变阻器滑片向右移动，滑动变阻器阻值 ，电流表A2的示数 ，电流表A1的示数 ，电流表A 的示数 ，灯泡的亮度 ，电压表的示数 。电压表示数与电流表A1示数比值 （变大、变小或不变），小灯泡电功率 。电路总功率 。 三、小组讨论 1．串联电路中滑动变阻器滑片P 的变化引起相关变化 例题1、典型的伏安法测电阻的实验电路图 如图所示的电路中，电源电压保持不变。闭合电键S ，当滑动变阻
滑动变阻器的选择 【考点】： （1）滑动变阻器按一上一下的原则串联在电路中． （2）重点注意选择“下面接线柱”，口诀（移一下变小）：离开下变大，靠近下变小。， （3）连接电路时，滑动变阻器的滑片移到最大阻值。 （4）阻值的选择：滑动变阻器最大阻值偏小，不能使被测电阻的电压调不到要求的电压；滑动变阻器通过的 电流太小，有可能被烧坏．(注意：用定值电阻的最大确定滑动变阻器的最大值) （5）滑动变阻器的作用：保护电路，改变定值电阻两端的电压和通过的电流，以便多次测量。 (6) 滑动变阻器在电路的故障： ①、电表完好，按电路图连好实验电路闭合开关S后，发现灯L不亮，○A、○V表均无示数。移动滑动变阻器的滑片P，但灯L仍不亮，○A、○V表仍无示数，其故障是滑动变阻器断路。 ②、电表完好，按电路图连好实验电路闭合开关S后，发现灯L亮，○V、○A表均有示数，移动滑动变阻器的滑片P，○V、○A表 示数发生不变化，但灯L仍亮，其故障是滑动变阻器短路。 ③、电表完好，按电路图连好实验电路闭合开关S后，发现灯L发光较暗，移动滑动变阻器的滑片P，○A、○V表示数不发生变化，其故障是连接滑动变阻器时，两根导线同接在下面两个接线柱。 ④、电表完好，按电路图连好实验电路闭合开关S后，发现灯L较亮，○V、○A表有示数。移动滑动变阻器的滑片P，○A、○V表 示数不发生变化，其故障是连接滑动变阻器时，两根导线同接在上面两个接线柱。 ⑤、电表完好，按电路图连好实验电路闭合开关S后，发现灯L发光较亮，其原因：连接电路时，滑动变阻器的滑片 没有移动最大阻值上。 ⑥、电表完好，按电路图连好最后一根导线后，发现灯L发光较亮，其原因：连接电路时，开关没有断开和滑动变阻 器的滑片没有移动最大阻值上。 第一讲：滑动变阻器的阻值选择：【考点4】 1．(2013贵阳市)如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持 3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭 合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示 数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两 个电阻（） A．10Ω，和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω 2. (2013遵义市)小明在做“用伏安法测电阻”的实验中，所用的器材有3V的电源，最 大阻值为10Ω的滑动变阻器R，待测电阻R x及如图甲所示的其它器材。 （1）如图甲，实验电路还未连接完整，请用笔画线代替导线在答题卡相应图中将实验电 路连接完整，要求滑动变阻器滑片向右移动时，电流表的示数增大。 （2）连接电路时，开关应处于状态。 （3）调节滑动变阻器进行多次测量，其中一次当电压表的示数为2.5V时，电流表对应的示数如 图乙所示，则本次测得的待测电阻R x = Ω。（保留两位有效数字） （4）做完以上实验后，小明还用该实验装置来探究电流与电压的关系，计划测量当R x两端电压 分别为1V、2V、3V时对应的电流，但发现无论调节滑动变阻器都不能使R x两端电压达到1V，原 因可能是。 3.（2011·遵义）．某课外实验活动小组到实验室做“测定小灯泡L电阻”的实验。被测小灯泡L 的额定电压为3.8V，电阻约为10Ω，实验室有如下器材：电源（电压为6V）、电流表A量程 （“0~0.6A”，“0~3A”）、电压表V量程（“0~3V”，“0~15”）、开关各一只，导线若干，滑动变
滑动变阻器及变化电路专题复习 滑动变阻器： ①原理：通过改变接入电路中电阻线的长度来改变电阻的。 ②作用：通过改变接入电路中的电阻来改变电路中的电流和电压。 ③铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最 大电流是2A。 ④正确使用：A．应串联在电路中使用； B．接线要“一上一下”； C．通电前应把阻值调至最大的位置。 一、滑动变阻器阻值的变化问题 例1 在如图1所示的电路中，R1是定值电阻，电源电压U保持不变，当 滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？ 分析滑片向右移动时，滑动变阻器接入电路的电阻R2变大，由于R1是 定值电阻，所以串联电路的总电阻R串＝R 1＋R2变大，串联电路的 电流I＝U/R串，因U恒定不变，R串变大，所以I变小，电流表示 数就变小。定值电阻两端的电压U1＝IR1，因为I变小，而R1不变，所以U1变小，电压表示数变小。即分析思路流程如下（↑表示增大，↓表示减小）： 思考：若要判断滑动变阻器两端电压U2，能否根据U2＝IR2来判断U2的变化？回答显然是否定的，因为I和R2都是变化的，而此时的问题切入点应是R2的阻值不变，再根据U2＝U－U1，因U 恒定不变，U1减小，则U2增大分析思路流程如下： 例2 如图2所示。当滑动变阻器滑片向右移动时，各电压表、电流表的示 数如何变化？ 解析根据电路特点可以确定R1和R2并联。电压表测量的是R2或R1两端 的电压，也就是电源的电压，电流表A，A1和A2分别测量的是通过 干路、R1和R2支路的电流。其实，这个问题的关键在于并联电路的 电流、电压和电阻的关系。滑动变阻器连入电路的阻值虽是增大的， 但直接接在电源的两端，引起了总电阻的变化，但并没引起总电压的变化，所以它只改变滑动变阻器这一支路电流，并不能改变R1支路电流。分析思路流程如下：例3 如图3所示电路，当滑片向左滑动时，各电表的示数如何变化？ 分析此问题关键是分析电路，R1和R2组成了一个串联电路，但R1滑片 的一端接在电压表上，也就是说滑动变阻器的滑片并不能改变整个 电路的总电阻，所以电路的电流并不改变，电压表测量的是加在滑 动变阻器R1右面部分的电阻与R2两端的电压之和。分析思路流程 如下： 例4 如图4所示电路，当滑片向右滑动时，各表的示数如何变化？ 分析此电路是混联电路，R1和R2并联再与R3串联，电流表A1，A2， A3分别测通过R1、R2和干路的电流，电压表测量的是滑动变阻器 两端的电压，滑动变阻器的阻值增大，并联电路的等效电阻没有变 化，当滑片向右滑时，R3变小，则R总变小，总电流变大，这时的 切入点是R并不变，U并变大，因而I1和I2变大，又由于U不变， U3变小。分析思路的流程如下： 例5 如图5所示，当滑片向右滑动时（不包括最右端）。各表示数变 化情况？ 分析这是一个混联电路，但滑动变阻器在一支路上，当滑片向右滑 动时，接入电路的阻值减小，则并联部分的阻值减小。总阻值 减小，总电流增大，此时切入点是干路上的电阻R3，由于R3的阻值不变，所以U3变大，U并变小，流过R1的电流变小，总电流变大，流过R2的电流变大。分析思路的流程如下： 二、开关的闭合与断开问题 这类问题也可以使电路中的电流、电阻和电压及电功率发生变化，分析此类问题同样应注意哪些是不变的物理量，然后根据串并联关系，依据不变量推导变量的变化规律。
最新九年级物理滑动变阻器练习题 1、电阻用字母 来表示；在国际单位制中电阻的基本单位是 ，符号是 .50K Ω= M Ω= Ω. 2、（1）电阻是导体本身的一种 ，它跟导体两端的电压和通过导体的电流 （有关、无关） （2）影响导体电阻大小的因素有： . （3）在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 .在相同的条件下，导体越粗，电阻就越 ；导体越细，电阻就越 .对于大多数的导体来说，温度越高，电阻就越 . 3、（1）滑动变阻器的原理是 . （2）滑动变阻器的示意图是 ；在电路图中的符号是 . （3）滑动变阻器在电路中的作用主要有 和 . （4）使用滑动变阻器时，连接方法是 ；在闭合开关前，先要将滑动变阻器 . （5）一滑动变阻器上标有“50Ω 2A ”的字样，它表示的意思是 . （6）如图所示的滑动变阻器，可以变阻的连接方法有 ；如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 . 4、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就 被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后 . 5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P 向右移动时灯会变亮，在图中画出电路的连接方法.如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P ，都不能改变灯的亮度，你觉得可能的原因是什么？ 6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来.并在右边方框中画出相应的电路图. 7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P 向右移动时电灯变亮，应该接哪二个接线柱 . 8、按照电路图连接实物图. 连接电路时要注意： 闭合开关前要将滑动变阻器的滑片P 移到 端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是： 和 . 9、如图1所示，若开关S 、S 1闭合，S 2断开，能发光的灯是 ，电
滑动变阻器的选择 一?解答题(共5小题) 1小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为 6V.改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中. f电M Y 匕 (1)实验过程中，移动变阻器滑片时，眼睛应注视 B (选填序号)； A. 变阻器滑片 B. 电压表示数 C. 电流表示数 (2 )在丙图中，用笔线代替导线，将电压表正确连入电路； (3)实验中，他所选择的变阻器是(选填序号); A.10Q0.5A B.20 Q1A C.50 Q2A (4 )乙图中阴影部分面积表示的科学量是电压； (5)实验过程中，如果出现了电流表示数为0，电压表示数接近6V,电路发生的故障可能 是电阻R处有断路. 考探究电流与电压、电阻的关系实验. 占： 八、、?专作图题；简答题；实验探究题. 题： 分 (1)实验研究的是电流与电阻的关系，因此必须控制电阻两端的电压值一定，所以眼析：睛应注视电压表的示数，移动滑片保持电压表示数不变； (2)图中没有连入电路的是电压表，根据图象计算出电压表的示数，确定电压表选择的量程，在连 接过程中也要注意正负接线柱； (3)首先求出定值电阻两端需要控制的电压，然后根据串联电路的电压规律求得滑动变阻器两端的 电压值；然后从图乙中，取几个电流、电阻数值，分别算出对应的滑动变 阻器连入电路的电阻，这几个阻值都应该在滑动变阻器的阻值变化范围内，据此选择合适的变阻器.
(4)阴影部分为电流和电阻的乘积，应该为定值电阻两端的电压值； (5)电流表示数为0,说明电路中有断路，电压表示数接近6V,说明电压表和电源连
专题三:滑动变阻器 1.如图所示，AB间电压保持不变，当开关S闭合后，电流表的示数为I1，当S断开 后，电流表示数为I2，则I1、I2的大小关系为( )． A．I1＜I2 B．I1＝I2 C．I1＞I2 D．无法判断 2.一只电阻两端的电压从2V，增加到2.8V，通过该电阻的电流增加了0.1A，则该电阻的阻值是（） A．8Ω B．20Ω C．28Ω D．无法确定 3. 如图所示，电源电压不变，开关闭合后，在滑动变阻器滑片P向右滑动的过程中，电压 表的读数（） A．变小 B．变大 C．先变小后变大 D．先变大后变小 4. 如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关后，滑 动变阻器滑片P从b向a移动的过程中（） A．电流表A示数变小 B．电压表V1示数变小 C．电压表V2示数变小 D．电压表V1的示数与电流表A的示数之比变小 5. 如图所示在滑动变阻器的滑片P向右移动过程中，电路中的电流变大。则电路与滑动 变阻器的连接方式正确的是（）
A.a连C，b连D B．a连A、b连B C．a连C，b连B D．a连C，b连D 6. 如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是（） A．开关S接触不良B．电灯L1灯丝断了 C．电灯L1短路D．电灯L2短路 7. 如图所示，电源电压不变，闭合开关S，电路各元件工作正常。一段时间后，若其中一 只电压表示数变大，则( ) A．另一个电压表示数变小 B．其中有一盏灯亮度不变 C．灯L2可能断路 D．灯L2可能短路 8. 如图所示，闭合开关S时，灯L。和L2都不亮，用一段导线的两端接触a、b两点时， 两灯都不亮，接触b、c两点时，两灯都不亮，接触c、d 两点时，两灯都亮，故障原因可能是（） A．开关接触不良 B．灯L1断路 C．灯L2断路 D．灯L2短路 9.在如图所示的电路中．电阻R1、R2、R3阻值均为4Ω．电源电压为6V并保持恒定．下 列说法正确的是（） A．开关S1、S2均闭合时，通过电阻R1的电流是0.75A B．开关S1、S2均闭合时，电路总电阻为12Ω C．开关S1闭合、S2断开时，电路总电阻为8Ω D．开关S1闭合、S2断开时．电路消耗的电功率为4.5W 10.如图所示的电路中，电源电压保持不变，R1为定值电阻，在滑动变阻器的滑片P从最 右端移到中间某个位置时，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，滑动变阻器连入电路中的电阻为R2，三个电表的示数分别变化了△U1、△U2、△I．在以下四个表达式中，不正确的是（）
滑动变阻器的选择 一．解答题（共5小题） 1．（2011?绍兴）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中． （1）实验过程中，移动变阻器滑片时，眼睛应注视_________（选填序号）； A．变阻器滑片 B．电压表示数 C．电流表示数 （2）在丙图中，用笔线代替导线，将电压表正确连入电路； （3）实验中，他所选择的变阻器是_________（选填序号）； A．10Ω0.5A B．20Ω1A C．50Ω2A （4）乙图中阴影部分面积表示的科学量是_________； （5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是_________． 2．在完成“测量小灯泡功率”的实验后，小明产生疑问：实验中滑动变阻器接入电路的阻值发生变化时，它消耗的电功率如何变化呢？为此，他找来了下列器材：电流表、电压表、开关各一个，一定值电阻，三个规格分别为“5Ω，1A”、“30Ω，1A”和“35Ω，0.5A”的滑动变阻器，导线若干，电源（电压为6V）． （1）通过分析表中的数据，你认为小明选择的规格是_________的滑动变阻器． （2）根据题意，正确完成剩余部分连线，并使滑片向右移动时电流变小． （3）分析表中的数据，写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是_________．（4）以其中一组数据为例，算出定值电阻的阻值为_________Ω．（结果取整数） （5）小李正确连接电路，闭合开关后发现电流表指针不转，电压表示数接近6V，电路的故障是_________．
①原理：通过改变接入电路中电阻线的长度来改变电阻的。 ②作用：通过改变接入电路中的电阻来改变电路中的电流和电压。 ③铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的 最大电流是2A。 ④正确使用：A．应串联在电路中使用； B．接线要“一上一下”； C．通电前应把阻值调至最大的位置。 例1 在如图1所示的电路中，R1是定值电阻，电源电压U保持不变，当 滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？ 分析滑片向右移动时，滑动变阻器接入电路的电阻R2变大，由于R1是 定值电阻，所以串联电路的总电阻R串＝R1＋R2变大，串联电路的电 流I＝U/R串，因U恒定不变，R串变大，所以I变小，电流表示数 就变小。定值电阻两端的电压U1＝ IR1，因为I变小，而R1不变，所以U1变小，电压表示数 变小。即分析思路流程如下（↑表示增大，↓表示减小）： 思考：若要判断滑动变阻器两端电压U2，能否根据U2＝IR2来判断U2的变化？回答显然是否定的， 因为I和R2都是变化的，而此时的问题切入点应是R2的阻值不变，再根据U2＝ U－U1，因U 恒定不变，U1减小，则U2增大分析思路流程如下： 例2 如图2所示。当滑动变阻器滑片向右移动时，各电压表、电流表的示 数如何变化？ 解析根据电路特点可以确定R1和R2并联。电压表测量的是R2或R1两端的 电压，也就是电源的电压，电流表A，A1和A2分别测量的是通过干路、 R1和R2支路的电流。其实，这个问题的关键在于并联电路的电流、电 压和电阻的关系。滑动变阻器连入电路的阻值虽是增大的，但直接接在电源的两端，引起了 总电阻的变化，但并没引起总电压的变化，所以它只改变滑动变阻器这一支路电流，并不能 改变R1支路电流。分析思路流程如下： 例3 如图3所示电路，当滑片向左滑动时，各电表的示数如何变化？ 分析此问题关键是分析电路，R1和R2组成了一个串联电路，但R1滑片 的一端接在电压表上，也就是说滑动变阻器的滑片并不能改变整个 电路的总电阻，所以电路的电流并不改变，电压表测量的是加在滑 动变阻器R1右面部分的电阻与R2两端的电压之和。分析思路流程 如下： 例4 如图4所示电路，当滑片向右滑动时，各表的示数如何变化？ 分析此电路是混联电路，R1和R2并联再与R3串联，电流表A1，A2，A3 分别测通过R1、R2和干路的电流，电压表测量的是滑动变阻器两端 的电压，滑动变阻器的阻值增大，并联电路的等效电阻没有变化， 当滑片向右滑时，R3变小，则R总变小，总电流变大，这时的切入 点是R并不变，U并变大，因而 I1和I2变大，又由于U不变，U3变小。 分析思路的流程如下： 例5 如图5所示，当滑片向右滑动时（不包括最右端）。各表示数变 化情况？ 分析这是一个混联电路，但滑动变阻器在一支路上，当滑片向右滑 动时，接入电路的阻值减小，则并联部分的阻值减小。总阻值 减小，总电流增大，此时切入点是干路上的电阻R3，由于R3 的阻值不变，所以U3变大，U并 变小，流过R1的电流变小，总电流变大，流过R2的电流变大。分析思路的流程如下： 这类问题也可以使电路中的电流、电阻和电压及电功率发生变化，分析此类问题同样应注意哪些是 不变的物理量，然后根据串并联关系，依据不变量推导变量的变化规律。 例8 在如图9所示的电路中，R1、R2是定值电阻，电源电压U保持不变。当开关S1由断开变为闭 合时，电压表、电流表的示数如何变化？
关于电阻（滑动变阻器）的练习 1、电阻用字母来表示；在国际单位制中电阻的基本单位是，符号是。50KΩ= MΩ= Ω。 2、（1）电阻是导体本身的一种，它跟导体两端的电压和通过导体的电流（有关、无关）（2）影响导体电阻大小的因素有：。（3）在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越。在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。对于大多数的导体来说，温度越高，电阻就越。 3、（1）滑动变阻器的原理是。（2）滑动变阻器的示意图是；在电路图中的符号是。 （3）滑动变阻器在电路中的作用主要有 和。 （4）使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。（5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是。
（6）如图所示的滑动变阻器，可以 变阻的连接方法 有；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法 有。 4、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上 后。 5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？
6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。并在右边方框中画出相应的电路图。 7、如右图中所示，要想把滑动变阻器 连入电路中，并且当滑片P向右移动 时电灯变亮，应该接哪二个接线 柱。 8、按照电路图连接实物图。 连接电路时要注意： 闭合开关前要将滑动变阻器的滑片P移到端；
滑动变阻器动态变化问题的解析 有关滑动变阻器的滑片移动时，电流表、电压表示数变化情况的判断以及变化范围的计算问题，一直是历年中考物理试题和各种物理竞赛中的热点。而学生普遍感到此类题难度大，学生的得分率也较低。 一、滑动变阻器的滑片移动时，电路中电流表、电压表示数的变化情况的判断 例1如图1，电源电压不变，当滑片P向左滑动时，则（）A．电流表的示数增大，电压表的示数减小 B．电流表的示数变小，电压表的示数变大 C．电流表的示数增大，电压表的示数变大 D．电流表的示数变小，电压表的示数变小 学生解题时存在的问题： （1）不能确定滑片移动时电路中电阻的改变情况。（2）不能确定各电表尤其是电压表测量哪个用电器的电压。 （3）不能综合应用欧姆定律和串联电路的特点来分析问题。 方法指导：这种类型的题目是教学的重点，也是难点。在填空、选择、计算题都会出现此类题，让学生分析后
总结归纳是解决这类问题的有效方法。 解题思路： （1）首先分析电路的连接方式，各电表所测得是哪一用电器的电流、电压。 （2）再分析滑片移动引起电阻发生什么改变。 （3）进一步定性分析电表示数如何变化或根据题目具体条件进行定量计算出实际示数，确定电表示数的变化范围。 解题过程：当滑片向左滑动时，滑动变阻器的阻值减小，根据欧姆定律可知，电路中的电流增大，即电流表的示 数增大；而R两端的电压增大，所以R两端的电压减小，即电压表的示数减小。故本题选择A。 注意：许多学生选择C答案的原因是误认为电压表测的 是R两端的电压，应予以纠正。 学生练习： 练习1、如图2，电源电压不变，当滑片自左向右滑动时，则（） A．电流表的示数增大，电压表V的示数减小，电压表V 的示数变小 B．电流表的示数变小，电压表V的示数减小，电压表V 的示数变小 C．电流表的示数增大，电压表V的示数变大，电压表V
探究电流与电阻关系时，滑动变阻器规格的选择练习题 1．现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系” （1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉） （2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：． （3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向（选填“A”或“B”）端移动滑片，使电压表示数为V 时，读出电流表的示数． （4）为完成整个实验，应该选取哪种规格的滑动变阻器． A.50Ω 1.0A B.30Ω 1.0A C.20Ω 1.0A． 2．小彬用如图甲所示的实验器材探究“电流与电阻的关系”，电源电压恒为3V，滑动变阻器上标有“20Ω，2A”字样，阻值分别为5Ω、10Ω、20Ω、40Ω的定值电阻各一个． （1）小哲帮小彬检查时发现连线不对，而且只要改接一根导线就可以了，请你把接错的那根导线找出来，打上“×”，再画线把它改到正确的位置上（导线不允许交叉）． （2））电路改正以后，小彬实验时发现电流表示数为0，电压表示数接近3V，经检查导线均
完好且接触良好，则电路发生的故障可能是． （3）排除故障后，如果他们先用5Ω的电阻做实验，闭合开关，调节滑动变阻器的滑片P，使电压表的示数达到某一值时，电流表的示数如图乙所示，此时电路中的电流为A．（4）如果他们用5Ω的电阻做实验时，滑动变阻器的滑片刚好在上图所示位置，接下来把5Ω换成10Ω电阻后，为保持电压表的示数不变，应将滑动变阻器的滑片P 向端移动（选填“左”或“右”）． （5）再将10Ω定值电阻换成20Ω定值电阻，重复以上步骤．实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与导体的电阻成比． （6）小彬同学换用40Ω的定值电阻接着进行上述实验，请判断他能否顺利完成并说明理由．．

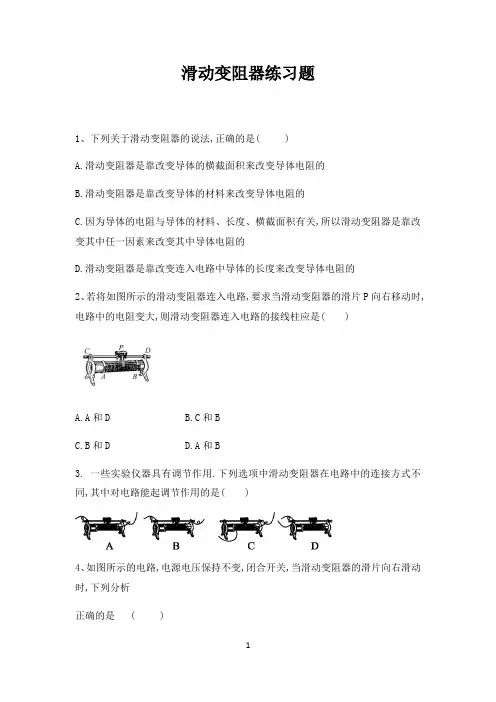

滑动变阻器练习题 It was last revised on January 2, 2021
滑动变阻器练习题 1、下列关于滑动变阻器的说法,正确的是( ) A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的 B.滑动变阻器是靠改变导体的材料来改变导体电阻的 C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的 D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的 2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向右移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是( ) 和D 和B 和D 和B 3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同,其中对电路能起调节作用的是( ) 4、如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析 正确的是 ( ) A.灯泡变亮,电流表的示数变大 B.灯泡变暗,电流表的示数变小 C.灯泡亮度不变,电流表的示数变大 D.灯泡亮度不变,电流表的示数变小 5、（2016福州晋安期中）如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b 的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。这个实验说明铅笔芯是 (选填“导体”或“绝缘体”),还能说明导体的电阻与有关,受此启发,人们制造了一种可以改变电阻的元件,叫做。 6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮. 7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出与实物图相对应的电路图。 1、“三看法”判断滑动变阻器阻值变化
滑动变阻器的选择 一．解答题（共5小题） 1．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中． （1）实验过程中，移动变阻器滑片时，眼睛应注视B（选填序号）； A．变阻器滑片 B．电压表示数 C．电流表示数 （2）在丙图中，用笔线代替导线，将电压表正确连入电路； （3）实验中，他所选择的变阻器是C（选填序号）； A．10Ω0.5A B．20Ω1A C．50Ω2A （4）乙图中阴影部分面积表示的科学量是电压； （5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是电阻R处有断路．
= 2．在完成“测量小灯泡功率”的实验后，小明产生疑问：实验中滑动变阻器接入电路的阻值发生变化时，它消耗的电功率如何变化呢？为此，他找来了下列器材：电流表、电压表、开关各一个，一定值电阻，三个规格分别为“5Ω，1A”、“30Ω，1A”和“35Ω，0.5A”的滑动变阻器，导线若干，电源（电压为6V）．
（1）通过分析表中的数据，你认为小明选择的规格是“30Ω，1A”的滑动变阻器．（2）根据题意，正确完成剩余部分连线，并使滑片向右移动时电流变小． （3）分析表中的数据，写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是该滑动变阻器消耗的功率先随它接入电路电阻的减小是先增大，后减小． （4）以其中一组数据为例，算出定值电阻的阻值为9Ω．（结果取整数） （5）小李正确连接电路，闭合开关后发现电流表指针不转，电压表示数接近6V，电路的故障是滑动变阻器断路． R'=≈
串并联电路动态电路分析 导学案 教学目标 1.让学生熟练利用欧姆定律的基础上掌握动态电路的分析。 2.滑动变阻器在电路中的应用及电流表和电压表在电路中的动态作用。 一、知识回顾 并联电路串联电路 电路图
电流电压电阻 二、自主学习、如图所示（灯泡电阻不随温度变化）：1 ，电路总电1）闭合开关，滑动变阻器滑片向左移动，滑动变阻器阻 。电压表示数与，灯泡的亮度，电压表的示数电流表的示数 。（变大、变小或不变），小灯泡电功率电流表示数比值 ，，闭合开关，2）滑动变阻器滑片向右移动，滑动变阻器阻值电路总电阻 。电压表示数与电流表电流表的示数，灯泡的亮度，电压表的示数 示数比值（变大、变小或不变），小灯泡电功率。 2、如图所示（灯泡电阻不随温度变化）： 1）闭合开关，滑动变阻器滑片向左移动，滑动变阻器阻值，电流表A2的示数，电流表A1的示数，电流表A的示数，灯泡的亮度，电压表的示数。电压表示数与电流表A1示数比值（变大、变小或不变），小灯泡电功率。电路总功率。 2）闭合开关，滑动变阻器滑片向右移动，滑动变阻器阻值，电流表A2的示数，电流表A1的示数，电流表A的示数，灯泡的亮
度，电压表的示数。电压表示数与电流表A1示数比值（变大、变小或不变），小灯泡电功率。电路总功率。 三、小组讨论 1．串联电路中滑动变阻器滑片P的变化引起相关变化 例题1、典型的伏安法测电阻的实验电路图 如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将.
2．并联电路中滑动变阻器滑片P的变化引起相关变化 例题2、如图所示的电路，电源电压保持不变。闭合电键S，当滑动变阻器P向右移动时，电压表V的示数将，电压表V示数与电流表A示数的比值将。（填“变小”、“不变”或“变大”） 3. 如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的 过程中，下列说法正确的是（假定灯泡的电阻不变）（）
电阻 变阻器练习题 一、选择题 1.下列措施中，不可能改变导体电阻大小的是---------------（ ） A.改变导体的长度 B.改变导体的材料 C 、改变导体的横截面积 D.改变导体在电路中连接的位置 2.下列用电器中，可能不需要用到变阻器的是----------------（ ） A ．电视机 B ．收音机 C ．调光书写台灯 D ．手电筒 3．在如图1所示滑动变阻器的四种接法中，当滑动变阻器滑片P 向右移动时，接入电路中的电阻增大的是-------------------------------------------（ ） 4.由同种材料制成的三根电阻丝，已知它们的长度关系为L 1＞L 2＝L 3，横截面积的关系为S 1＝S 2＜S 3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ） A ．R 1＜R 2=R 3 ，I 1=I 2=I 3 B ．R 1＝R 2＞R 3，I 1=I 2＞I 3 C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3 D ．R 1＞R 2＞R 3， I 1=I 2=I 3 5．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A ”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是---------------------------------( ) A.电阻的最小值是20 Ω，允许通过的最大电流是1 A B.电阻的最小值是20 Ω，允许通过的最小电流是1 A C.电阻的最大值是20 Ω，允许通过的最大电流是1 A D.电阻的最大值是20 Ω，允许通过的最小电流是1 A 6．如图2，要使滑动变阻器的滑片P 向右移动时，电阻变大，应选择的接线柱是（ ） A ．A 、D B ．B 、 C C ．A 、B D ．C 、D 7．滑动变阻器的滑片P 滑动时，接入电路的电阻发生变化的原因是------------( ) A ．加在电阻丝两端的电压发生变化 B ．电阻丝横截面积发生变化 C ．连入电路的电阻丝长度发生变化 D ．通过变阻器的电流强度发生变化 8．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是---------------------------------------------------------------------（ ） 图 1 P 图2
初中电学关于滑动变阻器的使用及常见解题规律 初中物理中关于电路的题目既是初中物理的重点又是难点，学生对电学题目往往感到很难，甚至觉得无从下手。那么为什么学生会出现这样的情况呢？关键是对知识没有形成一条清晰的线，对规律的东西没有掌握。初中电学中关于滑动变阻器的应用非常广泛，几乎一半以上的题目都用到了滑动变阻器，所以只要对它的有关知识和规律清楚了，解决电学问题也基本就不成问题了。关于滑动变阻器，我在教学中总结出了如下几点解题规律，希望能给学生解题带来一些帮助。 一、滑动变阻器的连接方法 其中上面两个接线柱的效果是一样的，因为它们是用金属棒直接相连的，而金属棒的电阻几乎为零。那么下面两个接线柱应该如何选择呢？规律是：“滑片远离被选的下接线柱，接入电路中的电阻变大，反之就变小。” 二、滑动变阻器在电路中的作用 １、一般作用：①改变电路中的电流和电压。②起到保护电路的作用。 ２、在具体情况中的作用： (１) 验证欧姆定律时 当电阻不变，研究电流随电压的变化关系时：改变电路中的电流和 电压，测出多组数据，从中得到电流和电压之间关系。 当电压不变，研究电流随电阻的变化关系时：保持电阻两端的电压 不变。以便研究电流和电阻之间的关系。 (２)伏安法测电阻时：改变电路中的电流和电压，以便多次测量取平均值，减小实验误差。 (３) 测定小灯泡的功率时：改变电路中的电流和电压，比较小灯泡在不同电压下的发光情况。 三、滑动变阻器在电路中的使用情况 １、在串联电路中，滑动变阻器对整个电路的电流和电压都起到了调节作用，当它的阻值变大时， 电路中的总阻值变大，电流变小。常考知识有以下几种： （１） 分析电流表的变化：利用串联电路中总电压不变，电流随总电阻增大而减小进行分析； （２） 分析电压表的变化：此种情况要分清电压表测的是谁的电压，①若是电源电压，则不变； ②若是测滑动变阻器的电压，则电压随滑动变阻器的阻值变大而变大；③若是其他用电器的电压，则与滑动变阻器上的电压相反。 （３） 分析电功率的变化：①若是电路中的总功率，则可以用公式2 U P R = 总 来推导； 若是求用电器的功率，则可利用Ｐ＝Ｉ２ *Ｒ来推导；若是求滑动变阻器的最大功率则可用 2 ( )P P U P R R R =?+从而推导出 22 00 () 4P P U P R R R R = -+ 当R 0和R P 相等时P 最大。 例如：(１)、分析右图中当滑动变阻器的滑片Ｐ向右滑动时，电流表○ A 和电压表 ○Ｖ１和○Ｖ 的示数变化情况。运用以上知识可知：ＲＰ的电阻变 大，电路中的总电阻也变大，所以○A 示数变小；而○Ｖ测的是电源电压， 示数不变； ○Ｖ１测的是ＲＰ的电压，示数变大，（也可以用Ｕ＝Ｕ１＋ＵＰ来分析，因为Ｕ１＝Ｉ* Ｒ１，Ｉ变小， 而Ｒ１不变，所以Ｕ１变小，ＵＰ变大。） (２)、如图所示，灯泡的规格为“６Ｖ ４Ｗ”，变阻器的规格为“２１Ω ２Ａ”,
电路的动态分析 直流电流 分析思路 1 (多选)(2015·长沙四校联考)如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是() A．电压表V1的读数减小，电流表A1的读数增大 B．电压表V1的读数增大，电流表A1的读数减小 C．电压表V2的读数减小，电流表A2的读数增大 D．电压表V2的读数增大，电流表A2的读数减小 2．(多选) (2015·湖北省公安县模拟考试)如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表。当滑动变阻器R2的滑动触头P移动时，关于两个电压表V1与V2的示数，下列判断正确的是() A．P向a移动，V1示数增大、V2的示数减小 B．P向b移动，V1示数增大、V2的示数减小 C．P向a移动，V1示数改变量的绝对值小于V2示数改变量的绝对值 D．P向b移动，V1示数改变量的绝对值大于V2示数改变量的绝对值 3．(多选)如图所示，电源的电动势和内阻分别为E、r，R0＝r，滑动变阻器的滑片P由a向b缓慢移动，则在此过程中(
A．电压表V1的示数一直增大 B．电压表V2的示数先增大后减小 C．电源的总功率先减小后增大 D．电源的输出功率先减小后增大 含电容器的电路 解决含电容器的直流电路问题的一般方法 (1)通过初末两个稳定的状态来了解中间不稳定的变化过程。 (2)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器对电路的作用是断路。 (3)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，与电容器串联的电阻为等势体，电容器的电压为与之并联的电阻两端的电压。 (4)在计算电容器的带电荷量变化时，如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于始末状态电容器电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于始末状态电容器电荷量之和。 1 (多选)(2015·东北三校二模)如图所示，C1＝6 μF，C2＝3 μF，R1＝3 Ω，R2＝6 Ω，电源电动势E＝18 V，内阻不计。下列说法正确的是( ) A．开关S断开时，a、b两点电势相等 B．开关S闭合后，a、b两点间的电流是2 A C．开关S断开时C1带的电荷量比开关S闭合后C1带的电荷量大 D．不论开关S断开还是闭合，C1带的电荷量总比C2带的电荷量大
关于滑动变阻器的取值范围的问题 例题：如图所示电路，灯L上标有“3V”的字样，滑动变阻器R上标有“50Ω1A”的字样，电压表量程为0～3V，电流表上标有0～0.6A. 若电源 电压为，为了保证电路中各元件安全工作，滑动变阻器允许接 入电路的阻值范围是________． 针对性练习题 1.把标有“2V ”字样的小灯泡和标有“20Ω 1A”字样的滑动 变阻器连接在如图所示的电路中．已知电源电压为3V．电 流表的量程为“0～0.6A”，闭合开关，调节滑片，灯泡 的最小功率为 W，滑动变阻器接入电路的最小阻值是 Ω 2.如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。当滑动变阻错的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是 A．向左移动滑动变阻器的滑片P时灯泡变亮 B．滑片P在最右端时通过干路中的电流是0.9A C．R1消耗的电功率范围是 D．电路消耗的总功率范围是～ 3．如图所示（甲）是某同学探究电流与电压关系的电路图， 开关S闭合后，将滑动变阻器的滑片P从 a端移至b端，电流表和电压表的示数变 化关系如图（乙），则图象可知 A．电阻R0两端电压与通过R0的电流成 正比 B． R0的电阻值是10Ω C．该电路最小功率 D．该电路最大功率 4、如图，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20 Ω 1A”,灯泡标有“6V 3W”字样。若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是 A、电流表的量程应选0～3A B、电压表示数的变化范围0～3V C、滑动变阻器的阻值变化范围4Ω～Ω D、滑动变阻器的的最大功率为1W 5、如图.电源电压18V保持不变。电流表址程0-0.6A，， 电压表量程0一，小灯泡上标有“6v 3w”字样，要求开
1、电阻用字母来表示；在国际单位制中电阻的基本单位是，符号是。50KΩ= MΩ= Ω。 2、（1）电阻是导体本身的一种，它跟导体两端的电压和通过导体的电流（有关、无关） （2）在相同的条件下，材料不同，导体的电阻也（相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越。在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。对于大多数的导体来说，温度越高，电阻就越。 3、（1）滑动变阻器的原理是。（2）滑动变阻器的符号是。（3）滑动变阻器在电路中的作用主要有和。 （4）使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。 （5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是。 （6）如图所示的滑动变阻器，可以变阻的连接方法有；如果想让滑 片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。 4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了， 但使用时发现灯比原来亮了许多，这是因为灯丝接上后。 5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变 亮，在图中画出电路的连接方法。如果一个同学在连接好电路后，闭合开关，发现怎么样移 动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？ 6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。并在右边方框中画 出相应的电路图。 7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱。 8、按照电路图连接实物图。 连接电路时要注意： 闭合开关前要将滑动变阻器的滑片P移 到端；电流表和电压表的示数如 图所示，则通过灯泡的电流和灯泡两端 的电压分别是：和。 9、如图1所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压； 10、如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路 的M、N两端． 11、如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为V. 12、如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种 接法（选填“正确”、“不正确”），理由是 图1 图1 图2 图3 图4 13、如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（） A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变
