厌氧内循环反应器（IC）

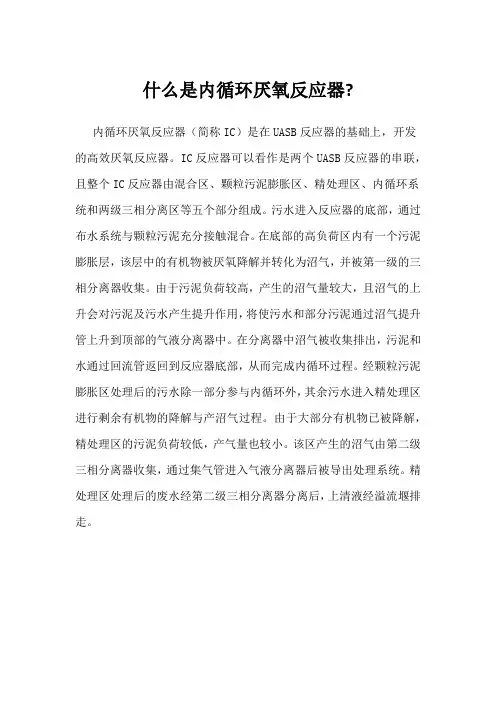

厌氧内循环反应器简称IC反应器，是基于UASB反应器颗粒化和三相分离器的概念而改进的新型反应器，可看成是由两个UASB反应器的单元相互重叠而成。它的特点是在一个高的反应器内将沼气的分离分成两个阶段。底部一个处于极端的高负荷，上部一个处于低负荷。其基本构造如图3所示。
图3 IC反应器构造简图
1-进水； 2-集气罩 3-沼气提升管和回流部分；4-气液分离器；5-沼气导管； 6-回流管；7-集气罩；8-集气管；9-沉淀区；10-出水管；11-气封。
IC反应器的构造特点是具有很大的高径比，一般可达到4-8，高度可达16-25m，从外观看，就象一个厌氧生化反应塔。IE反应器从功能上讲由四个不同的功能部分组成，即混合部分、膨胀床部分、
精处理部分
1、混合区：由反应器的底部进入的污水与颗粒污泥和内部气体循环所带回的出水有效地混合，使进水得到有效地稀释和均化。
2、污泥膨胀床部分：由包含高浓度的颗粒污泥膨胀床所构成。床的膨胀或流化是由于进水的上升流速、回流和产生的沼气所造成。废水和污泥之间有效地接触使得污泥具有高的活性，可获得高的有机负荷和转化效率。
3、精处理部分：在这一区域内，由于低的污泥负荷率，相对长的水力停留时间和推流的流态特性，产生了有效的后处理。另外由于沼气产生的扰动在精处理部分较低，使得生物可降解COD几乎全部去除。虽然与UASB反应器条件相比，反应器的负荷率较高，但因内部循环流体不经过这一区域，因此在精处理区的上升流速也较低，这两点为固体停留提供了最佳的条件。
4、回流系统：内部的回流是利用气提原理，因为在上部和下层的气室间存在着压力差。回流的比例是由产其量所决定的。
大部分有机物（BOD和COD）是在IE反应器下部的颗粒污泥膨胀床内降解为生物沼气的（甲烷），沼气经由第一部分分离器收集，通过气体升力携带水和污泥进入气体上升管，至位于IE反应器顶部的液气分离罐进行液气分离，水与污泥经过中心循环下降管流向反应器底部，形成内循环流。第一级分离气的出流在第二级（上部）处理区得到后续处理，在此，大部分剩余的可降解的有机物（COD和BOD）得到进一步降解，所产生的沼气被二级分离器收集，出水通过溢流堰流
出反应器。
内循环是基于气体上升原理，通过含气体的“上升管”和“下降管”介质密度的差别产生的，在此不需水泵实现这一内循环，内循环量（速度）通过上升管内沼气的含量，即进水中COD浓度的变化实现自我调节。该内循环功能使IE反应器具有较灵活的特点，比如：当进水COD负荷增高时，沼气产量增大，内循环管内气体上升力增大，经由下降管至下部的循环水进一步稀释了COD的浓度。反之，当进水COD负荷较小时，较少的沼气产量产生较小的气体上升力，使得较小的循环水流至反应器底部稀释进水COD浓度。由此可见，内循环特点可以保证在进水COD负荷波动的情况下，实现稳定的COD负荷自动调节。
IC反应器的优点主要有以下几点：
（1）容积负荷率高，水力停留时间短。
（2）基建投资省，占地面积小。由于IC反应器的容积负荷率高，故对于处理相同COD总量的废水，其体积仅为普通UASB反应器的30-50％左右，降低了基建投资。同时由于IC反应器具有很大的高径比，所以占地面积特别省，非常适用于一些占地面积紧张的厂矿企业采用。
（3）节省能耗。由于IC反应器是以自身产生的沼气作为提升的动力实现混合液的内循环，不必另设水泵实现强制循环，故可节省能耗。（4）抗冲击负荷能力强。由于IC反应器实现了内循环，内循环液与进水在第一反应室充分混合，使原废水中的有害物质得到充分稀释，
大大降低了有害程度，从而提高了反应器的耐冲击负荷的能力。（5）具有缓冲pH值变化的能力。IC反应器可充分利用循环回流的碱度，对pH起缓冲作用，使反应器内的pH值保持稳定，从而节省进水的投碱量，降低运行费用。
（6）出水水质稳定。IC反应器相当于两级 UASB艺处理，下面一个的有机负荷率高，起“粗”处理作用，上面一个有机负荷率低，起“精”处理作用，故比一般的单级处理的稳定性好，出水水质稳定。
IC反应器存在的缺点为：经污泥分析表明，IC反应器比UASB反应器内含有的细微颗粒污泥（形成大颗粒污泥的前体）浓度高，加上水力停留时间相对短，高径比大，所以IC反应器的出水中含有更多的细微颗粒污泥，这使后续沉淀处理设备成为必要。
实用汇总，13种厌氧生物反应器原理！目前，厌氧微生物处理是高浓度有机废水处理过程中不可缺少的一个处理阶段。它不仅能耗低，而且可以生产沼气作为二次利用的能源。厌氧反应的容积负荷远大于好氧反应的容积负荷，而处理等量COD厌氧反应的投资较低。 目前常用的厌氧处理方法是：UASB，EGSB，CSTR，IC，ABR，UBF等。其他厌氧处理方法包括：AF，AFBR，USSB，AAFEB，USR，FPR，两相厌氧反应器等。 1。UASB——上流式厌氧污泥床反应器 uasb是一种英文缩写，表示向上流动的、不能吸收的细长床/毯子。称为上游厌氧污泥床反应器，是处理污水的厌氧生物方法，又称升厌氧污泥床。它是由荷兰的Lettinga教授在1977年发明的(Ding Yinian)。 UASB由三部分组成：污泥反应区、气-液-固三相分离器(包括沉淀区)和气室。底部反应区储存了大量的厌氧污泥，沉淀和凝结性能好的污泥在下部形成了一层污泥层。待处理的污水从厌氧污泥床底部流入污泥层与污泥混合接触，污泥中的微生物分解污水中的有机物并转化为沼气。沼气不断地以微小气泡的形式释放出来，在上升的过程中，这些微小的气泡继续合并逐渐形成较大的气泡。在污泥床的上部，由于沼气的搅动，污泥浓度较低的污泥与水一起上升到三相分离器中。当沼气接触到分离器下部的反射器时，它围绕反射器弯曲，然后穿过水层进入气室。浓缩在气室沼气中，经导管输出，固液混合物反射到三相分离器的沉淀区，使污水中的污泥絮凝，颗粒逐渐增多，在重力作用下沉降。斜壁上沉淀的污泥沿斜壁滑回厌氧反应区，使大量污泥在反应区内堆积，从沉淀区溢流堰上部分离出的污水从溢流堰上部溢出，然后排出污泥床。

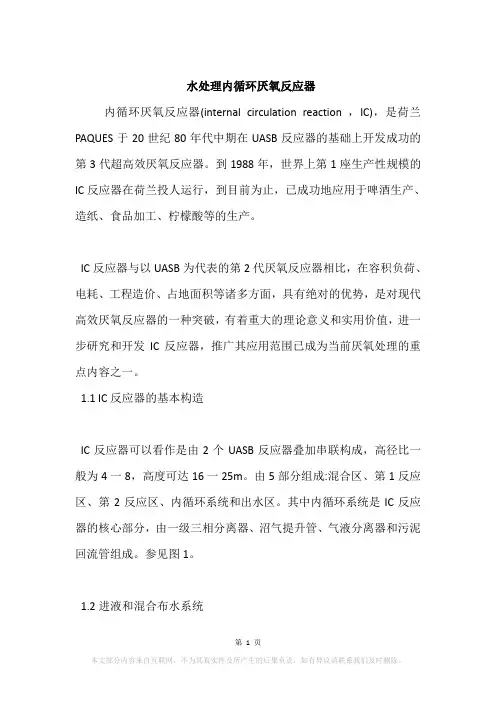

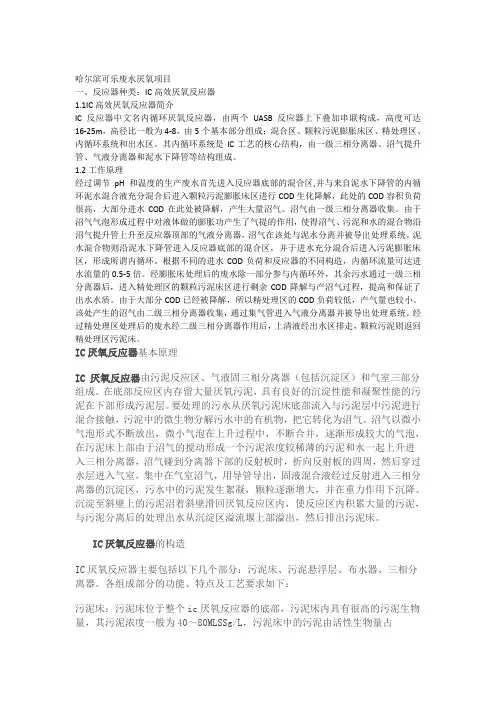

水处理内循环厌氧反应器 内循环厌氧反应器(internal circulation reaction ，IC)，是荷兰PAQUES于20世纪80年代中期在UASB反应器的基础上开发成功的第3代超高效厌氧反应器。到1988年，世界上第1座生产性规模的IC反应器在荷兰投人运行，到目前为止，已成功地应用于啤酒生产、造纸、食品加工、柠檬酸等的生产。 IC反应器与以UASB为代表的第2代厌氧反应器相比，在容积负荷、电耗、工程造价、占地面积等诸多方面，具有绝对的优势，是对现代高效厌氧反应器的一种突破，有着重大的理论意义和实用价值，进一步研究和开发IC反应器，推广其应用范围已成为当前厌氧处理的重点内容之一。 1.1 IC反应器的基本构造 IC反应器可以看作是由2个UASB反应器叠加串联构成，高径比一般为4一8，高度可达16一25m。由5部分组成:混合区、第1反应区、第2反应区、内循环系统和出水区。其中内循环系统是IC反应器的核心部分，由一级三相分离器、沼气提升管、气液分离器和污泥回流管组成。参见图1。 1.2进液和混合布水系统
