鼓式制动器问题讨论 2007-4-16 11:15:11
问:关于多数客车的后制动器---CHHUA
答:在鼓式制动器的客车长期使用中我们不难发现其后制动器在使用中时常存在两个制动蹄上的磨擦片磨损不一致，其下片比上片要磨损得多，而且随着使用时间增长伴随着发生制动力不足，发奠烫、冒烟等情况，特别是城市公交车更是如此，其主要的原因有2点
1鼓式制动器的制动蹄有增势、减势之分，由于后置式客车车桥的主减速器设于车桥的后方，所以多数桥厂家都将制动器的凸轮轴安装在车桥的前方，因此制动蹄的上片为减势片、下片为增势片其下片比上片要磨损得多，
2我前面提到了由于上、下两个制动蹄都挂在凸轮轴上，至使导致凸轮轴的下方及衬套相应的位置磨损，造成了整个制动蹄园心的下移，造成了下制动蹄与制动鼓相贴进，在车辆向前行驶时自动形成制动。
我们的做法是
1将上制动片的面积适当减少，将上制动片的中部锯掉三分之一左右，以提高上制动片的单位面积压力，让上、下片之间的磨损趋向平均。
2十分注重刹车凸轮轴和凸轮轴衬相应的磨损量，
3十分注重制动蹄与鼓的同心度
4注重制动鼓与轮较
问:我是公交车司机最近车子做了二保后制动时感觉车辆不平稳比较冲好象制动力时大时小还有车速上了50码方向就发抖请教是什么原因啊
答:根据以上朋友的介绍我认为是制动鼓存在失园现象或制动盘有不平行现象存在，应为在制动过程中当制动分泵以一定的压力推出时会产生大小不一的制动力，此种现象在冷车时会特别明显，但连续踩刹车让制动鼓温度上升后会明显减弱，建议将制动间隙尽量调小然后用手搬转轮子察看阻力有否大小变化，如果有就对刹车鼓进行同心度光削。我们己多次排除该类故障。
问:传动轴的夹角大概多少度是正常的（后置的发动机）
答:满载时4度,最大不超过7度,一般的万向节计没角度允许至25度，而建议小于7度使用
问: 制动间隙自动调的问题,新车的第一年里根本不用调，刹车很好。现在差不多了三年车了，换上人工调的，几乎没一两天都要调一次。嫌烦，于是重金买来两个后轮的自动调的调整臂。装上试用一趟，发现托刹。另外的车发现刹车效果不好，根本没有自动调的效果。
答:根据想象该车为后置发动机的客车，由于此类车辆的主减安装于车轿的后方而迫使刹车分泵及刹车凸软轴安装在车桥的前方，当车辆行驶时间及里程的增加造成了凸轮轴及衬套的磨损(同时两块刹车蹄重量是全部压在凸轮轴上)，造成了凸轮轴下沉而使刹车蹄与刹车鼓不同心，当正常制动时下端的制动蹄先与制动鼓接触而托起凸轮轴，而自动调节器所判断的间隙是按此时的情况下测量的，当解除制动时造成了上制动蹄与制动鼓的间隙为(正常间隙＋
1/2凸轮轴与衬套间隙)而下制动蹄与制动鼓的间隙为(正常间隙－1/2凸轮轴与衬套间隙)，而且根据鼓式制动器的两个刹车蹄的增、减势情况就一定要造成制动的拖滞(托刹)，简单的判断方法如下:在一轻微的坡道上向下坡方向轻踩制动停车后轻放踏板，此时车辆的制动就不能解除或解除不彻底，此时挂倒档让车辆往上坡方向倒车起步(只要一动即可)后踩下离合器踏板制动就立即解除。
就鼓式制动器而后它的量大特点是跟据制动鼓的旋转方向及制动蹄铁的张开方向而形成了增势和减势之分，(有的称领蹄和从蹄之分)，即在一个制动器中的两个制动蹄铁在同样的作用力下增势片的制动力会由于磨擦付的张力方向而加大该制动蹄的制动压力，而减势片则由于制动蹄的张开方向与制动鼓相同而使该制动蹄的压力减少(该现象在我国的BJ212前轮制动器上采用的是双增势制动形式，因此该类车在前进时的制动力远远大于后退时的制动力，所以你所提的拖刹现象就是因为自动调整臂所调整的片与鼓之间的间隙为正常的间隙，而由于你制动器上的凸轮轴与凸轮轴衬套之间的间隙太大造成制动蹄整体下沉导致下方的制动片与制动鼓贴合，制动蹄的重量在制动鼓上产生压力而转为较轻的磨擦力，同时由于制动蹄与鼓之的旋转方向而决定该制动蹄被加剧张开使制动为增力而导致拖刹，该方面的现象我在82年时日野客车上就发现过。仅供参考
现在国外一些桥厂对凸轮轴的安装方向已作调整,国内的襄樊桥厂也推出类似的客车专用桥,它就是将制动气室与调整臂及凸轮轴分开安装,它的好处有几点
〈1〉克服了后置式客车由于主减速器位于车桥的后方位置比较拥挤，对于安装制动气室这类大型零件不好安排
〈2〉而凸轮轴安装在车桥的后方将增势片设在上方，比较有利于鼓式制动器的工作规律，可有效减少了制动回位时间，当回位弹簧失效时对行车影响不大。
〈3〉由于制动气室与调整臂分开安装，当工作时推杆的工作方向是使调整臂离开桥壳，能有效的充分地利用了制动气室的有效行程。因为我本人就在新车时常发现将制动气室与调整臂安装在一起的当刹车间隙较大时刹车调整臂被面碰到凸轮轴支架的固定螺丝上导致制动失效。
问:我的客车是后置发动机，以汽车行驶方向为正前方，后制动气室，凸轮轴，调整臂就是在车桥后方阿，和主减速器壳体在一个平面上，但是，磨损最大的是下片，长期使用中，凸轮轴衬套的磨损并不大，配合间隙也在一个正常范围，但是只要刹车片太薄或制动鼓磨损过大，就会发生制动不能完全解除现象。
答:跟据你所提到的问起清你认真检查一下该车的轮毂(轴承)的大罗帽太松造成轴承间隙偏大，由于车辆重量的作用下使刹车片的园心点下移而磨擦付相磨，另外就是你所提到的只要刹车片太薄或制动鼓磨损过大，就会发生制动不能完全解除现象是由于刹车凸轮轴的旋转角度大于45度时回位就比较困难，解决的办法是采用加大滚轮来减小凸轮轴的转动角度。
要想弄清楚问题的所在，必须先了解自动调整臂的工作原理。它是靠内部精密的棘轮机构感觉蹄片与古的最小间隙，借助刹车时分泵推杆给出的力矩达到自动调整的目的。各厂家根据不同的用户的需要生产调整间隙不等的调整臂（调整范围~不等）
往往由于制动器（包括蹄、古、轮毂）的加工精度不能达到一定的要求，在使用过程中会出现制动古发热、拖刹等情况。例如：制动器的几个相关组件同心度不够，会使刹车片与制动古之间产生偏心，这样的话刹车片与制动古在圆周内有大小不均的制动间隙，调整臂会在最小间隙的位置上发生自动调整。于是你反映的问题就出现了。（这点需要你自己进行思考）因此你的情况也属于一种必然的现象，车况已经不如新车，各部间隙都较大不能达到安装自动调整臂的要求。我建议你换回手动的。国产车因咱国家工业水平落后我个人倾向使用手动调整臂。
问:11米客车,后置发动机,点刹制动时方向左右摇摆,已想尽办法修复未解决.新投运的车辆.该故障只是部分车辆有.调整过后倾角,更换过前桥制动蹄制动鼓均未能排除,此现象在以前10米级车辆中也发生过.
答;如果点刹时发生方向左右摇摆一般是刹车鼓失圆或者是轮胎失圆引起,具体;1的检查办法是用千斤顶将前桥顶起.
2将刹车调死后,放松少许至能转动车轮看是否有松紧感如有就说明是刹车鼓失圆,
3将千斤顶稍放至轮胎于地面即将接触时转动轮胎查看与地面的接触情况来判断,
4近日我接触一台车有类似故障判断为刹车鼓失圆,光鼓后正常但轮胎装上鼓又失圆最终只好将轮胎先锁在轮毂上(包括刹车鼓)一同上机床光削后故障排除
< 2 >关于在某一速度段(50-60KM/H)时方向摇摆,过了这一速度段就恢复正常.即前轮的主销后倾度太大,它的表现还有,在上坡时比下坡时严重.通常在前桥与钢板之间(前方)加一斜垫片既可解决.
刹车系统：常见问题征兆与保养 2007-2-28 11:52:04
刹车是汽车的重要系统之一，它工作在一个非常恶劣的环境下，如果这个系统出现故障，汽车就好比一匹脱缰的野马，随时都会有危险，所以我们建议您定期要对刹车系统进行检查和保养。
现在大多数的有车族虽然对刹车系统非常重视，但往往认识得不够深刻，以至于一些异常情况的出现，比如：刹车异响、跑偏、制动力不足、刹车踏板软、刹车异常磨损等等。
出现这些问题的根本原因有这样几点
1、制动片正常磨损的粉末存留在刹车分泵附近，长期不清理会造成异响。
2、行驶在沙石路面时，部分颗粒物会溅落在片和盘之间，造成异响或异常磨损。
3、制动片的消音片和减震片长时间不清洁润滑，会造成刹车异响。
4、分泵滑动轴的防尘套如果破损，在过水坑或泥坑时导致分泵轴锈死、分泵不归位、制动力下降、刹车跑偏。
刹车系统日常保养维护
1、清洁的、高质量的制动液是安全和刹车系统功况良好的基本。你应该总是购买市面上质量最好的制动液，如果制动液脏了，放掉并且冲净整个系统，然后用新液灌满主油缸。刹车油不要重复使用，所有从系统中被放掉的制动液都应该被丢弃掉。
2、在保养刹车系统的项目中，定期检查刹车液面是最重要的。起码一个月检查一次，次数多就更好了。
3、吸入石棉粉尘对你的健康十分有害。用干刷子或压缩空气去除刹车系统上的灰尘泥垢时会扬起尘土，由于其中极易含有石棉纤维，因此容易损害健康。灰尘和泥垢应该用专除石棉的吸尘器来对付，而且应该用防尘模式。如果没有吸尘器，那么在保养刹车总成时应该在通风良好的地方，并带上经过鉴定的防毒呼吸器。
4、检查刹车之前，小心地擦净主油缸上的泥垢，以免任何脏东西掉入储油罐。摘掉紧固件(一般是销子)和盖子。对于没有刻度的油缸，应保持液面距油缸顶6毫米，如果有刻度，只要保持液面比刻度高就可以了。如果主缸需要加油，请加入符合DOT3或DOT4规范的重载刹车油。
5、千万小心别把刹车液贱在油漆上，因为它有很强的腐蚀性，会毁坏面漆。
6、在很长一段时期内如果总缺刹车油，而你总在添加，那很显然你的刹车系统有毛病了，你应该检查一下了。刹车油的颜色也会提出警告，刹车油不应该颜色过深，也不应该象烧过的样子，如果真是如此，那就有问题了，不过这种情况不会经常发生。
河北工业大学 毕业设计说明书 作者：张南学号： 100287系：机械工程 专业：车辆工程 题目：鼓式制动器的建模与仿真 指导者：刘茜副教授 评阅者： 2014年 06 月 08 日
毕业设计说明书中文摘要
目录 1．绪论 (1) 制动系统的原理 (1) 鼓式制动器的介绍 (1) 鼓式制动器优缺点 (3) 2．鼓式制动器零件建模及装配 (4) 零件建模 (4) 制动器的装配 (13) 3. 虚拟样机模型的建立及性能仿真分析 (15) 制动器各部件间约束关系的建立 (15) 几何体间约束的关系与选择 (17) ADAMS\View的运动仿真 (25) ADAMS\View仿真结果 (27) 结论 (33) 参考文献 (34) 致谢 (35)
1.绪论 制动系统原理 制动系统是行车安全中非常重要的一部分，制动系统主要表现为通过踩下制动踏板，制动系统将力进行一系列传递从而最终表现为车辆的行车速度降低直至停车。制动系统原理图如下图。制动系统由制动踏板、助力泵、总泵活塞、制动鼓、液压管道、驻车制动等组成。踩下制动踏板将力传递到制动系统，助力泵将踏板上的力进行放大并传递到制动总泵中推动总泵活塞运动，将力传递到制动器的制动鼓，产生摩擦力矩从而使车轮速度降低直至停车。 图制动系统的原理图 1.1鼓式制动器的介绍 鼓式制动器应用在车辆上面已经有很长时间的历史，由于它的可靠性稳定以及大制动力均衡，使得鼓式制动器至今仍被装置在许多车型上 (多用于后轮)。鼓式制动器是通过液压装置将制动蹄向外推，使制动蹄摩擦片与随着车轮转动的制动鼓发生摩擦产生制动力矩从而使车辆实现制动的效果。鼓式制动器的制动鼓内侧与摩擦片接触的位置就是制动装置产生制动力矩的位置。在获得相同制动力矩的情况下，鼓式制动器的制动鼓直径较盘式制动器的制动鼓要小得多。因此需要较大制动力的德众大型
轻型货车鼓式制动器设计 制动系统在汽车中有着极为重要的作用，如果失效将会造成灾严重的后果。制动系统的主要部件就是制动器，在现代汽车上仍然广泛使用的是具有较高制动效能的蹄—鼓式制动器。 鼓式制动也叫块式制动，现在鼓式制动器的主流是内张式，它的制动鼓位于制动轮内侧，刹车时制动块向外张开，摩擦制动鼓的内侧，达到刹车的目的。本设计就摩擦式鼓式制动器进行了相关的设计和计算。在设计过程中，以实际产品为基础，根据我国工厂目前进行制动器新产品开发的一般程序，并结合理论设计的要求进行设计。首先根据给定车型的整车参数和技术要求，确定制动器的结构形式、驱动形式及制动器主要参数，然后计算制动器的制动力矩、制动效能因数、制动减速度、制动温升等，并在此基础上进行制动器主要零部件的结构设计，如制动鼓、制动蹄、制动底板等。最后，完成装配图和零件图的绘制。 1.1选题背景与意义 随着汽车性能的提高，对汽车安全性能的要求也越来越高。制动器是汽车制动系统中最重要的安全部件，对汽车的安全性有着重要的作用，因此对制动器的设计进行分析研究有着重要的意义。鼓式制动器作为现代汽车广泛使用的具有较高制动效能的制动器，尽管对其的设计研究取得了一定的成绩，但是对传统鼓式制动器的设计仍然有着不可替代的基础性和研发性作用，也可以为后续设计提供理论参考。这样，在以后的设计研究当中，不仅可以延续鼓式制动器的优点，还能在此基础上设计出制动性能更好的制动器，满足汽车的安全性和乘员舒适性，提高汽车的整体性能。 1.2研究现状 长期以来，为了充分发挥鼓式制动器的重要优势，旨在克服其主要缺点的研究工作和技术改进一直在进行中，尤其是对鼓式制动器工作过程和性能计算分析方法的研究受到高度重视。这些研究工作的重点在于制动器结构和实际使用因素等对制动器的效能及其稳定性等的影响，取得了一些重要的研究成果，得到了一些比较可行、有效的改进措施，制动器的性能也有了一定程度的提高。 如以某汽车前轮鼓式双领蹄式制动器的制动蹄为研究对象，进行了受力分析并建立了力学模型，使用Pro／E建立了CAD模型，运用ANSYS进行了有限元
车辆工程专业课程设计题目：鼓式制动器设计 学院机械与能源工程学院专业车辆工程 年级车辆10级班级车辆1012 姓名李开航学号 2010715040 成绩指导老师赖祥生
精品文档 目录 第1章绪论....................................................... 1.1制动系统设计的目的 (1) 1.2制动系统设计的要求 (1) 第2章鼓式制动器的设计计算及相关说明 (2) 2.1鼓式制动器有关计算 (2) 2.1.1基本参数 (2) 2.1.2确定前后轴制动力矩分配系数β (2) 2.1.3鼓式制动器制动力矩的确定 (3) 2.2鼓式制动器的结构参数与摩擦系数的选取 (4) 2.2.1制动鼓半径 (4) 2.2.2制动鼓摩擦衬片的包角、宽度、和起始角 (4) 2.2.3张开力作用线至制动器中心的距离 (4) 2.2.4制动蹄支销中心的坐标位置 (5) 2.2.5摩擦片的摩擦系数 (5) 2.3后轮制动轮缸直径与工作容积的设计计算 (5) 2.4摩擦衬片的磨损特性计算 (6) 2.5驻车计算 (8) 第3章鼓式制动器主要零件的结构设计 (10) 3.1制动鼓 (10) 3.2制动蹄 (11) 3.3制动底板 (12) 3.4支承 (12) 3.5制动轮缸 (13) 3.6摩擦材料 (13) 3.7制动器间隙 (13) 第4章鼓式制动器的三维建模 (14) 第5章结论 (15) 参考文献 (16)
第1章绪论 1.1制动系统设计的目的 汽车是现代交通工具中用得最多，最普遍，也是最方便的交通运输工具。汽车制动系是汽车底盘上的一个重要系统,它是制约汽车运动的装置。而制动器又是制动系中直接制约汽车运动的一个关键装置，是汽车上最重要的安全件。汽车的制动性能直接影响汽车的行驶安全性。随着公路业的迅速发展和车流密度的日益增大,人们对安全性、可靠性要求越来越高，为保证人身和车辆的安全,必须为汽车配备十分可靠的制动系统。 1.2制动系统设计的要求 本次的课程设计选择了鼓式制动器，制定出制动系统的结构方案，确定计算制动系统的主要设计参数制动器主要参数设计和液压驱动系统的参数计算。利用CATIA绘制装配图，布置图和零件图。最终进行制动力分配编程，对设计出的制动系统的各项指标进行评价分析。 第2章鼓式制动器的设计计算及相关说明 2.1鼓式制动器有关计算

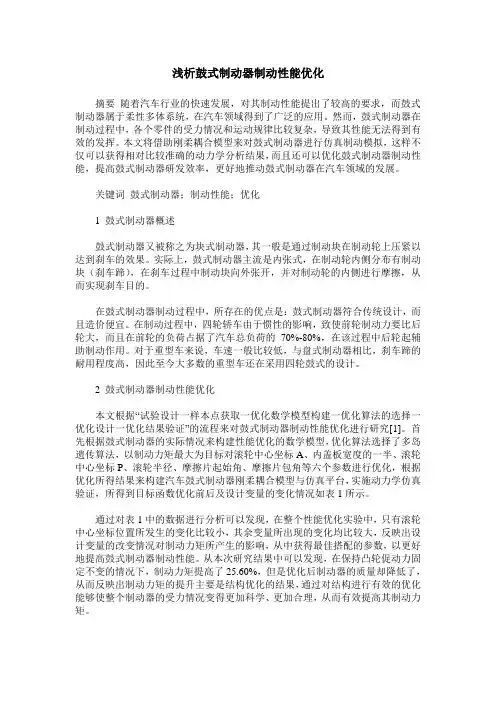

浅析鼓式制动器制动性能优化 摘要随着汽车行业的快速发展，对其制动性能提出了较高的要求，而鼓式制动器属于柔性多体系统，在汽车领域得到了广泛的应用。然而，鼓式制动器在制动过程中，各个零件的受力情况和运动规律比较复杂，导致其性能无法得到有效的发挥。本文将借助刚柔耦合模型来对鼓式制动器进行仿真制动模拟，这样不仅可以获得相对比较准确的动力学分析结果，而且还可以优化鼓式制动器制动性能，提高鼓式制动器研发效率，更好地推动鼓式制动器在汽车领域的发展。 关键词鼓式制动器；制动性能；优化 1 鼓式制动器概述 鼓式制动器又被称之为块式制动器，其一般是通过制动块在制动轮上压紧以达到刹车的效果。实际上，鼓式制动器主流是内张式，在制动轮内侧分布有制动块（刹车蹄），在刹车过程中制动块向外张开，并对制动轮的内侧进行摩擦，从而实现刹车目的。 在鼓式制动器制动过程中，所存在的优点是：鼓式制动器符合传统设计，而且造价便宜。在制动过程中，四轮轿车由于惯性的影响，致使前轮制动力要比后轮大，而且在前轮的负荷占据了汽车总负荷的70%-80%，在该过程中后轮起辅助制动作用。对于重型车来说，车速一般比较低，与盘式制动器相比，刹车蹄的耐用程度高，因此至今大多数的重型车还在采用四轮鼓式的设计。 2 鼓式制动器制动性能优化 本文根据“试验设计一样本点获取一优化数学模型构建一优化算法的选择一优化设计一优化结果验证”的流程来对鼓式制动器制动性能优化进行研究[1]。首先根据鼓式制动器的实际情况来构建性能优化的数学模型，优化算法选择了多岛遗传算法，以制动力矩最大为目标对滚轮中心坐标A、内盖板宽度的一半、滚轮中心坐标P、滚轮半径、摩擦片起始角、摩擦片包角等六个参数进行优化，根据优化所得结果来构建汽车鼓式制动器刚柔耦合模型与仿真平台，实施动力学仿真验证，所得到目标函数优化前后及设计变量的变化情况如表1所示。 通过对表1中的数据进行分析可以发现，在整个性能优化实验中，只有滚轮中心坐标位置所发生的变化比较小，其余变量所出现的变化均比较大，反映出设计变量的改变情况对制动力矩所产生的影响，从中获得最佳搭配的参数，以更好地提高鼓式制动器制动性能。从本次研究结果中可以发现，在保持凸轮促动力固定不变的情况下，制动力矩提高了25.60%，但是优化后制动器的质量却降低了，从而反映出制动力矩的提升主要是结构优化的结果，通过对结构进行有效的优化能够使整个制动器的受力情况变得更加科学、更加合理，从而有效提高其制动力矩。
