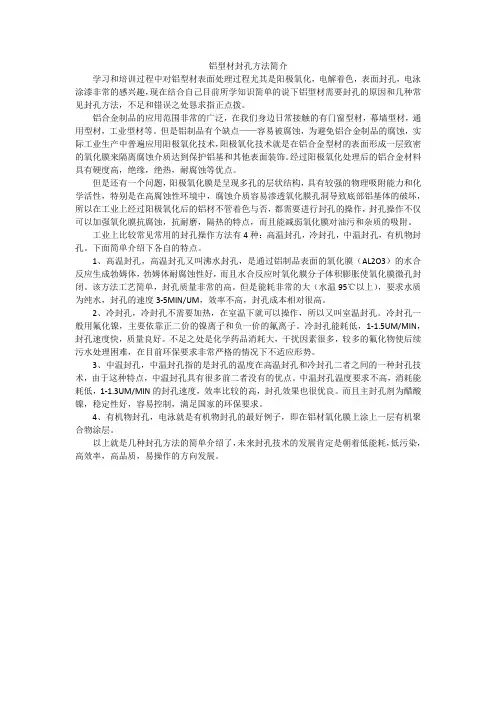

铝型材封孔方法简介
学习和培训过程中对铝型材表面处理过程尤其是阳极氧化，电解着色，表面封孔，电泳涂漆非常的感兴趣，现在结合自己目前所学知识简单的说下铝型材需要封孔的原因和几种常见封孔方法，不足和错误之处恳求指正点拨。
铝合金制品的应用范围非常的广泛，在我们身边日常接触的有门窗型材，幕墙型材，通用型材，工业型材等。但是铝制品有个缺点——容易被腐蚀，为避免铝合金制品的腐蚀，实际工业生产中普遍应用阳极氧化技术，阳极氧化技术就是在铝合金型材的表面形成一层致密的氧化膜来隔离腐蚀介质达到保护铝基和其他表面装饰。经过阳极氧化处理后的铝合金材料具有硬度高，绝缘，绝热，耐腐蚀等优点。
但是还有一个问题，阳极氧化膜是呈现多孔的层状结构，具有较强的物理吸附能力和化学活性，特别是在高腐蚀性环境中，腐蚀介质容易渗透氧化膜孔洞导致底部铝基体的破坏，所以在工业上经过阳极氧化后的铝材不管着色与否，都需要进行封孔的操作，封孔操作不仅可以加强氧化膜抗腐蚀，抗耐磨，隔热的特点，而且能减弱氧化膜对油污和杂质的吸附。

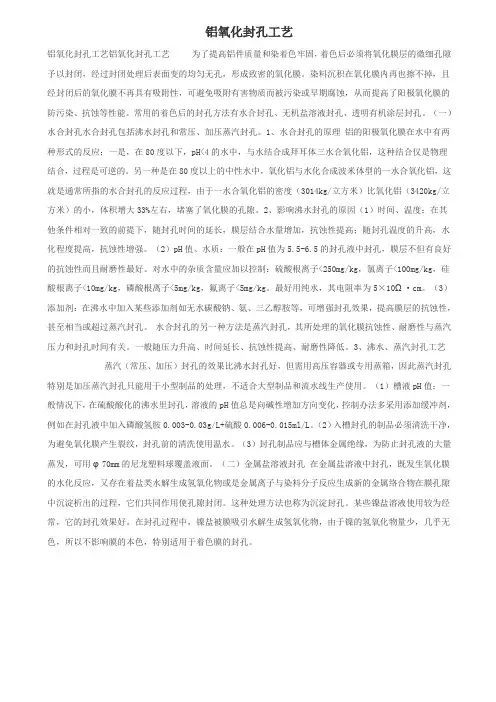

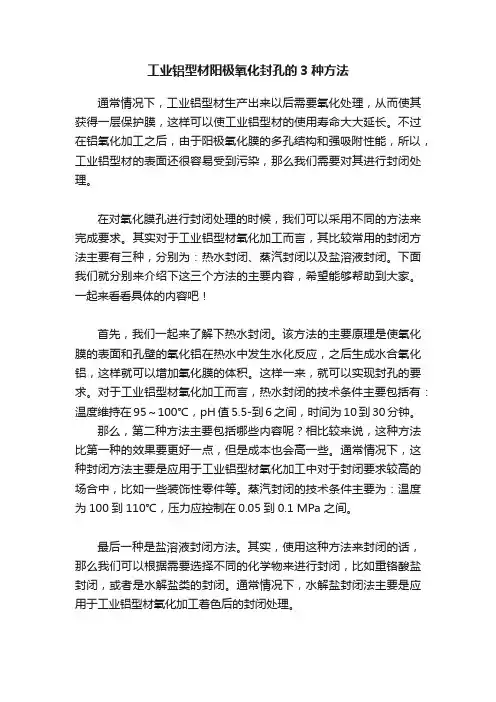

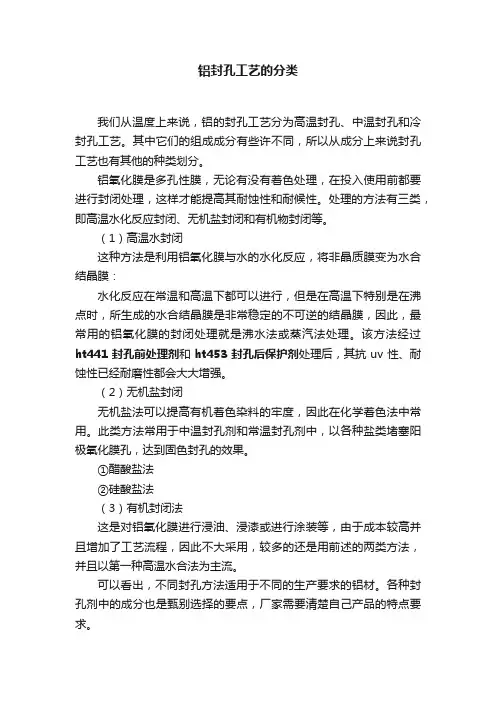

工业上比较常见常用的封孔操作方法有4种：高温封孔，冷封孔，中温封孔，有机物封孔。下面简单介绍下各自的特点。

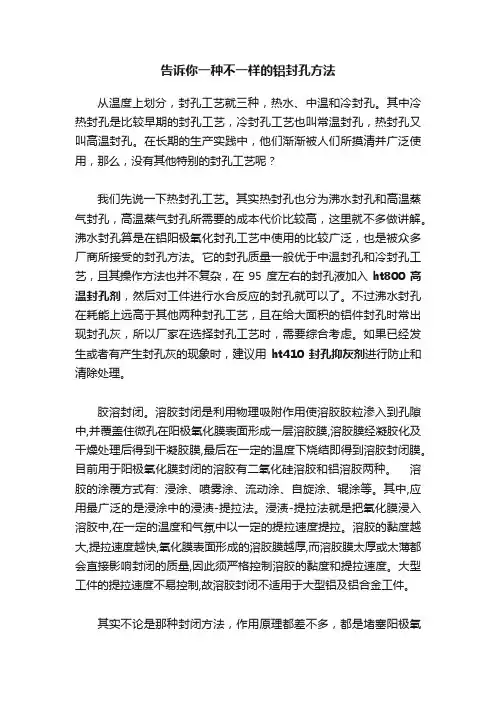

1、高温封孔，高温封孔又叫沸水封孔，是通过铝制品表面的氧化膜（AL2O3）的水合反应生成勃姆体，勃姆体耐腐蚀性好，而且水合反应时氧化膜分子体积膨胀使氧化膜微孔封闭。该方法工艺简单，封孔质量非常的高。但是能耗非常的大（水温95℃以上），要求水质为纯水，封孔的速度3-5MIN/UM，效率不高，封孔成本相对很高。
2、冷封孔，冷封孔不需要加热，在室温下就可以操作，所以又叫室温封孔。冷封孔一般用氟化镍，主要依靠正二价的镍离子和负一价的氟离子。冷封孔能耗低，1-1.5UM/MIN，封孔速度快，质量良好。不足之处是化学药品消耗大，干扰因素很多，较多的氟化物使后续污水处理困难，在目前环保要求非常严格的情况下不适应形势。
3、中温封孔，中温封孔指的是封孔的温度在高温封孔和冷封孔二者之间的一种封孔技术，由于这种特点，中温封孔具有很多前二者没有的优点。中温封孔温度要求不高，消耗能耗低，1-1.3UM/MIN的封孔速度，效率比较的高，封孔效果也很优良。而且主封孔剂为醋酸镍，稳定性好，容易控制，满足国家的环保要求。
4、有机物封孔，电泳就是有机物封孔的最好例子，即在铝材氧化膜上涂上一层有机聚合物涂层。
以上就是几种封孔方法的简单介绍了，未来封孔技术的发展肯定是朝着低能耗，低污染，高效率，高品质，易操作的方向发展。
作者创智涂装来源本站浏览1110 发布时间2011/10/10本表示出了在阳极氧化和封孔中容易出现的缺陷的特征、成因和防治措施
铝材阳极氧化封孔,不挂灰时间短. ? 信息名称：铝材阳极氧化封孔,不挂灰时间短. 所在地：山东省威海市 发布时间：2011-07-08 加入收藏夹 联系人：郭小姐 威海云清化工开发院 联系人：郭小姐女士 电话：86-
手机： 传真：86- 邮件： 地址：山东省威海市文化中路89-2号 查看全部产品进入展厅 一、产品用途： 本品为浅绿色粉末,适用于建筑铝型材和其他铝制品的封孔处理,本品封孔温度范围宽,它能够改善表面装饰的无色金属络合物, 在其它物质的支持下，依靠镍和氟化物离子的协同效应，发挥作用。 二、性能特点: 1、同热水封孔的工艺相比, 冷封孔能缩短处理时间和节约加热所需的能源, 从能源成本和阳极氧化物生产线能力的角度来考虑这种优点就相当重要。 2、这种产品的结合能防止干净阳极氧化铝部件发绿的退色现象。不产生白霜,其耐蚀性和耐磨性及硬度均高于沸水封孔处理. 三、槽液组成及工艺条件: 本品浓度 3.5-5.0克/升 去离子水余量 PH值5-5.6 温度25-35℃ 时间8-15分钟（一分钟能封一个微米厚的氧化膜） Ni+ 0.9-1.2克/升 F- 0.3-0.85克/升 消耗量：0.8-1.5千克/吨材（约400m2） * 封孔后第一道用冷水洗,然后在进行温水洗.温水槽温度：60℃；时间：5分钟 四、注意事项 1、槽材料: 衬有塑料的钢或不锈钢。特别须知要点:建议对溶液作过滤处理, (不可用筒式过滤器)。为了保证溶液能长期使用, 避免溶液被全部排放, 每立方米中物料通过量达到1000m2，就应排放50 L/m3的槽液.
铝表面阳极氧化处理方法 一、表面预处理 无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。 （一）脱脂 铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。几种脱脂方法及主要工艺列于表-1。在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。 表-1 脱脂及主要工艺 脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注 有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀 表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀 碱性溶液NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替 十二水磷酸钠NaOH硅酸钠40-608-1225-30 60-70 3-5 水清洗NaOH可用40-50g/L 碳酸钠代替，总碱度按NaOH计算为1.6%-2.5% 多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时 十二水磷酸钠硅酸钠液体肥皂50-7025-353-5 75-85 3-5 水清洗 碳酸钠磷酸钠25-4025-40 75-85 适当水清洗 磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗 强碱阻化除油剂40-60 70 5 水清洗除油不净可延长处理时间 酸性溶液硫酸50-300 60-80 1-3 水清洗 硝酸162-354 常温3-5 水清洗松化处理 磷酸硫酸表面活性剂3075 50-60 5-6 水清洗 磷酸（85%）丁醇异丙醇水100%40%30%20% 常温5-10 水清洗溶液组成以体积记 电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解 NaOH 100-200 常温0.5-3 水清洗后中和铝制品为阴极，电流密度为4-8A/dm2 乳化溶液石蜡三乙醇胺油酸松油水8.0%0.25%0.5%2.25%89% 常温适当水清洗溶液组成以体积记
铝及铝合金阳极氧化着色工艺规程(1) 铝及铝合金阳极氧化着色工艺规程 1、主题内容与适用范围 本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。 2、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库 3、装挂： 3.1装挂前的准备。 3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 3.1.2准备好导电用的铝丝,并打磨导电杆 3.1.3检查传送带及相关设备是否正常。 3.1.4核对随料单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材与型材间3公分左右，白料间距控制在型材与型材间2公分左右。
3.1.6选择合适的导电杆，在保证导电充分的前提下,导电斑痕最小。 3.2 装挂： 3.2.1装挂时应将型材均匀排布在导电杆有效区间、并上紧每一根料. 3.2.2装挂前应打磨净导电杆上的氧化膜，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 3.2.7选用副导杆时，优先选用截面小的副杆，采用铝丝绑扎时，一定要间隔均匀，上紧铝丝防止因料移动而引起大面积的擦伤。 3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。
阳极氧化和封孔发现的缺陷及其特征、成因及对策 作者创智涂装来源本站浏览1110 发布时间2011/10/10本表示出了在阳极氧化和封孔中容易出现的缺陷的特征、成因和防治措施 缺陷特征产生原因对策 白斑（白点）表面有点状或水星状的白色花 样，而氧化膜并未剥落 合金中夹杂金属间化合物或其他异 物，使氧化膜产生不连续处 改善铸造和挤压，防止卷入异物； 铝棒进行均匀化处理等 表面有点状未着色部分，而氧化 膜未剥落 阳极氧化膜上附着碱雾末 加大碱洗槽的排气能力，改变车间 的气流方向等 白灰 阳极氧化发生的白灰见粉化（氧化灰）见粉化（氧化灰） 封孔发生的白灰见粉化（封孔灰）见粉化（封孔灰） 彩虹色（干涉色）阳极氧化膜出现彩虹色 阳极氧化失败；如大气曝露后出现 则表面有封孔灰 全面检查工艺和设备 粗晶表面（粗晶带）在挤压方向上呈粗晶条带或条 纹，碱洗和阳极氧化使该缺陷显 露 挤压时，铝不能以均匀的速度流经 模具；挤压比不够 改进模具设计；加大挤压比 点腐蚀阳极氧化膜上细微麻点，边缘处 更为明显 阳极氧化槽液氯化物含量高 检查水质（槽液中去除氯离子非常 困难） 粉化（封孔灰）沸水封孔后发生的白灰，用湿布 可以抹去；封孔灰不与染料作 用，可与氧化灰相鉴别 沸水封孔所用水的硬度高，如溶解 了较多盐类的自来水 更换封孔水；添加除灰剂；用20% （体积分数）的硝酸溶液洗灰，再 用水清洗 粉化（氧化灰）阳极氧化膜局部发生的白灰；湿 布可以擦去，干燥后又再次出现 阳极氧化局部过热 槽液温度高；空气搅拌不充分；局 部挂料太密 黑斑阳极氧化后在挤压方向上大致 等距离出现的黑、白或灰色斑 挤压冷却时析出的Mg2Si中间相， 使阳极氧化膜的结构紊乱 加大加压的冷却风量；减小挤压件 接触物的热导率 焊合线明显中空型材在碱洗和氧化后出现 发暗的线或带，偶尔在半中空挤 压型材上发生 挤压时，模具进口处金属的压力不 够 改进模具设计；加大挤压比 碱洗流痕碱液在铝表面流动发生的碱蚀 痕迹 碱液局部腐蚀铝工件 缩短碱洗槽转移到水洗的时间；降 低碱洗液的温度；降低碱洗槽液的 腐蚀性 亮度下降阳极氧化膜的亮度明显下降并 且感觉失光发暗 挤压出口温度过高或冷却太慢；氧 化温度低或电流密度大；碱洗不良 或除灰不够；氧化槽液重金属离子 高；封孔工艺不当；厚氧化膜引起 发光 针对各种可能的原因，对症采取措 施；硫酸质量须严格把关，如铁含 量不宜过高；核对氧化膜的厚度
铝及铝合金阳极氧化、着色及封闭的现状和发展趋势 1前言 铝及其合金材料由于其高的强度/重量比，易成型加工以及优异的物理、化学性能，成为目前工业中使用量仅次于钢铁的第二大类金属材料。然而，铝合金材料硬度低、耐磨性差，常发生磨蚀破损，因此，铝合金在使用前往往需经过相应的表面处理以满足其对环境的适应性和安全性，减少磨蚀，延长其使用寿命。在工业上越来越广泛地采用阳极氧化的方法在铝表面形成厚而致密的氧化膜层，以显著改变铝合金的耐蚀性，提高硬度、耐磨性和装饰性能。 阳极氧化是国现代最基本和最通用的铝合金表面处理的方法。阳极氧化可分为普通阳极氧化和硬质阳极氧化。铝及铝合金电解着色所获得的色膜具有良好的耐磨、耐晒、耐热和耐蚀性，广泛应用于现代建筑铝型材的装饰防蚀。然而，铝阳极氧化膜具有很高孔隙率和吸附能力，容易受污染和腐蚀介质侵蚀，心须进行封孔处理，以提高耐蚀性、抗污染能力和固定色素体。 2铝及铝合金的阳极氧化 2.1普通阳极氧化 铝及其合金经普通阳极氧化可在其表面形成一层Al2O3膜，使用不同的阳极氧化液，得到的Al2O3膜结构不同。阳极氧化时，铝表面的氧化膜的成长包含两个过程：膜的电化学生成和化学溶解过程。只有膜的成长速度大于溶解速度时，氧化膜才能成长、加厚。普通阳极氧化主要有硫酸阳极氧化、铬酸阳极氧化、草酸阳极氧化和磷酸阳极氧化等，以下介绍一些普通阳极氧化新工艺。 2.1.1宽温快速阳极氧化[1] 硫酸阳极氧化电解液的温度要求在23℃以下，当溶液的温度高于25℃时，氧化膜变得疏松、厚度薄、硬度低、耐磨性差，因此在原硫酸溶液中加入氧化添加剂对原工艺进行改进，改进后的溶液配方为： 硫酸（ρ＝1.84g／cm3）150－200g／L（最佳值160g／L）CK－LY添加剂20－35g／L （最佳值30g／L）铝离子0.5－20g／L（最佳值5g／L） CK－LY氧化添加剂包括特定的有机酸和导电盐，前者能提高电解液的工作温度，抑制阳极氧化膜的化学溶解，在较高的温度下对抑制氧化膜疏松有良好的作用；后者能增强电解液的导电性，提高电流密度，加快成膜速度。该添加剂溶于硫酸电解液，对电解液中的金属离子有络合作用，使溶液中铝离子的容忍量提高，氧化液的寿命延长，操作温度可达30℃以上，而普通硫酸氧化工艺21℃以上就必须开冷水机；同时减少了氧化时间，并可获得高质量的氧化膜。 2.1.2硼酸－硫酸阳极氧化[2] 硼酸－硫酸阳极氧化是取代铬酸阳极氧化的一种薄层阳极氧化新工艺。硼酸－硫酸阳极氧化溶液的组成为：45g/L H2SO4＋8g/L H3BO3。阳极氧化膜退膜溶液：按ASTMB137(美国实验材料标准)规定溶液，即：20g/L CrO3＋35mL/L H3PO4。 2.1.3其它方面工艺的改进 巩运兰等对铝在铬酸中高电压阳极氧化进行了研究[3]，结果表明，铬酸体系高电压阳极氧化得到的氧化膜多孔，膜孔径极不规整，呈树枝状，浓度对孔径和膜厚都有影响。
目录 1.铝及铝合金氧化表面处理制品的表面缺陷 (4) Q001手印腐蚀 (5) Q002擦划伤 (6) Q003 粘连 (7) Q004砂粗 (8) Q005砂轻 (9) Q006脱脂不良 (10) Q007氧化气泡 (11) Q008脱膜不净 (12) Q009雪花状腐蚀 (13) Q010氧化白点 (14) Q011电伤 (15) Q012夹渣 (16) Q013氧化膜剥落 (17) Q014黑点 (18) Q015爆膜 (19) Q016封孔起彩 (20) Q017针孔腐蚀 (21) Q018色差 (22) Q019酸碱水腐蚀 (23) Q020封孔起灰 (24) Q021无漆膜 (25) Q022麻点 (26) Q023电泳气泡 (27) Q024氧化膜粉化 (28) Q025 复合膜发黄 (29) Q026凝胶粘附 (30) Q027漆留痕 (31)
Q028水斑 (32) Q029着色气泡 (33) 2.氧化表面处理制品的外观性能缺陷 (35) Q029封孔不合格 (36) Q030氧化膜厚度不达标 (37) Q031漆膜铅笔硬度不达标 (38) Q032漆膜耐腐蚀性不合格 (39) 3.氧化表面处理制品的尺寸精度 (40) Q033扎线痕超标 (41) Q034返工壁厚薄 (42)
前言 1.在铝及铝合金的氧化生产过程中，产生的各种缺陷，主要可分为三类，即氧 化表面处理制品的表面缺陷、氧化表面处理制品的形位尺寸缺陷、氧化表面处理制品的外观性能缺陷。 2.氧化表面处理制品的表面缺陷，在生产现场产生最多，废品率也最高。最主 要的有手印腐蚀、擦划伤、粘连、砂粗、砂轻、脱脂不良、氧化气泡、脱膜不净、雪花状腐蚀、氧化白点、电伤、夹渣、氧化膜剥落、麻点、爆膜、封孔起彩、针孔腐蚀、色差、酸碱水腐蚀、封孔起灰、无漆膜、麻点、电泳气泡、氧化膜粉化等。 3.氧化表面处理制品的尺寸缺陷，在生产中所占废品率不多，主要有返工壁厚 薄、扎线痕超标等。 4.氧化表面处理制品的外观性能缺陷主要有封孔不合格、氧化膜厚度不达标、 漆膜铅笔硬度不达标、漆膜耐腐蚀性不达标等 5.下面以列表的方式对各种缺陷的名称（英文对照按美国AA标准和数据技术 语篇）、起因、定义、特征及对策进行较为全面的说明，供广大技术人员、生产人员、质检人员作为工作和学习参考。
阳极氧化 产品名称：阳极氧化后 产品编号： 备注： 阳极氧化是铝及其合金通过电化学方法在其表面形成转化膜的过程。常规铝氧化膜可以满足顾客对铝表面从外观到性能的绝大多数渴求。 常规铝阳极氧化膜的优势: a、抗（大气）侵蚀能力可与不锈钢相比 b、表面硬度高150～300HV 减少了擦划可能 c、电绝缘性电击穿电位达1000V可与瓷器相比 d、装饰性优良着色膜颜色达数十种，这些被改性的染料，其 耐久性已达到满意。 e、氧化膜的更多优势多孔氧化膜可以进行化学着色、电解着色以及 自然发色工艺获得数十种不同的着色表面，并可以套字、套图案和作画，还可 以吸附、香料、光粉等等，制成各种功能性氧化膜。 阳极氧化膜主要应用领域 国防工业、汽车工业、航空航天工程、制药工业、电子及机电一体化产业、医疗器械、运动器材、装饰与装潢产业、工业标牌、仪表面板等。 阳极氧化膜着色方法分类 1、化学着色法 包括有机染料着色和无机着色两类
有机着色：颜色鲜艳、工艺简单、成本低，可着出几十种至上百种颜色。 缺点：不耐日光，耐老化性能差。 无机着色：着色膜较暗，稳定性好。 缺点：颜色范围窄，除金黄色外其它很少采用。 2、电解着色 颜色牢固性好，适宜户外使用，耐久性可达20年以上。 缺点：色掉单一、多为金黄——青铜——古铜色，成本高。 3、自然发色 色泽牢固，耐候性好，耐久性可达20年以上。 缺点：对合金选择性高，着色一致性差。 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 产品名称： 阳极氧化前 产品编号： 编号一 备 注： 铝阳化氧化（综合）生产能力: 槽液的容量

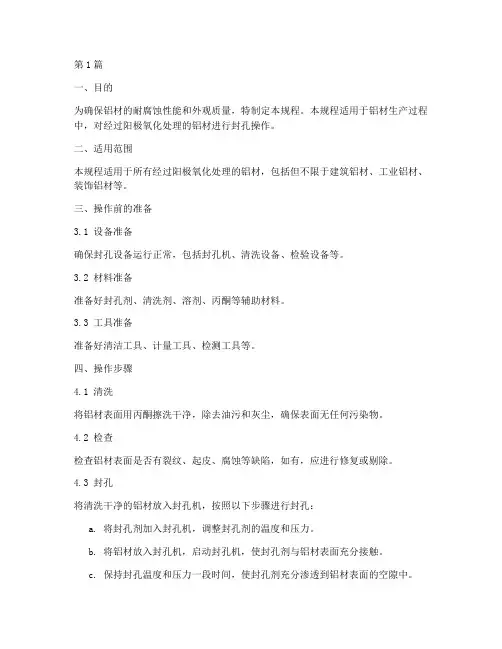

铝及铝合金阳极氧化着色工艺规程
铝及铝合金阳极氧化着色工艺规程 1、主题内容与适用范围 本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。 2、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳 涂漆→固化→卸料包装→入库 3、装挂： 3.1装挂前的准备。 3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 3.1.2准备好导电用的铝丝,并打磨导电杆 3.1.3检查传送带及相关设备是否正常。 3.1.4核对随料单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材与型材间3公分左右，白料间距控制在型材与型材间2公分左右。 3.1.6选择合适的导电杆，在保证导电充分的前提下,导电斑痕最小。 3.2装挂： 3.2.1装挂时应将型材均匀排布在导电杆有效区间、并上紧每一根料. 3.2.2装挂前应打磨净导电杆上的氧化膜，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。
3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 3.2.7选用副导杆时，优先选用截面小的副杆，采用铝丝绑扎时，一定要间隔均匀，上紧铝丝防止因料移动而引起大面积的擦伤。 3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。 3.2.10装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。 3.2.11剔除不合格型材后，必须按订单支数及时补足。 3.2.12装挂区的型材不宜存放太久，以防废气腐蚀型材表面。 3.2.13认真填写《装挂记录》和《氧化工艺流程卡》上装挂部分的记录，准确计算填写每挂氧化面积，随时核对订单，确保型号、支数、颜色不出差错。 3.2.14认真做好交接班手续和工作区的环境卫生。 4、氧化台生产前的准备工作： 4.1检查各工艺槽的液面高度，根据化验报告单调整各槽液浓度，确保槽液始终符合工艺要求，并经常清除槽液中的污物。 4.2检查行车、冷冻机、整流器、循环酸泵、水泵、转移车、固化炉等设备是否正常，如有异常应及时排除，严禁带病运行。 4.3检查纯水洗槽和自来水洗槽的PH（或电导率）和洁净度、不符合工艺要求的应及时更换或补水溢流。 4.4打开碱蚀、热纯水槽、封孔槽的蒸汽或冷却水，打开氧化槽、着色槽、电泳槽的循环冷却系统，确保槽液均匀、温度达到工艺要求。 4.5检查罗茨风机和抽、排风机，并在生产前开启。 4.6认真核对《氧化工艺流程卡》，明确生产要求，准备好比色用色板。 5、氧化台操作的通用要求：
铝型材封孔方法简介 学习和培训过程中对铝型材表面处理过程尤其是阳极氧化，电解着色，表面封孔，电泳涂漆非常的感兴趣，现在结合自己目前所学知识简单的说下铝型材需要封孔的原因和几种常见封孔方法，不足和错误之处恳求指正点拨。 铝合金制品的应用范围非常的广泛，在我们身边日常接触的有门窗型材，幕墙型材，通用型材，工业型材等。但是铝制品有个缺点——容易被腐蚀，为避免铝合金制品的腐蚀，实际工业生产中普遍应用阳极氧化技术，阳极氧化技术就是在铝合金型材的表面形成一层致密的氧化膜来隔离腐蚀介质达到保护铝基和其他表面装饰。经过阳极氧化处理后的铝合金材料具有硬度高，绝缘，绝热，耐腐蚀等优点。 但是还有一个问题，阳极氧化膜是呈现多孔的层状结构，具有较强的物理吸附能力和化学活性，特别是在高腐蚀性环境中，腐蚀介质容易渗透氧化膜孔洞导致底部铝基体的破坏，所以在工业上经过阳极氧化后的铝材不管着色与否，都需要进行封孔的操作，封孔操作不仅可以加强氧化膜抗腐蚀，抗耐磨，隔热的特点，而且能减弱氧化膜对油污和杂质的吸附。 工业上比较常见常用的封孔操作方法有4种：高温封孔，冷封孔，中温封孔，有机物封孔。下面简单介绍下各自的特点。 1、高温封孔，高温封孔又叫沸水封孔，是通过铝制品表面的氧化膜（AL2O3）的水合反应生成勃姆体，勃姆体耐腐蚀性好，而且水合反应时氧化膜分子体积膨胀使氧化膜微孔封闭。该方法工艺简单，封孔质量非常的高。但是能耗非常的大（水温95℃以上），要求水质为纯水，封孔的速度3-5MIN/UM，效率不高，封孔成本相对很高。 2、冷封孔，冷封孔不需要加热，在室温下就可以操作，所以又叫室温封孔。冷封孔一般用氟化镍，主要依靠正二价的镍离子和负一价的氟离子。冷封孔能耗低，1-1.5UM/MIN，封孔速度快，质量良好。不足之处是化学药品消耗大，干扰因素很多，较多的氟化物使后续污水处理困难，在目前环保要求非常严格的情况下不适应形势。 3、中温封孔，中温封孔指的是封孔的温度在高温封孔和冷封孔二者之间的一种封孔技术，由于这种特点，中温封孔具有很多前二者没有的优点。中温封孔温度要求不高，消耗能耗低，1-1.3UM/MIN的封孔速度，效率比较的高，封孔效果也很优良。而且主封孔剂为醋酸镍，稳定性好，容易控制，满足国家的环保要求。 4、有机物封孔，电泳就是有机物封孔的最好例子，即在铝材氧化膜上涂上一层有机聚合物涂层。 以上就是几种封孔方法的简单介绍了，未来封孔技术的发展肯定是朝着低能耗，低污染，高效率，高品质，易操作的方向发展。
作者创智涂装来源本站浏览１110 发布时间２0１1/10/10本表示出了在阳极氧化与封孔中容易出现得缺陷得特征、成因与防治措施
铝材阳极氧化封孔,不挂灰时间短.
? 信息名称:铝材阳极氧化封孔,不挂灰时间短。 所在地:山东省威海市 发布时间:２0１1—０7—08 加入收藏夹 联系人:郭小姐 威海云清化工开发院联系人:郭小姐女士 电话:8６- 手机: 传真:86- 邮件: 地址:山东省威海市文化中路８９—2 号 查瞧全部产品进入展厅 ?详细信息
一、产品用途: 本品为浅绿色粉末,适用于建筑铝型材与其她铝制品得封孔处理,本品封孔温度范围宽,它能够改善表面装饰得无色金属络合物,在其它物质得支持下,依靠镍与氟化物离子得协同效应,发挥作用、 二、性能特点: １、同热水封孔得工艺相比,冷封孔能缩短处理时间与节约加热所需得能源, 从能源成本与阳极氧化物生产线能力得角度来考虑这种优点就相当重要。 2、这种产品得结合能防止干净阳极氧化铝部件发绿得退色现象、不产生白霜,其耐蚀性与耐磨性及硬度均高于沸水封孔处理、 三、槽液组成及工艺条件: 本品浓度 3、５—5。０克／升 去离子水余量 ＰH值5—５、6 温度２5—35℃ 时间８—15分钟(一分钟能封一个微米厚得氧化膜) Ni+ 0.9—1、２克/升 F—0。3—0、85克/升 消耗量: 0、8-1.5千克／吨材(约400m2) ＊封孔后第一道用冷水洗,然后在进行温水洗。温水槽温度:60℃;时间:５分钟 四、注意事项 １、槽材料:衬有塑料得钢或不锈钢。特别须知要点:建议对溶液作过滤处理, (不可用筒式过滤器)。为了保证溶液能长期使用,避免溶液被全部排放, 每立方米中物料通过量达到10０0m2,就应排放５0 Ｌ/ｍ3得槽液. ２、用量: 产品用量与被处理氧化层得厚度与生产率有关。 3、阳极氧化层得质量:通过用封孔液得处理,氧化层会产生一种反应, 这种反应约在24小时以后结束,然后才能用常规方法检查氧化层得质量。 4、用热水对上述处理层作5—1０分钟得后冲洗, 就可以缩短这种反应时间, 经冲洗后处理层可以立即作质量得检验。 六、包装与贮运
铝合金阳极氧化前处理工艺是决定产品外观质量的重要环节，型材机械纹的去除、起砂、亚光、增光等多种质量要求均由前处理工艺决定。传统的前处理工艺分为三种：（1）、碱蚀工艺：由除油→水洗→碱蚀→水洗→出光→水洗→氧化组成，即型材经除油后，在碱蚀槽中经碱蚀处理去除机械纹和自然氧化膜、起砂，然后经出光槽除去表面黑灰，即可进行阳极氧化。该工艺的核心工序是碱蚀，型材的表面平整度、起砂的好坏等均由该工序决定。为了达到整平机械纹的目的，一般需碱蚀12-15分钟，铝耗达40-50Kg/T，碱耗达50Kg/T。如此高的铝耗，既浪费资源，又带来严重的环保问题，增加废水处理成本。该工艺已采用了100多年，全球大部分铝材厂沿用至今，直到近两年，才由酸蚀逐渐取代。 （2）、酸蚀工艺：由除油→水洗→酸蚀→水洗→碱蚀→水洗→出光→水洗→氧化组成。型材经除油后先酸蚀，后碱蚀，出光，完成前处理。该工艺的核心工序是酸蚀，去机械纹、起砂等均由酸蚀决定。不同于碱蚀，酸蚀的最大优点是去机械纹能力强、起砂快、铝耗低，一般3-5分钟即可完成，铝耗几乎是碱蚀的1/8-1/6。从工作效率和节约资源的角度看，酸蚀无疑是碱蚀工艺的一大进步。然而，酸蚀的环保问题更加突出：酸槽的有毒气体HF的逸出及水洗槽Fˉ的污染。氟化物一般都有剧毒，处理更加困难。另外，酸蚀处理后，型材外观发黑发暗，尽管不得已延续了碱蚀和出光，可增亮一些，但仍然很暗，既增加了工序，又损失了光泽，这些问题至今还没有有效的解决方案。 （3）、抛光工艺：由除油→水洗→抛光→水洗组成，型材经除油后即放入抛光槽，经2-5分钟抛光后，可形成镜面，水洗后可直接氧化。该工艺的核心工序是抛光，去纹、镜面都在抛光槽完成。抛光具有铝耗低、型材光亮的优点，但抛光槽的NOx的逸出，造成严重的环境污染及操作工的身体伤害，同时，昂贵的化工原料成本等因素也制约了该工艺的推广。通观上述三种工艺，虽各有特点，但缺点也比较突出，如碱蚀铝耗高、碱渣多、工效低；酸蚀氟化物污染、型材发暗；抛光污染严重，成本过高等等。这些工艺要么污染了环境，要么浪费了铝资源，要么降低了铝材表面质量，亟待进行工艺改进。 二、整平光亮工艺所谓整平光亮工艺，是继抛光、碱蚀、酸蚀之后推出的一项 新的表面前处理工艺，是对碱蚀、酸蚀工艺的深刻改造和变革，它既具有酸蚀铝耗低、去机械纹能力强、起砂快的优点，又具有抛光的亮丽，但却根本杜绝了抛光NOx污染、酸蚀氟化物污染、碱蚀碱渣污染等弊端，是一项颇具前途、具有革命性的新工艺。 (一)、工艺流程整平光亮工艺比酸蚀、碱蚀要简单得多，甚至比抛光工艺都简单，主要由下述工序组成：整平光亮→水洗→氧化。本工艺的核心是整平光亮，整平机械纹、起砂、光亮等均由整平光亮槽完成，整平光亮后即可氧化，省去除油、碱蚀、中和等工序。 (二)、型材外观经过整平光亮技术处理过的型材具有三大特点：1、平整：在整平剂作用下，1-5分钟内，可完全去掉机械纹，表面特别平整。2、细砂：在起砂剂的作用下，型材表面起了一层均匀细砂，是喷砂和酸蚀技术很难达到的。3、光亮：在光亮剂的作用下，型材表面非常光亮，几乎可跟抛光材媲美。 (三)、适用范围1、建筑型材：银白料经整平光亮后，表面非常平整、光亮、砂粒细腻均匀；着色、染色与整平光亮技术的结合，使得型材表面象经过打蜡处理后一样鲜艳；电泳与整平光亮技术的结合能大幅度提高型材档次。2、工业用材：汽车轮毂、自行车圈、自行车架等用铝合金制成的各类工业用材都可用整平光亮技术处理，以取代机械抛光，提高生产效率及产品档次。3、家用电器：很多家用电器铝制外壳，都可借助本技术提高外观质量。灯饰及装饰用材也可借用本技术。 (四)、工艺规范1、开槽：整平光亮液(开槽液) 2、生产：温度：95－110℃时间：1-5min 3、添加：当槽液液面不能满足生产要求时，应及时补充添加液。补充添加液时一定要补充到初始液位。添加后，应充分搅拌槽液，然后开始生产。 4、管理：整平光亮槽管理非常

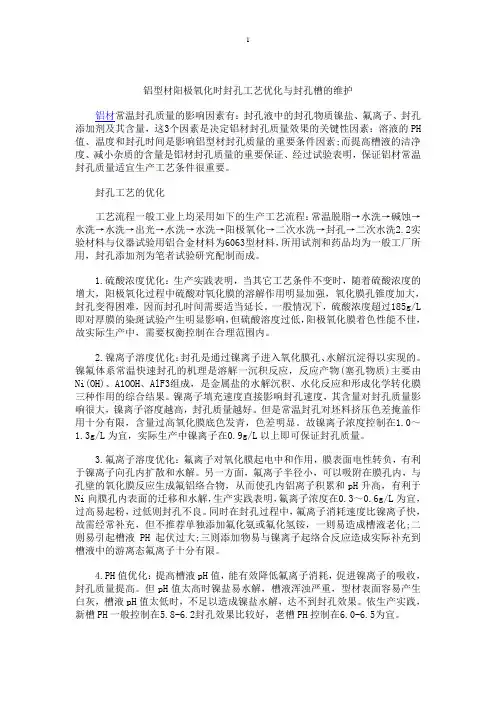

铝型材阳极氧化时封孔工艺优化与封孔槽的维护 铝材常温封孔质量的影响因素有：封孔液中的封孔物质镍盐、氟离子、封孔添加剂及其含量，这3个因素是决定铝材封孔质量效果的关键性因素：溶液的PH 值、温度和封孔时间是影响铝型材封孔质量的重要条件因素;而提高槽液的洁净度、减小杂质的含量是铝材封孔质量的重要保证、经过试验表明，保证铝材常温封孔质量适宜生产工艺条件很重要。 封孔工艺的优化 工艺流程一般工业上均采用如下的生产工艺流程：常温脱脂→水洗→碱蚀→水洗→水洗→出光→水洗→水洗→阳极氧化→二次水洗→封孔→二次水洗2.2实验材料与仪器试验用铝合金材料为6063型材料，所用试剂和药品均为一般工厂所用，封孔添加剂为笔者试验研究配制而成。 1.硫酸浓度优化：生产实践表明，当其它工艺条件不变时，随着硫酸浓度的增大，阳极氧化过程中硫酸对氧化膜的溶解作用明显加强，氧化膜孔锥度加大，封孔变得困难，因而封孔时间需要适当延长。一般情况下，硫酸浓度超过185g/L 即对厚膜的染斑试验产生明显影响，但硫酸溶度过低，阳极氧化膜着色性能不佳，故实际生产中，需要权衡控制在合理范围内。 2.镍离子溶度优化：封孔是通过镍离子进入氧化膜孔、水解沉淀得以实现的。镍氟体系常温快速封孔的机理是溶解一沉积反应，反应产物(塞孔物质)主要由Ni(OH)、A1OOH、AlF3组成，是金属盐的水解沉积、水化反应和形成化学转化膜三种作用的综合结果。镍离子填充速度直接影响封孔速度，其含量对封孔质量影响很大，镍离子溶度越高，封孔质量越好。但是常温封孔对坯料挤压色差掩盖作用十分有限，含量过高氧化膜底色发青，色差明显。故镍离子浓度控制在1.0～1.3g/L为宜，实际生产中镍离子在0.9g/L以上即可保证封孔质量。 3.氟离子溶度优化：氟离子对氧化膜起电中和作用，膜表面电性转负，有利于镍离子向孔内扩散和水解。另一方面，氟离子半径小，可以吸附在膜孔内，与孔壁的氧化膜反应生成氟铝络合物，从而使孔内铝离子积累和pH升高，有利于Ni向膜孔内表面的迁移和水解，生产实践表明，氟离子浓度在0.3～0.6g/L为宜，过高易起粉，过低则封孔不良。同时在封孔过程中，氟离子消耗速度比镍离子快，故需经常补充，但不推荐单独添加氟化氨或氟化氢铵，一则易造成槽液老化;二则易引起槽液PH起伏过大;三则添加物易与镍离子起络合反应造成实际补充到槽液中的游离态氟离子十分有限。 4.PH值优化：提高槽液pH值，能有效降低氟离子消耗，促进镍离子的吸收，封孔质量提高。但pH值太高时镍盐易水解，槽液浑浊严重，型材表面容易产生白灰，槽液pH值太低时，不足以造成镍盐水解，达不到封孔效果。依生产实践，新槽PH一般控制在 5.8- 6.2封孔效果比较好，老槽PH控制在6.0-6.5为宜。
阳极氧化铝板 阳极氧化铝板:苏州上宇铝业 是将铝板置于相应电解液(如硫酸、铬酸、草酸等)中作为阳极，在特定条件和外加电流作用下，进行电解。阳极的铝板氧化，表面上形成氧化铝薄层，其厚度为5～20微米，硬质阳极氧化膜可达60～200微米。阳极氧化后的铝板，提高了其硬度和耐磨性，可达250～500千克／平方毫米，良好的耐热性，硬质阳极氧化膜熔点高达2320K ，优良的绝缘性，耐击穿电压高达2000V ，增强了抗腐蚀性能，在ω＝0.03NaCl盐雾中经几千小时不腐蚀。氧化膜薄层中具有大量的微孔，可吸附各种润滑剂，适合制造发动机气缸或其他耐磨零件；膜微孔吸附能力强可着色成各种美观艳丽的色彩。有色金属或其合金（如铝、镁及其合金等）都可进行阳极氧化处理。 二、阳极氧化铝板应用范围 阳极氧化铝板广泛应用在机械零件，飞机汽车部件，精密仪器及无线电器材，建筑装饰，机器外壳，灯具照明、电子消费品、工艺品、家用电器、室内装潢、标牌、家具、汽车装饰等行业。 三、阳极氧化铝板术语 1、表面预处理 （1）光亮化brightening 用化学或电化学抛光的方法，使金属表面光亮的过程。 （2）光亮浸渍bright dipping 金属在溶液中浸渍后，使金属表面光亮。 （3）抛光polishing 减小金属表面粗糙度的过程。 （4）软轮磨光buffing 金属表面通过旋转的软轮进行抛光。轮上所用的磨料为含有细小研磨粒的悬浊液、膏体或粘性油脂。 （5）电解光亮化electrobrightening 用适当的电解处理方法使金属表面光亮化。 （6）电解抛光electropolishing 铝在适当的电解液中作为阳极的抛光处理。 （7）电解浸蚀electrolytic etching 铝在适当的溶液中用电解法所进行的浸蚀。 （8）化学光亮化chemical brightening 铝浸入溶液中使其表面光亮化的处理。 （9）化学抛光chemical polishing 铝浸入化学溶液中的抛光处理。 （10）脱脂degreasing 用机械、化学或电解方法除去表面的油脂。 （11）酸洗pickling 通过化学作用（一般在酸里），除去表面的氧化物或其他化合物。 （12）清洗cleaning 用弱酸、弱碱溶液、溶剂及其蒸气，清除表面油脂和污垢的处理方法。这种处理可以采用化学或电解法。 （13）除灰desmutting 除去附着在铝表面上的灰状物（例如：铝在碱洗之后再浸入硝酸溶液中的处理俗称出光）。 （14）去氧化物处理deoxidizing 除去表面的氧化物。 （15）浸蚀etching，etch 金属材料的表面在酸性或碱性溶液中，由于表面全部或局部溶解使其粗糙化。酸浸蚀过程可以在通电或不通电的条件下进行。这种方法也可用于电解电容器铝箔、印刷电路板和装饰性结构等特殊生产工艺。 （16）刷光brushing 表面进行机械清理的一种方法，通常用旋转的刷子。 （17）磨光grinding 采用附着在刚性或柔性物体上的磨料去除表层物质的过程。 （18）带式磨光belt grinding，belt polishing 一种机械处理铝件的方法，铝件与粘有磨料的环行条带摩擦接触。 （19）滚筒磨光tumbling 为改善金属表面的光洁度，在滚筒中（有无磨料或弹丸均可）批量处理铝件的过程。 （20）喷磨abrasive blasting 用空气流将刚玉或玻璃砂射向物体表面的处理方法。也可采用悬浮在水或其他液体中的细小磨料进行喷磨（湿喷或蒸喷）。
铝表面阳极氧化处理方法(一） 一、表面预处理 无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。 （一）脱脂 铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。几种脱脂方法及主要工艺 列于表-1。在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。 表-1 脱脂及主要工艺 脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注 有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀 表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀 碱性溶液 NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替 十二水磷酸钠NaOH硅酸钠 40-608-1225-30 60-70 3-5 水清洗 NaOH可用40-50g/L碳酸钠代替，总碱度按NaOH计算为1.6%-2.5% 多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂 15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时 十二水磷酸钠硅酸钠液体肥皂 50-7025-353-5 75-85 3-5 水清洗 碳酸钠磷酸钠 25-4025-40 75-85 适当水清洗 磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗
铝合金阳极氧化与表面处理技术第一章引论 1. 铝及铝合金的性能特点密度低；塑性好；易强化；导电好；耐腐蚀；易回收；可 焊接；易表面处理 2. 简述铝合金的腐蚀性及其腐蚀形态 1）腐蚀性：（1）酸性腐蚀：铝在不同的酸中有不同腐蚀行为，一般在氧化 性浓酸中生成钝化膜，具有很好的耐蚀性，而在稀酸中有“点腐 蚀”现象。局部腐蚀；（2）碱性腐蚀：铝在碱性溶液中的腐 蚀，碱能与氧化铝反应生成偏铝酸钠和水，然后再进一步与铝反应 生成偏铝酸钠和氢气。全面腐蚀；（3）中性腐蚀：在中性盐溶 液中，铝可以是钝态，也可能由于某些阳离子或者阳离子的作用发 生腐蚀。点腐蚀。 2）腐蚀形态：点腐蚀，电偶腐蚀，缝隙腐蚀，晶间腐蚀，丝状腐蚀和层状腐蚀等 点腐蚀：最常见的腐蚀形态，程度与介质和合金有关 电偶腐蚀：接触腐蚀，异（双）金属腐蚀，在电解质溶液中，当两种金属或合金相接触（电导通）时，电位较负的金属腐蚀被加速，而电位较正的金属 受到保护的腐蚀现象。 缝隙腐蚀：两个表面接触存在缝隙，该处充气溶解氧形成氧浓差原电池，使缝隙内产生腐蚀。 晶间腐蚀：与热处理不当有关，合金元素或金属间化合物沿晶界沉淀析出，相对于晶粒是阳极，而构成腐蚀电池。 丝状腐蚀：丝状腐蚀是一种膜下腐蚀，呈蠕虫状在膜下发展，这种膜可以是漆膜，或者其他涂层，一般不发生在阳极氧化膜的下面。丝状腐蚀与合金成 分、涂层前预处理和环境因素有关，环境因素有适度、温度、氯化物； 层状腐蚀：剥层腐蚀，也叫剥蚀。 3. 铝合金表面处理技术包括哪几个方面？表面机械预处理（机械抛光或扫纹等） （2）化学预处理或化学处理（化学转化或化学镀等）（3）电化学处理（阳极氧化或电镀等）（4）物理处理（喷涂、搪瓷珐琅化及其物理表面技术改性）等。 搪瓷珐琅：将无机物的混合物熔融成不同熔点玻璃态物质。 4. 铝合金阳极氧化膜的特性有哪些？有：耐蚀性；硬度和耐磨性；装饰性；有机涂 层和电镀层附着性；电绝缘性；透明性；功能性 第二章铝的表面机械预处理 1. 预处理的目的：（1）提高良好的表观条件和表面精饰质量。（2）提高产品品 级。（3）减少焊接的影响。（4）产生装饰效果。（5）获得干净表面。 2. 磨光操作要求 （1）磨料种类和粒度的选择：根据工件材料的软硬程度、表面状况和质量要求等选用；表面越硬或越粗糙则用较硬及较粗的磨料。
铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层。其中硫酸阳极氧化处理应用最为广泛。铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孔或着色处理，更加提高其抗蚀性和外观。阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高，是成熟的工艺方法，但在硫酸阳极化过程中往往免不了发生各种故障，影响氧化膜层质量。认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要的现实意义。 1常见故障及分析 (1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化膜，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象。此类故障虽不多见但也有发生。 上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关。铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗蚀防护性能。 (2)同槽处理的阳极氧化零件，有的无氧化膜或膜层轻薄或不完整，有的在夹具和零件接触处有烧损熔蚀现象。这类故障在流酸阳极氧化工艺实践中往往较多发生，严重影响铝合金阳极氧化质量。 由于铝氧化膜的绝缘性较好，所以铝合金制件在阳极氧化处理前必须牢固地装挂在通用或专用夹具上，以保证良好的导电性。导电棒应选用铜或铜合金材料并要保证足够接触面积。夹具与零件接触处，既要保证电流自由通过，又要尽可能减少夹具和零件间的接触印痕。接触面积过小，电流密度太大，会产生过热易烧损零件和夹具。无氧化膜或膜层不完整等现象，主要是由于夹具和制件接触不好，导电不良或者是由于夹具上氧化膜层未彻底清除所致。 (3)铝合金硫酸阳极氧化处理后，氧化膜呈疏松粉化甚至手一摸就掉，特别是填充封闭后，制件表面出现严重粉层，抗蚀性低劣。这一类故障多发生在夏季，尤其是没有冷却装置的硫酸阳极化槽，往往处理1-2槽零件后，疏松粉化现象就会出现，明显地影响氧化膜的质量。 由于铝合金阳极氧化膜电阻很大，在阳极氧化工艺过程中会产生大量焦耳热，槽电压越高产生热量越大，从而导致电解液温度不断上升。所以在阳极氧化过程中，必须采用搅拌或冷却装置使电解液温度保持在一定范围。一般情况下，温度应控制在13～26℃，氧化膜质量较佳。若电解液温度超过30℃，氧化膜会产生疏松粉化，膜层质量低劣，严重时发生“烧焦”现象。另外，当电解液温度恒定时，阳极电流密度也必须予以限制，因为阳极电流密度过高，温升剧烈，氧化膜也易疏松呈粉状或砂粒状，对氧化膜质量十分不利。 (4)偶然发生铝合金硫酸阳极氧化后氧化膜暗淡无光，有时产生点状腐蚀，严重时黑色点状腐蚀显著，导致零件报废，引起较大损失。
本技术公开了一种阳极氧化无镍封孔剂，所述封孔剂按质量百分比包括醋酸盐、苯甲酸、磷酸、苯甲酸钠、胰加漂T、脂肪醇聚氧乙烯醚、POCA、有机锡、硬脂酸钾、活性稀释剂、去离子水。本技术能很好地对阳极氧化膜进行封闭处理，封孔速度快，且对环境无污染；封孔后产品不发青发绿，表面光洁清洁，不含镍、氟，符合国家环保和欧盟ROHS指令的需求。另外，添加了胰加漂T、脂肪醇聚氧乙烯醚、POCA、有机锡、硬脂酸钾和活性稀释剂等助剂，进一步提升了封孔效果效率，并使得封孔后的材料表面更加牢固稳定、耐腐蚀。 权利要求书 1.一种阳极氧化无镍封孔剂，其特征在于：所述封孔剂按质量百分比包括 2.根据权利要求1所述的一种阳极氧化无镍封孔剂，其特征在于：所述封孔剂按质量百分比包括 3.根据权利要求1所述的一种阳极氧化无镍封孔剂，其特征在于：所述醋酸盐选自醋酸铵、醋酸钴、醋酸钠、醋酸钾、醋酸钙、醋酸镁中的一种或多种。 4.根据权利要求1所述的一种阳极氧化无镍封孔剂，其特征在于：所述有机锡选自二甲基锡、四苯基锡、二辛基锡中的一种或多种。 5.根据权利要求1所述的一种阳极氧化无镍封孔剂，其特征在于：所述活性稀释剂选自HK-66、HELOXY505、HELOXY48中的一种或多种。
技术说明书 一种阳极氧化无镍封孔剂 技术领域 本技术涉及阳极氧化膜的封孔技术领域，尤其涉及一种阳极氧化无镍封孔剂。 背景技术 目前，国外对于封孔剂的使用主要是镍盐封孔剂。其中以日本的高温醋酸镍封孔剂和欧美的常温醋酸镍封孔剂为主。高温醋酸镍封孔剂的封孔质量较常温醋酸镍封孔剂好，应用更为广泛，其原理是镍离子在一定pH下，与水、表面活性剂等共同作用，水解及水解产物适当聚集进入铝表面氧化膜孔隙而实现封孔；pH缓冲剂起稳定溶液pH值和控制镍离子水解程度的作用；表面活性剂等，与镍离子形成配合物，控制简单镍离子的浓度和水解量，同时，在封孔液中产生适当的分散、润湿效果，使镍离子水解产物保持适当的聚集，从而保证无粉霜出现、对染色分散影响最小化，同时又有较快的封孔速度。由于镍盐封孔引起的环境问题，促使国外正在开发新型无镍封孔剂。国内，在铝材表面处理方面起步较晚.自主的封孔剂较少。主要靠进口，而国内铝材表面处理市场大，封孔剂市场广阔。 申请号2016105833218公开一种铝材表面封孔剂，由醋酸镍，醋酸-醋酸钠，助剂，表面活性剂等组分混合制备而成。该封孔剂使用了镍，镍是最常见的致敏性金属,约有20％左右的人对镍离子过敏,女性患者的人数要高于男性患者,在与人体接触时,镍离子可以通过毛孔和皮脂腺渗透到体内，对健康造成危害。 技术内容 本技术所要解决的技术问题在于提供一种阳极氧化无镍封孔剂，解决了封孔剂封孔效率低，容易造成环境污染的缺陷。
