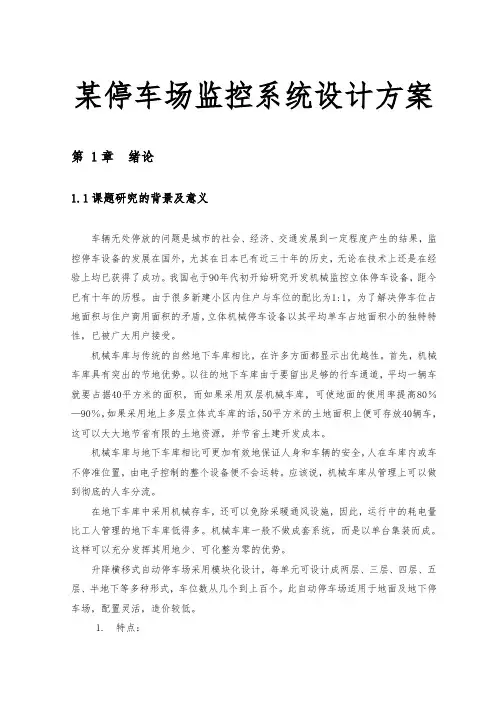

某停车场监控系统设计方案
第 1 章绪论
1.1 课题研究的背景及意义
车辆无处停放的问题是城市的社会、经济、交通发展到一定程度产生的结果，监控停车设备的发展在国外，尤其在日本已有近三十年的历史，无论在技术上还是在经验上均已获得了成功。我国也于90年代初开始研究开发机械监控立体停车设备，距今已有十年的历程。由于很多新建小区内住户与车位的配比为1:1 ，为了解决停车位占地面积与住户商用面积的矛盾，立体机械停车设备以其平均单车占地面积小的独特特性，已被广大用户接受。
机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。首先，机械车库具有突出的节地优势。以往的地下车库由于要留出足够的行车通道，平均一辆车就要占据40平方米的面积，而如果采用双层机械车库，可使地面的使用率提高80％—90％，如果采用地上多层立体式车库的话，50平方米的土地面积上便可存放40辆车，这可以大大地节省有限的土地资源，并节省土建开发成本。
机械车库与地下车库相比可更加有效地保证人身和车辆的安全，人在车库内或车不停准位置，由电子控制的整个设备便不会运转。应该说，机械车库从管理上可以做到彻底的人车分流。
在地下车库中采用机械存车，还可以免除采暖通风设施，因此，运行中的耗电量比工人管理的地下车库低得多。机械车库一般不做成套系统，而是以单台集装而成。这样可以充分发挥其用地少、可化整为零的优势。
升降横移式自动停车场采用模块化设计，每单元可设计成两层、三层、四层、五层、半地下等多种形式，车位数从几个到上百个。此自动停车场适用于地面及地下停车场，配置灵活，造价较低。
1. 特点：
1) 节省占地，配置灵活，建设周期短。
2) 价格低，消防、外装修、土建地基等投资少。
3) 可采用自动控制，构造简单，安全可靠。
4) 存取车迅速，等候时间短。
5) 运行平稳，工作噪声低。
6) 适用于商业、机关、住宅小区配套停车场的使用。
2. 安全装置：防坠装置，光电传感器、限位保护器、急停开关等。
对于停车场的监控系统的设计主要包括进出口处的监控设计、车库中自动停车的设计、安防监控、火灾自动报警监控设计等几个大的模块，通过对以上几个部分的分析及设计来对沈阳市某停车场监控系统进行设计施工。由于本人对专业知识掌握有限，有不足的地方请知道老师指正。
1.2 停车场的自动监控系统
现代大型建筑的主流是智能化大厦和小区，因此自动化立体停车设备或车库的自动控制系统将成为智能化大厦和小区的一个重要组成部分。操作简单、迅速，使用方便，安全可靠，维护量小，为用户提供一个安全、简易的使用环境，这是自动化立体停车设备的基本特点。停车设备的一切运行状况，车辆停放的时间，车辆存放交费情况，车库库容量，车辆存放高、低峰情况，等信息均可通过网络传送到智能化控制中心，通过智能化控制中心运算处理，与广播系统和各分部管理办公室相连，达到提前发布相关控制、管理信息，从而全部实现智能化管理。通过大厦和小区的智能化控制中心还可与社会相关职能部门联网，将有关信息发布出去或收集进来，扩大车库的社会利用率和经济效益。这将是自动化车库的发展方向。
自动停车场自动化控制系统主要包含以下五个子系统：自动收费管理系统，自动存取车系统，远程诊断系统，自动道闸，监控安保系统。
以上子系统均由中央控制室统一控制，可为客户规划停车库管理形式，发布车库库存容量，控制车流方案。
(一)自动收费管理系统
自动收费采用非接触式IC卡。IC卡分长期卡与储值卡两种。对固定用户，发行长期卡，费用可在固定用户交纳管理费用时一并交纳；对临时用户，发行储值卡，即：用户交纳的费用存在卡内，每次停车读卡自动从卡中扣除费用。
（二）自动存取车系统
自动存取车系统一般由小型可编程控制器PLC空制，包括卡号识别与移动载车盘
两个过程。用户进入车库时，在门口刷卡进入，读卡机自动把数据传送到PLC空制系统，PLC系统通过判断卡号，自动把对应的载车盘移动到人车交接的位置，开启车库门，缩短存取车的时间。存车时，司机按照指示灯信号指引入库，只有当车辆停放在安全位置后，停车正常指示灯才会亮启。存取车完成后，车库门自动关闭。移动载车盘时，系统严格按照各种检测信号的状态进行移动，检测信号包括超长检测、到位检测、极限位置检测、人员误入检测、急停信号检测等。若有载车盘运行不到位或车辆长度超出车库允许的长度，所有载车盘将不进行动作，若检测到急停信号，将停止一切动作，直至急停信号消失。以上信号均为硬件信号，除此之外，还可从控制软件中设置保护信号，比如时间保护，以保证因硬件损坏而导致信号失灵时保证主体设备及车辆的安全。
（三）自动道闸
在车库出入口处各设非接触式读卡器、感应线圈及道闸，用户在车库出入口处刷卡后，系统自动判别该卡是否有效，若有效，则道闸自动开启，通过感应线圈后，自动栅栏自动关闭；若无效，则道闸不开启，同时声光报警。
（四）监控安保系统
监控安保系统是指在中央控制室进行监视控制车库现场的运行状况。它具有运动检测、车牌识别、网络连接、各种类型的报警系统实现连动等功能，可以实现无人看守。
（五）火灾自动报警系统为了组成一个完整的火灾自动报警监控除了火灾探测器完成火灾的自动探测外，
还需要一些功能模块，如手动报警按钮、联动控制模块、声光报警器、警铃、信号输入模块、总线隔离模块等。
第 2 章出入口监控系统设计
2.1 入口部分
入口部分主要由入口票箱（内含感应式IC 卡读卡器、出卡机、车辆感应器、入口控制板,对讲，以及语音系统、LED显示屏）、自动路闸、车辆检测线圈、彩色摄像机组成。
临时车进入停车场时，设在车道下的车辆检测线圈检测车到来，显示器待机时显示欢迎光临“沈阳博客地带小区” ，检测器测到有车辆到来显示器显示“临时停车用户请按键取卡，车辆到达入口去卡机前按键，票箱内发卡器即发送一张IC 卡，经输卡机芯传送至入口票箱出卡口，并完成读卡过程。同时启动入口摄像机，摄录一幅该车辆图像，计时器起动，并依据相应卡号，存入收费管理处的计算机硬盘中。
司机取卡后，自动路闸起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；同时系统计算出本车场剩余车位数，并通过入口票箱内的显示屏显示出来。
固定用户车辆进入停车场时，司机把月租卡在入口票箱感应区15 厘米距离内掠过，入口票箱内IC 卡读写器读取该卡的特征和有关信息，判断其有效性，同时启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入收费管理处的计算机硬盘中。
若有效，自动路闸起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；同时系统计算出本车场剩余车位数，并通过入口票箱内的显示屏显示出来。
若无效，则报警，不允许入场。
当场内车位满时，入口显示屏则显示“满位” ，并自动关闭入口处读卡系统，不再发卡或读卡。
为了进一步提高安全性，车辆开出时，视频监控把该车辆图像和进入时的车辆对照，只有当IC 卡、密码、和车辆图像三者一致时才放行，大大提高了安全性。
当有用户把进入时的卡丢失时，要及时挂失，系统自动查询出该车辆，并使该车辆无法通过出口，要求用有效证件领取。
图2-1入口临时用户系统流程图
图2-1入口固定用户系统流程图
2.2出口部分
出口部分主要由出口票箱（内含感应式IC卡读卡器、车辆感应器、出口控制板、对讲分机、LED显示屏）、自动道闸、车辆检测线圈、彩色摄像机组成。
临时车驶出停车场时，在出口处，司机将非接触式IC卡交给收费员，收费员在
收费所用的感应读卡器附近晃一下，同时启动出口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入收费管理处的计算机硬盘中，电脑根据IC卡记录信息自动调出
的入口图像进行人工对比，并自动计算出应交费，并通过收费显示牌显示，提示司机交费。
收费员收费后，按确认键，电动栏杆升起。车辆通过埋在车道下的车辆检测线圈后，电动栏杆自动落下，同时收费电脑将该车信息记录到交费数据库内，之后系统计算出本车场剩余车位数，并通过入口票箱内的LED显示屏显示出来。
固定用户车辆驶出停车场时，司机把月租卡在出口票箱感应器15厘米距离内掠过，固定用户IC卡要求有密码，出口票箱内IC卡读卡器读取该卡的特征和有关IC 卡信息，判别其有效性。同时启动出口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入收费管理处的计算机硬盘中，收费处计算机自动调出的入口图像人工对比。
收费员确认无误并且月卡有效，自动路闸起栏放行车辆，同时系统计算出本车场剩余车位数，并通过入口票箱内的LED显示屏显示出来，车过道闸后车辆感应器检测车辆通过后，栏杆自动落下；若无效，则报警，不允放行。
摄像机进出口各需要两台，当刚来到入口处时摄像机镜头对着汽车车头位置，当进入后摄像机镜头对着车的背影，出口处摄像机正好与之相反，以便进行人工比较。
1.1 视频监控系统设计方案 1.1.1 系统概述 视频监控系统是指将从市公安系统中接入的8路视频监控信号以及数字化城管将要建设的视频信号，结合城市管理地理信息系统，在城市管理信息中心的大屏幕和PC终端上显示，实现对城市部件和事件的全方位、全时段的可视化监控管理，从而对城管事件作出准确判断并及时响应，对监控范围内的突发性城管事件录像取证，起到综合治理效果。 视频监控系统建设主要包括三部分的内容，即政府中心控制节点的建设、城管中心视频监控系统建设和城管中心安防监控系统建设。 1.1.2 城管中心视频监控 扬州市公安局已经在扬州市内建设36个公安监控点，需连接到市城管 监督中心之外，还包括以下内容： 根据扬州市建设全市城管监控系统的要求，计划建设50个，后续可以 扩展到100个（当前建设50个，后续可以扩展到100个）可控监视探头， 探头采用数字式以太网传输模式，通过通信运营商提供的传输通道，汇集到 监督中心机房，并通过大屏幕展现出来。 1.1. 2.1 系统建设要求 视频监控系统可以随时选择需要监控的8路视频监控信号。 视频监控系统主要应包括以下功能模块：视频图像播放、视频源选择、 监控探头调整控制等。 ?视频图像播放 应能播放支持扬州市现有的视频数据压缩格式。要求能在城市管理信息 中心的大屏幕和PC终端上显示。 ?视频源选择 应可在系统的电子地图上选择需要调用查看的视频源，方便地查看相应 的视频信息。 ?监控探头调整控制 应能实现对监控探头的调整控制（公安局建设的36路图像除外）。可以通过调整监控探头，实现视频图像的放大、缩小，还可以实现监控探头的方向调整。
1.1. 2.2 系统设计 1.1. 2.2.1 视频前端设计 扬州城管中心视频监控系统前端图像源只要来自两个方面：扬州市公安局已建的36路视频图像接入和扬州市城管计划建设100个（当前建设50个，后续可以扩展到100个）可控监视探头。 公安局已建的36路图像，考虑节省传输路由租用费用，采取租用电信8条2M带宽路由同时到达城管监督中心。 扬州市城管计划建设的100个（当前建设50个，后续可以扩展到100个）可控监视探头，拟采用数字式以太网传输模式，通过通信运营商提供的传输通道，汇集到监督中心机房，并通过大屏幕展现出来。 1.1. 2.2.2 系统传输设计 公安局已建的36路图像，通过租用电信8条2M带宽路由，加编解码器同时送8路图像至城管中心，在大屏幕上显示。 由于公安局原配置的图像切换矩阵有控制限制，设计采用配置一台48*16矩阵放在公安局机房，接入36路视频源；配置一台主控键盘放在城管监督中心，通过编解码器的双向数据口，远程控制矩阵，自由选择城管需要监视的视频图像。 扬州市城管计划建设的100个可控监视探头，拟采用数字式以太网传输模式，通过通信运营商提供的传输通道，汇集到监督中心机房。 由于城管监督中心在二楼，配线总机房在一楼，因施工前后衔接很难统一，电信的宽带路由一般只到一楼配线总机房，故考虑在一楼配线总机房至二楼监督中心机柜预留110根视频线缆（SYV75-5）和10根RVVP线缆作为远端视频图像信号接入路由。 1.1. 2.2.3 系统功能实现 各路视频图像汇集到城管监督中心，通过监督中心的图像显示系统进行切换、选择，显示在大屏幕上。实现以下功能： 1) 视频图像播放 能播放支持扬州市现有的视频数据压缩格式。能在城市管理信息中心的 大屏幕和PC终端上显示。为城管中心对整个城市进行实时掌控提供了准确 无误的保障。
最新版 停车场充电桩建设项目 设计方案
目录 第1章项目概况 ............................................ - 3 - 1.1 项目背景概述........................................ - 3 - 1.2 **新能源简介........................................ - 3 - 第2章充电站建设规范 ...................................... - 4 - 2.1 依据的标准.......................................... - 4 - 2.2 设计原则............................................ - 6 - 第3章项目需求分析 ........................................ - 7 - 3.1 南沙区南沙湾公交总站电动汽车充电需求分析............ - 7 - 3.2 充电站系统设计...................................... - 8 - 第4章 **充电站及充电桩介绍 ............................... - 23 - 4.1 充电站系统组成..................................... - 23 - 4.2 直流充电机系统主要特点............................. - 24 - 4.3 直流一体式充电桩................................... - 25 - 4.4 交流充电桩......................................... - 32 - 4.5 站内监控、计费..................................... - 38 - 第5章充电站造价分析 ..................................... - 44 - 第6章 **充电站系统优势 ................................... - 47 -
停车场监控系统实施方案
————————————————————————————————作者：————————————————————————————————日期：
随着中国现代化进程的加快，各停车场车流量日渐增多，其日常保安与管理工作也日渐繁重。为更好地配合各停车场的保安与管理工作，本文专门介绍这一套停车场智能管理控制系统。 停车场收费管理系统利用了高度自动化的机电和微机设备对停车场进行安全、有效的管理，包括收费、保安、监控、防盗等。系统专门针对于高级商住楼、高档写字楼与高级公寓与酒店的停车场机动车辆的自动识别与计费，是一种较好地将读感识别技术、大规模集成技术与计算机技术结合于一体的新型保安管理系统。它利用读感技术对持卡驾驶员进行自动遥测识别，通过挡车闸与专门软件技术的配合，给停车场的保安与计费管理提供了自动化手段与商业监督。该系统技术，操作简单，可靠性与保密性高，是目前较现代化的车辆智能管理控制系统。 根据使用对象的不同，停车场可以划分为内部停车场和公用停车场两大类。内部停车场主要面向固定的车主，西安安防监控一般多用于各单位自用停车场、
公寓及住宅小区配套停车场、写字楼及办公楼的地下车库等。这类停车场的特点是使用者固定，禁止外部车使用，使用者对设施使用的时间长，对车场管理的安全性要求严格，在上下班高峰期出入密度较大，对停车场设备的可靠性及处理速度要求较高。 公用停车场主要为临时性散客提供服务，有收费和免费之分。这类停车场常见于大型公共场所，如车站、机场、体育场馆等地方。车场设施使用者通常是临时一次性使用者，数量多、时间短。要求车场管理系统运营成本低廉，使用简便，设备牢固可靠，可满足收费等商业处理要求。鉴于以上特点，停车场管理系统是为既有内部车辆又有临时收费车辆的综合停车场而设计，系统的设计具有模块化功能，这样，对于具体工程的项目而言，方案选择，可根据楼宇的档次、车辆的多少、车库出入口的数量、车库的性质、固定车辆与临时车辆的比例、费用支出的多少等因素，综合考虑各子系统的增减，灵活方便。 二、管理系统特点 ——非接触式遥控识别：本系统提供非接触遥控识别。根据读感器的不同规格，提供不同的识别距离，普通读感器可提供10cm的读感距离，特殊读感器可提供50cm以上的读感距离。 ——识别速度快：读感响应时间可达94mS。 ——可靠性高，容易安装：读感器全封闭设计，密封率高，符合国际IP65标准，极难伪造。非接触式智能卡由集成芯片构成，为无源卡。系统完全电子化，设备占地小，不易损坏，后期施工。
网络监控系统设计方案 导读：本次设计方案中，视频监控系统分为如下几个部分，每部分的基本功能和组成如下： (一) 前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集；前端视频数据 采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。 视频监控总体设计 1.1. 网络视频监控系统组成 本次设计方案中，视频监控系统分为如下几个部分，每部分的基本功能和组成如下： (一) 前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集；前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。 (二) 视频数据传输部分：通过超五类双绞线、室外4芯室外多模铠装光缆、光电转换设备和网络交换机等设备组成转发视频图像数据的传输网络，并通过传输网络将图像数据从前端监控设备传送到后端监控中心进行视频显示和存储，主要设备和线材包括：网络交换机、光电转换设备、超五类双绞线、室外铠装光缆等。 (三) 视频监控中心部分：视频监控中心是将前端采集的视频图像信息通过软件解码，转化为图像信号传送到监视器上，形成直观图像信息并且显示出来，同时对视频信息按照存储策略进行存储。通过网络监控中心管理平台对整个系统进行统一操作、配置、管理，其中主要设备网络监控中心管理平台、监控录像主机、大尺寸电视等设备。 (四) 监控终端部份：监控终端主要功能是监看实时视频画面、查询回放录像、抓拍图像、手动录像，主要包括监控客户端、多路视频解码器。 1.2. 监控系统拓扑图
1.3. 前端视频监控部分 1.3.1. 前端监控点设置说明 序号安装位置产品名称 单 位 数量备注 1 负一层停 车场 红外一体化网络摄像 机 台11 监控车位及通道，安全通道等出入口情 况
颁布单位公安部/建设部颁布日期881003 实施日期890101 第一条本规则适用于大、中城市和重点旅游区停车场的规划设计，小城市可参照执行。 第二条专用和公共建筑配建的停车场原则上应在主体建筑用地范围之内。 第三条机动车停车场内必须按照国家标准GB5768-86《道路交通标志和标线》设置交通标志，施划交通标线。 第四条机动车停车场的出入口应有良好的视野。出入口距离人行过街天桥、地道和桥梁、隧道引道须大于50米；距离交叉路口须大于八十米。 第五条机动车停车场车位指标大于50个时，出入口不得少于2个；大于500个时，出入口不得少于3个。出入口之间的净距须大于10米，出入口宽度不得小于7米。 公共建筑配建的机动车停车场车位指标，包括吸引外来车辆和本建筑所属车辆的停车位指标。 第六条机动车停车场内的停车方式应以占地面积小、疏散方便、保证安全为原则。主要停车方式见图一。 第七条机动车停车场车位指标，以小型汽车为计算当量。设计时，应将其他类型车辆按表一所列换算系数换算成当量车型，以当量车型核算车位总指标。 第八条机动车停车场主要设计指标应不小于表二规定。 第九条在停车场内停放的机动车之间的净距应不小于表三规定。 第十条机动车停车场内的主要通道宽度不得小于6米。 第十一条机动车停车场通道的最小平曲线半径应不小于表四规定。 第十二条机动车停车场通道的最大纵坡度应不大于表五规定。 第十三条自行车停车场原则上不设在交叉路口附近。出入口应不少于二个，宽度不小于2.5米。 第十四条自行车停车方式应以出入方便为原则。主要停车方式见图二。 第十五条自行车停车场主要设计指标应不小于表六规定。 第十六条公共自行车停车场的停车位指标是指吸引外来自行车的停车位指标。 专用自行车停车场的停车位指标应不小于本单位职工人数的30%。 第十七条各类建筑配建的停车场车位指标应不小于表七至表十八规定。
监控系统设计方案 1.1、前言 北京北京雅晗有限公司在***解放军医院地下停车厂的监控系统规划设计中，以满足智能管理区域的安全目的，使视频监控系统时刻感受到现代高科技所带来的方便，也能使管理者通过该系统进一步提高管理水平并防患于未然，为智能管理系统提供一个先进的管理平台和相应的可视的管理手段。 1.2、概述 停车厂的管理区域由于面积比较大，进出车辆多，所以在保安方面决不能有任何的麻痹和松懈，继续采用过去保安方式已远远不能满足现代安全防范的需求，因此全方位、高效率、高精确度的电子防范技术已成为目前安全防范工作中的首选。北京巨龙工程有限公司根据实际需求出发，提出一套智能可视系统保安监控设计方案。 北京雅晗有限公司从智能管理系统的实用性、经济性、先进性、灵活性、可靠性和可扩展性等多方面出发，综合设计、力求兼顾、确保系统的功能更加的完善，性能更加稳定可靠，结构更加的合理，更能满足智能管理者保安监控管理的需求。 我们根据****解放军医院需求方提出的安防要求，结合现场实际情况和有关风险等级要求及安防行业的有关规定，引进世界上先进技术和设备，对保安监控系统作出如下设计方案： 1.3、本系统的设计原则：
停车厂的监视系统属于永久工程，必须有扩展性，经得起时间的考验；同时整个系统既要技术的尖端，又要符合实际需要。因此，整个系统的设计应遵循下列原则。 1.3.1、系统实时性原则； 智能化的内容应符合实际需要，不能华而不实。如果片面的追求系统的超前性，势必造成投资过大，系统离实际需要相差太远。因此，较高的性价比是首先应遵循的第一原则，就是做到既实惠又实用。 1.3.2、系统实时性原则； 系统中任何一个关键系统出现差错或停机工作将直接影响到整个系统的动作，因此，系统中的各个设备应尽可能属于NO-STOP（不停机）系统，以保证工作的正常运行。 1.3.3、系统的完整性原则； 功能完善，设备齐全，管理综合是设计应考虑的一个因素。 1.3.4、系统的安全性原则； 系统中的所有设备及配件在性能安全可靠运转的同时，还应符合中国或国际有关的安全指标，并可在非理想环境下能有效地工作。另外，系统安全性还应体现在信息的传输及使用过程中，不易被损坏的方面。 1.3.5系统的可扩展的原则； 监控系统的技术不断向前发展，用户需求也发生变化，因此智能监控系统的设计与实施应考虑到将来可扩展的实际需要，可灵活增减或更新各个新的设备，以满足不同时期的需求，保持长时间领先地位，成为智能系统的典范。
停车场监控系统方案 近年来随着社会经济和科学技术的飞速发展，城乡居民的生活水平有了显著的提高，衣食住行等基本生活条件不断改善，随着城市的发展速度逐步加快，住房越来越远，人们对私家车的需求日益增加，车辆的密集度已成为全球的一大景观，这时在小区开发的时候，势必要配备相应的地下停车场，为了节省地上空间，不占用原有的绿化地带，多数小区在各栋住宅楼的地下一层专门为住户建立了地下停车场。地下停车场（库）设置车辆出入管理、视频安防监控、电子巡查、紧急报警等系统。地下停车场（库）的车辆出入口、主要人行通道、人员出入口等处均应安装摄像机，可清晰显示面部特征。由于地下很少有人员出没，这样就对车辆形成了一定的安全隐患，使得犯罪分子有了可乘之机，另外当出现车辆刮蹭碰撞的时候，也没有足够的证据辨清是非曲直，仅靠物业部分的管理人员难以面面俱到，因此安装一套视频监控系统便可以解决这些问题，辅助物业人员对这些车辆的静态管理，它不但可以实时监看现场画面，及时发现情况，还可以记录下每一个环节，作为解决问题的有力证据。 停车场建立在地下，出入口为一期二期共8个出入口，出入口为双向出入口，由于现场光线较差，故所有摄像机采用高清红外摄像机，所有图像传送都监控室。监控室位于16号楼（原路面监控室），在监控机房新增一排三联柜用于安装地下车库的监控设备和线缆，由6台32路硬盘录像机进行资料存储。将地下车库分为一期和二期，
在一起和二期通道分别用摄像头对照，完整记录一，二期车俩同行情况。将一期和二期划分为16个节点，由机房采用光纤连接到20号楼节点，在由20号节点分散连接到其他各15个节点，各节点之间采用光纤连接。各节点到各网络摄像机采用超5类网线连接。采用1000M 网络交换机集合现在各节点。电源采220V从机房到20号楼节点电缆连接，在分散到各节点，各网络摄像头，分散供电并在每个网络摄像机上使用变压成12V的适配器，各节点均使用空气开关进行电源保护，防止由于一路短路而造成监控视屏大面积停运的情况。电源线和超5类网线分开布管，以免造成视频干扰。同时通过5台22寸监视器和一台42寸监视器显示。42寸主要显示8个出入口的画面，每个出入口采用红外高清400W网络摄像头对进出车辆进出管理识别，其他5台监视器显示地下各通道，采用红外高清200W网络摄像头。并对一期和二期分别显示。对进出车辆在地下车库各通道的行驶和停放进行安全记录。每个32路硬盘录像机安装8块4T硬盘，总共46块，约180000G的数据录入空间。以达到视屏录像保存30天的目的。视屏数据间的传输全部通过1000M光纤交换机完成，以免造成视频信号的中断和无法连接。主干光纤采用50对室外多模光纤从机房到20号楼主节点，支线光纤采用4对室外多模光纤到各节点，每个节点都备份一对光纤，防止断芯在从新布线的情况。此项目涉及布管布线，穿墙打孔，路面切面和恢复，光纤熔接和安装，网络摄像系统的安装与调试等各项子工程。以下是本工程的示意图：
视频监控系统设计方案 摘要：生产经营管理的高效性、实时性直接影响到企业的生产效益和成本控制。当前，工厂的建设、管理正向着信息化、智能化的方向发展。通过在企业内部安装一整套局域网上的网络视频监控系统，安全生产人员可实时监控各个设备的运行状况，安保人员可实时监控厂区的出入口、道路、重点建筑等重要场所的人员流动情况，企业相关部门的领导也可以在办公室随时监控整个企业的运作情况。 一、工程说明 1.1 工程需求分析 根据用户的实际要求和现代监控系统的特点对本项目的需求进行了认真的分析。 1. 防范目的 通过安装在工厂辖区的摄像机，可以对现场的人员、车辆及设备的工作情况进行实时监视，监控室能够及时观察到现场的情况，并能够将相关图像进行实时的录像。在充分保证客人及业主隐私的基础上，加强工厂的安全保卫工作，同时提高工作效率，实现科学的管理。 2. 布防要求 根据现场的实际情况加以安装，以便最能有效地监控现场图像，不留死角。 3. 安全可靠性 为使整个监控系统充分发挥其安全防范的作用，应从以下几个方面确保系统安全可靠： ⑴前端设备品质必须高度可靠，尽量选用性价比高的名牌产品，同时充分考虑到特殊且恶劣的环境因素对设备的影响。 ⑵必须按照国家标准及工艺要求进行施工。 ⑶控制系统应采用可靠性高、功能全的产品 ⑷严格的管理制度，规范的操作。 ⑸操作简便。具有一定的扩容和升级能力。
二、方案设计的原则和思想 2.1 系统应具有的特性 2.1.1 先进性 当今科学技术发展迅速，若花巨资建成一个几年之内就要淘汰的落后系统，不仅是一种极大的浪费，而且将严重影响工厂的声誉。所以设计方案首先就要确保设计技术和应用技术的先进性，同时也要保证整个系统的最佳性能价格比。 2.1.2 灵活性和兼容性 随着科学技术的发展，不可能保证一个系统永远处于领先地位。为此在设计方案时，必须考虑到系统升级扩容的灵活性和兼容性，这就需要采用模块化、开放式、集散型、分布式的控制系统。使得不改变原有设备，在不损失前期投资的情况下，就能方便的升级和扩容，确保系统不过时。 2.1.3 经济实用性 先进性与经济性往往会产生矛盾，这就需要在制定总体设计方案时： 一、要选择性能价格比最佳的产品和系统。高科技现代化时代，经济性衡量的唯一标准是性能价格比，既不是单纯性能，也不是单纯的价格，若不顾性能，而单纯追求价格，势必会陷入不正当的价格竞争战。那么系统事故所造成损失和影响用经济是补偿不了的。 二、善于充分利用软件来实现系统功能，尽可能减少硬件开支，达到降低系统总成本的目的。 三、充分了解其它子系统的功能，并与之进行有机结合，避免功能重复。 四、要善于从实际出发，突出实用功能，去掉“华而不实”的无用功能，降低总体投资，求得先进性与经济性的完美统一。 2.1.4 可靠性 可靠性是系统设计中的关键，不可靠的系统不仅根本谈不上什么先进性，而且由于系统的瘫痪导致重大的损失会给用户带来巨大的负担和耗费。为此总体方案的设计和产品的选用时： 一、既要考虑技术的先进性，又要考虑技术的成熟性。
欣智恒停车场视频监控系统设计方案分析 第一章系统设计 1.系统设计思想 为满足迎宾馆停车场的安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时的了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理，达到维护社会治安和防止破坏的作用，及时地把一切可能发生的或即将发生的案件和险情的图像资料传送到监控中心，使监控中心的值班员可以把这些危害和隐患扼制在萌芽状态，杜绝财产损失、确保人员生命安全。这也是配合安全保卫工作，打击现代犯罪行为提供有效法律证据的重要手段之一，以期能更好地为管理服务。 北京欣智恒科技有限公司做为一家专业从事建筑智能化系统和安全防范系统设计、安装、施工的高科技企业，以满足客户的需求为己任，为客户提供最优的方案设计和服 为此，根据建设单位对迎宾馆停车场视频监控系统的要求和现场实际勘察情况，迎宾馆停车场视频监控系统应考虑采用当前先进的CCD成像技术、视频信息数字压缩存储技术等技术手段来实现系统先进性和高效率。 2.系统设计原则 ?安全性：严格按照国家政府机关安全防范要求，在不影响业务系统运行的前提下，进行系统设计、施工。 ?可靠性：所选用硬件均为成熟、稳定的产品，进行过严格的测试，能满足长时间连续稳定运行的要求。 ?先进性：系统基于先进的软硬件构架和图像压缩标准，使系统升级、扩展更容易，图像传输速度更快。 ?易用性：用户易学易用经济性：优化设计，造价合理，具有较高的性能价格比和较低的维护开销。 3.系统设计依据 3.1.《民用建筑电气设计规范》(JGJ/T16-92) 3.2.《电子设备雷击保护导则》(GB7450-87) 3.3.《安全防范工程程序与要求》(GT/T75-94) 3.4.《民用闭路电视系统工程技术规范》(GB50198-94) 3.5.《商业建筑通信布线系统标准》(EIA/TIA568B) 3.6.《计算机软件开发规范》(GBJ566-88) 4.系统功能及特点 4.1.系统可直接连接6路实时视频监控图像，监视、录像、回放全实时，每路每秒25帧。在监视器显示的画面上可以叠加中文字幕以标识不同位置的摄像头。 4.2.多种录像方式：定时录像（可按不同时间段、日期设定不同的工作方式）、视频移动报警录像、正常录像。 4.3.多任务：监视、录像、回放、远程传输可同时进行； 4.4.系统图像可循环自动切换，切换时间可调，录像文件的时间长度也可调； 4.5.系统日志和网络日志，清楚记录了系统用户对系统进行操作的事件和网络登陆客户的登陆用户名和时间； 5.系统结构 6.系统设备的选型及组成 现根据实际所需要的监控情况，将系统分为三部分：前端设备、传输部分，后
2018 XX地区XX项目 网络视频监控系统设计方案 XXXXXXXXXX 有限公司 2018/8/1
系统概述 随着社会主义市场经济的发展，社会各行业在实际应用中对安全防范行业提出了更高 的要求。而数字网络监控技术作为一种行之有效的安防和自动化管理,已被各个行业安防监控系统所广泛采用。它一方面使单位管理部门能获取各个重要场所内的情况、安全防范， 产生的大量实时信息，更有利于加强对单位的安全的管理；另一方面又可提高工作效率,达到现代化网络的管理水平。 安装数字网络监控系统，能大大减少不必要的人力、物力，实时高度监控可视区域，做到控制现场人员的实际运作现状，实时快速的反映所发生的一切事物，便于及时应付处理突发变故事件等；达到安全防范和安全管理的宏观动态监控、微观取证的目的。 根据“数字式网络视频监控”系统项目和有关部门的设计规范要求，结合我公司从事保安监控系统工程设计经验，遵循技术的先进性、系统的扩展性、整体设计的实效性和高性能价格比。在系统的设计中，强调设计的综合管理及操作性能，力求系统操作简便、实用和直观性。 系统设计强调中心监控的综合管理和操作性能，力求系统操作简便直观。一方面激活内部配置管理，利用现代计算机技术和网络技术加强过程控制，以提高管理的水平；另一方面需要使有关部门在事后获取相关录像记录,提供有效现场证据和线索，在事前，事中、事后进行全面防范。 二．设计原则 2.1基本情况介绍 一共有36 个监控点。组建这样大型的系统，根据我们对监控行业的了解和丰富的工程 经验，认为其需求主要体现在以下几个方面： 、视频监控覆盖到大楼各通道或重要区域的监控需求的地方，对其进行24小时实时视频监控，特殊区域还可以进行实时音视频监控；
沈阳市于洪区消防队西地块立体停车场 设计方案
辽宁摩迪智能停车设备有限公司
一、设计背景 随着中国经济的发展，人民生活水平不断提高，车辆开始进入千家万户，中国成为一个汽车大国已经是一个必然的事实。“停车难”逐渐成为一个严重的社会问题。尤其一二线大城市，汽车保有量以每天增加几百辆的速度急速扩大，土地资源更加缺乏。停车困难，尤为突出。 于洪区隶属于辽宁省沈阳市，位于沈阳市区西北部，东临铁西、皇姑两城区，西与新民市接壤，南隔浑河与苏家屯区相望，北邻沈北新区。该项目地点位于于洪区北侧，赤山路与汀江街交汇处，丁香湖消防队西侧地块。经过详细调查了解，周边主要有中铁丁香水岸和美的园两大居民小区，丁香水岸业主4000余户，美的园小区业主7000余户，而两个小区所规划的现有车位数远远达不到业主对停车位的需求，只能将车辆停放在小区周边的马路边，周边经常出现砸车偷盗等案件，对人民群众财产安全造成了极大的损失，而且路边停车对周边交通产生了很大影响，经常出现堵车、车辆剐蹭的的情况。停车难问题，已经是周边居民最大的痛点。无论是执法人员、物业服务人员还是周边小区业主等，都希望能够建设更加先进的、停放车辆更多的停车场地，来缓解停车难对周边所带来的困扰。 除了城市建设初期合理的规划以外，建设后期只有采用先进智能的立体停车设备才能有效的缓解停车难。立体停车设备种类繁多，如巷道堆垛类立体车库，升降横移式立体车库，塔库类立体车库等，都不适合此地块的停车场使用。只有占地面积小、安装便捷、停车量高、维护维修成本少的垂直循环类立体车库，才适合并能有效的解决此问题。 垂直循环停车设备最早由日本研发成功，由于采用机械传动驱动。因传动装置受空间结构所限，无法加装制动装置。另一方面因存取车时需整个机构全部运转，转动惯性很大，不
2016届分类号：TB472 单位代码：10452 毕业设计 智能停车场监控系统的设计 姓名郭泽坤 学号201209140024 年级2012 专业电气工程及其自动化 系（院）汽车学院 指导教师正平
2016年04月15日 摘要 进入21世纪，中国经济的快速发展，汽车工业也越来越发达，随着私家车的增多，不仅给城市交通带来了压力，也给停车场带来不小的压力，传统停车场的弊端越来越明显，智能停车场能够有效缓解压力，对于减轻交通压力有很大的帮助。为了满足现代停车场的要求，研究并设计了一种基于射频卡作为管理介质的系统，对车主停车最优停车路径进行了研究，并结合数据库和电子显示器，对自动泊车引导系统进行了设计，使停车场更加人性化、智能化。从系统上提高了工作效率。 关键词：射频卡；停车系统；自动泊车系统
Abstract Entering the 21st century, with the rapid development of Chinese economy, automobile industry, more and more developed, with the increase of the number of private cars, not only to urban traffic bring pressure, but also to the parking lot to bring no small pressure, more and more disadvantages in the traditional parking more obvious, intelligent parking field can effectively alleviate the pressure, also can effectively alleviate or even eliminate some owners misplacing problem, have very great help to lighten the traffic pressure. In order to meet the requirement of modern parking lots, in this paper, we study and design a based on RF card as medium management system, to the parking lot optimal parking path were studied combined with database and electronic display, auto parking guidance system design. The owner is divided into individual users and regular users to classify, improve work efficiency and speed from the system. Keywords：RF card；Parking system；Parking-guiding
办公大楼视频监控系统设计方案
办公楼视频监控系统 二零零九年七月
1、方案概述 (5) 1.1、概述 (5) 1.2、建设宗旨 (6) 1.3、基本思路 (6) 1.4、闭路电视发展历程简介 (7) 2、设计原则.............................. .9 2.1、先进性与适用性 (9) 2.2、经济性与实用性................. .10 2.3、可靠性与安全性................. .10 2.4、开放性 (10) 2.5、可扩充性 (10) 2.6、洎求最优化的系统设备配置 (11) 2.7、保留足够的扩展容量 (11) 3、设计规范和依据 (12) 3.1、《智能建筑设计标准》 (12) 3.2、《建筑智能化系统工程设计标准》 (DB32/191-1998) (12) 3.3、《城市住宅建筑综合布线系统工程设 计规范》(CECS/119-2000) (12) 3.4、《建筑与建筑群综合面线系统工程设
计规范》(GB/T50311-2000) ............ .12 3.5、《民用建筑电气设计规范》 (JGJ/T16-92) (12) 3.6、《民用闭路监视电视系统工程技术规 范》(GB/50198-94) (12) 3.7、《系统接地的型式及安全技术要求》 (GB14050-93) (12) 3.8、《安全防范工程程序与要求》 (GA/T75-94) (12) 3.9、《安全防范工程验收规则》 (GA/T308-2001) (12) 3.10、《工业电视系统工程设计规范》(GBJ 115) ................................ .12 3.11、《安全检查防范系统通作图形符号》 (GA/74-94) (12) 3.12、《消防联动控制设备诵用技术条件》 (GB 16806—1997) (12) 3.13 ＞《火灾自动报警设计规范》 (GB50116-98) (12) 4、系统功能和特点 (13) 4.1、系统具有以下功能： (13)
地下车库交通设施设计方案 根据我司对交通设施施工设计方案的说明 本设计方案按《道路交通标志和标线》规定﹑《安全标志》﹑《道路标线涂料》等有关国家标准，根据停车场现场环境条件，合理规范地设置一定标志牌﹑结构件及地面涂线等交通设施，尽可能完善地对出入车场的车辆进行引导和控制，使车辆放置，便捷有序，出入流通顺畅，既方便管理，又提高效率。 一﹑反光标志牌： 在车辆进出口以及车辆内适当位置安装标志牌，引导车辆正常行驶，交通标志有禁停标志，指示标志及其它标志等。 1﹑材料：铝合金板，进口工程级反光膜。 2﹑制造：先将铝合金板加工成国标规格后，再将通过贴膜机将反光膜贴在铝合金板上。文字，图样均按国标样本。 3﹑规格： A﹑导向标指示牌—安装在车道两边的墙上。 B﹑警示标指示牌—安装在车位两便的墙上(柱)脚上。 C﹑龙门标牌—安装在车道入口处的墙上。标有本车场的主要信息。 D﹑出入标志牌—安装在车道出口处的位置，使车辆不得从出口出进入车辆。 E﹑其它圆方牌及方牌（如转弯指示牌“国标准”，出口指示牌“用专用的“丁”字形悬牌吊架安装在天花板上或墙上。 二﹑标线：在车场地面及行车道上标划有关的各种线条，箭头等交通安
全设施，和标志牌配合使用，管制和引导，规范疏导车流。 1﹑材料：交管局指定的标准道路标线漆 2﹑制作：用机器喷涂在地面上。 3﹑规范： A﹑车位线—引导车辆停车，按国标规范。施工时可根据车场的现场情况适当调整。线宽为150mm，颜色为白色。 B﹑箭头—引导车辆行驶方向，在车场内适当的位置标志导向箭头，按国家标准长为300mm.，颜色为白色。 C﹑分道线—为通路中间分离线，表示不准车辆跨线超车或压线行驶。规格线宽为150mm，颜色为黄色。 D﹑禁停线—在车场的主要出入口处禁止停车的地点划分禁停区，颜色为黄色。 E﹑车位编号—在车场内的每一个车位上标注编号，以便车辆有序地的对号停放。 三﹑金属构件：在车场内适当安装一些金属结构件，包括用于安装反光诱导标牌﹑吊架和保证车辆安全的挡车器﹑反光防护角及反光凸镜﹑减速带等。 1﹑材料：有用金属钢管﹑不锈钢管和及反光膜。 2﹑制作原料：机器铸造铁管﹑硬塑制品﹑原生橡胶制品及人工加工成品后安装。 3﹑规范： A﹑挡车器—在停车位靠墙方向安装，距离停车位后线1.1米
停车场网络视频监控系统方案 一、系统概述 近年来，随着社会经济和科学技术的飞速发展，城乡居民的生活水平有了显著的提高，衣食住行等基本生活条件不断改善，随着城市的发展速度逐步加快，住房越来越远，人们对私家车的需求日益增加，车辆的密集度已成为全球的一大景观，这时在小区开发的时候，势必要配备相应的地下停车场，为了节省地上空间，不占用原有的绿化地带，多数小区在各栋住宅楼的地下一层专门为住户建立了地下停车场，由于地下很少有人员出没，这样就对车辆形成了一定的安全隐患，使得犯罪分子有了可乘之机，另外当出现车辆刮蹭碰撞的时候，也没有足够的证据辨清是非曲直，仅靠物业部分的管理人员难以面面俱到，因此安装一套视频监控系统便可以解决这些问题，辅助物业人员对这些车辆的静态管理，它不但可以实时监看现场画面，及时发现情况，还可以记录下每一个环节，作为解决问题的有力证据。 二、系统分析 停车场的建设将分为三种，第一种是昼夜停车场，第二种是夜间停车场，还有一种是限时停车场。这三种形式的停车场基本上可以将城市中静态停车，比如晚上回家停车等，和动态停车，比如白天出门办事，餐饮等活动短时停车囊括。通过采用先进的技术手段，建设停车场网络视频监控管理系统，对非法停车和盗窃车辆进行实时监控，进一步提高停车场管理效率。同时，各级领导可以准确及时掌握现场情况，指挥调度工作。该系统能够将停车场摄像机拍摄到的图像，通过宽带网络，实时传送到监控中心。由于采用了先进的数字监控技术，其传输通道基于IP网络，用户只需接入互联网，就可同步收看到停车场现场的情况。监控中心采用存储服务器作为存贮介质，可存储1月内所有视频数据，系统管理员可以随时调阅以前的录像资料。 传统的停车场监控系统采用模拟监控方式，需要在每一台前端摄像设备和监控中心之间敷设视频电缆、电源线和控制信号线，而通常情况下各监控点和监控中心距离较远，为此需花费大量人力物力穿墙打洞埋管敷线。而且如果某些监控点和监控中心之间距离过长的话，为避免影响传输控制效果，还需要加一些特定的中继设备。在监控中心，为实现控制、显示、录像功能，需配备、画面分配器、控制切换矩阵等诸多繁杂设备，而操作者也需要经过一定的培训才能掌握对众多的电器设备的操作。此外，模拟监控最大的弊端是图像质量不高，常常难于提供清晰可靠的监控图像，不利于事后的调查取证工作。因此，无论从建设成本、施工难度或系统应用的便捷性和实用性方面考虑，传统的模拟监控方式已越来越不

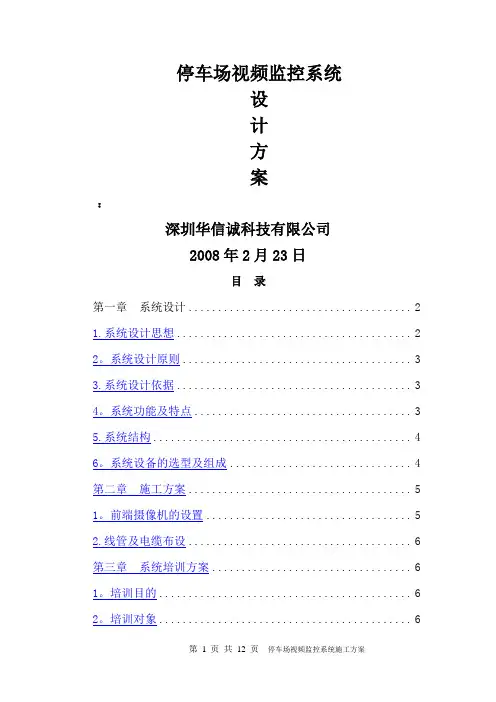

停车场视频监控系统 设 计 方 案 ： 深圳华信诚科技有限公司 2008年2月23日
