2.2 RIP协议
2.2.1 RIP的工作原理
路由信息协议（RIP）是一种内部网关协议（IGP），该协议主要应用在个人计算机网络中，而且许多其他路由协议的实现都是以该协议为基础。有关路由信息协议的最新内容在RFC2453文档中介绍。
路由信息协议所采用的路由表算法为距离矢量路由算法。在该算法中，每个路由器每隔30秒将其距离矢量发送给相邻的路由器。各路由器根据距离矢量路由算法，将当前网络环境下最优的路由保存到路由表项相应的表项中。
在路由信息协议中规定，每个路由最大路程段树木最大值为15，不能超过该值。如果超过则认为该路由所指的目的地是不可到达的。
另外，由于路由信息协议没有对线路速度进行考虑，所以，在该协议中不允许对度量单位的参数进行定义，例如，度量单位中的成本参数。而对于度量单位中的路程段数目参数，该协议中只是基于最小路程段数目。
此处需要注意的一点是：由于在网络拓扑结构发生变化时，路由信息协议（RIP）的收敛速度很慢，所以，这种协议只适合作为小型网络的内部网关协议（IGP）。
在路由信息交换方面：
RIP协议让互联网中的所有路由器都和自己的相邻路由器不断交换路由信息，并不断更新其路由表，使得从每一个路由器到每一个目的网络的路由都是最短的（即跳数最少）。
虽然所有的路由器最终都拥有了整个自治系统的全局路由信息，但由于每一个路由器的位置不同，它们的路由表当然也应当是不同的。
RIP主要有几个特点：
①路由信息协议RIP是内部网关协议IGP中最先得到广泛使用的协议。
②RIP是一种分布式的基于距离向量的路由选择协议。
③RIP 协议要求网络中的每一个路由器都要维护从它自己到其他每一个目的网络的距离记录。
2.2.2 RIP距离的定义
RIPv2 报文中的路由部分由若干个路由信息组成。每个路由信息需要用 20 个字节。地址族标识符（又称为地址类别）字段用来标志所使用的地址协议。
路由标记填入自治系统的号码，这是考虑使RIP 有可能收到本自治系统以外的路由选择信息。再后面指出某个网络地址、该网络的子网掩码、下一跳路由器地址以及到此网络的距离。
而具体RIP距离定义的规定如下：
①从一路由器到直接连接的网络的距离定义为 1。
②从一个路由器到非直接连接的网络的距离定义为所经过的路由器数加1。
③RIP 协议中的“距离”也称为“跳数”(hop count)，因为每经过一个路由器，跳数就加 1。
④RIP 认为一个好的路由就是它通过的路由器的数目少，即“距离短”。
⑤RIP 允许一条路径最多只能包含 15 个路由器。
⑥“距离”的最大值为16 时即相当于不可达。可见 RIP 只适用于小型互联网。
⑦RIP 不能在两个网络之间同时使用多条路由。
RIP 选择一个具有最少路由器的路由（即最短路由），哪怕还存在另一条高速(低时延)但路由器较多的路由。
①仅和相邻路由器交换信息。
②交换的信息是当前本路由器所知道的全部信息，即自己的路由表。
③按固定的时间间隔交换路由信息，例如，每隔30秒。
在路由信息交换方面：
RIP协议让互联网中的所有路由器都和自己的相邻路由器不断交换路由信息，并不断更新其路由表，使得从每一个路由器到每一个目的网络的路由都是最短的（即跳数最少）。
虽然所有的路由器最终都拥有了整个自治系统的全局路由信息，但由于每一个路由器的位置不同，它们的路由表当然也应当是不同的。
RIP的优缺点如下：
①RIP 存在的一个问题是当网络出现故障时，要经过比较长的时间才能将此信息传送到所有的路由器。
②RIP 协议最大的优点就是实现简单，开销较小。
③RIP 限制了网络的规模，它能使用的最大距离为 15（16 表示不可达）。路由器之间交换的路由信息是路由器中的完整路由表，因而随着网络规模的扩大，开销也就增加。
2.3 OSPF路由协议
◆开放最短路径优先协议（Open Shortest Path First，OSPF）也是一种
内部
网关协议。有关该协议的最新内容在RFC2740文档中介绍。
开放最短路径优先协议OSPF也是一种基于层次概念的协议。在层次概念中，曾机的根是自治系统（AS），并将该自治系统分为若干的区域，每一个区域为一组互连的网络。因此，在一个自治系统中存在两种不同形式的路由。
●区域内（intra-area）。这种形式的路由是指在一个区域内的路由。
●区域间（inter-area）。则华中形式的路由是指在不同区域内的路由。
其中，由于每一个自治系统都有一个不能相邻的主干区域，而且所有其他区域都必须连接到这个主干区域上，为了保证各个区域的内聚性，需要用户配置相应的虚拟链路。
采用开放最短路径优先协议的路由器分为以下4种路由器：
●内部路由器。用来连接所有属于相同区域的子网路由器。
●区域边界路由器。用来将主干区域和其他区域相连的路由器。
●主干路由器。主干上有一个接口的路由器。
●自治系统边界路由器。用来和其他自治系统的路由器交换路由表信息的路由器。
2.3.1 OSPF协议的基本思想
OSPF是基于区域实现的，建立在Dijkstra算法和链路状态算法基础之上的内部网关动态路由协议。它由IETF的内部网关协议工作组提出。
OSPF的基本思想如下：
①每个OSPF路由器都维护一个用于跟踪网络状态的链路状态数据库（LSDB）。数据库中的内容是反映路由器状态的各种链路状态各种链路状态通告LSA，这些状态包括路由器可用接口、已知可达路由和链路状态信息，各OSPF 路由器都会主动测试所有与之相邻的路由器的状态，并根据测试结果设置相关链路的状态。利用LSDB，路由器就可以得到一张整个网络拓扑结构的图。为了减少路由器的LSDB，不同的LSA又有不同的作用范围，这就使得OSPF具有一定的路由层次性。这种路由层次性是用划分区域的方法来实现的。
②OSPF基于Dijkstra算法和自治系统中路由器的链路状态进行路由计算。路由器在计算路由表要借助于Dijkstra算法建立起来的最短路径树。路由器把自己作为树根，用该树跟踪系统中到每个目标的最短路径，并依此计算区域
内路由；接着，通过查看区域间LSA计算到自治系统内部其他区域目的的路由；最后，检查自治系统外部LSA，计算到自治系统目的的路由。路由表更新通过LSA 发送给在同一个路由域内的所有别的路由器。
③OSPF的工作过程可以分成两个互相关联的主要部分，“呼叫”协议和“可靠泛洪”机制。呼叫协议和可靠泛洪机制完成OSPF包的交互过程，并最终实现同一个路由域中所有路由器的LSDB一致。
2.3.2 OSPF的主要特点
与RIP等路由协议不同，OSPF的各类报文都是直接封装在IP报文中的，不需要使用传输层协议TCP、UDP等。
相对于基于距离算法的路由协议而言，OSPF的主要特点包括：对收敛速度快，支持链路开销的多种度量，支持可变长度子网划分和CIDR等。
OSPF的主要特点如下：
①“开放”表明OSPF协议不是受某一家厂商控制，而是公开发表的。
②“最短路径优先”是因为使用了Dijkstra提出的最短路径算法SPF。
③OSPF只是一个协议的名字，它并不表示其他的路由选择协议不是“最短路径优先”。
④是分布式的链路状态协议。
⑤OSPF对不同的链路可根据IP分组的不同服务类型TOS而设置成不同的代价。因此，OSPF对于不同类型的业务可计算出不同的路由。
⑥如果到同一个目的网络有多条相同代价的路径，那么可以将通信量分配给这几条路径。这叫作多路径间的负载平衡。
⑦所有在OSPF路由器之间交换的分组都具有鉴别的功能。
⑧支持可变长度的子网划分和无分类编址CIDR。
⑨每一个链路状态都带上一个32 bit的序号，序号越大状态就越新。
⑩OSPF还规定每隔一段时间，如30分钟，要刷新一次数据库中的链路状态。
由于一个路由器的链路状态只涉及到与相邻路由器的连通状态，因而与整个互联网的规模并无直接关系。因此当互联网规模很大时，OSPF协议要比距离向量协议RIP好得多。OSPF没有“坏消息传播得慢”的问题，据统计，其响应网络变化的时间小于100 ms。
OSPF的三个基本要点：
①向本自治系统中所有路由器发送信息，这里使用的方法是洪泛法。
②发送的信息就是与本路由器相邻的所有路由器的链路状态，但这只是路由器所知道的部分信息。
“链路状态”就是说明本路由器都和哪些路由器相邻，以及该链路的“度量”
(metric)。
③只有当链路状态发生变化时，路由器才用洪泛法向所有路由器发送此信息。
OSPF支持两种不同的网络：两个路由器之间的点对点连接；具有广播功能的局域网；无广播功能的广域网。
.
竭诚为您提供优质文档/双击可除RIP协议和OSPF协议的要点 篇一：Rip和ospF路由协议的配置及协议流程 计算机网络技术实践 实验报告 实验名称Rip和ospF路由协议的配置及协议流程 姓名实验日期：20xx/04/20 学号实验报告日期：20xx/04/24 一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）操作系统： windows7，32位 网络平台： 控制面板-程序-程序和功能，打开或关闭windows功能，然后telnet服务器和telnet客户端打开（因为win7默认关闭）。 控制面板-系统与安全-管理工具-服务，开启telnet服务； 网络拓扑图： 二.实验目的
1、复习和进一步掌握实验一二的内容。 2、自己会设计较复杂的网络物理拓扑和逻辑网段。 3、掌握路由器上Rip协议的配置方法，能够在模拟环境中进行路由器上Rip协议的配置，并能通过debug信息来分析Rip协议的工作过程，并观察配置水平分割和没有配置水平分割两种情况下Rip协议工作过程的变化。 4、掌握路由器上ospF协议的配置方法，能够在模拟环境中上进行路由器上ospF协议的配置，并能够通过debug 信息分析ospF协议的工作工程。 三.实验内容及步骤（包括主要配置流程，重要部分需要截图） 主要配置流程：1.实现rip路由协议： 首先启动每台设备 分配cpu，然后按照设计的拓扑图给每台设备的相应端口分配ip，并启动端口，然后给两台pc配置默认路由，最后在每台路由器上配置rip协议： R1配置完后的路由表： R2配置完后的路由表： R3配置完后的路由表： R4配置完后的路由表： 2.实现ospF路由协议： 在实现了rip协议之后，先给每个路由器去除rip，然
宽带通信网论文题目：RIP和OSPF协议工作原理分析 班级：4班 学号：105508 姓名：郭晋杰
RIP和OSPF协议工作原理分析 郭晋杰 105508 摘要：本文主要分析了内部网关协议中的路由信息协议（RIP）和开放式最短路径优先协议（OSPF）这两种网络协议的工作原理，并从各个方面分析了这两种路由选择协议的区别，总结出了其分别适用的网络。 关键词：路由信息协议；开放式最短路径优先协议；自治系统 引言 在如今的计算机网络中，当两台非直接连接的计算机需要经过几个网络通信时，通常就需要路由器。路由器提供一种方法来开辟通过一个网状联结的路径。那么路径是怎么建立的呢路由选择协议的任务是，为路由器提供他们建立通过网状网络最佳路径所需要的相互共享的路由信息。路由信息协议（RIP）和开放式最短路径优先协议（OSPF）作为基于TCP/IP的计算机网络中广泛应用的内部网关协议，深入理解其工作原理对研究计算机网络有着很好的促进作用。 1.路由信息协议 1.1路由信息协议简介 路由信息协议（Routing Information Protocol）是内部网关协议IGP 中最先得到广泛应用的协议。这个网络协议最初由加利弗尼亚大学的BerKeley 所提出，其目的在于通过物理层网络的广播信号实现路由信息的交换，从而提供本地网络的路由信息。RIP是一种分布式的基于距离向量的路由选择协议，是因特网的标准协议，其最大的优点就是简单。 1.2路由信息协议的工作原理 路由信息协议功能的实现是基于距离矢量的运算法则，这种运算法则在早期的网络运算中就被采用。简单来说，距离矢量的运算引入跳数值作为一个路由量度。每当路径中通过一个路由，路径中的跳数值就会加1。这就意味着跳数值越大，路径中经过的路由器就有多，路径也就越长。而路由信息协议就是通过
实验二动态路由协议RIP、OSPF配置 一、实验目的 (1)掌握RIP、OSPF协议的配置方法 (2)掌握查看RIP、OSPF协议产生的路由 (3)熟悉广域网电缆的连接方式 二、实验内容: （一）动态路由协议RIP配置-三层交换机 1绘制拓扑图 2配置PC的IP、掩码、网关 分别：PC1 192.168.1.2 255.255.255.0 192.168.1.1 PC2 192.168.2.2 255.255.255.0 192.168.2.1 3.三层交换机配置 （1）划分VLAN，将接口划分到对应的VLAN中 （2）配置每个虚接口（VLAN）的IP （3）配置RIP 4 R1上的配置 （1）配置配置两个接口的IP和串口时钟 （2）配置RIP协议：发布直连路由 5.R2上的配置 （1）配置配置两个接口的IP （2）配置RIP协议：发布直连路由 6测试 1、分别在R1R2上查看路由表 2、在PC1中ping PC2 三、实验步骤 1绘制拓扑图 2配置PC的IP、掩码、网关 分别：PC1 192.168.1.2 255.255.255.0 192.168.1.1 PC2 192.168.2.2 255.255.255.0 192.168.2.1
3.三层交换机配置 （1）划分VLAN，将接口划分到对应的VLAN中（2）配置每个虚接口（VLAN）的IP （3）配置RIP (3)配置RIP协议：发布直连路由 4 R1上的配置 （1）配置配置两个接口的IP和串口时钟（2）配置RIP协议：发布直连路由
5.R2上的配置 （1）配置配置两个接口的IP （2）配置RIP协议：发布直连路由

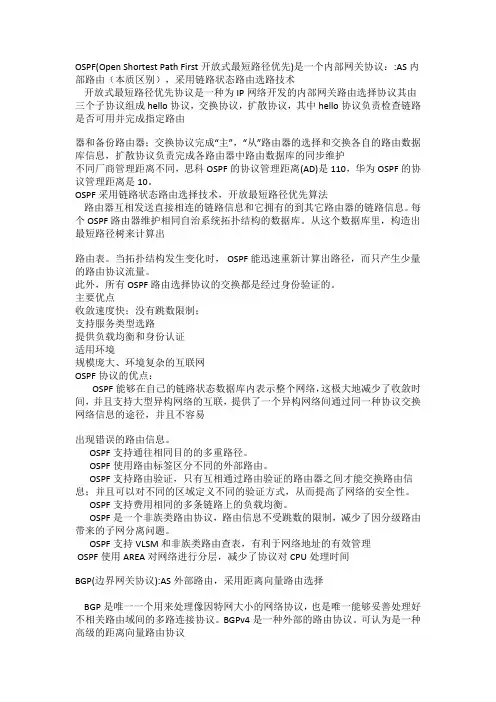

OSPF(Open Shortest Path First开放式最短路径优先)是一个内部网关协议：:AS内部路由（本质区别），采用链路状态路由选路技术 开放式最短路径优先协议是一种为IP网络开发的内部网关路由选择协议其由三个子协议组成hello协议，交换协议，扩散协议，其中hello协议负责检查链路是否可用并完成指定路由 器和备份路由器；交换协议完成“主”，“从”路由器的选择和交换各自的路由数据库信息，扩散协议负责完成各路由器中路由数据库的同步维护 不同厂商管理距离不同，思科OSPF的协议管理距离(AD)是110，华为OSPF的协议管理距离是10。 OSPF 采用链路状态路由选择技术，开放最短路径优先算法 路由器互相发送直接相连的链路信息和它拥有的到其它路由器的链路信息。每个 OSPF 路由器维护相同自治系统拓扑结构的数据库。从这个数据库里，构造出最短路径树来计算出 路由表。当拓扑结构发生变化时， OSPF 能迅速重新计算出路径，而只产生少量的路由协议流量。 此外，所有 OSPF 路由选择协议的交换都是经过身份验证的。 主要优点 收敛速度快；没有跳数限制； 支持服务类型选路 提供负载均衡和身份认证 适用环境 规模庞大、环境复杂的互联网 OSPF协议的优点： OSPF能够在自己的链路状态数据库内表示整个网络，这极大地减少了收敛时间，并且支持大型异构网络的互联，提供了一个异构网络间通过同一种协议交换网络信息的途径，并且不容易 出现错误的路由信息。 OSPF支持通往相同目的的多重路径。 OSPF使用路由标签区分不同的外部路由。 OSPF支持路由验证，只有互相通过路由验证的路由器之间才能交换路由信息；并且可以对不同的区域定义不同的验证方式，从而提高了网络的安全性。 OSPF支持费用相同的多条链路上的负载均衡。 OSPF是一个非族类路由协议，路由信息不受跳数的限制，减少了因分级路由带来的子网分离问题。 OSPF支持VLSM和非族类路由查表，有利于网络地址的有效管理 OSPF使用AREA对网络进行分层，减少了协议对CPU处理时间 BGP(边界网关协议):AS外部路由，采用距离向量路由选择 BGP是唯一一个用来处理像因特网大小的网络协议，也是唯一能够妥善处理好不相关路由域间的多路连接协议。BGPv4是一种外部的路由协议。可认为是一种高级的距离向量路由协议
