ABEL硬件描述语言概述

电子技术课

程设计资料

ABEL硬件描述语言概述

ABEL语言简介

?ABEL语言是一种硬件描述语言(也称为ABELHDL)，是开发PLD的一种高级程序设

计语言，由美国DATA I/O公司于1983~1988

年推出。

?ABEL语言支持逻辑方程、真值表和状态图三种逻辑描述方式。

?具有简单易学的特点。

ABEL语言设计源程序通过ispDesignExpert

软件编译、语法检查、逻辑化简、自动生成符合标准的JEDEC文件（“．JED”文件）。

两个问题：

1.什么是ABEL HDL 源文件

ABEL HDL 源文件。

2. ABEL HDL 设计的基本思想

不

语言来进行教学。

一部分使用高级语言，用来描述逻辑设计；

另一部分是语言处理程序，用于将逻辑描述转化为其下载文件

中含有编程及测试可编程逻辑器件所需的信息。

ABEL HDL 有如下一些特点：

①适用于各种型号的器件的通用语法；

②结构化的高级设计语言；

③灵活的逻辑描述形式——布尔关系式、真

—

值表、状态图；

④仿真与测试向量；

⑤省时的宏定义及指示字。

ABEL HDL 的处理程序提供了如下强大功能：

①语法检查；

②检验所选器件能否实现设计要求；

③逻辑简化；

④设计模拟；

⑤自动生成文件。

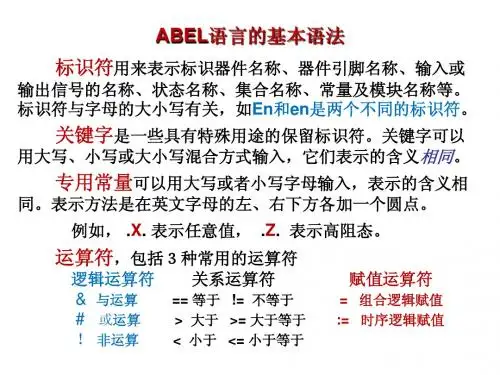

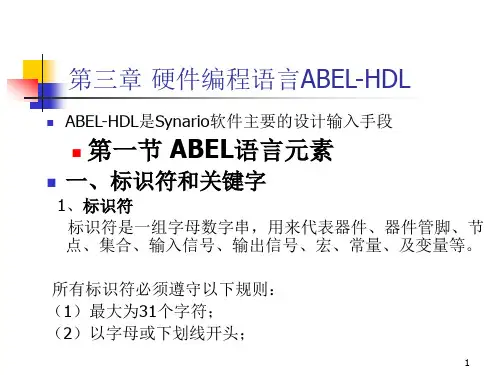

一、ABEL 语言元素

1. 字符和数

⑴标识符：

?标识符代表器件、器件管脚、节点、集合、输入信号、输出信号、宏、常量及变量等。

???标识符不能和关键字（即保留字）重名。

⑵字符串：

用单引号扩起来的一系列字符。

⑶注释：

以双引号开头的一行字符。

2. 运算符、表达式与方程

⑴运算符

?逻辑运算符：

运算符说明举例！逻辑非!A

& 逻辑与A&B

# 逻辑或A#B

$ 逻辑异或A$B

!$ 逻辑同或A!$B

?算术运算符：

运算符举例说明

A 取二进制补码

AB 减+ A+B 加

* A*B 乘

/ A/B 除

% A%B 取模

<< A<> A>>B A右移B位

?关系运算符：

运算符说明举例

== 等于A==B

!= 不等于A!=B

< 小于A

<= 小于等于A<=B

> 大于A>B

>= 大于等于A>=B

?赋值运算符：

运算符说明举例= 非时钟赋值A=B

:= 时钟赋值A:=B

优先级运算符说明

3 3 3 3 3 +

#

$

!$

加

减

或

异或

同或

4 4 4 4 4 4 ==

!=

<

<=

>

>=

等于

不等于

小于

小于等于

大于

大于等于

优先级运算符说明

1

1 ! 取补取反

2 2 2 2 2 2 &

<<

>>

/

*

%

与

左移

右移

除

乘

取模

⑵表达式：标识符和运算符的组合

表达式中运算符的优先级：

⑶布尔方程（逻辑方程，简称方程）：

[ WHEN 条件 THEN ] [ ! ] 标识符 = 表达式?[ ELSE 方程]?[ WHEN 条件 THEN ] [ ! ] 标识符 := 表达式?[ ELSE 方程]?例：

①X=A&B?

②Y:=C#D?

③!A=B$C?等同于A=!(B$C)?

④ WHEN A==B THEN Y=C? ELSE Y=D?

⑤A=B?

A=C?

等同于A=B#C?

[ WHEN 条件 THEN ] [ ! ] [ ENABLE ] 标识符 = 表达式?[ ELSE 方程]?

[ WHEN 条件 THEN ] [ ! ] [ ENABLE ] 标识符 := 表达式?[ ELSE 方程]?

关键字 ENABLE 用于三态输出缓冲器的使能。ENABLE 后的标识符必须是三态型的输

出，表达式的值仅用于使能三态缓冲器，而不赋值给信号。

例：

ENABLE Y=C#D?

如果（C#D）为真，则输出 Y 被使能（但Y 的输出信号不是 C#D）。

3. 其它元素

⑴. 集合：

集合是作为一个整体来进行运算的一组信

号和常量。

?集合的定义：

例：

① Address=[ A7,A6,A5,A4,A3,A2,A1,A0 ]?

② Address=[ A7..A0 ]?

③x=.x.? Address=[ A7,A6,A5,A4,x,x,x,x ]?

EQUATIONS

!IO=(Address>=^hE000)&(Address<=^hE7FF)

?集合的赋值和运算：

例：

①若已定义sign=[A,B,C]?

则可以这样赋值：sign=[1,1,0]?或者 sign=6；也可以这样运算：sign=[1,1,0]&[1,0,1]?或者

sign=6&5?

②[a,b]=^bxx11?等同于[a,b]=^b11?

③[a,b]=^b1?

④[a,b]=c&d?等同于[a,b]=^b01?

等同于a=c&d?b=c&d?

⑵. 特殊常量值：

常量值说明

H 逻辑高电平

L 逻辑低电平

.C. 时钟输入（电平按低—高—低变化）.K. 时钟输入（电平按高—低—高变化）.U. 时钟上升沿（电平按低—高变化）.D. 时钟下降沿（电平按高—低变化）.F. 浮动输入或输出信号

.P. 寄存器预装载

.X. 任意值

.Z. 高阻态

⑶. 块：

* * * 块是括在 { } 的文本段。

块用于宏定义和指示字中。块可以嵌套使用。

⑷. 变量及变量代换：

哑变量：在宏、模块和指示字中，可以被真实

变量替代的标识符。

真实变量：用于宏、模块和指示字中的变量，真

实变量可以替代哑变量。真实变量可

以是标识符、数字、字符串、运算符、

集合等。

例：

例：

在宏定义中有：

OR_EM MACRO (a,b,c){?a#?b#?c }?

a,b,c 是哑变量，在宏定义体中，哑变量前带有问号“?”。

在方程中有：

D=OR_EM(X,Y,A&B)?

调用OR_EM 宏，结果为：D=X#Y#(A&B)??

⑸. 常用的点后缀：点后缀含义

.AP 寄存器异步置位

.AR 寄存器异步复位

.CE 时钟导通触发器的时钟输入.CLK 边沿触发器的时钟输入

.D D触发器的激励输入

.FB 寄存器反馈信号

.J JK触发器的J激励输入

.K JK触发器的K激励输入

.LD 寄存器并行置数输入

.LE 锁存器的锁存使能输入

点后缀含义

.LH 锁存器的锁存使能（高电平）

.OE 输出使能

.PIN 引脚反馈

.Q 寄存器输出（书写源文件时可以省略）.R SR触发器的R激励输入

.RE 寄存器复位信号（同步或异步）

.S SR触发器的S激励输入

.SP 寄存器同步置位

.SR 寄存器同步复位

.T T触发器的激励输入

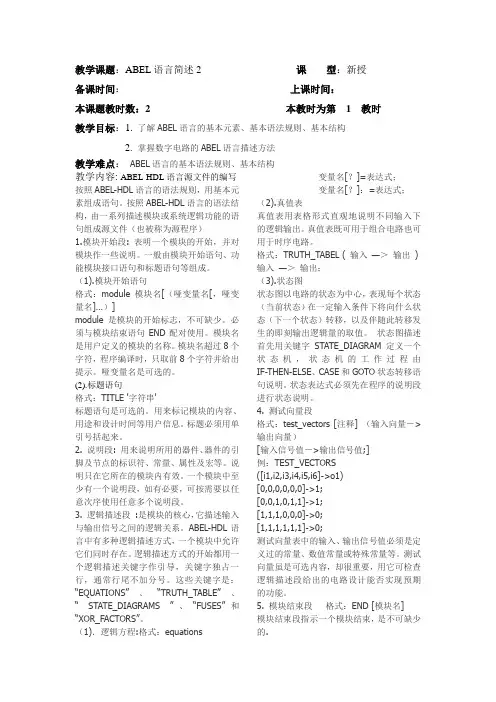

1. 基本结构：

MODULE 模块名 [(哑变量名[,哑变量名]…)] [FLAG语句]…

[TITLE语句]…

定义段

[EQUATIONS]…

[TRUTH_TABLE]…

[STATE_DIAGRAM]…

[TEST_VECTORS]…

END [模块名] [?]
