租赁用洗车机和管理方法
技术领域
[0001] 本发明涉及一种便携式的电动清洗工具，尤其是一种用于分时租赁的，清洗轿车外部的洗车机；以及用互联网对其进行租赁管理的方法。
背景技术
[0002] 本发明是基于同发明人下述专利技术的再创新：《公用洗车装置》申请号：201810080947.6；《洗车装置与注水方法》申请号：201810340238.7；《可拖行清洗机》申请号：201810509987.8 ；
上述技术，是为了实现这个目的：“效仿‘摩拜’共享单车，实现充电式自助洗车电动工具的分时租赁；让广大私家车主，在自己的车位里，利用晚饭后的闲暇时间自助洗车”；换句话说，就是自由的空间和自由的时间里，分时租赁电动工具，自己动手洗车。然而我们在提交这些专利申请之前，没有足够的实践，也就是说上述技术多半是构思。通过许多模型制作后的实践，对上述技术利弊总结如下。
[0003] 上述技术，创新优势突出点包括
一. 水管的中段设计手柄（左手柄），其上的按钮控制水泵工作，效果突出，水管不憋压，摒弃了典型水枪上复杂的阀门，不但结构简单耐用、用户牵引时手感更好，还有利于水枪轻巧，充当刷子的柄。
[0004] 二. 左手柄上整合进水接头，也就是用于牵引小车的水管有两根，分别进水和出水。这种设计效果好：用户将左手柄往注水台上一插，一个动作完成注水。倘若模仿加油站的加油装置设计，注水口设计到水囊上，则用户不仅弯腰受累，还要找寻接口和关闭接口，或许难以一手完成。
[0005] 上述技术的不足，也是本发明要完善之处包括
1.水管的收纳难题；
水管的长度大约是两米，这么长的水管，且中段有手柄，用后如何规整、便捷的收纳之；使用中如何便利用户解放双手；上述技术里，没有具体结构设计上的体现。CN201810080947所披露的小车底盘可翻折的技术方案，设想用户将水管细心卷曲后塞入小车内，再翻折底盘盖上。实践之后发现这不现实，因为该过程需要耗费用户十分钟，且用户是蹲在地上操作的，且水管很肮脏、富有弹性，新用户第一次成功的收纳经历了至少三次的失败。更头痛的是，收纳好之后，水管上、脚轮上的污渍在小车内淤积，用户体验糟糕。
[0006] 此外，用户在注水的时候，水枪无处安放，悬垂晃动容易磕坏。换言之，需要设计一种结构简单可靠，使用便利的装置，它不但能实现收纳，更重要的是让各种用户体验有机结合，促使用户主动积极的去遵循既定的流程。
[0007] 2.水囊结构的难题；
水囊必须有侧面扶持，防止其满水之后侧翻，这个扶持的装置，CN201810080947技术中是直接外露，和水囊紧固的。如此，则水囊与扶持装置的紧固处，容易应力集中而疲劳破损。在生产工艺上也会遇到难题，因为水囊是需要考虑密封防水的，难以使用铆钉，螺丝等寻常紧固件，只能依赖热塑等工艺。也就是说CN201810080947技术里的水囊和扶持的结构，容易坏；且外形复杂缝隙多，容易积累污渍；成本高，拆解维护难。
[0008] 并且，CN201810080947技术里，如其附图所提示的，水囊的进出水接头，都露在外面，这就很不适合作为公共用品，因为管子容易被人拔掉，水管的弯折也容易导致进水受阻或者水管过早损坏。繁杂的水囊外构造，也不利于印刷广告图案。
[0009] 换言之，此前的水囊设计思路，是模仿汽车轮胎，一层布料制作，既要考虑防水密封，又要考虑紧固，又要考虑耐磨防刮擦，还要防扎破。
[0010] 3.洗车机充电和存储的难题；
前述技术给出的提示是采用网格柜子，对多台洗车机进行分别仓储，类似于邮政的快递柜，手机扫码开仓取件。但是充电插孔要怎么去准确对接，没有具体结构设计；洗车机的脚轮必定有大量污渍，这个要怎么一个结构设计，便利清洁，也没有提示。
[0011] 并且，在实践中，我们发现居民社区的户外不适合布设柜子，因为很多居民楼靠近墙面的地方，地面是花坛或者水沟；柜子不但生产成本很高，且物业公司拒绝柜子摆设在户外，只许摆设在架空层下，场地费也高。也就是说柜子仓储的技术方案并不实用。
[0012] 4.水枪，刷子和洗车液的难题；CN201810080947技术中，水枪和刷子一体化设计，洗车液葫芦与左手柄对接，它们被设想为用户私藏，使用时候插接。实践中发现这样很繁杂，难以运营。因为共享经济成功的关键点在于用户马上体验，例如共享单车，手机扫码之后立即开锁骑行。然而CN201810080947这个设计意味着，用户要想体验，必须先网购一把水枪。[0013] 这是明显的设计失误，不切实际！我们必须让用户，手机扫码租赁后，立即可以用高压水流冲洗车身，只有这样，他们才会进一步有兴趣购买刷子和洗车粉之类的耗材。换言之，务实的设计要求是：水枪和出水管一体化。
[0014] 5.照明的难题；前述技术提示了，在左手柄设灯。然而在清洗车身侧面的时候，尤其是清洗车身低矮之处（裙部）的时候，左手柄的单个光源，由上往下照明容易造成阴影；这
是因为轿车的低矮处，通常设计成横截面倒梯形；偏偏此处污渍聚集最多，是清洗的重点。[0015] 6.注水时候插接和身份鉴别的难题：左手柄对接后，如何鉴别身份，从而定量注水，甚至限制用户的注水速度。左手柄和注水台，如何符合人机工学，既便利脱离又能准确插接；接口等装置具体的结构设计，前述技术没有提示。
[0016] 7.校验水囊里水是否放空的难题；前述设计没有细致的结构设计来提示，如何确保每一个用户在归还洗车机的时候，水囊都是放空的。设计上，要实现水囊没有放空就拒绝上锁，并给与用户以提示。
[0017] 8.开锁之后误碰，导致借出的瞬间又上锁视为归还。这种现象在江苏省昆山市的有桩公共单车“普信达”上频繁出现；在洗车机的锁定设计上也是一个难题。
[0018] 9.污渍的积累难题；工具用完后难免会沾染污渍，尤其是小车的脚轮和水管，所以定期冲洗机身是必不可少的维护工作，那么在设计上就要考虑到清洁机身的维护需求。前述技术里的网格柜子方案，就不适合进行清洁维护。例如工作人员使用高压水枪冲洗工具，那么工具以及充电装置，都要有合适的防水能力，类似“速递易”的网格柜子通常用钢板冲压焊接制成，这是容易生锈的，尤其是焊接处。且每次冲洗都要开柜子门，也是麻烦的，对冲洗后的污渍疏导也是麻烦的。
[0019] 10.用户随时关注水量、电量，以及洗车机和手机APP有机结合的难题；需要让用户不必弯腰，稍微扭头就能持续知晓工具的电量（或/和）水量。时刻知晓水量和电量，避免洗到一半，泡沫都没冲干净，水就空了。
[0020] “摩拜单车”的手机APP沦为纯粹的单车钥匙，收视率低导致广告收益少，前车之鉴，后事之师。需要将手机APP和洗车设备有机结合，以合理的管理机制，赢得更多眼球。[0021]
本案技术，旨在解决上述难题，是制作了大量模型实践后的优选方案的总结。实践中发现，租赁用的电动工具，相比贩卖用的电动工具，设计难度大多了，需要更多细致和全面的考虑用户体验、耐用度、生产成本和便捷维护。
[0022] 共享经济的关键点“用户到手就用，用完一丢，拍拍手就走；最好是用户免费，第三方付费”，本发明，就是要将此关键点落实到功能实现，和具体的结构设计上，解决上述技术里的难点，并且要实现各个优点有机结合，相辅相成。
[0023] 综合考虑了性价比，装配工艺，耐用度。当前比较合适的的生产工艺例如：PVC布料热压缝合的水囊；PVC软胶注塑成型的水囊接口，与水囊热压粘合；帆布外套保护水囊；钣金冲压的墙上托架；尼龙加玻纤材质注塑成型的小车外壳，以及水枪；海绵结合PP塑料
的刷子；形似绿豆的颗粒状洗车粉。
发明内容

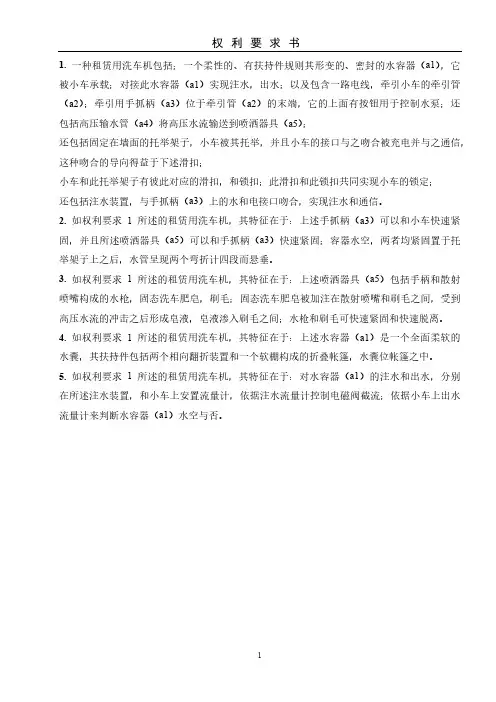

[0024] 基础方案：如附图8所示，
洗车机包括；一个柔性的、有扶持件规则其形变的、密封的水容器（a1），它被小车承载；对接此水容器（a1）实现注水，出水；以及包含一路电线，牵引小车的牵引管（a2）；牵引用手抓柄（a3）位于牵引管（a2）的末端，它的上面有按钮用于控制水泵；还包括高压输水管（a4）将高压水流输送到喷洒器具（a5）。
[0025] 还包括固定在墙面的托举架子，小车被其托举，并且小车的接口与之吻合被充电并与之通信，这种吻合的导向得益于下述滑扣；
小车和此托举架子有彼此对应的滑扣，和锁扣；此滑扣和此锁扣共同实现小车的锁定；
还包括注水装置，与手抓柄（a3）上的水和电接口吻合，实现注水和通信。
[0026] 更进一步的、
一，上述手抓柄（a3）可以和小车快速紧固，并且所述喷洒器具（a5）可以和手抓柄（a3）快速紧固；容器水空，两者均紧固置于托举架子上之后，水管呈现两个弯折计四段而悬垂。（参考附图1）
二，上述喷洒器具（a5）包括手柄和散射喷嘴构成的水枪，固态洗车皂，刷毛；固态洗车皂被加注在散射喷嘴和刷毛之间，受到高压水流的冲击之后形成皂液，皂液渗入刷毛之间；水枪和刷毛可快速紧固和快速脱离。（参考附图2）
三，上述水容器（a1）是一个全面柔软的水囊，其扶持件包括两个相向翻折件和一个软棚构成的折叠帐篷，水囊位帐篷之中。
[0027]
对于前述的几大难题，对应的发明内容如下：
一、
水管中段的左手柄，上面有快脱紧固件，和小车车身实现快速紧固和脱离；并且水枪上也有快脱紧固件，和左手柄实现快速紧固和脱离。
[0028] 如此一来，使用完毕后，水管实现了四个弯折而耷拉着，不必刻意收卷。以水管总长度两米计算，四弯折后，悬垂长度仅半米。水管的收卷难题被解决，水管外置也利于维护清洁时候，直接用高压水流冲洗水管外部的污渍。
[0029] 这个设计，不仅有助于使用完毕之后的整体收纳；同样有助于注水时用户解放双手，因为整机刚取用时，水枪就紧固在左手柄上，注水时，无需在意水枪的安放。这样，用户可
以在注水时暂时（注水耗时约几分钟）离开，进行其他活动（刷卡，再将刷子插接到贩卖机上购买洗车粉、观看视频广告等）。
[0030] 二、
水囊和扶持装置不再直接紧固，而是将蓄水功能和防护需求剥离开来，类似于衣服的内衣搭配外套。水囊的外面套一个外套，这个外套好似帆布帐篷，让水囊住进帐篷里享受防护，又能自由活动；换言之，扶持装置和外套共同扶持、并防护水囊免扎破，水囊的功能单纯为了蓄水。
[0031] 外套和扶持装置紧固，紧固工艺就简单多了，可以使用铆钉；拆解维护也简单多了，脱掉外套就能拽出水囊，进行替换；这样也更容易实现整机的简洁外观，便利印刷外部图案。[0032] 三、
摒弃网格柜子，采用墙上托架来存储小车，托架的表面贴近小车的腹部。小车的腹部具有滑扣与托架紧固。更进一步的，小车的尾部有充电插孔和锁扣，滑扣的滑动行程，适应锁扣和充电插孔的吻合。
[0033] 四、
摒弃洗车液和瓶子，采用颗粒洗车粉，犹如绿豆、弹珠大小的颗粒，直接用高压水流冲刷这些颗粒，让其在狭小空间内弹跳碰撞，逐渐释放皂液。基于颗粒状洗车粉，实现水枪和刷子的结构创新。水枪和出水一体化，不可脱离，刷子可以和水枪快脱紧固实现组合，组合之后水枪充当刷子的手柄，洗车刷上有狭小空间可以容纳洗车粉，此空间正对着紧固之后的水枪喷嘴。更进一步的，此空间的开口处，可以设置洗车粉颗粒防滚落装置。例如塑料弹片，或者鬃毛遮挡，使得洗车粉颗粒被塞入后，刷子和水枪组合之前，不论怎么一个体位拿着，颗粒不容易滚落；此装置并不妨碍和水枪的组合。
[0034] 如果洗车粉被做成胶状，也就是类似牙膏的粘稠状态，这被视为颗粒状洗车液的变相手段，因为颗粒严重受潮之后的状态和胶状相似。在实践中，会有颗粒状洗车粉定量贩卖装置，显然实现胶状洗车粉的定量贩卖也是容易的，但是胶状洗车粉的方案应该是一种变劣的方案。因为，胶状在冬天的户外容易冰冻；贩卖机长期闲置之后，容易堵塞喷嘴。[0035] 五、
除了在左手柄设置电灯，还可以在小车的水囊扶持装置上设置电灯，尤其是水囊搭配外套的方案，为这个设计创造了可能性。因为不论水囊如何形变，外套都始终如一，扶持装置会始终直立。换言之，此方案和水囊加外套方案，是有机结合。
[0036] 六、
左手柄和注水台的电子对话（读写信息），通过直接的电路插头，或者非接触式的对话，例如RFID装置。对话的主要内容是识别机器的身份，从而通过注水台里的流量计，依据用户身份所对应的资质，实现定量、限速注水（例如高级客户被快速，大量注水；免费客户慢速，少量注水）。
[0037] 插接的紧固件，实现左手柄上注水接口和注水台上接口和电子对话接口之吻合的导向，快捷上锁，快捷解锁。例如：A方案，导轨搭配碰扣，左手柄以倾斜向下方式插入，再次按压解锁。B方案，旋转方案，例如左手柄先插入，再旋转半圈；旋转中心是注水接口，旋转的外围是螺纹和电子对话接口；解锁则反向旋转。C方案，电磁铁吸合。下述的具体实施方式中，左手柄是A方案，该方案外形符合人机工学，结构简单，经济耐用；用户初次体验好理解。
[0038] 七、
注水台的出水水路和小车内部出水水路，分别设施流量计；注水时注水台记录水量，随后和托架处单片机电子对话；洗车作业时，小车里的单片机也记录消耗的水量；当机器被归还上锁时，小车里的单片机，和托架处单片机电子沟通，从而知晓水囊放空与否。没有放空水囊的小车，会被立即解锁，强弹簧弹回（避免误碰再锁），并向用户警示。
[0039] 八、
为了防止解锁后，稍微触碰小车立刻又上锁。那么在解锁的方向上，加装一个弹簧，迫使用户上锁必须费力推入。
[0040] 九、
托架上的充电孔，锁扣，充电插头完全防水；小车以及左手柄也完全防水。除此之外，小车的后轮比前轮（转向轮）大，且轮子有辐条。当高压水流冲击辐条后，轮子可飞快旋转，甩掉污渍。
[0041] 十、
左手柄上设置水量和电量显示器；
水电定量配额，按需租赁。手机的APP不止用于扫码解锁，还用于租赁之前预定水量和电量；换言之，迫使用户在使用之前，就预估水量和电量，按计划租赁；这样不但有利于节约水和锂电池消耗，还能提升设备的翻盘率（否则浪费时间去充电）。
[0042] 也就是说，用户租赁之前，在手机APP里有一个选择水量和电量，知晓剩余配额的管理界面。两次租赁之间，有一个评价上次租赁时，水电量是否够用的调查界面（匹配轿车的肮脏程度）。
[0043] 数据处理方法：（例如每月限额一吨水一度电），每次用户以手机APP提交预定（例如此番轿车仅仅三分肮脏，节约起见，只注水半个水囊，用五成电池），此预定值经互联网告知服务器；用户此次租赁时，注水台以及小车从服务器查询此预定值，注水和洗车放电，据此限止。
[0044]
本文中一些术语的解释，以及该术语应该被视为具有代表性的广义（不只局限于字面意思）：快脱紧固件；例如：磁铁扣，纽扣，塑料搭扣，插接扣，钢丝弹簧扣等等；可以快捷的紧固，又可以快捷的解脱的紧固件。
[0045] 左手柄；左撇子是少数，多数人右手握水枪，故此用于牵引小车的这个手柄起名左手柄，而非限定仅允许左手握持。
[0046] 水枪；水枪泛指各种被抓在手里，能喷射水的装置；根据具体语境，有时刷子也被视为一种变相的水枪。
[0047] 水囊；水囊区别于水桶、水壶的最大特征是蓄水时的密封状态，以及材质可形变。这种特征的表现是，随着水量的递减或递增而发生外形的变化。换言之，水囊和水桶、水壶的最大区别是空气的填空与否，水桶、水壶里的水量递减时，空气就递增来填空。
[0048] 所以，用防水布料缝合而成的可密封容器，是水囊。使用PP塑料等耐弯折塑料，做成如手风琴一般的百褶外形，也被视作水囊。
[0049] 如附图3所示的水囊全面柔软，故此以门板搭配外套，围住四周以求稳定；又以门板的翻折实现折叠（兼而简言之：规则水囊的形变）。
[0050] 滑扣；是指，扣子嵌入到扣眼之中后，扣子的左右方向和上下方向的移动被限制，仅留下前后方向有短行程的移动可能。滑扣搭配电磁锁，将其前后方向的移动进行限制。从而实现锁定。
附图说明
[0051] 图1是小车将要上托架时状态；图2是喷水的手枪和刷子将组合时状态；图3是小车将要装配水囊和外套时的状态；图4是注水之前左手柄将要吻合注水台的状态；图5是左手柄结构换视角细说；图6是小车与水囊的进出水结构细说；图7是水囊满水时（隐藏外套或视为全透明外套）状态；图8是用户洗车作业时状态；图9是一种变相的水囊结构；图10是一种变相的托架、滑扣和上锁的结构；
提示：上述附图之中，缺失外套118的图，视为外套透明（为了便于展示外套内的结构）。
具体实施方式
[0052] 附图中的标识解释：
10清洗机；
101后轮，102前轮，103手枪，104出水管，105三道管，1000水囊，107进水口，108出水口；
109锁扣，191锁孔，192充电孔，193充电插，194弹力凸，115脚灯，
116直立管，117泵进水接口，111腹部扣子；
118外套，119提手，120腰带，121凹槽腰；
201泵开关，202活扣子，203磁铁，204喷嘴，
20左手柄，205手灯，206上嘴唇，207上卡扣，208子电插，209凸导轨；
122前盖子，123后盖子，124转轴，
30刷子：301海绵，302塑料鸭掌，303塑料空管，304活扣子，3041母的活扣子；
19充电桩：197扣子眼，190托架，40注水台；
403母电插，404凹导轨，405自来水管。
[0053] 上面是洗车机上各个功能电路接线草图；电机就是柱塞泵动力，用左手柄上的开关控制；
上面是注水台上各个功能电路的接线草图；简述：首先通过数据插通信来识别身份，随后依据流量计的计算，比对网络数据，通过电磁阀控制自来水的截止；各种流量和用户信息，通过显示屏展现给用户。
[0054] 上面是小车水路功能接线草图；柱塞泵位于水囊出水管路上，进行增压，增压后的水流自水枪喷洒而出；注水的水路留一个接口端子在手柄上（也就是前述的左手柄）。[0055] 结构功能简述：
附图1、
展示了小车和托架的关系，（此图中外套118透明）小车已经水空，123上面有铁片，左手柄20上的磁铁与之吸合紧固，手枪103则紧固在20上；故此整根水管104和105被两折为四段而垂下，克服冗长，实现了规整收纳。
[0056] 托架的表面，197孔洞外形如饭勺，小车腹部的车肚扣子111一旦嵌入后，用力推，则小车臀部相应的锁扣和接口，与托架根部的194、191、193吻合。194的作用就是迫使用户使劲推小车，才可上锁；一旦解锁，立刻被反推，避免稍一碰又误锁。
[0057] 附图2、
水枪和刷子通过紧固件304和3041对接之后，水枪的喷嘴正好对准里面容纳的洗车颗粒，或者胶泥状洗车液。高压水流将皂角因子冲刷释放，海绵301溢出大量泡沫。整个刷子的构造简单，成本低，重量轻；303和302由PP塑料注塑而成，303的底部有筛孔，而末端则有TPE软舌（或者鬃毛），软舌的作用是防止内部的颗粒落出来（相当于内开的盖子）。[0058] 附图3、
外套118可以是帆布制作而成的，厚实耐用；118和前门板123之间以铆钉紧固后，两者构成一个折叠帐篷，水囊1000住在这个帐篷内，水囊会有一定的活动余地，这样水囊的变形就不会牵扯到门板和外套也一起变形。120是外套末端的腰带，也就是一根钢丝扎带，用于将外套紧固到小车的121凹槽腰之内；这也有助于119提手的吃力，119只是普通的帆布提手，小车遇到台阶、沟壑时，双手提过去。
[0059] 水囊是用PVC塑料热压缝合的，上面的两个水口，107和108也是PVC的环状；与之对应的116和117的根部则是凸状，犹如酒瓶末端；两者吻合实现简单耐用的密封。[0060] 附图6来看，116属于注水管路的末端导管，其顶部还配有浮子，它是柔性的导管，插入水囊之中，确保注水水流始终位于水面。
[0061] 附图7当中的115会在天黑时，自动亮灯，得益于前后门板123持续的保持直立状态，灯光将有效覆盖车身侧面的下围，为用户清洗照明。
[0062] 附图4当中，209和404所构成的滑轨很关键，配合注水台的倾斜面，此滑轨完全位于用户的视线之中，有助于用户轻易对准各种接口。左手柄和手枪之间用磁铁吸合在右边，右边还有一个205用于空中照明。
[0063] 换言之，用户的左手既负责控制水泵，又相当于握着手电筒。注水的时候，左手又负责插接。水管104长度大约一米，此时被对折，悬垂高度仅半米，因此并不会垂到地面摩擦；这是一种优点。
[0064] 用户的洗车步骤如下（基于附图1里的装置，以第一人称描述；这描述是为了更详
细的诠释用户体验，因为用户体验是设计之源）：
我每月的免费配额是一吨水，一度电。观察到轿车是三分脏，所以我打开手机APP，预定五成水，五成电。
[0065] 到达楼下，手机扫码之后，听到电磁锁解锁的声音，对应的托架上绿色指示灯持续闪烁；我将小车取下来放地上，随后将左手柄掰下来；手握左手柄，牵引小车来到注水台，我将左手柄往注水台上一插，左手柄随即被紧固。
[0066] 随后察觉到水管的动作，明显的有水流自注水台，途经水管，注入水囊之中。随着水囊的膨胀，小车前后两块门板逐渐竖起来，当门板笔直树立（此刻门板明显有一个跨过限位处的弹跳）一会儿之后，注水停止。
[0067] 注水过程持续了大约三分钟，期间我注视着注水台附近的显示屏，显示屏播放的广告画面中，有OSD（on screen display）图形，展示进水速度和已经完成的注水量；所以我乐意看广告，也不必担心看广告错过注水完成。
[0068] 与此同时，我从轿车后备箱取出刷子，将刷子的端口对准洗车粉贩卖机，贩卖机的尖嘴插入端口；按钮之后，颗粒状洗车粉落入刷子之中，抽离刷子，颗粒并不会掉落，因为刷子端口的鬃毛已经弹回盖住了端口。
[0069] 注水完成后，我将左手柄用力往下压，左手柄解锁后被抽出。于是我左手握着手柄，右手拿着刷子，牵引小车前往轿车。到达后先将刷子搁到车顶，右手将紧固在左手柄上的水
枪掰下来，对准轿车挡泥板等重污渍，左手按手柄开关，高压水流冲洗。
[0070] 左手柄上有电量和水量显示器供我随时观察。冲洗到一半水量之后，我将刷子对接水枪，并按住左手柄上的低压按钮，此时刷子上的海绵溢出肥皂水，边刷边看见泡沫。刷到差不多的时候，我拔掉刷子，再次用水枪冲洗，冲掉泡沫（晚上洗的时候，左手柄和小车的电灯会自动亮起，和路灯似的）。
[0071] 洗车完毕后，我先将水枪紧固到左手柄，然后将小车拽回托架下面，将左手柄往小车的门板上一放，磁铁就粘上了。然后我将小车捧到托架上，稍微挪动小车，让它腹部的滑扣吻合托架，然后用力一推，上锁。
[0072] 但是，机器马上被解锁又弹回来了，托架上的指示灯闪烁提示“水未放空”（看来小车和托架电路插接的一瞬间，两者对话了）。取下后持续喷水放空水之后，左手柄有指示灯提示水量已空，再次上托架，用力一推上锁，有成功提示。
[0073] 随后我的手机会有信息提示，对我的洗车进行调查，问我此番的车是几分脏，感觉水量和电量过多还是欠缺，我如实提交信息；系统提示我，会帮我记忆，帮助下回给出建议。甚至还建议我下次对车身的肮脏提交照片或者视频，有利于利用图形识别云计算，避免肮脏程度的主观描述的不准确。
[0074] 清洁维护：工人对机器的清洁过程，他们直接解锁一台洗车机后注水，水枪对准托架扫射；当高压水流冲击小车轮子的辐条时，轮子快速转动，将污渍甩出，并且轮圈持续迎击水流，不留死角。
[0075] 上述实施方式的优点（有机结合，环环相扣）举例以下：
一、所述的水管收纳方案，不仅实现了水管的收纳，更重要的是实现了整个用户体验流程，前后步骤的有机结合；例如：洗车完毕，用户会主动将手枪103紧固到左手柄20之上（用户才能解放右手，一只手将小车拽回去）；
又例如：后门板123在洗车完毕之后依旧是树立的状态，那么拖行过程中，有利于展示广告。而到达托架处的时候，用户将左手柄往123上面一拍，一个动作完成门板的关闭和水管的收纳。
[0076] 二、托架方案；附图1里的托架，采用不锈钢板冲压制作，对比去年的发明（铁柜子仓储），不但成本低，占地面积小。用户体验也好：视野好、双手活动空间大；工人清洗维护便利。托架方案也和水管收纳方案构成了有机结合，因为托架周边的空间有利于水管悬垂。
[0077] 三、水枪和左手柄的活动紧固，让水管对折收纳，既确保了托架之上的收纳，又能
防止牵引小车的时候，太长的管子垂到地上磨损。还解放了用户的右手，用于拿刷子。[0078] 可能的变劣方案，下述甲乙丙丁庚等等均应该被视为本发明的变相：
甲、三个脚轮，例如转向轮只用一个；评论：稳定性明显不如四个脚轮；
乙、直接在左手柄上设置锁扣和充电插头，摒弃托架，左手柄扎堆插在某处上锁并充电。评论：这样相当于将小车摊开在地面存储，浪费空间；
丙、摒弃水囊，弄个塑料大水壶替代之，然后在水壶上弄个进气孔。评论：不但浪费存储空间，并且小车在转弯的时候，水的晃动会导致小车容易侧翻；
丁、摒弃左手柄上的注水口，注水管延伸到水枪上，让用户将水枪插到注水台上注水。评论：不但结构上多此一举，还导致水枪变笨重，用户手感差；
庚、省却左手柄上的注水接口，相应的也省却了对应的注水管道。注水台模仿加油站加油机的设计，有一根水龙垂下；用户蹲下来，手捏水龙咬住水囊上的进水接头，开启水龙的阀门来注水。评论：让人久蹲是用户体验的大忌。
[0079] 水囊方案的变相；
如附图9所示：b3是pp塑料制成的百褶构造的水囊，形似手风琴；这种结构的水囊收纳不是对折，而是压缩；水满之后不佐以扶持容易侧歪。所以规则其形变的扶持装置包括拉闸门
b1和砧板b2。评价：这种设计结构复杂，生产工艺要求高，功能优势并不明显；并且不利于印刷图案来展示广告，不只是百褶结构造成的，即使弄个外套也不适合；因为它的外形会随着水量的减少压缩，导致广告图案变形。
[0080] 托架的变相、
附图10所示为一种变相的滑扣技术方案；图中的托架有个形似大坑的变相扣眼e4，而小车则对应一个变相扣子e2，将小车推入嵌套，锁具e3和小车上面的凹坑e1吻合，实现锁定。充电接口整合到锁具e3之上，如此设计，则锁具和接口在车头而非车尾。点评：这个方案仅有形式区别，没有凸出优势。
[0081] 通过本发明的启发，要实现将小车锁定到墙上充电，还有很多的变相方案，例如在小车的臀部上沿设置挂钩，下沿设置充电接口，与墙上的相应装置吻合，双手捧上，搭而扣之。
[0082] 左手柄上注水接口的变相、
附图4里的左手柄和注水台的吻合，位于视野内的滑轨，以及注水台的倾斜很重要，它优化了用户体验，用户对准滑轨一压，就实现吻合。
[0083] 变相的方案，例如：摒弃滑轨，在注水接口上设置螺纹，先插入再旋转，电接口则
位于螺纹外圈。螺纹方案评价：插接时，用户的视野和手的人机工学会矛盾（螺纹位于拳头背面，视线遮挡了），如果将螺纹做大做明显，左手柄就太笨重，难于收纳。
[0084]
综上所述：
本发明一一克服了去年多项发明技术里的缺陷，各种创新设计不仅发挥了应有的功能，且相互之间有机结合、环环相扣，实现了优秀的用户体验。从而，以创新的设备，结合当前互联网时代，共享经济管理模式。帮助广大私家车主，在自由的空间、自由的时间里，免费租赁电动工具，自己动手清洁轿车；得益于本工具所具有的良好的广告价值，费用由第三方车厂，车险公司承担。
超声波清洗机说明书 目录 一、概述 二、技术参数 三、使用环境 四、使用方法 五、注意事项 六、售后服务 七、出厂配置 文案大全
一、概述 1、清洗原理 超声波清洗机是由超声波信号发生器（电源）产生的高频振荡信号通过换能器（振子）转化成高频机械振荡并传播到液体中，超声波在液体中疏密相间地向前辐射并产生数以万计的微小气泡，这些气泡在传播过程中的负压区形成、生长，而在正压区迅速闭合，在这种被称之为“空化效应”的过程中，气泡闭合可形成上千个大气压的瞬时高压，连续不断的产生的高压就像无数小“爆炸”不断冲击物体表面，使物体表面及缝隙中的污垢迅速剥落，从而达 文案大全
到清洗目的。 数控系列超声波清洗机采用LED人机交互界面，数字显示，友好清晰，直观方便。该机性能稳定、可靠，深受广大用户的喜爱。 2、用途 TH系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备，工作可靠，效率高，输出功率稳定。广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗；金属非金属结构件电镀前的处理；电子、光学、仪表等精密部件的清洗；饰品、贵金属、稀有金属的清洗；微粉分级处理及过滤筛的清洗；化纤 文案大全
喷丝头、喷丝板的清洗；汽修行业发动机、油泵油嘴、化油器的清洗；生物化验室中的提取、除气及医疗器械的清洗等诸多领域。 3、性能特点 （1）清洗效率高，能批量处理被清洗物。（2）清洗效果好，不损坏被清洗件，被清洗件清洁度整体一致。 （3）操作工人不接触清洗液，安全可靠，省时省力。 （4）特别适用于清洗几何形状复杂的工件，无孔不入，无微不致。 二、技术参数 1、超声功率：300 W（数显，40%-100%功文案大全
营业指导手册 一、目的 为了让代理商尽快了解、掌握自助洗车业务的运营知识，尽快取得成功，特作指导手册。 代理的成功就是我们的成功，让代理相信跟我们学习就能成功。 二、项目的介绍 1、给代理商的 随着中国经济的飞速发展，越来越多的汽车进入了家庭，洗车服务需求极速增加。对于洗车机以及洗车设备的需求也在快速增长。 以北京、上海为例，2014年，北京汽车保有量为537万辆，上海也达到了300多万辆。由此可见，中国汽车后市场的发展潜力非常巨大。而按照平均5-8天洗一次车，1年洗车50次车计算，每次收费20元，全年仅私家车每年洗车消费将达到1000多亿元！随着中国人力成本和房地产价格的不断攀升，洗车的价格还将会继续上升。 其次，仅就洗车行业说，按平均每5天洗一次车，私家车洗车的次数将达到70亿次/年左右，而目前我国的汽车美容店及马路边的摊位式洗车位，全国也不足16万家，这就意味着平均每家洗车店每年要洗4万多辆私家车。而基本上全国所有的大中型城市的市中心是不允许设立洗车店的，大多数洗车店都设立在城市的外围。在这样的环境下，车主不仅面临着洗车要排队等候，还要开很远的距离才能洗上爱车，回来的路上碰到刮风下雨，洗了也是白洗，逢年过节就更加不用说了，贵且不说，而是没地方洗。
有没有一种更方便、更经济的洗车方式呢郑州伟鼎科技洁洗卡自助洗车机就可以最大限度的解决这个问题。 、 （1）洁洗卡自助洗车机的优点 a、方便快捷，随时随地，有自助洗车机的地方就可以随时洗车； b、省时省钱，5-10元洗车，无需排队，节省时间，刷卡操作即可； c、节能环保，省水省电，操作简单； d、全天24小时营业，全年无休； e、安装方便、故障率低。 f、设备成本低、投入小。 （2）利润分析 洗一辆车我们按照大约5元钱来分析： 我们设定一元给予1分钟清水或30秒钟泡沫洗车液，大约5分钟洗完车 * 本机千瓦/时，每分钟用水10L（5*10=50L） 按电费1元/度，水费5元/方，计算如下： 电费：1元*（千瓦）/60（分钟）*5（分钟）=元/辆 水费：5元/1000（升）*50（升）=元/辆 泡沫洗车液每桶100元（市面上最好的龟牌洗车水蜡），18L/桶，1升原液大约洗50辆车，洗一辆车100/（18*50）=元 利润计算结果： 1.洗车成本：++=元
目 录 摘 要.................................................................... I Abstract................................................................. II 第1章 洗车机发展情况综述. (1) 1．1 前言 (1) 1．2 国内外洗车机发展的现状 (1) 1．2．1 国内洗车机发展的现状 (1) 1．2．2 国外洗车机发展的现状 (3) 1．3 洗车机的优点和不足 (5) 第2章 总体方案设计....................................... 错误!未定义书签。 2．1 电脑洗车机概述 ................................... 错误!未定义书签。 2．2 方案的拟定 ....................................... 错误!未定义书签。 2．2．1 隧道式电脑洗车机 ........................... 错误!未定义书签。 2．2．2 往复式电脑洗车机 ........................... 错误!未定义书签。 2．3 方案选择 ......................................... 错误!未定义书签。 2．4 方案分析 ......................................... 错误!未定义书签。 2．5 方案设计 ......................................... 错误!未定义书签。 2．5．1 洗车机的组成及技术参数 ..................... 错误!未定义书签。 2．5．2 洗车机控制过程的设计 ....................... 错误!未定义书签。第3章 电气元件的选型..................................... 错误!未定义书签。 3．1 低压断路器的选择 ................................. 错误!未定义书签。 3．1．1 低压断路器的结构及工作原理 ................. 错误!未定义书签。 3．1．2 低压断路器的型号选用 ....................... 错误!未定义书签。 3．2 接触器的选择 ..................................... 错误!未定义书签。 3．2．1 接触器的结构及工作原理 ..................... 错误!未定义书签。 3．2．2 接触器的型号选用 ........................... 错误!未定义书签。 3．3 光电开关的选择 ................................... 错误!未定义书签。 3．3．1 光电开关的工作原理 ......................... 错误!未定义书签。 3．3．2 光电开关的分类 ............................. 错误!未定义书签。 3．3．3 光电开关的型号选用 ......................... 错误!未定义书签。 3．4 控制按钮的选择 ................................... 错误!未定义书签。第4章 电气控制系统电路设计............................... 错误!未定义书签。 4．1 电动机的选择 ..................................... 错误!未定义书签。 4．2主电路的设计 ...................................... 错误!未定义书签。 4．3控制电路的设计 .................................... 错误!未定义书签。 4．4模拟电路的设计 .................................... 错误!未定义书签。第5章 硬件系统设计....................................... 错误!未定义书签。 5．1 系统控制要求以及控制分析 ......................... 错误!未定义书签。 5．2 输入/输出点的确定 ................................ 错误!未定义书签。 5．3 CPU模块型号选择 .................................. 错误!未定义书签。 5．3．1 主机模块简介 ............................... 错误!未定义书签。 5．3．2 CPU模块选型 ............................... 错误!未定义书签。
目录 一、编制说明 (1) 1.1编制依据 (1) 1.2编制目的 (1) 二、工程概况 (1) 三、施工准备 (2) 四、施工方案 (2) 4.1洗车台布置情况 (2) 4.2施工工序流程图 (3) 4.3施工工艺 (3) 五、安全文明施工 (4) 5.1安全保证措施 (4) 5.2文明施工措施 (6)
一、编制说明 1.1编制依据 1、贵阳市城市轨道交通工程安全文明标准化图集 2、贵阳市关于碴土运输清洗的有关规定 3、水井坡站一期围挡范围 4、兴筑西路站～水井坡站区间竖井围挡范围 1.2编制目的 为了不污染城市道路，文明施工，施工现场进、出的车辆（拉土车、混凝土罐车等）必须冲洗其上面的泥土等建筑垃圾。 加强工地文明施工管理，提高碴土清运管理水平，避免和减少碴土清运对城市环境造成影响和污染。共同推进生态文明示范城市的建设，巩固国家卫生城市和全国文明城市的成果。 二、工程概况 水井坡站主体为双层单柱双跨箱形结构，总长189.6m，标准段结构总宽为19.9m，总高13.23m，主体采用明挖法施工，桩撑支护体系，开挖土石方约124236m3。水井坡站南、北大门附近均设置洗车平台及三级沉淀池一个，两侧洗车平台设计尺寸均为长6m×宽4m×高2m，三级沉淀池设计尺寸均为长6m×宽2m×高2m。 兴筑西路站～水井坡站区间，设计里程为：YDK18+741.914～YDK19+976.888，区间隧道全长1234.974m。采用矿山法施工。隧道
拱顶埋深14.5～39.6m，线间距为12m～17m。开挖土石方93250m3。竖井场地内洗车平台设计尺寸均为长6m×宽4m，三级沉淀池设计尺寸均为长6m×宽2m×高2m。 三、施工准备 1、人员：现场副经理1人、技术主管1人、技术员1人、安全员1人、测量员3人、施工工班6人。 2、机械：挖掘机2台、电焊机2台、风镐2把。 3、材料：钢材761.16kg 、C25砼3.1m3。 四、施工方案 4.1洗车台布置情况 为了保持一个干净的施工环境，防止污染路面，在水井坡站南、北两侧大门附近和兴～水区间竖井设置洗车池一个，防止外出车辆将工地泥土带出。 根据设计实际情况，征拆红线、围蔽围挡距基坑距离很近，受施工场地限制，不能完全按照贵阳市城市轨道交通工程安全文明标准化图集的洗车槽设计，本方案考虑按照贵阳市城市轨道交通工程安全文明标准化图集的标准冲洗平台尺寸施工，平台下方设置沉淀池代替洗车槽。冲洗车辆后的废水经过三级沉淀池沉淀后排入市政污水管道，避免造成污染。 具体设计情况及布置情况详见附图：

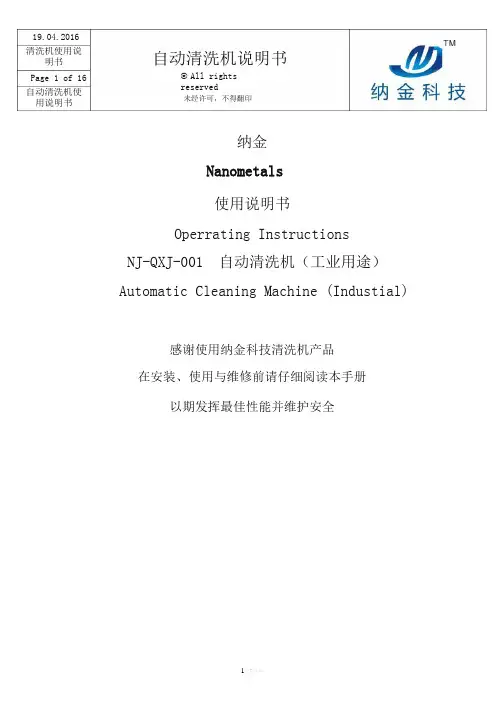

19.04.2016 清洗机使用说 明书 自动清洗机说明书 All rights reserved 未经许可，不得翻印 Page 1 of 16 自动清洗机使 用说明书 纳金 Nanometals 使用说明书 Operrating Instructions NJ-QXJ-001 自动清洗机（工业用途） Automatic Cleaning Machine (Industial) 感谢使用纳金科技清洗机产品 在安装、使用与维修前请仔细阅读本手册 以期发挥最佳性能并维护安全
