编号：AQ-GL-00772 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 工艺管道安装安全技术交底Safety technical disclosure of process pipeline installation
工艺管道安装安全技术交底 备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。一个出过安全事故的企业，不管在劳 动者还是消费者的心中都是没有可信度的。所以只有加强企业的安全管理，才能树立良好的企业形象，从而 赢得市场。 一、技术质量要求 1、所有的焊工要求持证上岗，并经茂石化考试合格后方可上岗，焊工证随身携带备查；焊条应按说明书的要求进行烘培干燥。施焊过程中，焊条应放在焊条保温桶内保持干燥。 2、工艺管道预制安装 ⑴焊接之前应对管道内部清洁度进行再次确认和处理，确保管子内部清洁、无杂物后方可施焊。 ⑵由于本项目材质比较复杂，领取材料时一定要按照下表查看色标，以免领错材料。 管子、管件材质色标表 材质管子管件法兰色标 碳素钢202020无色标 不锈钢304L304L304L无色标
螺栓(螺母)材质色标 螺栓(螺母)材质色标色标位置 35CrMoA/30CrMo红色端部 ⑶本工程一般DN≤50mm的管道全部采用氩弧，其他管道焊接采用氩电联焊方式，焊材选用见下表： 焊接材料选用表 钢种焊丝焊条 20#TIG-50J427 00Cr19Ni10TGS-308LE308L 20#+0Cr18Ni9ER309NC39、RNY309 ⑷管道焊口组对质量应符合以下要求： a管口应做到内壁平齐，其错边量不应超过壁厚的10%，且应≤1mm； b焊接坡口应经砂轮打磨，坡口应整齐光洁，坡口表面的油污、锈蚀和坡口两侧各10～15mm范围内的氧化层应清理干净，清理范围内应无裂纹、夹层等缺陷。
技术交底书 交底单位名称：编号： 工程名称雨污水管道 设计文件图号设计图04号 施工部位/内容闭水试验 交底日期2013年9月2日 一、使用范围 *******雨水管道Y64-Y65段D1650钢筋砼二级管。 二、施工技术要求 1.试验条件 对于雨水砼管道，按照《给水排水管道工程施工及验收规范》GB50268-2008要求，在闭水试验前施工现场须具备以下条件： ⑴管道及检查井的外观质量及‘量测’检查均已合格； ⑵雨水管道闭水实验时两端采用砖砌封堵，砖墙厚度为24cm，砌筑时采用M10砂浆，砂浆必须饱满，两侧抹30mm的水泥砂浆抹面，雨水管与此30mm厚的水泥砂浆抹面接触的部位封堵严密，牢固。墙体砌筑共2道，位置分别在Y64和Y65端头处。 ⑶在Y64-Y65之间的管道，管材连接缝必须用1:2水泥砂浆抹死压实，并由专人进行养护，不得出现裂缝、脱落等质量问题。 ⑷砖墙砌筑完毕后，对墙体进行加固处理。 ⑸实验用水从就近小溪抽取。 ⑹实验结束后及时安排水泵将管内水排除。 2.试验程序 在具备了以上闭水条件后可进行管道闭水试验。试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。试验各阶段说明如下： ⑴注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上游井口高度，并在上游井口用防水记号笔画横线作标记。注水过程应检查管堵、管道、有无漏水和严重渗水，在侵泡管1天后进行闭水试验； ⑵闭水试验：当试验水头达上游管内顶以上2米时开始计时，观测管道的渗水量，直到观测结束时，不断地向实验管段内补水，保证实验水头恒定。渗水量的观测时间不得小于30分钟，渗水量不超过规定的允许渗水量即为合格。 附件：无压力管道严密性实验记录表
工程名称:哈尔滨市污水处理厂污泥处置工程设备安装工程管道安装质量技术交底 审批: 审核: 编制:
黑龙江省安装工程公司 哈尔滨市污水处理厂污泥处置工程项目部 2014年03月26日 质量技术交底记录 工程名称：哈尔滨市污水处理厂污泥处置工程设备安装工程
交底人签字：监交人： 黑龙江省安装工程公司 哈尔滨市污水处理厂污泥处置工程项目经理部 2014年03 月25日 工艺管道安装质量技术交底 一、主要工程实物量
二、总则 1、管道安装前应具备下列条件 （1）与管道有关的土建工程已检验合格，满足安装要求，并已办理交接手续。 （2）与管道连接的机械已找正合格，固定完毕。 （3）管材、管件已验收合格。 （4）阀门水压试验完毕。 2、管道安装时，应检查法兰密封面及密封垫片，不得有影响密封性能的划痕斑点等缺陷。 3、法兰连接应与管道同心，应保证螺栓自由穿入，法兰螺栓孔应对中安装，法兰间应保持平行，其偏差不得大于法兰外径的1.5%。且不得大于2mm，不得用强紧螺栓的方法消除歪斜。 4、法兰连接应使用同一规格螺栓，安装方向应一致，螺栓紧固后应与法兰紧贴，不得有楔缝，需加垫圈时，每个螺栓不得超过一个，紧固后的
螺栓与螺母宜齐平。 5、管子对口时应在距接口中心200mm处测量平直度，当管子公称直径小于100mm时，允许偏差为1mm，当管子公称直径大于或等于100mm 时，允许偏差为2mm，但全长允许偏差均为10mm。 6、管道连接时，不得强力对口，加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。 7、管道安装的允许偏差应符合下表规定 9、对于与机器相连的管道、管接前，应在自由状态下检验法兰的平行度和同轴度，且允许偏差见下表 10、管道安装时应及时固定和调整支吊架。支、吊架位置应准确，安装应平稳牢固，与管子接触应紧密。 11、管道导向支架和滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象，其安装位置应从支承面中心向位移后方向偏移，偏移量应为位移量的1/2，或符合设计文件的规定。
第1页共2页工程名称雨污水管道 设计文件图号设计图04号 施工部位/内容闭水试验 交底日期2013年9月2日 一、使用范围 *******雨水管道Y64-Y65段D1650钢筋砼二级管。 二、施工技术要求 1.试验条件 对于雨水砼管道，按照《给水排水管道工程施工及验收规范》GB50268-2008要求，在闭水试验前施工现场须具备以下条件： ⑴管道及检查井的外观质量及‘量测’检查均已合格； ⑵雨水管道闭水实验时两端采用砖砌封堵，砖墙厚度为24cm，砌筑时采用M10砂浆，砂浆必须饱满，两侧抹30mm的水泥砂浆抹面，雨水管与此30mm厚的水泥砂浆抹面接触的部位封堵严密，牢固。墙体砌筑共2道，位置分别在Y64和Y65端头处。 ⑶在Y64-Y65之间的管道，管材连接缝必须用1:2水泥砂浆抹死压实，并由专人进行养护，不得出现裂缝、脱落等质量问题。 ⑷砖墙砌筑完毕后，对墙体进行加固处理。 ⑸实验用水从就近小溪抽取。 ⑹实验结束后及时安排水泵将管内水排除。 2.试验程序 在具备了以上闭水条件后可进行管道闭水试验。试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。试验各阶段说明如下： ⑴注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上游井口高度，并在上游井口用防水记号笔画横线作标记。注水过程应检查管堵、管道、有无漏水和严重渗水，在侵泡管1天后进行闭水试验； ⑵闭水试验：当试验水头达上游管内顶以上2米时开始计时，观测管道的渗水量，直到观测结束时，不断地向实验管段内补水，保证实验水头恒定。渗水量的观测时间不得小于30分钟，渗水量不超过规定的允许渗水量即为合格。 附件：无压力管道严密性实验记录表 交底人：复核人：接受人：
一、施工准备 1.1工程概况 本排水工程为新建工程，污水管采用HDPE钢带缠绕B型管,以为DN300和DN400两种口径,其中DN300环刚度≥8KN/m2,DN400环刚度≥8KN/m2 ，污水管采用电热熔接口连接。 1.2.1主要机具 1、吊车、热熔焊机、手拉葫芦、经纬仪、水准仪等。 2、一般机具有：吊绳、小白线和钢卷尺等。 1.2.2 作业准备 1、应严格控制基底高程，严禁超挖。基底设计标高以上0.2～0.3m原状土要用人工清理至设计标高，并在下管前要复测基底高程。 2、在管道铺设前，先放出井位，确定管口位置，并根据管口位置进行排管及人工挖接口坑，使接口坑呈弧形承托面并根据砂基的下沉量复核好高程。 3、施工机械进入现场时，并作好安全警示牌。 4、熟悉图纸及相应技术规范、规程，做好班前技术交底。 二、质量要求 2.1质量要求 1、HDPE缠绕管其技术性能要求: ①管道抗渗性能检验压力试验合格，抗裂性能脱皮现象，钢筋保护层厚度不得超过止胶台高度。 ②承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，不应有刻痕和脱落。 ③管体外表面应有标记，应有出厂合格证，注明管材型号，出厂水压试验的结果，制造及出厂日期，厂质检部门鉴章。 ④检查承口、插口尺寸。用专用量径尺量需记录每根管的承口内径，插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。 2、管道基础应符合下列规定： 主控项目 1、原状地基的承载力符合设计要求； 检查方法：观察，检查地基处理强度或承载力检验报告、复合地基承载力检
验报告。 2、砂石基础的压实度符合设计要求或本规范的规定； 检查方法：检查砂石材料的质量保证资料、压实度试验报告。 一般项目 3、原状地基、砂石基础与管道外壁间接触均匀，无空隙； 检查方法：观察，检查施工记录。 4、管道基础的允许偏差应符合下表的规定。 表管道基础的允许偏差 3、管道铺设应符合下列规定： 主控项目 1、管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡； 检查方法：检查施工记录、测量记录。 2、柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况； 检查方法：观察，检查施工记录、测量记录。 3、管道铺设安装必须稳固，管道安装后应线形平直； 检查方法：观察，检查测量记录。 一般项目 4、管道内应光洁平整，无杂物、油污；管道无明显渗水和水珠现象； 检查方法：观察，渗漏水程度检查按相应规范条文执行。 5、管道与井室洞口之间无渗漏水； 检查方法：逐井观察，检查施工记录。
水池闭水试验施工 方案
唐山市某供水工程净水厂 水池闭水试验施工方案 编制: 审核: 审批: 河北省某公司 唐山市某供水工程净水厂项目部 5月25日
一、工程概况....................................................................错误!未定义书签。 二、主要材料及要求........................................................错误!未定义书签。 三、闭水试验应具备条件 ...............................................错误!未定义书签。 四.闭水试验程序................................................................错误!未定义书签。 五、闭水试验方法............................................................错误!未定义书签。 六、渗水量计算................................................................错误!未定义书签。 七、闭水试验标准............................................................错误!未定义书签。 八、安全............................................................................错误!未定义书签。 九、施工注意事项............................................................错误!未定义书签。 十、水池满水试验记录表 ...............................................错误!未定义书签。
三亚湾区域城市雨污分流改造工程项目第三标段 管道闭水试验方案 广西建工集团第五建筑工程责任有限公司 2013年3月
一、编制依据： 1、《给排水管道工程施工及验收规范》（GB50268-2008） 2、三亚湾区域城市雨污水分流改造工程项目（三亚湾路中下游 W101-1~W130及雨水工程）施工组织设计 二、主要材料 1、大功率潜水泵、胶管（主要用于闭水试验时抽水）； 2、标尺(主要用于观察灌水时水位变化情况)； 3、刻度尺； 三.闭水试验应具备条件 1、闭水试验应在下列条件下进行: 1）管道及检查井外观质量已验收合格； 2）管道未回填且沟槽内无积水； A距沟槽边80布置轻型井点降水管 B、沿基槽底两侧边挖20cmx20cm的流水边沟、边沟纵为0.2% C、每隔50米设一集水抗80cmx80cmx80cm采用直径300的动力倒排管进行倒排， 3) 已用沙袋固定好管道(HDPE)； 4）全部预留孔应封堵，不得渗水； 1
2 A 、采用管端加封板进行封堵，封堵形式如下图所示 5）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管 外，应封堵坚固，不得渗水。 2、闭水试验前，应做好下列准备工作: 1）将检查井内清理干净，修补井内外的缺陷； 2）设置水位观测标尺；。 3、闭水试验前，应做好下列检查工作: 1)管道外观质量检查合格； 2)检查井内清理完毕,无杂物积水现象； 3)管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水； 4)闭水试验所需材料设备进场,人员到位； 四.闭水试验程序 施工准备----清理检查井内壁-----封堵井口-----灌水浸泡------检
XXXX工程 工艺管道技术交底 交底人: 质检员: 接受人: XXXXXXX 公司 XX年XX月
交底内容：XXXXJ工段工艺管道 一、技术措施 1、编制依据 ⑴设计文件. ⑵GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 ⑶GB50235-97《工业金属管道工程施工及验收规范》 ⑷《压力管道安全管理与监察规定》 ⑸其他相关的施工及验收规范和检验评定标准。 2、工程测量 根据建设单位提供的平面控制网点的位置编号及其坐标和高程数据，确定管网设计线位和高程，中线桩和水准点均应用平移法设置于便于观察和使用的部位。 3 .管道安装 3、1管道支架安装 ⑴管道支架的位置应正确、平整、牢固，坡度符合设计规定。 ⑵导向支架的导向接合面应洁净、平整、接触良好，不得有歪斜 和卡阻现象。 ⑶支架、滑托的焊接应按设计图纸施焊，不得有漏焊、欠焊或裂缝 等缺陷。管道与固定支架、滑动支架等焊接时，管壁上不得有焊缝咬肉等现象存在。 ⑷管道安装时，不宜使用临时性的支架。必须使用时，应作出明显 的不安全标记，其位置应避开正式支架的位置，且不得影响正式支架的安装。 3.2、管道及附件安装 ⑴管材、管件、阀门检查 所有管子、弯头等部件使用前应进行外观检查，应无重皮、严重锈蚀、撞击凹坑、裂纹等缺陷。阀门、管件不能有裂纹、砂眼等缺陷。所有用于该工程阀门应根据有关规范进行压力试验，试压不合格的阀门不得使用，阀门检查试验应有相应的水压试验记录。 ⑶管道正式铺设前，应进行下述工作： 组对管子前所有设备应准备齐全。复核所有焊工上岗合格证，不得有无证焊工或过期项目焊工上岗施焊，当需要割管材时，现场可用机械切割、乙炔切割或等离子切割，管子切口质量应符合下列 要求：

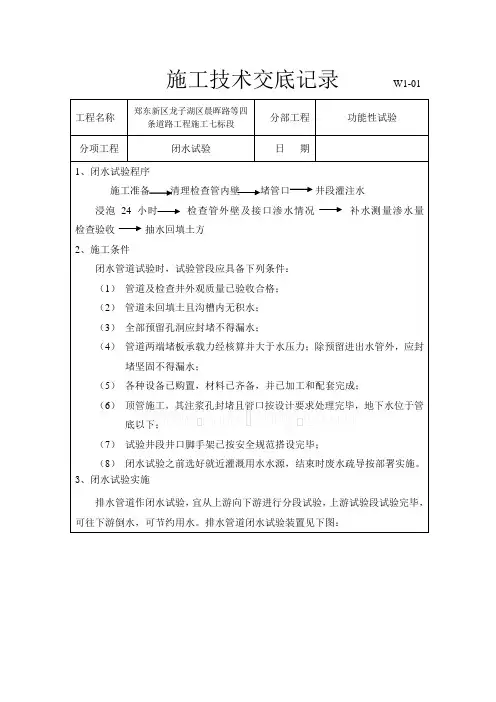

施工技术交底记录W1-01 功能性试验 1、闭水试验程序 施工准备山青理检查管内壁A堵管口卜井段灌注水浸泡24小时 > 检查管外壁及接口渗水情况> 补水测量渗水量 检查验收卜抽水回填土方 2、施工条件 闭水管道试验时，试验管段应具备下列条件： （1）管道及检查井外观质量已验收合格； （2）管道未回填土且沟槽内无积水； （3）全部预留孔洞应封堵不得漏水； （4）管道两端堵板承载力经核算并大于水压力；除预留进出水管外，应封堵坚固不得漏水； （5）各种设备已购置，材料已齐备，并已加工和配套完成； （6）顶管施工，其注浆孔封堵且管口按设计要求处理完毕，地下水位于管底以下； （7）试验井段井口脚手架已按安全规范搭设完毕； （8）闭水试验之前选好就近灌溉用水水源，结束时废水疏导按部署实施。 3、闭水试验实施 排水管道作闭水试验，宜从上游向下游进行分段试验，上游试验段试验完毕, 可往
下游倒水，可节约用水。排水管道闭水试验装置见下图：
闭水试验装置示意图 （1）试验分段 试验管段应按井距分隔，长度不大于 1km ，带井试验。 （2）试验水头 1） 当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管 顶内壁加2m 计； 2） 当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计 水头加2m 计； （3）试验步骤 1） 将试验段管两端的口封堵，管堵用砖砌，必须养护 3-4d 达到一定强度后, 再向闭水段的检查井注水； 2） 试验管段灌满水后浸泡时间不小于 24h,使管道充分浸透； 3） 当试验水头达到规定水头开始计时，观察管道渗水量，直至观测结束时， 应不断向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于 30min （4） 渗水量计算 1）钢筋混凝土管实测渗水量的计算： Q =W T * L 式中：Q ――测渗水量（L m i n 亦）； W ---- 补水量（L ）； T --- 实测渗水量观测时间（min ）； L --- 试验管段长度（m ）; （5） 闭水试验标准 排水管道闭水试验允许渗量应符合下表规定 下游检杳井 试验管段 上游检查井
工艺管道安装技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
建设单位：XXXXXX热电有限公司 施工单位：XXXXXXXXXX工程公司 工程名称：XXXXXX公司热电厂设备安装 施工技术措施及交底审批：年月日 审核：年月日 编制：年月日 XXXX 项目部 年月日
施工技术交底记录 施工单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX年月日 注：本交底必须一式三份，分公司、项目部、队组长各一份
施工技术措施及交底 一、工程概况： 本工程为75T/h循环流化床锅炉锅炉附属管道安装工程，附属管道包括主蒸汽管道、高低压给水管道、除氧间管道、首端换热站管道、汽机排气管道与地下冷却水管道。管道材质包括碳钢与12Cr1MoV,管径为DN15～DN1000,根据其工程特点以及工期情况，为保证安全施工，现编制以下交底 二、编制依据 GB50184-93《工业金属管道工程质量检验评定标准》 GB50235-97《工业管道工程施工及验收规范》 GB50236-98《现场设备、工业管道焊接工程施工及验收规 HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》 JB/T4730-94《无损探伤》 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》 HG/T21629-99《管架标准图》 三、交底内容 1、 2、地下工艺管道加工及安装要求：
1）地沟内工艺管线安装前，应对直管进行坡口打磨，坡口打磨角度应在32～ 35°。 2）已打磨好的工艺管线进行除锈，除锈后必须使管子露出金属光泽。刷防锈漆二遍，管口两端100mm不刷防锈漆。 3）工艺管线支架安装。安装前应在预埋件上画出标高位置线，其标高允许偏差±20mm，坐标偏差25mm，并按其介质流动方向控制其坡度3～5‰。 4）已刷好防锈漆管线严禁在管道支呆上滑动，以防破坏已刷好的防腐层。5）管线对口前必须检查管内是否有杂物，并及时清理，管子的坡口（焊口）采用“Ｖ”型，其角度为60°－70°之间。 6）工艺管线的点焊：管线对口应平直，其错边量必须控制在2mm以内，点焊不少于3点以上进行焊接，并进行管线调查，消除内在焊接应力。 7）直管线组对焊接后，应对管线定位加设管托，管托加设严禁发生偏移式旋起，并按设计位置加设固定支架式导向支架。 8）管道安装时，首先检查是否有缺陷，如有缺陷应停止使用。管道安装前应将管道内部清理干净，小口径（一般Dg20以下）管子用压缩空气来吹净。清理后的管道要将管两端进行临时封堵，当天安装完的管段两端也要用铁板进行临时点焊封堵，第二天再进行施工时，去掉临时堵板。 9)埋地管道加工时，应注意管道绝热层，避免将其损坏。 3、地上管道加工及安装要求： 1）地上管道安装前应对混凝土管墩基础进行外观检查、办理好混凝土强度报告及基础复测记录。
闭 水 试 验 方 案 中国建筑第七工程局 2016年5月20日 目录 一、工程概况 二、主要材料及设备要求 三、闭水试验应具备的条件 四、闭水试验程序
五、闭水试验方法 六、渗水量的计算 七、闭水试验标准 八、验收 九、安全 十、施工注意事项 一、工程概况 1.工程名称：郑州航空港经济综合实验区一标段二分部 2.工程地点：郑州航空港经济综合实验区 3.闭水工程量介绍：此次闭水试验主要为污水工程闭水试验，先期施工的枣花路（全长）、枣梨路（全长）、灵枣路（全长）、国泰路（全长）、静安路(全长、枣庄路（全长）以及后续施工的其他道路，其中污水管管材采用高密度聚乙烯双壁波纹管（HDPE），接口采用橡胶圈结构，雨水管管材采用采用柔性接口的Ⅱ级钢筋混凝土承插口管。 4.编制依据： 《埋地塑料排水管道工程技术规程》 《给水排水管道工程施工及验收规范》 郑州航空港经济综合实验区施工图纸 二、主要材料 1、大功率潜水泵（6寸）、水管（Ф100 ，50米，要用于闭水
试验时抽水用）； 2、标尺(主要用于观察灌水时水位变化情况)； 3、刻度尺； 4、水位测针(由针体和针头两部分构成)； 5、百分表； 6、电流表。 三、闭水试验应具备条件 1、污水工程闭水试验应在下列条件下进行: 1）管道及检查井外观质量已验收合格； 2）管道未回填且沟槽内无积水； 3）全部预留孔应封堵，不得渗水； 4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。 2、污水工程试验前，应做好下列准备工作: 1）将检查井内清理干净，修补井内外的缺陷； 2）检查充水及排水闸门，不渗漏； 3）设置水位观测标尺； 4）标定水位测针； 5）准备现场测定蒸发量的设备； 6）灌水的水源应采用清水并做好灌水和放水系统的设施。
表 C2-1 工程名称交底日期 施工单位中铁六局石家庄铁建公司第四项目部分项工程名称 交底提要室外排水管道安装 一、施工准备 （一）作业条件 （1）施工位置场地平整，范围内无障碍物品。 （2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。 （3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。 （二）材料要求 1、管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能，外观光泽、 颜色一致。 2、管材为HDPE管。 3、防火套管、阻火圈具有检验部门测试报告。 4、管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄 厚均匀，管材直段挠度不小于10‰。 （三）主要机具 1、机具：管道切割机、热熔焊机、电熔焊机、电气焊机。 2、工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳 子、螺丝刀、錾子、手锤、工作台等。 二、施工工艺 1．沟槽开挖与验收 首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。 为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3进行，沟槽上部松土用500mm高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.2米左右一层不挖，待铺管前用人工清挖。 如地基土被扰动，应采取如下处理措施： 1）扰动150mm以内，可原状土夯实，压实系数>0.95。 审核人交底人接受交底人
表 C2-1 工程名称交底日期 施工单位中铁六局石家庄铁建公司第四项目部分项工程名称 交底提要室外排水管道安装 2）扰动150mm以上，可用3:7灰土、卵石、碎石、毛石等填充夯实，压实系数≧0.95。 2、管基础：本双壁波纹管基础采用砂垫层基础，基础宽度参见图纸设计说明。 3、管道安装 （1）散管和下管：散管，是将检查并疏通好的管子沿沟散开摆好；下管，是将管子从地面放入沟槽内。下管方法分人工下管和机械下管。本工程管材选用PE双壁波纹管，重量较小，采用人工下管，采用大绳下系的方法进行。下管时应该谨慎操作，保证人身安全，操作前必须对沟壁情况、下管工具、绳索、安全措施等做认真的检查。 管道埋深1.5—3.5米，拉线找好坡度并做好支护，管道要摆放平整，管道的中心线与两边的检查井预留洞中心在同一条直线上。 （2）接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。 （3）接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂润滑剂，然后将承插口端面的中心轴线对齐。 （4）接口方法应按下述程序进行：DN400及其以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入待安装管道的承口至预定位置；DN400以上管道可用两台手扳葫芦将管节拉动就位。接口合拢时，管节两侧的手扳葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。 （5）管道的坐标和标高应符合设计要求，安装的允许偏差应符合表10.2.3 的规定。审核人交底人接受交底人
高邮市镇级污水处理配套管网工程 安全技术交底 工程名称：高邮市镇级污水处理配套管网工程 施工单位：高邮市水利建筑安装工程总公司 交底时间：2019年11月23日 交底内容： 一、沟槽开挖 1、施工现场必须贯彻“安全第一，预防为主”的方针，坚持“以人为本，以技术为实”的策略。 2、开挖前应对开挖场地进行清理，对地下管线进行调查，并予以保护。如影响施工，应及时协调有关部门和单位，以便于及时解决，保障工程的顺利进。 3、机械开挖时严禁所有人员进入其旋转半径以内。 4、开挖时应严格按照边线进行开挖，严禁超挖。 5、施工队伍对施工人员的安全、教育、培训和学习工作必须有针对性、需要性、动态性 6、正确使用个人防护用品和安全防护设施。 7、施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。 8、要制定对施工现场危险部位的安全监控措施。 9、根据实际需要及有关规定张挂各类安全标志、警告牌、安全标语等，渲染施工现场的安全气氛。
10、施工现场必须制定有关控制环境污染（道路保洁、噪音、污水排放）的措施。 11、施工现场必须按规定设置消防器材设备，对动火进行审批和监护。 12、运土车辆必须覆盖，严禁撒漏，污染路面必须清扫。13、边沟土方堆放距坑边不小于1米，高度不高于1.5米。 14、沟槽周边设置安全路示标志，夜间设置安全警示灯。 15、主要的交通道路施工时必须按要求设置围挡，上下班期间需设专人指挥交通。 二、管道安装 1、施工前或施工中应对所用工具、机械等进行详细检查，如有损坏应及时进行更换或修理，以保证使用时安全可靠。尤其是要检查钢丝绳是否完好。 2、管道安装作业时必须載好安全帽，上下沟槽设立梯，上端要扎牢，下端应有防滑措施。 3、管道吊装前认真检查及吊绳质量，吊装速度均衡，吊装机械回旋半径内严禁立人及其他施工作业。 4、挖掘机吊装下管时，应设专人指挥，操作人员集中精力，服从指，互相配合，不得自高开工作岗位，沟内人员应站在安全角落。 5、吊管不得随意碰撞沟壁，以免引起边坡不稳。 6、夜间操作施工时，应设置足够的照明设，设警示灯，危险区悬挂明显标志。
分项工程技术交底卡 分项工程技术交底卡编号 项目名称及编码S340道路及附属物工程共4页 楼栋号/ 分项工程名称污水管道闭水试验工程量/ 分包公司河南垄诚建设工程有限公司负责人薛彦良 一、主要材料及设备要求 1、梯子1部，用于检查井段的水位下降情况；铁桶1只（带度量衡的）或者量杯，主要用于补水用，以及记号笔等； 2、潜水泵，设备功率1.5KW，2台（套），配备￠100胶管100米，主要用于闭水试验期间抽水用； 3、试验用水若干。 二、闭水试验应具备的条件 管道闭水试验时，试验管段应具备下列条件： 1、管道及检查井外观质量已检查合格； 2、管道未回填覆土且沟槽无积水； 3、全部预留孔洞应封堵不得漏水； 4、管道两端堵板承载力经核算并大于水压力的合力；除预留进出水管外，应封堵坚固不得漏水； 5、各种设备已购置，材料已备齐，并已加工和配套完成。 三、闭水试验程序 施工准备→清理检查管内壁→堵管口→井段灌注水→浸泡24小时→检查管外壁及接口渗水情况→补水→计算渗水量→检查验收→抽水回填土方 四、闭水试验的方法 排水管道作闭水试验，宜从上游往下游进行分段试验，上游段试验完毕，可往下游段倒水，以节约用水。排水管道闭水试验装置见下图。
污水管道闭水试验装置图 1、试验分段 试验管段应按井距分隔，带井试验。根据施工现场情况，现阶段已施工完桩号K32+418.7~K32+304段NW1-2、NW1、NW2、NW3，以及桩号K32+190至K32+154段NW6、NW7。现阶段拟对NW1-2、NW1、NW2、NW3井段进行闭水试验。 2、试验水头 1）、试验水头应符合下列规定： 试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m 计； 试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m 计； 计算出的试验水头小于10m ，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。 2）、上游设计水头 上游设计水头一般是指上游管道顶高度与试验段管道（同井位）底的高差。 3）、试验步骤 （1）将段管道两端的口封堵，管堵采用砖砌，养护3-4d 达到一定强度后，再向闭水 砖堵砖堵上游检查井下游检查井 放水管和截门
孝义市中和路道排工程排水工程 管道闭水试验施工方案 一、工程概况 1.工程名称： 2.工程地点： 3.管道工程量介绍：本工程闭水试验主要为雨水管道、污水管道闭水试验，工程量主要如下： 雨水管道D300 1983m 雨水管道D500 786m 雨水管道D600 1472m ! 雨水管道D800 1613m 污水管道D1000 570m 4、编制依据： 1）《给水排水管道工程施工及验收规范》（GB50168-97） 2）《给水排水设计手册》 3）《给水排水标准图集》中国建筑标准设计研究院2001年 二、主要材料 1、大功率潜水泵、胶管（要用于闭水试验时抽水用）； 2、标尺(主要用于观察灌水时水位变化情况)； 3、刻度尺； 4、水位测针(由针体和针头两部分构成)； 5、百分表；
6、电流表。 三.闭水试验应具备条件 对于雨水污水管道，按照市政施工规程要求，必须在回填前做闭水试验。闭水试验前，施工现场应具备以下条件： ! 1、管道及检查井的外观质量及“量测”检验均已合格； 2、管道未回填且沟槽内无积水； 3、管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力； 4、全部预留孔应封堵，不得渗水； 5、现场的水源满足闭水需要，不影响其它用水； 6、选好排放水的位置，不得影响周围环境。 闭水试验前，应做好下列准备工作: 1）将检查井内清理干净，修补井内外的缺陷； 2）设置水位观测标尺； 3）标定水位测针； 4）准备现场测定蒸发量的设备； 5）灌水的水源应采用清水并做好灌水； 6）闭水试验所需材料设备进场,人员到位。 四.闭水试验程序 施工准备----清理检查井内壁-----封堵井口-----灌水浸泡------检查沿线管道外壁及检查井渗水情况------计算渗水量-----验收 ~
暖卫设备及管道安装基本工艺技术交底 1、材料、设备要求 1、1 暖卫设备、钢材、管材、管件及附属制品等，在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。 1、2 各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。 1、3 各种阀门的外观要规矩无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工规范、规定进行严密性试验。 1、4 石棉橡胶垫、油麻、线麻、水泥、电、气焊条等质量都必须符合设计及规范要求。 2、主要机具 2、1 机具：套丝机、砂轮锯、煨弯机、砂轮机、电焊机、台钻、电锤、电动水压泵等。 2、2 工具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、錾子、捻子、麻纤、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。 2、3 量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。 3、作业条件
3、1 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。 3、2 配合土建施工进度做好各项预留孔洞、管槽。稳栽各种型钢托、吊卡架及预埋套管，浇注楼板孔洞、堵抹墙洞工作应在土建装修工程开始前完成。 3、3 在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。 4、操作工艺工艺流程： 4、1 管道预制加工(1) 管道丝扣联接A 断管：根据现场测绘草图，在选好的管材上画线，按线断管。 →预留孔洞、埋件↓ 套管安装安装准备→→管道预制加工管道安装卡架安装↑ →防腐处理→ 水压试验→ 系统冲洗 ↓→填堵孔洞→ 调试→竣工验收→ 闭水试验→通水试验↑(a)用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过锰，断管后要将管口断面的管膜、毛剌清除干净。(b) 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。B 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径1550mm者套三次，70mm以上者套
郑州航空港经济综合实验区一标段 二分部项目 闭 水 试 验 方 案 中国建筑第七工程局 2016年5月20日 目录 一、工程概况
二、主要材料及设备要求 三、闭水试验应具备的条件 四、闭水试验程序 五、闭水试验方法 六、渗水量的计算 七、闭水试验标准 八、验收 九、安全 十、施工注意事项 一、工程概况 1.工程名称：郑州航空港经济综合实验区一标段二分部 2.工程地点：郑州航空港经济综合实验区 3.闭水工程量介绍：此次闭水试验主要为污水工程闭水试验，先期施工的枣花路（全长682.02m）、枣梨路（全长711.146m）、灵枣路（全长2023.1m）、国泰路（全长1267.543）、静安路(全长108 4.632m)、枣庄路（全长73 5.693m）以及后续施工的其他道路，其中污水管管材采用高密度聚乙烯双壁波纹管（HDPE），接口采用橡胶圈结构，雨水管管材采用采用柔性接口的Ⅱ级钢筋混凝土承插口管。 4.编制依据： 《埋地塑料排水管道工程技术规程》
《给水排水管道工程施工及验收规范》 郑州航空港经济综合实验区施工图纸 二、主要材料 1、大功率潜水泵（6寸）、水管（Ф100 ，50米，要用于闭水试验时抽水用）； 2、标尺(主要用于观察灌水时水位变化情况)； 3、刻度尺； 4、水位测针(由针体和针头两部分构成)； 5、百分表； 6、电流表。 三、闭水试验应具备条件 1、污水工程闭水试验应在下列条件下进行: 1）管道及检查井外观质量已验收合格； 2）管道未回填且沟槽内无积水； 3）全部预留孔应封堵，不得渗水； 4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。 2、污水工程试验前，应做好下列准备工作: 1）将检查井内清理干净，修补井内外的缺陷； 2）检查充水及排水闸门，不渗漏；
大学西路延长线A标 雨水检查井施工技术交底 一、工程概况 南宁市大学路西段延长线为城市I级主干道，西起南宁市职业技术学院和党校新址，东至K2+000，全长2000m。现状地势基本平坦，主要为水田、旱地、鱼塘，有少量的土丘，地势起伏不大，属平坦地形。在k2+220和K2+816处各有一条西明江支流从北往南穿过。沿线经过党校新址、罗文奶牛场等单位，现状地段无排水管。排水工程总计长为6114m。 雨水管布置在公交车道下，距路缘石约2.5米，为满足道路两侧用地街坊雨水管的接入，并考虑道路纵向各种管线在高程上交叉错开，管道埋深按最小覆土约1.5米考虑，为便于收集道路地面雨水及今后的管道维护，在管渠间距40米左右设雨水检查井及双篦或四篦雨水口。 二、施工图要求 雨水口与检查井连接管D300，坡度大于1%，雨水口位置可根据现场情况做适当调整。 雨水检查井：当管径D≤1000时，采用φ1500圆形砖砌雨水检查井；当D≥1200时，采用矩形直线砖砌雨水检查井；当雨水主干管有支管接入时，采用90°矩形直线砖砌雨水检查井。 管道安装完之后须进行闭水试验，管道灌满水经24h，渗水量应
符合规范要求。 （二）、施工方法： 1、排水工程的施工方案 （1）、沟槽开挖采用机械配合、人工清理； （2）、混凝土采用机械拌和，手推车运至现场进行浇筑；（3）、管涵的吊装就位，采用吊车或挖掘机进行； （4）、电源视情况采用外接电源或自备发电机的方法解决。 2、排水工程的施工工艺流程图
雨水检查井施工 雨水检查井有圆形砖砌检查井（筒身与井口）、矩形直线砖砌检查井、矩形直线90°砖砌三通检查井。检查井采用M7.5号水泥砂浆砌筑，砖块在砌筑前必须用水全部润湿，砌筑时要求坐浆饱满，上下层砖必须错缝搭接、角部注意接槎砌筑，杜绝通缝出现。当检查井砌至一定高度时，须按设计要求安装检修爬梯，爬梯间距为36cm，水平中距为30cm，须吊铅垂线安装。检查井砌筑时要一边砌，一边用M10号水泥砂浆完成对井室内壁的勾缝和抹面工作。 雨水井的井室盖板采用预制后吊装的方案。预制盖板时，钢筋严格按设计要求安装绑扎，模板和钢筋经监理验收之后方可浇筑砼。井室盖板达到15天强度以上之后可进行吊装，吊装时，须先将井室墙体坐浆找平，保证安装的盖板平稳、位置和方向准确。 雨水井井座采用现浇的方案，施工时控制好其四个方向的标高，须使井圈井盖与砼路面保持水平。 井圈井盖采用购买的成品。安装可在砼路面施工后进行。 施工中应注意的问题 a、原材料须检验合格之后方能使用； b、试验人员须及时做好试块，做好各种原材料的检验工作； c、人行检修爬梯购买成品（塑钢爬梯），安装须规范、美观。胸腔回填的施工方法 施工方案为分层回填杂砂石。回填杂砂石下料采用机械配合人工的方法，每20cm一层回填至雨水管顶50cm（挖方区施工时，管顶50cm 以上再分层填筑天然三合土至路槽），每回填一层，对回填的杂砂石进行灌水，然后用插入式振捣棒进行振捣，直到振捣密实为止。或采
***集团***生物科技产业园（***搬迁升级一期项目）土建工程C标段 蓄水池闭水试验施工方案 审批： 审核： 编制： 河北世达建设集团有限公司 2018年8月7日
一、工程概况 (3) 二、主要材料及要求 (4) 三、闭水试验应具备的条件 (5) 四、闭水试验程序....................................................... .. (6) 五、闭水试验方法 (6) 六、渗水量的计算 (7) 七、闭水试验标准 (7) 八、安全 (7) 九、施工注意事项 (8)
一、工程概况 1、本工程为***集团***生物科技产业园项目（河北***生态环保有限公司危废集中焚烧处置生产线搬迁升级改造项目），位于***县侯口乡盐化工工业园区纬二路南侧，整体有初期雨水、消防废水合用水池，泵房、合用水池，冷冻水池，循环水池等单体工程做闭水试验。 2、闭水工程介绍： 3、编制依据：《给排水构筑物施工及验收规范》（GBJ141-2008）。 二、主要材料及要求 1、进水采用50口径水管， 2、排水采用100WL80-8-4大功率潜水泵，流量80M3/h，100口径水管： 3、标尺：主要用于观察充水时水位变化情况； 4、百分表；
三、闭水试验应具备条件 1、水池闭水试验应在下列条件下进行： 1）池体的混凝土达到100%设计强度； 2）现浇钢筋混凝土水池的防水层、防腐层施工以及回填土以前； 2、水池闭水试验前，应做好下列准备工作： 1）将池内清理干净，修补池内外的缺陷，临时封堵预留孔洞、预埋管口及进出水口等； 2）检查充水及排水闸门，不渗漏； 3）充水的水源采用清水并做好充水和放水系统的设施。 3、水池闭水试验前，应做好下列检查工作： 1)外观质量检查合格； 2)构筑物内清理完毕,无杂物积水现象； 3)全部预留孔洞封堵不得漏水，位于水池底板以下的管道应封堵坚固不得漏水。 4)闭水试验所需材料设备进场,人员到位； 四.闭水试验程序 施工准备---→清理检查内壁---→封堵预留洞口---→注水浸泡---→检查外壁及预留洞口渗水情况---→验收---→缓慢放水 五、闭水试验方法 根据设计要求每个构筑物都必须在其主体结构混凝土达到100%设计强
唐山中润煤化工有限公司酚氰废水深度处理工程 闭水试验施工方案 工程名称：唐山中润煤化工有限公司酚氰废水深度处理工程工程地点：唐山中润煤化工有限公司院内 施工单位：北京桑德环境工程有限公司 编制单位：北京桑德环境工程有限公司 编制人： 编制日期：2009年6月4日 审批负责人： 审批日期：2009年月日
闭水试验方案 一、工程概况 1.工程名称：唐山中润煤化工有限公司酚氰废水深度处理工程 2.工程地点：唐山京唐港唐山中润煤化工有限公司 3.闭水工程介绍：
4、编制依据：《给排水构筑物施工及验收规范》（GBJ114-90）。 二、主要材料及要求 1、4寸大功率潜水泵（6台）、4寸胶管（200m）、4mm2电缆100m：要用于闭水试验时抽水用； 2、标尺：主要用于观察充水时水位变化情况； 3、刻度尺； 4、水位测针：由针体和针头两部分构成； 5、百分表； 6、电流表。 三.闭水试验应具备条件 1、水池闭水试验应在下列条件下进行： 1）池体的混凝土达到100%设计强度； 2）现浇钢筋混凝土水池的防水层、防腐层施工以及回填土以前； 3）装配式预应力混凝土水池施加预应力以后，保护层喷涂以前； 2、水池闭水试验前，应做好下列准备工作： 1）将池内清理干净，修补池内外的缺陷，临时封堵预留孔洞、预埋管口及进出水口等； 2）检查充水及排水闸门，不渗漏； 3）设置水位观测标尺； 4）标定水位测针； 5）准备现场测定蒸发量的设备； 6）充水的水源应采用清水并做好充水和放水系统的设施。 3、水池闭水试验前，应做好下列检查工作：1)外观质量检查合格；
2)构筑物内清理完毕,无杂物积水现象； 3)全部预留孔洞封堵不得漏水，预留孔应封堵坚固不得漏水，堵板承载力经核算并大于水压力；此水池采用6mm钢板进行封堵，并将其四周与水池进行焊接，所需钢板3.75m2 4)闭水试验所需材料设备进场,人员到位； 5）试验脚手架搭设完毕，并符合安全规定。 四.闭水试验程序 施工准备----清理检查内壁-----封堵预留洞口-----注水浸泡------检查外壁及预留洞口渗水情况------验收------缓慢放水 五、闭水试验方法 根据设计要求水池主体结构混凝土达到100%设计强度后，并在防水层及防腐层施工前进行满水试验，用以考核检验污水处理构筑物的渗水量是否达到标准要求，以免污水渗漏，再次污染环境，而且也避免钢筋混凝土结构内钢筋遭受腐蚀，影响结构安全。这期间应注意闭水试验必须用清水(切忌用污水)，逐池缓慢地放水试验，发现渗漏点要做好标记。试水水位应放至正常使用的最高水位，经三个昼夜的观察、记录，无渗漏再逐步放水。 1、准备工作 充水之前首先将池内清理干净，以免充水后池内浮渣漂浮水面，影响测试精度。池内外缺陷要修补平整，对于预留孔洞，预埋管口及进出口等都要加以临时封堵，同时还必须严格检查充水及排水闸口，不得有渗漏现象发生，在完成上述工作后即可设置充水水位观测标尺，用以观察充水时水位所达到的深度，水位观测标尺可以用立于水池中部的塔尺，也可在池
