施工技术交底记录W1-01
功能性试验
1、闭水试验程序
施工准备山青理检查管内壁A堵管口卜井段灌注水浸泡24小时 > 检查管外壁及接口渗水情况> 补水测量渗水量
检查验收卜抽水回填土方
2、施工条件
闭水管道试验时，试验管段应具备下列条件：
（1）管道及检查井外观质量已验收合格；
（2）管道未回填土且沟槽内无积水；
（3）全部预留孔洞应封堵不得漏水；
（4）管道两端堵板承载力经核算并大于水压力；除预留进出水管外，应封堵坚固不得漏水；
（5）各种设备已购置，材料已齐备，并已加工和配套完成；
（6）顶管施工，其注浆孔封堵且管口按设计要求处理完毕，地下水位于管底以下；
（7）试验井段井口脚手架已按安全规范搭设完毕；
（8）闭水试验之前选好就近灌溉用水水源，结束时废水疏导按部署实施。
3、闭水试验实施
排水管道作闭水试验，宜从上游向下游进行分段试验，上游试验段试验完毕, 可往
下游倒水，可节约用水。排水管道闭水试验装置见下图：
闭水试验装置示意图
（1）试验分段
试验管段应按井距分隔，长度不大于 1km ，带井试验。
（2）试验水头
1） 当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管 顶内壁加2m 计；
2） 当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计 水头加2m 计；
（3）试验步骤
1） 将试验段管两端的口封堵，管堵用砖砌，必须养护 3-4d 达到一定强度后, 再向闭水段的检查井注水；
2） 试验管段灌满水后浸泡时间不小于 24h,使管道充分浸透；
3） 当试验水头达到规定水头开始计时，观察管道渗水量，直至观测结束时， 应不断向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于 30min
（4） 渗水量计算
1）钢筋混凝土管实测渗水量的计算：
Q =W T * L
式中：Q ――测渗水量（L m i n 亦）； W ---- 补水量（L ）；
T --- 实测渗水量观测时间（min ）；
L --- 试验管段长度（m ）;
（5） 闭水试验标准
排水管道闭水试验允许渗量应符合下表规定
下游检杳井 试验管段
上游检查井
算高度，根据允许折算高度检查闭水试验实际渗水深度。
施工技术负责人交底人接受人
技术交底书 交底单位名称：编号： 工程名称雨污水管道 设计文件图号设计图04号 施工部位/内容闭水试验 交底日期2013年9月2日 一、使用范围 *******雨水管道Y64-Y65段D1650钢筋砼二级管。 二、施工技术要求 1.试验条件 对于雨水砼管道，按照《给水排水管道工程施工及验收规范》GB50268-2008要求，在闭水试验前施工现场须具备以下条件： ⑴管道及检查井的外观质量及‘量测’检查均已合格； ⑵雨水管道闭水实验时两端采用砖砌封堵，砖墙厚度为24cm，砌筑时采用M10砂浆，砂浆必须饱满，两侧抹30mm的水泥砂浆抹面，雨水管与此30mm厚的水泥砂浆抹面接触的部位封堵严密，牢固。墙体砌筑共2道，位置分别在Y64和Y65端头处。 ⑶在Y64-Y65之间的管道，管材连接缝必须用1:2水泥砂浆抹死压实，并由专人进行养护，不得出现裂缝、脱落等质量问题。 ⑷砖墙砌筑完毕后，对墙体进行加固处理。 ⑸实验用水从就近小溪抽取。 ⑹实验结束后及时安排水泵将管内水排除。 2.试验程序 在具备了以上闭水条件后可进行管道闭水试验。试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。试验各阶段说明如下： ⑴注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上游井口高度，并在上游井口用防水记号笔画横线作标记。注水过程应检查管堵、管道、有无漏水和严重渗水，在侵泡管1天后进行闭水试验； ⑵闭水试验：当试验水头达上游管内顶以上2米时开始计时，观测管道的渗水量，直到观测结束时，不断地向实验管段内补水，保证实验水头恒定。渗水量的观测时间不得小于30分钟，渗水量不超过规定的允许渗水量即为合格。 附件：无压力管道严密性实验记录表
第1页共2页工程名称雨污水管道 设计文件图号设计图04号 施工部位/内容闭水试验 交底日期2013年9月2日 一、使用范围 *******雨水管道Y64-Y65段D1650钢筋砼二级管。 二、施工技术要求 1.试验条件 对于雨水砼管道，按照《给水排水管道工程施工及验收规范》GB50268-2008要求，在闭水试验前施工现场须具备以下条件： ⑴管道及检查井的外观质量及‘量测’检查均已合格； ⑵雨水管道闭水实验时两端采用砖砌封堵，砖墙厚度为24cm，砌筑时采用M10砂浆，砂浆必须饱满，两侧抹30mm的水泥砂浆抹面，雨水管与此30mm厚的水泥砂浆抹面接触的部位封堵严密，牢固。墙体砌筑共2道，位置分别在Y64和Y65端头处。 ⑶在Y64-Y65之间的管道，管材连接缝必须用1:2水泥砂浆抹死压实，并由专人进行养护，不得出现裂缝、脱落等质量问题。 ⑷砖墙砌筑完毕后，对墙体进行加固处理。 ⑸实验用水从就近小溪抽取。 ⑹实验结束后及时安排水泵将管内水排除。 2.试验程序 在具备了以上闭水条件后可进行管道闭水试验。试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。试验各阶段说明如下： ⑴注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上游井口高度，并在上游井口用防水记号笔画横线作标记。注水过程应检查管堵、管道、有无漏水和严重渗水，在侵泡管1天后进行闭水试验； ⑵闭水试验：当试验水头达上游管内顶以上2米时开始计时，观测管道的渗水量，直到观测结束时，不断地向实验管段内补水，保证实验水头恒定。渗水量的观测时间不得小于30分钟，渗水量不超过规定的允许渗水量即为合格。 附件：无压力管道严密性实验记录表 交底人：复核人：接受人：

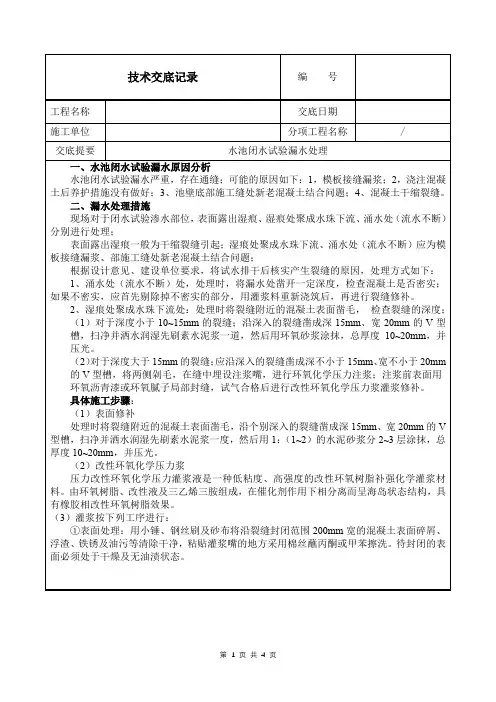

水池闭水试验施工 方案
唐山市某供水工程净水厂 水池闭水试验施工方案 编制: 审核: 审批: 河北省某公司 唐山市某供水工程净水厂项目部 5月25日
一、工程概况....................................................................错误!未定义书签。 二、主要材料及要求........................................................错误!未定义书签。 三、闭水试验应具备条件 ...............................................错误!未定义书签。 四.闭水试验程序................................................................错误!未定义书签。 五、闭水试验方法............................................................错误!未定义书签。 六、渗水量计算................................................................错误!未定义书签。 七、闭水试验标准............................................................错误!未定义书签。 八、安全............................................................................错误!未定义书签。 九、施工注意事项............................................................错误!未定义书签。 十、水池满水试验记录表 ...............................................错误!未定义书签。

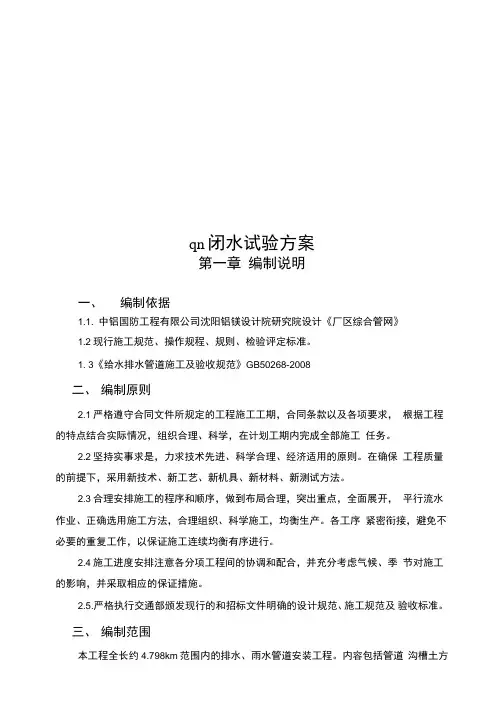

三亚湾区域城市雨污分流改造工程项目第三标段 管道闭水试验方案 广西建工集团第五建筑工程责任有限公司 2013年3月
一、编制依据： 1、《给排水管道工程施工及验收规范》（GB50268-2008） 2、三亚湾区域城市雨污水分流改造工程项目（三亚湾路中下游 W101-1~W130及雨水工程）施工组织设计 二、主要材料 1、大功率潜水泵、胶管（主要用于闭水试验时抽水）； 2、标尺(主要用于观察灌水时水位变化情况)； 3、刻度尺； 三.闭水试验应具备条件 1、闭水试验应在下列条件下进行: 1）管道及检查井外观质量已验收合格； 2）管道未回填且沟槽内无积水； A距沟槽边80布置轻型井点降水管 B、沿基槽底两侧边挖20cmx20cm的流水边沟、边沟纵为0.2% C、每隔50米设一集水抗80cmx80cmx80cm采用直径300的动力倒排管进行倒排， 3) 已用沙袋固定好管道(HDPE)； 4）全部预留孔应封堵，不得渗水； 1
2 A 、采用管端加封板进行封堵，封堵形式如下图所示 5）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管 外，应封堵坚固，不得渗水。 2、闭水试验前，应做好下列准备工作: 1）将检查井内清理干净，修补井内外的缺陷； 2）设置水位观测标尺；。 3、闭水试验前，应做好下列检查工作: 1)管道外观质量检查合格； 2)检查井内清理完毕,无杂物积水现象； 3)管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水； 4)闭水试验所需材料设备进场,人员到位； 四.闭水试验程序 施工准备----清理检查井内壁-----封堵井口-----灌水浸泡------检
施工技术交底记录W1-01 功能性试验 1、闭水试验程序 施工准备山青理检查管内壁A堵管口卜井段灌注水浸泡24小时 > 检查管外壁及接口渗水情况> 补水测量渗水量 检查验收卜抽水回填土方 2、施工条件 闭水管道试验时，试验管段应具备下列条件： （1）管道及检查井外观质量已验收合格； （2）管道未回填土且沟槽内无积水； （3）全部预留孔洞应封堵不得漏水； （4）管道两端堵板承载力经核算并大于水压力；除预留进出水管外，应封堵坚固不得漏水； （5）各种设备已购置，材料已齐备，并已加工和配套完成； （6）顶管施工，其注浆孔封堵且管口按设计要求处理完毕，地下水位于管底以下； （7）试验井段井口脚手架已按安全规范搭设完毕； （8）闭水试验之前选好就近灌溉用水水源，结束时废水疏导按部署实施。 3、闭水试验实施 排水管道作闭水试验，宜从上游向下游进行分段试验，上游试验段试验完毕, 可往
下游倒水，可节约用水。排水管道闭水试验装置见下图：
闭水试验装置示意图 （1）试验分段 试验管段应按井距分隔，长度不大于 1km ，带井试验。 （2）试验水头 1） 当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管 顶内壁加2m 计； 2） 当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计 水头加2m 计； （3）试验步骤 1） 将试验段管两端的口封堵，管堵用砖砌，必须养护 3-4d 达到一定强度后, 再向闭水段的检查井注水； 2） 试验管段灌满水后浸泡时间不小于 24h,使管道充分浸透； 3） 当试验水头达到规定水头开始计时，观察管道渗水量，直至观测结束时， 应不断向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于 30min （4） 渗水量计算 1）钢筋混凝土管实测渗水量的计算： Q =W T * L 式中：Q ――测渗水量（L m i n 亦）； W ---- 补水量（L ）； T --- 实测渗水量观测时间（min ）； L --- 试验管段长度（m ）; （5） 闭水试验标准 排水管道闭水试验允许渗量应符合下表规定 下游检杳井 试验管段 上游检查井
闭 水 试 验 方 案 中国建筑第七工程局 2016年5月20日 目录 一、工程概况 二、主要材料及设备要求 三、闭水试验应具备的条件 四、闭水试验程序
五、闭水试验方法 六、渗水量的计算 七、闭水试验标准 八、验收 九、安全 十、施工注意事项 一、工程概况 1.工程名称：郑州航空港经济综合实验区一标段二分部 2.工程地点：郑州航空港经济综合实验区 3.闭水工程量介绍：此次闭水试验主要为污水工程闭水试验，先期施工的枣花路（全长）、枣梨路（全长）、灵枣路（全长）、国泰路（全长）、静安路(全长、枣庄路（全长）以及后续施工的其他道路，其中污水管管材采用高密度聚乙烯双壁波纹管（HDPE），接口采用橡胶圈结构，雨水管管材采用采用柔性接口的Ⅱ级钢筋混凝土承插口管。 4.编制依据： 《埋地塑料排水管道工程技术规程》 《给水排水管道工程施工及验收规范》 郑州航空港经济综合实验区施工图纸 二、主要材料 1、大功率潜水泵（6寸）、水管（Ф100 ，50米，要用于闭水
试验时抽水用）； 2、标尺(主要用于观察灌水时水位变化情况)； 3、刻度尺； 4、水位测针(由针体和针头两部分构成)； 5、百分表； 6、电流表。 三、闭水试验应具备条件 1、污水工程闭水试验应在下列条件下进行: 1）管道及检查井外观质量已验收合格； 2）管道未回填且沟槽内无积水； 3）全部预留孔应封堵，不得渗水； 4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。 2、污水工程试验前，应做好下列准备工作: 1）将检查井内清理干净，修补井内外的缺陷； 2）检查充水及排水闸门，不渗漏； 3）设置水位观测标尺； 4）标定水位测针； 5）准备现场测定蒸发量的设备； 6）灌水的水源应采用清水并做好灌水和放水系统的设施。
分项工程技术交底卡 分项工程技术交底卡编号 项目名称及编码S340道路及附属物工程共4页 楼栋号/ 分项工程名称污水管道闭水试验工程量/ 分包公司河南垄诚建设工程有限公司负责人薛彦良 一、主要材料及设备要求 1、梯子1部，用于检查井段的水位下降情况；铁桶1只（带度量衡的）或者量杯，主要用于补水用，以及记号笔等； 2、潜水泵，设备功率1.5KW，2台（套），配备￠100胶管100米，主要用于闭水试验期间抽水用； 3、试验用水若干。 二、闭水试验应具备的条件 管道闭水试验时，试验管段应具备下列条件： 1、管道及检查井外观质量已检查合格； 2、管道未回填覆土且沟槽无积水； 3、全部预留孔洞应封堵不得漏水； 4、管道两端堵板承载力经核算并大于水压力的合力；除预留进出水管外，应封堵坚固不得漏水； 5、各种设备已购置，材料已备齐，并已加工和配套完成。 三、闭水试验程序 施工准备→清理检查管内壁→堵管口→井段灌注水→浸泡24小时→检查管外壁及接口渗水情况→补水→计算渗水量→检查验收→抽水回填土方 四、闭水试验的方法 排水管道作闭水试验，宜从上游往下游进行分段试验，上游段试验完毕，可往下游段倒水，以节约用水。排水管道闭水试验装置见下图。
污水管道闭水试验装置图 1、试验分段 试验管段应按井距分隔，带井试验。根据施工现场情况，现阶段已施工完桩号K32+418.7~K32+304段NW1-2、NW1、NW2、NW3，以及桩号K32+190至K32+154段NW6、NW7。现阶段拟对NW1-2、NW1、NW2、NW3井段进行闭水试验。 2、试验水头 1）、试验水头应符合下列规定： 试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m 计； 试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m 计； 计算出的试验水头小于10m ，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。 2）、上游设计水头 上游设计水头一般是指上游管道顶高度与试验段管道（同井位）底的高差。 3）、试验步骤 （1）将段管道两端的口封堵，管堵采用砖砌，养护3-4d 达到一定强度后，再向闭水 砖堵砖堵上游检查井下游检查井 放水管和截门
孝义市中和路道排工程排水工程 管道闭水试验施工方案 一、工程概况 1.工程名称： 2.工程地点： 3.管道工程量介绍：本工程闭水试验主要为雨水管道、污水管道闭水试验，工程量主要如下： 雨水管道D300 1983m 雨水管道D500 786m 雨水管道D600 1472m ! 雨水管道D800 1613m 污水管道D1000 570m 4、编制依据： 1）《给水排水管道工程施工及验收规范》（GB50168-97） 2）《给水排水设计手册》 3）《给水排水标准图集》中国建筑标准设计研究院2001年 二、主要材料 1、大功率潜水泵、胶管（要用于闭水试验时抽水用）； 2、标尺(主要用于观察灌水时水位变化情况)； 3、刻度尺； 4、水位测针(由针体和针头两部分构成)； 5、百分表；
6、电流表。 三.闭水试验应具备条件 对于雨水污水管道，按照市政施工规程要求，必须在回填前做闭水试验。闭水试验前，施工现场应具备以下条件： ! 1、管道及检查井的外观质量及“量测”检验均已合格； 2、管道未回填且沟槽内无积水； 3、管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力； 4、全部预留孔应封堵，不得渗水； 5、现场的水源满足闭水需要，不影响其它用水； 6、选好排放水的位置，不得影响周围环境。 闭水试验前，应做好下列准备工作: 1）将检查井内清理干净，修补井内外的缺陷； 2）设置水位观测标尺； 3）标定水位测针； 4）准备现场测定蒸发量的设备； 5）灌水的水源应采用清水并做好灌水； 6）闭水试验所需材料设备进场,人员到位。 四.闭水试验程序 施工准备----清理检查井内壁-----封堵井口-----灌水浸泡------检查沿线管道外壁及检查井渗水情况------计算渗水量-----验收 ~
水池闭水试验施工方案 一、施工概述 本工程共有6个单体工程，其中纤维束滤池、储水池、回流及剩余污泥泵房和细格栅及曝气沉砂池需进行闭水试验。当建筑物或构筑物混凝土达到设计强度100%后，应抓紧做好闭水试验。闭水试验用水采用N1标段基坑降水抽出来的地下水，用塑料软管接入水池。闭水试验由建设单位、监理单位、设计单位及施工方共同检测，发现渗漏隐患，及时采取补救措施。 二、闭水试验方法 (一)、充水 1、充水前将池内清理干净，检查进出水口是否封堵严密，不得有渗漏。向水池内分为多次进行充水，具体次数分别为：纤维束滤池3次，储水池6次，回流及剩余污泥泵房5次，细格栅及曝气沉砂池3次。每次充水时间约为4小时，水池水位升高1米左右，然后停止12小时在继续充水，充水高度为设计水位高度。 对大、中型水池，可先充水至池壁底部的施工缝以上，检查底板的抗渗质量，当无明显渗漏时，再继续充水至第一次充水深度。 2、每次充水宜测读24h的水位下降值，计算渗水量，在充水过程中和充水以后，应对水池作外观检查。当发现渗水量过大时，应停止充水。待作出处理后方可继续充水。
(二)、水位观测 1、充水时的水位用水位标尺测定。 2、充水至设计水深进行渗水量测定时，采用水位测针测定水位。水位测针的读数精度应达1/10mm。 3、充水至设计水深后至开始进行渗水量测定的间隔时间，应不小于24h 4、测读水位的初读数与末读数之间的间隔时间，应为24h。 5、连续测定的时间可依实际情况而定，如一天测定的渗水量符合标准，应再测定一天；如第一天测定的渗水量超过允许标准，而以后的渗水量逐渐减少，可继续延长观测。 (三)、蒸发量测定 1、现场测定蒸发量的设备，可采用直径约50cm，高约30cm的敞口钢板水箱，并设有测定水位的测针。水箱应检验，不得渗漏。 2、水箱应固定在水池中，水箱中充水深度可在20cm左右。 3、测定水池中水位的同时，测定水箱中的水位。 4、测定水位时报请监理工程师全程监控，读数时精度必须满足要求。 (四)、水池的渗水量计算公式： Q=A1[(E1-E2)-(e1-e2)]/A2 其中： Q—渗水量(L/m2·d)； A1—水池的水面面积(m2)； A2—水池的浸湿总面积(m2)； E1—水池中水位测针的初读数(mm)，即初读数；
一、工程概况 (2) 一、主要材料及要求 (5) 三、闭水试验应具备条件 (5) 四.闭水试验程序 (6) 五、闭水试验方法 (6) 六、沉降观测 (8) 七、闭水试验标准 (8) 八、安全 (9) 九、施工注意事项 (9)
一、工程概况 1、新区污水处理厂闭水工程介绍：
3、编制依据： 3.1《给排水构筑物施工及验收规范》（GBJ141-2008）。 3.2《石油化工混凝土水池工程施工及验收规范》（SH/T3535-2002）
3.3《石油化工施工安全技术规程》（GB50484-2008） 3.4《施工现场临时用电安全技术规程》（JGJ46—2005） 3.5盈创公司《质量手册》，AHYC/M-2010《管理手册》；2010B版《程序文件》。 二、主要材料及要求 1、DN100管道泵、无缝钢管，闸阀：要用于闭水试验时给水池与水池之间注水用； 2、Φ150潜水泵、胶管：要用于闭水试验时抽水用； 3、标尺：主要用于观察充水时水位变化情况； 4、刻度尺； 5、水位测针：由针体和针头两部分构成（在测针未到位之前暂时用游标卡尺测量）； 6、百分表； 三、闭水试验应具备条件 1、水池闭水试验应在下列条件下进行： 1）池体的混凝土达到100%设计强度； 2）现浇钢筋混凝土水池的防水层、防腐层施工以及回填土以前； 2、水池闭水试验前，应做好下列准备工作： 1）将池内清理干净，修补池内外的缺陷，临时封堵预留孔洞、预埋管口及进出水口等； 2）检查充水及排水闸门，不渗漏； 3）设置水位观测标尺； 4）标定水位测针； 5）准备现场测定蒸发量的铁皮箱； 6）充水的水源采用消防水并做好充水和放水系统的设施。 3、水池闭水试验前，应做好下列检查工作： 1)外观质量检查合格； 2)构筑物内清理完毕,无杂物积水现象； 3)全部预留孔洞封堵不得漏水，位于水池底板以下的管道应封堵坚固不得漏水，堵板承载力经核算并大于水压力； 4)闭水试验所需材料设备进场,人员到位；
郑州航空港经济综合实验区一标段 二分部项目 闭 水 试 验 方 案 中国建筑第七工程局 2016年5月20日 目录 一、工程概况
二、主要材料及设备要求 三、闭水试验应具备的条件 四、闭水试验程序 五、闭水试验方法 六、渗水量的计算 七、闭水试验标准 八、验收 九、安全 十、施工注意事项 一、工程概况 1.工程名称：郑州航空港经济综合实验区一标段二分部 2.工程地点：郑州航空港经济综合实验区 3.闭水工程量介绍：此次闭水试验主要为污水工程闭水试验，先期施工的枣花路（全长682.02m）、枣梨路（全长711.146m）、灵枣路（全长2023.1m）、国泰路（全长1267.543）、静安路(全长108 4.632m)、枣庄路（全长73 5.693m）以及后续施工的其他道路，其中污水管管材采用高密度聚乙烯双壁波纹管（HDPE），接口采用橡胶圈结构，雨水管管材采用采用柔性接口的Ⅱ级钢筋混凝土承插口管。 4.编制依据： 《埋地塑料排水管道工程技术规程》
《给水排水管道工程施工及验收规范》 郑州航空港经济综合实验区施工图纸 二、主要材料 1、大功率潜水泵（6寸）、水管（Ф100 ，50米，要用于闭水试验时抽水用）； 2、标尺(主要用于观察灌水时水位变化情况)； 3、刻度尺； 4、水位测针(由针体和针头两部分构成)； 5、百分表； 6、电流表。 三、闭水试验应具备条件 1、污水工程闭水试验应在下列条件下进行: 1）管道及检查井外观质量已验收合格； 2）管道未回填且沟槽内无积水； 3）全部预留孔应封堵，不得渗水； 4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。 2、污水工程试验前，应做好下列准备工作: 1）将检查井内清理干净，修补井内外的缺陷； 2）检查充水及排水闸门，不渗漏；
大学西路延长线A标 雨水检查井施工技术交底 一、工程概况 南宁市大学路西段延长线为城市I级主干道，西起南宁市职业技术学院和党校新址，东至K2+000，全长2000m。现状地势基本平坦，主要为水田、旱地、鱼塘，有少量的土丘，地势起伏不大，属平坦地形。在k2+220和K2+816处各有一条西明江支流从北往南穿过。沿线经过党校新址、罗文奶牛场等单位，现状地段无排水管。排水工程总计长为6114m。 雨水管布置在公交车道下，距路缘石约2.5米，为满足道路两侧用地街坊雨水管的接入，并考虑道路纵向各种管线在高程上交叉错开，管道埋深按最小覆土约1.5米考虑，为便于收集道路地面雨水及今后的管道维护，在管渠间距40米左右设雨水检查井及双篦或四篦雨水口。 二、施工图要求 雨水口与检查井连接管D300，坡度大于1%，雨水口位置可根据现场情况做适当调整。 雨水检查井：当管径D≤1000时，采用φ1500圆形砖砌雨水检查井；当D≥1200时，采用矩形直线砖砌雨水检查井；当雨水主干管有支管接入时，采用90°矩形直线砖砌雨水检查井。 管道安装完之后须进行闭水试验，管道灌满水经24h，渗水量应
符合规范要求。 （二）、施工方法： 1、排水工程的施工方案 （1）、沟槽开挖采用机械配合、人工清理； （2）、混凝土采用机械拌和，手推车运至现场进行浇筑；（3）、管涵的吊装就位，采用吊车或挖掘机进行； （4）、电源视情况采用外接电源或自备发电机的方法解决。 2、排水工程的施工工艺流程图
雨水检查井施工 雨水检查井有圆形砖砌检查井（筒身与井口）、矩形直线砖砌检查井、矩形直线90°砖砌三通检查井。检查井采用M7.5号水泥砂浆砌筑，砖块在砌筑前必须用水全部润湿，砌筑时要求坐浆饱满，上下层砖必须错缝搭接、角部注意接槎砌筑，杜绝通缝出现。当检查井砌至一定高度时，须按设计要求安装检修爬梯，爬梯间距为36cm，水平中距为30cm，须吊铅垂线安装。检查井砌筑时要一边砌，一边用M10号水泥砂浆完成对井室内壁的勾缝和抹面工作。 雨水井的井室盖板采用预制后吊装的方案。预制盖板时，钢筋严格按设计要求安装绑扎，模板和钢筋经监理验收之后方可浇筑砼。井室盖板达到15天强度以上之后可进行吊装，吊装时，须先将井室墙体坐浆找平，保证安装的盖板平稳、位置和方向准确。 雨水井井座采用现浇的方案，施工时控制好其四个方向的标高，须使井圈井盖与砼路面保持水平。 井圈井盖采用购买的成品。安装可在砼路面施工后进行。 施工中应注意的问题 a、原材料须检验合格之后方能使用； b、试验人员须及时做好试块，做好各种原材料的检验工作； c、人行检修爬梯购买成品（塑钢爬梯），安装须规范、美观。胸腔回填的施工方法 施工方案为分层回填杂砂石。回填杂砂石下料采用机械配合人工的方法，每20cm一层回填至雨水管顶50cm（挖方区施工时，管顶50cm 以上再分层填筑天然三合土至路槽），每回填一层，对回填的杂砂石进行灌水，然后用插入式振捣棒进行振捣，直到振捣密实为止。或采
***集团***生物科技产业园（***搬迁升级一期项目）土建工程C标段 蓄水池闭水试验施工方案 审批： 审核： 编制： 河北世达建设集团有限公司 2018年8月7日
一、工程概况 (3) 二、主要材料及要求 (4) 三、闭水试验应具备的条件 (5) 四、闭水试验程序....................................................... .. (6) 五、闭水试验方法 (6) 六、渗水量的计算 (7) 七、闭水试验标准 (7) 八、安全 (7) 九、施工注意事项 (8)
一、工程概况 1、本工程为***集团***生物科技产业园项目（河北***生态环保有限公司危废集中焚烧处置生产线搬迁升级改造项目），位于***县侯口乡盐化工工业园区纬二路南侧，整体有初期雨水、消防废水合用水池，泵房、合用水池，冷冻水池，循环水池等单体工程做闭水试验。 2、闭水工程介绍： 3、编制依据：《给排水构筑物施工及验收规范》（GBJ141-2008）。 二、主要材料及要求 1、进水采用50口径水管， 2、排水采用100WL80-8-4大功率潜水泵，流量80M3/h，100口径水管： 3、标尺：主要用于观察充水时水位变化情况； 4、百分表；
三、闭水试验应具备条件 1、水池闭水试验应在下列条件下进行： 1）池体的混凝土达到100%设计强度； 2）现浇钢筋混凝土水池的防水层、防腐层施工以及回填土以前； 2、水池闭水试验前，应做好下列准备工作： 1）将池内清理干净，修补池内外的缺陷，临时封堵预留孔洞、预埋管口及进出水口等； 2）检查充水及排水闸门，不渗漏； 3）充水的水源采用清水并做好充水和放水系统的设施。 3、水池闭水试验前，应做好下列检查工作： 1)外观质量检查合格； 2)构筑物内清理完毕,无杂物积水现象； 3)全部预留孔洞封堵不得漏水，位于水池底板以下的管道应封堵坚固不得漏水。 4)闭水试验所需材料设备进场,人员到位； 四.闭水试验程序 施工准备---→清理检查内壁---→封堵预留洞口---→注水浸泡---→检查外壁及预留洞口渗水情况---→验收---→缓慢放水 五、闭水试验方法 根据设计要求每个构筑物都必须在其主体结构混凝土达到100%设计强
管道闭水试验方法 （一）主要材料 （1）大功率潜水泵、胶管（用于闭水试验时抽水）； （2）标尺（主要用于观察灌水时水位变化情况）； （3）刻度尺； （4）水位测针（由针体和针头两部分构成）； （5）百分表； （6）电流表。 （二）闭水试验应具备条件 （1）闭水试验应在下列条件下进行 1）管道及检查井外观质量已验收合格； 2）管道未回填且沟槽内无积水； 3）全部预留孔封堵，不得渗水； 4）管道两端堵板承载力经核算大于水压力和合力；除预留进水管外，应封堵坚固，不得渗水。 （2）闭水试验前，应做好下列准备工作： 1)将检查井内清理干净，修补井内外的缺陷； 2）设置水位观测尺； 3）标定水位测针； 4)准备现场测定蒸发量的设备； 5）灌水的水源应采用清水并做好灌水。 （3）闭水试验前，应做好下列检查工作：
1）外观质量合格 2）检查井内清理完毕，无杂物积水现象； 3）管道两端堵板承载力经核算大于水压力和合力；除预留进水管外，应封堵坚固，不得渗水。 4）闭水试验所需材料设备进场，人员到位； （三）闭水试验程序 施工准备---清理检查井内壁---封堵井口---灌水浸泡---检查沿线管道外壁及检查井渗水情况---基数按渗水量---验收 （四）闭水试验方法 根据设计要求每个检查井都必须在其砂浆达到100%设计强度后，用以考核检验检查井的渗水量是否达到标准要求。当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管内壁加2M计；当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游水头加2M；当计算出的水头小于10M,但以超过上游检查井井口时，试验水头应以上游检查井井口高度为准，首先将被试验的管段起点及终点检查井的管子两端用钢制堵板堵好，再上游井的管沟边设置一试验水箱，将进水管接至堵板的下侧。管道应严密，并从水箱向管内充水，浸泡24小时后再进行试验，量好水位，观察管口接头处是否严密不漏，观察30分钟，测量渗水量应满足规范要求，闭水试验完成后将水排出。 （1）准备工作 灌水之前首先将检查井内部清理干净，以免充水后井内浮渣漂浮水面，影响测试精度，对于预留孔洞，预埋管口及进水口等都要加以临时封堵，同时还必须严格检查充水及排水闸口，不得有渗漏现象发生，在完成上述工作后再计算出设
唐山中润煤化工有限公司酚氰废水深度处理工程 闭水试验施工方案 工程名称：唐山中润煤化工有限公司酚氰废水深度处理工程工程地点：唐山中润煤化工有限公司院内 施工单位：北京桑德环境工程有限公司 编制单位：北京桑德环境工程有限公司 编制人： 编制日期：2009年6月4日 审批负责人： 审批日期：2009年月日
闭水试验方案 一、工程概况 1.工程名称：唐山中润煤化工有限公司酚氰废水深度处理工程 2.工程地点：唐山京唐港唐山中润煤化工有限公司 3.闭水工程介绍：
4、编制依据：《给排水构筑物施工及验收规范》（GBJ114-90）。 二、主要材料及要求 1、4寸大功率潜水泵（6台）、4寸胶管（200m）、4mm2电缆100m：要用于闭水试验时抽水用； 2、标尺：主要用于观察充水时水位变化情况； 3、刻度尺； 4、水位测针：由针体和针头两部分构成； 5、百分表； 6、电流表。 三.闭水试验应具备条件 1、水池闭水试验应在下列条件下进行： 1）池体的混凝土达到100%设计强度； 2）现浇钢筋混凝土水池的防水层、防腐层施工以及回填土以前； 3）装配式预应力混凝土水池施加预应力以后，保护层喷涂以前； 2、水池闭水试验前，应做好下列准备工作： 1）将池内清理干净，修补池内外的缺陷，临时封堵预留孔洞、预埋管口及进出水口等； 2）检查充水及排水闸门，不渗漏； 3）设置水位观测标尺； 4）标定水位测针； 5）准备现场测定蒸发量的设备； 6）充水的水源应采用清水并做好充水和放水系统的设施。 3、水池闭水试验前，应做好下列检查工作：1)外观质量检查合格；
2)构筑物内清理完毕,无杂物积水现象； 3)全部预留孔洞封堵不得漏水，预留孔应封堵坚固不得漏水，堵板承载力经核算并大于水压力；此水池采用6mm钢板进行封堵，并将其四周与水池进行焊接，所需钢板3.75m2 4)闭水试验所需材料设备进场,人员到位； 5）试验脚手架搭设完毕，并符合安全规定。 四.闭水试验程序 施工准备----清理检查内壁-----封堵预留洞口-----注水浸泡------检查外壁及预留洞口渗水情况------验收------缓慢放水 五、闭水试验方法 根据设计要求水池主体结构混凝土达到100%设计强度后，并在防水层及防腐层施工前进行满水试验，用以考核检验污水处理构筑物的渗水量是否达到标准要求，以免污水渗漏，再次污染环境，而且也避免钢筋混凝土结构内钢筋遭受腐蚀，影响结构安全。这期间应注意闭水试验必须用清水(切忌用污水)，逐池缓慢地放水试验，发现渗漏点要做好标记。试水水位应放至正常使用的最高水位，经三个昼夜的观察、记录，无渗漏再逐步放水。 1、准备工作 充水之前首先将池内清理干净，以免充水后池内浮渣漂浮水面，影响测试精度。池内外缺陷要修补平整，对于预留孔洞，预埋管口及进出口等都要加以临时封堵，同时还必须严格检查充水及排水闸口，不得有渗漏现象发生，在完成上述工作后即可设置充水水位观测标尺，用以观察充水时水位所达到的深度，水位观测标尺可以用立于水池中部的塔尺，也可在池
污水管道闭水试验施工技术交底 施工单位：江苏省华建建设股份有限公司第1页共3页 工程名称海口市长流起步区 市政道路工程2#路 分部工程排水管道工种瓦工 交底内容： 1、污水管道必须做闭水试验，闭水试验应在管道填土之前进行。 2、试验前，用1：3水泥砂浆试验段两井内的上游管口砌24cm厚的砖头，并用1：2.5砂浆抹面，将管段封闭严密。当堵头砌好后，养护3～4d 达到一定强度后，方可进行灌水试验。灌水前，应先对管接口进行外观检查，如抹带有裂缝，脱落等缺陷，应及时进行修补，以防灌水时发生漏水而影响试验。 漏水时，检查井边应设临时行人便桥，以保证灌水及检查渗水量等工作时的安全。严禁站在井壁上口操作，上下沟槽必须设置立梯、戴上安全帽，预先对沟壁的土质，支撑等进行检查，如有异常现象应及时排除，以保证闭水试验过程中的安全。 3、管道灌满水经24小时后再进行。 4、闭水试验的水位，应为试验段上游管道的内顶以上2米，如上游管内顶至检查口的高度小于2米时，闭水试验水位可至井口为止。 5、对渗水量的测定时间不小于30min。 接受人（全员）签字： 注：本交底一式三份，班组、交底人、资料保管员各一份 污水管道闭水试验施工技术交底 施工单位：江苏省华建建设股份有限公司第2页共3页
工程名称海口市长流起步区 市政道路工程2#路 分部工程排水工程工种瓦工 6、渗水量的计算： 降水截面之和（㎡）×降水深度（m）×1000升 渗水量（升/小时.米）=（L/h.m） 闭水时间（小时）×闭水管长度（m） 排水管道闭水试验允许偏差 表中D为管径 序号项目允许偏差 检查频率 检验方法范围点数 1 △倒虹吸管 不大于下表 的规定每个井段 1 灌水 2 其 它 管 道△D＜700mm 每个井段 1 计算 渗水量 3 △D700～1500mm 每3个井段抽验 1段 1 4 △D＞1500mm每3个井段抽验 1段 1 接受人（全员）签字： 注：本交底一式三份，班组、交底人、资料保管员各一份 污水管道闭水试验施工技术交底 施工单位：江苏省华建建设股份有限公司第3页共3页 工程名称海口市长流起步区 市政道路工程2#路 分部工程排水工程工种瓦工
毕节职业技术学院新校区基础设施工程 管道闭水试验方案 编制： 审核： 审定： 贵州毕节双山建设投资有限公司 深圳市恒浩建设工程项目管理有限责任公司 毕节职业技术学院新校区基础设施工程 贵州建工集团职业技术学院施工项目部 专项施工（方案）报审表 工程名称：毕节职教城毕节职业技术学院新校区建设项目排水工程
目录 1、工程概况 (1)
2、主要材料及设备要求 (1) 3、闭水试验具备的条件 (1) 4、闭水试验程序 (2) 5、带井闭水试验方法 (2) 6、渗水量的计算 (3) 7、闭水试验标准 (3) 8、验收 (3) 9、施工安全 (4) 10、施工注意事项 (4) 一、工程概况 1、根据设计文件《毕节-大方城市总体规划（2020—2030年）》，《室外排水设计规范》(GB50014-2006)，《给水排水管道工程施工及
验收规范》（GB50268－2008）、《市政排水管工程及附属设施》 （06MS201）。 2、毕节职教城毕节职业技术学院新校区建设项目（第四标段），工程位于毕节地区职教城，毕节职业学院新校区。本工程为小市政室外道路雨水、污水管道，管道起点（1K0+0.000）至终点(1K2+155.432)，（2K0+0.000）至终点(2K0+534.859)，（3K0+0.000）至终点(3K0+274.463)，（4K0+0.000）至终点(4K0+257.827)主管道全长3222.581米，污水、雨水管材选用联塑聚氯乙烯双壁玻纹管材，管材设计环钢度不小于8KN/M,弯曲受拉极限不小于80MPa，管径分别为DN300、DN400、500、600、800及DN1000六种。 管道主要采用沟埋式，执行规范标准：《给水排水管道工程施工及验收规范》（GB50268-2008国家标准） 二、主要材料及设备要求 梯子1 部，用于检查井段的水位下降情况； 铁桶1 只（带度量衡的），主要用于补水用； 潜水泵，设备功率1.5KW，2 台（套），配备胶管φ100：50 米，主要用于闭水试验期间抽水用； 试验用水若干。 三、闭水试验具备的条件 管道闭水试验时，试验管段应具备下列条件： （1）管道及检查井外观质量已检查合格； （2）管道已填土且沟槽无积水；
雨 水 管 道 工 程 闭 水 试 验 方 案 编制人: 职务： 审核人: 职务： 审批人: 职务： 编制时间：年月日
目录 一、工程概况 ----------------------------------------- 1 二、主要材料 ----------------------------------------- 3 三、闭水实验具备条件---------------------------------- 3 四、闭水实验程序 ------------------------------------- 4 五、闭水实验方法 ------------------------------------- 4 六、闭水实验标准 ------------------------------------- 6 七、验收 --------------------------------------------- 6 八、安全 --------------------------------------------- 7 九、施工注意事项 ------------------------------------- 7
雨水管道工程闭水试验方案 一、工程概况 配套管网工程： 主要工程内容包括：DN800~2800钢筋混凝土管3607米、DN300~ 600 HDPE 排水管10548米,新建B400盖板边沟801米,新建各类井574座(包括雨水检查井、结合井、转换井等)、雨水口605座。 2.闭水工程量介绍：本项目闭水试验主要为雨水工程闭水试验，钢筋混凝土管：D800~D2800；HDPE双壁波纹管D300、D400、D500、D600； 试验分段如下表：
昆明晋城泛亚工业物流中心一级开 发整理市政主干道及次干道道路工 程污水管道及污水井 闭 水 试 验 方 :案 云南誉达市政工程有限公司 2013年5月20日 i
一、工程概况 二、主要材料及设备要求 三、闭水试验应具备的条件 四、闭水试验程序 五、闭水试验方法 六、渗水量的计算 七、闭水试验标准 八、验收 九、安全 十、施工注意事项 污水管道工程闭水试验方案 一、工程概况 1. 工程名称：昆明晋城泛亚工业物流中心一级开发整理市政主干道及次干道道路工程 2. 工程地点：昆明晋城泛亚工业物流中心 3?闭水工程量介绍：本项目闭水试验主要为污水工程闭水试验， 4.编制依据： 《云南省给排水管道工程施工及验收规范》 《昆明晋城泛亚工业物流中心一级开发整理市政主干道及次干道 道路工程给排水工程》施工图纸
二、主要材料 1、大功率潜水泵（6寸）、水管（①100 , 50米，要用于闭水试验时抽水用）； 2、标尺（主要用于观察灌水时水位变化情况）； 3、刻度尺； 4、水位测针（由针体和针头两部分构成）； 5、百分表； 6、电流表。 三、闭水试验应具备条件 1、污水工程闭水试验应在下列条件下进行： 1）管道及检查井外观质量已验收合格; 2）管道未回填且沟槽内无积水； 3）全部预留孔应封堵，不得渗水； 4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。 2、污水工程试验前，应做好下列准备工作： 1）将检查井内清理干净，修补井内外的缺陷； 2）检查充水及排水闸门，不渗漏；
3）设置水位观测标尺； 4）标定水位测针； 5）准备现场测定蒸发量的设备； 6）灌水的水源应采用清水并做好灌水和放水系统的设施。 3、污水工程闭水试验前，应做好下列检查工作： 1）外观质量检查合格； 2）构筑物内清理完毕，无杂物积水现象； 3）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水； 4）闭水试验所需材料设备进场，人员到位； 四?闭水试验程序 施工准备----清理检查井内壁-----封堵井口-----灌水浸泡 ------检查沿线管道外壁及检查井渗水情况------验收------缓慢放水五、闭水试 验方法 根据设计要求每个检查井都必须在其砂浆达到100滋计强度后, 用以考核检验污水处理构筑物的渗水量是否达到标准要求，以免污水渗漏，再次污染环境。这期间应注意闭水试验必须用清水（切忌用污水），逐池缓慢地放水试验，发现渗漏点要做好标记。当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；当计算出的试验段水头小于10m但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。首先将被试验的管段起点及终点检查井的管子两端用钢制堵
雨污水技术交底 一）沟槽开挖 根据测设的中线，高程控制桩放出管沟中心线和高程点后再开挖沟槽。开挖由下游向上游进行。 1、先施工雨水管道，待雨水管道分段完成后，再进行污水水管道的开挖，沟槽土应在管道安全线以外堆放，以便管道安装，砼浇筑等工作。 2、根据图纸设计确定管道沟槽的开挖断面。 3、开挖管沟时，不得破坏下面土的结构，使用挖掘机施工时，可保留30cm厚土层不挖。若人工挖土后不能立即浇筑混凝土基础时，槽底可保留15cm厚土层不挖，当土方挖到接近设计标高时，应在槽内打高程控制桩，以控制挖土深度，防止过浅或超挖，局部超挖部分应回填夯实处理。 4、管沟的开挖过程中，应对土质情况、地下水位和原有管线等情况及时了解掌握，该采取保护的，要及时地采取保护措施。 5、沟槽切断原有排水沟或排水管道，如无其它适当方法排水时，应架设安全可靠的渡槽或渡管。 6、当开挖沟槽发现已建的地下各类设施或文物时，应采取保护措施，并及时上报甲方及有关单位处理。 7、沟槽的开挖质量应符合下列规定：沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。槽底高程的允许偏差为±20mm。 8、对开挖的管道沟槽，要及时地设置警示标志，并对其进行封闭管理，以防意外事故的发生。 开挖的土方全部外运。 二）管道安装 1、先做砂石基础，并严格控制高程，严禁超高和太低，上平面应保持清洁， 2、下管： A 下管前对管子进行外观检查，管材是否符合设计要求，经鉴定合格后方可使用。 B 下管由两个检查井的一端开始，管道应慢慢下落到基础上，沟槽若有支撑时，不得与槽壁支撑及槽下管子相碰撞，防止下管绳索折断或突然冲击砸坏基础。 C 管节放在基础上后即进行校正、找直。 三）闭水试验： 根据规范要求，污水管道做闭水试验。 1、管道在回填土前应采用闭水法对管道进行严密性试验，试验管段应按井距分隔，带井试验 2、管道闭水试验时，试验管段应符合下列规定： 1）管道检查井外观质量已验收合格。 2）管道未回填土且沟槽内无积水。 3）检查井内不做试验的管段应堵好，不得渗水。 3、闭水试验应按下列程序进行： 1）试验管段灌满水后浸泡时间不应少于24h。 2）试验水头应以试验段上游管顶内壁加2m计。
