：[转载]小型泵站施工组织设计
§1工程概况
1．1 工程概述
三井河西站工程采用闸站结合布置方式，泵站采用2台套32ZLB-125轴流泵（配套2台95KW电动机），节制闸净宽6m（采用QPQ2*100型启闭机）。外河侧与内河侧各设置10.0m长的C20钢筋混凝土护坦，后接5m长的M7.5浆砌块石海漫与河底相衔接，海漫与护坦处挡土墙采用直立式C25钢筋混凝土扶壁式挡墙；外河侧挡墙高程6.50m（吴淞基准，下同），内河侧挡墙高程6.00m。以上为房屋部分（另：副厂房及管理房基础为回填土地基），其中主厂房平面尺寸13.85m×10.2（6.25）m，其中7.1m×10.2m为2层，6.75m×6.25m为1层；副厂房平面尺寸5.2m×9.0m，共1层；管理房平面尺寸9.0m×8.0m，共2导层。节制闸配置QPQ2*100型卷扬机启闭机一台套；配置净宽2.5mHQ型固定回转式清污机二台套；泵站机泵启吊配MD1-3-9型电动葫芦一台套，泵站2.5m宽闸门配置50kn螺杆式启闭机二台套。
§2主要项目施工方法
2．1 测量与放样
（1）复核工程师提供的测量控制点。在收到工程师提供的三等施工控制网中的控制点座标及水准点高程资料后，即会同工程师代表实地核查该控制点的位置，并进行复核。
（2）布置平面和高程控制网，根据工程师提供的经复核无误的控制点按规范要求设计和布设施工平面控制系统和高程控制系统，并绘制成图连同测量及计算成果报工程师审核，该控制网必须是整个枢纽工程控制网的一部分。亦即是整个枢纽工程控制网的加密。平面控制点及水准点均按规范及技术要求设置和保护。
（3）测量仪器：经纬仪1台，水准仪2台。
（4）由测量技术人员负责整个工程的测量技术工作，其余测量人员均是持证上岗，即是受过训练、有经验、有技能的人员承担测量工作。
2．2 围堰工程
1．水文资料
本工程施工时段在2月至7月份，水下部分施工在2月5月份，根据本地区往年同时期的降雨量与河水位，在5月份以前水位在吴淞高程4m以下。
2．围堰的设计标准
围堰的设计标准为：围堰堰顶高程施工至吴淞高程4.5m。内外河侧围堰设计成施工便道，以便人员机械的行走。
3．围堰的设计
依据实际地形与河水位，在闸站内外河翼墙的外侧采用粘土坝围堰，外河侧驳岸采用双排圆木桩围堰。粘土坝围堰上顶宽4m，双面边坡1：1，围堰高约3.5m，堰顶铺筑15cm碎石垫层。围堰施工采用1m3挖掘机挖土5t自卸汽车运土，75kw推土机推土碾压成坝，围堰土方采用北岸沿河堤土方。外河侧驳岸围堰顺驳岸纵向沿河填筑，围堰长115m，宽度2 m，内排圆木桩距离驳岸底板1.5m。内外排圆木桩长6m，直径16cm，间距50cm，内外用φ8钢筋拉结。圆木桩采用1m3挖掘机在河堤上打，人工在装有木桩的船上配合扶持木桩。然后人工将竹排编制在木桩内侧，接着将草袋灌满黄土叠入竹排内侧，草袋叠置宽度80cm，最后在两排草苞围堰中间填入黄土。围堰主要工程量见下表：
分项名称开挖（m3）粘土填筑（m3）打拔圆木桩（m 3）
外河侧围堰 900 900
内河侧围堰 600 600
外河侧驳岸 900 100
4．围堰的拆除
内外侧粘土坝围堰拆除采用1m3挖掘机直接开挖，土方采5t自卸汽车运弃土指定地点。双排圆木桩围堰木桩1m3抓斗式挖泥船拔，土土方也采用1m3抓斗式挖泥船挖，40t运泥船将土运至指定卸泥地点。2．3 施工排水系统
本节包括了在施工期间各种水源的排除设施和布置，如地下水、渗流水、地表径流水及雨水等排除。（1）基坑排水
本工程基坑排水有雨水、渗透水和施工弃水等经常性排水。选用2台4＂潜水泵，分别布置于内外河的粘土坝围堰上。
（2）地表水、雨水的排除
拟在基坑四周坡顶开挖截水沟，修筑土堤，防止地面水流入坑内，其截水沟的引流方向则根据整个施工场地排水系统综合考虑。截水沟采用浆彻石明沟，沟的断面尺寸为40×40cm，长60m。
（3）地下水降排
根据岩土工程勘察报告，闸站及挡土墙底板等范围内的土质较差，含水量较高，为了保证基础的正常施工，决定对该基坑采用轻型井点排水。
闸站基坑长45m，宽35m，周长约160m。基坑底板高程-0.4m，我们决定在高程0.0m处设置井点，共采用3套射流泵井点设备，布置总管160m，井点管每1~1.3m设置一根井点管，共计井点管150根。外河侧南北驳岸底板内侧布置一排总管，总管长120m，井点管150根，采用2套射流泵井点设备。总管采用φ75钢管，井点φ50钢管，井点管每长6m。具体施工方案如下：
1、施工工艺程序
放线定位铺设总管冲孔安装井点管填砂砾滤
料上部填粘土密封用弯联管将井点管与总管接通安装抽水设备与总管
连通安装集水箱和排水管开动真空泵排气、再开动离心水泵抽水测量观测进中地下水变化。
2、井点管埋设
井点管埋设采用高压水冲刷土体，用冲管扰动土体助冲，将土层冲成圆孔后埋设井点管，井点管在地面以下0.5~1m的深度内,用粘土填实，以防止漏气。井点管埋设完毕后，应接通总管与抽水设备，接头要严密，并进行试抽水，检查有无漏气、淤塞等情况，出水是否正常，如有异常情况，应检修好方可使用。
3、井点管使用
井点管使用时，应保证连续不断地抽水，并备用双电源，以防断电。一般在抽水3~5d后水位降落漏斗基本趋于稳定。正常出水规律是“先大后小，先混后清”。如不上水，或水一直较混，或出现清后又混等情况，应立即纠正。真空度是判断井点系统良好与否的尺度，应经常观测，一般应不低于55.3~66.7kPa，如真空度不够，通常是由于管路漏气，应及时修好。井点管淤塞，可通过听管内水流声；手扶管壁感到振动；夏冬季时期手摸管子冷热、潮干等简便方法进行检查。如井点管淤塞太多，严重影响降水效果时，应逐个用高压水反冲洗井点管或拔出重新埋设。
待地下部分工程施工完成后，经监理同意后，开始拆除井点系统，拔出借助于倒链，所留孔洞用砂填塞。井点降水时，对水位降低区域内的建筑物进行沉降观测，发现沉陷或水平位移过大时，及时采取防护措施。
2．4 土方开挖
本工程本工程土方开挖分：河道清淤、基坑土方开挖等，河道清淤451m3，基坑土方开挖11258m3。闸站底板高程-0.5m，内外河护坦底板高程-0.2m，外河侧驳岸底板-0.3m。根据地质报告显示，本工程土质较差，决定基坑与开挖边坡留1.5m工作面，开挖边坡初定1：1，根据现场实际土质再调整。
本工程首先进行闸站、护坦底板土方开挖，然后开挖外河挡土墙底板，由于土质不好第一次开挖至0.00高程，开挖布置井点降水，随后施工水泥搅拌桩，为了保护桩体不被破坏，剩余部分土方由人工开挖。0. 00高程以上土方开挖采用1m3挖掘机开挖，由于北岸有弃土位置，土方直接采用多台挖掘机翻挖。开挖过程中经常测量高程，防止超挖。根据业主提供的现场河道断面及建筑轮廓线尺寸计算土方开挖量及回填量，科学调配土方，搞好土方平衡。
2．5 土方填筑与墙后回填
1．土方填筑
本工程土方填筑主要为挡土墙背后回填，共计7861m3，压实度不小于90%。
土料从弃土场挖出后，直接由汽车运至填筑点。填筑采用分层进行，分层厚度不大于25cm，分层由推土机摊铺，压路机碾压密实。填筑土料压实度要满足设计要求，并按规定取样试验检查压实度。在填筑过
程中，注意对填筑土料的检查，防止不合格的填料用于填筑，并随时组织人员检出填筑土料中的树根、垃圾等杂物。开始填筑后，填筑表面作一定坡度或拱冠形式，防止出现积水洼现象。
压实机具采用12t压路机碾压4遍，对不能碾压到的地方采用小型夯实机压实，粘土摊铺后，含水率要控制在根据试验确定的最优含水率的高差范围。在填筑过程中，整个填筑层的含水率要均匀一致。2．墙后二八灰土回填
墙后二八灰土回填主要包括闸站边墩墙后2m范围内及副厂房外轮廓线往外2m范围内，压实不小于93%。回填土在建筑物强度达到设计要求后进行，填土前清除底部积水和杂物，，采用人工回填土方，分层回填，不留松土死角。整个土方回填工作应均恒上升，避免高低相差太大，给建筑物产生影响。
2．6 地基础处理
根据设计图纸本工程底板均采用深层水泥搅拌桩。
深层水泥搅拌桩施工工艺流程：（1）定位下沉；（2）深入到设深度；（3）喷浆搅拌机提升；（4）原位重复搅拌下沉；（5）重复搅拌提升；（6）搅拌完成形成加固体。
深层水泥搅拌桩施工程序为：深层搅拌机定位预搅下沉制配水泥浆（或砂
浆）喷浆搅拌、提升重复搅拌下沉重复搅拌提升直至孔口关闭搅拌机、清洗移至下一根桩、重复以上工序。
⑴场地整平，清除桩位处地下一切障碍物（包括大块石、树根和生活垃圾等），场地低洼处用粘性土料回填夯实，不得用杂填土回填。
(2)按照图纸桩位放样。
⑶施工前标定搅拌机械的灰浆泵输送量及灰浆输送管到达搅拌机喷浆口的时间和起吊设备提升速度等施工工艺参数，根据设计要求通过试验确定搅拌桩的配合比。
⑷定位：施工时先浆深层搅拌机用钢丝绳吊挂在起重机上，根据设计规定的位置定位对中，当地面起伏不平时，使起重机保持平衡，通过电气控制柜通电源。
⑸预搅下沉：用输浆胶管将储料罐、灰浆泵同深层搅拌机连通，开动电机，启动搅拌机，待搅拌头转速正常后，借深层搅拌机的自重，以0.38~0.75m/min的速度，工作电流不应大于70A，沿导向架边旋转切
土边下沉，直至加固深度。搅拌机预搅下沉时，不宜冲水；当遇到较硬土层下沉太慢时，方可适量冲水，但应考虑冲水成桩对桩身强度的影响。
⑹制备水泥浆：深层搅拌机钻到一定深度后，按规定的配合比，开始制备水泥浆或水泥砂浆，待压浆时倾入集料斗中。
⑺提升喷浆搅拌：当搅拌机下沉到设计深度后，将搅拌机略为提升（约200mm），开动灰浆泵，把水泥浆压入软土层中，以0.3~0.5m/min的均匀速度，边提升、边喷浆、边搅拌，使水泥与土体充分拌和，直至地面。当接近地面部分可不喷浆，便于开挖，即完成一次搅拌加固过程。
⑻重复上下搅拌：为使软土与水泥浆搅拌均匀，用同样方法，进行二次下沉、喷浆、搅拌、提升，即将深层搅拌机重复下沉和重复喷浆、搅拌提升。至此，即完成一根桩状加固体。
⑼一般不宜下沉时喷浆。
⑽施工中水泥浆液严格按预定的配合比拌制，拌合时间不得少于3min，制备好的浆液不得离析、不得停置时间过长，超过2h的浆液降低标号使用。浆液倒入集料斗时加筛过滤，以免浆内结块损坏泵体。泵送浆液前管路应保持潮湿，以利输浆。拌制浆液的罐数、固化剂、外掺剂的用量和泵送浆液的时间派专人记录。
质量控制：（1）搅拌桩在成桩7d内用轻便触探器钻取桩身加固土样，观察搅拌均匀程度，同时根据轻便触探击数用对比法判断桩身强度，检验桩的数量应不少于已完成桩数的2%。（2）如经触探检验对桩身强度有怀疑的桩，钻取桩身芯样，制取试块并测定桩身强度。（3）对场地复杂或施工有问题的桩应进行单桩试验，检验其承载力。（4）基坑开挖后，检验桩位、桩数与桩顶质量；搅拌桩的垂直度偏差不得大于1.5%，桩位偏差不得大于50mm。（5）对不合格的桩根据其位置和数量等具体情况，分别采取补桩或加强邻桩等措施。
2．7 砼工程
1．工程内容
主要包包括闸站底板、墩墙、电机梁、水泵梁、砼护坦、内外河侧翼墙、外河侧挡土墙底板砼等，总量约1600m3，钢筋约70吨。
2．总体安排
（1）模板制安：
模板的质量直接影响到砼外露部分的美观，所以模板制作应满足《两规范》的质量控制。模板应选用材质好、不易开裂的木材，经干燥后使用。钢模板材料选用3号钢材，尽量使用组合模板，钢模板的连接缝应光滑紧密。
模板的架立：外部用钢筋支撑固定，内部采用对拉及限位相结合的办法。在墙身结构中采用对拉螺栓，对拉螺栓用相应的螺母焊接作为墙宽尺寸限位。螺栓一次性使用，在模板外用双夹围令钢筋及蟹壳螺母固定对拉螺栓，待砼拆模后，拆除围令钢管，先凿除对拉螺栓周围的部分混凝土，并割断对拉螺栓，再用高标号防水砂浆封孔。
（2）钢筋制安：
钢筋在施工中应遵循先试验后使用的原则，钢筋进场后先进行焊接试验，分批进行取样试验，选用合适的焊条，同时做好施工电焊的抽检。在施工前根据图纸及变更通知单，给出钢筋放样图，提供不同品种规格的钢筋用量表报监理审批。钢筋加工完后，就地堆放离地15CM，并做好防雨工作。
钢筋架立：基础的底板层钢筋按设计保护层厚度安放砼垫块，面层钢筋用砼撑柱支撑固定。砼撑柱的标号与所施工部位砼强度等同，其表面凿毛清洗，撑柱顶面高度根据面层钢筋位置而确定。其它部位钢筋保护层按各部位保护层厚度做同标号砼垫块，垫块埋设用铁丝与钢筋扎紧，相互错开，分散均匀，以确保结构受力筋的砼保护层达到设计要求。钢筋的绑扎和焊接按照《两规范》执行，同时钢筋表面应无锈蚀、无污物、无油污、平直。
（2）砼拌制运输
本砼全部采用商品砼，采用泵送直接输送至工作仓面，商品砼运输车从环卫所水泥砼道路直接运工地。（3）浇筑及准备
a. 在气候条件不适宜，无法正常进行浇筑作业时，不进行混凝土施工。
b. 混凝土结构物的地基必须验收合格，并征得工程师同意，方进行混凝土浇筑的准备工作。
c. 在浇筑混凝土前，应及时通知工程师检查有关浇筑准备工作，包括地基处理、模板、钢筋、冷却系统、
灌浆系统、预埋件及止水设施等是否按图纸规定执行，并随之作好记录。在征得工程师同意后才开始浇筑作业。
d. 基面的浇筑仓，在浇筑第一层混凝土前，必须先铺一层2~3厘米的水泥砂浆。砂浆的水灰比较混凝土的水灰比减少0.03~0.05。铺设的砂浆强度比混凝土浇筑强度高一级，铺设工艺必须保证新浇混凝土能与基岩或者混凝土结合良好。如果其仓面不铺水泥砂浆，则递交论证报请工程师同意。
e. 混凝土浇筑作业，按经工程师的同意的厚度、次序、方向、分层进行，保证供给混凝土均匀上升。在倾斜面上浇筑混凝土时，应从低处开始浇筑，浇筑面尽量保持水平。
f. 浇筑层厚度，应根据拌和能力、运输距离、浇筑速度、气温及振捣器的性能等因素确定。浇入仓面的混凝土做到随浇随平仓，不得堆积。仓内若有粗骨料堆叠时，应均匀地分布于砂浆较多处，但不得用水泥砂浆覆盖，以免造成内部蜂窝。
g. 不合格的混凝土严禁入仓。拌制好的混凝土不得重新拌和，凡已变硬而不能保证正常浇筑作业的混凝土必须清除废弃。浇筑混凝土时，严禁在仓内加水。
h.混凝土浇筑应保持连续性，如因故终止且超过允许间歇时间，则按施工缝处理。混凝土浇筑的允许间歇时间通过试验确定。
i. 混凝土施工缝的处理遵守下列规定：
①．已浇好的混凝土强度当未达到1.5~2.5Mpa前，不得进行上一层混凝土浇筑的准备工作。
②．混凝土表面使用压力水、风砂和刷毛机等加工成毛面，并清洗干净，排除积水，嗣后按第e点规定处理后，方可浇筑新混凝土。
（4）养护及保护
混凝土表面一般在浇筑完毕后12~18小时内即开始养护，但在炎热或干燥气候情况下应提前养护。早期混凝土表面采用麻袋等覆盖物经常保持水饱和及进行遮盖，避免太阳曝晒。
混凝土养护时间按下表规定。重要部位和利用后期强度的混凝土，以及炎热或干燥气候情况下，适当延长养护时间，一般不少于28天。
混凝土养护时间表
混凝土用水泥品种养护时间（d）
硅酸盐水泥和普通硅酸盐水泥 14
粉煤灰硅酸盐水泥、硅酸盐大坝水泥、火山灰质硅酸盐水泥、矿渣硅酸盐水泥等 21 所有混凝土工程在最终验收前，除上述规定的养护外，都必须加以维护和保护。浇筑块的棱角和突出部分更要加强保护。
（5）沉降缝
a. 标准：遵照SDJ207-82。
b. 材料选择：止水紫铜片质量满足GB2059-80的要求；沥青使用30号石油沥青，满足GB4 94-85的要求。
c. 止水是关系到建筑物使用安全的关键部位，为确保止水施工质量，施工时从技术高度重视，认真抓好施工的各个环节。
水平止水和垂直止水：水平止水和垂直止水所用的材料、品种、规格、尺寸应满足设计要求，采用搭接，搭接长度不小于20MM，并采用双面焊，焊接作业必须在试焊样品送请监理认可后方可进行。在紫铜片制作前，在加工场用火烤使铜片回软后模压加工，并做试水试验。在现场安装就位后再行试水验收，然后清理烘干水平止水U型槽，灌注热沥青。水平止水交叉与垂直止水相交处先在加工场制作水平止水交叉点，现场进行水平止水与垂直止水的搭接焊接，垂直止水铜片必须与该部位基础厚度相同，保证渗径长度。止水槽在灌注热沥青前，必须认真清理干净并烘干。热沥青灌注一次灌实，冷却后收缩部分，二次灌平。气温较低时，灌注沥青要保温。
水平及垂直止水隐蔽前认真清除油污、铜锈、干结水泥浆。止水处砼谨慎振捣密实，但不得触及止水片。施工中保护好已施工但未全部隐蔽的止水。总结我公司多项工程止水施工经验，只要认真抓好止水各细部处理，可确保止水无一处窨潮和漏水。
（6）砼的表面质量
由于闸墩面积很大，对砼的表观质量要求很高，在此，特别采取下列措施：
a. 合理分层浇筑，均匀分灰，既保证充分振捣也避免过振发生。
b. 为保证迎水面、背水面砼的平整度和外观质量的要求，模板采用木模，其特点是表面平整，接缝平滑，有足够强度和刚度。
c. 砼的接缝：在可能的情况下，尽量做到接缝位置在原有下层模板上段距离（见闸首模板之外模板一节），这样可以保证接缝不错台、不漏浆。
d. 组织措施：加强对参加施工人员的教育和培训，使其对负责的工作既有高度的责任感，又能熟练掌握有关的技能；加强专职和兼职质检人员的权力，使其在施工现场既可以及时发现问题，又可以及时纠正；明确每个工人的岗位责任，谁负责哪一面，负责到什么程度都要明确，使每一道操作，每一个施工点都有专人负责，把质量问题消灭于过程之中。
2．8 砌石工程
本工程砌石共1800m3。我们将从组织上高度重视，抓好砌石工程的各部位环节，把好砌石质量关，组织精干人力，加强技术交底，搞样板示范，严格按操作要求执行。
1、浆砌块石墙施工：
本工程块石选用质地良好、坚硬、耐久、无裂纹的块石。
砌石用的砂浆材料应符合规范要求，砂浆按设计标号提高15%。浆砌块石采用铺砌法分层砌筑。各层均应坐浆，随铺随砌，灰浆厚度20~30MM，对较大的空隙用碎石填塞。块石面墙采用立皮数杆砌筑，采用一顺一丁排列。砌筑线条横平竖直，上下竖缝错开，表面平整，每层砌石顺序为角、面，然后砌腹石。浆砌石外露面和挡土墙的临土面勾缝，勾缝砂浆高于砌体砂浆标号，勾缝时保持砌体的自然、美观、匀称，块石形态突出，表面化平整。
2、护底浆砌块石施工：
先施工格埂，挖保护层土方，铺垫层，最后砌筑块石。护底垫层为10CM碎石。垫层铺好后用平板振动器密实。施工时保持基底无积水、淤泥，平整密实。砌石大面向下，灌砼时用小石块填实缝隙，找平面层。干砌块石先用大块石，大面向上咬扣紧密，底部垫稳填实，严禁叠砌、架空和使用翅口石和飞石，采用立砌法。
2．9闸门、启闭机制作及安装
根据现场情况，节制闸闸门准备用30T汽车吊把门叶吊入门槽。
（一）闸门制作
闸门制作委托水利机械厂制作。闸门在工厂制作，现场整体吊装。
（二）运输
钢闸门由平板车运入现场，在运输堆放过程中轻放平稳，防止变形。
（三）工地安装
安装人员进场，以闸中心线实测门槽，侧止水座、侧轨、底槛、宽度、平直度，做好检测记录，心目安装闸门时与埋件不吻合。
以门叶中心和复测侧止水座实际尺寸放两侧止水螺孔中心线，底止水螺孔中心线，吊点座中心线并打上样冲记号，钻止水螺孔和烧焊吊点座，检查合格做好检测记录，报监理工程师认可。
（四）吊装
侧底止水橡皮安装平直度及压缩量，均应符合图纸和标书技术规范要求。
闸门吊装30T汽车吊把门叶吊入门槽，待门放到底后，检查侧轨、主轮间隙，底止水橡皮与底槛是否满接触，两面三刀侧止水压缩量是否相等，以上检查部位做好检测记录，进行大致调整。
在启闭机未安装前，有条件用临时起吊设备把门叶上下启动调试更好，如果没有条件待启闭机安装后，再进行调试。在调试过程中门叶启闭平稳，无震动，异常响声。止水橡皮压缩、无间隙，并做好安装记录资料，报请业主和监理工程师验收认可。
（五）启闭机购置与安装：
启闭机购置有生产许可证的厂家生产，安装时按厂家提供的使用说明书图纸要求进行。机座和基础按要求放线安装底脚螺栓，在砼强度达到设计要求后，使用16T汽车吊安装就位，固定启闭机。
2．10电器、设备及安装工程
本工程电器安装工程包括闸门的动力、照明、信号、广播以及有关控制，保护测量用的全部设备安装，水泵电机安装等。
闸门采用分散就地控制与集中强电控制（控制台）两种方式，即各门首现场设置开、停机按钮箱，控制台设置开、停机按钮信号批示灯。
（1）低压电器设备：
低压电器设备含低压控制柜及配电盘，每台控制柜应有适当的尺寸回路标记，表示柜的功能。现场控制箱、配电盘外层需油漆。
（2）动力控制电缆埋设在电缆沟支架或穿线管内，穿线管利用硬质热镀锌对缝接钢管。照明线管用硬质塑料管，低压塑线等有明显的色彩、记号。电缆支架水平档距800MM，垂直方向档距1000MM，电缆沟入房处内侧电缆沟高于外侧沟，并用铁板密封。
（3）闸门、止水、启闭机及电气调试：
闸门启闭运行调试分两面三刀个小组同时进行，即电器控制系统小组和门机工作小组。
门机调试分四步进行，第一步启闭机空载试运行，保证传动机构正确性，以及平稳运行，制动可靠。第二步启闭机闸门连结好后无水压作开启和关闭运行，保证钢丝绳长度受力一致。启闭机要左右绳鼓钢丝绳着点一致，同速同步运行，闸门开度指示器、限位开关、调速器动作可靠。第三步起吊检查主滚轮运行是否与门轨接触，调整主滚轮，确保闸门运行平稳。第四步用透光法检查门底止水，侧止水是否密封，运行有无翻卷现象。分步调整后门机运行，进行总体检查调整。电器、门机分组调试后，再进行联合调试。
（4）机泵安装
1、底座的安装
安装基准以下底座为准。
安装底座，将底座吊入机坑就位，垫好垫铁，穿好地脚螺栓，找下底座内孔中心与进水喇叭口及电机坑基础同心，用求心器对底座中心进行调整，同时用平衡梁合框水平仪进行底座水平的调整，并用水准仪控制底座高程，垫实垫铁并点焊，穿牢地脚螺栓垫好垫铁，固定地脚螺栓，待调整符合规定后点焊、固定牢靠。
2、泵体的安装
泵体由导水锥、下底座、叶轮外壳、导叶体、扩散管、导流体、顶盖等组成。安装时先把扩散管、导流体、橡胶轴承、水箱吊入水泵层，放在旁边以待安装。先将叶片与转子体在安装间组装并调整合格，吊入机墩，放置在进水导水锥上，在电机层将叶轮外壳和导叶体连接，组装合格一起吊入与下底座连接紧固，然后吊入顶盖，以叶轮外壳中心为基准，调整导叶体、水导轴承中心和顶盖填料函密封同轴度，使其满足规范，然后将导叶体、叶轮外壳与下底座加固，将砖瓦一中底座加固，然后吊入主轴与叶轮部件连接。
3、电机的安装
安装闪在安装间对推力轴瓦和导轴瓦进行研得，要求推陈出新力瓦与镜板的接触面，每1CM2有2~3点接触亮点，上导轴瓦要求每1CM2有1~3点接触亮点，下轴瓦要求1~2点接触亮点。
将电机基础、下机架、定子、上机架分别吊入电机层，用求心器找正下机架、定子、上机架与水泵同心调整定子高程、中心、水平、组合牢靠固定在电机基础座上，并钻铰上机架与定子的定位销钉孔，吊开上机架。然后吊入转子，放在下机架的千斤顶上，找正与泵体导叶同心，并测量调整定子与转子之间的空气间隙，然后安装推力轴承调整推力瓦的水平和受力，调整合格后，用人工或机械盘车测量上导、下导、法兰处的摆度，待调整合格后，连接电机轴与泵轴，并用盘车测量上导、下导、联结法兰及水导轴承处摆度，看是否符合规范，不合格时可采用刮削推力头与镜板之间橡皮绝缘垫或刮削法兰组合面，使其摆度符合要求。开始铰削连轴法兰上的光螺栓孔，铰好一个孔装上一个螺栓并打好标记，在全部铰好后，再复核轴的摆度，直至达到要求。
2．11房建工程
主体工程施工时，可安排房建工程同时施工，以利加快工程进度，合理安排劳动力。
（一）模板：
控制模板的质量，是保证钢筋砼结构质量的关键。
1、柱模板：
施工顺序：弹线——柱筋绑扎验收——清理柱根部杂物——模板下口找平——拼装钢模——安柱箍——校正固定并与满堂支架联成体——验收浇砼——养护——拆除清理到位，涂刷隔离剂
柱模采用组合竹胶模施工，柱断面小于50CM，在施工中不考虑用拉结筋来固定，直接采用钢管柱箍固定，间距不超过50CM；柱断面≥50CM，采用钢管柱箍φ8拉结铁片固定，间距50CM；对于“T”、“L”形柱阴角立模采用阴角模。
2、梁、板模板：
本工程模板采用组合竹胶模板，保证梁截面尺寸正确。
沿口、边缘模板控制：
根据轴线控制点及边柱的轴线，铺设沿口，边缘梁底模，由现场专业工长逐点验收复核轴线位置，并用线锤吊线下一层边缘位置，作调整统一后，将边缘梁外侧模立起接线、校正、固定，再次验收，使之得到控制后，再施工里面的梁、板模。
拆模时间：
侧模：20℃以上24小时；20℃以下48小时；
板模：50%设计强度，以同条件养护试块强度报告为依据，跨中顶撑不拆；
(二)砼工程：
1、每一分项砼施工前，由项目工长进行砼施工交底。
2、结平砼浇捣前，在柱筋四周测定结平板面水平标高，并做好标高，砼浇捣过程中用水准仪测定复核结面水平标高。结平砼浇捣路线：根据结平的每个施工流水段，原则是先远后近，退浇，砼表面2次抹面拉毛。根据行走路线远近，现场管理人员及时调整各小组砼浇捣速度，严禁随意留设施工缝，消除砼浇捣中出现砼冷缝，雨季施工做好防雨措施，准备薄膜覆盖物。
3、施工缝：
主梁不宜留设施工缝；
次梁施工缝可设跨中1/3区段；
悬臂梁应其连接的结构整体浇筑，在特殊情况下，必须留施工缝时，应取得单位总工程师或设计单位同意，并应采取有效措施，方可留设；
板：单向板施工缝可留设在主筋平行的任何位置或受力主筋垂直方向跨度1/3处。
4、砼养护：柱墙砼表面喷养护液，楼面覆草包浇水养护，养护时间不小于7天。
5、砼结构浇筑后，达到设计强度，方可拆模，一般不承重的侧面模板，应在砼强度保证其表面及棱角、不因拆模而受损坏，方可拆除，承重模板，应在砼达到下列强度时，方可拆除（按同条件养护试块试压报告为准）。
（三）砖砌体施工方案：
1、工艺流程：砖块浇水——晾至表干——砖块（水平、垂直）运输（制备砂浆）——砖块试摆、加工（楼地面清扫、弹线）——立皮数杆——盘角挂线（洒水）——砌筑——勒缝（勾缝）——清扫
2、筑砖砌体时应注意以下事项：
①普通砖、空心砖应提前浇水湿润，含水率宜为10%-15%，当施工间歇完毕重新砌筑时，应对原砌体顶面洒水湿润；
②墙柱拉结钢筋末端要带弯钩砌入墙内，其间距长度应符合设计要求，砖墙与框架柱之间应用砂浆填满；
③填充墙或隔墙不宜一次砌筑到顶，在梁底或板留20CM左右，待墙体达到一定程度及收缩以后，再用侧砖斜砌挤紧，砂浆应饱满，如图示：
④砖砌体的砖角处和交拉处应同时砌筑，对不能同时砌筑，而又必须留直的临时间断处应砌成斜槎；如临时间断处留斜有困难时，除转角处外，也可留直槎，但必须砌成阳槎，并加设拉结筋；
⑤砌筑与构造柱连接的墙体应留大马牙槎，马牙槎应先退后进、上下顺直，每一马牙槎沿墙高度方向尺寸不宜超过30MM，墙与构造柱应沿墙高度第500MM设置两根直径6MM的拉结筋，每边埋入墙内应不小于1M，钢筋端头弯90°直钩。
⑥窗台应用丁砖砌筑；
（四）屋面施工方案
屋面渗漏是当前房屋建设中最突出的质量问题之一，在屋面防水工程施工中必须严肃、认真对待。
屋面施工时应着重注意以下几点：
主体施工一结束，即应着手屋面防水施工，屋面防水施工应立求迅速，避免雨天施工。
屋面排水坡度、落水口设置标高，必须准确，确保无积水现象。
屋面细部节点处理应严格按要求施工，如泛水处理、落水口处理、沿口处理、附加层粘贴等。
目录 1工程概况 2施工现场管理机构 3施工部署、平面布置及资源配置 4施工进度计划 5施工方案与方法 6冬季、雨季及汛期施工措施 7质量控制与保证措施 8工期保证措施 9安全生产、文明施工与环境保护措施10 新材料、新工艺、新技术的应用 11 附件
1 工程概况 1.1 合同名称及编号 合同名称： 项目编号： 1.2 工程位置 1.3 工程概况 于1982年建成，设计灌溉面积 6.04万亩，本级灌溉面积 1.68万亩，设计 流量2.64m3/s，设计扬程31.25m。泵站安装24SH-19型水泵3台，配套功率1140KW。 本次更新改造设计流量 2.661m3/s，设计扬程31.7m。主要改造内容为：拆 除重建进水闸1座、进水流道3道、进水前池3座；拆除重建主副厂房 336.2ｍ2、变电站1座、进出水管道771ｍ、出水池1座、进站道路硬化 900ｍ；更新主机组3台、高低压电气设备、金属结构设备；增设自动化微机监控系统等。 1.4 合同工期要求 招标文件要求工期：总工期270日历天，计划竣工日期2016年5月31日。 1.5 工程施工条件 位于108国道以南约400m，现有道路可直达站内，对外交通便利。 施工生产生活用水可从泵站生活区接入，施工用电可与当地电力供应部门联系，就近接入。 2 施工现场管理机构 2.1 施工管理机构组成 我公司严格按照项目法组织施工，实行项目经理负责制，成立“**泵站工程项目经理部”。项目部由项目经理、技术负责人及相关职能科室组成，下设工地实验室和专业施工工队，具体机构如下： 生产技术科：内设生产技术组、测量放线组、机械设备调配组、资料管理组。
目录 1.工程简介 (1) 1.1工程概况 (1) 1.2工程量 (1) 2施工布置 (1) 2.1施工道路 (1) 2.2施工用电 (1) 3.进度计划 (2) 4.设备安装及调试施工措施 (2) 4.1 闸门安装 (2) 4.2 拦污栅加工与安装 (2) 4.3 水泵安装 (3) 4.4 设备调试 (3) 5.资源配置 (5) 5.1劳动力配置 (5) 5.2机械配置计划 (5) 6. 质量、安全、环保措施 (6) 6.1质量保证措施 (6) 6.2安全施工要求 (6) 6.3文明施工要求 (7) 6.4环境保护要求 (7)
1.工程简介 1.1工程概况 北区雨水泵站位于保税一路和保税北路交界处附近，设计流量为7m3/s，采用4台潜水轴流泵。泵站进、出水管道连接北区河道和龙凤新河，设置有引、排水设施。泵站施工包括：进水管、泵房、出水管、引水管道四部分。 本工程包括：水泵安装、进水口闸门安装、拦污栅制作与安装及设备调试。 1.2工程量 工程量如下表所示： 工程量表表1 2施工布置 2.1施工道路 北区泵站施工利用已形成的主线施工便道和泵站附近的施工道路。 2.2施工用电 施工用电主要为水泵及闸门二期砼浇筑、钢筋（钢板）加工与焊接及施工照明等用电。根据施工需要现场布置1台100KW柴油发电机用于现场施工。 水泵及闸门安装调试接引附近永久电源。
3.进度计划 本工程施工计划工期为：2010.7.20～2010.8.10，总工期为21天。 4.设备安装及调试施工措施 4.1 闸门安装 闸门为2m×2m镶铜铸铁方闸门，为手电两用使用。闸门由厂家提供并指导安装，安装前根据厂家要求在泵站池壁（QB1）施工时安装预埋件（具体尺寸见附图）。 ⑴安装闸槽及丝杠托架 安装闸槽及丝杠托架前复核安装轴线与土建预留孔轴线，导轨面与铅垂线平行，导轨全长允许偏差2mm，确认位置准确后进行焊接加固并进行二期砼浇筑。 ⑵闸门、丝杠及传动装置安装 闸门用吊车吊至安装部位，后进行丝杠及传动装置安装。首先将丝杠与闸板组装，并将启闭机支座安装在基础上，当丝杠与传动支座里的丝杠螺母旋合后，再将电动装置安装就位，然后再向闸门开启方向旋转手轮，消除丝杠与螺母之间的间隙。 ⑶在电动装置行程控制器以及过载保护调整完毕后，在空载情况下进行开启与关闭闸门试验，确认闸门开启轻便灵活，位置准确后方可通水。 4.2 拦污栅加工与安装 拦污栅采用现场加工，规格为：宽2.8m，栅条间距50mm，长6.5m，倾斜角度70°，边框使用∠50×5等边角钢，栅条采用φ16圆钢。安装时，将拦污栅吊入进水池内，按设计角度安装就位。调整设备平直度并与
桂林市八里街工业园区三号园区污水提升泵站工程施工组织设计 第一章总体概述 第一节总体概况 1、编制依据 1.1、国家现行建筑安装工程施工及验收规范、规程、建筑工程预算定额及建筑施工手册。 1.2、本施工组织设计是根据建设单位发给的本工程设计图纸、图纸答疑。 1.3、本公司《程序文件》及《质量手册》。 1.4、本公司第三层次文件《施工组织设计编制与贯彻执行办法》。 2、编制原则 2.1、坚持质量第一，用户至上的宗旨，严格按照GB/T19001-2000—ISO9001:2000国际标准要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度，确保工程质量和安全。 2.2、严格执行基建程序，发挥我公司技术优势，利用先进的施工技术，科学管理，加快施工进度，确保业主投资尽快产生效益。 2.3、充分发挥我公司整体实力，大量使用先进的机械设备，减轻劳动强度，提高劳动生产率，加快施工进度。 2.4、加强工程进度的科学性、计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明整洁。 2.5、遵循国家及市政府有关环保文件精神，采取有效措施，减少环境污染，降低噪音。 2.6、严格遵守国家及市政府有关消防要求，做好消防工作。 3、本工程采用的技术规范 3.1、施工期间，我公司将认真贯彻执行现行建筑施工规范要求。对分项、分部及单位工程的质量评定严格按《建筑工程施工质量验收统一标准》（GB50300-2001）进行，确保工程合格。 3.2、应用于本工程的土建施工主要技术规范： 《建筑结构荷载规范》（GB50009-2012） 《建筑地基础基础设计规范》（GB50007-2011） 《建筑结构可靠度设计统一标准》（GB50068-2001） 《建筑地基处理技术规范》（JGJ79-2002） 《建筑桩基技术规范》（JGJ94-2008） 《混凝土结构设计规范》（GB50010-2010）
合经区机场污水提升泵站及宝教寺中下游灌溉工程施工施工组织设计 单位： XXXX建设工程有限公 司 日期： 2017年6月21日
目 录 第一章、总体概述及新技术应用及承诺 2 5 第二章、施工部署 第三章、施工进度计划和各阶段进度的保证措施 第四章、劳动力和材料投入计划及保证措施 6 8 第五章、施工平面布置和临时设施布置 第六章、机械设备投入计划及检测设备 9 10 10 15 66 72 77 80 第七章、施工准备工作 第八章、关键施工技术、工艺及工程项目实施的重点、难点和解决方案 第九章、质量保证措施 第十章、关键部位工程质量保证措施 第十一章、安全保证措施 第十二章、文明施工、减少扰民、降低环境污染、噪音和管线保护措施 附表： 附表一：拟投入的主要施工机械设备表 84 85 86 87 88 附表二：拟配备本标段的试验和检测仪器设备表 附表三：劳动力计划表 附表四：计划开、竣工日期和施工进度横道图 附表五：施工总平面图
第一章总体概述 第一节总体概况 1、编制依据 、国家现行建筑安装工程施工及验收规范、规程、建筑工程预算定额及建筑施工手册。 、本施工组织设计是根据建设单位发给的本工程设计图纸、图纸答疑。 、本公司《程序文件》及《质量手册》。 、本公司第三层次文件《施工组织设计编制与贯彻执行办法》。 2、编制原则 、坚持质量第一，用户至上的宗旨，严格按照 GB/T19001-2000— ISO9001:2000国际标准要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度，确保工程质量和 安全。 、严格执行基建程序，发挥我公司技术优势，利用先进的施工技术，科学管理，加快 施工进度，确保业主投资尽快产生效益。 、充分发挥我公司整体实力，大量使用先进的机械设备，减轻劳动强度，提高劳动生 产率，加快施工进度。 、加强工程进度的科学性、计划性的管理，合理安排机械、材料、劳动力的进退场， 确保现场文明整洁。 、遵循国家及市政府有关环保文件精神，采取有效措施，减少环境污染，降低噪音。 、严格遵守国家及市政府有关消防要求，做好消防工作。 3、本工程采用的技术规范 、施工期间，我公司将认真贯彻执行现行建筑施工规范要求。对分项、分部及单位工 程的质量评定严格按《建筑工程施工质量验收统一标准》（GB50300-2001）进行，确保工程合 格。 、应用于本工程的土建施工主要技术规范： 《建筑结构荷载规范》（GB50009-2012） 《建筑地基础基础设计规范》（GB50007-2011） 《建筑结构可靠度设计统一标准》（GB50068-2001） 《建筑地基处理技术规范》（JGJ79-2002） 《建筑桩基技术规范》（JGJ94-2008） 《混凝土结构设计规范》（GB50010-2010） 《建筑抗震设计规范》（GB50011-2010）
提水泵站施工方案 一、测量与放样 1、复核工程师提供的测量控制点。在收到工程师提供的三等施工控制网中的控制点座标及水准点高程资料后，即会同工程师代表实地核查该控制点的位置，并进行复核。 2、布置平面和高程控制网，根据工程师提供的经复核无误的控制点按规范要求设计和布设施工平面控制系统和高程控制系统，并绘制成图连同测量及计算成果报工程师审核，该控制网必须是整个枢纽工程控制网的一部分。亦即是整个枢纽工程控制网的加密。平面控制点及水准点均按规范及技术要求设置和保护。 3、测量仪器：经纬仪2台，水准仪4台。 4、由测量技术人员负责整个工程的测量技术工作，其余测量人员均是持证上岗，即是受过训练、有经验、有技能的人员承担测量工作。 二、围堰工程 1、围堰的设计 依据实际地形与河水位，采用粘土坝围堰。粘土坝围堰上顶宽3m，双面边坡1：1，围堰高约3.5m，堰顶铺筑15cm碎石垫层。围堰施工采用1m3挖掘机挖土5t自卸汽车运土，75kw推土机推土碾压成坝，围堰土方采用沿河堤土方。 2、围堰的拆除 粘土坝围堰拆除采用1m3挖掘机直接开挖，土方采5t自卸汽车运弃土指定地点。 三、土方开挖 本工程土质较差，决定基坑与开挖边坡留1.5m工作面，开挖边坡初定1：1，根据现场实际土质再调整。土方直接采用多台挖掘机翻挖。开挖过程中经常测量高程，防止超挖。根据业主提供的现场河道断面及建筑轮廓线尺寸计算土方开挖
量及回填量，科学调配土方，搞好土方平衡。 四、土方填筑与墙后回填 1．土方填筑 本工程土方填筑主要为挡土墙背后回填，共计7861m3，压实度不小于90%。土料从弃土场挖出后，直接由汽车运至填筑点。填筑采用分层进行，分层厚度不大于25cm，分层由推土机摊铺，压路机碾压密实。填筑土料压实度要满足设计要求，并按规定取样试验检查压实度。在填筑过程中，注意对填筑土料的检查，防止不合格的填料用于填筑，并随时组织人员检出填筑土料中的树根、垃圾等杂物。开始填筑后，填筑表面作一定坡度或拱冠形式，防止出现积水洼现象。 压实机具采用12t压路机碾压4遍，对不能碾压到的地方采用小型夯实机压实，粘土摊铺后，含水率要控制在根据试验确定的最优含水率的高差范围。在填筑过程中，整个填筑层的含水率要均匀一致。 2．3:7灰土回填 3:7灰土回填在建筑物强度达到设计要求后进行，填土前清除底部积水和杂物，采用人工回填土方，分层回填，不留松土死角。整个土方回填工作应均恒上升，避免高低相差太大，给建筑物产生影响。 五、砼工程 1．工程内容 主要包包括直墙、底板、支座、地面砼等。 2．模板制安 模板的质量直接影响到砼外露部分的美观，所以模板制作应满足《两规范》的质量控制。模板应选用材质好、不易开裂的木材，经干燥后使用。钢模板材料选用3号钢材，尽量使用组合模板，钢模板的连接缝应光滑紧密。 模板的架立：外部用钢筋支撑固定，内部采用对拉及限位相结合的办法。在
东营西郊服务区W1污水泵站工程 施 工 组 织 设 计 金茂建设集团 第三分公司
东营西郊服务区W1污水泵站工程施工组织设计 编制人： 年月日审核人： 年月日监理单位代表：（公章） 年月日 建设单位代表：（公章） 年月日
目录第一章开竣工日期 第二章工程质量等级 第三章施工方案 第一节施工方案措施 第二节工期计划、工期保证措施 第三节工序衔接措施 第四节冬、雨季施工技术保证措施 第五节现场总平面布置图 第六节机械、设备安排计划 第七节主要管理人员及劳动力安排 第八节质量、安全、环保保证体系
第一章计划开竣工日期 计划本工程开工日期为：2014年3月10日，竣工日期为2014年5月15日，总工期日75历天。 第二章工程质量等级 本工程质量标准为合格。
第三章施工方案 第一节施工方案措施 一、土建施工 1.施工准备 1．1技术准备 1）组织公司有关技术人员熟悉设计图纸，参加技术交底，进一步明确施工技术要求和质量标准，提出有利于施工或更合理的建议。 2）组织现场管理人员进一步勘察现场、学习熟悉图纸、向施工班组进行施工技术、验收标准交底。 3）和业主办理好交桩手续，在现场建立符合精度要求的高程控制网和平面控制网，设置临时水准点和轴线控制桩。 4）编制分部、分项工程施工方案，划分施工任务，明确施工质量目标。 5）进一步深化施工技术方案，使方案更可行，更具有操作性，更节省成本，提高功效。 6）进一步制定施工工序，编制出详细的施工进度计划，以满足总进度规定的节点工期，确保关键工序安排达到总进度工期的要求。 2.施工物资和机械设备准备 2.1 施工物资准备 1）施工用常规物资，如搭建临设用各种建材，临时办公室、办公椅、各类施工工具，测量定位仪器、消防器材等，均提前3天进场，合理分类，派专人看护。 2）施工用建筑材料视施工阶段进展情况，计划材料进场，并均保证
华巷浜污水提升井 施 工 组 织 设 计 二00七年四月
华巷浜污水提升井泵站施工组织设计 一、工程概况： 该工程为梁溪河支浜华巷浜综合整治工程，本泵站近期提升能力为2000m3/d，远期为4000 m3/d，采用无人值守地下式泵站形式。无地面建筑。地面仅安置配电设备。井室泵站采用大开挖施工。所有钢筋混凝土构件均采用C30浇筑，抗渗要求为S6，受力钢筋最小保护层厚度：底板40，壁板35，其他20。 二、施工准备： 1、技术准备： （1）原始施工中所需要的各种技术资料包括现场地形周围环境气候、供电、供水、道路、管线、地质、水文、障碍物等情况，为实施施工组织提供可靠依据。 （2）熟悉施工图纸理解设计意图，明确各专业、工序的技术要求和相互的配合关系。 2、劳动组织准备： 组建有施工经验，技术水平，有开拓警业精神和工作效率高的项目经理部，配合所需的专业人员，管理人员，技术工人。做好职工进场的教育，按管理系统逐级进行技术交底使全体人员了解工程设计意图，技术要求，进一步明确各自的责任。 表一：施工管理系统表
表二：工地主要施工人员表 3、施工材料准备： 本工程所需材料由专人负责采用，根据施工进度计划，编制材料供应
计划，所有材料必须通过检测和监理工程师检测，确保材料质量符合工程要求。 4、施工设备准备： 为保证工程的顺利实施及工程质量，需配备必要的工程施工设备，详见表三主要施工机械设备表。
5、现场布置： 根据工程施工特点，工期要求紧，本工程前期以筑围堰清淤为主，后期以浇筑砼为主。施工期民工最大日上工人数为40人，包括技术人员和各项人员共计50人，考虑民工工棚按每人5平方计算（包括食堂、宿舍、办公室等）现租房用。 三、主要施工方案及主要技术措施： 本工程按设计施工图、施工图标准、市政排水管渠工程质量检验评定标准（CJJ3-90）、市政桥梁工程质量检验评定标准（CJJ2-90）、砼结构工程施工及验收规范（GB50204-92）、给水排水构筑物施工及验收规范（GBJ141-90）、给水排水管道工程施工及验收规范（GB50268-97）组织施工。 1、工程施工测量 A、根据建设单位提供施工图实地确定泵房轴线位置，实地钉好定 位桩。 B、根据建设单位提供的水准点，按四等水准测量要求将高程引测 到工地附近合适的地点，做好标记，在施工过程中经常复核，随着工程施工进度，对各个部位高程进行布设。 2、围堰工程 根据施工现场的实际情况，围堰设在河道中，因梁溪河施工进入施工现场的河道已被封住，打桩船及挖泥船等水上施工设备无法进入施工
WORD 格式可编辑 目录 1.工程简介 (1) 1.1工程概况 (1) 1.2工程量 (1) 2 施工布置 (1) 2.1施工道路 (1) 2.2施工用电 (1) 3.进度计划 (2) 4.设备安装及调试施工措施 (2) 4.1闸门安装 (2) 4.2拦污栅加工与安装 (2) 4.3水泵安装 (3) 4.4设备调试 (3) 5.资源配置 (5) 5.1劳动力配置 . (5) 5.2机械配置计划 . (5) 6.质量、安全、环保措施 (6) 6.1质量保证措施 . (6) 6.2安全施工要求 . (6) 6.3文明施工要求 . (7) 6.4环境保护要求 . (7)
1.工程简介 1.1 工程概况 北区雨水泵站位于保税一路和保税北路交界处附近，设计流量为3 7m/s ，采用 4 台潜水轴流泵。泵站进、出水管道连接北区河道和龙凤新河，设置有引、排水设施。泵站施工包括：进水管、泵房、出水管、引水管道 四部分。 本工程包括：水泵安装、进水口闸门安装、拦污栅制作与安装及设备 调试。 1.2 工程量 工程量如下表所示： 工程量表表 1序号项目名称及规格单位工程量备注 1水泵安装潜水轴流泵台4 套筒、拍门及井盖套4与水泵配套2闸门安装2000mm×2000mm个2镶铜铸铁方闸3拦污栅安装宽 2.8m，栅条间距 50mm个2 2施工布置 2.1 施工道路 北区泵站施工利用已形成的主线施工便道和泵站附近的施工道路。 2.2 施工用电 施工用电主要为水泵及闸门二期砼浇筑、钢筋（钢板）加工与焊接及 施工照明等用电。根据施工需要现场布置 1 台 100KW柴油发电机用于现场施工。 水泵及闸门安装调试接引附近永久电源。
一体化污水泵站施工方案 工程名称：团结西路污水临时排放工程 建设单位：宁浦房地产开发责任有限公司 施工单位：嘉盛建设集团有限公司 编制人： 审核人： 二○一八年十一月
目录 一、编制依据 (1) 二、工程概况 (1) 三、主要施工方法及施工工艺 (2) 1、工艺流程图： (2) 2、基坑围护 (2) 3、泵坑开挖 (4) 4、垫层和混凝土底板 (4) 5、泵站的放置和吊装 (6) 6、安装井筒 (9) 7、管道接口连接 (10) 8、回填 (10) 9、液位计安装 (12) 10、水泵安装 (12) 11、粉碎性格栅机安装 (13) 四、质量保证措施 (13) 五、工期保证措施 (15) 六、安全措施 (17) 七、环保措施 (19)
一、编制依据 1、施工图纸； 2、《给水排水管道工程施工及验收规》GB502068-2008 3、《给水排水构筑物工程施工及验收规》GB50141-2008 4、《泵站施工规》SL234-1999 5、《市政排水管道工程及附属设施》（06MS201） 6、《泵站安装及验收规》SL 317－2004 7、《现场设备、工业管道焊接工程施工及验收规》（GB50236-98） 二、工程概况 1、本工程为巩固3、4、6号地块临时污水排放施工图，其中3、4号地块污水接入原团结西路d400现状污水管，设计在浦云路西侧新增一体化污水泵站，将污水提升后，通过DN250压力管道过浦云路，接入团结西路下游d400污水管。在团结西路下游污水管道新增一体化泵站，将污水抽排至芝麻河东侧现状d51500污水主管，过河管道采用DN300钢管。 2、工期要求：18天（拟自2018年11月12日至2018年11月30日）。 3、质量要求：合格。
(此文档为word格式，下载后您可任意编辑修改！) 天津临港工业区市政及公用工程泵站工程 施工组织设计 编制： 审核： 批准：
天津市铁路集团工程有限公司 目录 第一章工程概况 (1) 一、工程简介 (1) 二、工程特点 (1) 三、参建单位 (1) 四、施工工期 (1) 五、工程造价 (1) 六、主要工程量 (1) 七、主要技术规范及标准 (3) 八、质量目标 (3) 九、文明施工的要求 (3) 十、安全目标 (3)
第二章施工准备工作 (4) 第一节项目部组织机构建设 (4) 一、管理职责 (4) 二、施工组织图 (5) 第二节项目部建设 (5) 一、施工总平面布置原则 (5) 二、施工总平面布置图说明 (6) 第三节施工用水及用电 (6) 第四节施工现场临时道路修筑方案 (7) 第三章施工进度计划 (7) 一、合同工期 (7) 二、单位、分部、分项工程划分 (7) 三、节点工期 (7) 四、各主要工序的施工组织、计划 (7) 五、有关问题补充 (8) 第四章人员、机械、材料计划 (8) 一、劳动力计划 (8) 二、主要施工机械设备 (9) 三、主要工程材料进场计划 (9) 第五章主要施工方案 (10) 第一节开工前的准备工作 (10) 一、施工技术准备 (10) 二、测量的准备 (10) 三、其它 (10) 第二节泵站主体工程 (11) 一、泵站主体工程 (11) 二、主体工程施工流程 (11) 三、基坑工程 (12) 四、垫层施工 (23)
五、脚手架的搭设 (23) 六、钢筋工程 (24) 七、模板工程 (26) 八、预埋钢件 (27) 九、砼工程 (28) 十、基坑回填 (31) 第三节泵站进出水管网施工 (32) 一、进出水管网工程简介 (32) 五、进出水方涵施工 (36) 第四节其他部位施工方案 (43) 一、其他部位主要包括： (43) 二、附属建筑 (43) 三、施工工艺流程 (43) 四、施工测量 (44) 五、土方工程 (45) 六、钢筋工程 (45) 七、模板工程 (47) 八、混凝土工程 (48) 九、砌体工程 (48) 十、装饰、装修工程 (51) 十一、场区内道路工程 (55) 十二、雨污水管道工程 (70) 十三、场区内绿化工程 (79) 第六章施工进度计划保证措施 (79) 一、组织管理保证措施 (79) 二、计划管理保证措施 (79) 三、施工组织优化 (80) 四、技术方面保证措施 (80) 五、劳力安排保证措施 (80) 六、为保证节假日及农忙季节工程进度，拟采取以下几点措施 (80)
小型引水泵站施工组 织设计
***引水工程施工招标 投标文件 （技术标） 投标人：***（盖单位章） 法定代表人或委托代理人：（签字） 二0一三年七月七日
六、施工组织设计 目录 第一章工程概况及编制说明 (1) 第二章施工部署 (2) 第三章施工组织机构与管理 (4) 第四章各种资源投入计划及保证措施 (8) 第五章施工总进度和平面布置 (10) 第六章主要项目施工方案及质量保证措施 (13) 第七章质量目标、质量保证体系及技术组织措施 (49) 第八章安全保证体系与安全保证措施 (61) 第九章环境保护和文明施工 (68) 附件一：拟投入本标段的主要施工设备表 (72) 附件二：拟配备本标段的试验和检测仪器设备表 (73) 附件三：拟投入本标段的劳动力计划表 (73) 附件四：施工进度计划 (74) 附件五：施工总平面图 (74) 附件六：临时用地表 (75)
第一章工程概况及编制说明 第一节编制说明 1.编制内容及范围 本施工组织设计供投标用，如有幸中标，亦将作正式施工组织设计的主要依据，我们将在此基础上作适当增补和修正。本施工组织设计内容包括项目组织管理、机构设置、施工部署、总平面图布置、施工目标、人力及机械配置、主要工程施工方案和方法、质量、安全和文明施工等自开工至竣工的全过程组织管理措施。 2.编制依据 1)本工程招标文件及有关设计图纸。 2)招标补遗文件。 3)现场踏勘情况。 4)现行的国家有关标准、规范、规程及相关地方标准规范。 5)本企业内部质量文件、管理制度及类似工程施工经验和其它有关文 献资料。 第二节工程概况 1. 工程概况 施工标项主要建设内容为：新建泵房1座，蓄水池1座、高位水池1座，二级水池1座，输水管网、水泵及电力设备安装。主要分项工程内容为土石方开挖、土方回填、M10水泥砂浆砌石、C25钢筋混凝土浇筑、φ114*6无缝钢管制安、DN160*11.8PE管安装；闸阀安装；1000KVA变压器、配电柜、自动化控制系统、多级泵安装以及电缆敷设。施工合同工期为2个月。 2.本标合同范围 本标段范围为***引水工程设计图纸的全部内容，主要工程量详见工程量清单。 3.施工条件 (1)交通条件
天津滨海旅游区南部给水加压泵站项目泵房及附属工程项目 施工组织设计 编制人： 初审人： 审核人： 审批人： 大元建业集团股份有限公司 南部给水加压泵站项目泵房及附属工程项目部
目录 1.1编制说明 (4) 1.2工程概况 (4) 1.3工程目标 (5) 1.4施工部署 (6) 1.5本工程施工的重点、难点和解决措施 (21) 二、项目班子主要管理人员 (24) 2.1项目管理组织机构 (24) 2.2部门及岗位职责 (26) 三、专业人员技术力量 (31) 3.1土建专业技术力量 (31) 3.2机电专业技术力量 (31) 3.3园林绿化专业技术力量 (31) 四、劳动力计划 (31) 4.1劳动力计划安排 (31) 4.2劳动力保证措施 (33) 4.3农民工工资保证措施 (34) 五、施工总进度计划 (38) 六、施工进度及工期保证措施 (42) 七、施工方案或方法和施工措施 (49)
7.1土建工程施工方案 (49) 7.2构筑物（水池）施工方案 (95) 7.3机电安装施工方案 (112) 7.4装饰工程施工方案 (136) 7.5室外工程施工方案 (157) 7.6冬、雨季施工措施 (175) 7.7降低成本措施 (185) 八、质量保证措施 (187) 8.1施工质量管理体系 (187) 8.2施工质量控制管理措施 (189) 8.3主要分项工程质量保证措施 (195) 九、各工序的协调措施 (205) 9.1各工序交叉施工时协调措施 (205) 9.2与各专业分包的协调配合措施 (206) 9.3与甲方、设计、监理单位的协调配合 (210) 十、现场文明及安全保证施工措施 (212) 10.1文明施工措施 (212) 10.2施工安全及保证措施 (216) 十一、施工现场环保及维护措施 (225) 11.1施工现场环保措施 (225) 11.2施工现场维护措施 (228)
三井河西站小型泵站施工组织设计 §1 工程概况 1．1 工程概述 三井河西站工程采用闸站结合布置方式，泵站采用2台套32ZLB-125轴流泵（配套2台95KW电动机），节制 闸净宽6m（采用QPQ2*100型启闭机）。外河侧与内河侧各设置10.0m长的C20钢筋混凝土护坦，后接5m长的 M7.5浆砌块石海漫与河底相衔接，海漫与护坦处挡土墙采用直立式C25钢筋混凝土扶壁式挡墙；外河侧挡 墙高程6.50m（吴淞基准，下同），内河侧挡墙高程6.00m。以上为房屋部分（另：副厂房及管理房基础为 回填土地基），其中主厂房平面尺寸13.85m×10.2（6.25）m，其中7.1m×10.2m为2层，6.75m×6.25m为1
层；副厂房平面尺寸5.2m×9.0m，共1层；管理房平面尺寸9.0m ×8.0m，共2导层。节制闸配置QPQ2*100型 卷扬机启闭机一台套；配置净宽2.5mHQ型固定回转式清污机二台套；泵站机泵启吊配MD1-3-9型电动葫芦 一台套，泵站2.5m宽闸门配置50kn螺杆式启闭机二台套。1．2 工程环境 略 §2 施工总平面布置 略 §3 主要项目施工方法 3．1 测量与放样 （1）复核工程师提供的测量控制点。在收到工程师提供的三等施工控制网中的控制点座标及水准点高程 资料后，即会同工程师代表实地核查该控制点的位置，并进行复核。 （2）布置平面和高程控制网，根据工程师提供的经复核无误的控制点按规范要求设计和布设施工平面控
制系统和高程控制系统，并绘制成图连同测量及计算成果报工程师审核，该控制网必须是整个枢纽工程控 制网的一部分。亦即是整个枢纽工程控制网的加密。平面控制点及水准点均按规范及技术要求设置和保护 。 （3）测量仪器：经纬仪1台，水准仪2台。 （4）由测量技术人员负责整个工程的测量技术工作，其余测量人员均是持证上岗，即是受过训练、有经 验、有技能的人员承担测量工作。 3．2 围堰工程 1．水文资料 本工程施工时段在2月至7月份，水下部分施工在2月5月份，根据本地区往年同时期的降雨量与河水位，在 5月份以前水位在吴淞高程4m以下。 2．围堰的设计标准 围堰的设计标准为：围堰堰顶高程施工至吴淞高程4.5m。内外河侧围堰设计成施工便道，以便人员机械的
第一章综合讲明 一、编制依据、原则和指导思想 （一）编制依据 1、招标公司组织的现场踏勘和交底答疑。 2、国家、天津市现行实施的有关规范、技术文件。 3、天津市政工程设计研究院对天津市中心城区快速路项目四十七中雨水泵站工程的招标设计图纸。 4、天津市中心城区快速路项目四十七中雨水泵站工程的招标文件。 （二）编制原则 1、施工总体布置体现统筹规划、布局合理、节约用地、减少干扰和幸免环境污染的原则。 2、施工环境爱护工作，必须观测“全面规划、合理布局、预防为主、综合治理、强化治理”的方针和“谁污染、谁破坏、谁恢复”的原则。 3、遵循《合同文件》的原则，严格按招标文件中的工期、质量、安全目标等要求编制施工组织设计，使建设单位各项要求均得到有效保障。 4、遵循《施工设计图纸》的原则，在编制施工组织设计时，
认真阅读核对所获得的设计文件资料，理解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工组织设计，满足设计标准和要求。 5、遵循有关施工技术规范和验收标准原则，在编制施工组织设计时，严格按施工技术规范优化施工方案，认真执行工程质量检验及验收标准。 6、遵循实事求是的原则，在编制施工组织设计时，依照工程特点，从实际动身，科学治理，均衡施工，达到快速、有序、优质、高效。 7、遵循“安全第一、预防为主”的原则，从制度、治理、方案、资源等方面制定切实可行的措施，确保安全施工，服从建设单位及监理工程师的监督、监理，严肃安全纪律，严格按规章程序办事。 8、遵循：科技是第一生产力“的原则，广泛应用新技术、新设备、新材料“四新技术”成果，充分发挥科技在施工生产中的先导、保障作用。 9、遵循专业化队伍施工和综合治理的原则，在组织施工时，以专业化队伍为差不多形式，配备充足的施工机械设备，同时采取综合治理手段合理调配施工资源，以达到整体优化的目的。
目录 工程概况-------------------------------------------------------------3 施工准备计划及进场计划----------------------------------------4 工程进度计划及保证措施----------------------------------------5 主要施工方案及工艺设计----------------------------------------6 分部分项工程及检验批的划分---------------------------------------8 调试方案------------------------------------------------------------ 8 工程质量技术保证措施及体系----------------------------------12 安全保证体系及保证措施----------------------------------------15 现场管理主要技术措施--------------------------------------------25 施工组织设计 一．工程概况 （一）工程简介：力旺·弗朗明哥五期B1区36号楼消防泵房设备安装工程施工。 （二）工程特点： 1、施工技术、质量要求高 本工程所用设备专业性强，安装要求高质量，且须保证设备设施的严密性、可靠性、安全性，保证设备功能与使用效果两者的完善与协调。 2、工程施工周期短 本工程安装工程量较大，为了缩短工期，必须合理组织各种材料采购和设备订货，安排有多年施工经验、技术全面的施工队伍进场，结合科学的管理和先进的加工技术，提高工作效率，缩短施工周期。 （三）本工程执行技术规范和标准: 本工程执行中国国家规范和国家行业标准施工
三亚市金鸡岭路污水管网改造工程及三亚市半岭温泉旅游度假区排污提升泵站建设项目 施 工 组 织 设 计 编制日期：2014年7月27日
目录 第一章综合说明 第二章工程概况 第三章施工总体部署及现场总平面布置 第四章施工总进度计划及保证措施 第五章主要施工方案及技术措施 第六章施工安全措施计划 第七章文明施工措施计划 第八章施工环保措施计划 第九章质量保证措施和创优计划 第十章冬、雨季施工措施 第十一章项目组织管理机构 第十二章对总包管理的认识以及专业分包工程的配合、协调、管理、服务方案第十三章与发包人、监理及设计人的配合 第十四章任何可能的紧急情况的处理措施、预案以及抵抗风险的措施 第十五章承包人自行施工范围内拟分包的非主体和非关键性工作、材料计划和劳动力计划 第十六章成品保护和工程保修工作的管理措施和承诺 施工组织设计附表
第一章综合说明 一、编制说明 1、编制依据 (1)本工程施工招标文件。 (2)《给水排水管道工程施工及验收规范》及国家有关标准。 (3)本工程设计文件。 (4)现场勘测调查所获得的有关资料。 (5)我公司拥有的科技工法成果、现有的企业管理水平及人员、机械设备技术能力。 2、编制原则 (1)严格遵守招标文件要求的原则。 (2)安全第一、预防为主的原则。 确立安全目标，完善规章制度，强化现场的各项制度、措施的落实，确保安全生产目标的实现。 (3)争创行业一流、建造优质工程的原则 确定本标段的质量目标，制定创优规划，确保每道工序、每个分项工程质量均达到公路质量《验标》的合格标准以上，建造一流的精品工程。当质量与进度发生冲突时，首先确保工程质量。 (4)确保工期的原则 根据施工图中的工程内容合理安排施工顺序，优化资源配置，并充分考虑气候对工期的影响，科学组织指挥，争取主动力，争提前完成任务。 (5)文明施工的原则

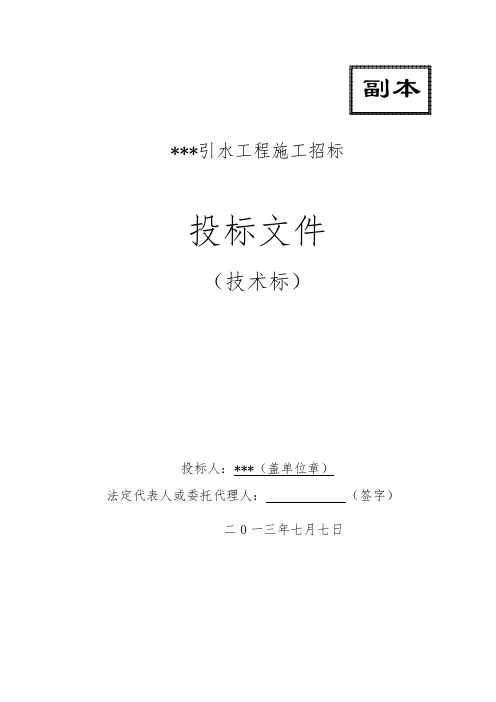

副本***引水工程施工招标 投标文件 （技术标） 投标人：***（盖单位章） 法定代表人或委托代理人：（签字） 二0一三年七月七日
