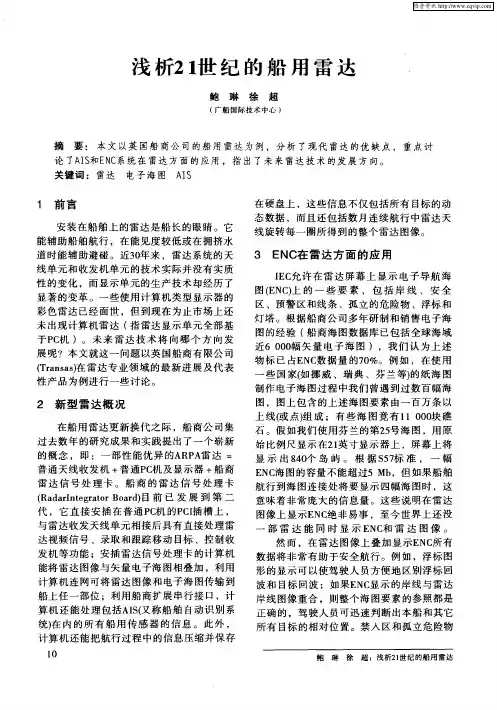

浅析21世纪的船用雷达
摘要：本文以英国船商公司的船用雷达为例，分析了现代雷达的优缺点，重点讨论了AIS和ENC系统在雷达方面的应用，指出了未来雷达技术的发展方向。
关键词：雷达电子海图AIS
1 前言
安装在船舶上的雷达是船长的眼睛。它能辅助船舶航行，在能见度较低或在拥挤水道时能辅助避碰。近30年来，雷达系统的天线单元和收发机单元的技术实际并没有实质性的变化，而显示单元的生产技术却经历了显著的变革。一些使用计算机类型显示器的彩色雷达已经面世，但到现在为止市场上还未出现计算机雷达（指雷达显示单元全部基于PC机）。未来雷达技术将向哪个方向发展呢？本文就这一问题以英国船商有限公司(Transas)在雷达专业领域的最新进展及代表性产品为例进行一些讨论。
2新型雷达概况
在船用雷达更新换代之际，船商公司集过去数年的研究成果和实践提出了一个崭新的概念，即：一部性能优异的ARPA雷达＝普通天线收发机+ 普通PC机及显示器+ 船商雷达信号处理卡。船商的雷达信号处理卡(RadarIntegrator Board)目前已发展到第二代，它直接安插在普通PC机的PCI插槽上，与雷达收发天线单元相接后具有直接处理雷达视频信号、录取和跟踪移动目标、控制收发机等功能；安插雷达信号处理卡的计算机能将雷达图像与矢量电子海图相叠加，利用计算机连网可将雷达图像和电子海图传输到船上任一部位；利用船商扩展串行接口，计算机还能处理包括AIS(又称船舶自动识
别系统)在内的所有船用传感器的信息。此外，计算机还能把航行过程中的信息压缩并保存在硬盘上，这些信息不仅包括所有目标的动态数据，而且还包括数月连续航行中雷达天线旋转每一圈所得到的整个雷达图像。
3ENC在雷达方面的应用
IEC允许在雷达屏幕上显示电子导航海图(ENC)上的一些要素，包括岸线、安全区、预警区和线条、孤立的危险物、浮标和灯塔。根据船商公司多年研制和销售电子海图的经验（船商海图数据库已包括全球海域近6000幅矢量电子海图），我们认为上述物标已占ENC数据量的70%。例如，在使用一些国家(如挪威、瑞典、芬兰等)的纸海图制作电子海图过程中我们曾遇到过数百幅海图，图上包含的上述海图要素由一百万条以上线(或点)组成；有些海图竟有11000块礁石。假如我们使用芬兰的第25号海图，用原始比例尺显示在21英寸显示器上，屏幕上将显示出840个岛屿。根据S57标准，一幅ENC海图的容量不能超过5Mb，但如果船舶航行到海图连接处将要显示四幅海图时，这意味着非常庞大的信息量。这些说明在雷达图像上显示ENC绝非易事，至今世界上还没一部雷达能同时显示ENC 和雷达图像。
然而，在雷达图像上叠加显示ENC所有数据将非常有助于安全航行。例如，浮标图形的显示可以使驾驶人员方便地区别浮标回波和目标回波；如果ENC显示的岸线与雷达岸线图像重合，则整个海图要素的参照都是正确的，驾驶人员可迅速判断出本船和其它所有目标
的相对位置。禁入区和孤立危险物的显示能使驾驶员在制订航线时考虑避开，防止航行事故。值得注意的是，大量触礁或搁浅等事故是由于船长或值班人员过度依赖雷达进行避碰航行所致，而雷达上并不能显示暗礁、浅滩、禁入区等海图要素。如果雷达上能同时显示暗礁、浅滩、禁入区、分道航行区、锚区、捕鱼区、海产养殖区等危险区域，将有助于提高驾驶人员的“位置感”，进而减少由于避免碰撞事故而导致另一事故。
在电子海图上叠加显示雷达录取目标的优点是明显的，驾驶员能立刻判断出移动目标、浮标和其它静止物标。当在电子海图上看到一个移动目标时，其进一步的动态可以相当精确地预测和判断出来，例如某个移动目标在分道通航区域内航行时接近分道通航转向点时，或驶向引航员登船区域或锚地时，或驶向海滩而需要掉头时等等。如果有这些雷达图像显示在ENC上，驾驶人员就能相当准确地预测目标的动态。而在传统的ARPA上没有这些辅助信息，因此很难判断目标下一步的行为。
4 AIS在雷达方面的应用
目前大多数船舶上已安装AIS，如果没有一套能详细直观显示AIS信息的显示装置，AIS对船长操纵船舶不会有什么帮助。迄今为止，世界只有少数ECDIS制造商(包括船商公司)已经生产出具有显示和处理AIS信息功能的ECDIS产品。对于ECDIS来说，具有AIS 接口还不是强制性，正如ECDIS本身目前尚未被强制化。目前多数雷达具有接收和显示AIS信息的功能。
雷达上具有AIS信息将大幅度减少船长的工作量。首先：AIS 能转输电罗经航向和计程仪航速，这能克服使用ARPA时的影响安全的局限性，如测定目标运动时的时延。众所周知，雷达在处理移动目标时的时延可能长达数分钟，仅仅由于这一原因，全世界数百乃至上千艘船舶遭遇碰撞。其次，每一AIS都有一单独的呼号，你可使用VHF通过此呼号呼叫特定的船舶。再者，AIS还能传输一些如船舶上危险货物的信息、船舶的尺寸和其他一些相当有用的信息。如果在雷达上没有ENC显示，AIS的作用能够帮助处理大量目标，帮助找出浮标、灯塔等。如果雷达图像与ENC要素能够相互叠加，二者能明显相得益彰。
5未来雷达的发展
实际上，船商公司已在普通PC机上实现了许多在雷达上无法实现的标准功能，这些功能非常实用。例如：将船上的计算机联网，把天线旋转每一圈所得的并实时处理过的雷达原始图像完整传送到联网的计算机上，比如可以传送到船长室的计算机上，这样他可以在自己房间而不用在驾驶台就能查看电子海图及叠加的雷达图像。在一艘探测船或考察船或其它类似的船舶上可以有十多个分用户，每个用户都可查看电子海图及雷达图像。
船商公司已成功地研制出将本船、目标及重要的原始雷达图像等所有信息压缩并保存到磁盘上的技术。如果将一幅非压缩的视频信号图保存下来，那么天线每旋转一圈所得到的数据就占磁盘2Mb空间。船商公司已能将图象数据压缩至原来的250分之一，甚至更高。一
个标准的10Gb的硬盘就能连续保存一个多月的航行信息，还具有随时回放和重演过去任意时刻航行动态信息的功能。这一功能作为一些船舶出现碰撞或其它航行事故时证明自己无过失的证据是非常有用的。所记录的原始雷达图像包括所有岸线、本船动态、目标船动态、海杂波等，这些是不能被伪造的。
IEC第10工作小组在综合导航系统（INS）方面已研究几年了，船商公司也积极参与其中。我们看到的INS的原型是由2-4套系统相互关联，监视器的尺寸也符合实际船舱所要求的大小。这些系统可以是雷达，或含有所需ENC要素的雷达，也可以是ECDIS，或具有雷达图像叠加功能的ECDIS。船商已经着手第三代和第四代INS的操作模型，都包含上面提到的功能和思想。前两代模型的工作正在进行中。按照我们的思路，这种工作能使船长在特定航行条件下，根据能见度、可能的航行危险、周围船舶动态以及其它环境因素的综合考虑，以最适合的方式有效地配置和组合INS。
如果旧的船用雷达需更新换代，那么上述研究成果可作为雷达升级的选择之一。船商公司认为在大多数情况下无需更新包含接收器的天线单元，本文开始已提到雷达天线单元和收发机单元近30年来并没有明显的变化。天线系统非常可靠，它的维护通常只需更换磁控管而已。如果你的雷达天线系统才用10年，那根本无需更新。另一方面，许多雷达的显示单元(例如尺寸和功能)已经过时了，应该被更新。
如果旧雷达显示单元由安插船商雷达信号处理卡的计算机和普通显示器取代，其性能价格比将是非常显著的。除了经济性之外，上
述更新方法还具有显著的灵活性和选择性。例如，当一部旧雷达的显示单元需要更新时，无非采用两种途径，一是用新显示单元彻底取代旧显示单元，二是在旧显示单元旁安装新显示单元。无论采用哪种方法，你所要做的只是在普通计算机和显示器上增加新雷达/ARPA的软件，而船商雷达信号处理卡中已嵌入功能完备的ARPA软件，你也可以在ARPA软件上附加上导航电子海图(ENC)元素，或在显示器上显示电子海图系统(ECDIS)，或将雷达图像叠加在ECDIS上。总之，在雷达更新换代时如果采用上述功能完备的ARPA和ECDIS软件，不仅能平稳地完成旧雷达向新雷达的过渡，同时还提高了航行安全，并且在航行中还能少走弯路，从而节省时间和燃料。
船用雷达是一种传统的无线电导航设备，在船舶近海定位、引导船舶进、出港，窄航道航行以及在避碰中发挥作用。GPS导航仪在海洋船舶中已普遍使用，它与雷达相比具有全球、连续、实时、高精度、多功能等优点。随着海用信标差分GPS(DGPS)基台的不断建立，可将使用GPS C/A码的定位精度提高到米量级。因此，还可应用DGPS或GPS导航仪来改善雷达的使用性能，测定雷达测距、测向精度，弥补雷达在避碰和锚位监视等方面的某些局限性。 2 GPS与雷达的定位与导航功能 2.1 定位功能 船用雷达发射无线电波，并接收该电波从目标反射的回波，在显示器上一目了然地显示周围物标相对于本船的图像。测定一个或几个固定物标相对于本船的方位和距离，可在海图上作出船位。由此可见，雷达对于船舶在近岸海区或窄航道上安全航行发挥重要作用，特别是在雾航中更加显示它的重要性。但是，由于受到雷达电波传播的视距所限，探测物标的距离通常只有几至几十海里，不能用于远洋定位。GPS导航仪同时跟踪3颗或4颗卫星信号，测定到达卫星的伪距，通过导航仪内部计算机解算，实现实时、连续、全球、高精度定位，可弥补雷达不能实现远洋定位以及定位不连续、定位操作工作量大等缺点。 2.2 导航功能 30m左右的中型引航船。考虑到天津港冬季多大风， 锚地无遮蔽，以及在海况好时的工作方便，可考虑配置1艘不小于40m的大型子母引航船。天气及海况不好时，可单独执行任务；海况好时，可将其携带的2艘高速艇放下，共同执行任务。如子母船的设想不能成立，也可只配置1艘大型引航船，另配置2艘高速艇。无论任何型号的引航船(艇)，在设计上必须考虑到靠船的要求和引航员上、下船的方便。 3.3 对速度和操纵性能的要求引航船在速度上不能低于16kn。高速艇一般不能低于20kn。从操纵灵活的要求出发，采用可变螺距船；驾驶操纵系统，应以方便1人操作为原则；大型引航船，还应加装首侧推器。 3.4 要配置先进的雷达及通信设备 另外，船身应为白色，并在明显处标注英文“引航(PILOT)”。 以上仅是对引航船提出一些的初步设想，根据规范化及国际大港口的要求来考虑，配置专用引航船是非常必要的。 普通船用雷达要获得航速、航向航迹等航行数据，需通过几次定位，由人工标绘实现。自动雷达标绘仪(ARPA)虽然自动显示上述数据，但存在跟踪延迟和雷达、计程仪、罗经等传感器引入的误差。另外，由于ARPA设备昂贵，不能在所有的船上安装。GPS导航仪采用现代电子计算机技术，可实时计算并显示航速，航向，航迹偏差，风、流压差，还具有设置航路点、计划航线、显示到达航路点的距离、时间等导航功能。 3 GPS的避碰功能 船用雷达测定海上运动物标和静止物标的距离、方位等相对参数，通过人工标绘得到最近会遇距离(CPA)和到达最近会遇点的时间(TCPA)等避碰数据，驾驶员根据这些数据及时采取避让措施。但是，有些物标反射回波微弱，操作人员难以看清它们的回波图像，ARPA有可能对它们漏跟踪或错误跟踪而不能提供避碰数据。在气象条件恶劣时，出现严重的海浪回波干扰或雨、雪回波干扰，上述丢失物标的现象时有出现。对于未露出海面的暗礁、沉船、浅滩等潜在物标，雷达更是无能为力。根据海图和航海通告事先查出在航线附近水面危险的小物标和水下的潜在障碍物，把它们作为航路点在GPS导航仪中存贮，并根据障碍物和船舶状
雷达定位与导航 第一节物标的雷达图像 2203. 船用导航雷达的显示器属于哪种显示器__________。 A．平面位置B．距离高度 C．方位高度D．方位仰角 2204. 船用导航雷达发射的电磁波属于哪个波段__________。 A．长波B．中波 C．短波D．微波 2205. 船用导航雷达可以测量船舶周围水面物标的__________。 A．方位、距离B．距离、高度 C．距离、深度D．以上均可 2206. 船用导航雷达显示的物标回波的大小与物标的__________有关。 A．总面积B．总体积 C．迎向面垂直投影D．背面水平伸展的面积 2207. 船用导航雷达发射的电磁波遇到物标后，可以__________。 A．穿过去B．较好的反射回来 C．全部绕射过去D．以上均对 2208. 本船雷达天线海面以上高为16米，小岛海面以上高为25米，在理论上该岛在距本船多远的距离内才能探测得到__________。 A．20米B．20海里 C．20千米D．以上均不对 2209. 本船雷达天线海面以上高度为16米，前方有半径为4海里的圆形小岛，四周平坦，中间为山峰，海面以上高度为25米。当本船驶向小岛时，雷达荧光屏上首先出现的回波是小岛那个部分的回波__________。 A．离船最近处的岸线B．离船最远处的岸线 C．山峰D．A、C一起出现 2210. 本船雷达天线海面以上高度16米，前方有半径为2海里的圆形小岛，四周低，中间为山峰，海面以—上高度为49米门当本船离小岛4海里时，雷达荧光屏上该岛回波的内缘（离船最近处）对应于小岛的__________。 A．山峰B．离船最近的岸线 C．山峰与岸线间的某处D．以上均不对 2211. 对于一个点目标，造成其雷达回波横向扩展的因素是__________。 A．目标闪烁B．水平波束宽度 C．CRT光点直径D．A+B+C
一、雷达工作原理、专业术语解释 雷达是军事电子对抗的尖端技术和设备，是作为21世纪反恐和安保的技术新标准（家庭安全警戒网） 幕帘技术同红外技术相似，只是它的防范区域与普通红外不同，顾名思义就是象一道帘子一样，适合于整个平面防范。 A)幕帘夹角 幕帘的两道之间的夹角。 B)幕帘张角 每道幕帘展开扇形的两条边之间的夹角。 C)探测范围
探测范围指雷达正常工作的感应范围，即雷达能够探测到在此范围以内的所有物体运 动从而产生报警状态。 D)探测距离 雷达在正常工作下所能探测到的最远距离，雷达分为四档;分别是2-3m、3-4m、5-6m、6-8m。 E)发射距离 报警系统中无线器件在被触发后将无线报警信号以电磁波的形式发射出去的最远距离，雷达在空旷地带为100M。 F)发射频率 电磁波发射的频率用HZ计算，国家电磁波管理委员会规定的公用波段频率是315/433MHZ G)关于护窗雷达的防宠物功能 护窗雷达发展到今天，在技术上已经比较成熟，防小宠物是护窗雷达的一种重要的功能，慑力护窗雷达对抗小宠物干扰的处理方式有两种: 一种是物理方式，即通过菲涅尔透镜的分割方式的改变来降低由于小宠物引起误报的概率，这种方式是表面的，效果也是有限的。第二种方式是采用对探测信号处理分析方式，主要是对探测的信号进行数据采集，然后分析其中的信号周期，幅度，极性。这些因素具体反应出移动物体的速度、热释红外能量的大小，以及单位时间内的位移。探测器中的微处理器将采集的数据进行分析比较，由此判断移动物体可能是人是小动物。 由此看来，我们要注意的是护窗雷达的防小宠物的功能是相对的。这种相对性包括两个方面，一个是防宠物是相对的，相对于没有防宠物功能的探测器其误报率是大大降低了，它对小宠物的数量和大小有一定限度的。第二方面是安装位置是要有一定要求的，并不是随意的安装就可以达到防小宠物功能。 效果 一旦整幢别墅设防，将形成无形的雷达警戒网，有效的将整幢别墅警戒起来，如果贼匪将在深夜靠近别墅时，男警立刻通通碟,紧接着高达95分贝的防恐警和国际反恐广播立刻炸响,十二束红眩捕俘灯和墙壁上太阳灯交替发射,同时雷达第一时间了射无线电信号给装在室内的主机，主机会告诉你哪个位置在报警,并第一时间拨打您
船用雷达的发展历史、现状及未来展望
船用雷达的发展历史、现状及未来展望 摘要：船用雷达用于测定船位、引航和避让，是船长的眼睛。船用雷达的出现是航海技术发展的重大里程碑。本文主要介绍船用雷达的发展历史、现状以及未来发展趋势。 关键词：船用雷达、发展历史、现状、趋势 The devel opment of marine radar, history, current status and future trends Abstract: Marine radar is used to determine the ship's position, the pilot and avoidance, it is the captain's eyes. The emergence of marine radar is a major milestone in the development of maritime technology. This paper describes the development of marine radar, history, current status and future trends. Key Word: marine radar, history, current status, future trends 船用雷达又称航海雷达，是装于船上用于航海活动，进行航行避让、船舶定位、狭水道引航。 船用雷达由天线、发射机、接收机、显示器和电源5部分组成。天线是用来发射、接收电磁波，现代雷达发射和接收一般合用一个天线，由收发开关转换。天线由马达驱动,作360°连续环扫。发射机，采用脉冲体制。近距离档用较短脉冲，以提高距离分辨力；远距离档用较长脉冲，以增大作用距离。工作波段以X波段和S波段为主，前者有较高的方位分辨力，有利于近距离探测；后者受雨雪杂波和海浪杂波的干扰较小，电磁波经过
1试述雷达测距、测方位原理 利用电磁波特性： 直线传播（微波波段） 匀速传播（同一媒质中） 反射特性（在任何两种媒质的边界面） 测距：通过无线电信号往返时间的精确测量，并在雷达显示器内设置一个计时系统实现测距。 公式：s=（c*Δt ）/2 物理量：s 物标离天线的距离；c 电磁波在空间的传播速度，c=300m/us ；Δt 无线电波往返于雷达天线与物标之间的时间 示意图： 测方位：在天线缓慢旋转时测量反射信号的最大幅度，即当在某个方向收到物标回波时，只需记下此时的天线方向就可知道物标的方向了。 示意图： 2.试画出船用雷达基本组成框图，并说明各部分的作用 框图： 天 线 显示器 触发电路 接收机 方位同步系统产生的方位信号 收发开关 发射机 雷达电源 船电
1）触发电路：每隔一段时产生一个尖脉冲，同时送到发射机、接收机、显示器三部分，使它们同步工作。(触发电路决定工作开始的时间) 2）发射机：触发脉冲到来后，立刻产生一个大功率，微波波段，具有一定宽度的脉冲包络射频（雷达工作频率,微波波段）的信号。 3）发收开关：发射时；将发射机与天线接通，并将天线与接收机断开。接收时；将发射机与天线断开，并将天线与接收机接通。 4）天线：把发射机送来的微波能量聚成细束朝一个方向发射出去，同时只接收从该方向反射的回波。 5）接收机：将天线送来的回波信号，进行混频、放大、检波处理。得到表示目标大小的视频信号。 6）显示器：在屏上扫描出一条径向亮线，用径向亮线上的加亮点或线段，来显示目标的距离，该扫描亮线随天线同步转动，扫描亮线与0°刻度线用来显示目标的方位。 7）雷达电源设备：把各种船电变换成雷达所需的具有一定频率、功率和电压的专用电源。 3.发射机由哪些部分组成？各部分作用是什么？ ⑴触发脉冲产生器：相当于时钟电路，使雷达各部分同步工作。 ⑵调制器及预调制器：触发脉冲一到，预调制器输出具有一定宽度、一定幅度的正极性矩形控制脉冲去控制调制器，使调制器产生具有一定宽度、一定幅度的负极性高压矩形脉冲加到磁控管的阴极。 ⑶磁控管振荡器：在调制脉冲的作用下产生超高频振荡，经波导送至天线向外辐射。
船用导航雷达和AIS综合应用的优势与局限性 摘要：船用导航雷达和船舶自动识别系统（AIS）是两部重要的助航仪器，本文分析了导航雷达和AIS在单独使用时各自的功能和特点，并指出二者在综合应用中所表现出的优势和局限性以及针对其局限性的注意事项。 关键词：导航雷达、AIS、综合应用 目前，全球经济趋于一体化，航运业迅猛发展，船舶数量急剧增加，于此同时海难、海损事故也随之增加，给广大海员的生命安全、国家财产和海洋环境造成严重威胁。为加强航行安全，保护海洋环境，船舶间、船岸间信息的充分、快速、准确交换就显得尤为重要和突出。 一、船用导航雷达的功能和特点 1.雷达在应用中的优势 伴随船舶数量的激增，船舶碰撞事故的事故率也居高不下，因此，如何实现船舶间的协调行动，避免船舶碰撞就显得异常重要。雷达作为船舶避碰的主要助航仪器，从出现至今一直发挥着重要的作用。雷达是自主式导航设备，可以扫描到海面上的具有一定大小的物标并将其回波显示在雷达显示器上，从而将海面上物表和本船的相对位置关系清晰显示，让操作者获得较为全面的交通形式图像。通过对物标船的标绘，可以判断物标船和本船是否存在碰撞危险，更可以求取避让措施，核实避让行动的效果。 传统的船舶避碰是用眼睛实际观察周围船舶的运动态势，进而凭借经验采取改向或变速措施来实现船舶间的安全避让。不难发现，传统的避让方法受受能见度的影响较大，比如海上大雾天气，航海员仅凭肉眼能观测到的距离大大减小，有时会减小到几十米，就不能实现安全航行的目标。而有了雷达就大不相同，雷达受能见度影响小，精度高（30米左右），决策时间短（通过雷达自动标绘仪—ARPA跟踪物标并求取避让措施仅需3-5分钟时间），雷达的探测距离可以达到10—20海里，驾驶员的工作负担大大减轻。 另一方面，当船舶发生碰撞事故时，在避让行动中得雷达观测信息可以作为海事调查的证据，给海事处理也带来了很大方便。 2.雷达在应用中的局限性 尽管雷达在应用中有上述的优势，但其局限性也不容忽视。在恶劣海况下，雷达容易受海浪干扰产生杂波；恶劣天气下会受雨雪干扰产生雨雪干扰杂波；相同频率的雷达在距离较近时也会产生同频雷达干扰杂波；雷达存在30—50米的固定盲区；受船上大桅等的影响会产生扇形阴影区；受复杂情况影响雷达会产生多次扫描假回波、二次扫描假回波、间接反射假回波以及旁瓣回波等假回波。上述所有的这些干扰杂波和假回波在实际使用时往往会让操作者难以分辨或影响观测，进而对航行安全产生错误的导向。 雷达在设计上存在固有的缺陷，雷达的方位分辨力弱，测方位精度差，一般方位误差在1°左右，且随量程变化而变化。依附于雷达的ARPA（雷达自动标绘仪）存在错误录取、漏录取、录取和显示容量限制、目标信息量少、目标丢失、目标交换、无法识别目标等固有缺陷，并且雷达对驾驶员操作维护能力要求较高，有效的雷达观测和雷达自动标绘需要维护良好的设备和精良的操作技术基础上。所有这些在一定程度上构成了雷达使用的局限性。 二、船用AIS在避碰中得优势与局限性 1.船用AIS的功能优势 自动识别系统（Automatic Identification System，AIS），是基于卫星定位的设备，精度稳定在5—30米。该系统无需人工维护和参与，能够自动发射和接收船舶识别和航行相关信息，通信可靠性高，不受气象海况影响，不会因杂波干扰而丢失小物标。信号覆盖范围可以扩大到河道和水流弯曲处以及障碍物之后等雷达无法探测到的区域，跟踪稳定性和可靠
浅析21世纪的船用雷达 摘要：本文以英国船商公司的船用雷达为例，分析了现代雷达的优缺点，重点讨论了AIS和ENC系统在雷达方面的应用，指出了未来雷达技术的发展方向。 关键词：雷达电子海图AIS 1 前言 安装在船舶上的雷达是船长的眼睛。它能辅助船舶航行，在能见度较低或在拥挤水道时能辅助避碰。近30年来，雷达系统的天线单元和收发机单元的技术实际并没有实质性的变化，而显示单元的生产技术却经历了显著的变革。一些使用计算机类型显示器的彩色雷达已经面世，但到现在为止市场上还未出现计算机雷达（指雷达显示单元全部基于PC机）。未来雷达技术将向哪个方向发展呢？本文就这一问题以英国船商有限公司(Transas)在雷达专业领域的最新进展及代表性产品为例进行一些讨论。 2新型雷达概况 在船用雷达更新换代之际，船商公司集过去数年的研究成果和实践提出了一个崭新的概念，即：一部性能优异的ARPA雷达＝普通天线收发机+ 普通PC机及显示器+ 船商雷达信号处理卡。船商的雷达信号处理卡(RadarIntegrator Board)目前已发展到第二代，它直接安插在普通PC机的PCI插槽上，与雷达收发天线单元相接后具有直接处理雷达视频信号、录取和跟踪移动目标、控制收发机等功能；安插雷达信号处理卡的计算机能将雷达图像与矢量电子海图相叠加，利用计算机连网可将雷达图像和电子海图传输到船上任一部位；利用船商扩展串行接口，计算机还能处理包括AIS(又称船舶自动识
别系统)在内的所有船用传感器的信息。此外，计算机还能把航行过程中的信息压缩并保存在硬盘上，这些信息不仅包括所有目标的动态数据，而且还包括数月连续航行中雷达天线旋转每一圈所得到的整个雷达图像。 3ENC在雷达方面的应用 IEC允许在雷达屏幕上显示电子导航海图(ENC)上的一些要素，包括岸线、安全区、预警区和线条、孤立的危险物、浮标和灯塔。根据船商公司多年研制和销售电子海图的经验（船商海图数据库已包括全球海域近6000幅矢量电子海图），我们认为上述物标已占ENC数据量的70%。例如，在使用一些国家(如挪威、瑞典、芬兰等)的纸海图制作电子海图过程中我们曾遇到过数百幅海图，图上包含的上述海图要素由一百万条以上线(或点)组成；有些海图竟有11000块礁石。假如我们使用芬兰的第25号海图，用原始比例尺显示在21英寸显示器上，屏幕上将显示出840个岛屿。根据S57标准，一幅ENC海图的容量不能超过5Mb，但如果船舶航行到海图连接处将要显示四幅海图时，这意味着非常庞大的信息量。这些说明在雷达图像上显示ENC绝非易事，至今世界上还没一部雷达能同时显示ENC 和雷达图像。 然而，在雷达图像上叠加显示ENC所有数据将非常有助于安全航行。例如，浮标图形的显示可以使驾驶人员方便地区别浮标回波和目标回波；如果ENC显示的岸线与雷达岸线图像重合，则整个海图要素的参照都是正确的，驾驶人员可迅速判断出本船和其它所有目标
目录 目录 .................................................................................................................................................. I 图录 ................................................................................................................................................ I V 表格目录.......................................................................................................................................... V 缩略语 ............................................................................................................................................ V I 1.雷达/ARPA产品概述 (1) 1.1.概述 (1) 1.2.航海雷达/ARPA系统结构图 (3) 1.3.天线收发单元 (4) 1.4.雷达显示单元 (4) 1.5.其他配件 (5) 1.5.1.电缆线 (5) 1.5.2.电源线 (6) 1.5.3.输入信号数据线 (7) 2.航海雷达安装 (9) 2.1.天线收发单元安装 (9) 2.1.1.天线收发单元安装注意事项 (9) 2.1.2.天线收发单元安装步骤 (10) 2.2.显示单元安装 (13) 2.2.1.注意事项 (13) 2.2.2.安装步骤 (14) 2.3.配线 (16) 2.3.1.布线要求 (16) 2.3.2.收发机接线 (16) 2.3.3.电源线接线 (20) 2.3.4.输入信号线接线 (20) 2.4.对外接口 (22) 2.4.1.电源接口 (22) 2.4.2.电缆接口 (22) 2.4.3.输入信号接口 (23) https://www.doczj.com/doc/642131359.html,B接口 (23) 2.4.5.RS-232接口 (23) 2.5.调试和验收 (23) 2.5.1.开机 (23) 2.5.2.日期时间设置 (24) 2.5.3.方位调整 (24) 2.5.4.距离调整 (24) 2.5.5.按键检查 (24) 2.5.6.系统检测 (24) 3.雷达系统操作 (25) 3.1.控制面板介绍 (25) 3.2.雷达界面介绍 (27) 3.3.雷达开机 (28) 3.4.雷达待机 (28) I
目录 摘要 (i) ABSTRACT ......................................................................................................... i i 第一章绪论 (1) 1.1 研究的背景及意义 (1) 1.2 国内外研究现状 (2) 1.2.1 国内外船用导航雷达系统ARPA算法发展现状 (2) 1.2.2 国内船用导航雷达系统海杂波抑制技术发展现状 (4) 1.3 论文的研究内容 (5) 第二章自动雷达标绘仪算法和海杂波抑制技术概述 (7) 2.1 自动雷达标绘仪（ARPA） (7) 2.1.1 相关概念 (8) 2.1.2 目标录取 (9) 2.1.3 目标跟踪 (9) 2.1.4 报警和试操船 (11) 2.1.5 传统ARPA算法局限性 (12) 2.2 海杂波抑制技术 (12) 2.2.1 海杂波特性 (12) 2.2.2 典型海杂波幅度模型 (13) 2.2.3 常见海杂波抑制技术 (15) 2.3 本章小结 (15) 第三章基于自适应变窗滤波算法的研究 (16) 3.1 机器学习概述 (16) 3.2 基于自适应变窗滤波的ARPA算法 (16) 3.2.1 自适应变窗滤波的ARPA算法目标录取机理 (17) 3.2.2 自适应变窗滤波 (18) 3.2.3 自适应变窗滤波算法适用范围 (20) 3.3 传统ARPA算法和自适应变窗滤波算法性能模拟测试和分析 (20) 3.3.1 测试方法 (20) 3.3.2 目标参数计算精度测试 (22) 3.3.3 本船机动测试 (24) 3.3.3 本船和目标机动测试 (26)

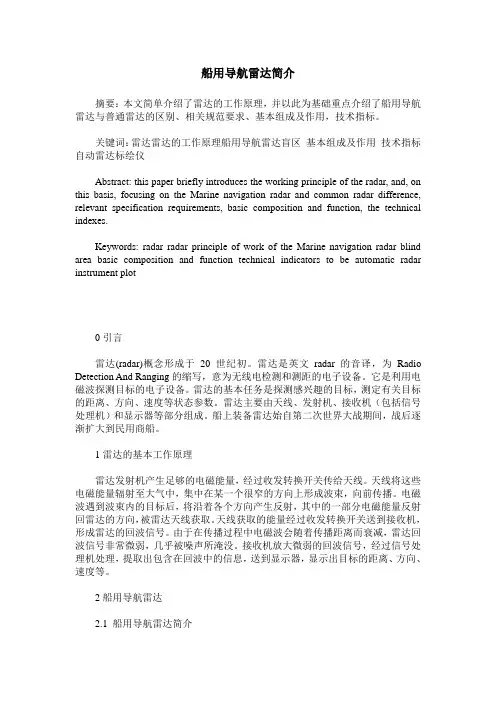

船用导航雷达简介 摘要：本文简单介绍了雷达的工作原理，并以此为基础重点介绍了船用导航雷达与普通雷达的区别、相关规范要求、基本组成及作用，技术指标。 关键词：雷达雷达的工作原理船用导航雷达盲区基本组成及作用技术指标自动雷达标绘仪 Abstract: this paper briefly introduces the working principle of the radar, and, on this basis, focusing on the Marine navigation radar and common radar difference, relevant specification requirements, basic composition and function, the technical indexes. Keywords: radar radar principle of work of the Marine navigation radar blind area basic composition and function technical indicators to be automatic radar instrument plot 0引言 雷达(radar)概念形成于20世纪初。雷达是英文radar的音译，为Radio Detection And Ranging的缩写，意为无线电检测和测距的电子设备。它是利用电磁波探测目标的电子设备。雷达的基本任务是探测感兴趣的目标，测定有关目标的距离、方向、速度等状态参数。雷达主要由天线、发射机、接收机（包括信号处理机）和显示器等部分组成。船上装备雷达始自第二次世界大战期间，战后逐渐扩大到民用商船。 1雷达的基本工作原理 雷达发射机产生足够的电磁能量，经过收发转换开关传给天线。天线将这些电磁能量辐射至大气中，集中在某一个很窄的方向上形成波束，向前传播。电磁波遇到波束内的目标后，将沿着各个方向产生反射，其中的一部分电磁能量反射回雷达的方向，被雷达天线获取。天线获取的能量经过收发转换开关送到接收机，形成雷达的回波信号。由于在传播过程中电磁波会随着传播距离而衰减，雷达回波信号非常微弱，几乎被噪声所淹没。接收机放大微弱的回波信号，经过信号处理机处理，提取出包含在回波中的信息，送到显示器，显示出目标的距离、方向、速度等。 2船用导航雷达 2.1 船用导航雷达简介
