船用导航雷达简介
摘要：本文简单介绍了雷达的工作原理，并以此为基础重点介绍了船用导航雷达与普通雷达的区别、相关规范要求、基本组成及作用，技术指标。
关键词：雷达雷达的工作原理船用导航雷达盲区基本组成及作用技术指标自动雷达标绘仪
Abstract: this paper briefly introduces the working principle of the radar, and, on this basis, focusing on the Marine navigation radar and common radar difference, relevant specification requirements, basic composition and function, the technical indexes.
Keywords: radar radar principle of work of the Marine navigation radar blind area basic composition and function technical indicators to be automatic radar instrument plot
0引言
雷达(radar)概念形成于20世纪初。雷达是英文radar的音译，为Radio Detection And Ranging的缩写，意为无线电检测和测距的电子设备。它是利用电磁波探测目标的电子设备。雷达的基本任务是探测感兴趣的目标，测定有关目标的距离、方向、速度等状态参数。雷达主要由天线、发射机、接收机（包括信号处理机）和显示器等部分组成。船上装备雷达始自第二次世界大战期间，战后逐渐扩大到民用商船。
1雷达的基本工作原理
雷达发射机产生足够的电磁能量，经过收发转换开关传给天线。天线将这些电磁能量辐射至大气中，集中在某一个很窄的方向上形成波束，向前传播。电磁波遇到波束内的目标后，将沿着各个方向产生反射，其中的一部分电磁能量反射回雷达的方向，被雷达天线获取。天线获取的能量经过收发转换开关送到接收机，形成雷达的回波信号。由于在传播过程中电磁波会随着传播距离而衰减，雷达回波信号非常微弱，几乎被噪声所淹没。接收机放大微弱的回波信号，经过信号处理机处理，提取出包含在回波中的信息，送到显示器，显示出目标的距离、方向、速度等。
2船用导航雷达

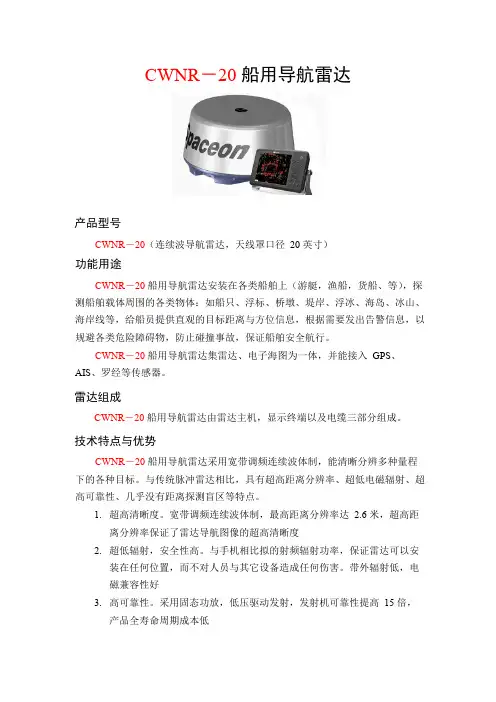

2.1 船用导航雷达简介
