塑料成型工艺及模具设 计考试试题 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
徐州工程学院塑料成型工艺及模具设计考试题目及答 案 一、填空（本题共10小题，每空1分，共20分） 1.顶出推板与凸模（型芯）在安装时应采用锥面配合，其目的是辅助定位， 防止偏心溢料。 2.螺杆式注塑机与柱塞式相比，其优点在于__螺杆式注塑机剪切塑化能力强， 塑化量大_。 3.调湿处理是针对吸湿性塑料而言，具体方法是将制品放在热水中处 理。 4.压制成形与压铸成形均可用于热固性塑料，二者在模具结构上的主要差别在 于压铸模具有浇注系统，而压制成型没有。 5. ABS属于高强度塑料，在注塑成型前需要预先干燥，而且成型时的流动 性也稍差。 6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。主要是为了模 具开模时防止造成干涉。 7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。 8.塑料模的基本结构都由动模和定模两大部分组成。 9.型腔气体的排除，除了利用顶出元件的配合间隙外，主要靠分型 面，排气槽也都设在分型面上。
10. 塑件尺寸精度的影响因素有很多，在计算时需考虑的主要有：成型零部件 的制造误差、成型零部件 的磨损和塑料的成型收缩。 11. 当分流道设计的比较长时，其末端应留有冷料穴，以防前锋冷料阻塞浇 口或进入模腔，造成充模不足或影响制品的熔接强度。 12. 适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口。 二、判断正误（本题共10小题，每题1分，共10分） 1. 厚壁塑件不容易产生表面凹陷和内部缩孔。 （×） 2. 当模具采用脱件板脱模机构时，可以采用Z形拉料杆与冷料井匹配。（×） 3. 冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。( √ ) 4. 斜导柱侧抽芯机构中的滑块导滑长度有一定的要求,完成抽拔后,滑块留在导滑槽中的长度不应小于 滑块长度的3/2。 （×） 5．潜伏式浇口是点浇口的演变形式,因此其模具也应设计成三板式结构。（×） 6．细长型芯应避免偏心进料，否则会造成塑件的壁厚不均，脱模困难。( √ )
（勤奋、求是、创新、奉献） 《塑料模设计》课程试卷A答案 （本卷考试时间120分钟） 一、填空（本题共10小题，每空1分，共20分） 1.顶出推板与凸模（型芯）在安装时应采用锥面配合，其目的是辅助定位，防止偏心溢料。 2.螺杆式注塑机与柱塞式相比，其优点在于__螺杆式注射机剪切塑化能力强，塑化量大 _。 3.调湿处理是针对吸湿性塑料而言，具体方法是将制品放在热水中处理。 5. ABS属于高强度塑料，在注塑成型前需要预先干燥，而且成型时的流动性也稍差。 6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。主要是为了防止开模时造成干涉。 7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。 8.塑料模的基本结构都由动模和定模两大部分组成。 9.型腔气体的排除，除了利用顶出元件的配合间隙外，主要靠分型面，排气槽也都设在分型面上。 10. 塑件尺寸精度的影响因素有很多，在计算时需考虑的主要有：成型零部件的制造误差、 成型零部件在使用过程中的在大磨损量和塑料收缩率波动。 11. 当分流道设计的比较长时，其末端应留有冷料穴，以防前锋冷料阻塞浇口或进入模腔，造成充 模不足或影响制品的熔接强度。 12. 适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口。 二、判断正误（本题共10小题，每题1分，共10分） 1. 厚壁塑件不容易产生表面凹陷和内部缩孔。（F ） 2. 当模具采用脱件板脱模机构时，可以采用Z形拉料杆与冷料井匹配。（F ） 3. 冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。( T ) 4. 斜导柱侧抽芯机构中的滑块导滑长度有一定的要求,完成抽拔后,滑块留在导滑槽中的长度不应小于 滑块长度的3/2。（ F ）5．潜伏式浇口是点浇口的演变形式,因此其模具也应设计成三板式结构。（F ） 6．细长型芯应避免偏心进料，否则会造成塑件的壁厚不均，脱模困难。( T ) 7. 注塑时最后充满的往往是离浇口最远的部位。（F ） 8. 塑件上的文字最好做成凹字，这样模具上相应型腔的加工就方便些。( T ) 9. 从有利于排气的角度考虑，分型面应尽量设在流动方向上的末端。( T ) 10. 无拉料杆的冷料井一般用在顶杆顶料的场合，其分流道应该设计成S形。( T ) 三、简答题（本题共4小题，每题5分，共20分）
一、填空题（每空1分，共计35分) 1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。 2、塑料成型最重要的工艺是温度、压力和时间。 3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型 4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分 型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。 5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。 6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。 7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。 8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。 9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。 10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模 11、压缩模具又称压制模，简称压缩模或压模。 12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、 拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。 二、判断题（正确的打√，错误的打×.每题2分，共计10分） ( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。 ( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。 ( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。 ( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。 ( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。
各种复合材料成型方法比较 工艺种类 树脂系 统增强 材料 种类 纤维 含量 /% 制品 厚度 /mm 固化 温度 /℃ 成型周 期 成型 压力 /MPa 模具 形式 与材 料 制品 尺寸 需要 设备 适用 产量/ 件 优点缺点 手糊成型聚酯、 环氧、 酚醛 玻璃 纤 维、 碳纤 维及 其它 织物 20～ 50 0.5～ 25 （一 般为 2～ 10） 室 温～ 40 30min～ 24h 接触 压力 单件 阳模 或阴 模。 木 材、 石 膏、 水 泥、 玻璃 钢 不限 手 辊、 刮 板、 刷 子、 模具 1～ 500 1.产 品尺 寸和 产量 不受 限 制； 2.操 作简 便、 投资 少、 成本 低； 3.能 例题 使用 增强 材 料， 可在 任意 部位 增厚 补 强。 1.操 作技 术要 求 高， 质量 稳定 性 差； 2.产 品只 能作 到单 面 光； 3.生 产周 期 长、 效率 低； 4.劳 动强 度 大， 条件 差 袋压成型聚酯、 环氧、 预浸料 及 SMC 玻璃 纤 维、 碳纤 维及 其它 织物 25～ 60 2～6 室 温～ 50（预 浸料 和 SMC 30min～ 24h 0.1～ 0.5 单 模。 玻璃 钢及 金属 材料 受压 力袋、 热压 釜及 气压 机功 率限 热压 釜、 真空 泵、 加压 袋、 空气 20～ 200 1.产 品两 面 光； 2.气 泡 少； 1.操 作技 术要 求 高； 2.生 产效
60～160）制压缩 机、 模具 及手 糊工 具等 3.模 具费 用 低。 率 低； 3.不 适用 于大 型产 品。 喷射成型 聚酯、 环氧25～ 35 2～ 25 （一 般为 2～ 10） 室 温～ 40 30min～ 24h 接触 压力 单 模。 木 材、 玻璃 钢材 料 不限 喷射 机、 手 辊、 模具 10～ 1000 1.生 产效 率较 手糊 高； 2.尺 寸不 限， 适合 于大 尺寸 产品 生 产； 3.设 备简 单， 可现 场施 工； 4.产 品整 体性 好。 1.强 度 低； 2.产 品只 能作 到单 面 光； 3.劳 动条 件 差； 4.操 作技 术要 求 高； 5.树 脂损 耗 大。 树脂注射 成型（RTM）聚酯、 环氧 玻璃 纤维 毡、 布 25～ 50 2～6 室 温～ 40 4～ 30min 0.1～ 0.5 对 模。 玻璃 钢、 铝合 金材 料 由模 具尺 寸决 定 树脂 注射 机对 模 10～ 2000 1.产 品可 达到 两面 光； 2.产 品重 量 好； 3.模 具及 设备 1.模 具质 量要 求 高， 使用 寿命 短； 2.纤 维含 量 低；
一、填空题（10×1＝10分） 1. 组成聚合物的高分子链状结构有以下三种类型：、、。线型高分子、支链型高分子、体型高分子。 2. 牛顿型流体在平直管内受剪切应力而引发的流动形式有两种：和涡流。 层流 3. 测量塑料的流动性的方法：与。熔融流动指数测定法和螺旋线长度测定法 4. 塑料在变化的过程中出现三种但却不同的物理状 态：、、。 玻璃态、高弹态、粘流态 5. 聚合物分子在受到热、应力、微量水、酸、碱等杂质以及空气中的氧作用，导致聚合物链断裂、分子变小、相对分子质量降低的现象称为。聚合物的降解 二、选择题（10×2=20分） 1. 从尽量减少散热面积考虑，热塑性塑料注射模分流道宜采用的断面形状是（ A ）。 A、圆形 B、矩形 C、梯形 D、‘U’形 2. 下列塑料中属于热固性塑料的是（ D ）。 A、聚乙烯 B、ABS C、尼龙 D、酚醛 3. 对大型塑件尺寸精度影响最大的因素是（ C ）。 A、成型零件制造误差 B、成型零件装配误差 C、成型收缩率误差 D、成型零件磨损量 4. 采用下列哪一种浇口类型时模具必须采用三板式结构（ D ）。 A、直接浇口 B、侧浇口 C、轮辐浇口 D、点浇口 5. 注塑模与推杆推出机构配套使用的拉料杆为（ A ）。 Ａ、“Ｚ”型Ｂ、球头Ｃ、菌型Ｄ、锥形 6. 在推杆推出模具结构中，为了保护成型零件所采用的零件是（ C ）。 A、导柱 B、销钉 C、复位杆 D、拉料杆 7. 设计模具时与确定型腔数目无关的因素是（ D ）。 A、现有设备的情况 B、塑件本身的尺寸 C、塑件的精度 D、塑件的原料 8. 斜导柱的斜角α与楔紧块的楔角α?的关系是（ A ）。 A、α＞α? B、α=α? C、α＜α? D、以上都错 9. 为避免塑料制品产生熔接痕，在设计模具时，要求在熔接处的外侧开一（ B ）。 A 、溢料槽B、排气槽C、反料槽D、溢流槽 10. 压缩模具的推出机构应与压机顶出机构相适应，模具所需的推出行程必须（ B ）。 A、大于压机最小顶出行程 B、小于压机最大顶出行程 C、小于压机最小顶出行程 D、大于压机最大顶出行程 三、判断题（5×1=5分） 1. 注射成型塑化压力越低越好。（ F）
河南机电高等专科学校 先进制造技术课程论文 论文题目：注射成型模具结构工艺特点研究 系部：机械工程系 专业：起重运输机械设计与制造 班级：起机121 学生姓名：史家兴 学号：120125159 指导教师：安林超 2014年10月20日
绪论 随着塑料工业的迅速发展，塑料制品被广泛应用于各行各业，渗透到人们生产生活的各个方面。目前在工程塑料成型加工中，80%采用了注射成型。 近年来，汽车、建筑、家用电器、食品、医药卫生等领域对注塑制品日益增长的需求，显著推动了塑料注射成型技术水平的快速发展和提高，气辅成型、水辅成型、多色注塑和热流道等各种新技术新工艺在注塑成型中被广泛采用。在塑料制品注射成型过程中，由于成型材料、成型模具、注射机、辅助设备、成型环境等多种因素的影响,注塑制品的内在及外观质量经常会出现各种各样的问题。但是，家电、通讯、消费电子、汽车内饰、光电等产业的发展，却对塑料制品提出了壁厚更薄、结构更复杂、表面更美观、强度更高等方面的要求。如何获得高质量的塑件成为工程中需要迫切解决的问题。 注射成型技术利用加热和冷却介质实现注塑模具的快速加热和冷却，实现熔体的高模温注塑，是一种无熔接痕、高光洁度的塑料成型技术,可获得外观优越的塑料制品，例如：无熔接痕、无流痕、无银线,具有高光泽度等。采用该技术可取消后续的喷涂工艺，省去昂贵的二次加工费用，在大幅降低生产成本的同时，节省能源与材料，消除污染，达到改善塑件质量、降低生产成本、保护环境的多重效果，实现塑件的短流程绿色化生产，是一种前景广阔的绿色注塑工艺。为保证塑件质量，在RHCM注塑模具加热冷却管道设计时应保证模具型腔表面的温度分布均匀性和高的加热效率。
１、在注射成型中应控制合理的温度,即控制料筒、喷嘴与模具温度。 2、根据塑料的特性与使用要求,塑件需进行塑后处理,常进行退火与调湿处理。 3.塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。 ４.在注射成型时为了便于塑件的脱模,在一般情况下,使塑件在开模时留在动模上。 5.塑料一般就是由树脂与添加剂组成。 6、塑料注射模主要用来成型热塑性塑料件。压缩成型主要用来成型热固性塑料件。 7.排气就是塑件成型的需要,引气就是塑件脱模的需要。 8.注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。 ９.凹模其形式有整体式与组合式两种类型。 10.导向机构的形式主要有导柱导向与锥面定位两种。 11.树脂分为天然树脂与合成树脂。 12、注射模塑最主要的工艺条件,即“三要素”就是压力、时间与温度。 １、卧式注射机ＳX-Z-63/5０中的50表示锁模力为( Ｄ ) D、50０kN 2、注射机料筒温度的分布原则就是什么？ ( A )A、前高后低 3.热塑性塑料在常温下,呈坚硬固态属于( A )A、玻璃态 4.下列不属于塑料模失效形式的就是( D )? Ｄ、冷却 5、凹模就是成型塑件( Ｂ)的成型零件？B、外表面 6.球头铣刀主要用于加工塑料模具零件中的( D )内容? D、轮廓 7、下列不属于注射模导向机构的就是( Ｄ )? D、推杆 8.主流道一般位于模具中心位置,它与注射机的喷嘴轴心线( Ｄ)？D、重合 ９、下列不属于推出机构零件的就是( Ｃ )? C、型芯 1０.压缩模具中凸模的结构形式多数就是( B )的,以便于加工制造。Ｂ、整体式 11.以下属于天然树脂的就是( A )A、松香 １2.下列不属于塑料模具结构零件的作用的就是( D )？ D、成型 1３.下列不属于稳定剂的就是:(D ) D、树脂 14( C )的作用,除了用其顶部端面构成冷料穴的部分几何形状之外,还负责在开模时把凝料从主流道中拉出。 C、拉料杆 15、多型腔模具适用于( Ｂ )生产? B、大批量 １、任何模具上都不需设有冷却或加热装置。 (×) 2、同一塑料在不同的成型条件下,其流动性就是相同的。 (×) 3.同一塑件的壁厚应尽量一致。 (√) ４.对于吸水性强的塑料,在成型前不需要进行干燥处理。(×) 5.在注射成型中,料温高,流动性也大。(√) 6、一副塑料模可能有一个或两个分型面,分型面可能就是垂直、倾斜或平行于合模方向。 (√) 7、移动式模具绝对不需要具备轻型易搬的特点。(×) 8.推杆截面形状最多的就是圆形,其原因就是便于加工与装配。(√) 9.填充剂就是塑料中必不可少的成分。(×) 1０.为了保证塑件质量与胜利出模,推杆数量应越多越好。(×) 11、所有的塑料制件都可以使用强制脱模。( × ) １2.注塑机锁模力不足时,容易发生制品飞边现象。 ( × ) 13.注塑机额定注射量大于制品及流道所需塑料质量即可。( ×) １４、设计加强筋时没有任何特殊要求。 (×) 15.当分流道较长时,其末端也应开设冷料穴。(√) １6、浇口的截面尺寸越大越好。(×) １7、水敏性强的塑料成型前不需要干燥。(×) 18、注射成型时,为了便于塑件的脱模,在一般情况下,使塑件留在动模上。(√) 19.注射成型工艺包括成型前的准备、注射过程与塑件的后处理。(√) 20、尺寸较大的模具一般采用4个导柱;小型模具通常用２个导柱。(√)

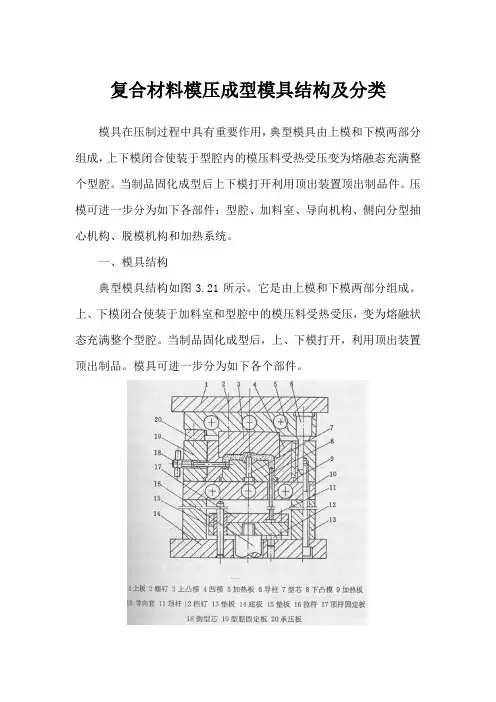

复合材料模压成型模具结构及分类模具在压制过程中具有重要作用，典型模具由上模和下模两部分组成，上下模闭合使装于型腔内的模压料受热受压变为熔融态充满整个型腔。当制品固化成型后上下模打开利用顶出装置顶出制品件。压模可进一步分为如下各部件：型腔、加料室、导向机构、侧向分型抽心机构、脱模机构和加热系统。 一、模具结构 典型模具结构如图3.21所示。它是由上模和下模两部分组成。上、下模闭合使装于加料室和型腔中的模压料受热受压，变为熔融状态充满整个型腔。当制品固化成型后，上、下模打开，利用顶出装置顶出制品。模具可进一步分为如下各个部件。
复合材料模压成型的模具结构及分类 ①型腔直接成“制品的部位。图示的模具型腔由上凸模 3、下凸模8、凹模4构成。 ②加料室指凹模4的上半部。 ③导向机构由布置在模具上模周边的四根导柱6和装有导向套10的导柱孔组成。 ④侧向分型抽芯机构模压带有侧孔和侧凹的制品，模具必须设有各种侧向分型抽芯机构，制品才能脱出。 ⑤脱模机构由顶出板17、顶出杆11等零件组成。 ⑥加热系统一般热固性模压成型需要在较高的温度下进行，因此，模具必须加热。 复合材料模压成型模具常见加热方式有：模温机加热、电加热、蒸汽加热等。

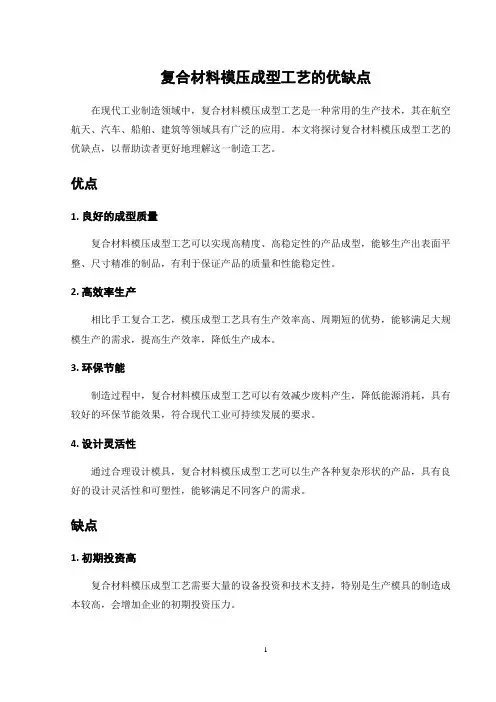

复合材料模压成型控温模温机 二、复合材料模压成型模具分类 (一) 根据与压机连接方式分类 ①移动式模具属于外装卸模具。模具不固定在压机上。一般情况下，模具的分模、装料、闭合及成型后制品从模具中取出均在机外进行。模具本身不带加热装置。这种模具适用于压制批量不大的中小型制品。移动式模具结构简单，制造周期短，造价低。但是加料、开模、取件等工序均为手工操作，劳动强度大，生产效率低。 ②固定式模具属于机内装卸的模具。它固定在压机上，且本身带有加热装置。整个生产过程即分模、装料、闭合、成型及顶出产品都在压机上进行。固定式模具使用寿命长，适于生产批量大，尺寸较 大的制品。
注塑成型的基本知识及常见不良 （结合本公司设备进行） 一、注塑的基本原理： 1将原料预热，去除原料中的水份（预加工）； 2.原料进入料筒进行加热，（固体原料变为液体），压注入模具里； 3?经冷却（液体变为固体）后出模，去除飞边、退火等加工后变为成品。 螺杆式注射机的模塑原理：先动模与定模全模，注射油缸活塞推动螺杆按要求的注射压力和注射速度将已塑化的塑料经喷嘴及模具的浇注系统射入型腔，当塑料充满型腔后，螺杆继续对塑料保持一定压力，促使塑料补充塑件冷却收缩所需之料，同时阻止塑料倒流。经一定时间的保压后，注射油缸活塞压力消失，螺杆开始转动，这时，由料斗落入料筒的塑料在料筒中塑化。当模具型腔内的塑件（部品）冷却定型后，模具打开，在模具推出机构的作用下（顶针），塑件由模具型腔中脱出。 二、注塑的基本操作： 本公司有全自动和半自动两种形式。 1.关安全门---- 自动锁模------- 射台前进——射胶------ 溶胶 ----- 倒索 再循循------ 开安全门------ 顶针顶出 ---- 开模----- 射台后退呻 「1?热固性塑料：在受热或其他条件作用下，能固化成不熔，不熔性物料；塑料V 2 .热塑性塑料：在特定的温度范围内能反复加热软化和冷却凝固。 三、常用塑料及性能 1.常用热固性塑料：酚醛、氨基（三聚氰胺、脲醛）、聚邻苯=甲酸丙烯酯（DAP）、硅酮、环 氧村脂、玻璃纤维增强塑料等。 2.常用热塑性塑料：硬聚氯乙烯、软聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、丁苯橡胶改性聚苯 乙烯、聚苯乙烯改性有机玻璃、苯乙烯-丙烯腈共聚物、苯乙烯-丁=烯-丙烯腈共聚物 （ABS ）、聚酰胺（尼龙）、聚甲醛、聚碳酸酯、氯化聚醚、聚砜、聚苯醚、氟塑料、醋酸纤维素、聚酰亚胺等。 公司常用：ABS （苯乙烯-丁=烯-丙烯腈共聚物）、POM （聚甲醛）、PPS（聚苯硫醚）、PA （聚酰胺） 四、注塑部品的常见不良：
塑料成型工艺及模具设计 学校徐州工程学院姓名刘鹏班级 10机制专2 一、填空题（每空1分，共30分） 1、高聚物中大分子链的空间结构有、及三种形式。 2、塑料成型时有三种应力形式、、和。 3、分型面的形状有、、、。 4、合模机构应起到以下三个方面的作用、、。 5、推出机构中设置导向装置的目的是，该导柱安装固定在上。 6、注塑成型时，一般而言，塑料为非结晶型、熔体粘度低或为中等的，模温取值； 为高粘度熔体的，模温取。 7、压缩模中，溢式压缩模与其他类型压缩模在结构上的区别是，它的凸模与 凹模的相对位置靠定位，这种模具不适于成型的塑料，不宜成型的制品。 8、注塑模典型浇注系统结构由、、、等组成。 9、在实际生产中斜导柱的常用斜角a为，最大不超过。 10、导柱结构长度按照功能不同分为三段、、。 二、单项选择题（每小题1分，共10分） 1、用螺杆式注塑机加工塑料制品过程中可以有效降低熔融粘度的方法为（）。 A、增加螺杆转速 B、降低喷嘴温度 C、增加注塑压力 D、降低模具温度 2、下列塑件缺陷中不属于制品表面质量缺陷的是（）。 A、应力发白 B、冷疤 C、云纹 D、缩孔 3、从尽量减少散热面积考虑，热塑性塑料注射模分流道宜采用的断面形状是（）。 A、圆形 B、矩形 C、梯形 D、‘U’形 4、塑料的加工温度区间应该为（）之间。 A、脆化温度与玻璃化温度 B、玻璃化温度与粘流态温度 C、粘流态温度与分解温度 D、玻璃化温度与橡胶态温度 5、在注射成型过程中，耗时最短的时间段是（）。 A、注射时间 B、保压时间 C、冷却时间 D、模塑周期 6、对大型塑件尺寸精度影响最大的因素是（）。 A、成型零件制造误差 B、成型零件装配误差 C、成型收缩率误差 D、成型零件磨损量 7、模具型腔的（）不足很可能导致模具开模困难。 A、刚度 B、强度 C、耐磨性 D、耐腐蚀性 8、采用下列哪一种浇口类型时模具必须采用三板式结构（）。 A、直接浇口 B、侧浇口 C、轮辐浇口 D、点浇口 9、合模机构不具备的作用是（）。

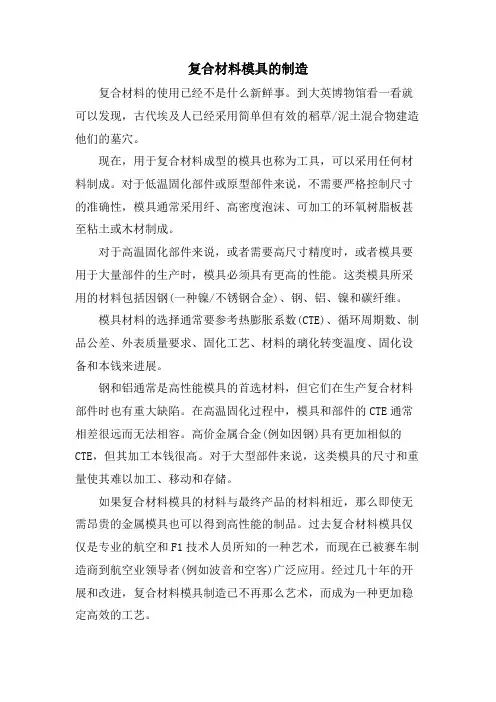

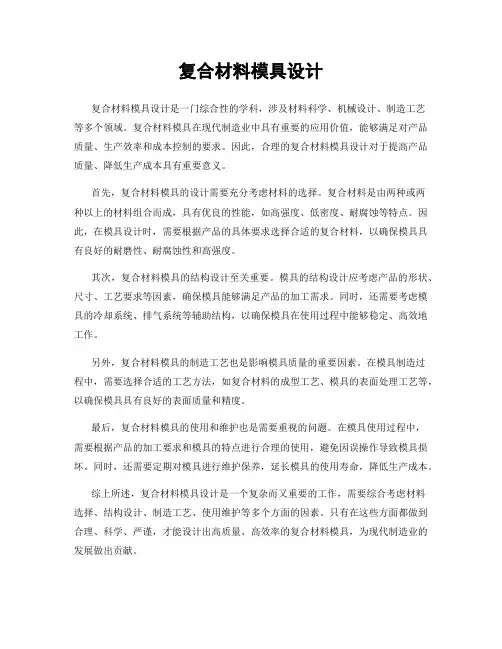

随着复合材料在飞机结构件上用量的逐步增加，零件越来越大而复杂，并逐步使用到主承力件上，这对复合材料制件的质量提出了更高的要求。因复合材料制件的固化成型特点，其质量在很大程度上取决于成型模具的质量，而高质量的模具来源于科学、合理的设计，特别是对于大型模具，除模具质量对制件质量的影响外，模具的尺寸、重量对模具成本以及复材制件的总制造成本有很大影响。 通过对复合材料热压罐成型模具的设计、制造、转运及使用验证等工程研究及分析，结合复材模具设计的经验方法，归纳出以下几点模具设计原则。 满足制件结构及工艺要求 在设计复合材料成型模具前，要对制件的设计输入进行充分分析，以产生模具结构的初步概念。 （1）分析制件的工程结构。通常有壁板、梁、肋、长桁、接头、以及整体盒段等结构形式。根据制件结构形式，可对模具有个大致概念，壁板常为大型框架结构；梁一般较长，常有阴模、阳模形式（图1、图2）；长桁一般为细长结构；整体盒段一般需上下合模。 （2）分析制件的工程界面。是否有气动面、装配面、胶接面等，一般情况下可确定这些面为贴膜面；但如果这些面结构较复杂时，设计可考虑在工程界面侧添加补偿层，此时贴膜面可设计在工程界面的背面。 （3）分析制件的质量要求。制件的外形轮廓尺寸精度直接影响到模具的质量要求及成本，可通过设计合理的模具结构、定位方法及加工方法来达到精度要求。 （4）分析制件的成型工艺方法，是共固化、共胶接还是二次交接（图3）。共固化中，所有层为湿铺层一次进罐，需要较多模具组合到一起同时使用，通常整套模具较复杂；共胶接为干湿件进罐固化，需要一部分零件的成型模具，及已固化零件与湿铺层二次进罐固化的模具；二次胶接时所有零件已固化，通过胶膜把他们固化到一起，需要所有零
模具设计 一、判断题（每题2分，满分20分。） 1、机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越大。X 2、注塑制品发生烧焦现象的主要原因是注塑压力过大。X 3、圆筒形产品通常使用推板顶出。 4、斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。X 5、排气槽通常设置在熔体最后充满的地方。 6、滑块斜导柱孔与斜导柱的配合一般采用过渡配合。X 7、流道末端的排气间隙一般比型腔末端排气间隙小。X 8、在其他条件相同的条件下，塑料与型芯的摩擦系数越大，脱模阻力越大。 9、塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。X 10、一般地，立式注塑机所占的高度较大，卧式注塑机所占的长度较大。 二、单项选择题（每题1分，满分20分。） 1、常用A4图纸的尺寸为??。A A、210X297 B、297X420 C、420X594 D、594X841 2、若模具闭合厚度大于注塑机允许的模具最大厚度时，则可采用??来调整，使模且闭合。D 、增加面板厚度B 、减少顶针垫板厚度A． C、减少顶针板厚度 D、减少面板厚度 3、注塑成型容易产生腐蚀性气体的塑料，如聚氯乙烯等，应特别注意选择??的钢材。C A、高硬度 B、高强度 C、耐腐蚀 D、耐磨 4、以下哪一个部件是成型零件??？B A、导柱 B、型腔 C、锁紧块 D、斜导柱 5、如果注塑机喷嘴头部半径为18mm，那么主流道衬套凹坑半径不可以采用的是??。A A、18mm B、20mm C、22mm D、24mm 6、一般地，模具设计和制造时，型芯尺寸先取??值，型腔尺寸先取??值，便于修模和防止模具自然磨损。D A、大、大 B、小、大 C、小、小 D、大、小 7、一般地，设计模具冷却系统时，冷却水孔数量尽可能??，入水和出水温度差尽可能??。A A、多、小 B、多、大 C、少、小 D、少、大 8、一般的，塑料收缩率??，脱模阻力越大；型芯长度??，脱模阻力越大。B 、越大、越长B 、越大、越短A． C、越小、越短 D、越小、越长 9、精密注塑机器、精密注塑工艺和??是精密塑料成型加工中的三个基本因素。A A、精密注塑模具 B、精密加工中心 C、精密钳制工艺 D、精密电加工
模具结构分析 注射模结构及其工作原理分析一、典型模具结构二、注射模工作过程图解方法步骤注射模工作过程图解方法步骤双板模工作原理分析 (1) 标示分模面位置简述动、 (2) 简述动、定模组成动模组成: 12，动模组成:1,6，12，13 定模组成: 定模组成:7 ,11 (3) 简述模具工作运动及制品脱卸过程合模成型: 注射机合模合模成型注射成型时，系统带动动模前行，在导柱6的导向作用下与定模靠合并形成闭合模腔。然后注射机通过喷嘴把塑料熔体注射进入模腔经保压补缩合冷却定形后固化为塑料制品，并收缩包覆在凸模上。开模脱卸制品:熔体在模腔中固化开模脱卸制品为塑料制品后，注射机合模系统带动动模回程，模具从I,I分模面开启，当动模回程运动一定距离后，注射机合模系统中的推顶装置与动模内顶杆底板3接触，即推顶装置约束模内顶杆停止运动，从而使顶杆12对制品产生顶出力，把制品从其收缩包覆的凸模上脱取下来，然后动模回复到初始位置，准备下一次注射动作。 ——分析要点掌握————分析要点掌握——分析要点掌握标识分型面位置; 辨识动、定模的零件组成，即根据图示找出分属两者的零件序号和名称; 分析成型时的合模过程，成型后的开模过程和制品的脱模过程。三、分析示例单腔双板模工作原理分析动画1.1 动画1.1 单腔点浇口三板式注射模结构及工作原理(川大教材图 3-1-2 ) 定模: 定模导柱(限位拉杆) 定模:2—凹模 3—定位环 4、5—主流道衬套 6—定模底板 7—凹模垫板 8—定模导柱(限位拉杆) 10—定模板(凹模固定板) 21— 9—导套 10—定模板(凹模固定板) 21—导套动模: 11—12— 13— 14— 15— 16—动模:1—凸模 11—动模板 12—复位杆 13—支承块14—动模底板 15—支承销 16—顶杆固定板 17— 18、19— 20— 17—顶杆底板18、19—顶杆 20—导柱
一、填空题 1.在注射成型中应控制合理的温 度，即控制料筒、喷嘴和模具温度。 2.根据塑料的特性和使用要求，塑 件需进行塑后处理,常进行退火和 调质处理。 3.塑料模具的组成零件按其用途可 以分为成型零件与结构零 件两大类。 4．在注射成型时为了便于塑件的脱 模,在一般情况下,使塑件在开模时 留在动模上。 5.塑料一般是由树脂和添 加剂组成。 ６．塑料注射模主要用来成型热塑 性塑料件。压缩成型主要用来成型 热固性塑料件。 ７.排气是塑件成型的需要，引气是 塑件脱模的需要。 8.注射模的浇注系统有主流道、分 流道、浇口、冷料穴等组成。 9．凹模其形式有整体式和组合式两 种类型。 10.导向机构的形式主要有导柱导 向和锥面定位两种。 １1．树脂分为天然树脂和合成树 脂。 12.注射模塑最主要的工艺条件，即 “三要素”是压力、时间和温度。 二、单选题 1．卧式注射机SX-Z-6３/５0 中的50表示锁模力为( D ） Ａ、500 3 cm B、503 cm Ｃ、５０kN D、500ｋ Ｎ 2.注射机料筒温度的分布原 则是什么( A ） Ａ、前高后低 B、前后 均匀Ｃ、后端应为常温 D、前端应为常温 ３．热塑性塑料在常温下，呈 坚硬固态属于（ A ) Ａ、玻璃态 B、 高弹态C、粘流态 D、气态 4．下列不属于塑料模失效形 式的是（ D ) A、变形 B、断 裂C、磨损 D、冷却 ５．凹模是成型塑件（Ｂ） 的成型零件 A、内表面 B、 外表面C、上端面 Ｄ、下端面 6．球头铣刀主要用于加工塑 料模具零件中的( D )内容 A、大平面 B、 孔 C、键槽 D、轮廓 7.下列不属于注射模导向机 构的是( D ） A、导柱 B、 导套 C、导向孔 D、推杆 ８.主流道一般位于模具中心 位置，它与注射机的喷嘴轴心 线( Ｄ ) A、垂直 B、 相交C、相切 Ｄ、重合 ９．下列不属于推出机构零件 的是( C ) Ａ、推杆 B、 复位杆 C、型芯 Ｄ、推板 10.压缩模具中凸模的结构形 式多数是( B )的，以便 于加工制造。 A、不锈钢 B、整体 式 C、工具钢Ｄ、组合式 1１．以下属于天然树脂的是 ( Ａ)。 Ａ、松香 Ｂ、环氧树脂 C、聚乙 烯Ｄ、PVC 12．下列不属于塑料模具结构 零件的作用的是( D ）
1. 塑胶材料常用收缩率？ 答： ABS PC PMMA PS 1..005 POM PVC PE 1.020 PP 1.015-1.020 2. 塑胶件常出现的瘕疵？ 答：缺胶、披风、气泡、缩水、熔接痕、黑点、气泡、条纹、翘曲、分层、脱皮等 . 3. 常用的塑胶模具钢材？ 答： 718 738 S136 NAK80 SKH51 SKD61 2344 8407 4. 高镜面抛光用哪种钢材 ? 答：常用高硬热处理钢材，如 SKD61 、 8407 、 S136 等！ 5 . 什么是 2D ？什么是 3D ？ 答：， 2D 是指二维平面， 3D 是指三维空间。在模具部分， 2D 通常是指平面图，即 CAD 图； 3 D 通常是指立体图，即 PRO/E 、 UG 或其他 3 D 软件的图档。 6 . UG 的默认精度是多少？ 答： UG 的默认精度是 0.0254MM 7 . 什么是碰穿 ? 什么是插穿 ? 答：与 PL 面平行的公母模贴合面叫碰穿面；与 PL 面不平行的公母模贴合面叫插穿面！ 8 . 条和丝的关系？ 答：条和丝都是长度单位。条为台湾用语， 1 条 =0.01MM ；丝为香港用语， 1 丝 =0.01MM ，所以， 1 条 =1 丝 9 . 枕位是什么？ 答：外壳类塑件的边缘常开有缺口，用于安装各类配件，此处形成的枕状分型部分称为枕位 . 10 . 火山口是什么？ 答： BOOS 柱根部减胶部分反映在模具上的类似于火山爆发后的形状叫做模具火山口。深的骨位上也常做，目的是为了防止缩水。 11 . 呵是指什么？ 答：呵就是模仁，香港习惯用语，镶呵的意思就是镶模仁。 12 . 什么是虎口？ 答：虎口，又称管位，即用来限位的部分。常用在模仁的四个角上，起前后模仁一个精定位的作用，常用 CNC 或模床加工。 13 . 什么叫排位？ 答：模具上的产品布局称为排位。往往由进胶式样与模具结构及产品本身来决定的。 13 . 什么叫胶位？ 答：模具上产品的空穴称为胶位。也就是你需要的塑胶件 14 . 什么叫骨位？ 答：产品上的筋称为骨位。多是起连结或限位作用的 15 . 什么叫柱位？ 答：产品上的 BOSS 柱称为柱位。常是打镙丝或定位用的。 16 . 什么叫虚位？ 答：模具上的间隙称为虚位。也就是常说的避空位，常用在非封胶位。 17 . 什么叫扣位？ 答：产品联接用的钩称为扣位。一般需要做斜顶或行位结构。 18 . 什么叫火花纹？ 答：电火花加工后留下的纹称为火花纹。由放电量来决定粗细。 19 . 什么是 PL 面？
塑料成型工艺及模具设计考试试题
（勤奋、求是、创新、奉献） 2006 ～2007 学年第一学期考试试卷 主考教师：廖秋慧 学院材料工程班级_0511031__ 姓名__________学号___________ 《塑料模设计》课程试卷A答案 （本卷考试时间120分钟） 题号一二三四五 六总 得 分 题分20 10 12 18 20 20 100 得 分 一、填空（本题共10小题，每空1分，共20分） 1.顶出推板与凸模（型芯）在安装时应采用锥面配合，其目的是辅助定位，防止偏心溢料。 2.螺杆式注塑机与柱塞式相比，其优点在于__螺杆式注 塑机剪切塑化能力强，塑化量大_。 3.调湿处理是针对吸湿性塑料而言，具体方法是将制 品放在热水中处理。
4.压制成形与压铸成形均可用于热固性塑料，二者在模 具结构上的主要差别在于压铸模具有浇注系统，而压制成型没有。 5. ABS属于高强度塑料，在注塑成型前需要预先干 燥，而且成型时的流动性也稍差。 6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角 大。主要是为了模具开模时防止造成干涉。 7.塑件允许的最小壁厚与塑料品种和塑件尺寸 有关。 8.塑料模的基本结构都由动模和定模两大部分 组成。 型腔气体的排除，除了利用顶出元件的配合间隙外，主要靠分型面，排气槽也都设在分型面上。 10. 塑件尺寸精度的影响因素有很多，在计算时需考虑 的主要有：成型零部件的制造误差、成型零部件 的磨损和塑料的成型收缩。 11. 当分流道设计的比较长时，其末端应留有冷料穴， 以防前锋冷料阻塞浇口或进入模腔，造成充模不足或影响制品的熔接强度。 12. 适用于要求自动切除浇口凝料的注塑模浇口方式是 潜伏式浇口。 二、判断正误（本题共10小题，每题1分，共10分）

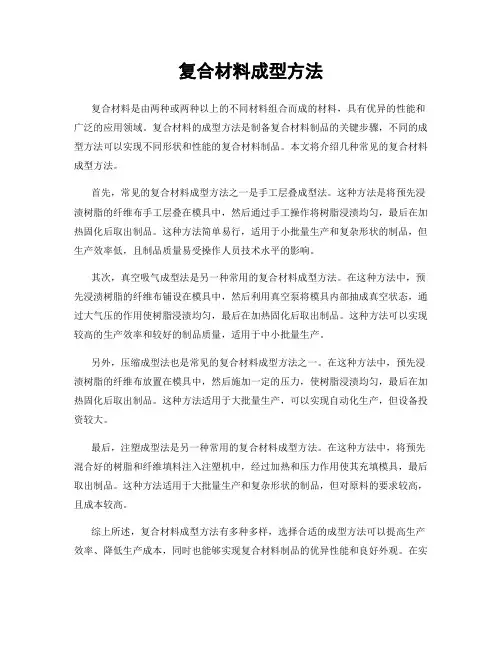

复合材料的成型工艺 图1：热固性复合材料最基本的制备方法是手糊，通常包括将干层或半固化片层用手铺设到 模具上， 形成一个积层。图中展示的是自由宇航公司的技术员（佛罗里达州墨尔本）正在通过手糊工 艺 加工一个碳/环氧预浸料，将用于制造通用航空飞机部件。资料来源：自由宇航公司 在复合材料的加工成型过程中会使用一系列模具，用来给未成形的树脂及其纤维增强材料提供一个成型的平台。手糊（hand layup）成型是热固性复合材料最基本的制备方法，即通过人工将干层或半固化片层铺设到模具上，形成一个积层。铺层方式分为两种：一种称为干法铺层，是先铺层后将树脂浸润（例如，通过树脂渗透方式）到干铺层上的方式，另一种方式是湿法铺层，即先浸润树脂后铺层的顺序。 现在普遍使用的固化方式可以分为以下几种：最基本的是室温固化。不过，如果提高固化温度的话，固化进程也会相应加快。比如通过烤箱固化，或使用真空袋（vacuum bag）通过高压釜固化。如果采用高压釜固化的话，真空袋内通常会包含透气膜，被放置在经手糊的半成型制品上，再连接到高压釜上，等最终固化完成后再将真空袋撤去。在固化过程中，真空袋的作用是将产品密封在模具和真空袋之间，通过抽真空对产品均匀加压，将产品中汇总的气体排出，从而使产品更加密实、力学性能更好。
图2：热压釜独有的高温和高压条件使其成为完成热固性树脂零部件的固化的重要工具。控制软件的改进则能够帮助经营者提高35-40%的生产量。同时，一些新的树脂配方正在开发当中，将通过低压固化处理。图中是Helicomb国际公司（俄克拉荷马州塔尔萨）的一名操作人员正在使用高压釜进行固化处理。来源：Helicomb国际公司 许多高性能热固性零件都需要在高热高压的条件下完成固化。但是高压釜（Autoclave s）的设备成本和操作成本都较昂贵。采购高压釜设备的制造商通常会一次性固化一定数量的部件。对于高压釜的温度，压力，真空和惰性气体（inert atmosphere）等一系列参数，计算机系统能帮助实现远程甚至无人监控和检测，并最大限度地提高该技术的利用效率。 在加温固化的时候，温度首先由局部升起，再逐渐达到整体均匀的效果，然后按照设定值保持一定的时间直至初步固化完成。但是，不能忽视的一步是冷却，温度必须缓缓下降至室温，这是为了避免由于不均匀的热胀冷缩而导致部件的失真或变形。当固化完成之后，部件要进行脱模处理，另外还有一些部件还要经过二级独立后固化（postcure）处理，在此期间的温度通常比初始固化的温度高，目的是为了提高树脂材料的交联密度（crosslink density），从而获得更好的材料性能。 电子束（Electron-beam）固化是一种适用于薄层板的有效的固化技术。电子束固化是通过电子流对手糊成型的复合材料产生电离辐射，在辐射敏感型树脂中产生聚合和交联反应（crosslinking reaction）。 X射线和微波固化技术的工作方式与此类似。此外，还有紫外线（UV）固化，该程序是利用紫外线辐射来激活热固性树脂中的光引发剂（photoinitia tor），从而引发交联反应。紫外线固化需要光渗透树脂和增强材料。紫外线（UV）或电子束（E-beam）是辐射固化的一种先进手段，能够引发具有化学活性的液体配方，在基体表面实现快速反应的固化过程，这正是区别于传统热固化技术的最大特点。紫外线与电子束虽然
《塑料成型工艺及模具设计》试卷及答案 一、填空题 1．在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。 2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行退火和调湿处理。 3．塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。 4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。 5．塑料一般是由树脂和添加剂组成。 6．塑料注射模主要用来成型热塑性塑料件。压缩成型主要用来成型热固性塑料件。 7．排气是塑件成型的需要，引气是塑件脱模的需要。 8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。 9．凹模其形式有整体式和组合式两种类型。 10．导向机构的形式主要有导柱导向和锥面定位两种。 11．树脂分为天然树脂和合成树脂。 12．注射模塑最主要的工艺条件，即“三要素”是压力、时间和温度。 二、单选题 1. 卧式注射机SX-Z-63/50中的50表示锁模力为（ D ） A、500 3 cm B、503 cm C、50kN D、500kN 2.注射机料筒温度的分布原则是什么？（ A ） A、前高后低 B、前后均匀 C、后端应为常温 D、前端应为常温 3．热塑性塑料在常温下，呈坚硬固态属于（ A ） A、玻璃态 B、高弹态 C、粘流态 D、气态 4．下列不属于塑料模失效形式的是（ D ）？ A、变形 B、断裂 C、磨损 D、冷却 5．凹模是成型塑件（ B ）的成型零件？ A、内表面 B、外表面 C、上端面 D、下端面 6．球头铣刀主要用于加工塑料模具零件中的( D )内容？ A、大平面 B、孔 C、键槽 D、轮廓 7．下列不属于注射模导向机构的是（ D ）？ A、导柱 B、导套 C、导向孔 D、推杆 8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（ D ）？ A、垂直 B、相交 C、相切 D、重合 9．下列不属于推出机构零件的是（ C ）？ A、推杆 B、复位杆 C、型芯 D、推板 10．压缩模具中凸模的结构形式多数是（ B ）的，以便于加工制造。 A、不锈钢 B、整体式 C、工具钢 D、组合式 11．以下属于天然树脂的是（ A ）。 A、松香 B、环氧树脂 C、聚乙烯 D、PVC 12．下列不属于塑料模具结构零件的作用的是（ D ）？ A、装配 B、定位 C、安装 D、成型 13．下列不属于稳定剂的是：（D ） A、光稳定剂 B、热稳定剂 C、抗氧剂 D、树脂 14（ C ）的作用，除了用其顶部端面构成冷料穴的部分几何形状之外，还负责在开模时把凝料从主流
一、填空：（24分） 1、塑料成型的种类很多，其成型的方法也很多，有注塑成型、 压缩成型、压注成型、挤出成型、气动成型、泡沫成型等。 2、注射成型工艺成型前准备、注射过程、塑件的后处理。 3、注射模由动模和定模两部分组成。在注射成型过程中，动模部分随注射机上的合模系统运动。 4、设计斜导柱在定模、侧滑块在动模的侧抽芯机构时必须注意侧滑块与推杆在合模过程中不能发生干涉现象。 5、在设计注射模时，应尽量使塑件在分型后留在动模一侧，所以一般将包紧力力大的凸模或型芯留在动模一侧。 6、斜滑块侧向分型与抽芯注射模的特点是，塑件从动模型芯上被推出的动作与斜滑块侧向分型抽芯动作同时进行，但抽芯距被斜导柱抽芯机构的抽芯距短。 7、中空吹塑成型根据成型方法不同，可以分为注射成型、挤出成型、多层成型及片材吹塑成型等。 8、普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。 9、一般说来，模具型腔数量越多，塑件的精度就低，模具的制造成本就越高，但生产效率会显著提高。 二、辨别正误题（18分） 1、设计模具时，应保证成型塑件所需的总注射量小于所选注注射机的最大注射量。（对） 2、在注射成型过程中，金属嵌件预热的目的是可以加热物料（错） 3、将主型芯从成型位置抽至到不妨碍塑件的脱模位置所移动的距离称为抽芯距。。（错） 4、卧式注射机的缺点是推出的塑件必须要人工取出。（错） 5、注射模上的定位圈与注射机固定模板上的定位孔呈过盈配合。 （错） 6、模具总厚度位于注射机可安装模具的大厚度与最小厚度之间 （对） 7、常用的推杆复位法是弹簧复位法。（错） 8、小型塑件的模具排气量不大，可直接利用分型面排气。（错） 9、弯销侧抽芯机构可以变角度侧抽芯。（对） 三、识图回答问题（20分）
