复合材料模压成型模具结构及分类模具在压制过程中具有重要作用，典型模具由上模和下模两部分组成，上下模闭合使装于型腔内的模压料受热受压变为熔融态充满整个型腔。当制品固化成型后上下模打开利用顶出装置顶出制品件。压模可进一步分为如下各部件：型腔、加料室、导向机构、侧向分型抽心机构、脱模机构和加热系统。
一、模具结构
典型模具结构如图3.21所示。它是由上模和下模两部分组成。上、下模闭合使装于加料室和型腔中的模压料受热受压，变为熔融状态充满整个型腔。当制品固化成型后，上、下模打开，利用顶出装置顶出制品。模具可进一步分为如下各个部件。
复合材料模压成型的模具结构及分类
①型腔直接成“制品的部位。图示的模具型腔由上凸模 3、下凸模8、凹模4构成。
②加料室指凹模4的上半部。
③导向机构由布置在模具上模周边的四根导柱6和装有导向套10的导柱孔组成。
④侧向分型抽芯机构模压带有侧孔和侧凹的制品，模具必须设有各种侧向分型抽芯机构，制品才能脱出。
⑤脱模机构由顶出板17、顶出杆11等零件组成。
⑥加热系统一般热固性模压成型需要在较高的温度下进行，因此，模具必须加热。
复合材料模压成型模具常见加热方式有：模温机加热、电加热、蒸汽加热等。
复合材料模压成型控温模温机
二、复合材料模压成型模具分类
(一) 根据与压机连接方式分类
①移动式模具属于外装卸模具。模具不固定在压机上。一般情况下，模具的分模、装料、闭合及成型后制品从模具中取出均在机外进行。模具本身不带加热装置。这种模具适用于压制批量不大的中小型制品。移动式模具结构简单，制造周期短，造价低。但是加料、开模、取件等工序均为手工操作，劳动强度大，生产效率低。
②固定式模具属于机内装卸的模具。它固定在压机上，且本身带有加热装置。整个生产过程即分模、装料、闭合、成型及顶出产品都在压机上进行。固定式模具使用寿命长，适于生产批量大，尺寸较
大的制品。
③半固定式模具这种模具介于上述两者之间，一般为上模固定在压机上，下模可以沿着导轨移动，用定位块定位。
（二）按分型面特征分类
分型面的作用是将已经成型好的制品从型腔中取出或者为满足安装嵌件及排气等成型的需要。
①水平分型面分型面平行于压机的工作台面。
②垂直分型面分型面垂直于压机的工作台面。
③复合分型面分型面既有平行于压机的工作台面的，也有垂直于压机的工作台面的。
（三）按上、下模闭合形式分
复合材料模压成型的模具结构
①敞开式模具如图3.22 （1）所示，该模具特点是没有加料室。此类模具结构简单，造价低，耐用，易脱模，安装嵌件方便。
②密闭式模具如图 3.22（3）所示。模具的加料室为型腔上部的延续部分，无挤压面。压机所施加的压力全部作用在制品上。模压料的溢出量非常少。制品的密实性好，机械强度较高，且飞边在垂直
方向，易于去除。这种模具适合成型形状复杂、薄壁、长流程的制品，也适用于流动性小、单位压力大，密度大的模压料。其缺点是：加料量必须准确控制；模具凸模与加料室边壁摩擦，边壁容易损伤，在顶出时带有有损伤痕迹的加料室壁又容易将制品表面损伤。
③半密闭式模具如图3.22（3）所示。该种模具型腔上有加料室，型腔内有挤出环，制品的密实性比敞开式模具成型的制品好，且易于保证高度方向尺寸精度，脱模时可以避免擦伤制品。
模具在压制过程中具有重要作用，典型模具由上模和下模两部分组成，上下模闭合使装于型腔内的模压料受热受压变为熔融态充满整个型腔。当制品固化成型后上下模打开利用顶出装置顶出制品件。压模可进一步分为如下各部件：型腔、加料室、导向机构、侧向分型抽心机构、脱模机构和加热系统。
单元（章节）备课笔记首页 教师张欢编写日期2011624教研组_________________ 审批日期 _______________
课时授课计戈I」
教学过程: 复习：1、冲压成形设备及工艺
（4）导向零件。确定上、下模的相对位置并保证运动导向精度的零件，如图3-1 中的导柱3、导套10等。 （5）支承与固定零件。将上述各类零件固定在上、下模上以及将上、下模连接在压力机上的零件，如图3-1中的固定板4与9、垫板11、上模座13、下模座1、模柄14等。这些零件是冷冲模的基础零件。 （6）其他零件。除上述零件以外的零件，如紧固件（主要为螺钉、销钉）和侧 y 图3-1冲裁模的结构组成 1 —下模座 2 —卸料螺钉3—导柱 4 —凸凹模固定板5—橡胶6—导料销7—落料凹模8—推件块9—凸模固定板10—导套11—垫板12、20—销钉13—上模座14—模柄15—打杆16、21—螺钉仃一冲孔凸模18—凸凹模佃一卸料板22—挡料销 一、冲裁模结构及特点 1、单工序模 单工序模又称简单模，是指在压力机的一次行程内只完成一种冲压工序的模 具，如落料模、冲孔模、弯曲模、拉深模等。 （1）落料模。 落料模指使制件沿封闭轮廓与板料分离的冲模。根据上、下模的导向形式， 有3种常见的落料模结构。 ①无导向落料模（又称敞开式落料模）。 冲裁圆形制件的无导向落料模，如图3-2所示，工作零件为凸模6和凹模8 （凸、凹模具有锋禾I」的刃口，且保持较小而均匀的冲裁间隙），定位零件为挡料
短凸模多孔冲孔模，如图3-9所示，用于冲裁孔多而尺寸小的冲裁件。该模具的主要特点是采用了厚垫板短凸模的结构。由于凸模大为缩短，同时它以卸料板5为导向，其配合为 H7/h6，而与固定板2以H8/h6间隙配合得到良好导向, 因此大大提高了凸模的刚度。 2 ?复合模
浙江三科线缆有限公司 模具有关知识 1模具的分类 此类模具一般称为线模，可分圆模和型模，常用线模材料有钻石模、硬质合金模、聚晶模等。 a钻石模：钻石模也称金刚石，具有最高的硬度，耐磨，但价格较贵。在拉丝中，一般用在拉小规格单丝，如Φ0.40mm及以下规格。 b硬质合金模：在拉伸生产中，过去使用的钨钢模全为硬质合金模所代替的。因为硬质合金模拉伸模与钢模相比具有：耐磨性较好，抛光性好、对被加工金属的粘附性小，摩擦系数小，导热系数高和具有很高的耐腐蚀性。 c 聚晶模：也称人造钻石，是目前最常用的模丝模，它具有耐磨性，但也有不足之处就是生产出产品表面不光滑。 d 钨钢模：目前常用于铝拉，且使用寿命较短，一般用于过桥模，钨钢模耐磨性一般、价格低廉，其强度不适合于铜拉，拉制线芯表面不光滑。 2模孔结构 2.1入口区： 一般有圆弧，便于拉制线材进入工作区，不被模孔边缘所损伤；润滑液储蓄、并起到润滑拉制线材作用，在拉伸模孔中靠这部分来加大工作区的高一般为模坯总高H的25%，角度为60度。 2.2工作区： 是整个模孔的重要部分，金属拉伸塑性变形是该区进行的就是金属材料通过此区由尺寸的截面。此区的选择主要是高度和锥角，高度的选择原则是： a)拉制软金属线材应拉制硬金属线材为短， b)拉制小直径线材应拉制较大直径线材为短， c)湿法拉伸应干式润滑拉伸为短， d)一般为定径区d的1～1.4倍。 工作锥角根据下列原则选择： a)压缩率越小，工作锥角越小， b)拉制材料越硬，工作锥角越小， c)拉制小直径的材料的材料为小，一般有金属及其合金拉伸时，角度为16～26°，一般拉铜线圆锥角为16～18°，拉铝线时圆锥角为20～24°。 2.3定径区： 它的作用是使制品得到最终尺寸，其高度的选择原则是： a)拉制软金属材料较拉制金属材料要短， b )拉制大直径材料应较拉制小直径的炎短， c )湿式拉伸较之干式润滑拉伸的为短，一般选择h=0.5～1.0d。 2.4出口区： 出口区是拉制材料离开模孔的最后一部分，它能保护定径区不致于崩裂，出口锥角可避免金属线材被定径的出口处损伤和停机时线倒退被括伤，一般为45°。金属的强度极限与拉伸应力之比称为拉伸的安全系数。它的制范围：1.4～2.0。 电缆行业紧压成型类模具最常见的是异型压轮，适用于多芯电缆线芯的压制。 按其用途及角度主要分：180°两芯电缆用、120°三芯电缆用、90°四芯或3+1芯电缆及3+2或4+1芯电缆用。也有将3+1芯、3+2芯及4+1芯电缆用紧压成型模具细分为：90°、100°等。
复合材料的预浸料模压成型工艺 模压成型工艺基本过程是：将一定量经一定预处理的模压料放入预热的模具内，施加较高的压力使模压料填充模腔。在一定的压力和温度下使模压料逐渐固化，然后将制品从模具内取出，再进行必要的辅助加工即得产品。 1．压制前的准备 (1)装料量的计算 在模压成型工艺中，对于不同尺寸的模压制品要进行装料量的估算，以保证制品几何尺寸的精确，防止物料不足造成废品，或者物料损失过多而浪费材料。常用的估算方法有①形状、尺寸简单估算法，将复杂形状的制品简化成一系列简单的标准形状，进行装料量的估算：②密度比较法，对比模压制品及相应制品的密度，已知相应制品的重量，即可估算出模压制品的装料量：③注型比较法，在模压制品模具中，用树脂、石蜡等注型材料注成产品，再按注型材料的密度、重量及制品的密度求出制品的装料量。 (2)脱模剂的涂刷 在模压成型工艺中，除使用内脱模剂外，还在模具型腔表面上涂刷外脱模剂，常用的有油酸、石蜡、硬脂酸、硬脂酸锌、有机硅油、硅脂和硅橡胶等。所涂刷的脱模剂在满足脱模要求的前提下，用量尽量少些，涂刷要均匀。一般情况下，酚醛型模压料多用有机油、油酸、硬脂酸等脱模剂，环氧或环氧酚醛型模压料多用硅脂和有机硅油脱模剂，聚酯型模压料多用硬脂酸锌、硅脂等脱模剂。 (3)预压 将松散的粉状或纤维状的模压料预先用冷压法压成重量一定、形状规整的密实体。采用预压作业可提高生产效率、改善劳动条件，有利于产品质量的提高。 (4)预热 在压制前将模压料加热，去除水分和其它挥发份，可以提高固化速率，缩短压制周期；增进制品固化的均匀性，提高制品的物理机械性能，提高模压料的流动性。
(5)表压值的计算 在模压工艺中，首先要根据制品所要求的成型压力，计算出压机的表压值。成型压力是指制品水平投影面上单位面积所承受的压力。它和表压值之间存在的函数关系： 复合材料的预浸料模压成型工艺 在模压成型工艺中，成型压力的大小决定于模压料的品种和制品结构的复杂程度，成型压力是选择压机吨位的依据。 2、压制工艺 (1)装料和装模 往模具中加入制品所需用的模压料过程称为装料，装料量按估算结果，经试压后确定。装模应遵循下列原则：物料流动路程最短：物料铺设应均匀；对于狭小流道和死角，应预先进行料的铺设。 （2）模压温度制度 模压温度制度主要包括装模温度、升温速率、成型温度和保温时间的选择。 ①装模温度 装模温度是指将物料放入模腔时模具的温度，它主要取决于物料的品种和模压料的质量指标。一般地，模压料挥发份含量高，不溶性树脂含量低时，装模温度较低。反之，要适当提高装模温度。制品结构复杂及大型制品装模温度一般宜在室温-90℃范围内。 ②升温速率 指由装模温度到最高压制温度地升温速率。对快速模压工艺，装模温度即为压制温度，不存在升温速率问题。而慢速模压工艺，应依据模压料树脂的类型、制品的厚度选择适当的升温速率。 ③成型温度
模具基本结构及分类文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）

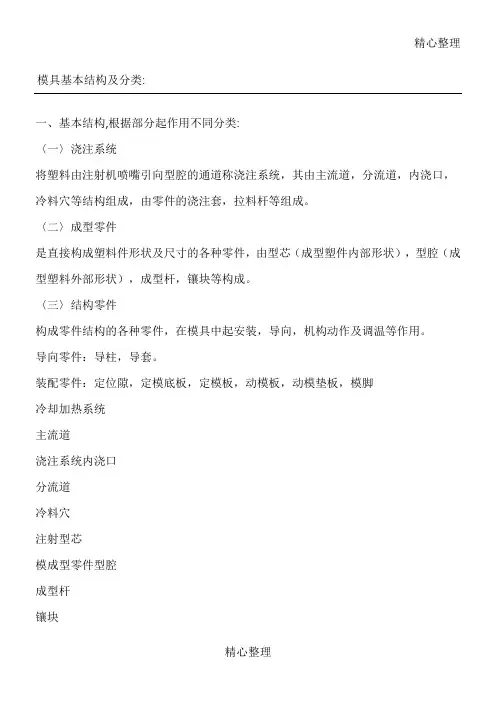

模具基本结构及分类: 一、基本结构,根据部分起作用不同分类: 〈一〉浇注系统 将塑料由注射机喷嘴引向型腔的通道称浇注系统，其由主流道，分流道，内浇口，冷料穴等结构组成，由零件的浇注套，拉料杆等组成。 〈二〉成型零件 是直接构成塑料件形状及尺寸的各种零件，由型芯（成型塑件内部形状），型腔（成型塑料外部形状），成型杆，镶块等构成。 〈三〉结构零件 构成零件结构的各种零件，在模具中起安装，导向，机构动作及调温等作用。 导向零件：导柱，导套。 装配零件：定位隙，定模底板，定模板，动模板，动模垫板，模脚 冷却加热系统 主流道 浇注系统内浇口 分流道 冷料穴 注射型芯 模成型零件型腔 成型杆 镶块 导柱
