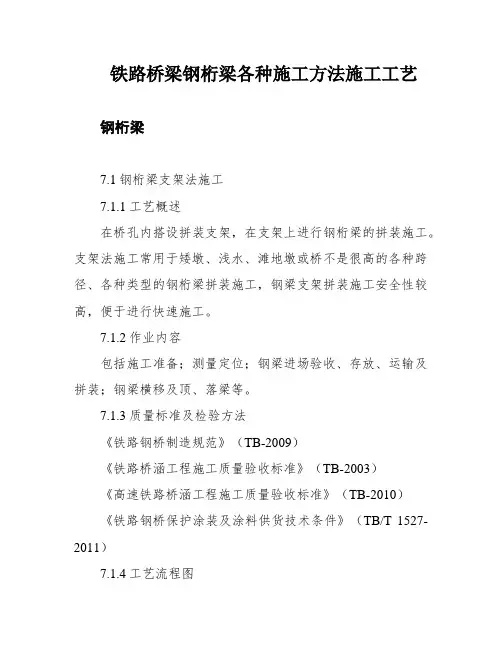

钢桁梁
7.1 钢桁梁支架法施工
7.1.1 工艺概述
在桥孔内搭设拼装支架，在支架上进行钢桁梁的拼装施工。支架法施工常用于矮墩、浅水、滩地墩或桥不是很高的各种跨径、各种类型的钢桁梁拼装施工，钢梁支架拼装施工安全性较高，便于进行快速施工。
7.1.2 作业内容
包括施工准备；测量定位；钢梁进场验收、存放、运输及拼装；钢梁横移及顶、落梁等。
7.1.3 质量标准及检验方法
《铁路钢桥制造规范》（TB10212-2009）
《铁路桥涵工程施工质量验收标准》（TB10415-2003）
《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）
《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011）
7.1.4 工艺流程图
7.1.5 工艺步骤及质量控制
一、施工准备
1．技术准备工作
（1）钢桁梁拼装架设前，应具备以下主要技术资料：
1）钢梁结构设计图(注明钢梁设计标准温度)、杆件应力表、杆件质量表、钢梁安装计算资料。
2）桥址和桥头的地形、地质图。
3）桥址水文、气象资料。
4）桥墩、台结构图及竣工里程、高程、中线测量、跨度测量等资料。
5）钢梁制造厂应提供下列资料：
①钢材质量证明书、主要焊缝检验报告及焊缝重大修补记录；
②钢梁试拼记录：包括钢梁轮廓尺寸及主衍拱度、工地栓孔重合率、磨光顶紧及板层间缝隙等；
③钢梁杆件(包括支座)编号、质量、杆件发送表及拼装部位图；
④杆件出厂检验合格证及制造过程中变更设计的杆件竣工图、工厂制造图；
⑤工地栓接板面经处理后出厂时的摩擦系数试验资料和摩擦系数工地试验板若干组(试验板数量根据合同要求而定)。
⑥杆件拼装顺序图。
⑦钢桁梁拼装施工预拼图，含螺栓长度、型号、拼装冲钉数量及部位分布等。
⑧高强度螺栓连接副出厂合格证或产品质量保证书。
（2）根据己批准的设计文件及有关技术资料、桥址自然条件(包括水文、气象、地质、地形等)、航运要求、结构类型、施工机具及工期要求等因素编制实施性施工组织设计和施工结构设计。
1）施工组织设计主要包括工程概况、施工准备、施工方案的选择、施工进度计划、各项资源(工、料、机)需用量及进场计划、资金供应计划、施工平面设计、施工管理机构及劳动组织、质量管理与质量控制的组织保证措施、安全施工组织保证措施、文明施工和环境保护的措施等内容。
2)施工结构设计和计算主要内容包括:
①架梁布置总图(显示辅助结构与梁部结构的关系、架设方法、设备安排及主要工程项目等)；
②架梁辅助结构设计，含膺架、钢梁杆件提升站、塔架、墩旁托架等结构，拼装钢梁脚手架，支点纵横移设施、人行道、运输道、下河码头及其他必要的设施；
③架梁过程中主桁结构的稳定性、杆件安装应力、挠度曲线、支点反力和施工荷载的计算确定；
④钢梁安装中的临时结构计算，应符合《铁路桥梁钢结构设计规范》(TB10002.2 –
