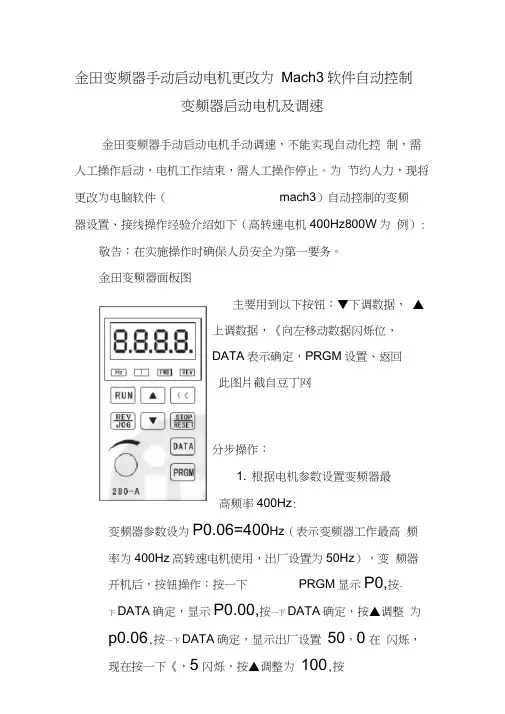

金田变频器手动启动电机更改为Mach3软件自动控制
变频器启动电机及调速
金田变频器手动启动电机手动调速，不能实现自动化控制，需人工操作启动，电机工作结束，需人工操作停止。为节约人力，现将更改为电脑软件（mach3）自动控制的变频器设置、接线操作经验介绍如下（高转速电机400Hz800W为例）：
敬告：在实施操作时确保人员安全为第一要务。
金田变频器面板图
主要用到以下按钮：▼下调数据，
▲上调数据，《向左移动数据闪烁位，
DATA表示确定，PRGM设置、返回
此图片截自豆丁网
分步操作：
1.根据电机参数设置变频器最
高频率400Hz：
变频器参数设为P0.06=400Hz（表示变频器工作最高
频率为400Hz高转速电机使用，出厂设置为50Hz），变
频器开机后，按钮操作：按一下PRGM，显示P0，按一
P0.00，按一下DATA确定，按▲调整下DATA确定，显示
为p0.06，按一下DATA确定，显示出厂设置50，0在
闪烁，现在按一下《，5闪烁，按▲调整为100，按
《，1闪烁，按▲调整为400，调整结束按一下DATA确定，数据被保存，按PRGM返回，设置结束。
2.设置负载电机运行额定频率
变频器参数设为P0.07=400（根据电机参数设置额定频率400Hz，出厂设置为50），设置过程比照1步骤。
3.设置外部频率控制通道为外部电压信号VI
变频器参数设为P0.0 1 =5（表示频率控制通道为外部电压信号VI，出厂设置为0面板旋钮），设置过程比照1步骤。
4.设置电机运行控制为外部端子控制（usb或者并口控制卡接在电脑通过软件控制）
变频器参数设为P0.03= 1 （表示变频器电机启动为部端子控制，出厂设置为0表示面板控制），设置过程比照1步骤。
5.设置电机运行上限频率
变频器参数设为P0. 1 9=400（表示变频器电机上限频率400Hz，出厂设置为50），设置过程比照1步骤。
6.设置软件控制电机运行速度最大给定电压10V对应变频器最高频率
变频器参数设为P 1 . 0 5=400（表示电压10V对应变频器最高频率400Hz，出厂设置为50），设置过程比照1步骤。
7.并口卡及变频器接线
准备材料：0.8-1.5mm2电线25cm2条（黄色、蓝色）、
30cm（蓝色）1条、7cm（黄色）1条，长度根据并口卡与变频器接线端子相对位置确定。
全部断开电源线路十分钟后开始接线。
并口卡
至此，全部设置及接线结束。先开电脑，启动控制软件MACH3，再开启变频器，可以避免先开变频器电机误启动。
参考文献资料：金田变频器说明书 电机正装启动接线端子
FWD ，蓝线接并口卡主轴
开关端口 地线输入DCM 口，黄线接并口卡GND 端口 电机转速调节接线端子，
VI 口蓝线接并口卡PWM
0-10V 模拟信号输出口
