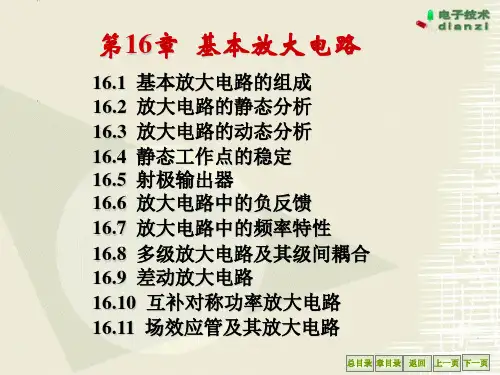

电工学课件(哈工大)第十六章_基本放大电路

《电工学-电子技术-下册》试题及解答

第九章:半导体二极管和三极管、第十章:基本放大电路 一、 单项选择题 *1.若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏,好的管子应为( C ) A 、正、反向电阻相等 B 、正向电阻大,反向电阻小 C 、反向电阻比正向电阻大很多倍 D 、正、反向电阻都等于无穷大 *2.电路如题2图所示,设二极管为理想元件,其正向导通压降为0V ,当U i =3V 时,则U 0的值( D )。 A 、不能确定 B 、等于0 C 、等于5V D 、等于3V **3.半导体三极管是具有( B )PN 结的器件。 A 、1个 B 、2个 C 、3个 D 、4个 5.晶体管的主要特性是具有( D )。 A 、单向导电性 B 、滤波作用 C 、稳压作用 D 、电流放大作用 *6.稳压管的稳压性能是利用PN 结的( D )。 A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性 8.对放大电路进行动态分析的主要任务是( C ) A 、确定静态工作点Q B 、确定集电结和发射结的偏置电压 C 、确定电压放大倍数A u 和输入、输出电阻r i ,r 0 D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ,r o *9.射极输出器电路如题9图所示,C 1、C 2足够 大,对输入的交流信号u 可视作短路。则输出电压u 0 与输入电压u i 之间的关系是( B )。 A 、两者反相,输出电压大于输入电压 B 、两者同相,输出电压小于且近似等于输入电 压 C 、两者相位差90°,且大小相等 D 、两者同相,输出电压大于输入电压 *11.在共射极放大电路中,当其他参数不变只有 负载电阻R L 增大时,电压放大倍数将( B ) A 、减少 B 、增大 题2图 题9图

电工学试题及答案

*1.若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏,好的管子应为( C ) A 、正、反向电阻相等 B 、正向电阻大,反向电阻小 C 、反向电阻比正向电阻大很多倍 D 、正、反向电阻都等于无穷大 *2.电路如题2图所示,设二极管为理想元件,其正向导通压降为0V ,当U i =3V 时,则U 0的值( D )。 A 、不能确定 B 、等于0 C 、等于5V D 、等于3V *6.稳压管的稳压性能是利用PN 结的( D )。 A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性 *9.射极输出器电路如题9图所示,C 1、C 2足够大,对输入的交流信号u 可视作短路。则输出电压u 0与输入电压u i 之间的关系是( B )。 A 、两者反相,输出电压大于输入电压 B 、两者同相,输出电压小于且近似等于输入电压 C 、两者相位差90°,且大小相等 D 、两者同相,输出电压大于输入电压 *11.在共射极放大电路中,当其他参数不变只有负载电阻R L 增大时,电压放大倍数将( B ) A 、减少 B 、增大 C 、保持不变 D 、大小不变,符号改变 *16.题16图示三极管的微变等效电路是( D ) *19.题19图示放大电路,输入正弦电压u i 后,发生了饱和失真,为消除此失 真应采取的措施是( C ) A.增大R L B.增大R C C.增大R B D.减小R B *21.电路如题21图所示,设二极管为理想组件,其正向导通压降为0V ,则电路中电流I 的值为( A )。 A.4mA B.0mA C.4A D.3mA *22.固定偏置单管交流放大电路的静态工作点Q 如题22图所示,当温度升高时,工作点Q 将( B )。 A.不改变 B.向Q′移动 C.向Q″移动 D.时而向Q′移动,时而向Q″移动 *26.半导体三极管是一种( C ) 题22图 题21图 题2图 题16图 题19图 题19图

哈工大电工技术 试题

哈尔滨工业大(威海) 2003 /2004 学年 秋 季学期 电工技术 试题(A)  题号 一 二 三 四 五 六 七 八 九 十 总分 附加题 分数 一、选择与填空( 20分 ,1-7每题 2分,8题每空2分) 1.图(1)所示电路中,a 、b 间的等效电阻为(4?)。   (1) (2)  2.试计算图(2)所示电路中的 A点的电位为(5V)。 3.将下图所示电路的ab 二端网络化成戴维南等效电路。 4.三相异步电动机的额定转速为 1460r/min 。当负载转矩为额定转矩的一 半时,电动机的转速为(1480r/min )。 姓名 班级: 注 意 行 为 规 范 遵 守 考 试 纪 律 10V I +-a b 0.5 I 1k Ω 1k Ω

5.电路如图所示,已知X L =R=X C ,并已知安培计A 的读数为5A ,则A 1的读数为(52A ),A 2的读数为(5A )。 6.有一交流铁心线圈,线圈匝数加倍,线圈的电阻及电源电压保持不变。铁心的磁感应强度将(增大、减小、不变),线圈中的电流将(增大、减 小 、不变) 7.将R L =8Ω的扬声器接在输出变压器的副绕组上,已知N1=300匝,N2=100匝,信号源电动势E=6V,内阻R0=100Ω,扬声器得到的功率为 (0.0876W)。 8.三相异步电动机的额定转速为1470转/分,电源电压为380V,三角形联接,功率为30kW ,效率为93%,功率因数为0.85。试计算额定转矩为(194.90N m ?);额定转差率为( 2% );额定电流为( 57.66A )。 二、图中N为无源电阻网络,已知当US=10V,IS=0时,UX=10V;当US=0,IS=1A时,UX=20V。求当US=20V,IS=3A时,UX为多少。(7分)  解: 由线性电路的叠加定理得: a s U + b s I = c x V 当V V s 10=时 V U I s s 10,0== 即 10a=10c + - U s + - U x

技校电工学第五版第三章单相交流电路

第三章单相交流电路 §3-1 交流电的基本概念 一、填空题(将正确答案填写在横线上) 1.正弦交流电流是指电流的大小和方向均按正弦规律变化的电流。 2.交流电的周期是指交流电每重复变化一次所需的时间,用符号T表示,其单位为秒(S);交流电的频率是指交流电1S内变化的次数,用符号f表示,其单位为赫兹(Hz),周期与频率的关系是T=1/f或f=1/T。 3.我国动力和照明用电的标准频率为50Hz,习惯上称为工频,其周期是 0.02s,角频率是314rad/s。 4.正弦交流电的三要素是周期(频率或角频率)、有效值(最大值)和初相位。 5.已知一正弦交流电流i=sin(314t-π/4)A,则该交流电的最大值为1A,有效值为0.707A,频率为50Hz,周期为0.02S,初相位为-π/4。 6.阻值为R的电阻接入2V的直流电路中,其消耗功率为P,如果把阻值为 R/2的电阻接到最大值为2V的交流电路中,它消耗的功率为P。 7.如图3-1所示正弦交流电流,其电流瞬时值表达式是: i=4sin314t(A)。 8.常用的表示正弦量的方法有解析式、波形图和相量图。 9.作相量图时,通常取逆(顺、逆)时针转动的角度为 正,同一相量图中,各正弦量的频率应相同。用相量表示正弦 交流电后,它们的加、减运算可按平行四边形法则进行。 二、判断题(正确的,在括号内画√;错误的,在括号内画×) 1.正弦交流电的三要素是指:有效值、频率和周期。(×) 2.用交流电压表测得交流电压是220V,则此交流电压的最大值是380V。(×) 3.一只额定电压为220V的白炽灯,可以接到最大值为311V的交流电源上。(√) 4.用交流电流表测得交流电的数值是平均值。(×) 三、选择题(将正确答案的序号填写在括号内) 1.交流电的周期越长,说明交流电变化得(B). A.越快B.越慢C.无法判断 *2.某一正弦交流电压的周期为0.Ols,其频率为(C)。 A.60Hz B.50Hz C.100Hz D.80Hz 3.已知一交流电流,当t=O时的值i0=1A,初相位为30°,则这个交流电的有效值为(B)。 A.0.5A B.1.414A C.1A D.2A 4.已知一个正弦交流电压波形如图3-2所示,其瞬时值表达式为(C)。 A.μ=lOsin(ωt-π/2)V B.μ=-lOsin(ωt-π/2)V C.μ

电工学与电子学_改后_习题集(含答案)

【说明】:本课程《电工学与电子学》(编号为09003)共有单选题,填空题1, 一、单选题 1.电流的真实方向是( B )。 A从电源正极流出来的方向 B正电荷移动的方向 C从电源负极流出来的方向 D负电荷移动的方向 2.电压的真实方向是( B )。 A从高电压到低电压方向 B 高电位指向低电位方向 C从正极指向负极的方向 D 不确定 3.电源电动势的实际方向是( A )。 A 从低电位指向高电位 B从高电位指向低电位方向 C 从电源正极指向负极的方向 D 不确定 4.直流电路如图所示,E=15V,I k=5A,R=5Ω,电压源E的工作状况是( A )。 A吸收功率30W B发出功率30W C吸收功率75W D发出功率75W 5.图示电路中,A、B端电压U=( A )。 A -2V B -1V C 2V D 3V 6.某元件两端的电压、电流如下图所示,则此元件的功率为( A )。 A P=6W,吸收电功率 B P=6W,发出电功率 C P=-6W,吸收电功率 D P=-6W,发出电功率 7.在直流电路的计算中,若选择了某一方向为电流的参考方向。求解出来的电流或电压是正值。则表示参考方向与实际方向( A )。 A相同 B相反 C不一定

8. 在直流电路的计算中,若选择了某一方向为电流的参考方向。求解出来的电流或电压 是负值。则表示参考方向与实际方向( A )。 A 相反 B 相同 C 不一定 9. 在列写回路电压方程时,若选择了电路图中电流的参考方向。问:电压、电动势的方 向应( A )。 A 与电流的参考方向一致 B 电压与电流一致,电动势与电流相反 C 与电流的参考方向相反 D 以上均不是 10. 下图所示电路中I 为( C ) A 2A B 3A C 5A D 8A 11. 任何一个有源二端线性网络的戴维南等效电路是( D ) A 一个理想电流源和一个电阻的并联电路 B 一个理想电流源和一个理想电压源的并联电路 C 一个理想电压源和一个理想电流源的串联电路 D 一个理想电压源和一个电阻的串联电路 12. 下面关于理想电压源说法错误的是( D )。 A 端电压不随输出电流的大小而改变 B 输出电流的大小由外部负载决定 C 可以用一个阻为0的电动势来表示 D 输出电流不随端电压的大小而改变 13. 将一个实际的电压源等效为一个实际的电流源以后,电流源的电流方向是( B ) A 从原来电压源的正极指向负极 B 从原来电压源的负极指向正极 C 不变 D 以上都不是 14. 将一个实际电流源等效为一个实际电压源。等效后的电压源其端电压是( B )。 A 等于电流源原来的端电压 B 等于原来的电流源电流乘以并联的阻 C 等于原来的电流源电流乘以串联的阻 D 以上均不是 15. 在下图所示电路中,),2 1 /(100),1/(5021W R W R Ω=Ω= 当开关闭合时,将使 ( C )。 A. 1R 烧坏,2R 不会烧坏 B. 1R 、2R 均烧坏

电子电工技术第十章基本放大电路

第十章基本放大电路 第一节基本交流放大电路的组成 第二节放大电路的图解法 第三节静态工作点的稳定 第四节微变等效电路法 第五节共集电极放大电路(射极输出器) 第六节阻容耦合多级放大电路与功率放 大电路 授课老师陈鸣 1

2 放大是最基本的模拟信号处理功能。一、放大电路的基本概念 这里的“放大”是指把微小的、微弱的电信号的幅度不失真的进行放大。 所谓“不失真”:就是一个微弱的电信号通过放大器后,输出电压或电流的幅度得到了放大,但它随时间变化的规律不能变。 具有放大特性的电子设备:收音机、电视机、 手机、扩音器等等。 第一节基本交流放大电路的组成

3 二、基本共射放大电路的组成及各元件作用图10.1基本共射放大电路 T 需放大的信号 c i T :NPN 型三极管,为放大电路核心元件 输入回路: V BB :基极直流电源,保证J e 正向偏置 V BE >V on 为发射结提供正向偏置电压,提供静态基极电流(静态基流)。 R b :限流电阻

4 输出回路: V CC :为输出信号提供能量; R C :当i C 通过R c ,将电流的变化转 化为集电极电压的变化,传送到电路的输出端; C c CC o R i V v -=由于发射极是输出、输入回路的公共端,所以称这种电路为共射极电路。

当提供基极直流的电源由为输出信号提供能量的电源通过电阻降压来代替,则电路变成如下共射极放大电路。 共射极交流放大电路 在共射极放大电路的基础 上增加两个电容。 电容起到耦合作用, 称耦合电容 5

直流通路:是在直流电流作用下直流电流 流经的通路。 1、电容开路 2、电感短路(电阻忽略) 3、交流信号源短路(保留其内阻) 交流通路:是在输入信号作用下交流信号(电流)流经的通路 1、耦合电容对交流相当于短路 2、无内阻的直流电源为短路 6
