河北联合大学（原河北理工大学）电工学试题库及答案第9章基本放大电路习题与答案
第9章基本放大电路
9.1
下列各电路中能否实现交流电压放大。
答案(d)可以
9.2电路如图所示，设晶体管工作在放大状态，欲使静态电流
IC减小，则怎样改变电路参数。
17
RB++C1RC+C2UCC+ui-uo-
答案保持UCC，RC一定，增大RB
9.3对放大电路进行静态分析的主要任务是什么？答案确定静态工作点Q
9.4某固定偏置单管放大电路的静态工作点Q如图所示，怎样才能使工作点移至Q'。
ICmAQIB40AQO
18
UCE(V)
答案偏置电阻RB减小
9.5如图所示的放大电路能不能稳定静态工作点。
UCC+++D+ui-uo-
答案能稳定静态工作点且效果比无二极管D的电路更好
9.6分压式偏置单管放大电路的发射极旁路电容
CE因损坏而断开，则该电路的电压放大倍数怎样变
化？。
答案电压放大倍数减小
19
9.7放大电路如图所示，试推导其输入电阻r的表达
i式。
UCCC1++RBB+C2+RERLRSuS-uiuo-
答案RB//[(rbe+(1+)(RE//RL)]9.8共集放大电路的特点是什么答案有电流放大作用而无电压放大作用的电路
输入电阻大，输出电阻小
9.9电路如图所示，判断电阻RE引入的反馈类型。
UCCC1+++ui-C2RE+uo-
答案串联电流负反馈
20
9.10放大电路如图所示，判断RF支路引入的反馈类型。
RFC1+RC+C2+UCCRS+－uO-uS
答案并联电压负反馈
9.11放大电路如图所示，已知晶体管的
RC2.4k,RE1.5k,UB1CC=100，
12V，忽略U。若要使U的静态值达
BECE到4.2V，估算R，R的阻值。
B2UCCRCRB1C1+C2+uo+ui－+RB2+RECE－
答案
ICUCCUCERCRE124.23.9mA2mAIB
IC2100mA0.02mA
21
第24章D/A、A/D转换器 161 T形电阻网络D/A 转换器是由（）组成。 (a) T形电阻网络和集成运算放大器 (b) T形电阻网络和触发器 (c) T形电阻网络和振荡器 262 数字系统和模拟系统之间的接口常采用（）。 (a) 计数器(b) 多谐振荡器(c) 数/ 模和模/ 数转换器 363某数/模转换器的输入为8位二进制数字信号（D7 ~ D0)，输出为0~25.5V的模拟电压。若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为( )。 (a) 0.1V (b) 0.01V (c) 0.001V 464某数/模转换器的输入为8位二进制数字信号（D7 ~ D0)，输出为0~25.5V的模拟电压。若数字信号的最高位是“1”其余各位是“0”，则输出的模拟电压为（）。 (a) 1V (b) 12.8V (c) 13.8V 565 数/模转换器的分辨率取决于（）。 (a)输入的二进制数字信号的位数，位数越多分辨率越高 (b)输出的模拟电压的大小，输出的模拟电压越高，分辨率越高 (c)参考电压U R 的大小，U R越大，分辨率越高 666 逐次逼近型A/D转换器的转换精度与输出的数字量位数之间的关系是（）。 (a) 输出的数字量位数越多转换精度越高 (b)输出的数字量位数越少转换精度越高 (c)转换精度与输出的数字量位数无关 767 逐次逼近型A/D转换器转换开始时，首先应将（）。 (a)移位寄存器最高位置1 (b)移位寄存器的最低位置1 (c)移位寄存器的所有位均置1
868某模/数转换器的输入为0 ~10V 模拟电压，输出为8 位二进制数字信号（D7 ~ D0)。若输入电压是2V ，则输出的数字信号为（）。 (a) 00100011 (b) 00110011 (c) 00100001 969某模/数转换器的输入为0 ~10V 模拟电压，输出为8位二进制数字信号（D7 ~ D0)。则该模/数转换器能分辨的最小模拟电压为（）。 (a) 0 V (b) 0.1 V (c) 2 51 V 1070 模/数转换器的分辨率取决于（）。 (a) 输入模拟电压的大小，电压越高，分辨率越高 (b) 输出二进制数字信号的位数，位数越多分辨率越高 (c) 运算放大器的放大倍数，放大倍数越大分辨率越高 11742一个八位T型电阻网络数/模转换器，当输入数字量为“00000001”时，输出电压值为0.02 V，若输入二进制数为“10010101”时，输出电压为多少伏？ 12746一个八位T型电阻网络数/模转换器，当输入二进制数字量为00000001时，输出电压为-0.02V，若输入二进制数为10101011时，输出电压u O为多少伏？ 13750电路如图所示，图中R＝10 k，R F＝30 k，d0，d1为输入的数字量。当数字量为“0”时，电子开关S0，S1接地；为“1”时，开关接5 V。要求写出输电压u O与输入的数字量d0、d1之间的表达式。
河北联合大学（原河北理工大学）电工学试题库及答案第9章基本放大电路习题与答案 第9章基本放大电路 9.1 下列各电路中能否实现交流电压放大。 答案(d)可以 9.2电路如图所示，设晶体管工作在放大状态，欲使静态电流 IC减小，则怎样改变电路参数。 17 RB++C1RC+C2UCC+ui-uo- 答案保持UCC，RC一定，增大RB 9.3对放大电路进行静态分析的主要任务是什么？答案确定静态工作点Q 9.4某固定偏置单管放大电路的静态工作点Q如图所示，怎样才能使工作点移至Q'。 ICmAQIB40AQO 18 UCE(V) 答案偏置电阻RB减小 9.5如图所示的放大电路能不能稳定静态工作点。
UCC+++D+ui-uo- 答案能稳定静态工作点且效果比无二极管D的电路更好 9.6分压式偏置单管放大电路的发射极旁路电容 CE因损坏而断开，则该电路的电压放大倍数怎样变 化？。 答案电压放大倍数减小 19 9.7放大电路如图所示，试推导其输入电阻r的表达 i式。 UCCC1++RBB+C2+RERLRSuS-uiuo- 答案RB//[(rbe+(1+)(RE//RL)]9.8共集放大电路的特点是什么答案有电流放大作用而无电压放大作用的电路 输入电阻大，输出电阻小 9.9电路如图所示，判断电阻RE引入的反馈类型。 UCCC1+++ui-C2RE+uo- 答案串联电流负反馈 20 9.10放大电路如图所示，判断RF支路引入的反馈类型。 RFC1+RC+C2+UCCRS+－uO-uS
答案并联电压负反馈 9.11放大电路如图所示，已知晶体管的 RC2.4k,RE1.5k,UB1CC=100， 12V，忽略U。若要使U的静态值达 BECE到4.2V，估算R，R的阻值。 B2UCCRCRB1C1+C2+uo+ui－+RB2+RECE－ 答案 ICUCCUCERCRE124.23.9mA2mAIB IC2100mA0.02mA 21
第1章 直流电路 习题参考答案 一、 填空题： 1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。 2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。 3. 电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0 R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。 4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。 5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。 二、 判断题： 1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （错） 2. 电阻、电流和电压都是电路中的基本物理量。 （错） 3. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （错） 4. 绝缘体两端的电压无论再高，都不可能通过电流。 （错） 三、选择题：（每小题2分，共30分） 1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。 A 、吸收； B 、发出。 2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A 、负载电阻增大； B 、负载电阻减小； C 、电源输出的电流增大。 3. 当电流源开路时，该电流源内部（ C ） A 、有电流，有功率损耗； B 、无电流，无功率损耗； C 、有电流，无功率损耗。 4. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ） A 、50mA ； B 、2.5mA ； C 、250mA 。 四、计算题 1.1已知电路如题1.1所示，试计算a 、b 两端的电阻。

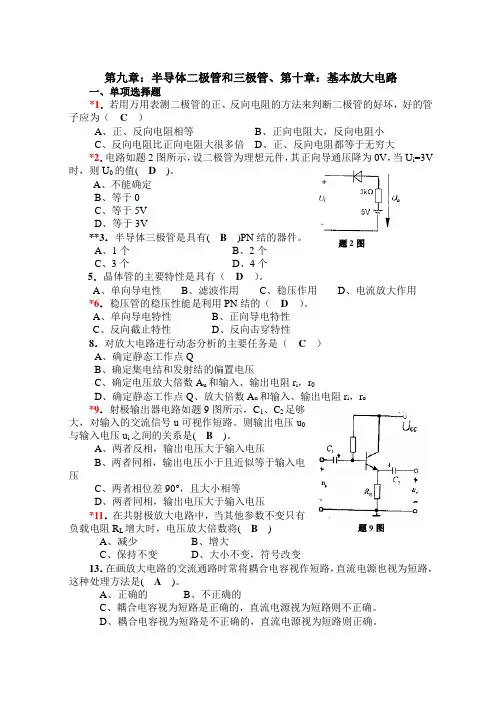

电工电子技术试题库 一、单项选择题 1.硅稳压管的工作状态是(D) A.正向导通 B.正向击穿 C.反向截止 D.反向击穿 2.要得到N型杂质半导体，应在本征半导体硅或锗中掺入少量的（C ） A.三价元素 B.四价元素 C.五价元素 D.六价元素 3．下列关于P型半导体中载流子的描述，正确的是( C ) A．仅自由电子是载流子B．仅空穴是载流子 C．自由电子和空穴都是载流子D．三价杂质离子也是载流子 4．理想运算放大器的两个基本特点是( C ) A．虚地与虚断B．虚短与虚地 C．虚短与虚断D．断路与短路 5．在本征半导体中加入少量的五价元素后，可形成（ B ） A．P型半导体，其少子为自由电子B．N型半导体，其多子为自由电子 C．P型半导体，其少子为空穴D．N型半导体，其多子为空穴 6．理想二极管构成的电路如题2图所示，则输出电压U O为（ B ） A．3V B．10V C．-3V D．-10V 7．关于三极管的结构特点，以下说法不正确的为（ B ） A．基区很薄B．基区掺杂浓度最高 C．发射区掺杂浓度最高D．发射结的结面积小于集电结的结面积 8．测得某放大电路中的三极管，各管脚电位如题4图所示，则可判定该管为（ D ）A．锗管①为b极 B．硅管③为c极 C．锗管②为e极 D．硅管③为b极 9．放大电路如题7图所示，该电路引入了交直流（ B ） A．电流并联负反馈 B．电流串联负反馈
C．电压并联负反馈 D．电压串联负反馈 10.理想二极管构成的电路如题2图所示，则输出电压U0为( B ) R A.-10V B.-4V C.+6V D.+10V 11.NPN型三极管处在放大状态时，各电极的电位关系是( D ) A.E极电位最高，C极电位最低 B.E极电位最高，B极电位最低 C.C极电位最高，B极电位最低 D.C极电位最高，E极电位最低 12.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为( C ) A.电流串联 B.电流并联 C.电压串联 D.电压并联 13.要降低放大电路输入电阻，可引入(D) A.电压负反馈 B.电流负反馈 C.串联负反馈 D.并联负反馈 14.共射极放大电路直流负载线由(C) A.电流放大系数β确定 B.基极电阻Rb与电源Ucc确定 C.集电极电阻Rc与电源Ucc确定 D.负载电阻RL确定 =++等价于(B) 15.函数Y A B C A.Y=ABC B. C ? = A Y? B =++ C.Y=AB+C D. Y A B C 16.下列与F=A+B+C相等的逻辑函数为( C ) A.F=ABC B.F=A+B+C C.F=ABC D.F=A+B+C 17．下列逻辑式中，正确的逻辑公式是( D ) A．AA A AA= =B．1 C．AA A AA= =D．0 18.逻辑表达式AB与下列式子中的哪一个相等(D)

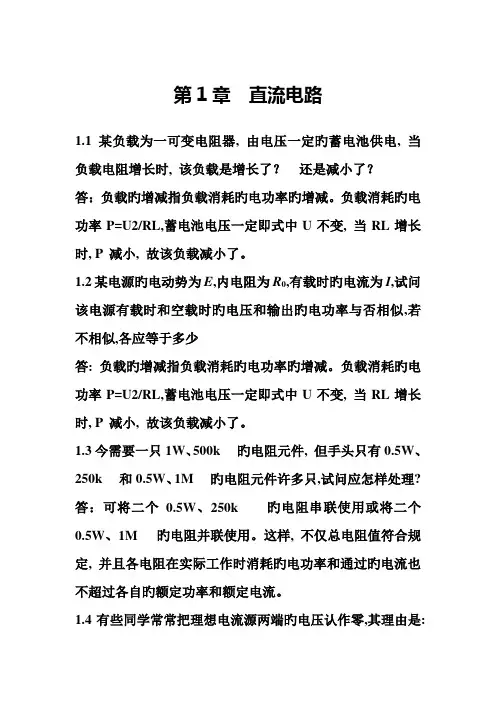

第1章直流电路 1.1某负载为一可变电阻器，由电压一定的蓄电池供电，当负载电阻增加时，该负载是增加了？还是减小了？ 答：负载的增减指负载消耗的电功率的增减。负载消耗的电功率P=U2/R L,蓄电池电压一定即式中U不变，当R L增加时，P 减小，故该负载减小了。 1.2某电源的电动势为E,内电阻为R0,有载时的电流为I,试问该电源有载时和空载时的电压和输出的电功率是否相同,若不相同,各应等于多少 答：负载的增减指负载消耗的电功率的增减。负载消耗的电功率P=U2/R L,蓄电池电压一定即式中U不变，当R L增加时，P 减小，故该负载减小了。 1.3今需要一只1W、500kΩ的电阻元件，但手头只有0.5W、250kΩ和0.5W、1MΩ的电阻元件许多只,试问应怎样解决? 答：可将二个0.5W、250kΩ的电阻串联使用或将二个0.5W、1MΩ的电阻并联使用。这样，不仅总电阻值符合要求，而且各电阻在实际工作时消耗的电功率和通过的电流也不超过各自的额定功率和额定电流。 1.4有些同学常常把理想电流源两端的电压认作零,其理由是: 理想电流源内部不含电阻,则根据欧姆定律, U=RI=0×I=0。这种看法错在哪里? 答：这种看法显然不正确。U=RI只适用于理想电阻元件，
