理工大学
开放性实验报告
（A类/B类）
项目名称：三极管放大电路设计实验室名称：创新实验室
学生姓名：
创新实验项目报告书
路信号从基极输入，从集电极输出。输入电阻与相同材料的
注意：
1、实验报告正文内容需达到3页以上；
2、可以添加加附录；
3、实验报告应加强对实验过程的说明。
参加全国大学生电子设计大赛的同学们加 油了！ 低频功率放大器设计与总结报告 作者：王汉光 一、任务 设计并制作一个低频功率放大器，要求末级功放管采用分立的大功率MOS 晶体管。 二、要求 1．基本要求 （1）当输入正弦信号电压有效值为5mV时，在8Ω电阻负载（一端接地）上，输出功率≥5W，输出波形无明显失真。 （2）通频带为20Hz～20kHz。 （3）输入电阻为600Ω。 （4）输出噪声电压有效值V0N≤5mV。 （5）尽可能提高功率放大器的整机效率。 （6）具有测量并显示低频功率放大器输出功率(正弦信号输入时)、直流电源的供给功率和整机效率的功能，测量精度优于5%。
2. 发挥部分 （1）低频功率放大器通频带扩展为10Hz～50kHz。 （2）在通频带内低频功率放大器失真度小于1%。 （3）在满足输出功率≥5W、通频带为20Hz～20kHz的前提下,尽可能降低输入信号幅度。 （4）设计一个带阻滤波器，阻带频率范围为40～60Hz。在50Hz频率点输出功率衰减≥6dB。 （5）其他。 摘要： 本系统采用了NE5534p作为前级的电压放大电路来给低通功率放大电路提供输入电压，通过低通功率放大电路将功率放大，由双踪示波器对整个系统的输入输出端进行监测，调节可变电阻，使输出波形无明显失真，从而使输出功率达到指定的输出功率要求。输入的频率范围为20Hz~20kHz。 一．概述： 本系统通过信号发生器输入电压为5mV，频率在20Hz~20kHz范围内的信号，对信号进行功率放大，低通功率放大器模块由+/-15V的直流电源提供，通过前级放大电路将输入电压放大，再由低通功率放大电路进行功率放大。在此期间，用示波器监测低通功率放大模块的输入输出端，观察波形是否失真，以及测量最大最小不失真频率。 二．系统工作原理及分析： 此系统由三部分组成，分别为电源模块、前级放大模块、低频功率放大模块。 如图所示：

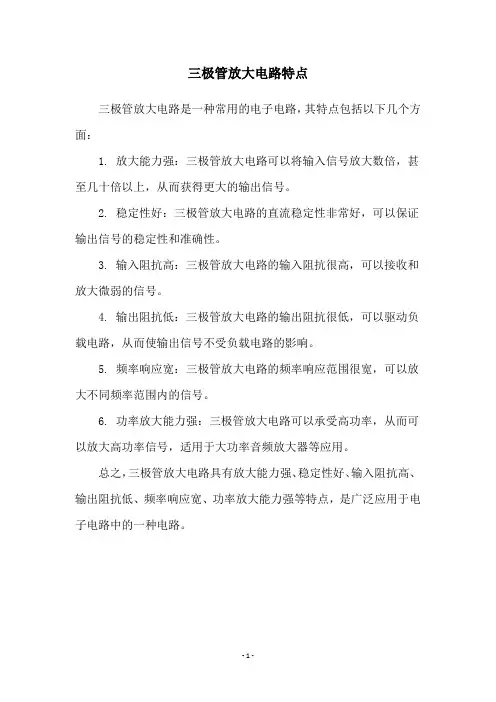

详解经典三极管基本放大电路 三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。分成NPN和PNP 两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。 图1：三极管基本放大电路 下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话)，并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数(β一般远大于1，例如几十，几百)。如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I 可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。 三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性(相当于一个二极管)，基极电流必须在输入电压大到一定程度后才能产生(对于硅管，常取0.7V)。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变(因为小于0.7V时，基极电流都是0)。如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻)，那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的信号放大，而对减小的信号无效(因为没有偏置时集电极电流为0，不能再减小了)。而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小;当输入的基极电流增大时，集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。 下面说说三极管的饱和情况。像上面那样的图，因为受到电阻Rc的限制(Rc是固定值，那么最大电流为U/Rc，其中U为电源电压)，集电极电流是不能无限增加下去的。当基极电流的增大，不能使集电极电流继续增大时，三极管就进入了饱和状态。一般判断三极管是否饱和的准则是：Ib*β〉Ic。进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0(这叫做三极管截止)，相当于开关断开;当基极电流很大，以至于三极管饱和时，相当于开关闭合。如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。 如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0，灯泡灭。如果基极电流比较大时(大于流过灯泡的电流除以三极管的放大倍数β)，三极管就饱和，相当于开关闭合，灯泡就亮了。由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通断。如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加(在三极管未饱和之前)。
大功率功率放大器电路设计 大功率功率放大器电路设计 一. 设计理念及实现方式 (1)能推4Ω、2Ω等双低音的“大食”音箱以及专业类大粗音圈的各类专业箱。 (2)要省电、噪声小，发热量小。 (3)音质要好，能适合家居使用和专业使用。 第一点的实现就是要有大的推动功率。由于目前居室客厅面积有不断扩大的趋势，100W ×2以下功放已显得有些“力不从心”，所以本功放设计为4ΩQ 时360W ×2，2Ω时720W ×2。 第二点的实现就是电路工作在静态时的乙类小电流，靠大水塘级电容和电阻进行滤波降噪，使功放级噪声极小。而电路的工作状态又决定了电路元件的发热量很小，与一般乙类电路相当。配备的大型散热系统是为了应付连续大功率、低阻抗输出时的安全、可靠。 第三点的实现是本功放板的主要目标。目前公认的是：甲类、MOS、电子管音质好，所以本功放要达到甲类、MOS、电子管的音质。 二.大功率输出的实现 要实现大功率，首先是电源容量要大。本功放配置的电源是在截面积为35mm ×60mm的环形铁心上绕制的环牛。一次侧为1.0mm线绕484圈，二次侧为1.5mm双线并绕100圈。 整流为两只40A全桥做双桥整流，滤波为4只47000 uF电容 2只2.7kΩ电阻并接在正负电源上，使电压稳定在±62V。如电压过高可减小电阻到2.2kΩ，过低可加大电阻到3kΩ，功率用3W以上的。 除电源外，要实现大功率输出，特别是驱动“大食”音箱，要求功放输出电流能力要强，本功放每声道选用6对2SD1037管做准互补输出，可驱动直流电阻低达0.5Ω的“大食”音箱。所以4Ω时360W×2、2Ω时720W×2是有保障的。 三. 甲类、MOS、电子管音质的实现 目前人们公认的甲类、MOS、电子管的音质最好，所以本功放电路设计动态时工作于甲类的最佳状态，偏流随信号大小而同步增减，所以音质是有技术保障的。而在此工作状态下，即使更换几只一般的MOS管，对音质的提高也不明显。下面给出其原理图，如图1所示。从图1上可见到本原理图相当简洁，比一般乙类或甲乙类准互补电路还节省元件。而通过在电路板上改变一只电阻的接法就可方便地在本电路与准互补乙类或甲乙类之间变换。 四.绿色环保概念的实现 对本功放来说，实现低耗电、低噪声污染、低热辐射污染是通过以下措施实现的： (1)本功放空载时只有小电流级工作，而功率管基极电压只有0.45V，基本上是截止的，所以比一般乙类耗电少，属节电型功放。
第 2 章三极管及放大电路基础 课题】 2.1 三极管 【教学目的】 1．掌握三极管结构特点、类型和电路符号。 2．了解三极管的电流分配关系及电流放大作用。 3．理解三极管的三种工作状态的特点，并会判断三极管所处的工作状态。4．理解三极管的主要参数的含义。【教学重点】 1．三极管结构特点、类型和电路符号。 2．三极管的电流分配关系及电流放大作用。 3．三极管的三种工作状态及特点。 【教学难点】 1．三极管的电流分配关系和对电流放大作用的理解。 2．三极管工作在放大状态时的条件。 3．三极管的主要参数的含义。 【教学参考学时】 2 学时 【教学方法】 讲授法、分组讨论法 【教学过程】 一、引入新课 搭建一个简单的三极管基本放大电路，通过对放大电路输入信号及输出信号的测试，引导学生认识三极管，并知道三极管能放大信号，为后续的学习打下基础。 二、讲授新课 2.1.1 三极管的基本结构 三极管是在一块半导体基片上制作出两个相距很近的PN结构成的。 两个PN结把整块半导体基片分成三部分，中间部分是基区，两侧部分分别是发射区和 集电区，排列方式有NPN和PNP两种， 2.1.2 三极管的电流放大特性 三极管能以基极电流微小的变化量来控制集电极电流较大的变化量，这就是三极管的电 流放大特性。 要使三极管具有放大作用，必须给管子的发射结加正偏电压，集电结加反偏电压。
三极管三个电极的电流（基极电流1 B、集电极电流l C、发射极电流l E）之间的关系为: I E| |I C I C l B l C、 l B l B 2.1.3三极管的特性曲线 三极管外部各极电流与极间电压之间的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。 1.输入特性曲线 输入特性曲线是指当集-射极之间的电压V CE为定值时，输入回路中的基极电流I B与加在基-射极间的电压V BE之间的关系曲线。 三极管的输入特性曲线与二极管的正向伏安特性曲线相似，也存在一段死区。 2.输出特性曲线 输出特性曲线是指当基极电流I B为定值时，输出电路中集电极电流I C与集-射极间的 电压V CE之间的关系曲线。I B不同，对应的输出特性曲线也不同。 截止区：I B 0曲线以下的区域。此时，发射结处于反偏或零偏状态，集电结处于反 偏状态，三极管没有电流放大作用，相当于一个开关处于断开状态。 饱和区：曲线上升和弯曲部分的区域。此时，发射结和集电结均处于正偏状态，三极管 没有电流放大作用，相当于一个开关处于闭合状态。 放大区：曲线中接近水平部分的区域。此时，发射结正偏，集电结反偏。三极管具有电流放大作用。 2.1.4 三极管的主要参数 1?性能参数：电流放大系数、，集电极-基极反向饱和电流I CBO，集电极-发射极反向饱和电流I CEO。 2.极限参数：集电极最大允许电流I CM、集电极-发射极反向击穿电压V（BR）CEO、集电 极最大允许耗散功率P CM 。 3．频率参数：共发射极截止频率 f 、特征频率f T 。 2.1.5 三极管的分类三极管的种类很多，分类方法也有多种。分别从材料、用途、功率、频率、制作工艺等方面对 三极管的类型予以介绍。 三、课堂小结1．三极管的结构、类型和电路符号。2．三极管的电流放大作用。 3．三极管三种工作状态的特点。4．三极管的主要参数。 四、课堂思考 P37 思考与练习题1、2、3。
三极管放大电路实验报告 一、实验目的: 掌握三极管的工作模式，三极管输入输出特性曲线，静态工作点，以及常用的放大电路分析，估算（计算/图解） 二、准备工具材料： 工具材料：面包板，面包线，电阻若干，三极管NPN C1815 PNP A1015 ,电容若干 仪器仪表：万用表，双踪显示示波器，函数信号发生器，开关稳压电源 三、电路功能要求： ①．电源为12V单电源 ②．输入信号正弦波1KHz 峰值：50mV ③．电压放大倍数Au=10; ④．波形不失真，误差+-10%，不考虑频率响应范围 四、电路设计（NPN共发射极分压偏置放大电路）： 根据资料：三极管C1815 参数: 硅管，b值为200----400 UCE=0.7 设计：计算静态工作点：IB，IC，UCE Q点应工作在输出特性曲线的中央 根据三极管输出特性曲线图，要使Q点在中央，数值IB在50—150uA范围 数值UCE在6—8V范围；设Ub点电位为电源电压一半，即：UB=1/2VCC，IC=IE在b(50—150uA)mA范围，这里取IB为50uA，b为300，电压放大倍数为10，电路不带负载 计算过程：理论值 UE=UB--UBE=5.3V; IE=IC=IB*b； IE=IC=50uA*b=15mA RE=UE/IE=5.3V/0.015A=353R; UB=(Rb1/Rb1+Rb2)*VCC=5; Rb1= Rb2=50K Au=10=-b(RL’/rBE) rBE=300+(1+b)*(26/IE)=821R RL’=RC//RL RC=(rBE/b)*Au=27.4R； UCE=VCC-IC(RC+RE)=6.294V 五、实验过程： 按照设计好的电路，在面包板上实验，输入正弦1KHz信号，峰值50mA 用示波器观察输入波形；给放大电路接上电源，用示波器观察输出波形，两路信号相比较，发现放大倍数没有10倍，理论值跟实际值有差别，调节电阻RC使得放大倍数为10倍，且不失真的情况下RC=50R 时，电压放大倍数刚好10倍， 温度变化时，对放大电路的影响比较小，说明分压偏置放大是可靠的 测试频率响应范围，在不失真，放大倍数不改变的情况下为500Hz-------500KHz
低噪声前置放大器电路的设计方法 收藏此信息打印该信息添加：不详来源：未知 前置放大器在音频系统中的作用至关重要。本文首先讲解了在为家庭音响系统或PD A设计前置放大器时，工程师应如何恰当选取元件。随后，详尽分析了噪声的来源，为设计低噪声前置放大器提供了指导方针。最后，以PDA麦克风的前置放大器为例，列举了设计步骤及相关注意事项。 前置放大器是指置于信源与放大器级之间的电路或电子设备，例如置于光盘播放机与高级音响系统功率放大器之间的音频前置放大器。前置放大器是专为接收来自信源的微弱电压信号而设计的，已接收的信号先以较小的增益放大，有时甚至在传送到功率放大器级之前便先行加以调节或修正，如音频前置放大器可先将信号加以均衡及进行音调控制。无论为家庭音响系统还是PDA设计前置放大器，都要面对一个十分头疼的问题，即究竟应该采用哪些元件才恰当？ 元件选择原则 由于运算放大器集成电路体积小巧、性能卓越，因此目前许多前置放大器都采用这类运算放大器芯片。我们为音响系统设计前置放大器电路时，必须清楚知道如何为运算放大器选定适当的技术规格。在设计过程中，系统设计工程师经常会面临以下问题。 是否有必要采用高精度的运算放大器？ 输入信号电平振幅可能会超过运算放大器的错误容限，这并非运算放大器所能接受。若输入信号或共模电压太微弱，设计师应该采用补偿电压(Vos)极低而共模抑制比(CMRR)极高的高精度运算放大器。是否采用高精度运算放大器取决于系统设计需要达到多少倍的放大增益，增益越大，便越需要采用较高准确度的运算放大器。 运算放大器需要什么样的供电电压？
这个问题要看输入信号的动态电压范围、系统整体供电电压大小以及输出要求才可决定，但不同电源的不同电源抑制比(PSRR)会影响运算放大器的准确性，其中以采用电池供电的系统所受影响最大。此外，功耗大小也与内部电路的静态电流及供电电压有直接的关系。 输出电压是否需要满摆幅？ 低供电电压设计通常都需要满摆幅的输出，以便充分利用整个动态电压范围，以扩大输出信号摆幅。至于满摆幅输入的问题，运算放大器电路的配置会有自己的解决办法。由于前置放大器一般都采用反相或非反相放大器配置，因此输入无需满摆幅，原因是共模电压(Vcm)永远小于输出范围或等于零(只有极少例外，例如设有浮动接地的单供电电压运算放大器)。增益带宽的问题是否更令人忧虑？ 是的，尤其是对于音频前置放大器来说，这是一个非常令人忧虑的问题。由于人类听觉只能察觉大约由20Hz至20kHz频率范围的声音，因此部分工程师设计音频系统时会忽略或轻视这个“范围较窄”的带宽。事实上，体现音频器件性能的重要技术参数如低总谐波失真(TH D)、快速转换率(slew rate)以及低噪声等都是高增益带宽放大器所必须具备的条件。 图1，建议选用的放大器 深入了解噪声 在设计低噪声前置放大器之前，工程师必须仔细审视源自放大器的噪声，一般来说，运算放大器的噪声主要来自四个方面： 热噪声(Johnson)：由于电导体内电流的电子能量不规则波动产生的具有宽带特性的热噪声，其电压均方根值的正方与带宽、电导体电阻及绝对温度有直接的关系。对于电阻及晶体
第2章三极管及放大电路基础 【课题】 2.1 三极管 【教学目的】 1．掌握三极管结构特点、类型和电路符号。 2．了解三极管的电流分配关系及电流放大作用。 3．理解三极管的三种工作状态的特点，并会判断三极管所处的工作状态。 4．理解三极管的主要参数的含义。 【教学重点】 1．三极管结构特点、类型和电路符号。 2．三极管的电流分配关系及电流放大作用。 3．三极管的三种工作状态及特点。 【教学难点】 1．三极管的电流分配关系和对电流放大作用的理解。 2．三极管工作在放大状态时的条件。 3．三极管的主要参数的含义。 【教学参考学时】 2学时 【教学方法】 讲授法、分组讨论法 【教学过程】 一、引入新课 搭建一个简单的三极管基本放大电路，通过对放大电路输入信号及输出信号的测试，引导学生认识三极管，并知道三极管能放大信号，为后续的学习打下基础。 二、讲授新课 2.1.1 三极管的基本结构 三极管是在一块半导体基片上制作出两个相距很近的PN结构成的。 两个PN结把整块半导体基片分成三部分，中间部分是基区，两侧部分分别是发射区和集电区，排列方式有NPN和PNP两种， 2.1.2 三极管的电流放大特性 三极管能以基极电流微小的变化量来控制集电极电流较大的变化量，这就是三极管的电
流放大特性。 要使三极管具有放大作用，必须给管子的发射结加正偏电压，集电结加反偏电压。 三极管三个电极的电流(基极电流B I 、集电极电流C I 、发射极电流E I )之间的关系为： C B E I I I +=、B C I I = --β、B C I I ??=β 2.1.3 三极管的特性曲线 三极管外部各极电流与极间电压之间的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。 1. 输入特性曲线 输入特性曲线是指当集-射极之间的电压CE V 为定值时，输入回路中的基极电流B I 与加在基-射极间的电压BE V 之间的关系曲线。 三极管的输入特性曲线与二极管的正向伏安特性曲线相似，也存在一段死区。 2. 输出特性曲线 输出特性曲线是指当基极电流B I 为定值时，输出电路中集电极电流C I 与集-射极间的电压CE V 之间的关系曲线。B I 不同，对应的输出特性曲线也不同。 截止区：0=B I 曲线以下的区域。此时，发射结处于反偏或零偏状态，集电结处于反偏状态，三极管没有电流放大作用，相当于一个开关处于断开状态。 饱和区：曲线上升和弯曲部分的区域。此时，发射结和集电结均处于正偏状态，三极管没有电流放大作用，相当于一个开关处于闭合状态。 放大区：曲线中接近水平部分的区域。此时，发射结正偏，集电结反偏。三极管具有电流放大作用。 2.1.4 三极管的主要参数 1. 性能参数：电流放大系数- -β、β，集电极-基极反向饱和电流CBO I ，集电极-发射极反向饱和电流CEO I 。 2. 极限参数：集电极最大允许电流CM I 、集电极-发射极反向击穿电压CEO BR V )(、集电极最大允许耗散功率CM P 。
东南大学电工电子实验中心 实验报告 课程名称：电子线路实践 第二次实验 实验名称：增益自动切换电压放大电路的设计院（系）：专业： 姓名：学号： 实验室: 实验组别： 同组人员：实验时间： 评定成绩：审阅教师：
实验二增益自动切换电压放大电路的设计 一、实验内容及要求 设计一个电压放大电路，能够根据输入信号幅值自动切换调整增益。设输入信号频率为0～20KHz，其幅值范围为0.1～10V（峰峰值Upp）。电路应实现的功能与技术指标如下：1.基本要求 当输入为直流信号时，要求设计的电路达到以下要求： U<0.5V时，电路的增益约为10倍。 (1)当i U<3V时，电路的增益约为1倍。 (2)当0.5完整版三极管及放大电路原理
测判三极管的口诀 三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准， 动嘴巴。’下面让我们逐句进行解释吧。 一、三颠倒，找基极 大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分 为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。 测试三极管要使用万用电表的欧姆挡，并选择R X100或RX1k挡位。图2绘出了万用电表 欧姆挡的等效电路。由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。 假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试 的第一步是判断哪个管脚是基极。这时，我们任取两个电极（如这两个电极为1、2）,用万用 电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基 极（参看图1、图2不难理解它的道理）。 二、PN结，定管型 找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的 导电类型（图1）。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被 测管即为PNP型。 三、顺箭头，偏转大 找出了基极b，另外两个电极哪个是集电极c,哪个是发射极e呢?这时我们可以用测穿透 电流ICEO的方法确定集电极c和发射极e。 （1）对于NPN型三极管，穿透电流的测量电路如图3所示。根据这个原理，用万用电表的 黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转 角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔TC 极~b极极T红表笔，电流流向正好与三极管符号中的箭头方向一致（顺箭头”，）所以此 时黑表笔所接的一定是集电极c,红表笔所接的一定是发射极e。
三极管放大电路设计，参数计算及静态工作点设置方法 说一下掌握三极管放大电路计算的一些技巧 放大电路的核心元件是三极管，所以要对三极管要有一定的了解。用三极管构成的放大电路的种 类较多，我们用常用的几种来解说一下(如图1)。图1是一共射的基本放大电路，一般我们对放大路要掌握些什么内容？ ⑴ 分析电路中各元件的作用； (2) 解放大电路的放大原理； (3) 能分析计算电路的静态工作点； (4) 理解静态工作点的设置目的和方法。 图1中,C1,C2为耦合电容，耦合就是起信号的传递作用，电容器能将信号信号从前级耦合到后级，是因为电容两端的电压不能突变，在输入端输入交流信号后，因两端的电压不能突变因，输出端的 电压会跟随输入端输入的交流信号一起变化，从而将信号从输入端耦合到输出端。但有一点要说 明的是，电容两端的电压不能突变，但不是不能变。 R1、R2为三极管V1的直流偏置电阻，什么叫直流偏置？简单来说，做工要吃饭。要求三极管工作，必先要提供一定的工作条件，电子元件一定是要求有电能供应的了，否则就不叫电路了。 在电路的工作要求中，第一条件是要求要稳定，所以，电源一定要是直流电源，所以叫直流偏置。为什么是通过电阻来供电？电阻就象是供水系统中的水龙头，用调节电流大小的。所以，三极管的三 种工作状态“：载止、饱和、放大”就由直流偏置决定，在图1中，也就是由R1、R2来决定了。 首先，我们要知道如何判别三极管的三种工作状态，简单来说，判别工作于何种工作状态可以根据Uce的大小来判别，Uce接近于电源电压VCC，则三极管就工作于载止状态，载止状态就是说三极管基本上不工作，Ic电流较小(大约为零)，所以R2由于没有电流流过，电压接近0V，所以Uce就接近于电源电压VCG 若Uce接近于0V,则三极管工作于饱和状态，何谓饱和状态？就是说,Ic电流达到了最大值，就算I b增大，它也不能再增大了。 以上两种状态我们一般称为开关状态，除这两种外，第三种状态就是放大状态，一般测Uce接近于电源电压的一半。若测Uce偏向VCC,则三极管趋向于载止状态，若测Uce偏向0V,则三极管趋向于饱和状态。 理解静态工作点的设置目的和方法 放大电路，就是将输入信号放大后输出，(一般有电压放大，电流放大和功率放大几种，这个不在这 讨论内)。先说我们要放大的信号，以正弦交流信号为例说。在分析过程中，可以只考虑到信号大 小变化是有正有负，其它不说。上面提到在图1放大电路电路中，静态工作点的设置为Uce接近于
课程名称：电路与电子技术实验Ⅱ指导老师：成绩：__________________ 实验名称：仪用放大器的应用电路设计类型：___________________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1.学习并了解仪用放大器与运算放大器的性能区别。 2.掌握仪用放大器的电路结构及设计方法。 3.掌握仪用放大器的测试方法。 4.学习仪用放大器在电子设计中的应用。 二、实验内容和原理 1. 仪用放大器 仪用放大器是一种精密差动电压放大电路。 在实际的生产生活中，实际的信号获取单元经常需要面对强噪声背景下的微弱信号，这些强噪声将以共模的形式进入测量单元。虽然运放具有共模抑制比，但信号电压和共模电压一起被传送到输出端，将降低放大器的有效输出范围。 2.基本差动放大器与带输入缓冲的差动放大器 基本差动放大器：带输入缓冲的差动放大器： 3.标准的三运放构成的仪用放大器 造成差动放大器误差的两个主要因素为：运算放大器的参数和电阻器匹配的精确度。 若在输入运算放大器周围增加匹配电阻，把增益设臵放在前端实现，就构成了仪用放大器。 仪用放大器的传输函数为：
运放A1、A2 为同相差分输入方式。同相输入可以大幅度提高电路的输入阻抗，减小电路对微弱输入信号的衰减；差分输入可以使电路只对差模信号放大，而对共模输入信号只起跟随作用，来提高共模抑制比。 4.单片仪用放大器 5.双孔梁应变式传感器 力传感器单元是这个实验的传感器，为信号输入部分。它内部含有由4个全桥电路。
题目五：实用低频功率放大器 一、设计任务与要求: (一)、任务： 设计并制作具有弱信号放大能力的低频功率放大器。 其原理示意图如下： (二)、要求： 1．在放大通道在正弦信号输入电压幅度为(5-700)mV，等效负值载电阻R1。：812下，放大通道应满足： a、额定输出功率P oK≥10W； b、带宽BW≥(50-1000)HZ； c、在P oK下和BW内的非线性失真系数≤3％； d、在P oK下的效率≥55％； e、在前置放大级输人端交流短路接地时，R L=8Ω上的交流声功率≤10mV。 2。自行设计并制作满足设计要求的稳压电源。 (三)、发挥部分(选作部分)： 1. 测放大器的时间响应： a、方波发生器：由外供正弦信号源经变换电路产生正、负极性的对称方波。频率为1000HZ；上升和下降时间1≤uS；峰一峰值电压为200mV b、用上述方波激励放大通道时，在R8下，放大通道应满足 (1)、额定验出功率P ok≥10W； (2)、P oK下，输出波形上升或下降时间12≤uS； (3)、在P oK下，输出波形顶部斜降≤2％ (4)、在P oK下，输出波形过冲电压≤5％ (四)、设计电路、画布线图、编写调试步骤以及调试方法：根据任务要求，设计该低频功率 放大电路及电源电路，要求有电路、有参数及设计过程，画出布线图，并在面包板上插接、调试。 (五) 答辨： 答辨前必须完成下列资料 1．设计说明书：方案选择、设计过程、原理图、布线图及说明； 2．总结调试方法、测试技术指标： 整理原始记录数据 故障处理、(出现何现象、原因及解决办法)。 (六)、参考元器件型号： STK465 集成功率放大电路 uA741 0P-27／0P-37 电阻、电容、电位器、稳压块等。
电工电子技术课程设计报告 题目：多级放大电路的设计 二级学院机械工程学院 年级专业 14 动力本 学号 1401250029 学生姓名周俊 指导教师张云莉 教师职称讲师 报告时间：2015.12.28
目录 第一章．基本要求和放电电路的性能指标 (1) 第二章．概述和任务分析 (5) 第三章．电路原理图和电路参数 (6) 第四章．主要的计算过程 (9) 第五章．电路调试运算结果 (11) 第六章．总结 (12) 制作调试步骤及结果 (12) 收获和体会 (13) 第七章．误差和分析 (14) 第八章．参考文献 (15)
第一章．基本要求和放电电路的性能指标 1. 基本要求： 用给定的三极管2SC1815(NPN)，2SA1015(PNP)设计多级放大器，已知V CC =+12V, -V EE =-12V ，要求设计差分放大器恒流源的射极电流I EQ3=1~1.5mA ，第二 级放大射极电流I EQ4=2~3mA ；差分放大器的单端输入单端输出不是真电压增益至 少大于10倍，主放大器的不失真电压增益不小于100倍；双端输入电阻大于10k Ω，输出电阻小于10Ω，并保证输入级和输出级的直流点位为零。设计并仿真实现。 2. 放电电路的性能指标： 第一种是对应于一个幅值已定、频率已定的信号输入时的性能，这是放大电路的基本性能。第二种是对于幅值不变而频率改变的信号输出时的性能。第三种是对应于频率不变而幅值改变的信号输入时的性能。 1.1第一种类型的指标： 1.放大倍数 放大倍数是衡量放大电路放大能力的指标。它定义为输出变化量的幅值与输入变化量的幅值之比，有时也称为增益。虽然放大电路能实现功率的放大，然而在很多场合，人们常常只关心某一单项指标的放大的倍数，比如电压或者电流的放大倍数。由于输出和输入信号都有电压和电流量，所以存在以下四中比值： （1-1） 1.
测量放大电路的设计 作者： 【摘要】：测量放大器能够将微弱的电信号进行放大，在生活中应用也十分广泛，如在自动控制领域，往往需要用电压信号进行控制，也就必然离不开电压测量放大器，由于测量放大器应用十分广泛，因而现在已经有集成的测量放大器供使用了。本次设计就是围绕测量放大器展开的，测量放大器主要是通过运用集成运放将所测量的信号进行不失真的放大，并且不对所测量的电路产生影响，这就是需要放大器有高的输入电阻和较高的共模抑制比。 【关键字】：放大电路二阶高通有源滤波器二级低通有源滤波器 一、设计技术与要求： 如图所示，测量放大器由基本测量放大器、二阶高通有源滤波器、二阶 低通有源滤波器三部分组成。 1、性能技术指标： （1）输入阻抗Ri>1m? （2）电压放大倍数Au≥1000（即输入信号Ui-p=1mv时，输出信号Uop-p>1v （3）频带宽度B=10?10KHZ （4）共模抑制比Kcmr>80dB 二：基本测量放大电路 如下图：放大器电路有两个同相放大器和一个基本差动放大电路组合而成；该电路具有输入阻抗高、电压增益容易调节，输出不包含共模信号等优点。若不接R时，该电路由于引入了串联负反馈，所以其差模输入电阻Rid和共模输入电阻Ric都很大；当接入电阻R后，由于R很小，则R与Rid(或Ric)并联后，该电路的差模输入电阻Rid≈2R，共模输入电阻Ric≈R/2。其中RL是负载电阻。 基本放大电路有（前置放大电路组成）下：
图（1） 1其中放大倍数： Aud1==1+2R2/R1=81 Aud1’==1+2R2/R1=31
2其中放大倍为： Aud2==Rf/R3=20 由上可知在前置放大电路中，总的放大倍数为： Aud==Aud1·Aud2=81·20=1620 Aud==Aud1’·Aud2=31·20=620 由以上电路图（2）可观察到，Ri1是一个高输入阻抗的模块的组合放大电路，即输入电阻 Ri1=∞Ω>1MΩ 但由于引入了电阻R，因此，其引入的R达到要求的指标，两个R串联电阻之和2R满足： R>0.5MΩ 为了有更好显示效果，取标称值R=1.2MΩ。 同时，共模抑制比K CMR ，由于放大电路由两级放大电路组成，K CM R1 表示第 一级放大电路的共模抑制比， K CMR2 表示第二级放大电路的共模抑制比，即该型运放的共模抑制比，则 K CMR = K CM R1 ·K CMR2 其中，K CM R1=Aud1/Auc1，K CMR2 = Aud2/Auc2。 又Aud1≥1，K CM R1 ≥1，因此有; Aud1≈1+2R2/R1=81，Aud1==1+2R2/R1=31， Auc1≈1 则有K CM R1=Aud1/Auc1≈Aud1≈81，K CM R1 =Aud1/Auc1≈Aud1≈31，
半导体三极管及放大电 路基础 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
第二章半导体三极管及放大电路基础 第一节学习要求 第二节半导体三极管 第三节共射极放大电路 第四节图解分析法 第五节小信号模型分析法 第六节放大电路的工作点稳定问题 第七节共集电极电路 第八节放大电路的频率响应概述 第九节本章小结 第一节学习要求 （1）掌握基本放大电路的两种基本分析方法--图解法与微变等效电路法。会用图解法分析电路参数对电路静态工作点的影响和分析波形失真等；会用微变等效电路法估算电压增益、电路输入、输出阻抗等动态指标。 （2）熟悉基本放大电路的三种组态及特点；掌握工作点稳定电路的工作原理。 （3）掌握频率响应的概念。了解共发射极电路频率特性的分析方法和上、下限截止频率的概念。 第二节半导体三极管（BJT） BJT是通过一定的工艺，将两个PN结结合在一起的器件，由于PN结之间的相互影响，使BJT表现出不同 于单个 PN结的特性而具有电流放大，从而使PN结的应 用发生了质的飞跃。本节将围绕BJT为什么具有电流放 大作用这个核心问题，讨论BJT的结构、内部载流子的 运动过程以及它的特性曲线和参数。 一、BJT的结构简介 BJT又常称为晶体管，它的种类很多。按照频率分，有高频管、低频管；按照功率分，有小、中、大功
率管；按照半导体材料分，有硅管、锗管；根据结构不同，又可分成NPN型和PNP型等等。但从它们的外形来看，BJT都有三个电极，如图所示。 图是NPN型BJT的示意图。它是由两个 PN结的三层半导体制成的。中间是一块很薄的P型半导体(几微米~几十微米)，两边各为一块N型半导体。从三块半导体上各自接出的一根引线就是BJT的三个电极，它们分别叫做发射极e、基极b和集电极c，对应的每块半导体称为发射区、基区和集电区。虽然发射区和集电区都是N 型半导体，但是发射区比集电区掺的杂质多。在几何尺寸上，集电区的面积比发射区的大，这从图也可看到，因此它们并不是对称的。 二、BJT的电流分配与放大作用 1、BJT内部载流子的传输过程 BJT工作于放大状态的基本条件：发射结正偏、集电结反偏。 在外加电压的作用下， BJT内部载流子的传输过程为： （1）发射极注入电子 由于发射结外加正向电压V EE，因此发射结的空间电荷区变窄，这时发射区的多数载流子电子不断通过发射
op07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。OP07同时具有输入偏置电流低（OP07A 为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。 特点： 超低偏移：150μV最大。 低输入偏置电流：。 低失调电压漂移：μV/℃ 。 超稳定，时间：2μV/month最大 高电源电压范围：±3V至±22V 图1 OP07外型图片
图2 OP07 管脚图 OP07芯片功能说明： 1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚 6为输出，7接电源+ 图3 OP07内部电路图
ABSOLUTE MAXIMUM RATINGS 最大额定值Symb ol符号Parameter参数 Value数 值 Unit 单 位 VCC Supply Voltage 电源电压±22V Vid Differential Input Voltage差分输入电压±30V Vi Input Voltage 输入电压±22V Tope r Operating Temperature 工作温度 -40 to +105 ℃ Tstg Storage Temperature 贮藏温度-65 to +150 ℃ 电气特性 虚拟通道连接= ± 15V ，Tamb = 25 ℃（除非另有说明）Symb ol 符号Parameter 参数及测试条件最小 典 型 最 大 Unit 单位 Vio Input Offset Voltage 输入失调电压0℃ ≤ Tamb -6015 μV
摘要 电子设备中，往往需要放大微弱的信号，这主要是通过放大电路实现的。基本放大电路由单个晶体管或场效应管构成，为单级放大电路，其电压放大倍数可以达到几十倍。而当信号非常微弱时，单级放大电路无法满足放大需求，此时我们把若干个单级放大电路串接在一起，级联组成多级放大电路。 本文主要研究多级放大电路的分析与设计，根据各级电路级间耦合方式的不同，分别设计了直接耦合放大电路、阻容耦合放大电路和光耦合放大电路，分析了电路的静态工作点、电压放大倍数、输入电阻和输出电阻等指标特性。在此基础上，讨论了差分放大电路以及消除互补输出级交越失真的方法。 最后，以前面的讨论为基础，设计了一款具有差分输入的多级放大电路，对电路性能指标进行了设定，并分析了各部分的作用。
2.1直接耦合多级放大电路的设计 2.1.1 设计原理 根据设计要求，本设计主要采用两级放大，为了传递变化缓慢的直流信号，可以把前级的输出端直接接到后级的输入端。这种连接方式称为直接耦合。如图2.1所示。直接耦合式放大电路有很多优点，它既可以放大和传递交流信号，也可以放大和传递变化缓慢的信号或者是直流信号，且便于集成。实际的集成运算放大器其内部就是一个高增益的直接耦合多级放大电路。直接耦合放大电路，由于前后级之间存在着直流通路，使得各级静态工作点互相制约、互相影响。因此，在设计时必须采取一定的措施，以保证既能有效地传递信号，又要使各级有合适的工作点。
图2.1 直接耦合两级放大电路 通常在第二级的发射极接入稳压二极管，这样既提高了第二级的基级电位，也使第一级的集电极静态电位抬高，脱离饱和工作区，可以使整个电路稳定正常的工作，稳定三极管的静态工作点。 但是在一个多级放大电路的输入端短路时，输出电压并非始终不变，而是会出现电压的随机漂动，这种现象叫做零点漂移，简称零漂。产生零漂的原因有很多，主要是以下两点：一方面，由于元器件参数，特别是晶体管的参数会随温度的变化而变化；另一方面，即使温度不变化，元器件长期使用也会使远见老化，参数就会发生变化，由温度引起的叫做温漂，由元器件老化引起的叫做零漂，在多级放大电路中，第一级的影响尤为严重，它将被逐级放大，以至影响整个电路的工作，所以零漂问题是直接耦合放大电路的特殊问题。 解决零漂的方法有很多种，例如引入直流负反馈来稳定静态工作点，以减小零漂；利用温度补偿元件补偿放大管的零点漂移，利用热敏电阻或二极管来与工作管的温度特性相补偿；利用工作特性相同的管子构成对称的一种电路—差动放大电路，这是最为行之有效的方法，故本次设计采用差动放大电路来设计实现。
实验二三极管基本放大电路 一、实验目的 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 掌握放大器电压放大倍数、及最大不失真输出电压的测试方法。 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 共射放大电路既有电流放大，又有电压放大，故常用于小信号的放大。改变电路的静态工作点，可调节电路的电压放大倍数。而电路工作点的调整，主要是通过改变电路参数来实现，负载电阻R L的变化不影响电路的静态工作点，只改变电路的电压放大倍数。该电路输入电阻居中，输出电阻高，适用于多级放大电路的中间级。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时V0的负半周将被削底；如工作点偏低易产生截止失真，即V0的正半周被缩顶（一般截止失真不如饱和失真明显）。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一不定期的V i，检查输出电压V0的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。工作点偏高或偏低不是绝对的，应该是相对信号的幅度而言，如信号幅度很小，即使工作点较高或较低也不一定会出现失真。所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。 图2－1 基本放大电路实验图 三、实验内容与步骤 1.调整静态工作点：按图连线，然后接通12V电源，调节信号发生器的频率和幅值调切旋 钮，使之输出f=1000Hz，Ui=10mV的低频交流信号，然后调节电路图中Rp1和Rp2使放大器输出波形幅值最大，又不失真。 2.去掉输入信号（最好使输入端交流短路），测量静态工作点（Ic，U ce，U be） 3.测量电压放大倍数：重新输入信号，在波形不失真的条件下用交流毫伏表测量下述二种 情况下的U0值（加入信号和无信号），此时的U0和U i相位相反。 4.测量幅频频特性曲线：保持输入信号的幅度不变，改变信号源频率f，按照下面的的频率 要求逐点测出相应的输出电压U0，记入下表，并且画出幅频特性曲线。
