高考物理复习专题——电场
1、如图所示，中央有正对小孔的水平放置的平行板电容
器与电源连接，电源电压为U 。将一带电小球从两小孔的
正上方P 点处由静止释放，小球恰好能够达到B 板的小孔b 点处，然后又按原路返回。那么，为了使小球能从B 板的小孔b 处出射，下列可行的办法是（ ） A.将A 板上移一段距离 B.将A 板下移一段距离
C.将B 板上移一段距离
D.将B 板下移一段距离
2、如图所示，A 、B 、C 、D 、E 、F 为匀强电场中一个正六边形的
六个顶点，已知A 、B 、C 三点的电势分别为1V 、6V 和9V 。则D 、E 、F 三点的电势分别为（ ）
A 、+7V 、+2V 和+1V
B 、+7V 、+2V 和-1V
C 、-7V 、-2V 和+1V
D 、+7V 、-2V 和-1V
3、质量为m 、带电量为-q 的粒子（不计重力），在匀强电场中的A 点以初速度υ0沿垂直与场强E 的方向射入到电场中，已知粒子到达B 点时的速度大小为2υ0，A 、B 间距为d ，如图所示。
则（1）A 、B 两点间的电势差为（ ） A 、q m U AB 232υ-= B 、q
m U AB 232υ= C 、q m U AB
22υ-= D 、q m U AB 22
υ= （2）匀强电场的场强大小和方向（ ）
A 、qd
m E 2
21υ=方向水平向左 B 、qd m E 221υ= 方向水平向右 C 、qd m E 2212
υ= 方向水平向左 D 、qd m E 2212υ=
方向水平向右
4、一个点电荷从竟电场中的A 点移到电场中的B 点，其电势能变化为零，则（ ）
A 、A 、
B 两点处的场强一定相等 B 、该电荷一定能够沿着某一等势面移动
C 、A 、B 两点的电势一定相等
D 、作用于该电荷上的电场力始终与其运动方向垂直
a P · m 、q 。
。 U + -
E B
·
5、在静电场中（ ）
A.电场强度处处为零的区域内，电势也一定处处为零
B.电场强度处处相等的区域内，电势也一定处处相等
C.电场强度的方向总是跟等势面垂直
D.沿着电场线的方向电势是不断降低的
6、一个初动能为E K 的带电粒子，沿着与电场线垂直的方向射入两平行金属板间的匀强电场中，飞出时该粒子的动能为2E K ，如果粒子射入时的初速度变为原来的2倍，那么当它飞出电场时动能为（ ）
A 、4E K
B 、4.25E K
C 、5E K
D 、8
E K
7、如图所示，实线为一簇电场线，虚线是间距相等的等势面，一带电粒子沿着电场线方向运动，当它位于等势面φ1上时，其动能为20eV ，当它运动
到等势面φ3上时，动能恰好等于零，设φ2=0，则，当粒子
的动能为8eV 时，其电势能为（ ）
A 、12eV
B 、2eV
C 、10eV
D 、0
8、如图所示，在两电荷+Q 1和-Q 2连线的延长线上有a 、b 、c 三点，测得b 点的场强为零。现将一个检验电荷+q 从a 点沿此直线经过b 点移到c 点，在次过程中检验电荷+q 的电势能变化情况为（ ）
A 、不断增加
B 、不断减少
C 、先增加后减少
D 、先减少后增加
9、平行板电容器充电后与电源断开，负极板接地，在两极板之间有一个正电荷（电荷量很小）固定在P 点，以E 表示极板之间的电场强度，U 表示电容器两极板间的电势差，W 表示正电荷在P 点的电势能。若保持负极板不动，
将正极板移动到图中虚线位置，则（ ） A 、U 变小，E 不变 B 、E 变大，W 变大 C 、U 变小，W 变小 D 、U 不变，W 不变
10、一个金属小球，原来不带电，现沿球的直径延长线放置一个均匀的带电细棒MN ，如图所示。金属球上的感应电荷产生的电场在球内直径上
a 、
b 、
c 三点场强大小分别为E a 、E b 、E c ，三者相比（ ）
A 、E a 最大
B 、E b 最大
C 、E c 最大
D 、
E a =E b =E C
二、填空题
11、如图所示，是一个平行电容器，其电容为C ，带电量为Q ，上板带正电。现将一个试探电荷q 由两极板间的A 点移动到B 点，如图所示，A 、B 两 点之间的距离为S ，连线AB 与极板的夹角为30°。则电场 力对试探电荷做的功为 。
·
+
+Q 1 -Q 2 。 。 。
A B ） 30° d ↑ ↓ · · + + + + + + + － － － － － － －
高三物理第一轮专题复习——电磁场 在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图所示。一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，恰好从磁场边界与y 轴的交点C 处沿＋y 方向飞出。 （1）请判断该粒子带何种电荷，并求出其比荷q/m ； （2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ’，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B ’多大？此次粒子在磁场中运动所用时间t 是多少？ 电子自静止开始经M 、N 板间（两板间的电压 为U ）的电场加速后从A 点垂直于磁场边界射入宽度为d 的匀强磁场中， 电子离开磁场时的位置P 偏离入射方向的距离为L ，如图所示．求匀强磁 场的磁感应强度．（已知电子的质量为m ，电量为e ） 高考）如图所示，abcd 为一正方形区域，正离子束从a 点沿ad 方向以0 =80m/s 的初速度射入，若在该区域中加上一个沿ab 方向的匀强电场，电场强度为E ，则离子束刚好从c 点射出；若撒去电场，在该区域中加上一个垂直于abcd 平面的匀强磁砀，磁感应强度为B ，则离子束刚好从bc 的中点e 射出，忽略离子束中离子间的相互作用，不计离子的重力，试判断和计算： （1）所加磁场的方向如何？（2）E 与B 的比值B E /为多少？
制D 型金属扁盒组成，两个D 形盒正中间开有一条窄缝。两个D 型盒处在匀强磁场中并接有高频交变电压。图乙为俯视图，在D 型盒上半面中心S 处有一正离子源，它发出的正离子，经狭缝电压加速后，进入D 型盒中。在磁场力的作用下运动半周，再经狭缝电压加速。如此周而复始，最后到达D 型盒的边缘，获得最大速度，由导出装置导出。已知正离子的电荷量为q ，质量为m ，加速时电极间电压大小为U ，磁场的磁感应强度为B ，D 型盒的半径为R 。每次加速的时间很短，可以忽略不计。正离子从离子源出发时的初速度为零。 （1）为了使正离子每经过窄缝都被加速，求交变电压的频率； （2）求离子能获得的最大动能； （3）求离子第1次与第n 次在下半盒中运动的轨道半径之比。 如图甲所示，图的右侧MN 为一竖直放置的荧光屏，O 为它的中点，OO’与荧光屏垂直，且长度为l 。在MN 的左侧空间内存在着方向水平向里的匀强电场，场强大小为E 。乙图是从甲图的左边去看荧光屏得到的平面图，在荧光屏上以O 为原点建立如图的直角坐标系。一细束质量为m 、电荷为q 的带电粒子以相同的初速度 v 0从O’点沿O’O 方向射入电场区域。粒子的重力和粒子间的相互作用都可忽略不计。 （1）若再在MN 左侧空间加一个匀强磁场，使得荧光屏上的亮点恰好位于原点O 处，求这个磁场的磁感强度的大小和方向。 （2）如果磁感强度的大小保持不变，但把方向变为与电场方向相同，则荧光屏上的亮点位于图中A 点处，已知A 点的纵坐标 l y 3 3 ，求它的横坐标的数值。 E 、方向水平向右，电场宽度为L ；中间区域匀强磁场的磁感应强度大小为B ，方向垂直纸面向里。一个质量为m 、电量为q 、不计重力的带正电的粒子从电场的左边缘的O 点由静止开始运动，穿过中间磁场区域进入右侧磁场区域后，又回到O 点，然后重复上述运动过程。求： （1）中间磁场区域的宽度d ； （2）带电粒子从O 点开始运动到第一次回到O 点所用时间t 。 如下图所示，PR 是一块长为L= 4m 的绝缘平板，固定在水平地面上，整个空间有一个平行 B B l O 甲 乙
电场复习指导意见 20XX 年课标版考试大纲本章特点 概念多、抽象、容易混淆。电场强度、电场力、电势、电势差、电势能、 电场力做功。 公式多。在帮助学生理解公式的来龙去脉、物理意义、适用条件的同时，可将其归类。 正负号含义多。在静电场中，物理量的正负号含义不同，要帮助学生正确理解物理量的正负值的含义。 知识综合性强。要把力学的所有知识、规律、解决问题的方法和能力应用 内 容要求说明 54．两种电荷．电荷守恒 55．真空中的库仑定律．电荷量 56．电场．电场强度．电场线．点电荷的场 强．匀强电场．电场强度的叠加 57．电势能．电势差．电势．等势面 58．匀强电场中电势差跟电场强度的关系 59．静电屏蔽 60．带电粒子在匀强电场中的运动 61．示波管．示波器及其应用 62．电容器的电容 63．平行板电容器的电容，常用的电容器 Ⅰ Ⅱ Ⅱ Ⅱ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ 带电粒子在匀强 电场中运动的计算，只 限于带电粒子进入电场时速度平行或垂直于场强的情况
到电场当中 具体复习建议 一．两种电荷，电荷守恒，电荷量（Ⅰ） 1．两种电荷的定义方式。（丝绸摩擦玻璃棒，定义玻璃棒带正点；毛皮 摩擦橡胶棒，定义橡胶棒带负电） 2．从物质的微观结构及物体带电方法 接触带电（所带电性与原带电体相同） 摩擦起电（两物体带等量异性电荷） 感应带电（两导体带等量异性电荷） 3．由于物体的带电过程就是电子的转移过程，所以带电过程中遵循电荷守恒。每个物体所带电量应为电子电量（基本电量）的整数倍。 4．知道相同的两金属球绝缘接触后将平分两球原来所带净电荷量。（注意电性）
二．真空中的库仑定律（Ⅱ）1．r r q kq F 2 2112 或 2 2121 12r q kq F F 方向在两点电荷连线上，满足同性相斥，异性相吸。2．规律在以下情况下可使用：（1）规定为点电荷；（2）可视为点电荷； （3）均匀带电球体可用点电荷等效处理，绝缘均匀带电球体间的库仑力可用库仑定律 2 21r q kq F 等效处理，但r 表示 两球心之间的距离。（其它形状的带电体不可用电荷中心等效） （4）用点电荷库仑定律定性分析绝缘带电金属球相互作用力的情况 两球带同性电荷时：2 21r q kq F r 表示两球心间距，方向在球心连线上 两球带异性电荷时：2 21r q kq F r 表示两球心间距，方向在球心连线上 3．点电荷库仑力参与下的平衡模型（两质量相同的带电通草球模型） 4．两相同的绝缘带电体相互接触后再放回原处 （1）相互作用力是斥力或为零（带等量异性电荷时为零） L mg F T α mgtg l q kq 2 2 1) sin 2(3 2 21sin 4cos l q kq mg T
高中物理电场知识点总结大全 1. 深刻理解库仑定律和电荷守恒定律。 （1）库仑定律：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。即： 其中k为静电力常量，k=9.0×10 9 N m2/c2 成立条件：①真空中（空气中也近似成立），②点电荷。即带电体的形状和大小对相互作用力的影响可以忽略不计。（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心间距代替r）。 （2）电荷守恒定律：系统与外界无电荷交换时，系统的电荷代数和守恒。 2. 深刻理解电场的力的性质。 电场的最基本的性质是对放入其中的电荷有力的作用。电场强度E是描述电场的力的性质的物理量。 （1）定义：放入电场中某点的电荷所受的电场力F跟它的电荷量q的比值，叫做该点 的电场强度，简称场强。这是电场强度的定义式，适用于任何电场。其中的q为试探电荷（以前称为检验电荷），是电荷量很小的点电荷（可正可负）。电场强度是矢量，规定其方向与正电荷在该点受的电场力方向相同。 （2）点电荷周围的场强公式是：，其中Q是产生该电场的电荷，叫场源电荷。 （3）匀强电场的场强公式是：，其中d是沿电场线方向上的距离。 3. 深刻理解电场的能的性质。 （1）电势φ：是描述电场能的性质的物理量。 ①电势定义为φ=，是一个没有方向意义的物理量，电势有高低之分，按规定：正电荷在电场中某点具有的电势能越大，该点电势越高。 ②电势的值与零电势的选取有关，通常取离电场无穷远处电势为零；实际应用中常取大地电势为零。
(高三物理)电场
————————————————————————————————作者：————————————————————————————————日期：
高考试题汇编——电场部分 1．I1[2012·浙江卷]用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上．小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上向下慢慢靠近圆环，当距离约为0.5cm 时圆环被吸引到笔套上，如图所示．对上述现象的判断与分析，下列说法正确的是( ) A ．摩擦使笔套带电 B ．笔套靠近圆环时，圆环上、下部感应出异号电荷 C ．圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环的重力 D ．笔套碰到圆环后，笔套所带的电荷立刻被全部中和 2．I1[2012·江苏卷] 真空中，A 、B 两点与点电荷Q 的距离分别为r 和3r ，则A 、B 两点的电场强度大小之比为( ) A ．3∶1 B ．1∶3 C ．9∶1 D ．1∶9 3．[2012·海南卷]如图1，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里．一带电粒子以某一速度沿水平直线通过两极板，若不计重力，下列四个物理量中哪一个改变时，粒子运动轨迹不会改变？( ) A ．粒子速度的大小 B ．粒子所带的电荷量 C. 电场强度 D ．磁感应强度 4．I1[2012·安徽卷]如图8所示，半径为R 的均匀带电圆形平板，单位面积带电荷量为σ，其轴线上任意一点P (坐标为x )的电场强度可以由库仑定律和电场强度的叠加原理求出：E ＝2π kσ[1－x (R 2＋x 2) 1 2 ]，方向沿x 轴．现考虑单位面积带电荷量为σ0的无限大均匀带电平板，从其 中间挖去一半径为r 的圆板，如图9所示．则圆孔轴线上任意一点Q (坐标为x )的电场强度为( ) A ．2πkσ0x (r 2＋x 2)12 B ．2πkσ0r (r 2＋x 2)12 C ．2πkσ0x r D ．2πkσ0r x 5．I2[2012·天津卷]两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A 点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( ) A ．做直线运动，电势能先变小后变大 B ．做直线运动，电势能先变大后变小 C ．做曲线运动，电势能先变小后变大 D ．做曲线运动，电势能先变大后变小 6．I2[2012·山东卷]图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a 、b 、c 三点是实线与虚线的交点．则该粒子( ) A ．带负电 B ．在c 点受力最大 C ．在b 点的电势能大于在c 点的电势能 D ．由a 点到b 点的动能变化大于由b 点到c 点的动能变化 图8 图1
专题四静电场 1、某静电场的电场线分布如图所示，P、Q为该电场中的两点， 下列说法正确的是 A．P点电势高于Q点电势 B．P点场强小于Q点场强 C．将负电荷从P点移动到Q点，其电势能减少 D．将负电荷从P点移动到Q点，电场力做负功 2、水平线上的O点放置一点电荷，图中画出电荷周围对称分布的 几条电场线，如图所示。以水平线上的某点O'为圆心画一个圆，与 电场线分别相交于a、b、c、d、e，则下列说法正确的是( ) A．b、e两点的电场强度相同B．a点电势低于c点电势 C．b、c两点间电势差等于e、d两点间电势差D．电子沿圆周由d到b，电场力做正功3、图中虚线为一组间距相等的同心圆，圆心处固定一带负电的点电荷。 一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运 动轨迹，a、b、c三点是实线与虚线的交点。则该粒子（） A．带负电B．在c点受力最大 C．在b点的电势能大于在c点的电势能 D．由a点到b点的动能变化小于有b点到c点的动能变化 4、如图所示，虚线是两个等量点电荷所产生的静电场中的一簇等势 线，若不计重力的带电粒子从a点射入电场后恰能沿图中的实线运 动，b点是其运动轨迹上的另一点，则下述判断正确的是 A．由a到b的过程中电场力对带电粒子做正功 B．由a到b的过程中带电粒子的电势能在不断减小 C．若粒子带正电，两等量点电荷均带正电 D．若粒子带负电，a点电势高于b点电势 5、一质子从A点射入电场，从B点射出，电场的等差等势面和 质子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不 计质子的重力。下列说法正确的是 A．A点的电势高于B点的电势 B．质子的加速度先不变，后变小 C．质子的动能不断减小 D．质子的电势能先减小，后增大 6、如图，在点电荷Q产生的电场中，将两个带正电的检验电荷q1、 q2分别置于A、B两点，虚线为等势线。取无穷远处为零电势点， 若将q1、q2移动到无穷远的过程中外力克服电场力做的功相等，则 下列说法正确的是 A．B点电势高于A点电势B．q1在A点的电势能大于q2在B点的电势能 C．点电荷Q带负电D．q1的电荷量大于q2的电荷量 7、如图所示，虚线为某一带电粒子只在电场力作用下的运动轨迹，M、N为运动轨迹上两
2021年高考物理专题复习：电场 1、导体A带5q的正电荷，另一完全相同的导体B带q的负电荷，将两导体接触一会儿后再分开，则B导体的带电荷量为() A．－q B．q C．2q D．4q 2、两个质量分别是m1、m2的小球，各用丝线悬挂在同一点，当两球分别带同种电荷，且电荷量分别为q1、q2时，两丝线张开一定的角度θ1、θ2，如图所示，此时两个小球处于同一水平面上，且θ1 >θ2 ，则下列说法正确的是() A．m1 ＞m2B．m1 ＜m2 C．q1 ＜q2D．q1 ＞q2 3、如图所示的电场中，一带电质点从P点沿着电场线方向运动，若只受电场力作用，质点加速度逐渐增大的是() A B C D 4、如图所示，真空中O点处有一点电荷，在它产生的电场中有a、b两点，a 点的场强大小为E a，与ab连线成53°角，b点的场强大小为E b，与ab连线成37°角．关于a、b两点E a、E b及φa、φb的关系，正确的是() A．25E a＝9E b，φa>φb B．16E a＝9E b，φa<φb
C．9E a＝25E b，φa>φb D．9E a＝16E b，φa<φb 5、如图所示，匀强电场的场强大小为1×103 N/C，ab、dc与电场方向平行，bc、ad与电场方向垂直，ab＝dc＝4 cm，bc＝ad＝3 cm，则下述计算结果正确的是() A．a、b之间的电势差为4 000 V B．a、c之间的电势差为50 V C．将q＝－5×10－3 C的点电荷沿矩形路径abcda移动一周，电场力做的功为零 D．将q＝－5×10－3 C的点电荷沿abc或adc从a移动到c，电场力做的功都是－0.25 J 6、在空间有正方向水平向右、大小按如图所示的图线变化的电场，位于电场中A点的电子在t＝0时速度为零，在t＝1 s时，电子离开A点的距离大小为l.那么在t＝2 s时，电子将处在() A．A点B．A点左方l处 C．A点右方2l处D．A点左方2l处 7、(双选)如图所示，平行板电容器和恒定直流电源相连，箭头表示电流方向．下列说法正确的有() A．电容器正在充电 B．电容器正在放电 C．电容器两板间距离一定正在变大 D．电容器两板间距离可能正在变小
专题四 电场和磁场 一、电场和磁场中的带电粒子 1、知识网络 2、方法点拨： 分析带电粒子在电场、磁场中运动，主要是两条线索： （1）力和运动的关系。根据带电粒子所受的力，运用牛顿第二定律并结合运动学规律求解。 （2）功能关系。根据场力及其它外力对带电粒子做功引起的能量变化或全过程中的功能关系，从而可确定带电粒子的运动情况，这条线索不但适用于均匀场，也适用于非均匀场。因此要熟悉各种力做功的特点。 处理带电粒子在场中的运动问题应注意是否考虑带电粒子的重力。这要依据具体情况而定，质子、α粒子、离子等微观粒子，一般不考虑重力；液滴、尘埃、小球等宏观带电粒子由题设条件决定，一般把装置在空间的方位介绍的很明确的，都应考虑重力，有时还应根据题目的隐含条件来判断。 处理带电粒子在电场、磁场中的运动，还应画好示意图，在画图的基础上特别注意运用几何知识寻找关系。 3、典型例题 【例题1】如图1所示，图中虚线MN 是一垂直纸面的平面与纸面的交线，在平面右侧的半空间存在一磁感应强度为B 的匀强磁场，方向垂直纸面向外。O 是MN 上的一点，从O 点可以向磁场区域发射电量为+q 、质量为m 、速率为v 的粒子，粒子射入磁场时的速度可在纸面内各个方向。已知先后射入的两个粒子恰好在磁场中给定的P 点相遇，P 到O 的距离为L ，不计重力及粒子间的相互作用。 （1）求所考察的粒子在磁场中的轨道半径； （2）求这两个粒子从O 点射入磁场的时间间隔。 半径公式： qB mv R = 周期公式： qB m T π2= 带电粒子在电场磁场中的运动 带电粒子在电场中的运动 带电粒子在磁场中的运动 带电粒子在复合场中的运动 直线运动：如用电场加速或减速粒子 偏转：类似平抛运动，一般分解成两个分运动求解 圆周运动：以点电荷为圆心运动或受装置约束运动 直线运动（当带电粒子的速度与磁场平行时） 圆周运动（当带电粒子的速度与磁场垂直时） 直线运动：垂直运动方向的力必定平衡 圆周运动：重力与电场力一定平衡，由洛伦兹力提 供向心力 一般的曲线运动
高考物理试题——电场（课堂） （全国卷1）16．关于静电场，下列结论普遍成立的是( ) A ．电场中任意两点之间的电势差只与这两点的场强有关 B ．电场强度大的地方电势高，电场强度小的地方电势低 C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零 D ．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向 （全国卷2）17. 在雷雨云下沿竖直方向的电场强度为V/m.已知一半径为1mm 的雨滴在此电场中不会下落，取重力加速度大小为10m/,水的密度为kg/。这雨滴携带的电荷量的最小值约为（ ） A ．2 C B. 4 C C. 6 C D. 8 C （天津卷）5.在静电场中，将一正电荷从a 点移到b 点，电场力做了负功，则( ) A ．b 点的电场强度一定比a 点大 B ．电场线方向一定从b 指向a C ．b 点的电势一定比a 点高 D ．该电荷的动能一定减小 （天津卷）12.（20分）质谱分析技术已广泛应用 于各前沿科学领域。汤姆孙发现电子的质谱装置示意 如图，M 、N 为两块水平放置的平行金属极板，板长为 L ，板右端到屏的距离为D ，且D 远大于L ，O’O 为垂直 于屏的中心轴线，不计离子重力和离子在板间偏离O’O 的距离。以屏中心O 为原点建立xOy 直角坐标系，其中x 轴沿水平方向，y 轴沿竖直方向。 （1）设一个质量为m 0、电荷量为q 0的正离子以速度v 0沿O’O 的方向从O’点射入，板间不加电场和磁场时，离子打在屏上O 点。若在两极板间加一沿+y 方向场强为E 的匀强电场，求离子射到屏上时偏离O 点的距离y 0; 4 102s 3103m ?910-?910-?910-?910-
电场练习题 一、选择题 1.如图所示，在静止的点电荷 +Q 所产生的电场中，有与＋ Q 共面的 A 、B、 C 三点，且 B、 C 处于以＋ Q 为圆心的同一圆周上。设 A 、B、C 三点的电场强度大小分别为 E A、E B、E C，电势分别为φA、φB、φC，则下列判断正确的是 A. E A
第 1 页 共 61 页 2021年北京市高考物理专题复习：电场解析版 1．如图所示，一半径为R 的竖直光滑圆轨道与水平轨道平滑连接，水平轨道上有一轻质弹 簧，其左端固定在墙壁上，右端与质量为m 、电荷量为+q 的小物块（视为质点）接触但不相连，水平轨道AB 段光滑，BC 段粗糙且其长度L ＝3R ，倾斜轨道CD 段粗糙且与BC 段平滑连接，倾斜轨道所在区域有水平向右的匀强电场，场强大小E ＝等手今向左推小物块压缩弹簧至某一位置后静止释放小物块，小物块由AB 段进入圆轨道，通过圆轨道后在BC 段和CD 段上滑动，若小物块与BC 段和CD 段的动摩擦因数相同，倾斜轨道与水平面间的夹角θ＝37°．重力加速度为g ，取SIN37°＝0.6，COS37°＝0.8 （1）若小物块恰能通过圆轨道的最高点，求弹簧的弹性势能Ep ； （2）若小物块将弹簧压缩到弹性势能E p 2=143mgR ，释放后小物块在倾斜轨道能到达 的最高点为P ，在此过程中，小物块的电势能减少了△E p =43mgR ，求小物块在BC 段克 服摩擦力所做的功W ． 【解答】解：（1）小物块恰能通过圆轨道的最高点，则小物块重力完全充当向心力，根据牛顿第二定律： mg ＝m v 2R 代入数据得：v =√gR 根据能量的转化与守恒：E p ＝mg2R +12mv 2= 5mgR 2 （2）若弹簧的弹性势能为：E P2=143mgR ， 在电场中，设小物块在BC 段的位移为x ，则 △E 电＝qExcos θ 解得x =5R 2 小物块由A 到P 的全过程，由能量守恒定律，得 E P2+△E 电＝μmgl+μ（mgcos θ+qEsin θ）x+mgxsin θ 解得μ=34
上海市各区县2017届高三物理试题电场专题分类精编 一、选择题 1、（2017崇明第12题）如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一 带正电粒子以速度υA 向右经过A 点向B 点运动，经过一段时间后，粒子以速度υB 经过B 点，且υB 与υA 方向相反，不计粒子重力，下面判断正确的是 A ．A 点的场强一定大于B 点的场强 B ．A 点的电势一定高于B 点的电势 C ．粒子在A 点的速度一定大于在B 点的速度 D ．粒子在A 点的电势能一定小于在B 点的电势能 2、（2017虹口第5题）三个点电荷附近的电场线分布如图所示，c 是电量相等的两个负电荷连线的中点， d 点在正电荷的正上方，c 、d 到正电荷的距离相等，则（ ） （A ）c 点的电场强度为零 （B ）b 、d 两点的电场强度不同 （C ）a 点的电势比b 点的电势高 （D ）c 点的电势与d 点的电势相等 3、（2017虹口第8题）如图所示，一带正电的点电荷固定于O 点，两虚线圆均以O 为圆心。两实线分别为带电粒子M 和N 先后在电场中运动的轨迹，a 、b 、c 、d 、e 为轨迹和虚线圆 的交点，不计重力。下列说法中正确的是（ ） （A ）M 、N 均带负电荷 （B ）M 在b 点的速度小于它在a 点的速度 （C ）N 在c 点的电势能小于它在e 点的电势能 （D ）N 在从e 点运动到d 点的过程中电场力先做正功后做负功 4、（2017嘉定、长宁第8题）带电粒子仅在电场力作用下，从电场中a 点以初速度v 0进入电场并沿虚线所示的轨迹运动到b 点，如图所示，实线是电场线，关于粒子，下列说法正确的是（ ） （A ）在a 点的加速度大于在b 点的加速度 （B ）在a 点的电势能小于在b 点的电势能 （C ）在a 点的速度小于在b 点的速度 （D ）电场中a 点的电势一定比b 点的电势高 v A v B A B

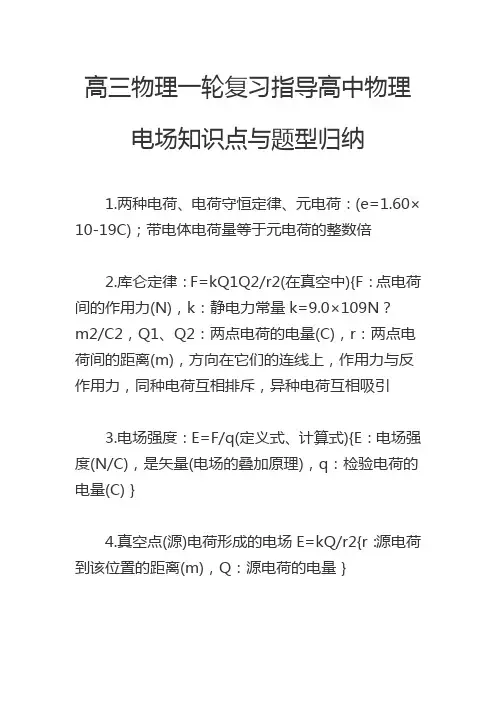

高三物理知识点总结电场 1.库仑定律：F=kQ1Q2/r2(在真空中){F:点电荷间的作用力(N)，k:静电力常量k=9.0109N?m2/C2，Q1、Q2:两点电荷的电量(C)，r:两点电荷间的距离(m)，方向在它们的连线上，作用力与反作用力，同种电荷互相排斥，异种电荷互相吸引｝ 2.两种电荷、电荷守恒定律、元电荷：(e=1.6010-19C);带电体电荷量等于元电荷的整数倍 3.电场强度：E=F/q(定义式、计算式){E:电场强度(N/C)，是矢量(电场的叠加原理)，q：检验电荷的电量(C)｝ 4.真空点(源)电荷形成的电场E=kQ/r2{r：源电荷到该位置的距离(m)，Q：源电荷的电量｝ 5.电场力：F=qE{F:电场力(N)，q:受到电场力的电荷的电量 (C)，E:电场强度(N/C)｝ 6.匀强电场的场强E=UAB/d{UAB:AB两点间的电压(V)，d:AB两点在场强方向的距离(m)｝ 7.电势与电势差：UAB=B，UAB=WAB/q=-EAB/q 8.电场力做功：WAB=qUAB=Eqd{WAB:带电体由A到B时电场力所做的功(J)，q:带电量(C)，UAB:电场中A、B两点间的电势差(V)(电场力做功与路径无关),E:匀强电场强度,d:两 点沿场强方向的距离(m)｝ 9.电场力做功与电势能变化EAB=-WAB=-qUAB(电势能的增量等于电场力做功的负值)
10.电势能：EA=qA{EA:带电体在A点的电势能(J)，q:电量 (C)，A:A点的电势(V)｝ 11.电势能的变化EAB=EB-EA{带电体在电场中从A位置到B位置时电势能的差值｝ 12.电容C=Q/U(定义式,计算式){C:电容(F)，Q:电量(C)，U:电压(两极板电势差)(V)｝ 13.平行板电容器的电容C=S/4kd(S:两极板正对面积，d:两极板间的垂直距离，：介电常数) 常见电容器〔见第二册P111〕 14.带电粒子在电场中的加速(V o=0)：W=EK或qU=mVt2/2，Vt=(2qU/m)1/2 15.带电粒子沿垂直电场方向以速度V o进入匀强电场时的偏转(不考虑重力作用的情况下) 类平垂直电场方向:匀速直线运动L=V ot(在带等量异种电荷的平行极板中：E=U/d) 抛运动平行电场方向:初速度为零的匀加速直线运动 d=at2/2，a=F/m=qE/m 注: (1)两个完全相同的带电金属小球接触时,电量分配规律:原带异种电荷的先中和后平分,原带同种电荷的总量平分; (2)电场线从正电荷出发终止于负电荷,电场线不相交,切线方向为场强方向,电场线密处场强大,顺着电场线电势越来越低,
电场 一、选择题(每小题6分,共54分) 1.(2020届广东六校第一次联考,5)如图,静电场中的一条电场线上有M、N两点,箭头代表电场的方向,则() A.M点的电势比N点的低 B.M点的电场强度大小一定比N点的大 C.正电荷在M点的电势能比在N点的大 D.电子在M点受到的电场力大小一定比在N点的小 2.(2019广东一模,21)(多选)如图所示,点电荷Q1、Q2固定于边长为L的正三角形的两顶点上,将点电荷Q3(电荷量未知)固定于正三角形的中心,Q1=Q2=+q。在正三角形第三个顶点上放入另一点电荷Q,且Q=-q,点电荷Q恰好处于平衡状态。已知静电力常量为k,不计各电荷受到的重力,下列说法正确的是() A.若撤去Q3,则Q将做匀加速直线运动 B.Q3的电荷量为-√3q 3 C.若不改变Q的电性,仅改变其电荷量,Q将不再受力平衡 D.若将Q1的电荷量改为-q,则Q受到的合力大小为2kq2 L2 3.(2020届珠海月考,8)如图所示,有两对等量异种电荷,放在正方形的四个顶点处,a、b、c、d 为正方形四个边的中点,O为正方形的中心,下列说法中正确的是() A.O点电场强度为零 B.a、c两点的电场强度大小相等、方向相反 C.将一带正电的试探电荷从b点沿直线移动到d点,电场力做功为零 D.将一带正电的试探电荷从a点沿直线移动到c点,试探电荷具有的电势能增大 4.(2019广州二模,21)(多选)水平放置的平行板电容器与电源相连,下极板接地。带负电的液滴静止在两极板间P点,以E表示两极板间的场强,U表示两极板间的电压,φ表示P点的电势。若电容器与电源断开,保持下极板不动,将上极板稍微向上移到某一位置,则() A.U变大,E不变,φ不变 B.U不变,E变小,φ降低 C.液滴将向下运动
高三物理第一轮复习电场专题回顾1 姓名班级 1、两个大小相同的小球带有同种电荷(可看作点电荷)，质量分别为m1和m2，带电量分别是 q1和q2，用绝缘线悬挂后，因静电力而使两悬线张开，分别与铅垂线方向成夹角α1和 α2，且两球同处于一水平线上，如右图，若α1＝α2，则下述结论正确的是：() A.q1一定等于q2 B.一定满足q1/m1=q2/m2 C.m1一定等于m2 D.必定同时满足q1=q2 m1=m2 (考查库仑定律的应用) 2.电场中有一点P，下列哪些说法是正确的：() A.若放在P点的检验电荷的电量减半，则P点的场强减半。 B.若P点没有检验电荷，则P点的场强为零。 C.P点的场强越大，则同一种电荷在P点受到的电场力越大。 D.P点的场强方向为检验电荷在该点的受力方向。 (考查E的决定因素及判断方法) 3.如图为静电场的一部分电场线的分布，下列说法正确的是：() A.这个电场可能是负点电荷的电场。 B.这个电场可能是匀强电场。 C.点电荷在A点受到的电场力比在B点时受到的电场力大。 D.负电荷在B点时受到的电场力的方向沿B点切线方向。 (考查电场线与E大小关系) 4.如下图，A、B两点电场强度相等的是：( ) A B C D (考查E为矢量还是标量) 5.两个可自由移动的点电荷分别放在A、B两外，如右图，A处电荷带正电Q1，B处电荷带 负电Q2，且Q2＝4Q1，另取一个可以自由移动的点电荷Q3放在AB直线上。欲使整个系 统处于平衡状态，则：( ) A.Q3为负电荷，且放于A左方 B.Q3为负电荷，且放于B右方 C.Q3为正电荷，且放于AB之间 D.Q3为正电荷，且放于B右方 (在系统中考查库仑定律) 6.如右图是表示在一个电场中的a、b、c、d四点分别引入检验电荷时，测得的检验电荷的 电量跟它所受电场力的函数关系图像，那么下列叙述正确的是：( ) A.这个电场是匀强电场 B.abcd四点的场强大小关系是E d＞E a＞E b＞E c C.abcd四点的场强大小关系是E a＞E b＞E d＞E c D.无法确定这四个点的场强大小关系 (E＝F/q，考查学生的综合分析能力) 7.在一个点电荷+Q的电场中，一群负离子恰好能沿着以点电荷为圆弧从a运动到b，如右图， 则这些负离子只具有相同的：( ) A.动能和电量 B.动量和电量 C.质量和速度 D.质量和电量 (在力学的基础上库仑定律的综合应用) 8.如下图所示为某电场中的一条电场线，在这条直线上有a、b两点，用Ea、Eb表示a、b 两处的场强大小，则：( ) A.a、b两点场强大小相同 B.电场线从a指向b，E a＞E b C.电场线是直线，且E a＝E b D.不知a、b附近的电场线分布，E a、E b的大小不能确定 (考查电场线的知识) 9.一个质量m=30g，带电量q＝-1.7×10-8c的半径极小的小球，用丝线悬挂在某匀强电场中， 电场线水平。当小球静止时，测得悬线与竖直方向成30°夹角，如右图，求该电场的场 强的大小，说明场强方向。（物体受力平衡分析库仑定律） 10.一粒子质量为m，带电量为+Q，以初速度v与水平方向成45°角射向空间匀强电场区域， 粒子恰作直线运动。求这匀强电场的最小场强的大小，并说明方向。 (考查E＝F/q F＝Eq，矢量。)
高三物理电场专题复习针对训练题 班级姓名学号 一、选择题： 1、如图是点电荷电场中的一条电场线，下面说法正确的是（B ） A．A点场强一定大于B点场强 B．在B点释放一个电子，将一定向A点运动 C．这点电荷一定带正电 D．正电荷运动中通过A点时，其运动方向一定沿AB方向 2、用6伏干电池对一个电容器充电时（B ） A．只要电路不断开，电容器的带电量就会不断增加 B．电容器接电源正极的极扳带正电，接电源负极的极板带负电 C．电容器两极板所带电量之和叫做电容器的带电量 D．充电后电容器两极板之间不存在电场 3、将电量为3×10-6C的负电荷,放在电场中A点,受到的电场力大小为6×10-3N,方向水平向右，则将电量为6×10-6C的正电荷放在A点，受到的电场力为（B ） A．1.2×10-2N，方向水平向右B．1.2×10-2N，方向水平向左 C．1.2×102N，方向水平向右D．1.2×102N，方向水平向左 4、在点电荷Q的电场中，距Q为r处放一检验电荷q，以下说法中正确的是（A ） A．r处场强方向仅由Q的正、负决定 B．q在r处的受力方向仅由Q的正、负决定 C．r处场强的正、负由场强零点的选择决定 D．r处场强的正、负由q的正、负决定 5、关于场强的概念，下列说法正确的是（C ） 6、关于电场强度和电场线，下列说法正确的是（D ） A．在电场中某点放一检验电荷后，该点的电场强度会发生改变 B．由电场强度的定义式E=F/q可知，电场中某点的E与q成反比，与q所受的电场力F成正比C．电荷在电场中某点所受力的方向即为该点的电场强度方向 D．初速为零、重力不计的带电粒子在电场中运动的轨迹可能不与电场线重合 7、a、b两个电容器，a的电容大于b的电容（A ） A．若它们的带电量相同，则a的两极板的电势差小于b的两极板的电势差 B．若它们两极板的电势差相等，则a的带电量小于b的带电量 C．a的带电量总是大于b的带电量
高三物理一轮复习，电场知识点总结 高三物理一轮复习，应该如何快速掌握知识点，灵活运用物理公式呢？三好网小编整理出高三物理一轮复习，电场知识点总结，希望能帮助高三生轻松应对一轮复习。 1.两种电荷、电荷守恒定律、元电荷：(e=1.60×10-19C)；带电体电荷量等于元电荷的整数倍 2.库仑定律：F=kQ1Q2/r2(在真空中){F：点电荷间的作用力(N)，k：静电力常量k=9.0×109N？m2/C2，Q1、Q2：两点电荷的电量(C)，r：两点电荷间的距离(m)，方向在它们的连线上，作用力与反作用力，同种电荷互相排斥，异种电荷互相吸引 3.电场强度：E=F/q(定义式、计算式){E：电场强度(N/C)，是矢量(电场的叠加原理)，q：检验电荷的电量(C)｝ 4.真空点(源)电荷形成的电场E=kQ/r2{r：源电荷到该位置的距离(m)，Q：源电荷的电量｝ 5.匀强电场的场强E=UAB/d {UAB：AB两点间的电压(V)，d：AB两点在场强方向的距离(m)｝ 6.电场力：F=qE {F：电场力(N)，q：受到电场力的电荷的电量(C)，E：电场强度(N/C)｝ 7.电势与电势差：UAB=φA-φB，UAB=WAB/q=-ΔEAB/q
8.电场力做功：WAB=qUAB=Eqd{WAB：带电体由A到B时电场力所做的功(J)，q：带电量(C)，UAB：电场中A、B两点间的电势差(V)(电场力做功与路径无关)，E：匀强电场强度，d：两点沿场强方向的距离(m)｝ 9.电势能：EA=qφA{EA：带电体在A点的电势能(J)，q：电量(C)，φA：A点的电势(V)｝ 10.电势能的变化ΔEAB=EB-EA{带电体在电场中从A位置到B位置时电势能的差值｝ 11.电场力做功与电势能变化ΔEAB=-WAB=-qUAB(电势能的增量等于电场力做功的负值) 12.电容C=Q/U(定义式，计算式) {C：电容(F)，Q：电量(C)，U：电压(两极板电势差)(V)｝ 13.平行板电容器的电容C=εS/4πkd(S：两极板正对面积，d：两极板间的垂直距离，ω：介电常数) 14.带电粒子在电场中的加速(Vo=0)：W=ΔEK或qU=mVt2/2，Vt=(2qU/m)1/2 15.带电粒子沿垂直电场方向以速度Vo进入匀强电场时的偏转(不考虑重力作用的情况下) 类平垂直电场方向：匀速直线运动L=Vot(在带等量异种电荷的平行极板中：E=U/d) 抛运动平行电场方向：初速度为零的匀加速直线运动d=at2/2，a=F/m=qE/m
2018年北京市高三高考物理复习专题——电场 1、一个点电荷从竟电场中的A 点移到电场中的B 点，其电势能变化为零，则（ ） A 、A 、 B 两点处的场强一定相等 B 、该电荷一定能够沿着某一等势面移动 C 、A 、B 两点的电势一定相等 D 、作用于该电荷上的电场力始终与其运动方向垂直 2、在静电场中（ ） A.电场强度处处为零的区域内，电势也一定处处为零 B.电场强度处处相等的区域内，电势也一定处处相等 C.电场强度的方向总是跟等势面垂直 D.沿着电场线的方向电势是不断降低的 3、一个初动能为E K 的带电粒子，沿着与电场线垂直的方向射入两平行金属板间的匀强电场中，飞出时该粒子的动能为2E K ，如果粒子射入时的初速度变为原来的2倍，那么当它飞出电场时动能为（ ） A 、4E K B 、4.25E K C 、5E K D 、8 E K 4、如图所示，实线为一簇电场线，虚线是间距相等的等势面，一带电粒子沿着电场线方向运动，当它位于等势面φ1上时，其动能为20eV ，当它运动 到等势面φ3上时，动能恰好等于零，设φ2=0，则，当粒子 的动能为8eV 时，其电势能为（ ） A 、12eV B 、2eV C 、10eV D 、0 5、如图所示，在两电荷+Q 1和-Q 2连线的延长线上有a 、b 、c 三点，测得b 点的场强为零。现将一个检验电荷+q 从a 点沿此直线经过b 点移到c 点，在次过程中检验电荷+q 的电势能变化情况为（ ） A 、不断增加 B 、不断减少 C 、先增加后减少 D 、先减少后增加 6、平行板电容器充电后与电源断开，负极板接地，在两极板之间有一个正电荷（电荷量很小）固定在P 点，以E 表示极板之间的电场强度，U 表示电容器两极板间的电势差，W 表示正电荷在P 点的电势能。若保持负极板不动， 将正极板移动到图中虚线位置，则（ ） A 、U 变小，E 不变 B 、E 变大，W 变大 C 、U 变小，W 变小 D 、U 不变，W 不变 7、一个金属小球，原来不带电，现沿球的直径延长线放置一个均匀的带电细棒MN ，如图所示。金属球上的感应电荷产生的电场在球内直径上 a 、 b 、 c 三点场强大小分别为E a 、E b 、E c ，三者相比（ ） A 、E a 最大 B 、E b 最大 · + +Q 1 -Q 2 。 。 。 a b c
高考物理复习专题——电场 1、如图所示，中央有正对小孔的水平放置的平行板电容 器与电源连接，电源电压为U 。将一带电小球从两小孔的 正上方P 点处由静止释放，小球恰好能够达到B 板的小孔b 点处，然后又按原路返回。那么，为了使小球能从B 板的小孔b 处出射，下列可行的办法是（ ） A.将A 板上移一段距离 B.将A 板下移一段距离 C.将B 板上移一段距离 D.将B 板下移一段距离 2、如图所示，A 、B 、C 、D 、E 、F 为匀强电场中一个正六边形的 六个顶点，已知A 、B 、C 三点的电势分别为1V 、6V 和9V 。则D 、E 、F 三点的电势分别为（ ） A 、+7V 、+2V 和+1V B 、+7V 、+2V 和-1V C 、-7V 、-2V 和+1V D 、+7V 、-2V 和-1V 3、质量为m 、带电量为-q 的粒子（不计重力），在匀强电场中的A 点以初速度υ0沿垂直与场强E 的方向射入到电场中，已知粒子到达B 点时的速度大小为2υ0，A 、B 间距为d ，如图所示。 则（1）A 、B 两点间的电势差为（ ） A 、q m U AB 232υ-= B 、q m U AB 232υ= C 、q m U AB 22υ-= D 、q m U AB 22 υ= （2）匀强电场的场强大小和方向（ ） A 、qd m E 2 21υ=方向水平向左 B 、qd m E 221υ= 方向水平向右 C 、qd m E 2212 υ= 方向水平向左 D 、qd m E 2212υ= 方向水平向右 4、一个点电荷从竟电场中的A 点移到电场中的B 点，其电势能变化为零，则（ ） A 、A 、 B 两点处的场强一定相等 B 、该电荷一定能够沿着某一等势面移动 C 、A 、B 两点的电势一定相等 D 、作用于该电荷上的电场力始终与其运动方向垂直 a P · m 、q 。 。 U + - E B ·
电场总结 1. 深刻理解库仑定律和电荷守恒定律。 （1）库仑定律：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。即： 其中k为静电力常量，k=9.0×10 9 N m2/c2 成立条件：①真空中（空气中也近似成立），②点电荷。即带电体的形状和大小对相互作用力的影响可以忽略不计。（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心间距代替r）。 （2）电荷守恒定律：系统与外界无电荷交换时，系统的电荷代数和守恒。 2. 深刻理解电场的力的性质。 电场的最基本的性质是对放入其中的电荷有力的作用。电场强度E是描述电场的力的性质的物理量。 （1）定义：放入电场中某点的电荷所受的电场力F跟它的电荷量q的比值，叫做该点的 电场强度，简称场强。这是电场强度的定义式，适用于任何电场。其中的q为试探电荷（以前称为检验电荷），是电荷量很小的点电荷（可正可负）。电场强度是矢量，规定其方向与正电荷在该点受的电场力方向相同。 （2）点电荷周围的场强公式是：，其中Q是产生该电场的电荷，叫场源电荷。 （3）匀强电场的场强公式是：，其中d是沿电场线方向上的距离。 3. 深刻理解电场的能的性质。 （1）电势φ：是描述电场能的性质的物理量。 ①电势定义为φ=，是一个没有方向意义的物理量，电势有高低之分，按规定：正电荷在电场中某点具有的电势能越大，该点电势越高。 ②电势的值与零电势的选取有关，通常取离电场无穷远处电势为零；实际应用中常取大地电势为零。 ③当存在几个“场源”时，某处合电场的电势为各“场源”在此处电场的电势的代数和。
