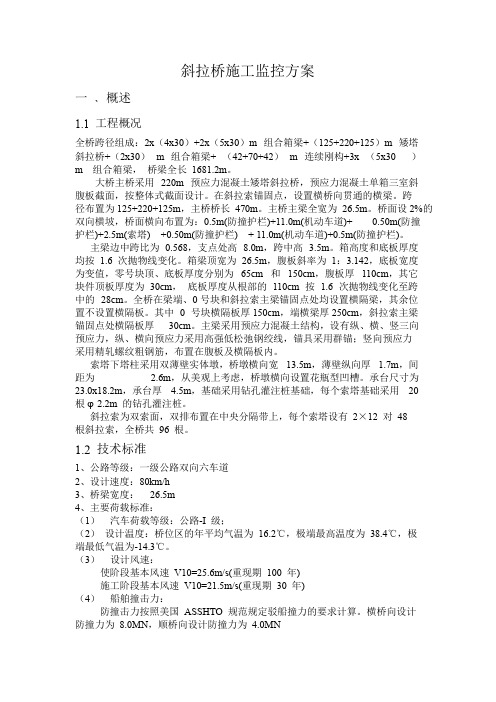

施工监控方案
.
施工监控方案
编制：刘海宽
复核：崔文涛
审核：唐国斌
目录
第一章工程概述 .....................................................................................
1.1 东运河桥工程概述 ...............................................................................
1.1.1 桥梁概况 (1)
1.1.2 主要技术标准 (1)
1.1.3 施工方法概述 (2)
1.2 西运河桥工程概述 ...............................................................................
1.2.1 桥梁概况 (2)
1.2.2 主要技术标准 (3)
1.2.3 施工方法概述 (3)
第二章监控的依据、目的、内容和方法 .................................................................
2.1 施工监控依据....................................................................................
2.2 监控目的和内容..................................................................................
2.3 施工监控方法....................................................................................
第三章监控仿真计算与分析方法 .......................................................................
3.1 施工过程仿真分析 ...............................................................................
3.1.1 有限元模型 (9)
3.1.2 仿真计算内容 (10)
3.2 计算分析方法 ....................................................................................
3.3 控制误差分析 ....................................................................................
3.4 各类误差处理方法 ................................................................................
3.5 结构设计参数识别 ................................................................................
3.6 控制的实时跟踪分析 ..............................................................................
3.7 索力调整的方法 ..................................................................................
第四章施工监测工作方案 ..............................................................................
4.1 线形监测 ........................................................................................
4.1.1 索塔轴线偏移测量 (20)
4.1.2 主梁线形测量 (21)
4.1.3 线形监测设备 (23)
4.2 应力监测 ........................................................................................
4.2.1 索塔应力监测 (24)
4.2.2 主梁应力监测 (25)
4.2.3 传感器的选择与埋设 (27)
4.2.4 应力监测流程与注意事项 (29)
4.3 索力测试 (29)
4.4 温度测试 (31)
4.5 支架变形监测 (33)
4.6 其他监测内容 (34)
4.7 基础资料收集与分析 (34)
4.8 施工控制精度 (35)
第五章施工监控工作重点与难点 (37)
5.1 支架现浇施工特点 (37)
5.2 施工监控工作重点 (37)
5.3 施工监控工作难点 (39)
第六章施工监控工作组织 (41)
6.1 施工监控组织流程 (41)
6.2 施工监控协调与分工 (41)
6.3 文件传递与提交 (42)
第七章质量保证及安全措施 (45)
7.1 质量保证措施 (45)
7.2 人员与仪器设备 (47)
7.3 人员安全保障措施 (49)
7.4 施工监控安全预警 (49)
7.5 应急预案与处理措施 (50)
第八章荷载试验及运营期健康监测建议 (52)
8.1 荷载试验 (52)
8.2 运营期健康监测建议 (52)
附表 (54)
第一章工程概述
1.1 东运河桥工程概述
1.1.1 桥梁概况
郑州市郑东新区北三环跨东运河桥西接北三环路-龙翔三街交叉口，东接北
三环路-朝阳路交叉口，跨越东运河。桥梁总长272m，设计起点桩号K4+652.175，
终点桩号K4+924.180，左右分幅布置。
东运河桥主桥设计为独塔双索面预应力混凝土斜拉桥，采用塔墩梁固结体系，主桥跨径布置为（80+112）m，分左右两幅，左右幅镜像对称，两幅桥之间为已竣工的北三环下穿隧道。左幅桥宽29.5m、右幅桥宽27.0m，梁高均为2.8m。斜拉索索体采用环氧喷涂钢绞线成品索，在塔身内设置鞍座，梁端张拉。北三环跨东运河桥左幅立面布置如图1.1 所示。
图 1.1 北三环跨东运河桥立面图(左幅)
1.1.2 主要技术标准
（1）桥梁设计基准期：100 年。
（2）桥梁设计荷载：城-A 级，人群荷载按规范取值。
（3）桥梁结构设计安全等级：一级。
（4）环境类别：Ⅱ类。
（5）地震烈度：抗震设防烈度7 度，地震动峰值加速度为0.15g。
（6）设计速度：60km/h。
（7）桥梁横坡：车行道、非机动车道及慢行系统-向外1.5%；
人行道-向内1.5%。
（8）防撞等级：车行道设防撞护栏，防撞等级：SB,SBm。
（9）桥面防水等级：Ⅰ级。
1.1.3 施工方法概述
本桥主梁采用满堂支架现浇施工，索塔拟采用爬模法施工。主要施工步骤为：（1）四通一平，施工队伍进场；
（2）全桥桩基础及承台施工，搭设主梁施工支架，支架预压；
（3）施工主塔下塔柱；
（4）施工主桥墩顶段：立模板、绑扎钢筋、浇注箱梁混凝土；同时施工桥塔上塔柱；中间引桥箱梁与主桥箱梁可同步施工；
（5）施工主塔两侧余下部分主梁，完成后张拉箱梁横、纵向预应力；同步继续施工索塔直至桥塔封顶；满堂支架施工引桥；
（6）同步安装斜拉索，逐根分级对称张拉斜拉索至设计索力，主梁脱架；安装塔上避雷设施；
（7）拆除主塔吊机（或支架）；拆除河中施工支架；
（8）施工桥面系及附属设施；清理河道，荷载试验，作通车准备。
1.2 西运河桥工程概述
1.2.1 桥梁概况
郑东新区龙湖区北三环跨西运河桥梁工程位于郑东新区龙湖地区北三环与众意路交叉口西侧，跨越西运河，是北三环道路工程东延段的一部分，位于规划的龙湖半岛西南侧。桥梁平面位于直线上，最大纵坡-1.83%。桥梁设计起点桩号K1+906.00，终点桩号K2+133.00，桥梁全长227m。
本桥设计为独塔双索面预应力混凝土斜拉桥，采用塔墩梁固结体系，跨径布置为（40+109+70）m，分左右两幅，左右幅镜像对称，两幅桥之间为已竣工的北三环下穿隧道。左幅桥宽29.0～24.5m、右幅桥宽26.5～22.0m，梁高均为2.5m。斜拉索采用高密度聚乙烯护套无粘结预应力钢绞线成品索。本桥基础均采用钻孔灌注摩擦桩。北三环跨西运河桥左幅立面布置图如图1.2 所示。
图 1.2 北三环跨西运河桥立面图(左幅)
1.2.2 主要技术标准
（1）桥梁设计基准期：100 年。
（2）桥梁设计荷载：城-A 级，人群荷载：2.4kN/m2。
（3）桥梁结构设计安全等级：一级，重要结构。
（4）环境类别：Ⅱ类。
（5）地震烈度：地震烈度为7 度，地震动加速度峰值为0.15g。
（6）设计速度：60km/h。
（7）桥梁横坡：车行道、非机动车道及慢行系统-向外1.5%
人行道-向内1.5%
（8）防撞等级：机动车道两侧护栏采用SB 级。
（9）风荷载：运营期100 年重现期设计基本风速28.7m/s；
施工期20 年重现期设计基本风速25.3m/s。
1.2.3 施工方法概述
1、主塔及基础施工顺序
（1）主塔
a、平整场地；
b、桩周注
浆；
c、桩基钻孔施工，边钻孔边下放钢护筒，浇筑桩基混凝土；
d、开承台基坑
，切割承台以上多余钢护筒，平整基底并夯实；e、浇筑承台垫层混凝，绑扎承台钢筋，浇筑承台混凝土；f、绑扎承台钢筋，浇筑承台混凝土；
g、浇筑塔墩混凝土；h、爬模法浇筑上塔柱混凝土
。
（2）辅助墩a、平整场地
；b、桩周注浆；
c、开挖承台基坑，平整基底并夯实，施工钻孔桩；
d、浇筑承
台垫层混凝土，绑扎承台钢筋，浇筑承台混凝土；e、施工墩
身。
（3）桥台
a、平整场地；
b、打入桩基桩护筒（边跨桥台），
施工钻孔桩；c、绑扎盖梁钢筋，浇筑盖梁混凝土；
d、待主梁预应力张拉完毕后，浇筑背墙及耳墙混凝土。2、主
梁
（1）主梁0#段与主塔横梁同步采用满堂支架施工，主要施工步骤如下：a 、支架预压，消除非弹性变形；b、立模现浇混凝土，由支架两端向中间对称浇筑；c、0#段节段的混凝土养护，特别注意主梁和横梁等被模板封闭的部分养护，
在养护混凝土的初始结硬过程中，不得对被养护的混凝土有扰动（在主梁混凝土施工中均按此要求）；
d、待混凝土强度达到设计强度的95%以上时，张拉横梁预应力钢束。
（2）主梁阶段施工采用满堂支架。主要施工步骤如下：a、支架预压，消除非弹性变形；b、由桥塔向两侧立模逐段现浇主梁混凝土；
浅谈斜拉桥施工控制方法与发展 发表时间：2016-06-29T10:53:37.043Z 来源：《基层建设》2016年5期作者：曾余清[导读] 另外通过适时的检测可以了解关键测点，断面的内力和变形，为桥梁的施工能顺利的进行保驾护航。 攀枝花学院土木与建筑工程学院攀枝花市 617000 摘要：施工监控的目的就是消除误差[5]，使桥梁能够安全的合龙，使结构的受力在可以控制范围以内，在施工和运营中不发生过大的挠度和变形，避免对桥梁结构产生重大影响的错误。另外通过适时的检测可以了解关键测点，断面的内力和变形，为桥梁的施工能顺利的进行保驾护航。 关键词：斜拉桥；施工监控；方法；发展 一、斜拉桥合龙施工与控制的重要性和发展情况 斜拉桥超静定次数高，结构非线性特征明显，而且施工阶段的内力和线形对成桥以后的内力和线形的影响也很大，再加上合龙时候可能会伴有结构体系的转换，施工难度大，内力和线形的变化也比较复杂，难以控制。为了保证施工中机构的安全，稳定性，和消除那么多的不安全和不确定因素，达到安全合龙。斜拉桥的施工监测与控制已经成为了大跨度斜拉桥建造工作中很重要的一部分。 我国对桥梁合龙控制技术方面的研究起步较晚[5]，20世纪50年才开始关注施工中的结构内力和线形的控制。1982年首次运用国外控制理论建成了上海柳港大桥，在建设中进行了梁挠度进行计算和控制，以及索塔偏位的监测控制。从此我国拉开了现代桥梁施工控制理论的研究序幕。上世纪八十年代后期初步形成了斜拉桥施工监测与控制的完整理论和系统。控制分析的方法是对桥梁的施工进行软件模拟，按照桥梁施工的实际施工步骤施加工况，或者按照设计的成桥状态步步倒拆，来分析结构的受力，并且通过现代的监测技术，对实测数据和理论研究数据对比分析，桥梁诸多参数的识别和估计，对桥梁的结构内力和线形按照理想状态进行了控制和调整，实现了施工和控制的良好配合。最后达到了内力和线型的控制目标。使得施工的时候有目标可参，施工监测与控制理论用于本桥取得的巨大成功，也为以后桥梁的施工控制的发展走出了最艰难的一部，里面的控制方法，计算方法以及监测方法都促进这桥梁更高，更大，跨域能力更强的方向发展，之后我们也出现了世界上跨度领先，技术领先的桥梁。这些桥梁的成功在于有更先进的施工方法和施工控制理论[3]。 近年来，随着施工技术的不断完善，施工监测和控制手段越来越多，斜拉桥施工控制的研究在我国取得了一定的进展，发展到现在形成了比较成熟的理论，按设计—施工控制理论计算—施工—监测—参数识别—预报的程序[2]，对桥梁的施工全过程以及运营过程进行了监测控制。 在未来，斜拉桥控制技术在随着有限元软件技术的进步会逐渐的成熟，完善。随着计算水平的提高，高强度材料的研发，以后的桥梁肯定会朝着跨度大，自重轻的方向发展，同时给施工带来的难度会更大，所以对单索面斜拉桥的施工技术，施工监控技术的自动化，精确化研究就显得非常重要。 二、斜拉桥施工控制的方法和发展 根据桥梁的施工方法，桥梁施工难度，以及设计等级的不同，可以选择不同的控制手段。常见的施工控制方法，主要有：开环控制（确定性控制），（反馈控制）闭环控制，以及自适应控制[3]。 ⑴开环控制 在控制之前预先建好桥梁的有限元模型，然后根据模型计算出成桥阶段荷载作用下的理想内力和变形。并且根据施工步骤计算出结构的预拱度，最后就是施工单位按照既定的预拱度进行施工。这种控制比较简单，它不用考虑施工过程中桥梁的实际受力状态。这是早期桥梁施工控制的方法，这种方法也可以用在中小型桥梁的施工控制中[3]。 ⑵闭环控制 在很多大跨度桥梁的实际控制中，开环控制已经不能满足控制的精度的时候，是很难达到控制精度的。在复杂的桥梁结构施工时，结构状态误差的影响会随着施工的进行而越来越大[5]，这些参数误差会慢慢叠加起来。可能会导致桥梁合龙以后的成桥状态与设计的几何线形和内力出现较大的偏差。 为了解决这样的误差，我们又想到了在施工中把测量的状态与理论的状态做比较，把上一阶段的结构状态作为下一阶段的初态的叠代。这样的控制把结构的实际状态经反馈计算来确定而形成了一个闭环反馈系统[3]。 ⑶自适应控制 自适应控制是现代控制中常用的方法，比较适合大跨度和复杂结构桥梁的控制，自适应控制系统在闭环控制的基础上分析了计算参数与实际参数之间有偏差，然后通过对参数的估计和修正，并且将识别以后的参数用于下一节段的实时结构分析、重复循环，经过若干个施工阶段以后就会使得参数的取值趋于合理，使得软件模拟计算更适应于实际情况[3]。 国内外施工控制的技术发展还不完善，还有待进一步的研究，以上主要的控制方法都有没考虑到或者存在不合理之处。随着软件技术和计算机技术，以及新型材料的发展，桥梁设计和施工的要求也越来越高，桥梁的线形也成为了衡量一座桥好坏的标准之一，桥梁控制的方法和重点也应该在创新中不断的发展和完善。比如监控测量仪器更精密，测量更准确。另外数据采集更接近实际。其次是监控测量的自动化程度的提高，也会给施工监控的精度带来新进步。未来为了适应桥梁的发展要求，自动化科学化的控制方法是工程施工控制的发展方向[6]。 结语：随着软件技术和计算机技术，以及新型材料的发展，监控测量仪器更精密，测量更准确，数据采集更接近实际，监控测量的自动化程度的提高，也会给施工监控的精度带来新进步。未来为了适应桥梁的发展要求，自动化科学化的控制方法是工程施工控制的发展方向 参考文献： [1]刘士林.斜拉桥 [M].北京：人民交通出版社，2002 [2]韦远思.浅论桥梁施工质量的控制[J].科技资讯，2010，（27）. [3]徐君兰.大跨度桥梁施工控制[M].北京：人民交通出版社，2000
大跨度预应力混凝土斜拉桥施工监控方法及内容 发表时间：2016-04-05T14:40:42.500Z 来源：《基层建设》2015年21期供稿作者：王兴球[导读] 中山市地方公路管理总站大桥合龙精度高，建成后大桥线形优美，成桥线形与设计目标线形吻合一致。 中山市地方公路管理总站 摘要：以大南沙特大斜拉桥为背景，根据斜拉桥的结构特点确定施工控制内容，通过对几何变形、索力、应力和温度的监测确保施工的顺利进行。 关键词：斜拉桥；施工工艺；索力；应力监测；施工控制 Abstract：Using Nansha Xiaolan River cable-stayed bridge as the background，according to the structural characteristics of cable-stayed bridge，based on the supervisory control of geometric deformation，cable force，stress and temperature to insure the construction process. Keywords：cable-stayed bridge；construction technology；cable force；stress monitoring；construction control 一、工程概况 大南沙特大桥主桥为（90+200+90）m三跨双塔双索面预应力混凝土梁斜拉桥，全长380m。为单向行驶右幅桥，斜拉索布置在主梁两侧成空间双索面。桥幅布置为：（1.2m索带）+（0.5m防撞护栏）+（14.5m车行道）+（0.5m防撞护栏）+（1.2m索带）=全桥总宽17.9m。主梁采用预应力混凝土肋板式结构，主梁纵向按全预应力砼结构设计，横梁按部分预应力砼A类构件设计，桥面板按钢筋砼构件设计。为确保该施工阶段的安全与质量，必须对其整个施工过程进行有效监测，才能获得理想的测试结果。 二、施工控制 监控过程是与施工一一对应的。在各施工阶段中，通过各项测试取得反结构态的各种参数，和理论设计值相比较，发现偏离，采取相应措施及时纠偏，防止误差积累，所以监控过程是以理论设计值为基准的维持动态平衡的过程。其测试内容包括：施工记录，线形测量，索力测量，温度场测量，应力应变测量和高程测量。下面文章将分别讲述各项测试内容。 三、几何变形监测 几何形态监测的目的主要是获取（识别）已形成的结构的实际几何形态，其内容包括标高、跨长、结构或拉索的安装位置、结构变形或位移等。它对施工控制、预报非常关键。 目前用于桥梁结构几何形态监测的主要仪器包括水准仪、经纬仪、全站仪等。通常采用测距精度和测角精度不低于规定值（如±（2mm+2ppm）和±2’’）的全站仪并结合固定高亮度发光体照准目标作为需要全过程动态跟踪监测的三维几何形态参数（如索塔位置、主索鞍位置、主缆索和加劲梁线形、索夹位置等；斜拉桥索塔位置、斜拉索锚固位置、加劲梁平面位置（线形）等；桥梁中轴线线形、连续刚构桥墩位、悬臂施工主梁的平面位置等）的监测手段；采用精密水准仪和全站仪测量等作为一般的标高、变形（位）等的监测手段。 为确保桥梁施工放样和几何控制的精度，施工现场一般都建立有高精度的施工平面和高程控制网。在上述控制网的基础上，根据结构几何形态参数监测工作的可实现性和现场操作便利性要求，在进行局部控制网优化处理后，便可形成一个形变监测控制网，并以此作为结构几何形态参数监测的控制基准。形变监测控制网的精度满足设计、规范以及施工控制本身的要求。可以对监控控制点进行加密其精度确保满足施工监控的要求。 中山大南沙特大桥主梁线形控制实施过程如下：在悬臂施工过程中，通过施工控制计算预测，对各悬臂梁段的施工同步发布立模标高预拱度指令，指示下一阶段主梁预抬高度、做好挂篮变形等的施工测量工作，同步应力测试工作；实时施工误差分折、参数调整等，在整个悬臂浇筑期间，监控组共发布节段立模标高控制指令多份。 经过现场分析，每经过一个节段，都要准确的对建成的模型进行分析和计算模型对照，利用模糊模型预测机制，得出下个节段的理论应该的预拱度。 这一计算工作在桥梁整个施工过程中需要实时调整这些调整既包括各个直接的实时测贵参教也包括根据实侧数据通过反位分析等而得的辨识参数，还要视实际施工情况对计算模型、计算方法及计算内容等做出调整。 四、索力监测 大跨度桥梁采用斜拉桥、悬索桥等缆索承重结构越来越广泛，特别是跨径在500m以上时基本上是斜拉桥、悬索桥一统天下。斜拉桥的斜拉索、悬索桥主缆索及吊索索力是设计的重要参数，也是施工监控实施中需要监测与调整的施工控制参数之一。索力量测效果将直接对结构的施工质量和施工状态产生影响。要在施工过程中比较准确地了解索力实际状态，选择适当的量测方法和仪器，并设法消除现场量测中各种误差因素的影响非常关键。可供现场索力量测的方法目前主要有以下几种：（1）压力表量测法（2）压力传感器量测法（3）磁通量法（4）光纤光栅法（5）振动频率量测法。 4.1.施工要点 在实施振动频率法量测索力时，由于实际索股的振动是复杂的，即便是采用人工激振的方法也不一定能激发出索股基频的自由振动，而随机环境的激振更使索股产生复合振动，同时索股的刚度、挠度、斜度、温度对测量频率也是有一定的影响，因此，需在随机信号测量与处理技术基础上，对环境随机激振的振动信号进行测量与处理分析，获得被测索股的频率参数，再进行索力的分析计算，并进行数据对比分析，获得不同长度索股的修正系数，然后再进行大量的索力量测。 4.2.索力调整 斜拉桥成桥恒载索力将直接决定其内力分布，索力的合理与否是衡量设计优劣的重要标准之一。通过斜拉桥索力优化，可以得到合理的成桥索力，称之为设计索力。然而，设计索力还必须通过施工来实施。一般情况下，斜拉索是在不同的施工阶段逐根进行张拉安装的。在每一个施工阶段中，如何确定当前拉索的张拉力，以确保施工完毕时所有斜拉索的索力都达到设计索力，就是确定斜拉索施工张拉力的任务。确定斜拉桥施工张拉力的方法有：（1）倒退分析法（2）正装迭代法。
第一节主塔施工专项方案 一、编制说明与依据 索塔是斜拉桥的一个重要组成部分，同时又是斜拉桥的主要受力构件，除自重引起的轴力外，还有水平荷载以及通过拉索传递给塔的竖向荷载（活载）和水平荷载。索塔施工在斜拉桥施工中有着很重要的地位，从造价方面看，索塔占总造价的20%左右；从建设工期看，索塔施工约占总工期的1/3。 鉴于索塔施工的重要性，项目技术组认真广泛收集有关资料、认真领会设计意图、熟悉暂有的合同条款和技术规范的基础上，依据前期《实施性施工组织设计》以及《主塔初步施工方案》评审与研讨时专家提出的意见与建议开展编制工作。本方案主要参照以下几项资料进行编制： 1、《温州市永嘉县瓯北大桥工程桥梁工程施工图》； 2、《公路桥涵施工技术规范（JTG/T F50-2011）》； 3、《城市桥梁工程施工与质量验收规范（CJJ2-2008）》； 4、《温州市永嘉县瓯北大桥实施性施工组织设计》； 5、《斜拉桥建造技术（人民交通出版社）》； 6、《新编桥梁施工工程师手册（人民交通出版社）》； 7、《路桥施工计算手册（人民交通出版社）》； 8、《大体积混凝土施工规范实施指南（中国建筑工业出版社）》； 9、《大体积混凝土温度应力与温度控制（中国水利水电出版社）》； 10、《桥梁施工常用数据手册（人民交通出版社）》； 11、《现代大型斜拉桥塔梁施工测控技术（科学出版社）》。 二、工程概况 2.1概述 瓯北大桥主桥为独塔双索面叠合梁斜拉桥，其跨径组成为150m+125m=275m。索塔为钢筋砼钻石型索塔，包括上塔柱、下塔柱和下横梁，砼强度等级为C55。塔座与首节塔柱一起浇注，塔座采用C55聚丙烯纤维混凝土。主塔构造如图2.1.1所示。
岱山高亭至江南公路段 江南大桥主桥施工监控总结报告 上海同济建设工程质量检测站 同济大学桥梁工程系 二○○八年八月
目录 1 江南大桥施工监控系统建立的基本原理 (1) 1.1概述 (1) 1.2施工监控系统的基本原理 (3) 1.3施工控制技术 (4) 1.3.1 同步模拟施工过程仿真计算 (4) 1.3.2 多段拱肋拼装扣索张力调整技术 (4) 1.3.3 结构线形及桥面高程预测技术 (5) 2 江南大桥施工监控系统的主要任务 (6) 2.1施工控制的主要任务 (6) 2.2施工监测的主要任务 (7) 3 江南大桥施工监控系统实施大纲 (9) 3.1江南大桥现场监测系统的建立细则 (9) 3.1.1应力应变的现场监测 (9) 3.1.2吊杆张拉力的现场监测 (14) 3.1.3 监测系统现场安装的配合 (14) 3.2江南大桥现场控制分析系统的建立细则 (14) 3.2.1 江南大桥施工控制分析方法 (14) 3.2.2主桥结构施工状态的现场模拟分析 (16) 3.2.3现场测试与现场计算分析调整 (16) 3.2.4关键部位的应力及变形跟踪 (16) 3.2.5主桥结构现场稳定分析 (17) 3.3江南大桥现场监控系统的工作流程 (18) 3.3.1 现场监测系统信息的管理 (18) 3.3.2 现场计算分析系统信息的管理 (19) 3.3.3施工状态的预报及综合分析 (19) 4 江南大桥施工监控系统施工期报告汇总 (20) 5 江南大桥施工期结构工作状态总结 (86) 5.1主要承重结构的工作状态 (86) 5.2吊杆张力监测成果 (90) 6 江南大桥施工监控系统工作结论 (93)
8 xx斜拉桥施工方案 根据施工整体部署，斜拉桥分南、北两岸对称施工，上、下游幅（两幅的间距为）基本上并列施工。 南岸（北仑侧）工区负责施工的范围为：D o、D i、D2墩位范围的工程；北岸（镇 海侧）工区负责施工的范围为：D3、D4、D5墩位范围的工程。 索塔、主梁及斜拉索施工处于关键线路上，辅助墩、过渡墩、边跨支架段作为非关键工程，可根据关键线路上的工程进度，来确定其经济的开工日期、完工日期。 8.1索塔施工 8.1.1整体方案概述 8.1.1.1基本构造 索塔为双菱形联塔，可分为上游幅索塔、下游幅索塔，每幅索塔有内塔肢、外塔肢两个塔肢，塔肢高度上可分为下塔柱、中塔柱、上塔柱，连接内、外塔肢的结构有塔座、下横梁、上横梁。塔座采用C40纤维混凝土，下塔柱第1m高度内采用C50纤维混凝土，索塔其他部位采用C50混凝土。 塔肢（纵桥向）宽度由塔顶7.0m单斜率变化到塔底。 索塔一般构造图 塔肢（横桥向）宽度：中、上塔柱基本宽度为，为单箱单室横截面；单幅索塔的上塔柱内、外塔肢连成一体，形成单箱三室横截面；上、下游幅索塔的内塔肢在下横梁中线以上、以下范围内连成一体，形成实体断面（或者单箱小二室横截面）；下塔柱由4.0m双斜率（塔肢内外侧面斜率不同）变化至塔座顶面的，为单箱单室横截面。 索塔上斜拉索锚固段设水平预应力钢绞线束来平衡斜拉索产生的水平力，预应力在上横梁及其以上高度的索塔内呈“井”字，锚固在索塔外表面；预应力在上横梁以下段呈“ U”型布置，锚固在索塔塔壁内。
8.1.1.2施工工艺流程图 索塔总体施工工艺流程图 8.1.1.3索塔分段、模板体系、基本工期 索塔分节示意图（含中、上塔柱脚手架） 塔柱总工期为：360d = 325d + 35d特别因素 8.1.1.4塔吊、电梯、砼泵管、水电布设，各种预埋件 8.1.141 塔吊 每个索塔选用1台波坦MC170A塔吊（臂长55m,起重量19kN;最大起重量80kN , 在范围内）安装在左右幅的中间、1台QTZ6015塔吊（臂长35m,起重量35kN ;最大起重量100kN，在范围内）安装在边塔柱的外侧，整个索塔都处于吊装范围内，两台塔吊安装高度分别为159m （塔柱高度）、149m。斜爬电梯安装在另一外塔肢的外侧。 制定塔吊台风期安全技术方案
2010年11期(总第71期 )作者简介：罗庆湘（1981-），男，重庆人，工程师，主要从事高速公路建设与管理。 1工程概况 江肇西江特大桥主桥共四个主塔，塔号为29#～32#塔，主塔为独柱式刚劲混凝土结构，截面为八边形，并在顺桥上刻有0.1m ，宽0.7m 的景观饰条。主塔高度为30.5m （含索顶以上4m 装饰段），主塔截面等宽段顺桥向宽5m ，横桥向宽2.5m ；塔底5m 范围，顺桥向厚为5m ，横桥向由2.5m 渐变到3.1m 。 图1主塔一般构造图 本桥斜拉索采用扇形布置，梁上间距4m ，塔上间距0.8m ，拉索通过预埋钢导管穿过塔柱，在主梁上张拉。斜拉索采用Φs 15.2mm 环氧涂层钢绞线斜拉索，标准强度为1860MPa ，斜拉索规格分别为43-Φs 15.2mm 和55-Φs 15.2mm ，采用钢绞线拉索群锚体系。斜拉索为单索面双排索，布置在主梁的中央分隔代处，全桥共128 根斜拉索。钢绞线外层采用HDPE 护套。减振装置及锚具采用斜拉索专用材料。 2施工方案简介 主塔分六节施工，其中最大施工节段为5.4m ；主塔内设劲性骨架，用于钢筋和索鞍定位；模板施工采用无支架翻模施工，模板采用定型钢模板，均设有阴阳缝，由模板厂加工,现场拼装。考虑到主塔外观，该主塔模板不采用对拉杆在塔身中间穿过来固定模板，而采用桁架式模板翻模施工，塔吊辅助翻模。 3主塔施工流程 图2主塔施工流程 江肇西江特大桥矮塔斜拉桥主塔施工方案 罗庆湘，闫化堂 （广东省长大公路工程有限公司，广东 广州 510000） 摘 要：江肇西江特大桥主塔为独柱式刚劲混凝土结构，截面为八边形；主塔高度为30.5m ，主塔截面等宽段顺 桥向宽5m ，横桥向宽2.5m ；本桥斜拉索采用扇形布置，梁上间距4m ，塔上间距0.8m ；拉索通过预埋钢导管穿过塔柱；采用C60混凝土。本文介绍了江肇西江特大桥主塔施工方案，重点介绍了劲性骨架设计及施工、索鞍定位以及混凝土防裂等。 关键词：矮塔斜拉；主塔；施工方案中图分类号：U44 文献标识码： B 265
昆明两面寺立交连接寺瓦路工程 既有桥梁施工监控监测方案 中铁西南科学研究院有限公司 2015年5月
目录 1 工程概况 (2) 项目概况 (2) 施工监控监测主要依据 (3) 2 施工监控监测的目的 (4) 3 施工监控工作计划 (4) 4 本项目施工监控的主要内容 (5) 5施工监控监测方法 (5) 仿真计算分析 (5) 既有桥梁变位监测 (6) 施工异常情况的对策 (13) 6 监控技术方案保证措施 (13) 7 施工监控技术质量保证体系 (14) 8安全、文明及环保施工监控量测措施 (15)
1 工程概况 项目概况 两面寺立交连接寺瓦路工程位于昆明市盘龙区。现状两面寺立交是连接虹桥路与绕城高速的互通式立交，其中虹桥路呈东西走向，绕城高速呈南北走向。虹桥路为城市主干路，双向6车道，设计车速60km/h。绕城高速相当于昆明四环，允许货车全日通行，主要承担过境交通流量转换功能，双向6车道，设计车速80km/h。寺瓦路起于虹桥路，止于两面寺立交，是一跳贯通昆明东二环与东三环的重要城市主干路，双向6车道，设计车速40km/h。现状两面寺立交缺少右转入寺瓦路的匝道，为完善立交功能，解决两面寺立交桥底交通拥堵问题，本工程新建3条定向匝道实现虹桥路、绕城高速与寺瓦路的快速连接。 两面寺立交连接寺瓦路工程的桥梁布置如下： 立交分为三层，地面层为改造拓宽的寺瓦路辅导和线位调整后的寺瓦路连接线，寺瓦路拓宽需要在既有桥左侧新建一座跨径20m，桥宽的的预制空心板桥；因寺瓦路连接线线位调整，需新建一座跨径20m，桥宽11m、的预制空心板桥跨越凤凰河。 地上一层为虹桥路、绕城高速右转寺瓦路的高架A匝道，虹桥路拓宽，新增开口汇入绕城高速左转进入市区的匝道，然后通过绕城高速左转匝道直接分流进入寺瓦路。A 匝道桥桥宽8m桥长，引道长度。桥梁结构为现浇预应力混凝土连续箱梁。 地上二层为寺瓦路上虹桥路高架B匝道和绕城高速的高架C匝道。B匝道桥桥宽主要为10m和8m两种（其中有一联变宽），桥长，引道长度为。桥梁结构除上跨虹桥路采用一联37+60+37m的钢混叠合梁外，其他的为现浇预应力混凝土连续箱梁。C匝道桥桥宽均为8m，桥长153m，桥梁结构为现浇预应力混凝土连续箱梁。
南阳市光武大桥建设工程 斜拉索挂索、张拉专项施工方案 中铁十五局集团 南阳市光武大桥建设工程项目经理部 二0一二年三月
一、工程概况 光武大桥采用两联80+80m单塔双索面斜拉桥，塔高34.21米。全桥采用现浇预应力混凝土连续梁。斜拉索为双索面，每个箱梁中央布置一个索面，横桥向对称布置在索区里。斜拉索直接穿过中腹板锚固于箱梁底面。斜拉索在梁上索距为8.0m；塔上索距2.05m，等间距布置。拉索的水平倾角在25.153°～37.682°。 斜拉索采用防腐性能优越的喷涂环氧钢绞线斜拉索体系，规格为OVM250AT-61，两端采用可换索式250AT锚具。每个索塔斜拉索横向单排布置，斜拉索采用高强度低松弛单层环氧涂层无粘结钢绞线斜拉索体系，单根钢绞线直径15.24mm，钢绞线标准强度fpk=1860Mpa。斜拉索外包HDPE整圆式护套管规格为ф260mm。全桥斜拉索共12对拉索，钢绞线约191吨。整束斜拉索钢绞线防护体系由单根钢绞线PE管、哈弗管外套、锚具、锚头防腐固体油脂、锚头环氧砂浆等组成。 全桥斜拉索布置情况 二、编制依据 1、《南阳市光武大桥施工图设计》 2、《公路桥涵施工技术规范》(JTJ041—2000) 3、《公路工程质量评定标准》（JTGF80/1—2004） 4、《OVM平行钢绞线斜拉索施工指南》 三、OVM250AT斜拉索体系结构说明 斜拉索由锚固段+过渡段+自由段+抗滑锚固段+塔柱内索鞍段+抗滑锚固段+自由段+过渡段+锚固段构成， 1、锚固段
主要由锚板、夹片、锚固螺母、密封装置、防松装置及保护罩组成。在锚固段锚具中，夹片、锚板、锚固螺母是加工上主要控制件，也是结构上的主要受力件。 A.密封装置：其主要起防止漏油、防水的密封作用。它由防损板、内外密封板、密封圈构成。并在密封装置内注防腐油脂对剥除PE层的钢绞线段起防护作用。 B.防松装置：主要由空心螺栓和压板构成，在钢绞线张拉并预压结束后安装此装置，可实现有效地对单个锚固夹片保持夹紧力,从而对夹片起防松、挡护作用。 C.保护罩：保护罩安装在锚具后端，并涂抹无粘结筋专用防护油脂，主要对外露钢绞线起防护作用。 2、过渡段 主要由预埋管及锚垫板、减振器组成。 2.1预埋管及垫板：在体系中起支承作用，同时在垫板正下方最低处应设有排水槽，以便施工过程中临时排水。 2.2减振器：对索体的横向振动起减振作用，从而提高索的整体寿命。本桥拟采用可调式减振器，以充分发挥减振器的减振作用。 3、自由段 主要由带HDPE护套的无粘结镀锌钢绞线、索箍、HDPE外套管、梁端防水罩、塔端连接装置等构成。 3.1无粘结镀锌钢绞线：为拉索的受力单元。 3.2索箍：因受张力大而采用钢质索箍，它是在紧索完成后安装的。主要作用是将索体形成一个规则的几何整体形状。 3.3 HDPE外套管：主要对钢绞线拉索起整体防护作用，本工程采用规格分别为ф260mm，HDPE管的连接方式采用专用HDPE焊机进行对焊。 A.梁端防水罩：主要起支承HDPE外套管和防止雨水由梁端预埋管进入拉索锚具的防 护作用。 B.塔端连接装置：由于HDPE外套管的热胀冷缩特性，其主要为塔端HDPE自由端热胀冷缩过程中提供空间和起密封防护作用。 4、抗滑锚固段 主要由锚固筒、减振器、索箍组成。 4.1锚固筒：锚固筒安装在塔外预埋的索鞍(分丝管)钢垫板上，主要对减振器起支承作用。 4.2减振器：对索体的横向振动起减振作用，从而提高索的整体寿命。 4.3索箍：因受张力大而采用钢质索箍，它是在紧索完成后安装的。主要作用是将索体形成一个规则的几何整体形状。
斜拉桥施工阶段监测监控的内容及方法 桥梁的建设是一项结构复杂，技术要求高的大型工程，随着科技的进步，桥梁的跨度、内部结构、施工的工艺愈来愈复杂和先进。出于保证桥梁工程质量的目的，在施工过程的各个阶段都要进行监控。而斜拉桥作为桥梁中的一项重要工程，对于施工的监测监控的要求就更加严格，内容也更加的具体。 一、施工监测监控的意义 对于斜拉桥施工阶段的监测和监控是一项非常复杂的工作，主要由两方面构成：一是施工中数据的采集，也就是监测；二是对数据的整理和分析，就是监控。监测功能主要是通过事先在高塔、梁和拉索这些工程部分上放置各种性能不同的传感器和测量仪器来完成数据的收集，其中包含工程的几何参量以及力学的参量。监控功能则是要通过电子计算机，对获得的数据行进分析整理，进而得出下一阶段的工程施工参数。工作人员在将两种结果进行整合分析，对于施工中出现的桥梁内力与外形的偏差进行矫正，保障工程的安全有效运行以及桥梁的外观美感。 二、施工监测监控的组织管理构成 施工阶段的监测与监控是一项集数据测量、数据计算、数据分析和决策于一体的综合性工作，在人员的组织上必须要完善合理，人员技术过硬，具有很强的工作经验和能力。通常情况下，施工的监测监控组织都是由多名高级技术人员组成的，一般会有一个工程质量监测顾问组，人数大约在5人左右，其中要有教授级的高级技术工作指导，此外依据桥梁项目的施工内容，还应该组建施工监测监控的项目组。此外，因为工程的工艺十分复杂、工程量庞大、人员众多，所以在组织施工监测监控组织的同时，还应该集合工程的高级技术人员就工程的管理、设计、施工和检测等工作进行协调指导。 三、施工阶段监测工作内容及方法 1、监测监控的实施目的 斜拉桥的施工有自己独特的结构特征，对于成桥线形有很高的要求，施工中每一个节点的坐标变化都会对桥梁的内力结构分配产生影响。如果出现桥线形偏离了设计值的问题，就会导致内力值与设计值不相符合。此外，斜拉桥的主梁、索塔以及拉索之间的刚度存在很大差距，会受到来自拉索垂度、天气、温度、施
主塔施工安全技术专项方案 主塔施工是我项目施工中的难点，其涉及到常有的高空作业，作业人员施工过程中必须切实做好安全防护工作，进场前必须经经理部的专业培训，达到要求后方能进场作业。在作业过程中要注重提高本作业项目人员的安全防护意识，切实贯彻落实“安全第一，预防为主，综合治理”的方针。为有效防止和消灭施工作业过程中存在的安全隐患，制订本安全技术方案。 一、编制依据 1、《主塔施工组织设计》、《下塔柱施工作业指导书》、《上塔柱施工作业指导书》。 2、安监（1996）第38号《关于加强施工现场塔式起重机和施工电梯安装、拆卸管理的规定》。 3、ZBJ80012-89《关于塔式起重机操作使用规程》。 5、JGJ80-91《建筑施工高处作业安全技术规范》。 6、各项安全管理规定。 二、编制目的和适用范围 1、为了保障驻mbini大桥施工的顺利进行，确保机械的安全使用和从业人员在施工过程中的安全与健康，最大限度地控制危险源，尽可能地减少事故造成的人员伤亡和财产损失，认真落实“安全第一、预防为主”的安全生产方针，特制定本施工安全技术方案。 2、本方案是作为主塔安全施工作业的行动指南，以安全管理程序化为手段，注重高空作业和机械使用方面的过程控制，避免或减少施工过程中的人员伤亡、机械损坏和财产损失。
3、本方案是通过对主塔施工过程中潜在的重大危险源进行辨识和对各项施工过程中经常出现的事故进行分析的基础上编制的。 4、主塔施工以安全、合理、进度快为原则，这是难度较高的多重要求，在现场作业过程中必须予以统筹考虑，认真贯彻落实。在这些原则中，如安全与他项要求有矛盾时，必须服从于安全。 5、本方案适用于本项目主塔施工的过程控制。 三、组织保证与管理职责 根据我部现场施工的具体情况，成立以项目经理为组长，主管生产副经理为副组长的安全管理小组。 1、项目经理负责主持全面工作，对施工组织设计的编制进行审批。 2、项目副经理协助项目经理负责对主塔施工的实施过程进行全面监控、管理和协调，负责本施工过程的安全、质量、进度等，并对施工过程的总目标进行控制。 4、经理部各部门负责配合好现场的施工，对施工过程进行检查把关，对
斜拉桥施工监控报告记录
————————————————————————————————作者：————————————————————————————————日期：
斜拉桥施工监控报告 一、项目概况 1.1、桥梁概况 项目区位置，起终点，桥梁形式、跨径、桥面布置。主要结构构件：主梁、主塔、拉索等的材料、形式、规格、约束状况等。 1.2、施工控制概况 （1）确保施工过程中的结构安全，施工过程中和竣工后结构的内力状况满足设计要求； （2）成桥的线型、索力逼近设计状态； （3）精度控制和误差调整的措施不对施工工期产生实质性的不利影响； （4）主梁合拢前两端标高误差、轴线偏差能够保证顺利合拢。 （5）控制及监测精度达到施工控制技术要求的规定。 1.3、监控依据 《公路桥涵设计通用规范》(JTG D60-2015) 《公路斜拉桥设计细则》（JTG/T D65-01-2007） 《公路桥梁抗风设计规范》（JTG/T D60-01-2004） 《公路桥涵钢结构木结构设计规范》（JTJ025-86） 《铁路桥梁钢结构设计规范》（TB 10002.2-2005） 《公路桥涵施工技术规范》（JTG/T F50-2011） 《公路工程质量检验评定标准》(JTGF801-2012) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） 《工程测量规范》（GB50026-2007） 《公路桥涵地基与基础设计规范》JTG_D63-2007 1.4、目的和意义 由于各种因素的随机影响，结构的初始理论设计值难以做到与实际测量值完全一致，两者之间会存在偏差。若对偏差不加以及时有效的调整，就会影响成桥

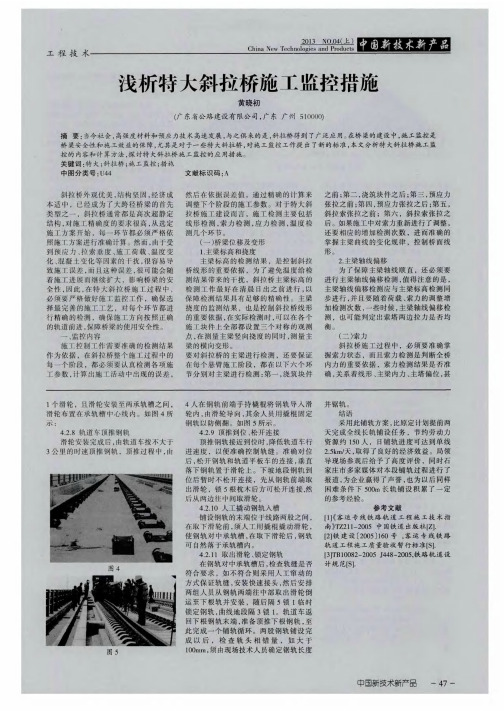

龙源期刊网 https://www.doczj.com/doc/622235464.html, 浅析特大斜拉桥施工监控措施 作者：黄晓初 来源：《中国新技术新产品》2013年第07期 摘要：当今社会，高强度材料和预应力技术高速发展，与之俱来的是，斜拉桥得到了广 泛应用。在桥梁的建设中，施工监控是桥梁安全性和施工效益的保障，尤其是对于一些特大斜拉桥，对施工监控工作提出了新的标准，本文分析特大斜拉桥施工监控的内容和计算方法，探讨特大斜拉桥施工监控的应用措施。 关键词：特大；斜拉桥；施工监控；措施 中图分类号：U44 文献标识码：A 斜拉桥外观优美，结构坚固，经济成本适中，已经成为了大跨径桥梁的首先类型之一，斜拉桥通常都是高次超静定结构，对施工精确度的要求很高，从选定施工方案开始，每一环节都必须严格依照施工方案进行准确计算。然而，由于受到预应力、拉索垂度、施工荷载、温度变化、混凝土变化等因素的干扰，很容易导致施工误差，而且这种误差，很可能会随着施工进展而继续扩大，影响桥梁的安全性，因此，在特大斜拉桥施工过程中，必须要严格做好施工监控工作，确保选择最完善的施工工艺，对每个环节都进行精确的检测，确保施工方向按照正确的轨道前进，保障桥梁的使用安全性。 一、监控内容 施工控制工作需要准确的检测结果作为依据，在斜拉桥整个施工过程中的每一个阶段，都必须要认真检测各项施工参数，计算出施工活动中出现的误差，然后在依据误差值，通过精确的计算来调整下个阶段的施工参数。对于特大斜拉桥施工建设而言，施工检测主要包括线形检测，索力检测，应力检测，温度检测几个环节。 （一）桥梁位移及变形 1.主梁标高和挠度 主梁标高的检测结果，是控制斜拉桥线形的重要依据，为了避免温度给检测结果带来的干扰，斜拉桥主梁标高的检测工作最好在清晨日出之前进行，以保障检测结果具有足够的精确性。主梁挠度的监测结果，也是控制斜拉桥线形的重要依据，在实际检测时，可以在各个施工块件上全部都设置三个对称的观测点，在测量主梁竖向挠度的同时，测量主梁的横向变形。 要对斜拉桥的主梁进行检测，还要保证在每个悬臂施工阶段，都在以下六个环节分别对主梁进行检测：第一，浇筑块件之前；第二，浇筑块件之后；第三，预应力张拉之前；第四，预
