电力电子技术随堂练习

电力电子技术随堂练习
电力电子技术随堂练习

电力电子技术随堂练习 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】

电力电子技术随堂练习

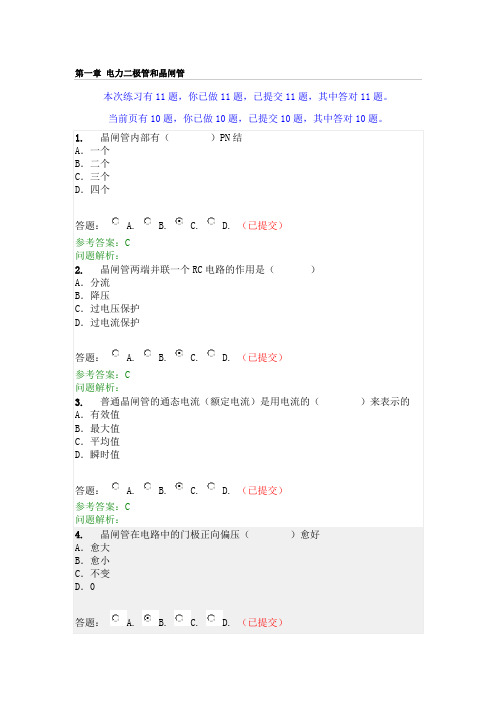

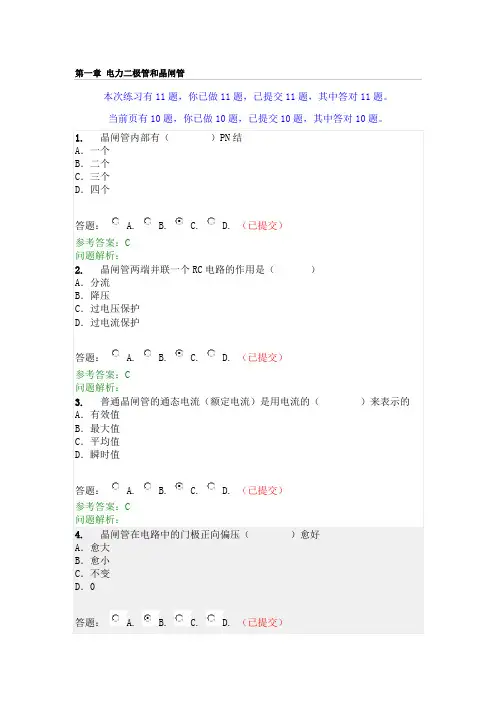

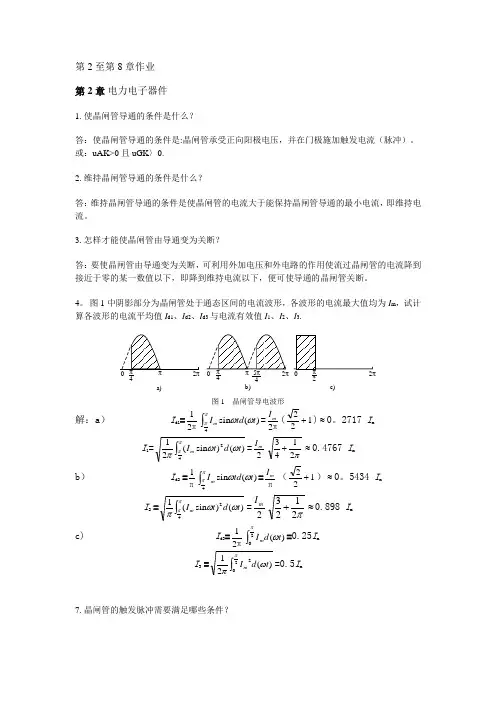

第一章电力二极管和晶闸管

一、单选题

1.晶闸管内部有()PN结

A.一个B.二个C.三个D.四个【答案:C】

2. 晶闸管两端并联一个RC电路的作用是(C )

A.分流B.降压C.过电压保护D.过电流保护【答案:C】

3. 普通晶闸管的通态电流(额定电流)是用电流的()来表示的A.有效值 B.最大值 C.平均值 D.瞬时值【答案:C】

4. 晶闸管在电路中的门极正向偏压()愈好

A.愈大 B.愈小 C.不变 D.0 【答案:B】

二、判断题

1.晶闸管串联使用时,必须注意均流问题。()

【答案:×】

2.给晶闸管加上正向阳极电压它就会导通。()

【答案:×】

3. 两个以上晶闸管串联使用,是为了解决自身额定电压偏低,不能胜任电路电压要求,而采取的一种解决方法,但必须采取均压措施。()【答案:√】

4. 触发普通晶闸管的触发脉冲,也能触发可关断晶闸管。()【答案:×】

5. 普通晶闸管外部有三个电极,分别是基极、发射极和集电极。

()【答案:×】

6. 只要让加在晶闸管两端的电压减小为零,晶闸管就会关断。()【答案:×】

7. 只要给门极加上触发电压,晶闸管就导通。()

【答案:×】

第二章单相可控整流电路

一、单选题

1.单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差()度A.180° B.60° C.360° D.120°【答案:A】

2. 单相半波可控整流电阻性负载电路中,控制角α的最大移相范围是() A.90°?B.120°?C.150°?D.180°【答案:D】

3. 晶闸管可控整流电路中的控制角α减小,则输出的电压平均值会()。

A.不变, B.增大, C.减小。【答案:B】

4. 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的()倍。

A.1, B., C., D..

【答案:C 】

5. 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的()倍。

A. 1,

B. ,

C. ,

D. .【答案:D 】

6. 为了让晶闸管可控整流电感性负载电路正常工作,应在电路中接入()。

A. 三极管,

B. 续流二极管,

C. 保险丝,

D. 开关管。【答案:B】

7. 普通的单相半控桥式整流装置中一共用了()晶闸管。

A. 一只,

B. 二只,

C. 三只,

D. 四只。【答案:A】

二、判断题

1.在半控桥整流带大电感负载不加续流二极管电路中,电路出故障时会出现失控现象。()【答案:√】

2.在单相全控桥整流电路中,晶闸管的额定电压应取U2。()

3.【答案:×】

3. 半控桥整流电路,大电感负载不加续流二极管,输出电压波形中没有负向面积。( )【答案:√】

4. 单向半控桥可控整流电路中,两只晶闸管采用的是“共阳”接法。()【答案:×】

第三章三相可控整流电路

一、单选题

1、α为( )度时,三相半波可控整流电路,电阻性负载输出的电压波

形,处于连续和断续的临界状态。

A. 0度

B. 60度

C. 30度

D. 120度【答案:C】

2、三相半波可控整流电路的自然换相点是(B)

A. 交流相电压的过零点;

B. 本相相电压与相邻相电压正、负半周的交点处;

C. 比三相不控整流电路的自然换相点超前30°;

D. 比三相不控整流电路的自然换相点滞后60°。

【答案:B】

3、α为( )度时,三相桥式全控整流电路,带电阻性负载,输出电压波形处于连续和断续的临界状态。

A. 0度

B. 60度

C. 30度

D. 120度【答案:B】

二、判断题

1、在三相半波可控整流电路中,电路输出电压波形的脉动频率为

300Hz。()【答案:×】

2、三相半波可控整流电路,不需要用大于60o小于120o的宽脉冲触发,

也不需要相隔60o的双脉冲触发,只用符合要求的相隔120o的三组脉冲触发就能正常工作。()【答案:√】

3、三相全控桥整流电路中,输出电压的脉动频率为150Hz。()【答案:×】

4、在三相半波可控整流电路中,晶闸管承受的最大反压为2倍相电压

U2。()【答案:×】

第四章有源逆变电路

一、单选题

1、可实现有源逆变的电路为 ( )。

A、三相半波可控整流电路,

B、三相半控桥整流桥电路,

C、单相全控桥接续流二极管电路,

D、单相半控桥整流电路。

【答案:A 】

2、一般可逆电路中的βmin 选 ( ) 合理。

A 、30o-35o ,

B 、10o-25o ,

C 、0o-10o ,

D 、0o 。

【答案:A 】

3、在有源逆变电路中,逆变角β的移相范围应选 ( ) 为最好。

A 、β=90o ∽180o ,

B 、β=35o ∽90o ,

C 、β=0o ∽90o ,

D 、β=0o ∽180o ,【答案: B 】

二、判断题

1、 逆变角太大会造成逆变失败。(×)【答案:×】

2、逆变角太小会造成逆变失败。(√ )【答案:√】

3、逆变失败,是因主电路元件出现损坏,触发脉冲丢失,电源缺相,或是逆变角太小造成的。(√)【答案:√】

4、有源逆变装置是把逆变后的交流能量送回电网。(√)

【答案:√】

5、有源逆变指的是把直流电能转变成交流电能送给负载。(×)

【答案:×】

第五章 其它整流电路及谐波和功率因数问题

一、单选题

1、电容滤波的单相不可控整流电路中,电阻负载的电阻值越小,输出电

压平均值越接近 ( ),in U 为输入电压有效值。

A 、in U ,

B in ,

C 、in U ,

D in 。

【答案:C 】

2、电容滤波的单相不可控整流电路中,空载时,输出电压平均值等于

( ),in U 为输入电压有效值。

A 、in U ,

B in ,

C 、in U ,

D 、in U 。【答案:B 】

3、电容滤波的三相不可控整流电路中,空载时,输出电压平均值等于

( ),in U 为输入电压有效值。

A 、

in U ,B in ,C 、in U ,D in 。【答案:A 】

4、电容滤波的三相不可控整流电路中,随着负载加重,输出电压平均值越接近 ( ),in U 为输入电压有效值。

A 、in U ,

B in ,

C 、in U ,

D in 。【答案:C 】

5、电容滤波的三相不可控整流电路中,负载为纯电阻,输出电压平均值在 ( )内变化,in U 为输入电压有效值。

A 、(~)

in U ,B 、in ~U ,

C 、(0~in U ,

D 、in (1~U 。【答案:A 】

6、电容滤波的单相桥式不可控整流电路,串联滤波电感,其交流侧谐波组成有哪些规律( )。

A 、谐波次数为奇数

B 、谐波次数为偶数

C 、谐波次数越高,谐波幅值越大

D 、A 】

7、电容滤波的单相桥式不可控整流电路,串联滤波电感,其功率因数的特点为( )。

A 、无论轻载还是重载,功率因数等于1

B 、负载越轻,功率因数越接近1

C 、负载越重,功率因数越接近1

D 、滤波电感越大,功率因数越小【答案:C 】

8、电容滤波的三相桥式不可控整流电路,串联滤波电感,其交流侧谐波组成有哪些规律( )。

A 、负载越轻,谐波越小

B 、谐波次数为偶数

C 、谐波次数越高,谐波幅值越小

D 、C 】

9、电容滤波的三相桥式不可控整流电路,串联滤波电感,其功率因数的特点为( )。

A 、与单相桥式不可控整流电路相比,功率因数越1

B 、比单相桥式不可控整流电路的功率因数低

C 、负载越重,功率因数越小

D 、滤波电感越大,功率因数越小【答案:A 】

10、带平衡电抗器的双反星型可控整流电路适用于( )负载。

A 、大电流

B 、高电压

C 、电动机

D 、小电流【答案:A 】

二、判断题

1、电容滤波的单相不可控整流电路,3~52

RC T ≥时,输出电压平均值等于倍输入电压有效值。()【答案:√】

2、电容滤波的三相不可控整流电路,负载越重,输出电压平均值越小。()【答案:√】

3、电容滤波的单相不可控整流电路,负载越重,功率因数越低。()

【答案:×】

4、电容滤波的三相不可控整流电路,负载越重,谐波越小。( )

【答案:√】第六章 交流电力控制电路

一、单选题

1、单相交流调压电路,带电阻负载,开通角的移相范围为( )。

A 、[0,]π

B 、[0,2]π

C 、[0,]2π

D 、[,]2π

π【答案:A 】 2、单相交流调压电路,带电感负载,开通角的移相范围为( )。

A 、[0,]2π

B 、[,2]?π

C 、[,]2π

? D 、[,]?π【答案:D 】 二、判断题

1、单相交流调压电路,带电阻负载,开通角越大,输出电压有效值越

大。( )【答案:×】

2、单相交流调压电路,带电阻负载,开通角越大,功率因数越低。()

【答案:√】

3、单相交流调压电路,含有直流分量和偶次谐波。()

【答案:×】

第七章 电力电子全控器件及驱动与保护

一、单选题

1、以下器件中属于电流驱动器件的是( )。

A 、GTO 和GTR

B 、IGBT

C 、MOSFET

D 、IGBT 和GTR

【答案:A 】

2、以下器件中开关速度较快的器件是( )。

A 、GTO

B 、IGBT

C 、MOSFET

D 、GTR 【答案:C 】

二、判断题

1、GTO可以通过在门极施加负的脉冲电流使其管断。()

【答案:√】

2、电力MOSFET的开关速度比GTR的快,但电流容量较小。()

【答案:√】

3、电力MOSFET和IGBT是电压驱动型器件,驱动电路比较简单。()【答案:√】

4、缓冲电路可分为关断缓冲电路和开通缓冲电路.()

【答案:√】

5、关断缓冲电路可以抑制di/dt,抑制电流过冲。()

【答案:X】

第八章无源逆变电路及PWM控制技术

一、单选题

1、以下哪种换流方式适用于全控型器件()。

A、器件换流

B、电网换流

C、负载换流

D、强迫换流【答案:A】

2、不是依靠变流器自身原因,而是借助于外部手段来实现换流的换流

方式是()。

A、器件换流和电网换流

B、电网换流和负载换流

C、器件换流

D、强迫换流【答案:B】

3、以下哪一点不属于电压型逆变电路的特点,()。

A、输出电压为矩形方波

B、输出电流为矩形方波

C、直流侧电压基本无脉动

D、直流回路为低阻抗【答案:B】

4、电压型半桥逆变电路,带纯电阻负载时,为了调节输出电压,从控

制方法上可以采用()。

A、移相调压方式

B、改变正负脉冲宽度的方法

C、改变负载值的方法

D、改变输入电压值的方法【答案:B】

5、不属于电压型半桥逆变电路特点的是()。

A、输出电压幅值等于输入电压幅值

B、直流侧需要两个电容器串联

C、相对全桥逆变电路使用的开关器件少

D、需要控制两个电容器电压的均衡【答案:A】

6、以下哪一点不属于电流型逆变电路的特点()。

A、输出电压为矩形方波

B、输出电流为矩形方波

C、直流侧电流基本无脉动

D、直流回路呈现高阻抗【答案:A】

7.以下哪一点不是电流型逆变电路直流侧的电感元件起到的作用

()。

A、缓冲无功能量的作用

B、使直流侧电流恒定

C、使直流侧电压恒定

D、防止直流侧电流突变【答案:C】

二、判断题

1.无源逆变的目的是将直流电变成交流电,通过改变开关管的切换频率来改变输出交流电的频率。()【答案:√】

2.无源逆变电路,是把直流电能逆变成交流电能,送给电网。()

【答案:X】

3.无源逆变指的是不需要逆变电源的逆变电路。()

【答案:X】

4.由负载提供换流电流的换流方式称为负载换流。()

【答案:X】

5.当负载电流的相位滞后于负载电压时,可以实现负载换流。()

【答案:X】

6.当负载为电容性时,可以实现负载换流。()【答案:√】

7.电网换流方式适用于无源逆变电路。()【答案:X】

8.变频调速装置是属于无源逆变的范畴。()【答案:√】

9.电压型逆变电路,为了反馈感性负载上的无功能量,必须在电力开关器件上反并联反馈二极管。()【答案:√】

10.电压型全桥逆变电路,带阻感负载时,可以通过移相的方式来调节输出电压。()【答案:√】

11.电压型全桥逆变电路,负载为纯电阻时,可以不用在电力开关器件上反并联反馈二极管。()【答案:√】

12.电压型半桥、全桥逆变电路中,为了防止同桥臂开关管直通而引起直流侧电源的短路,同桥臂两个开关管必须采取先断后通的方法。()【答案:√】

13.电流型逆变电路,为了反馈感性负载上的无功能量,必须在电力开关器件上反并联反馈二极管。()【答案:X】

14.电流型逆变电路中采用半控型器件时,可以采用负载换流的方式实现换流。()【答案:√】

15.电流型全桥逆变电路中,同桥臂开关管不能同时导通,因此同桥臂两个开关管必须采取先断后通的方法。()【答案:X】

控制技术采用的主要原理是面积等效原理.()【答案:√】

第九章直流变换电路

一、单选题

斩波电路,输入电压是48V,当导通占空比是,且不考虑开关损耗时,输出电压平均值是()。

A、48

B、20

C、24

D、96【答案:C】

斩波电路,输入电压是48V,当导通占空比是,且不考虑开关损耗时,输出电压平均值是()。

A、80

B、48

C、24

D、96【答案:A】

3.升降压斩波电路,输入电压是48V,为了获得12V输出电压,且不考虑开关损耗时,导通占空比必须控制在()。

A、1

B、

C、

D、【答案:D】

斩波电路,输入电压是12V,为了获得48V输出电压,且不考虑开关损耗时,导通占空比必须控制在()。

A、1

B、

C、

D、【答案:C】

5.不是间接式直流变换电路的优点的是()。

A、具有隔离功能

B、便于提供多路输出直流电源

C、输出电压范围宽

D、电路更简单【答案:C】

6.与双端间接式直流变换电路相比,单端间接式直流变换电路的优势是()。

A、高频变压器铁芯中的磁通只工作在磁化曲线的第1 象限

B、使用的开关管较少

C、变压器利用率低

D、控制电路复杂【答案:B】

7.双端间接式直流变换电路比单端间接式的更适用于大容量的开关电源,其中一个原因是()。

A、高频变压器的铁芯利用率较高

B、使用的开关管较多

C、变压器利用率低

D、控制电路简单【答案:A】

二、判断题

斩波电路的输出端没有滤波电容时,输出电压是脉冲式的。()【答案:X】

斩波电路的电感越小,输出电流的纹波越大。()

【答案:√】

斩波电路的输入电流是断续的。()【答案:√】

4.当电感足够大时,Boost斩波电路的输入电流是连续的。()

【答案:√】

斩波电路的输入和输出电流是断续的。()【答案:X】

6.单端间接式直流变换电路比双端间接式直流变换电路适用于中大容量的开关电源。()【答案:X】

7.单端间接式直流变换电路的输出电压比双端间接式直流变换电路的纹波小。()【答案:X】

7.为了降低间接式直流变换电路输出电压的纹波,可以在输出端加电感电容滤波电路(LC滤波)。()【答案:√】
