三相桥式SPWM逆变电路仿真 一、设计的技术指标： 直流母线电压输入：650V； 输出三相交流相电压：220V； 调制方式：SPWM； 频率调制比：N=5； 幅值调制比为：0.8； 二、工作原理 三相桥式逆变电路如图所示，图中应用V1-V6作为逆变开关，也可用其它全控型器件构成逆变器，若用晶闸管时，还应有强迫换流电路。 从电路结构上看，如果把三相负载看成三相整流变压器的三个绕组，那么三相桥式逆变电路犹如三相桥式可控整流电路与三相二极管整流电路的反并联，其中可控电路用来实现直流到交流的逆变，不可控电路为感性负载电流提供续流回路，完成无功能量的续流和反馈，因此VD1～VD6称为续流二极管或反馈二极管。 在三相桥式逆变电路中，各管的导通次序同整流电路一样，也是T1、T2、T3……T6、T1……各管的触发信号依次互差60?。根据各管的导通时间可以分为180?导通型和120?导通型两种工作方式，在180?导通型的逆变电路中，任意瞬间都有三只管子导通，各管导通时间为180?，同一桥臂中上下两只管子轮流导通，称为互补管。在120?导通型逆变电路中，各管导通120?，任意瞬间只有不同相的两只管子导通，同一桥臂中的两只管子不是瞬时互补导通，而是有60?的间隙时间，当某相中没有逆变管导通时，其感性电流经该相中的二极管流通。
上图中的uao`、ubo`与uco`是逆变器输出端a、b、c分别与直流电源中点o`之间的电压，o`点与负载的零点o并不一定是等电位的，uao`等并不代表负载上的相电压。令负载零点o与直流电源中点o`之间的电压为uoo`，则负载各相的相电压分别为 (3-1) 将式(3-1)中各式相加并整理后得 一般负载三相对称，则uao+ubo+uco=0，故有 (3-2) 由此可求得a相负载电压为 (3-3) 在图3.3中绘出了相应的负载a相电压波形，ubo和uco波形与此相似。 三、仿真电路图
电力电子技术基础参考资料(doc 10页)
思考题与习题 1. 独立思考以下各小题，分别从“SCR、GTO、GTR、功率MOSEFT和IGBT”中选择合适的词填写在各小题的括号里。 （1）（）是半控器件，（）和（）是全控器件。 （2）（）和（）所需驱动电路的静态功耗接近于0。 （3）如果希望导通电流为15A时，器件主回路的导通压降小于220mV，则应选用（）作为主开关器件。 （4）除功率MOSFET外，（）的输入特性与功率MOSFET的输入特性类似。 （5）（）在导通电流为500A条件下，为了将它关断，它的控制极所需反向关断电流之峰值的绝对值需超过100A。 （6）（）的输入特性与双极型三极管的输入特性类似。 （7）如果希望制做一个升压型DC-DC变换电路，将450V 直流电源升高为650V直流电源，最大输出电流为200A，斩波频率为15KHz，则应选用（）作为主开关器件。 （8）（）如果已经导通，在主回路电流大于10A条件下，即使控制信号变为负值，它也不能关断。 2. 分析比较SCR（普通晶闸管）、双向SCR（双向晶闸管）、GTO （可 关断晶闸管）、GTR（电力双极型晶体管）、功率MOSFET和IGBT

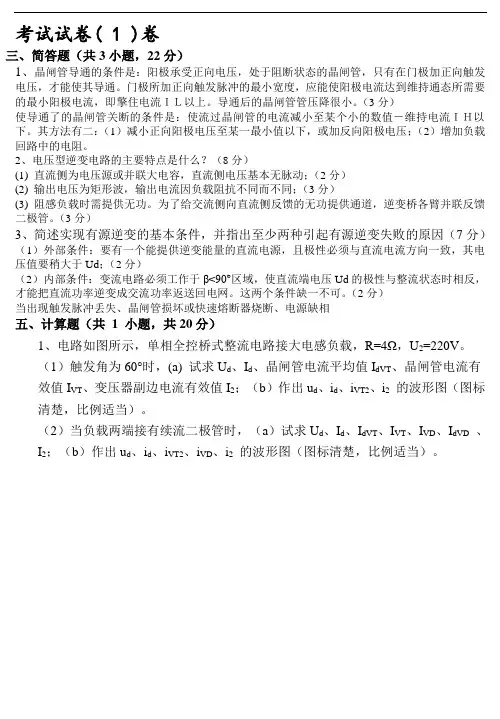

（9）当U IN变化20%时，哪几种整流电路输出电压平均值的变化可小于3%？ （10）哪几种整流电路的功率因数低？ （11）哪几种整流电路的对交流输入电源造成的干扰小？ （12）如果在整流电路的输出与R L之间串接平波电感L，并希望在I RL达100A时R L两端电压的纹波因数小于1%，问：选用哪种整流电路所需L的电感量最小？ 6. 单相桥式二极管整流电路的交流输入电压有效值为220V，分别计算下列两种不同负载条件下整流输出电压的平均值U d、负载电流的平均值I d、每只整流二极管电流的平均值I DT 和有效值I T： （1）负载为纯阻性，R=10Ω。 （2）负载为电阻与电感相串联，R=10Ω，L可视为无穷大。 7. 由晶闸管构成的单相桥式全控整流电路的交流输入电压之有效值为100V，负载R=2Ω，L可视为无穷大，反电动势E=50V。试求α=30°时整流输出电流的平均值I d、每只晶闸管电流的平均值I dT和有效值I T。 8. 设晶闸管三相桥式可控整流电路输出带阻感负载，R=10Ω，L可视为∞？，它的三相交流输入线电压之有效值和全控整流输出电压之平均值分别为U lL和U d，U lL随电网电压波动的变化范围是320V至420V，晶闸管的导通压降可视为0，试求：
现代电力电子技术的发展 浙江大学电气工程学院电气工程及其自动化992班马玥 (浙江杭州310027 E-mail: yeair@https://www.doczj.com/doc/23996726.html,学号:3991001053 摘要:本文简要回顾电力电子技术的发展,阐述了现代电力电子技术发展的趋势,论述了走向信息时代的电力电子技术和器件的创新、应用,将对我国工业尤其是信息产业领域形成巨大的生产力,从而推动国民经济高速、高效可持续发展。 关键词:现代电力电子技术;应用;发展趋势 The Development of Modern Power Electronics Technique Ma Yue Electrical Engineering College. Zhejiang University. Hangzhou 310027, China E-mail: yeair@https://www.doczj.com/doc/23996726.html, Abstract: This paper reviews the development of power electronics technique, as well as its current situation and anticipated trend of development. Keywords: modern power electronics technique, application, development trend. 1、概述 自本世纪五十年代未第一只晶闸管问世以来,电力电子技术开始登上现代电气传动技术舞台,以此为基础开发的可控硅整流装臵,是电气传动领域的一次革命,使电能的变换和控制从旋转变流机组和静止离子变流器进入由电力电子器件构成的变流器时代,这标志着电力电子的诞生。

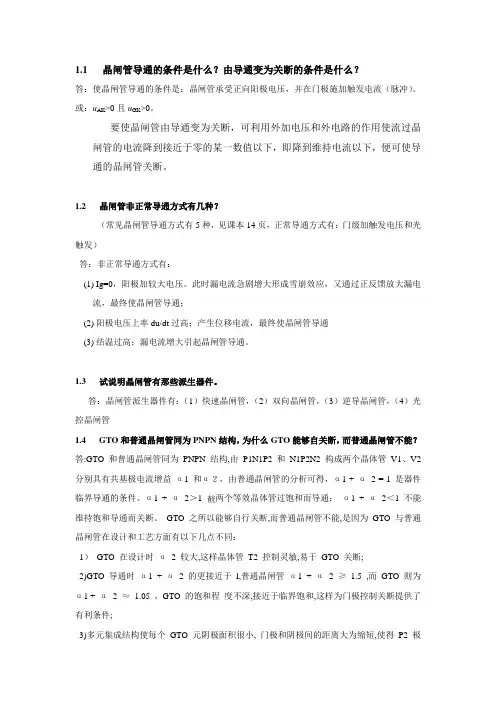

电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t
一、判断题 1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （错） 2．因为正弦量可以用相量来表示，所以说相量就是正弦量。 （错） 3．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。（对） 4．电动机的额定功率是指电动机轴上输出的机械功率。 （对） 5．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。 （错） 6．三相对称电路中，负载作星形联接时，P 3I I l 。 （错） 7．电阻、电流和电压都是电路中的基本物理量。 （错） 8. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （错） 9. 正弦量的三要素是指最大值、角频率和相位。 （错） 10．负载作星形联接时，必有线电流等于相电流。 （对） 11．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。 （错） 12．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。 （错） 13．中线不允许断开，因此不能安装保险丝和开关。 （对） 14．互感器既可用于交流电路又可用于直流电路。 （ 错 ） 15．变压器是依据电磁感应原理工作的。 （ 对 ） 16．电机、电器的铁心通常都是用软磁性材料制成。 （ 对 ） 17．自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。 （ 对 ） 18．电动机的转速与磁极对数有关，磁极对数越多转速越高。 （ 错 ） 19．三相异步电动机在满载和空载下起动时，起动电流是一样的。（ 错 ） 20．二极管若工作在反向击穿区，一定会被击穿。 （错） 21．晶体管可以把小电流放大成大电流。 （对） 22．在P 型半导体中，空穴是多数载流子，电子是少数载流子。 （对） 23．晶体管可以把小电压放大成大电压。 （ 错 ） 24．在N 型半导体中，空穴是多数载流子，电子是少数载流子。 （错） 25．二极管两端加上正向电压就一定会导通。 （错） 二、选择题 1．电位和电压相同之处是( C )。 A ．定义相同 B ．方向一致 C ．单位相同 D ．都与参考点有关 2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )

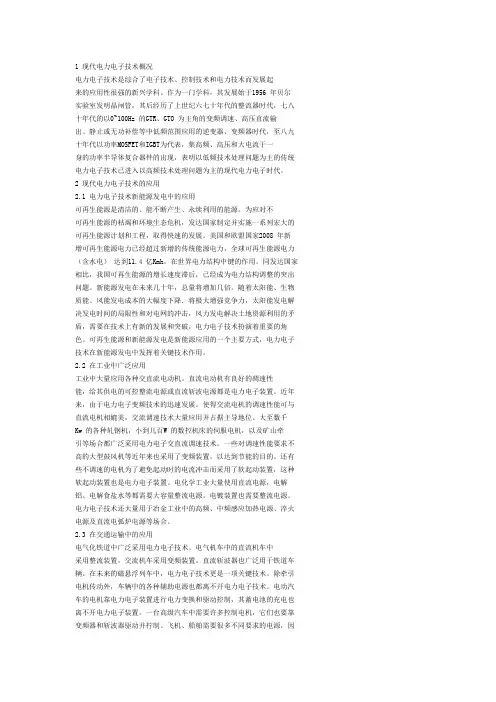

现代电力电子技术发展及其应用 摘要：电力电子技术是研究采用电力电子器件实现对电能的控制和变换的科学，是介于电气工程三大主要领域——电力、电子和控制之间的交叉学科，在电力、工业、交通、航空航天等领域具有广泛的应用。电力电子技术的应用已经深入到工业生产和社会生活的各个方面，成为传统产业和高新技术领域不可缺少的关键技术，可以有效地节约能源。 一、引言 自上世纪五十年代末第一只晶闸管问世以来，电力电子技术开始登上现代电气控制技术舞台，标志着电力电子技术的诞生。究竟什么是电力电子技术呢？电力电子技术就是采用功率半导体器件对电能进行转换、控制和优化利用的技术，它广泛应用于电力、电气自动化及各种电源系统等工业生产和民用部门。它是介于电力、电子和控制三大领域之间的交叉学科。目前，电力电子技术的应用已遍及电力、汽车、现代通信、机械、石化、纺织、家用电器、灯光照明、冶金、铁路、医疗设备、航空、航海等领域。进入21世纪，随着新的理论、器件、技术的不断出现，特别是与微控制器技术的日益融合，电力电子技术的应用领域也必将不断地得以拓展，随之而来的必将是智能电力电子时代。 二、电力电子技术的发展 现代电力电子技术的发展方向,是从以低频技术处理问题为主的传统电力电子学,向以高频技术处理问题为主的现代电力电子学方向转变。电力电子技术起始于五十年代末六十年代初的硅整流器件,其发展先后经历了整流器时代、逆变器时代和变频器时代,并促进了电力电子技术在许多新领域的应用。八十年代末期和九十年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高压
和大电流于一身的功率半导体复合器件,表明传统电力电子技术已经进入现代电力电子时代。 1、整流器时代 大功率的工业用电由工频(50Hz)交流发电机提供,但是大约20%的电能是以直流形式消费的,其中最典型的是电解(有色金属和化工原料需要直流电解)、牵引(电气机车、电传动的内燃机车、地铁机车、城市无轨电车等)和直流传动(轧钢、造纸等)三大领域。大功率硅整流器能够高效率地把工频交流电转变为直流电,因此在六十年代和七十年代,大功率硅整流管和晶闸管的开发与应用得以很大发展。当时国内曾经掀起了-股各地大办硅整流器厂的热潮,目前全国大大小小的制造硅整流器的半导体厂家就是那时的产物。 2、逆变器时代 七十年代出现了世界范围的能源危机,交流电机变频惆速因节能效果显著而迅速发展。变频调速的关键技术是将直流电逆变为0~100Hz的交流电。在七十年代到八十年代,随着变频调速装置的普及,大功率逆变用的晶闸管、巨型功率晶体管(GTR)和门极可关断晶闸管(GT0)成为当时电力电子器件的主角。类似的应用还包括高压直流输出,静止式无功功率动态补偿等。这时的电力电子技术已经能够实现整流和逆变,但工作频率较低,仅局限在中低频范围内。 3、变频器时代 进入八十年代,大规模和超大规模集成电路技术的迅猛发展,为现代电力电子技术的发展奠定了基础。将集成电路技术的精细加工技术和高压大电流技术有机结合,出现了一批全新的全控型功率器件、首先是功率M0SFET的问世,导致了中小功率电源向高频化发展,而后绝缘门极双极晶体管(IGBT)的出现,又为大中型功率电源向高频发展带来机遇。MOSFET和IGBT的相继问世,是传统的电力电子向现代电力电子转化的标志。据统计,到1995年底,功率M0SFET和GTR在功率半导体器件市场上已达到平分秋色的地步,而用IGBT代替GTR在电力电子领域巳成定论。新型器件的发展不仅为交流电机变频调速提供了较高的频率,使其性能
一、填空题 1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。 2．电路的三种工作状态是通路、断路、短路。 3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。 4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。 5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。 6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。 7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。 8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。 9．在直流电路中，电感可以看作短路，电容可以看作断路。 9．我国工业交流电采用的标准频率是 50 Hz。 10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。 11．电阻元件是耗能元件，电容元件是储能元件。
12．已知一正弦电压u=311sin(628t-60o)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60o 。 13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60o)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0o ，电阻消耗的功率P= 4840 W 。 14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。 15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。 16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。 17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。 18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为 正序 。 19．在正弦交流电路中，电源的频率越高，电感元件的感抗越 大 。 20．已知正弦交流电压的有效值为200V ，频率为100Hz ，初相角为30o，则其瞬时值表达式u= 282.8sin （628t+30o） 。 21．正弦量的三要素是 最大值或有效值 、 频率 和 初相位 。 22．对称三相电源是指三个 幅值 相同、 频率 相同和 相位互差120o 的电动势电源。 23．电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0 R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
现代电力电子技术的发展、现状与未来展 望综述
课程报告 现代电力电子技术的发展、现状与 未来展望综述 学院：电气工程学院 姓名： ********* 学号: 14********* 专业： ***************** 指导教师： *******老师 0 引言
电力电子技术就是使用电力半导体器件对电能进行变换和控制的技术，它是综合了电子技术、控制技术和电力技术而发展起来的应用性很强的新兴学科。随着经济技术水平的不断提高，电能的应用已经普及到社会生产和生活的方方面面，现代电力电子技术无论对传统工业的改造还是对高新技术产业的发展都有着至关重要的作用，它涉及的应用领域包括国民经济的各个工业部门。毫无疑问，电力电子技术将成为21世纪的重要关键技术之一。 1 电力电子技术的发展［1］ 电力电子技术包含电力电子器件制造技术和变流技术两个分支，电力电子器件的制造技术是电力电子技术的基础。电力电子器件的发展对电力电子技术的发展起着决定性的作用，电力电子技术的发展史是以电力电子器件的发展史为纲的。 1.1半控型器件（第一代电力电子器件） 上世纪50年代，美国通用电气公司发明了世界上第一只硅晶闸管(SCR)，标志着电力电子技术的诞生。此后，晶闸管得到了迅速发展，器件容量越来越大，性能得到不断提高，并产生了各种晶闸管派生器件，如快速晶闸管、逆导晶闸管、双向晶闸管、光控晶闸管等。但是，晶闸管作为半控型器件，只能通过门极控制器开通，不能控制其关断，要关断器件必须通过强迫换相电路，从而使整个装置体积增加，复杂程度提高，效率降低。另外，晶闸管为双极型器件，有少子存储效应，所以工作频率低，一般低于400 Hz。由于以上这些原因，使得晶闸管的应用受到很大限制。 1.2全控型器件（第二代电力电气器件） 随着半导体技术的不断突破及实际需求的发展，从上世纪70年代后期开始，以门极可关断晶闸管（GTO）、电力双极晶体管（BJT）和电力场效应晶体管（Power-MOSFET）为代表的全控型器件迅速发展。全控型器件的特点是，通过对门极（基极、栅极）的控制既可使其开通又可使其关断。此外，这些器件的开关速度普遍高于晶闸管，可用于开关频率较高的电路。这些优点使电力电子技术的面貌焕然一新，把电力电子技术推进到一个新的发展阶段。 1.3电力电子器件的新发展 为了解决MSOFET在高压下存在的导通电阻大的问题，RCA公司和GE公司于1982年开发出了绝缘栅双极晶体管（IGBT）,并于1986年开始正式生产并逐渐系列化。IGBT是MOS?FET和BJT得复合，它把MOSFET驱动功率小、开关速度快的优点和BJT通态压降小、载流能力大的优点集于一身，性能十分优越，使之很快成为现代电力电子技术的主导器件。与IGBT 相对应，MOS 控制晶闸管(MCT)和集成门极换流晶闸管（IGCT）都是MOSFET和GTO的复合，它们都综合
第2章电力电子器件课后复习题 第1部分：填空题 1. 电力电子器件是直接用于主电路中，实现电能的变换或控制的电子器件。 2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。 3. 电力电子器件一般工作在开关状态。 4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成， 由于电路中存在电压和电流的过冲，往往需添加保护电路。 5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件 和全控型器件。 6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。 7. 电力二极管的工作特性可概括为单向导电性。 8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。 9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的整流电路。其 反向恢复时间较长，一般在5μs以上。 10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在5μs以下。 11.肖特基二极管的反向恢复时间很短,其范围一般在10～40ns之间。 12.晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导 通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通， 门极就失去控制作用。要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。 13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。选用时，一般取 为正常工作时晶闸管所承受峰值电压2~3 倍。 14.使晶闸管维持导通所必需的最小电流称为维持电流。晶闸管刚从断态转入通态并移除 触发信号后，能维持导通所需的最小电流称为擎住电流。对同一晶闸管来说，通常I L约为I H的称为2~4 倍。 15.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。 16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10微秒左右。 高频晶闸管的不足在于其电压和电流定额不易做高。 17.双向晶闸管可认为是一对反并联联接的普通晶闸管的集成。 18.逆导晶闸管是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件。 19. 光控晶闸管又称光触发晶闸管，是利用一定波长的光照信号触发导通的晶闸管。光触 发保证了主电路与控制电路之间的绝缘，且可避免电磁干扰的影响。
现代电力电子技术
现代电力电子技术二、主观题(共12道小题) (主观题请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。在线只需提交客观题答案。) 11. 电力电子技术的研究内容？ 12. 电力电子技术的分支？ 13. 电力变换的基本类型？ 14. 电力电子系统的基本结构及特点？ 15. 电力电子的发展历史及其特点？ 16. 电力电子技术的典型应用领域？ 17. 电力电子器件的分类方式？ 18. 晶闸管的基本结构及通断条件是什么？ 19. 维持晶闸管导通的条件是什么？ 20. 对同一晶闸管，维持电流I H与擎住电流IL在数值大小上有I L______I H。 21. 整流电路的主要分类方式？ 22. 单相全控桥式整流大电感负载电路中，晶闸管的导通角θ=________。
现代电力电子技术二、主观题(共12道小题) 11. 电力电子技术的研究内容？ 参考答案：主要包括电力电子器件、功率变换主电路和控制电路。 12. 电力电子技术的分支？ 参考答案：电力学、电子学、材料学和控制理论等。 13. 电力变换的基本类型？ 参考答案： 包括四种变换类型：（１）整流ＡＣ－ＤＣ （２）逆变ＤＣ－ＡＣ （３）斩波ＤＣ－ＤＣ （４）交交电力变换ＡＣ－ＡＣ 14. 电力电子系统的基本结构及特点？ 参考答案： 电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。'
15. 电力电子的发展历史及其特点？ 参考答案：主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势 16. 电力电子技术的典型应用领域？ 参考答案：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。 17. 电力电子器件的分类方式？ 参考答案： 电力电子器件的分类 （１）从门极驱动特性可以分为：电压型和电流型 （２）从载流特性可以分为：单极型、双极型和复合型 （３）从门极控制特性可以分为：不可控、半控及全控型 18. 晶闸管的基本结构及通断条件是什么？ 参考答案：晶闸管由四层半导体结构组成，是个半控型电力电子器件，导通条件：承受正向阳极电压及门极施加正的触发信号。关断条件：流过晶闸管的电流降低到维持电流以下。 19. 维持晶闸管导通的条件是什么？ 参考答案：流过晶闸管的电流大于维持电流。 20. 对同一晶闸管，维持电流I H与擎住电流IL在数值大小上有I L______I H。 参考答案：I L__〉____I H 21. 整流电路的主要分类方式？ 参考答案： 按组成的器件可分为不可控（二极管）、半控（SCR)、全控(全控器件）三种； 按电路结构可分为桥式电路和半波电路； 按交流输入相数分为单相电路和三相电路。

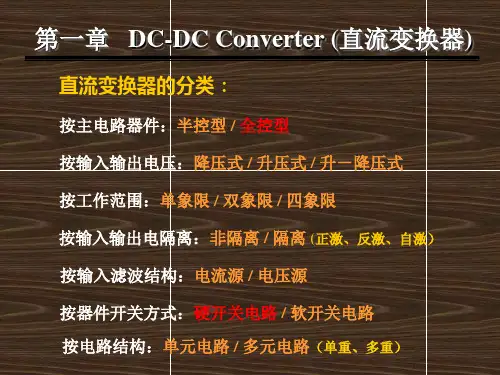

2.1 试说明功率二极管的主要类型及其主要工作特点。 2.2 人们希望的可控开关的理想特性有哪些？ 2.3 阅读参考文献一，说明常用功率半导体器件的性能特点及其一般应用场合。 2.4 说明MOSFET和IGBT驱动电路的作用、基本任务和工作特点。 3.1 什么是半波整流、全波整流、不控整流、半控整流、全控整流、相控整流？ 3.2 什么是电压纹波系数、脉动系数、基波电流数值因数、基波电流移位因数（基波功率因素）和整流输入功率因数？ 3.3 简述谐波与低功率因数（电力公害）的危害，并说明当前抑制相控整流电路网侧电流谐波的措施。 4.1 画出降压换流器（Buck电路）的基本电路结构，简要叙述其工作原理，并根据临界负载电流表达式说明当负载电压VO和电流IO一定时，如何避免负载电流断续。 4.2 画出升压换流器（Boost电路）的基本电路结构，推证其输入/输出电压的变压比M表达式，说明Boost电路输出电压的外特性。 4.3 画出升降压换流器（Buck-Boost电路）的基本电路结构，说明电路工作原理，推证其输入/输出电压（电流）间的关系式。 4.4 画出丘克换流器（Cuk电路）的基本电路结构，说明电路工作原理及主要优点，推证其输入/输出电压（电流）间的关系式。 5.1 正弦脉宽调制SPWM的基本原理是什么？幅值调制率ma和频率调制率mf的定义是什么？ 5.2 逆变器载波频率fs的选取原则是什么？ 5.3 简要说明逆变器方波控制方式与PWM控制方式的优缺点。 5.4 画出三相电压型逆变器双极性驱动信号生成的电路原理图，指出图中各变量的含义，简要叙述其工作原理。 6.1 柔性交流输电系统（FACTS）的定义是什么？FACTS控制器具有哪些基本功能类型？ 6.2 什么是高压直流输电（HVDC）系统？轻型高压直流输电系统在哪些方面具有良好的应用前景？ 6.3 晶闸管控制电抗器（TCR）的基本原理是什么？晶闸管触发控制角α<90°与α=90°两种情况下等效电抗是否相等，为什么？ 6.4 作图说明静止无功发生器（SVG）的工作原理与控制方式，分析其与5.4节所述三相逆变器的异同点？ 6.5 简要说明有源电力滤波器（APF）和动态电压恢复器（DVR）的基本功能和系统组成？ 6.6 阅读参考文献三，简要说明当前在风力发电技术领域中运用的储能技术、输电技术以及滤波与补偿技术？

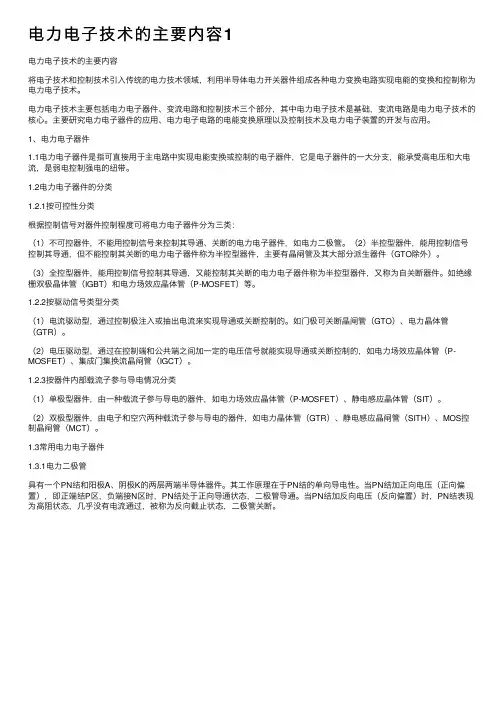

电力电子器件的发展对电力电子技术的发展起着决定性的作用，因此，电力电子技术的发展史是以电力电子器件的发展史为纲的。而电力电子技术的不断发展，新材料、新结构器件的陆续诞生，计算机技术的进步为现代控制技术的实际应用提供了有力的支持，在各行各业中的应用越来越广泛。电力电子技术在电力系统中的应用研究与实际工程也取得了可喜成绩。 电力电子技术是应用于电力领域的电子技术。具体地说，就是使用电力电子器件对电能进行变换和控制的技术，主要用于电力变换。目前所用的电力电子器件均用半导体制成，故也称电力半导体器件。通常把电力电子技术分为电力电子器件制造技术（理论基础是半导体物理）和变流技术（理论基础是电路理论）两个分支。电力电子器件的制造技术是电力电子技术的基础，而变流技术则是电力电子技术的核心。 电力电子技术的发展史 自 20 世纪50 年代末第一只晶闸管问世以来，电力电子技术开始登上现代电气传动技术舞台，以此为基础开发的可控硅整流装置，是电气传动领域的一次革命，使电能的变换和控制从旋转变流机组和静止离子变流器进入由电力电子器件构成的变流器时代，这标志着电力电子技术的诞生。在随后的40 余年里，电力电子技术在器件、变流电路、控制技术等方面都发生了日新月异的变化，在国际上，电力电子技术是竞争最激烈的高新技术领域。 电力电子器件的发展对电力电子技术的发展起着决定性的作用，因此，电力电子技术的发展史是以电力电子器件的发展史为纲的。1957年美国通用电气公司研制出第一个晶闸管为电力电子技术的诞生奠定了基础。晶闸管自诞生以来，电力电子器件已经走过了五十多年的概念更新、性能换代的发展历程。 第一代电力电子器件 以电力二极管和晶闸管(SCR)为代表的第一代电力电子器件，以其体积小、功耗低等优势首先在大功率整流电路中迅速取代老式的汞弧整流器，取得了明显的节能效果，并奠定了现代电力电子技术的基础。电力二极管对改善各种电力电子电路的性能、降低电路损耗和提高电源使用效率等方面都具有非常重要的作用。目前，硅整流管已形成普通整流管、快恢复整流管和肖特基整流管三种主要类型。晶闸管诞生后，其结构的改进和工艺的改革，为新器件的不断出现提供了条件。由晶闸管及其派生器件构成的各种电力电子系统在工业应用中主要解决了传统的电能变换装置中所存在的能耗大和装置笨重等问题，因而大大提高电能的利用率，同时也使工业噪声得到一定程度的控制。 第二代电力电子器件 自20世纪70 年代中期起，电力晶体管(GTR)、可关断晶闸管(GTO)、电力场控晶体管(功率MOSFET)、静电感应晶体管(SIT)、MOS 控制晶闸管(MCT)、绝缘栅双极晶体管(IGBT)等通断两态双可控器件相继问世，电力电子器件日趋成熟。一般将这类具有自关断能力的器件称为第二代电力电子器件。全控型器件的开关速度普遍高于晶闸管，可用于开关频率较高的电路。 第三代电力电子器件 进入20 世纪90 年代以后，为了使电力电子装置的结构紧凑、体积减少，常常把若干个电力电子器件及必要的辅助元件做成模块的形式，这给应用带来了很大的方便。后来，又把驱动、控制、保护电路和功率器件集成在一起，构成功率集成电路（PIC），也就是说，电力电子器件的研究和开发已进入高频化、标准模块化、集成化和智能化时代。电力电子器件的高频化是今后电力电子技术创新
现代电力电子技术第1次作业 一、单项选择题(只有一个选项正确，共4道小题) 1. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( ) (A) 干扰信号 (B) 触发电压信号 (C) 触发电流信号 (D) 干扰信号和触发信号 正确答案：A 2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( ) (A) 导通状态 (B) 关断状态 (C) 饱和状态 (D) 不定 正确答案：B 3. 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（） (A) 阳极电流 (B) 门极电流 (C) 阳极电流与门极电流之差 (D) 阳极电流与门极电流之和 正确答案：A 4. 电阻性负载三相半波可控整流电路，相电压的有效值为U2，当控制角α=0°时，整流输出电压平均值等于（） (A) 1.41U2 (B) 2.18U2 (C) 1.73U2 (D) 1.17U2 正确答案：D 四、主观题(共14道小题) 5. 电力电子技术的研究内容？ 参考答案：主要包括电力电子器件、功率变换主电路和控制电路。 6. 电力电子技术的分支？ 参考答案：电力学、电子学、材料学和控制理论等。 7. 电力变换的基本类型？ 参考答案：包括四种变换类型：（１）整流ＡＣ－ＤＣ （２）逆变ＤＣ－ＡＣ
（３）斩波ＤＣ－ＤＣ （４）交交电力变换ＡＣ－ＡＣ。 8. 电力电子系统的基本结构及特点？ 参考答案： 电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。 9. 电力电子的发展历史及其特点？ 参考答案： 主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势。 10. 电力电子技术的典型应用领域？ 参考答案：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。 11. 电力电子器件的分类方式？ 参考答案：电力电子器件的分类如下 （１）从门极驱动特性可以分为：电压型和电流型 （２）从载流特性可以分为：单极型、双极型和复合型 （３）从门极控制特性可以分为：不可控、半控及全控型。 12. 晶闸管的基本结构及通断条件是什么？ 参考答案： 晶闸管由四层半导体结构组成，是个半控型电力电子器件，导通条件：承受正向阳极电压及门极施加正的触发信号。关断条件：流过晶闸管的电流降低到维持电流以下。 13. 维持晶闸管导通的条件是什么？ 参考答案：流过晶闸管的电流大于维持电流。 14. 对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL______IH。 参考答案：IL〉IH。 15. 电力电子技术的定义和作用？ 参考答案：电力电子技术是研究利用电力电子器件实现电能变换和控制的电路，内容涉及电力电子器件、功率变换技术和控制理论，作用是把粗电变成负载需要的精电。 16. 双极型器件和单极型器件的特点与区别？ 参考答案： 双极型，电流驱动，通流能力很强，开关速度较低，所需驱动功率大，驱动电路复杂； 单极型，电压驱动，开关速度快，输入阻抗高，热稳定性好，所需驱动功率小而且驱动电路简单。
0-1.什么是电力电子技术? 电力电子技术是应用于电力技术领域中的电子技术；它是以利用大功率电子器件对能量进行变换和控制为主要内容的技术。国际电气和电子工程师协会（IEEE）的电力电子学会对电力电子技术的定义为：“有效地使用电力半导体器件、应用电路和设计理论以及分析开发工具，实现对电能的高效能变换和控制的一门技术，它包括电压、电流、频率和波形等方面的变换。” 0-2.电力电子技术的基础与核心分别是什么? 电力电子器件是基础。电能变换技术是核心. 0-3.请列举电力电子技术的 3 个主要应用领域。 电源装置;电源电网净化设备;电机调速系统;电能传输和电力控制;清洁能源开发和新蓄能系统;照明及其它。 0-4.电能变换电路有哪几种形式?其常用基本控制方式有哪三种类型? AD-DC整流电;DC-AC逆变电路;AC-AC交流变换电路;DC-DC直流变换电路。 常用基本控制方式主要有三类：相控方式、频控方式、斩控方式。 0-5.从发展过程看，电力电子器件可分为哪几个阶段? 简述各阶段的主要标志。可分为：集成电晶闸管及其应用；自关断器件及其应用；功率集成电路和智能功率器件及其应用三个发展阶段。集成电晶闸管及其应用：大功率整流器。自关断器件及其应用：各类节能的全控型器件问世。功率集成电路和智能功率器件及其应用：功率集成电路（PIC），智能功率模块（IPM）器件发展。 0-6.传统电力电子技术与现代电力电子技术各自特征是什么? 传统电力电子技术的特征：电力电子器件以半控型晶闸管为主，变流电路一般 为相控型，控制技术多采用模拟控制方式。 现代电力电子技术特征：电力电子器件以全控型器件为主，变流电路采用脉宽 调制型，控制技术采用PWM数字控制技术。 0-7.电力电子技术的发展方向是什么? 新器件：器件性能优化，新型半导体材料。高频化与高效率。集成化与模块化。数字化。绿色化。 1-1.按可控性分类，电力电子器件分哪几类? 按可控性分类，电力电子器件分为不可控器件、半控器件和全控器件。 1-2.电力二极管有哪些类型?各类型电力二极管的反向恢复时间大约为多少? 电力二极管类型以及反向恢复时间如下： 1）普通二极管，反向恢复时间在5us以上。 2）快恢复二极管，反向恢复时间在5us以下。快恢复极管从性能上可分为快速恢复和超快速恢复二极管。前者反向恢复时间为数百纳秒或更长，后者在100ns 以下，甚至达到20~30ns，多用于高频整流和逆变电路中。 3）肖特基二极管，反向恢复时间为10～40ns。 1-3.在哪些情况下，晶闸管可以从断态转变为通态? 维持晶闸管导通的条件是什么? 1、正向的阳极电压； 2、正向的门极电流。两者缺一不可。阳极电流大于维持电流。
现代电力电子技术应用及发展探讨 现代电力电子技术自上世纪六十年代开始出现，其发展势头迅猛。这是一项能够对电能进行控制和转换的技术，在多个行业都起到非常重要的作用，应用领域十分广泛。文中分析了现代电力电子技术的发展趋势，并进一步对现代电力电子技术的应用进行了具体的阐述。 标签：电力电子技术；发展趋势；应用 前言 现代电力电子技术的发展经历了几个不同的阶段，整流器时代、逆变器时代和变频器时代，现代电力电子技术属于变频器时代，同时又与微电子技术有效地进行了结合，这不仅使其应用范围十分广泛，而且在国民经济中的地位也变得越来越重要。 1 现代电力电子技术的发展趋势 在当前科学技术快速发展的新形势下，随着电力电子技术的不断革新，其发展达到了一个较高的水平。现代电力电子技术主要是对电源技术进行开发和应用，可以说电源技术的发展是当前电力电子技术发展的主要方向。 1.1 现代电力电子技术向模块化和集成化转变 电源单元和功率器件作为现代电力电子技术的重要组成部分，是电子器件智能化的核心所在，其组成器件具有微小性，因此电力电子器件结构也更为紧凑，体积较小，但其能够与其他不同器件的优点进行有效综合，所以其具有显著的优势。也加快了现代电力电子技术向模块化和集成化转变的进程，为电力系统使用性能的提升奠定了良好的基础。 1.2 现代电力电子技术从低频向高频化转变 变压器供电频率与变压器的电容体积、电感呈现反比的关系，在电力电子器件体积不断缩小的情况下，现代电力电子技术必然会加快向高频化方向转化。可控制关断型电力电子器件的出现即是现代电力电子技术向高频转化的重要标志。而且随着科学技术发展速度的加快，电力电子技术也必然会向着更高频的方向发展。 1.3 现代电力电子技术向全控化和数字化转变 传统的电力电子器件在使用过程中存在着一些限制，而且关断电器时还会产生一些危险，自关断的全控型器件在市场上出现后，有效地弥补了这些限制和避免了危险的发生，这也是现代电力电子技术变革的重要体现，表明现代电力电子
电力电子技术基本概念和基础知识练习：（王兆安、黄俊第四版） 第1章电力电子器件填空题： 1.电力电子器件一般工作在________状态。 2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。 3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________ 、________ ________三类。 5.电力二极管的工作特性可概括为________。 6.电力二极管的主要类型有________、________、________。 7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为____ 正向有触发则导通、反向截止____ 。 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL________IH 。 10.晶闸管断态不重复电压UDRM与转折电压Ubo数值大小上应为，UDRM________Ubo。 11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。 12.GTO的________结构是为了便于实现门极控制关断而设计的。 13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________ 。 14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。 15.电力MOSFET的通态电阻具有________温度系数。 16.IGBT 的开启电压UGE（th）随温度升高而________，开关速度________电力MOSFET 。 17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。 18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为________和________两类。 19.为了利于功率晶体管的关断，驱动电流后沿应是________。 20.GTR的驱动电路中抗饱和电路的主要作用是________。 21.抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。在过电流保护中，快速熔断器的全保护适用于________功率装置的保护。 22.功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。 23.晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施，给每只管子并联RC支路是________措施，当需同时串联和并联晶闸管时，应采用________的方法。 24.IGBT的通态压降在1/2或1/3额定电流以下区段具有________温度系数，在1/2或1/3额定电流以上区段具有________温度系数。 25.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是________，属于半控型器件的是________，属于全控型器件的是________；属于单极型电力电子器件的有________，属于双极型器件的有________，属于复合型电力电子器件得有________；在可控的器件中，容量最大的是________，工作频率最高的是________，属于电压驱动的是________，属于电流驱动的是________。 第2章整流电路填空题： 1.电阻负载的特点是________，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是________。 2.阻感负载的特点是________，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是________ ，其承受的最大正反向电压均为________，续流二极管承受的最大反向电
电力电子技术的发展与创新 1 概述 电力电子学（Power Electronics）这一名称是在上世纪60年代出现的。1974年，美国的W. Newell用一个倒三角形（如图）对电力电子学进行了描述，认为它是由电力学、电子学和控制理论三个学科交叉而形成的。这一观点被全世界普遍接受。 电力电子技术是建立在电子学、电工原理和自动控制三大学科上的新兴学科。因它本身是大功率的电技术，又大多是为应用强电的工业服务的，故常将它归属于电工类。电力电子技术的内容主要包括电力电子器件、电力电子电路和电力电子装置及其系统。电力电子器件以半导体为基本材料，最常用的材料为单晶硅；它的理论基础为半导体物理学；它的工艺技术为半导体器件工艺。近代新型电论基础，根据器件的特点和电能转换的要求，又开发出许多电能转换电路。力电子器件中大量应用了微电子学的技术。电力电子电路吸收了电子学的理这些电路中还包括各种控制、触发、保护、显示、信息处理、继电接触等二次回路及外围电路。利用这些电路，根据应用对象的不同，组成了各种用途的整机，称为电力电子装置。这些装置常与负载、配套设备等组成一个系统。电子学、电工学、自动控制、信号检测处理等技术常在这些装置及其系统中大量应用。 从几十年的发展来看，半导体器件确实起了推动电子技术发展的作用。晶闸管等电力半导体器件扮演了电力电子发展中的主要角色。进入70年代，晶闸管开始形成由低电压小电流到高电压大电流的系列产品。普通晶闸管不能自关断的半控型器件，被称为第一代电力电子器件。随着电力电子技术理论研究和制造工艺水平的不断提高，电力电子器件在容量和类型等方面得到了很大发展，是电力电子技术的又一次飞跃，先后研制出GTR、GTO、功率MOS FET等自关断全控型第二代电力电子器件。这些年来的经验表明：当某种关键的半导体器件诞生后，往往会引起电子技术的一个飞跃。可以看到，以绝缘栅双极晶体管(IGBT)为代表的第三代电力电子器件，开始向大容易高频率、响应快、低损耗方向发展，这又是一个飞跃。而进入90年代，电力电子器件正朝着复杂化、标准模块化、智能化、功率集成的方向发展，以此为基础形成了电力电子技术的理论研究，器件开发研制，应用的高新技术领域，在国际上竞争颇激烈。 目前，电力电子技术的应用已从机械、石化、纺织、冶金、电力、铁路、航空、航海等领域，进一步扩展到汽车、现代通信、家用电器、医疗设备、灯光照明等领域。进入21世纪，随着新的理论、新的器件、新的技术的不断涌现，特别是与微电子（计算机与信息）技术的日益融合，电力电子技术的应用领域也必将不断地得以拓展，随之而来的必将是智能电力电子时代。 2 电力电子器件发展回顾
