1、 LST RET 查询是否存在电调天线
若没有查到相应结果，无电调天线，不能电调。
2、若有单元动态信息且开工状态,可用；实际倾角有值，可直接调整：
⑴MOD RETSUBUNIT 设置下倾角； DSP RETSUBUNIT 查询默认20
⑵MOD BFANT 设置权值；（与倾角值相同）（F频需要，D频不需要）
3、有单元动态信息开工状态不可用；实际倾角 NULL，则进行下一步，开启天线端口
（1）MOD ANTENNAPORT
F频段:
MOD
ANTENNAPORT:CN=0,SRN=60,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SE LF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360;
MOD
ANTENNAPORT:CN=0,SRN=61,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SE LF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360;
MOD
ANTENNAPORT:CN=0,SRN=62,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SE LF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360;
D频段：
MOD
ANTENNAPORT:CN=0,SRN=200,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_S ELF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360;
MOD
ANTENNAPORT:CN=0,SRN=201,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_S ELF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360;
MOD
ANTENNAPORT:CN=0,SRN=202,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_S ELF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360;
（2）查询 DSP ANTENNAPORT（若无电流，打不开，不能电调）
（3）打开天线端口有电流：SCN ALD:扫描天线设备柜框槽序列号
（4）MOD RET 设备编号 0 1 2 添加天线1、2、3 单天线双极化级联安装
序列号：对应柜框槽m 单天线 D频段是y结尾 F频段是b结尾
设备编号与本地小区标识，必须一致
（若没加天线）ADD RET
（5）CLB RET 校准天线按照子单元
（6）MOD RETSUBUNIT 设置下倾角MOD BFANT设置权值
增加权值
1\ LSTBFANT；若为null，需配置
2\ ACT BFANT:OPMODE=DLDFILE; 激活波束（软件包文件激活）
3\ ADD BFANT
4、
F频段:
ADDBFANT:
DEVICENO=0,CONNSRN=60,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39; ADD BFANT:
DEVICENO=1,CONNSRN=61,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39; ADD BFANT:
DEVICENO=2,CONNSRN=62,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39;
D频段：
ADDBFANT:
DEVICENO=0,CONNSRN=200,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38; ADDBFANT:
DEVICENO=1,CONNSRN=201,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38; ADDBFANT:
DEVICENO=2,CONNSRN=202,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38;
判断范围是PUSCH上检测到用户级别的RSRP为index0到PUSCH上检测到用户级别的RSRP 为index8占比为50%以上算是弱覆盖或者是PUSCH上检测到用户级别的RSRP为index17到PUSCH上检测到用户级别的RSRP为index23占比为8%以下算是弱覆盖
天线产品单页资料 （电信集采版） 说明：本册为中国电信集采类产品单页资料，并仅限用于电信客户的集采产品订货。主要根据《2010年中国电信基站天线及室分天线集采》制定。 天馈事业部天线国内市场部 2010年10月
目录 一、全向天线 (1) 型号：OOA-360V11A (1) 二、定向单极化天线 (2) 型号：ODP-065V17A (2) 型号：ODP-065V18A (3) 型号：ODP-090V17A (4) 三、定向双极化天线 (5) 型号：ODP-032R18A (5) 型号：ODP-032R21A (6) 型号：ODP-065R15A (7) 型号：ODP-065R17A (8) 型号：ODP-065R18A (9) 型号：ODP-090R17A (10) 四、双极化电调天线 (11) 型号：ODV-032R18A (11) 型号：ODV-032R20A (12) 型号：ODV-065R15A (13) 型号：ODV-065R17A (14) 型号：ODV-065R18A (15) 型号：ODV-090R17A (16)
一、全向天线 型号：OOA-360V11A 产品描述：CDMA800/360°11dBi全向天线 电气性能指标 工作频率（MHz）820-880 天线增益（dBi）11±1 极化方式垂直极化水平面波瓣宽度（°）360 垂直面波瓣宽度（°） 6.5±2 方向图不圆度（dB）±1 电下倾角(°) 3 下倾精度(°) ±1 驻波比≤1.4三阶交调（dBm）≤-107 阻抗（Ω）50 功率容量（W）500 机械性能指标 天线尺寸（mm）3510×Ф52 重量（Kg）12.5 接头类型7/16阴头 环境温度（°C）-55～+70 抗风能力工作风速110km/h，极限风速 200km/h 雷电保护直接接地 方向图 820～880 MHz方向图 水平面垂直面
电调系列天线 摩比天线技术（深圳）有限公司 目录 800MHz电调天线 MB800-65-15.5DE14 ....................................... 错误!未定义书签。MB800-65-17DE14 ......................................... 错误!未定义书签。MB800-65-18DE14 ......................................... 错误!未定义书签。 900MHz电调天线 MB900-65-16.5DE14 ....................................... 错误!未定义书签。MB900-65-17DE14 ......................................... 错误!未定义书签。MB900-65-18DE14 ......................................... 错误!未定义书签。 800&900MHz电调天线 MB800/900-65-15.5DE14 ................................... 错误!未定义书签。MB800/900-65-17DE14 ..................................... 错误!未定义书签。MB800/900-65-18DE14 ..................................... 错误!未定义书签。 1800MHz电调天线 MB1800-65-15DE10 ........................................ 错误!未定义书签。MB1800-65-17DE10 ........................................ 错误!未定义书签。MB1800-65-18DE10 ........................................ 错误!未定义书签。 3G宽频电调天线 MB3F-65-15DE10 .......................................... 错误!未定义书签。MB3F-65-17DE10(不能提供)................................ 错误!未定义书签。MB3F-65-18DE10 .......................................... 错误!未定义书签。MB3F-65-20DE6(不能提供)................................. 错误!未定义书签。 双频双极化电调天线 MB900/1800-65-14/17DE14/10 .............................. 错误!未定义书签。MB900/1800-65-17/18DE14/10 .............................. 错误!未定义书签。M B B880000--6655--1155..55D D E E1144 M 倾角设置可以通过手动调节或者外加驱动器等装置遥控调节
天线调测指导书 (仅供内部使用) 拟制：邢子彬日期：2009-03-30 审核：日期：yyyy/mm/dd 审核：日期：yyyy/mm/dd 批准：日期：yyyy/mm/dd 华为技术有限公司 版权所有侵权必究
修订记录
天线调测指导书 关键词：天线、主瓣、旁瓣、接收电平 摘要：介绍了天线主瓣与旁瓣相关知识，以及单极化天线和双极化天线的调整方法。 缩略语清单： 一、主瓣和旁瓣 在对调天线前，需掌握天线主瓣和旁瓣的相关知识。 1、主瓣和旁瓣的定义 天线辐射的电场强度在空间各点的分布是不一样的，我们可以用天线方位图来表示。通常取其水平和垂直两个切面，故有水平方向图和垂直方向图，如图1所示为垂直方向图。方向图中有许多波瓣，最大辐射方向的波瓣叫主瓣，其它波瓣叫旁瓣，旁瓣中可以影响对调天线的是第一旁瓣。 图1 主瓣和旁瓣 2、定位主瓣
微波天线的主瓣宽度很窄，通常在0.6～3.7度之间，例如：一个1.2m的天线（工作频率为23 GHz），信号电平从主瓣信号峰值衰减到零只有0.9度的方位角。所以在定位主瓣的时候，一旦检测到信号，则只需要对天线做微调即可。 在对调天线扫描过主瓣的时候，信号电平要经历一个快速变化的过程，通过比较接收到的信号峰值可以确定天线主瓣是否对准，通常情况下主瓣信号峰值比第一旁瓣的信号峰值高20～25dB。当两端天线同时收到对端的主瓣信号，如果两个信号强度差在2dB以内，属于允许范围。 如图2是天线在自由空间传播模型的正面图，旁瓣围绕在以主瓣为圆心的周围成放射状传播。 图2 天线水平方向图 3、扫描路径 在不同的俯仰角（方位角）上扫描信号时，扫描到的旁瓣信号有时被误认为主瓣信号。如图3是天线水平方向上的辐射模型，天线在三种不同仰角位置扫描到的信号电平值： 图3 三种扫描路径
1 动态管理 动态管理实现网元或者小区闭塞、网元单板复位、电调天线倾角查询和设置、小区功率查询等操作，这些操作与其它网元制式的操作过程差不多，不再进行一一描述，本节只介绍一些常用的功能。 动态管理具体操作过程为：选择网元->选择操作功能->操作实施 1. 选择网元 注：可通过错误！未找到引用源。节实现操作站点的筛选。 2. 选择操作功能
3. 操作实施，点击功能界面的运行即可，注意有些操作是针对多个对象的，要注意具体操作对象的选择，特别是非查询类的操 作要防止操作了错误的对象导致影响网络运行。如下图，默认是查询基站下面的所有小区，实际操作时只选择需要查询的小区即可。
1.1 电调天线查询和设置 只有实际安装了 选择好网元后，在选择操作功能时，在过滤框输入“RET”，可实现REG相关功能的过滤，如下图： 与调天线相关的三个功能为： 1. RET校准：实现RET电机的调试，由工程开通调试人员或者用服人员进行操作，据用服的兄弟反馈此功能作用性不大。 2. 查询RET掩角：即查询电调天线下倾角，要求在进行下倾角调整前，都必须先进行查询，以获取现网使用的下倾角，再在 这个基础上进行调整。
3. RET设置掩角：即设置电调天线下倾角，注意是每次直接设置需要的角度，不是设置调整角度；比如，某个RET原来是4 度，要增加3度，则直接设置为7度。 注意很有可能是一个RRU对应的天线有多个电机，在调整小区的下倾角时，必须把同一个RRU的多个电机一起调整。如下面的小区RRU有多个电机： 具体天线的电机数量，与天线的类型相关，以后台查询为准。以笔者的经验来看，对于4R的小区，就可能会有两个电机；一般2R的小区，只有1个电机。 有时候，可能会发现虽然选择某些基站，但无法进行RET掩角的查询和设置，这是因为小区RET电机未安装、电机工作不正常或者小区非RET天线导致的。 1.1.1 查询RET掩角 操作简单，选择好需要查询的小区，点击“运行”，即会出现查询结果：
场馆天线测试评估报告 一、概述 场馆天线的构思起源于2000年悉尼奥运体育场馆GSM、GSM1800和CDMA系统中提供足够容量的覆盖系统的需要而特殊设计的。由于当时可使用的频段有限，所以体育场内大量的频率复用需要达到最佳的容量，然而实际上，观众席区域是由棋盘式的辐射区覆盖的，这样非邻近区可复用相同频率，下一个复用相同频率蜂窝的区域距离本区域X轴方向51米处，且在此区域需降低15dB的信号强度。 二、场馆天线的基本要求及设计原理 2.1场馆天线所需要达到的基本要求 基于场馆的特殊构造，对天线的覆盖基本要求如下： a)CDMA和GSM频段（820至960MHz）、DCS1800频段（1710至1810MHz）及TD-LTE的覆盖。这是由内 部双工器（频率分配合成器？）在多个频段解决的。 b)在两个相交区域的覆盖边缘要求信号急剧下滑的矩形覆盖波形，俯仰角覆盖需要50?，两种不同的天 线分别提供90?和50?的仰角覆盖。因为在观众席上方天线安装点的高度不同，按该场馆的要求，这 两种天线均需提供不同长度的横向覆盖。 c)基于建筑和美观的考虑，天线需要直接安装在场馆上方与体育馆结构架表面相交的位置，所以俯仰 角方向电子波束需达到?的倾角。故而正确的覆盖是要由几个不同倾角的波束实现的。 d)考虑到极化分集带来的有效增益，故本案例采用了双极化天线。 2.2场馆天线设计思路 该场馆天线均各由两组5x5的列阵式振子组组成，一组覆盖1710MHz至1880MHz频段，；另外一组覆盖LTE 频段。振子组的馈电是由印制电路功率分配的。由于与大多数情况不同的是这每列振子要产生单一的窄波束，而这些天线需要在水平面上产生一个近似于矩形的波束。这种对振子产生这样覆盖波形的极端特殊要求需要相关移相180?。为获得这样的效果必须反向对振子臂的馈电，从而也避免辐射覆盖在其运作的带宽上强度下降。

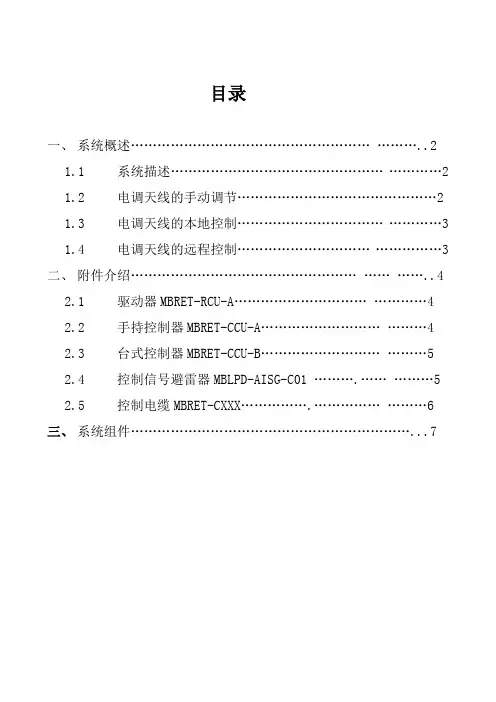

目录 一、系统概述 (2) 1.1 系统描述 (2) 1.2 电调天线的手动调节 (2) 1.3 电调天线的本地控制 (3) 1.4 电调天线的远程控制 (3) 二、附件介绍 (4) 2.1 驱动器MBRET-RCU-A (4) 2.2 手持控制器MBRET-CCU-A (4) 2.3 台式控制器MBRET-CCU-B (5) 2.4 控制信号避雷器MBLPD-AISG-C01 (5) 2.5 控制电缆MBRET-CXXX (6) 三、系统组件 (7)
