精心整理

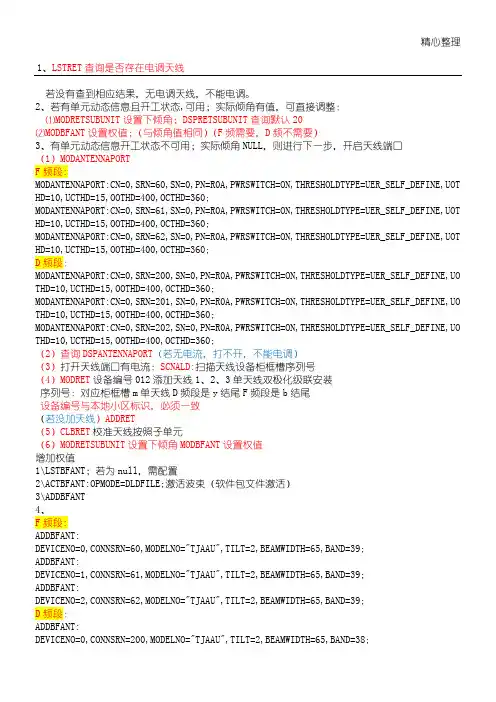

1、LSTRET 查询是否存在电调天线
若没有查到相应结果，无电调天线，不能电调。
2、若有单元动态信息且开工状态,可用；实际倾角有值，可直接调整：
⑴MODRETSUBUNIT 设置下倾角；DSPRETSUBUNIT 查询默认20
⑵MODBFANT 设置权值；（与倾角值相同）（F 频需要，D 频不需要）
3、有单元动态信息开工状态不可用；实际倾角NULL ，则进行下一步，开启天线端口 （1）MODANTENNAPORT
F 频段:
MODANTENNAPORT:CN=0,SRN=60,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SELF_DEFINE,UOT D 频段：（2（3）（4）（（5）（6）4、
F 频段:
ADDBFANT: DEVICENO=0,CONNSRN=60,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39;
ADDBFANT:
DEVICENO=1,CONNSRN=61,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39;
ADDBFANT:
DEVICENO=2,CONNSRN=62,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39;
D 频段：
ADDBFANT:
DEVICENO=0,CONNSRN=200,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38;
精心整理
ADDBFANT:
DEVICENO=1,CONNSRN=201,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38;
ADDBFANT:
DEVICENO=2,CONNSRN=202,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38;
判断范围是PUSCH上检测到用户级别的RSRP为index0到PUSCH上检测到用户级别的RSRP为index8占比为50%以上算是弱覆盖或者是PUSCH上检测到用户级别的RSRP为index17到PUSCH 上检测到用户级别的RSRP为index23占比为8%以下算是弱覆盖
电调系列天线 摩比天线技术（深圳）有限公司 目录 800MHz电调天线 MB800-65-15.5DE14 ....................................... 错误!未定义书签。MB800-65-17DE14 ......................................... 错误!未定义书签。MB800-65-18DE14 ......................................... 错误!未定义书签。 900MHz电调天线 MB900-65-16.5DE14 ....................................... 错误!未定义书签。MB900-65-17DE14 ......................................... 错误!未定义书签。MB900-65-18DE14 ......................................... 错误!未定义书签。 800&900MHz电调天线 MB800/900-65-15.5DE14 ................................... 错误!未定义书签。MB800/900-65-17DE14 ..................................... 错误!未定义书签。MB800/900-65-18DE14 ..................................... 错误!未定义书签。 1800MHz电调天线 MB1800-65-15DE10 ........................................ 错误!未定义书签。MB1800-65-17DE10 ........................................ 错误!未定义书签。MB1800-65-18DE10 ........................................ 错误!未定义书签。 3G宽频电调天线 MB3F-65-15DE10 .......................................... 错误!未定义书签。MB3F-65-17DE10(不能提供)................................ 错误!未定义书签。MB3F-65-18DE10 .......................................... 错误!未定义书签。MB3F-65-20DE6(不能提供)................................. 错误!未定义书签。 双频双极化电调天线 MB900/1800-65-14/17DE14/10 .............................. 错误!未定义书签。MB900/1800-65-17/18DE14/10 .............................. 错误!未定义书签。M B B880000--6655--1155..55D D E E1144 M 倾角设置可以通过手动调节或者外加驱动器等装置遥控调节
天线调测指导书 (仅供内部使用) 拟制：邢子彬日期：2009-03-30 审核：日期：yyyy/mm/dd 审核：日期：yyyy/mm/dd 批准：日期：yyyy/mm/dd 华为技术有限公司 版权所有侵权必究
修订记录
天线调测指导书 关键词：天线、主瓣、旁瓣、接收电平 摘要：介绍了天线主瓣与旁瓣相关知识，以及单极化天线和双极化天线的调整方法。 缩略语清单： 一、主瓣和旁瓣 在对调天线前，需掌握天线主瓣和旁瓣的相关知识。 1、主瓣和旁瓣的定义 天线辐射的电场强度在空间各点的分布是不一样的，我们可以用天线方位图来表示。通常取其水平和垂直两个切面，故有水平方向图和垂直方向图，如图1所示为垂直方向图。方向图中有许多波瓣，最大辐射方向的波瓣叫主瓣，其它波瓣叫旁瓣，旁瓣中可以影响对调天线的是第一旁瓣。 图1 主瓣和旁瓣 2、定位主瓣
微波天线的主瓣宽度很窄，通常在0.6～3.7度之间，例如：一个1.2m的天线（工作频率为23 GHz），信号电平从主瓣信号峰值衰减到零只有0.9度的方位角。所以在定位主瓣的时候，一旦检测到信号，则只需要对天线做微调即可。 在对调天线扫描过主瓣的时候，信号电平要经历一个快速变化的过程，通过比较接收到的信号峰值可以确定天线主瓣是否对准，通常情况下主瓣信号峰值比第一旁瓣的信号峰值高20～25dB。当两端天线同时收到对端的主瓣信号，如果两个信号强度差在2dB以内，属于允许范围。 如图2是天线在自由空间传播模型的正面图，旁瓣围绕在以主瓣为圆心的周围成放射状传播。 图2 天线水平方向图 3、扫描路径 在不同的俯仰角（方位角）上扫描信号时，扫描到的旁瓣信号有时被误认为主瓣信号。如图3是天线水平方向上的辐射模型，天线在三种不同仰角位置扫描到的信号电平值： 图3 三种扫描路径
连续电调板状天线使用说明书 京信通信系统（广州）有限公司 2006年2月
目录 1电调天线系统的连接 (3) 1.1 电调天线系统概述 (3) 1.2 电调天线系统的连接方式 (3) 1.2.1直接使用多芯电缆连接室外控制单元RCU； (3) 1.2.2通过Bias-Tee连接RCU； (4) 1.2.3通过内嵌馈电器Bias-Tee的塔顶放大器TMA连接RCU (5) 1.3室外控制单元RCU的安装 (5) 1.4电调天线系统的通信方式 (6) 1.4.1RS-232接口 (6) 1.4.2以太网接口 (6) 1.4.3无线数传接口 (7) 1.5中心控制单元IP地址的配置 (7) 1.5.1IP地址配置步骤 (7) 2OMT本地调测软件的安装及使用 (9) 2.1 OMT软件概述 (9) 2.2 软件运行环境 (10) 2.3 软件安装 (10) 2.4 软件使用说明 (11) 2.4.1 软件启动 (11) 2.4.2 使用说明 (12)
1 电调天线系统的连接 1.1 电调天线系统概述 京信电调天线系统包括：CCU（中心控制单元）、RCU（室外控制单元）、Bias-Tee（馈电器）、内嵌Bias-Tee的TMA（塔顶放大器）和多芯电缆，整个系统符合AISG标准。中心控制单元通过RS-232串口、以太网或无线MODEM等通信接口与本地调测软件或网管软件连接，组成了控制软件系统。整个电调天线系统的组成可以有三种连接方式： 1） 直接使用多芯电缆连接室外控制单元RCU； 2） 通过馈电器Bias-Tee连接室外控制单元RCU； 3） 通过内嵌馈电器Bias-Tee的塔顶放大器TMA连接RCU。 1.2 电调天线系统的连接方式 整个电调天线系统有三种连接方式： 1.2.1 直接使用多芯电缆连接室外控制单元RCU； 网 管 中 心
1 动态管理 动态管理实现网元或者小区闭塞、网元单板复位、电调天线倾角查询和设置、小区功率查询等操作，这些操作与其它网元制式的操作过程差不多，不再进行一一描述，本节只介绍一些常用的功能。 动态管理具体操作过程为：选择网元->选择操作功能->操作实施 1. 选择网元 注：可通过错误！未找到引用源。节实现操作站点的筛选。 2. 选择操作功能
3. 操作实施，点击功能界面的运行即可，注意有些操作是针对多个对象的，要注意具体操作对象的选择，特别是非查询类的操 作要防止操作了错误的对象导致影响网络运行。如下图，默认是查询基站下面的所有小区，实际操作时只选择需要查询的小区即可。
1.1 电调天线查询和设置 只有实际安装了 选择好网元后，在选择操作功能时，在过滤框输入“RET”，可实现REG相关功能的过滤，如下图： 与调天线相关的三个功能为： 1. RET校准：实现RET电机的调试，由工程开通调试人员或者用服人员进行操作，据用服的兄弟反馈此功能作用性不大。 2. 查询RET掩角：即查询电调天线下倾角，要求在进行下倾角调整前，都必须先进行查询，以获取现网使用的下倾角，再在 这个基础上进行调整。
3. RET设置掩角：即设置电调天线下倾角，注意是每次直接设置需要的角度，不是设置调整角度；比如，某个RET原来是4 度，要增加3度，则直接设置为7度。 注意很有可能是一个RRU对应的天线有多个电机，在调整小区的下倾角时，必须把同一个RRU的多个电机一起调整。如下面的小区RRU有多个电机： 具体天线的电机数量，与天线的类型相关，以后台查询为准。以笔者的经验来看，对于4R的小区，就可能会有两个电机；一般2R的小区，只有1个电机。 有时候，可能会发现虽然选择某些基站，但无法进行RET掩角的查询和设置，这是因为小区RET电机未安装、电机工作不正常或者小区非RET天线导致的。 1.1.1 查询RET掩角 操作简单，选择好需要查询的小区，点击“运行”，即会出现查询结果：
场馆天线测试评估报告 一、概述 场馆天线的构思起源于2000年悉尼奥运体育场馆GSM、GSM1800和CDMA系统中提供足够容量的覆盖系统的需要而特殊设计的。由于当时可使用的频段有限，所以体育场内大量的频率复用需要达到最佳的容量，然而实际上，观众席区域是由棋盘式的辐射区覆盖的，这样非邻近区可复用相同频率，下一个复用相同频率蜂窝的区域距离本区域X轴方向51米处，且在此区域需降低15dB的信号强度。 二、场馆天线的基本要求及设计原理 2.1场馆天线所需要达到的基本要求 基于场馆的特殊构造，对天线的覆盖基本要求如下： a)CDMA和GSM频段（820至960MHz）、DCS1800频段（1710至1810MHz）及TD-LTE的覆盖。这是由内 部双工器（频率分配合成器？）在多个频段解决的。 b)在两个相交区域的覆盖边缘要求信号急剧下滑的矩形覆盖波形，俯仰角覆盖需要50?，两种不同的天 线分别提供90?和50?的仰角覆盖。因为在观众席上方天线安装点的高度不同，按该场馆的要求，这 两种天线均需提供不同长度的横向覆盖。 c)基于建筑和美观的考虑，天线需要直接安装在场馆上方与体育馆结构架表面相交的位置，所以俯仰 角方向电子波束需达到?的倾角。故而正确的覆盖是要由几个不同倾角的波束实现的。 d)考虑到极化分集带来的有效增益，故本案例采用了双极化天线。 2.2场馆天线设计思路 该场馆天线均各由两组5x5的列阵式振子组组成，一组覆盖1710MHz至1880MHz频段，；另外一组覆盖LTE 频段。振子组的馈电是由印制电路功率分配的。由于与大多数情况不同的是这每列振子要产生单一的窄波束，而这些天线需要在水平面上产生一个近似于矩形的波束。这种对振子产生这样覆盖波形的极端特殊要求需要相关移相180?。为获得这样的效果必须反向对振子臂的馈电，从而也避免辐射覆盖在其运作的带宽上强度下降。
目录 一、系统概述 (2) 1.1 系统描述 (2) 1.2 电调天线的手动调节 (2) 1.3 电调天线的本地控制 (3) 1.4 电调天线的远程控制 (3) 二、附件介绍 (4) 2.1 驱动器MBRET-RCU-A (4) 2.2 手持控制器MBRET-CCU-A (4) 2.3 台式控制器MBRET-CCU-B (5) 2.4 控制信号避雷器MBLPD-AISG-C01 (5) 2.5 控制电缆MBRET-CXXX (6) 三、系统组件 (7)
远程电调天线控制系统简介 一、 系统概述 1.1 系统描述 本公司生产的电调天线采用组件配置模式，当不接驱动器时，装上手动调节杆即成为手调天线，这适用于一些天线安装位置不高，易维护且对自动化程序要求不高的场合。当天线安装位置较高，不易维护，但调节机会较少且对成本要求苛刻的场合，我们提供手持式的天线控制器，通过它，维护人员可以对多个基站的天线进行独立控制。同样，对于调节比较频繁的场合，我们提供机架安装方式的电调天线控制器，它可以通过RS232接口、USB 与PC 机相连，完成电调天线的本地控制或者通过以太网络进行远程控制。 所有的控制器提供12V 4A 或24V 2A 的直流驱动电源，驱动器的连接数量取决于驱动器的功耗及电缆的损耗。 1.2 电调天线的手动调节 本公司的所有电调天线均采用组件配置模式，在安装位置低，维护方便，调节机会少的一些地方，可以只选择手动电调天线，将天线手动调节到所需要的角度，然后用自带的锁紧螺母固定即可。 天线1 天线2 天线3 RCU3 RCU2 RCU1
图1 天线的本地控制 1.3 电调天线的本地控制 电调天线可以通过手持控制器（MBRET-CCU-A）或台式控制器（MBRET-CCU-B）实现本地控制。当采用手持控制器来控制电调天线时，手持控制器可以由维护人员随身携带。当采用PC机时,可以通过台式控制器的RS232接口控制。当采用笔记本电脑对天线进行调试时，还可以通过控制器的USB接口实现通信(目前大部分笔记本已经取消了串口，USB接口较常用)。台式控制器完成PC机与天线驱动器之间的协议转换，然后将指令发至驱动器执行，其系统框图如图1所示。 1.4 电调天线的远程控制 对于调节比较频繁，自动化要求较高的场合，可以采用机架安装方式的台式控制器。机架式的天线控制器提供了一个PPP串口和一个网口，通过PPP串口接一个MODEM可以实现远程无线连接。通过以太网接入内部网络可以实现局域网网内控制或INTERNET远程控制。图2是通过MODEM和INTERNET网络的电调天线控制示意图。 MBRET-CCU-B USB RS-232 PSTN 公共电话网 MBRET-CCU-B MODEM 电话线 电话线 MODEM RS-232 HTTP 网管中心交换机 电话线 MODEM RS-232 电话线 MODEM RS-232 HTTP HTTP MBRET-CCU-B MBRET-CCU-B RS-232
中国铁塔-运维监控系统FSU调测指导书 中国铁塔股份有限公司 2015年4月
修改历史
目录 1.概述 (5) 2.调测开通流程 (5) 3.准备工作 (5) 3.1资源信息配置 (5) 3.1.1站址信息 (6) 3.1.2铁塔信息 (7) 3.1.3机房信息 (8) 3.1.4FSU信息 (9) 3.1.5蓄电池 (10) 3.1.6开关电源 (13) 3.1.7空调 (14) 3.1.8摄像头 (15) 3.1.9红外 (16) 3.1.10烟感 (17) 3.1.11温感 (17) 3.1.12水浸 (18) 3.1.13门磁* (19) 3.1.14智能电表 (20) 3.2导出设备编码清单 (20) 4.入网调测申请流程 (22) 4.1提交测试申请 (22) 4.2提交测试报告 (23) 4.3专家组审核 (25) 4.4IT中心复核 (26) 5.现场调测指导 (29) 5.1开关电源测试指导 (29) 5.1.1电池熔丝故障告警 (29) 5.1.2电池充电过流告警 (30) 5.1.3电池温度过高告警 (30) 5.1.4电池供电告警 (31) 5.1.5直流输出电压过低告警 (31) 5.1.6直流输出电压过高告警 (32) 5.1.7交流输入电压过高告警 (32) 5.1.8交流输入电压过低告警 (32) 5.1.9交流输入停电告警 (33)
中国铁塔动环监控系统FSU入网操作指引 5.1.10交流输入缺相告警 (33) 5.1.11监控模块故障告警 (34) 5.1.12防雷器故障告警 (36) 5.1.13整流模块故障告警 (36) 5.1.14整流模块通信状态告警 (36) 5.1.15开关电源遥测信号 (37) 5.1.16均充控制 (38) 5.1.17浮充电压设定 (38) 5.1.18直流输出电压过低设定 (39) 5.1.19直流输出电压过高设定 (40) 5.2蓄电池组测试指导 (41) 5.2.1电池组中点电压不平衡 (41) 5.2.2蓄电池组遥测信号 (41) 5.3空调测试指导 (42) 5.3.1工作异常告警 (42) 5.3.2回风温度遥测 (43) 5.3.3远程开关机（遥控） (44) 5.3.4运行温度设定（遥调） (45) 5.4智能交流电表测试指导 (46) 5.4.1交流输入停电告警 (46) 5.4.2交流电表遥测信号 (47) 5.5门禁系统测试指导 (48) 5.5.1门磁开关状态告警 (48) 5.5.2远程开门 (49) 5.6机房环境测试指导 (50) 5.6.1水浸告警 (50) 5.6.2烟雾告警 (51) 5.6.3红外告警 (52) 5.6.4环境温湿度遥信（温度、湿度告警） (53) 5.6.5环境温湿度遥测 (53) 5.7监控设备测试指导 (54) 5.7.1空调通信中断告警 (54) 5.7.2开关电源中断告警 (56) 5.7.3智能电表通信中断告警 (56) 5.7.4智能门禁通信中断告警 (57)
中国通信建设第四工程局江苏分公司 基站设备安装现场检查指导规范 一、铁件安装： 1、室内走线架的地面支柱安装应垂直稳固，允许垂直偏差为 1.5?，加 固凹钢与墙柱（无墙柱时与墙壁）固定，不得与天花板、板墙固定，并符合抗震要求； 2、同一方向的立柱应在同一条直线上，当立柱妨碍设备安装时，可适当 移动位置； 3、走线架、凹钢加固点或支撑点距离在1.5－2米；走线架横档面向上安 装，水平凹形钢应成凹型安装。走线架应平直，无明显扭曲、歪斜、破皮、生锈。走线架侧旁支撑、终端加固角钢的安装应牢固、端正、平直； 4、室内走线架与墙壁或机柜列应保持平行，每米允许水平偏差为2mm； 5、对于机房为彩钢板房时，宜采用木螺丝使凹形钢和彩钢板房连接； 6、走线架连接时，应保证可靠的电气连，保护接地应符合设计文件要求， 室内走线架不得与室外走线架有电气连接；机房内走线架接地必须使用毛刺垫片安装，且相邻走线架用短连线连通，接地垫片应在铜鼻子和走线架中间，接地线可放在走线架内侧，保证电气连通。
二、机架安装： 机架的安装位置应符合工程设计平面图要求，如机架的安装位置如需要变更，必须征得设计和建设单位的同意，并办理设计变更手续； 1、落地机架安装 （1）落地机架固定方式应结合机房特点和抗震要求，采用底脚安装固定方式或者底座安装固定方式，机架走线槽、顶盖和防鼠网应全部安 装。当机架顶部须开出线孔时，开孔边缘不得有毛刺； （2）落地机架需采用M8或以上膨胀螺丝固定在地基上或机墩上，同时需进行机架顶部加固； （3）落地机架两侧应垂直地面，机架水平误差应小于2mm，允许垂直偏差小于3mm； （4）设备安装具体操作应根据设备厂家的安装操作手册要求，设备应单独接地，接地线径符合设计要求，防静电手环要正确安装； （5）落地机架前后门应安装且开、关顺畅，机架各部件油漆不应有脱落或碰伤，不得变形，接地线连接牢固可靠； （6）落地机架里面不应有多余的螺钉等杂物； 2、壁挂机架安装 （1）壁挂机架安装应结合机房特点和抗震要求，采用固定于墙上的挂架，并用M8或以上膨胀螺丝将挂架牢固固定于墙壁或其它附着物上； （2）设备安装具体操作应根据设备厂家的安装操作手册要求，设备应单独接地，接地线径符合设计要求，防静电手环要正确安装；
电调天线运行数据异常告警处理
目录 一、问题描述 (3) 二、分析过程 (4) 三、解决措施 (7) 四、经验总结 (9)
电调天线运行数据异常告警处理 【摘要】网管告警统计中，部分站点存在电调天线运行数据异常告警。 【关键字】电调天线运行数据异常 【业务类别】告警、日常维护 一、问题描述 在统计全网告警时，部分基站存在电调天线运行数据异常告警，告警影响：天线设备承载的小区的覆盖与配置不一致。告警如下： 二、分析过程 通过告警拓扑定位，TL-铜陵县-北湖局HFBBU12-448902天线设备编号=0存在电调天线运行数据异常告警。 MML执行命令LST RETSUBUNIT:;和DSP RETDEVICEDATA:; ，查询配置的下倾角是否
超过天线支持的最大下倾角，如图： 从命令查询可以看到该天线设备最大支持电子倾角100（0.1度），而当前实际配置为110（0.1度）超出天线设备最大支持电子倾角数值，导致产生告警。结合网优优化及现场调整天线机械倾角，执行命令MOD RETSUBUNIT将当前电子倾角修改至小于或等于设备支持最大数值，修改后告警恢复。
三、解决措施 通过分析，配置的电子倾角已经超过天线支持的最大下倾角值，需重新调整电子倾角。调整前建议先查询天线设备最大支持电子倾角度数。 倾角修改后，告警恢复 四、经验总结 各种类型的电调天线最大和最小支持倾角度数都不一样，后期建议注意在调整前先查询电调的支持最大倾角，再根据实际需求调整。如果电子倾角无法满足需求，可以结合实际情况，采用调整机械+电子倾角的方式来满足覆盖需求。
附件4 铁塔改造方案及无线改造方案 一、主要场景的铁塔扩容改造方法 (一)角钢塔、钢管塔 1.增加截面（方法编号：JG 001） 通过在原构件上连接型钢、钢板等达到提高原构件承载能力的目的，该方式的连接可不拆卸原有构件，直接提高构件的承载力。如图1-1所示。 图1-1 增加截面示意 2.直接增加天线支架（方法编号：JG002） 依据安全评估的结果，如铁塔可以直接新增天线，可以直接在原塔结构上新增天线支架。如图1-2所示。 图1-2增加支臂示意图1-3增加平台示意
3.直接增加平台（方法编号：JG003） 依据安全评估的结果，如铁塔可以直接新增平台，可以直接在原塔结构上新增平台。如图1-3所示。 4.拆除平台更换为支架（方法编号：JG004） 平台的直径一般在2.5米以上，护栏高度1.1米以上，平台的挡风面积及体形系数都大于天线的挡风面积和体形系数，因此拆除平台换天线支架，可以有效的降低铁塔的荷载，为新增天线创造条件。改造方式如图1-4所示。 5.拆除平台更换为简易平台（方法编号：JG005） 由于简易平台与传统平台相比取消了护栏，这就大大降低了平台的挡风面积，同时又兼顾了更好的安装和维护的便利性。如图1-5所示。 图1-4 拆平台换支架示意图1-5 拆平台换简易平台示意 6.降平台高度或塔高度（方法编号：JG006） 铁塔是悬臂结构，降低铁塔总高度或者降低平台固定位置高度能有效减少铁塔的负荷。如图1-6所示。
图1-6 降平台高或降塔高示意 部分存量铁塔塔身安装有运营商的徽标，拆除徽标会减少铁塔的荷载，给新增天线创造条件。如图1-7所示。 图1-7 拆除徽标示意 (二)单管塔 1.直接增加天线支架（方法编号：DG001） 依据安全评估的结果，如铁塔可以直接新增天线，可以直接在原塔结构上新增天线支架。如图1-8所示。 2.直接增加平台（方法编号：DG002）
LTE弱覆盖处理指导书 一、弱覆盖问题分析流程 （一）覆盖优化整体原则 原则1：先排除站点故障，并检查天馈信息，网络参数 原则2：先优化RSRP，后优化RS SINR 原则3：覆盖优化的两大关键任务：消除弱覆盖；净化切换带、控制重叠覆盖。原则4：优先优化弱覆盖、越区覆盖，再优化重叠覆盖。 原则5：优先调整天线下倾角、方位角，再是调整RS的发射功率，最后考虑天线挂高和站点搬迁及加站。 （二）弱覆盖问题的定义 弱覆盖小区：有效覆盖采样点（小于-110dBm）占整体采样点比例低于设定的目标值。 MR弱覆盖采样点占比=主小区电平（RSRP<-110dbm）采样点/总采样点 注：目前宏站为小区RSRP小于-110dBm采样点大于20%；室分为RSRP小于-110dBm 采样点大于10%。 （三）弱覆盖原因分类 站点问题：站点故障导致出现暂时覆盖空洞引起弱覆盖；站点位置不合理（阻挡/过高/过低/过远），无法有效覆盖目标区域。 覆盖空洞：问题区域无站点主控而周边站点由于距离过远或者信号阻挡等原因无法有效覆盖，导致出现区域弱覆盖。 天馈问题：天线方位角及下倾角设置不合理，无法有效覆盖目标区域。 参数问题：功率参数、切换参数、重选参数及邻区配置若存在不合理的情况，均可能导致弱覆盖问题的产生
（四）常规分析流程 问题点分析流程如下： 步骤1、通过后台人员提取的后台数据核查覆盖弱覆盖区域的站点是否存在断站和告警问题，如有则优先处理。 步骤2、结合复勘报告与谷歌地图核查站点天线是否覆盖问题点区域，天线方位角与下倾角是否合理，如不合理则进行方位角与下倾角调整。 步骤3、若周边临近第一层站点无法更好的覆盖问题点，则考虑调整第二层站点进行信号覆盖。特别注意是在不影响高业务、高用户区域或者主干道路的情况下，适当调整天线方位角或者下倾角来改善问题。 步骤4、通过天线调整无法改善弱覆盖问题，则可酌情考虑增加站点小区参考信号发射功率来改善问题。同时结合KPI指标以及路测数据分析，核查问题点周边站点的切换参数和切换关系是否合理，如不合理则进行相应调整优化。判定方法为UE占用主服小区信号强度偏弱（低于切换门限-105dBm），邻区信号信号电平高于-105dBm，且满足切换条件，UE迟迟不发生切换，则可判定为切换不及时或者邻区缺失，切换不及时可通过调整切换偏置参数OFF与切换迟滞参数HYS来改善；信令中不断上报A3事件，引起切换失败与掉线问题，则基本判断为邻区关
天线设备 检验检测明细 目录 一、总则 (1) 二、规范性引用文件 (6) 三、质量管理与保障体系 (6)
四、天线主要技术指标及要求 (7) 五、供货及验收 (35) 六、产品质量抽检 (36) 七、售后服务 (37) 八、技术资料和技术培训 (38)
本技术规范书是中国联合网络通信有限公司就向其提供基站用电调天线设备的投标人提出的技术要求，作为投标人制定技术应答书的依据。 一、总则 1.对于本规范书提出的有关要求，投标人应在技术应答书中逐项答复， 应答要求为“满足并优于”、“满足”、“不满足”。对于相关技术参数指标等内容，投标人应在性能要求表格中每一项指标下方的空格内做逐项应答，说明能否满足要求，并填写具体数值，要求以产品标称值应答，应答用蓝色粗体字，并填写附表一、点对点应答偏离表，同时应在投标文件中提供相应的测试报告或其他证明文件资料。 2.对于本规范书中未能提出的系统性能指标和不合理的功能配臵，投 标人应在建议书中加以补充说明，并提供有关详细资料。 3.投标人应根据招标项目的要求提出完整的设备配备，如有缺漏，由 投标人免费补足。 4.天线使用经验 为本项目提供的天线类型必须是经过工程实际使用、同时必须是为两个以上电信运营商提供一年以上满意服务的天线类型。 5.投标方应如实、准确填写下表（表1和表2），招标方保留核实的权 力。 表1：2008-2009年（对中国联通）电调天线供货记录
表2：2008-2009年（对其它电信运营商）电调天线供货记录 6.本技术规范书根据投标人的应答，经完善后将作为商务合同的附件之一。 7.采购清单 表3：电调天线采购清单
精心整理 1、LSTRET 查询是否存在电调天线 若没有查到相应结果，无电调天线，不能电调。 2、若有单元动态信息且开工状态,可用；实际倾角有值，可直接调整： ⑴MODRETSUBUNIT 设置下倾角；DSPRETSUBUNIT 查询默认20 ⑵MODBFANT 设置权值；（与倾角值相同）（F 频需要，D 频不需要） 3、有单元动态信息开工状态不可用；实际倾角NULL ，则进行下一步，开启天线端口 （1）MODANTENNAPORT F 频段: MODANTENNAPORT:CN=0,SRN=60,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SELF_DEFINE,UOT D 频段：（2（3）（4）（（5）（6）4、 F 频段: ADDBFANT: DEVICENO=0,CONNSRN=60,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39; ADDBFANT: DEVICENO=1,CONNSRN=61,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39; ADDBFANT: DEVICENO=2,CONNSRN=62,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39; D 频段： ADDBFANT: DEVICENO=0,CONNSRN=200,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38;
精心整理 ADDBFANT: DEVICENO=1,CONNSRN=201,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38; ADDBFANT: DEVICENO=2,CONNSRN=202,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38; 判断范围是PUSCH上检测到用户级别的RSRP为index0到PUSCH上检测到用户级别的RSRP为index8占比为50%以上算是弱覆盖或者是PUSCH上检测到用户级别的RSRP为index17到PUSCH 上检测到用户级别的RSRP为index23占比为8%以下算是弱覆盖
毕业设计（文献综述） 题目：基于AISG的电调天线 专业： 班级： 学生： 指导教师： 2012年春季学期
基于AISG的电调天线的控制 一、文献综述的引言： 本次毕业设计是以已学的单片机知识，再配合为学习西，即AISG协议和电调天线使用，因此为了能够顺利的完成学校交的的任务，必需要在已有的知识的情况下来了解未解的专业知识。其中，查看大量的文献综述，在原来已有的基础上来实现创新。 参阅文献可以给我们在陌生的领域上指引我们朝着正确的方向走下去，不至于走弯路，而且大量的文献参阅可以让我们再很多的地方少出现错误。 文献的参考范围是有关本次课程设计而进行的，不需要看与其无关的知识，但是涉及的知识必需我们掌握，例如基于AISG的电调天线的控制中，不仅需要知道什么是AISG，而且电调天线的使用方法也是必需熟悉的，其中控制系统控制步进电机的过程也是必需的，所以在参考文献的时候我们应该抓住侧重点，这样对我们的毕设设计的进程是有很大的帮助的。 就比如说，基于AISG的电调天线的控制系统中，从标题上需要知道的东西是AISG和电调天线。AISG，不同厂家的电调天线设备主要是电调天线远程控制单元(RCU)与控制设备或软件的互操作性,并实现对RCU设备的远程监控。电调天线，指使用电子调整下倾角度的移动天线,通过电子下倾,改变天线的相位、水平分量、垂直分量幅值等参数,从而达到改变覆盖面积的作用。因此，这次的文献综述也是通过上述的情况而看开评论的。 二、文献综述的正文： （1）该课题的研究背景及发展方向
移动通信天线的技术发展很快,早期我国主要使用的定向和全向型移动天线,后来普遍使用机械天线,现很多省市的移动网已经趋向于使用电调天线和双极化移动天线。随着移动通信特别是3G网络普及和应用深入，电调天线设备的应用越来越普遍，但是问题也由此产生。例如，如何对基站设备惊醒同意的监管和管理，如何整合不同厂家的产品构建一个电调系统以实现最高的性价比，如何解决不同厂家的产品兼容性和操作性等。基于上述情况，世界几大厂商成立了AISG（antenna interface standards group ）组织，并于2004年成立了AISG 协议。 之后，3 GPP组织以AISG.1为蓝本，开发了3GPP关于电调天线的相关规范，并定义了对电调天线设备的操作luant接口,其是个3层的协议模型，包括物理层，数据链路和应用层。2006年ASIG2.0出现，从而修正了前版本的错误，增加了对TMA 的支持，并充分考虑协议的可扩展性。 Aisg2.0的出现，世界一些天线设备厂商如Kathrein、Argus、Andrew等都开始了符合AISG的电调天线设备的研发工作,但是由于AISG只是一个协议文本,并没有提出具体的实现方法,而除了AISG协议和3GPP相关规范外,相关的文献并不多见,以致不同的厂商对于AISG的理解存在一些细微的差异,常常造成不同厂商的设备和系统并不能够做到真正的兼容和互操作。2007年开始,我们和国内某知名天线设备厂商合作,及时跟踪电调天线技术和AISG协议发展,综合运用嵌入式技术开发了面向3G移动通信的、符合AISG2.0和3GPP规范的RCU、TMA、ALD手持控制器等电调天线设备[9-10],并开发了相应电调天线设备控制系统( ALDsControl System,ACS)。 2007年我们和国内某知名天线设备厂商合作,及时跟踪电调天线技术和
1、 LST RET 查询是否存在电调天线 若没有查到相应结果，无电调天线，不能电调。 2、若有单元动态信息且开工状态,可用；实际倾角有值，可直接调整： ⑴MOD RETSUBUNIT 设置下倾角； DSP RETSUBUNIT 查询默认20 ⑵MOD BFANT 设置权值；（与倾角值相同）（F频需要，D频不需要） 3、有单元动态信息开工状态不可用；实际倾角 NULL，则进行下一步，开启天线端口 （1）MOD ANTENNAPORT F频段: MOD ANTENNAPORT:CN=0,SRN=60,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SE LF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360; MOD ANTENNAPORT:CN=0,SRN=61,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SE LF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360; MOD ANTENNAPORT:CN=0,SRN=62,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SE LF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360; D频段： MOD ANTENNAPORT:CN=0,SRN=200,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_S ELF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360; MOD ANTENNAPORT:CN=0,SRN=201,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_S ELF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360; MOD ANTENNAPORT:CN=0,SRN=202,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_S ELF_DEFINE,UOTHD=10,UCTHD=15,OOTHD=400,OCTHD=360; （2）查询 DSP ANTENNAPORT（若无电流，打不开，不能电调） （3）打开天线端口有电流：SCN ALD:扫描天线设备柜框槽序列号 （4）MOD RET 设备编号 0 1 2 添加天线1、2、3 单天线双极化级联安装 序列号：对应柜框槽m 单天线 D频段是y结尾 F频段是b结尾 设备编号与本地小区标识，必须一致 （若没加天线）ADD RET （5）CLB RET 校准天线按照子单元
电调天线与内置下倾角天线的区别与应用 电调天线：即指使用电子调整下倾角度的移动天线。 电子下倾的原理是通过改变共线阵天线振子的相位，改变垂直分量和水平分量的幅值大小，改变合成分量场强强度，从而使天线的垂直方向性图下倾。由于天线各方向的场强强度同时增大和减小，保证在改变倾角后天线方向图变化不大，使主瓣方向覆盖距离缩短，同时又使整个方向性图在服务小区扇区内减小覆盖面积但又不产生干扰。实践证明，电调天线下倾角度在1°-5°变化时，其天线方向图与机械天线的大致相同；当下倾角度在5°-10°变化时，其天线方向图较机械天线的稍有改善；当下倾角度在10°-15°变化时，其天线方向图较机械天线的变化较大；当机械天线下倾15°后，其天线方向图较机械天线的明显不同，这时天线方向图形状改变不大，主瓣方向覆盖距离明显缩短，整个天线方向图都在本基站扇区内，增加下倾角度，可以使扇区覆盖面积缩小，但不产生干扰，这样的方向图是我们需要的，因此采用电调天线能够降低呼损，减小干扰。 另外，电调天线允许系统在不停机的情况下对垂直方向性图下倾角进行调整，实时监测调整的效果，调整倾角的步进精度也较高（为0.1°），因此可以对网络实现精细调整；电调天线的三阶互调指标为-150dBc，较机械天线相差30dBc，有利于消除邻频干扰和杂散干扰。 电调天线是电子调谐的概念，通过调整功分器，分配各个振子（发射单元）的不同功率，而改变赋型。常用的有内置电机和外置电机两种驱动方式。一般有手动和遥控调节；在天线的电调口接上调谐机，就可以调整天线的下倾角，电调天线主要用于密集城区，网络优化比较困难的区域。 内置下倾角的天线是指天线在出厂后就已经内置了一定的下倾角，比如说3°、9°等，这种天线比较常见。 目前，国内电调天线做的最好是广州桑瑞通信设备有限公司。 但价格上，电调天线明显要高于内置下倾角天线，建议使用内置下倾角天线。
常见天线问题 一．驻波比 1》如果雨量大，天线进水（这是必然的，天线设计有漏水孔）如果还没有干，驻波比测试会偏大。雨水干了就恢复正常 2》Site Master 测试之前是否有校准（当然这是常规，我们只能一个一个可能性排除），频率是否已经设置对（两个频段都是驻波比大这个可能性非常小） 3》测试时天线正面是否朝下（如果朝下，因为大地的对电磁波发射会导致驻波比高），因为我们的包装正面打开的时候，往往天线是朝下的.这些的例子发生的误会非常多。 4》是否在一个比较封闭的房子里面测试，尤其是海外的那些小型基房（好像角compact site room),如果是房子太小，又是铁皮的，电磁波也会反射，导致驻波比偏大。 5》网管驻波比告警：网管（OMC，华为可能是M2000）的默认设置是，当驻波比大于1.3，系统会出驻波比告警。 至于OMC上为什么设置成1.3的驻波比告警门限，原因是：一般来说，系统测试天馈线的驻波比，如果馈线和接头都是良好的，主要发射发生在天线内部，发射波经过馈线（一般30~50米）已经衰减了2~3dB，发射波在天线内部发射后回到BTS端口时又衰减2~3dB，这时候测试的驻波比一般显得比较小（比较直接连接天线端口测试），往往会小于1.3，甚至到1.2。因此OMC上的告警门槛是1.3. 但如果现在使用RRU，RRU和CCU之间使用了光纤作为传输介质，RRU和天线的馈线长度小多了，一般只有2~5米，这时候天线测试的驻波比就会上面情况要大，是1.4~1.5之间，这时候OMC的驻波比告警设置需要相应提高（天线告警设置门限是可以自定义的），否则系统会误告警。 6》Site Master 连接跳线问题导致。这一般有两种情况： A．跳线接头长时间使用，接头松动导致接触不良，这可以使用排除法确定，使用另外的连接线测试同一款天线，或者用同一条连接线测试一个已知驻波良好的天线（如 果有校准件，那么校准时，注意看测试校准件时的现实值，如果大于1.1，说明跳 线有问题） B．如果在BTS机柜顶上测试驻波比，因为7/8馈线比较粗，应力比较大，很多时候没有理顺馈线和跳线的方位，造成虚接，这时候测试的驻波比一般比较大，达1.8以 上，这时候理顺馈线，重新接，驻波比一般在1.3左右.（正如第5点描述那样相对 小） 7》附件SiteMaster使用手册：SiteMaster使用说明书.doc 8》正常工作一段时间后才出现问题； 对于这一类的问题，我们主要考虑外部环境对天线工作的影响。依经验来看，水是天线主要杀手。关键检查的部位：天线接头转接处是否呼吸效应进水，外接电缆处屏蔽网镀
电调故障 1）小区退服会导致; 2）如果现场SBT或者RCU与天线接触不良或者设备故障会导致ALD电流异常告警 3）如果出现运行数据异常，小区正常，那么检查下是否更换过RCU或者天线，配置数据需要修改，或者重启下电调 4）一般配置数据时电调未校准，或者后期调整电下倾的时候没有校准电调导致电调天线未校准告警；如果数据都正常，那么是电调RCU故障导致，需要更换RCU，重新调配5）如果出现电调天线马达故障告警，建议首先复位下电调，仍是不行请更换 6）如果出现射频单元ALD开关配置不匹配告警，一般可以后台检查下第一步供电开关打开方式： 首先检查是否直连DSP RETPORT:;还是通过SBT相连，DSP ANTENNAPORT:;检查端口是否打开：（图、表、告警清单）
案例：（通过SBT相连） MOD ANTENNAPORT: CN=0, SRN=64, SN=0, PN=R0A, PWRSWITCH=ON, THRESHOLDTYPE=UER_SELF_DEFINE, UOTHD=20, UCTHD=25, OOTHD=300, OCTHD=280;//修改天线端口(MOD ANTENNAPORT DSP ANTENNAPORT:;//查询天线端口动态信息(DSP ANTENNAPORT SCN ALD:;//扫描天线设备(SCN ALD ADD RET: DEVICENO=1, CTRLCN=0, CTRLSRN=64, CTRLSN=0, RETTYPE=SINGLE_RET, SCENARIO=REGULAR, VENDORCODE="HW", SERIALNO="B5288710861385774";//增加电调天线(ADD RET) DLD RETCFGDATA: OPMODE=SUBUNIT, DEVICENO=1, SUBUNITNO=1, IP="192.168.0.48", USR="admin", SRCF="HA-ATR451714-1710-C(01).bin";//加载RET配置数据(DLD RETCFGDATA LST RET:;//查询电调天线配置信息(LST RET) LST SECTOR:;//查询扇区配置信息(LST SECTOR)
GSM收发信基站（BTS）安装及调测流程 第一部分 BTS机房基础建设 机房施工勘察要求 机房条件 A. 密封防尘，干净整洁。墙面颜色一致，水泥地面需刷漆，并做好馈线窗、门窗等密封处理。基站安装前应将馈线窗安装完毕，墙面开洞尺寸要求400mm×300mm，对于不用的馈线窗进线孔要用防火泥堵死。 B. 配置清扫工具、灭火设备。 C. 配置容量适当的空调：空调容量近似计算公式：(Px860+Sx80~90) ~(Kcal/h)，其中P为机房内所有设备发热量(KW)，S为机房面积(m2)。D. 机房承重应满足设备安装要求。收发信机及开关电源设备:500Kg/m2，电池：近似1000Kg/m2，若机房承重不能满足要求，应采取有效措施。 E. 拆除机房内暖气片和水管或切断水暖供给系统。 F. 机房面积应满足远期发展的需要。 机房电源系统 A. 容量配置应考虑远期发展，系统具有易扩充性。 B. 电源设备应配备足够的熔断器分路，分路容量应与设备耗电量匹配，分路容量 = 负载额定电流～。直流配电提供32A 和63A 的两种空气开关。
C. 应按照设计文件选择交直流电缆规格；交流配电采用配电箱或配电柜，交直流电缆必须固定牢固美观，每一分路直流供电线径不小于16mm2。 D. 照明与交流插座全部完好、可用。 E. 电池最好与基站分室安装，用密封免维护电池，电池应有盖板，安装在架子上，架子接地。电池线颜色标注正确，并用走线架或线槽固定。 室外施工勘察要求 自立式铁塔或杆塔要求 1．基站天线铁塔的位置和高度除满足技术要求外，还应符合航空部门的有关规定，在塔顶设置航空标志灯。 2．天线铁塔宜选择在地形平坦、地质良好的地段。应避开断层、土坡边缘、古河道和有可能塌方、滑坡和有开采价值的底下矿藏或古迹遗址的地方。 3．新建天线铁塔的倾斜标准应控制在天线高度的1/1500之内。 4．天线铁塔的抗震设防列度和抗震设计应按国家现行的有关标准、规范和规定执行。 天线抱杆要求 1．天线抱杆和悬臂安装要求焊接或螺栓联接，并保证垂直度。 2．抱杆和悬臂必须防锈抗腐蚀。 3．悬臂伸出塔体长度大于1个波长，建议为1到2米。 框架工艺的一般要求 移动通信框架的设计、制造、安装贯彻执行国家的技术经济政策。做到技术先进、经济合理、安全适用、确保质量。
