竭诚为您提供优质文档/双击可除中央空调室外机安装规范
篇一：中央空调室外机安装规范有哪些
中央空调室外机安装规范有哪些？
中央空调是现代家居生活的首选制冷设备，要想体验到最舒适的制冷效果，中央空调必须要标准化安装。长沙世友实业中央空调小编下面就详细的跟大家说说中央空调室外机安装规范有哪些？看看中央空调安装公司有没有标准化施工。

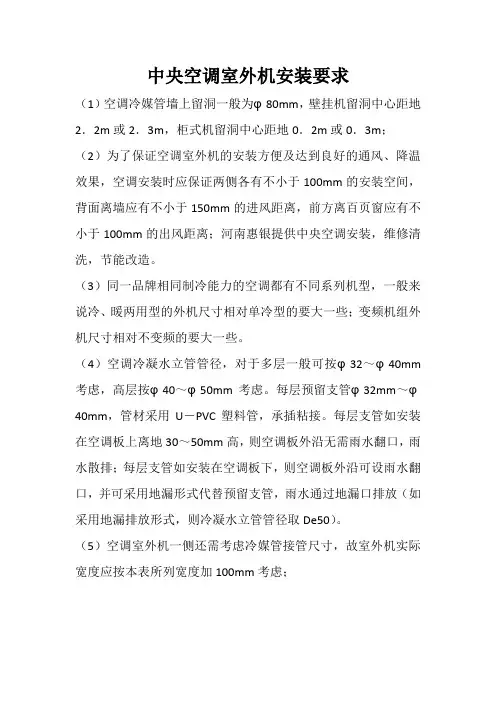

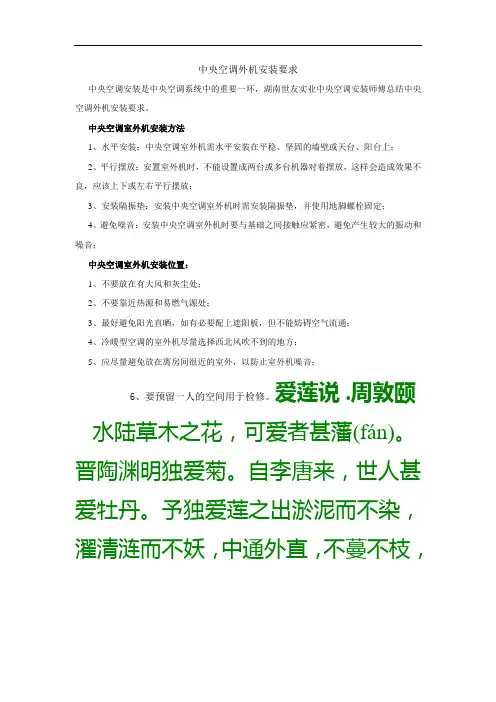

中央空调室外机安装的位置：
（1）室外机放置位置，必须确保外机通风效果良好，并留有足够的安装检修空间；
（2）在户外的空间选择中尽量安排和室内机位置较近的地方；
（3）在安装位置的选择中必须确保附近的足够空间，保证前后左右都留有余地，不至于出现空气阻塞的情况，也方便维修人员进行维修；
中央空调室外机安装环境：
（1）室外机排风能够排畅出去，进排风不允许有短路
现象（即不回流）；
（2）高层建筑应避免各层放置在凹槽、内天井及类式
位置，避免发生热导效应。如若只有1-2台外机，则基本没有问题；
（3）如果风口的位置存在障碍物的话也是相当不合适的，很容易造成较差的制冷效果，因此必须予以避免；
（4）保证排风量和进风量；
（5）避免阳光直射，这一点也是必须保证的，长期处
于照射的状态很容易导致产品性能的大幅下滑；
（6）台上下放置，避免热导效应；相邻室外机间应避
免进排风短路；
中央空调室外机安装注意事项
除了以上中央空调室外机安装位置和安装环境要注意外，长沙中央空调世友小编还特别提醒大家：如果附近有动植物或者其他场地也是相当不合适的，否则排出的冷气和热气都会对动植物造成极大的影响。
以上就是小编为大家总结的关于中央空调室外机的安
装规范，标准化专业化的施工才能够保障中央空调的使用效果和使用寿命，所以，在中央空调安装的时候业主最好是要严格把关，也要选择更加专业化标准化的中央空调安装公司。
篇二：中央空调安装施工规范
室内侧的连接
a、辅助配管前端的扩口螺帽要用2把扳手来装卸（这时如有氮气漏出的话不是异常）
b、对正扩口中心，最初用手拧3-4圈，再用2把扳手切实紧好。
室外侧的连接
c、首先卸下液管侧的扩口螺母（小的），对正扩口中心，最初用手拧3-4圈，再用扳手切实(中央空调室外机安装规范)紧好。
d、在卸下气管侧的扩口螺母（大的）对正扩口中心，最初用手拧3-4圈，再用扳手切实紧好。
5）冷媒配管安装
步骤：支架或吊杆制作→按图纸要求配管→焊接→吹净→试漏→干燥→保温
原则：干燥、清洁、气密性。首先是防止安装前铜管内有水分进入，配管安装完毕后要吹净和真空干燥；施工时应注意管内清洁；焊接时采用氮气置换焊，最后吹净。气密性试验一是保证焊接质量和喇叭口连接质量，是最后的气密性试验。
充氮：
我公司要求，冷媒管焊接时必须采用氮气保护，焊接时把微压（3~5kg/cm2）氮气充入正在钎焊的管道内，以有效防止管内氧化皮的产生。
封盖：
冷媒管的包扎十分重要，以防止水分、赃物、灰尘等进入管内。冷媒管穿墙一定要将管头包扎严密。暂时不连接的已安装好的管子要把管口包扎好。
吹净：
冷媒管吹净是一种把管内废物清除出去的最好方法，具体方法是将氮气瓶压力调节阀与室外机的充气口连接好，将所有室内机的接口用盲塞堵好保留。一台室内机接口作为排污口，用手持绝缘材料抵住管口，调节压力阀5kg/cm2向管内充气，至手抵不住时快速释放绝缘物，赃物及水分即随着氮气一起被排除。这样循环进行若干次直至无污物十分排除为止（每台室内机都要做）。对所有液管和气管均按此方法作吹净处理。
2）管道安装前必须将管内的污物及锈蚀清洁干净，安装停顿期间对管道开口应采用封闭保护措施。
3）冷凝水管的水平管应坡向排水口坡度尽可能做到
1/100，实在困难时也要保证3/1000以上。
4）室内机与冷凝水管之间作软连接，且室内机冷凝水排放应先抬高于冷凝水管后，在连接干管。冷凝水系统的渗漏试验可采用充水试验，无渗漏为合格。
5）管道安装后应进行系统（氮气）吹净，系统清洁后方可去与空调设备连接。控制线和电源线作业
控制线全部采用屏蔽线沿冷媒管捆扎敷设，室内控制器部分穿管暗敷设，禁止电源线和控制线捆绑在一起，当电源线与控制线平行走时，应保证其在300mm以上的距离防止干扰。
绝热工作
绝热工作需要按设计要求选材施工时先把保温套管穿好，留出焊接口处，最后处理焊口。施工时绝对禁止绝热层断段现象，保温套管搭接处一定要用胶带捆扎好。
室外机安装
1）室外机设备开箱检查，检查情况填入设备开箱检查纪录表；
2）室外机设备的搬运或吊装；安装空间选择，严格按照技术资料要求实施；
3）室外机以槽钢作基础，禁止四角支撑，用纵向支撑或四周支撑。室外机之间、室外机与建筑物之间应符合相应的技术规定。
新风空调风管的制安
风管制安质量按国标执行:
1.风管制作:大楼风管加工量不大，规格、管件种类较多，技术难度不大。加工前选料一定要符合设计要求,镀锌板不能有锈蚀斑点,折角及咬口处的镀锌层不得有脱皮现象,风管及管件的咬口应平直、园弧均匀,咬口不得有开裂及透
施工要求及规范 为了维护甲、乙双方合法权益，根据钓鱼岛大酒店空调工程内容，以及此场所 的特殊要求，经黄石志诚电器有限公司设计，本着对用户认真负责的态度，特制 定如下施工要求及规范： 一、工程范围 (1) 本工程施工量包含设计图纸上的一层到四层的通风及空调系统工程。乙方 负责按经甲方确认的图纸所含工作内容，工程规范中所需的货物、规格、型号、产地、数量及配套内容进行供货、安装调试、培训、验收并交付使用。 (2) 本工程不含空调主机基础及主电源部分，不含空调末端、通风设备电源部分。 二、设备安装说明。 (1)根据黄石志诚电器有限公司的设计要求，室内设计参数要求如下： 房屋夏季空调设计参数：干球温度25℃，空气湿度为<60%,新风量为 30m3/h.·人 根据各项因素考虑，设备须满足夏季干球温度<26℃,空气湿度为<65%。新 风量为30m3/h.·人 (2)空调系统的划分与组成：采用新风机组加风机盘管的空气-水系统，管路采 用闭式机械循环两管制。空调冷凝水接至地漏或卫生间立管内排放。 (3)新风分别由各层新风机组经初效过滤、由风道送至各空调房间。 (4)各房间内设有卧式暗装风机盘管；风机盘管设三速液晶控制开关。 三、盘管机组性能： 风机盘管说明： (1)机组的冷量是在冷媒水进水温度为7℃，进出水温差5℃、空气干球温度 DB27℃、湿球温度WB19.5℃时测定 (2)机组热量是在进水温度60℃，空气DB21℃，与制冷时相通水量下的测定值。 (3)机组噪音值和功率消耗高风档测试值。 四、施工技术方案 1、施工材料。
（1）中央空调所有管道需保温，保温材料采用B1级橡塑保温管，钢管≤DN32保温厚度为25mm, 钢管＞DN32保温厚度为30mm； (2)空调所有冷凝水管道需保温，保温材料采用B1级橡塑保温管，厚度为10mm。 (3)吊顶内有需检修的设备及阀门处，吊顶上需设检查口。 2、空调水系统施工方案 （1）空调水管最高点设排气装置，最低点设泄水闸阀。冷凝水管做保温，做法同冷水管。 （2）空调冷冻水管安装完毕后，应进行水压试验，空调冷凝水管应进行充水试验，试验压力为1.0MPa， 不渗不漏为合格，经试压合格后应对系统反复冲洗，直至水中不带泥沙，铁屑等杂质，且排水清净为合格；试验压力为1.0MPa，在10分钟内压力降≤0.02MPa为合格,再将系统压力降至工作压力，外观检查无渗漏为合 格。风机盘管的规格参数为中档运行时的参数。 （3）所有的水管配件需做外观检查，所有的阀门除作外观检查外，还要检查其动作是否正确，灵活，严密，不合格的产品严禁使用。，（4）冷冻水管设吊架或者托架，吊架、托架用膨胀螺栓固定在牢固的附着物上，冷冻水管道与支、吊架之间，应有绝热衬垫。水管支吊架外表面防锈漆处理。 （5）. 其他未说明部分请按《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《建筑设计防火规范》（2001版）（GBJ16-1987）执行。 3、空调水施工程序 安装准备→预制加工→支吊架安装→主干管安装→支管安装→试压→冲洗→防腐保温→调试。 A.安装 (1) 安装前必须清除管道及设备内部的污垢和杂物。安装中断或安装完毕 后，在各敞口处应设临时封闭，以免管道堵塞。 (2) 管道穿楼板处均设套管，套管与管道间隙为30mm～40mm.
中央空调施工方案 一、工程概况 本工程建设地点位于……，为二类高层办公建筑，地上9层，地下1层。工程用地南临……，北临……，东西侧均为大面积的橡胶及咖啡林地。本工程建筑耐火级别为二级，高米，结构类型为框架-剪力墙结构，占地面积为㎡，总建筑面积为㎡。本系统采用变频直流变速空调系统，空调总1420KW,空调冷负荷指标93W/㎡，空调室外机设在屋面上，分3处设置。 主要设备清单:
二、编制依据 1、中华人民共和国工程建设标准强制性条文(房屋建筑部分) 2、通风与空调工程施工质量验收规范GB50243-2002 3、工业金属管道工程施工及验收规范GB50235-97 4、制冷设备.空气分离设备安装工程施工及验收规范GB50274-98 5、压缩机.风机.泵安装工程施工及验收规范GB50275-98
6、工业设备及管道绝热工程质量检验评定标准GB50185-93 三、施工方案 1.落实施工期间工地用水、用电，搭设临时办公、仓库、加工棚区及设备材料堆放场地。 2根据本工程专业特点，及时配备工程负责人，空调专业工程师、焊工及管道工。 3.组织图纸会审，开工前由项目经理和技术负责人组织专业工程师、施工员、质检员、预算员熟悉并理解图纸内容，将图纸中方案疑问的地方予以解决，在图纸会审中提出的修改方案和建议，节约业主投资，以保证施工质量和进度。 4.为保证工程质量要求，设备和材料必须符合设计图纸要求的型号，规格技术要求，并有出厂合格证书和质保书，无合格证和质保书的设备和材料不得使用。 5.做好技术交底工作，有工程技术负责人组织各专业工程师，施工员，质检员等分别进行各专业和工种的技术交底，重点是施工组织设计的贯彻执行，交代新技术、新工艺、新材料、新设备的施工要点方法和保证工程质量的技术措施。本工程的施工依据和有关施工规范，质检标准技术操作规程及设备调试运转方法等，由各专业施工员对班组长和技术骨干进行具体的实施。 6.设备安装施工程序与工艺方案：施工前：确定施工范围，制作施工图。施工中：安装室内机、冷媒管安装、安装室外机、气密试验、真空干燥、布线、冷凝水配管、保温、追加充填冷媒、安装室内机面板、通风系统安装、试运转及调节交付使用说明书。
住宅空调室外机摆放位置方案探讨
随着绿城集团的发展，我们接触到了越来越多的高端住宅，与之相应的是对空调的要求也越来越高，尤其是在 一些精装修项目中。于是在实际设计中碰到了许多空调设备的摆放问题，其中有经验也有教训，为了能够更好的开 展以后的工作，我们对项目的主要空调配置类型做了一些统计：
空调系统形式
系统室外机放置特点
主要品牌
主要实施项目
变冷媒流量空 调系统
该系统采用氟利昂直接蒸发制冷制热，输送冷热量的介质为氟利昂 （R410A），由一台或几台室外机联合工作，带动多台室内机制冷制热，室 外机可集中设于一处位置，建筑立面较好处理。室外机摆放位置要求通风 条件良好，避免热蓄积，进、排风不得短路。
目前生产该系统的有大
绿城建成项目有“绿
金,日立，三菱重工，三菱电机， 园”、“深蓝”、“春江花月”、
东芝等日系厂家和美的，海尔， “留庄”、“宁波绿园”“宁
格力等国内厂家，以大金公司 波皇冠”等，在建的项目有
为例，按室外机容量及压缩机 杭州“玉兰公寓”、杭州“蔚
形式又分为 VRVIII 系统，家 蓝公寓”、“新绿园”、“鹿城
用 VRV 系 统 ， 超 级 多 联 广场”、“蓝色钱江”、“绍兴
3MX/4MX 系统。
玉兰花园”等。
家用分体机
该系统采用氟利昂直接蒸发制冷制热，输送冷热量的介质为氟利昂， 一台室外机对应一台室内机，室外机分散设置，位置影响建筑立面。室内 外机之间配管长度及高度较小，也造成室外机的摆放困难。室外机摆放位 置要求通风条件良好，避免热蓄积，进、排风不得短路。
目前生产该系统的主要有 大金,日立，三菱重工，三菱电 机，东芝等日系厂家和美的， 海尔，格力等国内厂家。
绿城建成项目有“丁香 公寓”、“金桂大厦”等酒店 式公寓项目以及绝大多数 非精装修建成或在建非精 装修住宅项目。
中央空调多联机安装规范 话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。 安装阶段篇：中央空调要经过3次安装 中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装，正规的安装要 第一次安装［水电进场时联系安装］ ①吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入； ②安装排管：冷媒管、冷凝水管、信号线。 第二次安装［第一次安装结束24小时之后］ ①吊装中央空调室外机；②充填冷媒，测试中央空调系统，测量风口尺寸和位置。
第三次安装［第二次安装结束后或次日］ 安装风口，最后设备运行测试。 安装材料篇：5种关键辅材不可疏忽大意 ①冷媒铜管 中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。 提醒： 使用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。
从品牌选择而言，青岛宏泰与上海金阳是目前比较可靠的选择。提醒一下青岛宏泰是行业名牌，但同时拥有挤压管与拉伸管两种工艺生产线，也就是说同时生产挤压管和拉伸管 ②铜管保温： 冷媒运行情况直接决定使用效果，铜管保温不可忽视。 市场上占有率比较高的两种品牌为“世霸龙”和“华美”。两个品牌的保温管壁厚都达到一定标准，能有效起到保温作用，都是可以信赖的。 ③冷凝水管： 冷凝水管隐藏在吊顶中，最后会封闭起来。虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。
1 住宅空调搁板设计指引 目录： 一、空调室外机尺寸 二、空调搁板平面尺寸 三、空调搁板立面形式 四、优秀楼盘空调搁板节点赏析一、空调室外机尺寸
2 注：1、1匹空调制冷量约为2300～2600W；1.5匹空调制冷量约为3200～3600W；2匹空调制冷量约为4800～5500W；3匹空调制冷量约为6800～7200W；5匹空调制冷量约 常用空调机室外机尺寸一览表(宽×高×深)mm 空调 品牌 名称 1匹分体 1.5匹分体2匹分体 适用面积10~17m2适用面积15~25m2适用面积25~35m2 室外机尺寸室外机尺寸室外机尺寸 宽高深宽高深宽高深海尔780 540 250 780 540 250 780 540 250 海信800 570 260 800 570 260 格力850 540 320 850 540 320 美的780 540 250 790 540 270 春兰650 510 250 760 540 260 长虹780 550 270 780 550 270 800 560 260 科龙760 540 260 760 540 260 华宝760 540 260 760 540 260 格兰仕830 500 310 830 500 310 奥克斯820 540 320 820 540 320 新科700 530 250 760 530 255 富士通700 540 250 700 540 250 大金770 550 290 770 550 290 830 740 300 夏普730 540 250 780 540 270 800 640 300 松下780 540 290 780 540 290 日立780 500 300 820 520 280 800 590 350 三星740 530 260 740 530 260 700 620 280 三菱重工790 540 250 850 640 290 890 840 350 LG 770 540 250 770 540 250 最大尺寸汇总850 570 320 850 640 320 890 840 350 空调 品牌 名称 2匹柜机3匹柜机5匹柜机 适用面积25~35m2适用面积35~50m2适用面积50~85m2 室外机尺寸室外机尺寸室外机尺寸 宽高深宽高深宽高深海尔780 650 250 860 730 308 海信980 640 350 950 840 340 950 1250 420 格力950 700 350 950 840 420 美的850 700 340 900 860 330 春兰830 650 320 950 750 370 920 1155 410 长虹800 560 260 880 660 320 科龙760 540 260 960 800 420 960 800 420 华宝 格兰仕830 530 320 1030 960 420 奥克斯820 540 320 870 700 380 新科860 710 310 950 810 350 富士通900 700 350 900 700 350 大金830 740 300 830 740 300 夏普800 640 300 950 840 350 960 800 360 松下900 800 320 900 800 320 1100 1200 320 日立800 590 350 800 870 350 950 1150 390 三星700 620 280 880 640 310 三菱重工890 840 350 1030 850 340 1040 1250 340 LG 870 660 320 870 660 320 最大尺寸汇总980 840 350 1030 960 420 1100 1250 420
中央空调室内机和室外机安装方法 中央空调安装是一项系统工程，室内机与室外机是核心，只有安装好室内机与室外机才能保障中央空调的正常使用，接下来为您总结中央空调室内机与室外机安装方式。 中央空调室外机安装 家用中央空调的室外机，对独立式住宅建筑，可以安装在室外专设的基础上，也可以放置在屋顶上，对邻居和室内的噪音影响较小。而对于集合式建筑，一般只能设置在开启式阳台或挑台上(除顶层外)。有的安装人员没有采取任何防振措施，直接把空调室外机放置室外空地(阳台或挑台的基础)上，或者通过一个简易架子悬挂在墙壁上，机器运转时(特别是在晚上)对室内和邻居的影响很大，产生的噪音不仅影响用户使用，还要影响邻居的安宁，由此产生的邻里矛盾，甚至被投诉的事时有发生。 在进行安装时，室外机的位置尽可能靠近室内机，以缩短制冷工艺管道，并尽量低于室内机，高度差一般在5000mm以内；有条件尽可能落地安装，或者安装在不会产生噪音的紧固台上，基座下应设置橡胶减振器或者厚度在10mm以内的条状胶皮，以保持室外机的运转稳定;为了让室外机热交换器有一个良好的换热条件，进排风要通畅，避免有回流现象，室外机靠墙一侧应留有200mm以上的间隙；在街面离地安装时，必须使机组的最底部离地面2500mm以上，不能妨碍交通和路人行走；室外机排出的热(冷)风，不能近距离直对邻居或路人，有必要的话应设置导向栅栏板；在空气污染和酸雨较严重及空气含盐较多的沿海地区，为了防止室外机锈蚀而降低空调机的使用寿命，同时也为了避免阳光直射，提高机组的制冷效果，在不妨碍空气流通的情况下，应设置遮阳棚；对于在集合式建筑的上层安装时，室外机的排水(热泵使用时的化霜水)包括室内机的冷凝水应接至建筑物的集中下水管，以免影响楼下的正常生活和路人行走。 中央空调室内机安装 室内机是风管型家用中央空调的重要组成部分，由于安装的原因，造成室内机漏水、噪音过大的情况时有发生，严重的甚至还影响空调机组的正常使用效果。
一、空调室外机标准尺寸确定 空调室外机尺寸表 海尔长虹美的春兰格力海信LG奥克斯格兰仕日立松下夏普三星平均最大适用面积 1P壁挂长780780757650848800770818780750650730660751.77848高540550535506540570540540490548530540475531.0857010—16 深245270235250320260245320260288230250242262.69320 1.5P壁挂长780800823760848800840818830750780730720790.69848 高54055559053759257057854063854853054054856263816-24 深245259285259320260275320285288230250265272.38320 2P柜机长8108809087601018980870867810780800695848.171018 壁挂高680660650537700640800595570540637620635.7580023-34深288319330259412350320378290289297280317.67412 2.5P柜机长860880823980870950980878902.63980 高730660649640800935750638725.2593528-40 深308319276350320390330310325.38390 3P柜机长9488709689501018950870867880950900951878923.081018高830885750745840840800695780935795840638797.9293532-50 深340354330310412340320378360390320352310347.38412 上表是在各品牌网站收集到的室外机尺寸。偏大尺寸的室外机随着时间的推移会变小，所以可按以下室外机尺寸设计空调室外机搁板（简称空调板）。 1P 780×280; 1.5P 830×300; 2P 900×350; 2.5P 950×380; 3P 950×380 二、空调板平面设计 1．图一是《房间空气调节器安装质量检验规范》对于空调室外机安装要求的附图。 左侧和后侧据墙体要大于150，右侧大于1000的尺寸是加氟操作所需尺寸，该规范文字部分要求至少600。空调室外机对面3000内不得有墙体等不通风障碍物，如果对面是窗，则要加大到4000。 2．空调板分六种情况，其大小见图二到图七。如果图六图七开启扇不满足要求，则平面大小按图四图五设计。
空调及风管安装规范一，空调安装规范 1. 设备搬运就位条件 电梯（货梯）尺寸和载重，楼梯楼道，设备间通道、标准门需要吊运机组时，如果可能应连同包装箱一起吊运，确保机箱不受损坏设备就位应使用滚轴或滑块，不允许使用撬杠，防止局部受力损坏设备。 2. 室内外机的放置 设备应固定在稳定而平整的基础或支架上，该基础或支架必须保证水平室外机应放置在通风、避光、散热良好，周围无障碍物处。 3. 安装工艺要求 室内外机垂直位差≤22m，管道水平距离≤40m，若位差过大，则应每隔6m 设置存油弯，增大管径以减少阻力。 4. 供水、排水、供电 供水管、排水管规格，供电电缆规格按技术规范，引到实际安装位置处。 5. 安装维护专用工具 压力表，真空泵，割刀，扩管器，焊接工具（氧气、乙炔、氮气瓶）等。 6. 安装维护常用工具 扳手，螺丝刀，万用表，电流表等。 空调安装的好坏，直接关系到空调使用。对于机房空调来说安装工艺极为重要，安装不合格的话那在使用过程中就会不断地遇到麻烦。在安装过程中经常会碰到以下问题： 1．机房空调室内机与室外机距离超过设计极限。 2．机房空调室外机组低于室内机组超过设计极限。
3．商用空调机组内外机组距离超过设计极限。 4．机房空调及商用空调机组解体搬运。 5．根据用户需求将风冷机组改为水冷机组。 6．根据用户的需求改变空调的送风方式。 7．古建内的空调设备安装。 8．特殊环境的空调设计及安装。 09年国家质量技术监督局曾发布了空调器安装的国家标准，并规定从2000年3月1日起实施。了解空调器安装的国家标准，对于空调安装质量做到心中有数，能够判断空调安装是否合格，下面是某工程公司在长期的机房专用空调安装过程中总结出来的经验，和大家一起分享，仅供参考。 标准的安装程序 设备的二次搬运就位 1．二次搬运前进行设备箱体/外观检查； 2．设备就位后打开设备，检查空调机检查机组零件是否和技术资料相符； 3．检查连接冷媒铜管和蒸发器铜管是否有明显的小孔、变形及氮气保压情况等现象； 4．检查其他零部件，如压缩机、室内机组、加湿器等是否有因运输而松动，或者遭遇野蛮装卸而脱落或损坏； 5．开箱后设备及附件是否有损坏、遗漏现象；
一般空调室外机的尺寸
一般空调室外机的尺寸 品牌、型号不一样尺寸也不一样一般3匹宽X高X深(mm)900X750X330 格力卡通型窗机KC-16/C100窗机，体积小巧，外型尺寸仅323X472X405MM；制冷量为1600瓦 一匹室外机尺寸(宽*深*高)mm ： 848*540*320 1.5匹室外机尺寸型(宽*高*深) 848*540*320mm 另附部分品牌室外机尺寸，未经核实，仅供参考。 海尔柜式2P冷暖空调 KFRD-48LW/Z 室外机尺寸(mm)： 780*245*540 海尔智慧眼1.5P变频冷暖空调 KFR-36GW/M(BPF) （宽*深*高）外：710*255*840 海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm 海尔空调KFRD-75LW/@F 外机尺寸：948*340*830mm 海尔空调KFR-68LW/@BPF 外机尺寸：948*340*830mm 海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm 长虹壁挂式1P冷暖空调 KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270 长虹壁挂式1.5P冷暖空调 KFR-25GW/DL 室外机：537×597×282> 长虹3P冷暖柜机 KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354 长虹2P单冷柜机 KF-51LW/FS (高×宽×深单位:mm) 室外机：558×867×316
美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm) 850X600X305 美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机 701X843X313 春兰强劲系列柜式空调器 KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646 春兰柜式空调器KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646 格力空调KFR-70LW/E1(7053L1)A 高长深 (MM) 700/950/412 格力空调KFR-50LW/K(5057L)Y 高长深 (MM) 540/760/255 海信 KFR-5001LW/BP 室外机尺寸：995*300*630 LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深） LG空调LP-S2552DA柜机2。5P 870*655*320mm LG空调LP-Q3052DA柜机3P 870*655*320mm LG空调LP-P2051HA柜机2P 870*655*320mm LG柜机室外机尺寸基本相同 奥克斯空调KFR-25GW/ED壁挂1P 260*760*540mm（深*长*高） 奥克斯空调KFR-32GW/ED壁挂小1。5P 260*760*540mm 奥克斯空调KFR-50LW/TA柜机2P 260*760*540mm 富士通FAS25RSCW壁挂1P 535*695*250mm（高*长*深） 富士通FAS34RSCW壁挂1。5P 535*695*250mm 富士通1P和1。5P室外机尺寸相同
中央空调室外机噪声治理方案 一、概述 百商大楼位于苏州东路北侧。其车库入口顶板上安装有2台大型室外空调机组。空调机组工作时制冷噪音太大，噪声源位置低，噪声传播远，产生的噪音直接影响附近的居民正常生活、办公。为此，乌鲁木齐恒泰诺物业服务有限公司特委托我方进行此中央空调室外机噪声治理工作。 二、执行标准： 根据《声环境质量标准》（GB3096-2008）、《工商企业厂界环境噪声排放标准》（GB12348-2008）等。 三、保护目标： 保护目标为百货广场东、北两侧40米百商太阳城居民小区 四、治理方案 根据现场实地勘测，根据乌鲁木齐恒泰诺物业服务有限公司要求，制定治理方案。由于各噪声源点多而集中，因此采用既经济又有效的隔声屏障方法进行处理。即在室外机四周一定距离设置隔声屏障。 1、隔声屏障的原理：从声音的物理特性可知，一定波长的声 波在空气中传播时，如果遇到障碍物，有一部分经过障碍物边缘产生衍射。如果在正对噪声传来的途径上，设立一道与声波波长相比有足够大小尺度、隔声性能较好的屏障，就能在它的背后某
一定距离范围内形成低声级的声影区。因声波波长大得多，所以声学上产生的影区没有明确的界限。 2、隔声屏障材料、结构本身的隔声性能：如果隔声材料、结构本身隔声很差，传播在它一个侧面上的声波能够容易投射过去，在另一侧有较大射声，甚至超过经隔声屏障边缘衍射达到的声压级，那就不能形成明显的声影区，隔声屏障的隔声量比所需声影区的声级衰减值至少大10dB(A)，才足以排除透射声的影响。在面对噪声源一侧，做高效的吸声处理，对降噪有好处。同时，还应注意构造制作密封，不可有洞孔或缝隙。 3、隔声屏障的尺寸大小：隔声屏障的尺寸应尽可能做的比声源尺寸大，若以点声源计，则屏障长大于屏障高3-5倍就能近似当作无限长。隔声屏障的高度是一个主要尺度。对于一定波长的声波传播来说，声源经隔声屏障顶端到接受者的最短连线距离和屏障高成正比。相对来说，隔声屏障越高，波长越短，在声影区范围内的噪声级也降得更低一些。 由上述特性，确定在楼顶的室外机安装隔声屏障，隔声屏障由6cm后夹心彩钢板组成，内侧粘贴30mm厚吸音棉。隔声屏障板材由槽钢连接，固定在地面上。要求强度能达到抵抗当地气象台发布的8~10级大风。并具有一定的防火阻燃性能。隔声屏障上还必须留有隔声门，以便进出，方便设备维修保养。
室外空调机位的规范使用 新建小区室外空调机位的设计主要有两类，一类设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。 为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。 不可否认，室外空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先明确规范并加强宣传和管理，为此还需要解决以下认识问题： 一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利； 二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权； 三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响； 四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷； 五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅； 六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。 实际，新建小区室外空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。
住宅空调搁板设计指引 目录： 一、空调室外机尺寸 二、空调搁板平面尺寸 三、空调搁板立面形式 四、优秀楼盘空调搁板节点赏析 一、空调室外机尺寸
注：1、1匹空调制冷量约为2300～2600W；1.5匹空调制冷量约为3200～3600W；2匹空调制冷量约为4800～5500W；3匹空调制冷量约为6800～7200W；5匹空调制冷量约 常用空调机室外机尺寸一览表(宽×高×深)mm 空调品牌名称 1匹分体 1.5匹分体2匹分体 适用面积10~17m2适用面积15~25m2适用面积25~35m2室外机尺寸室外机尺寸室外机尺寸 宽高深宽高深宽高深 海尔78 4 50 海信8 570 260 格力85 40 320 美的78 40 270 春兰65 40 260 长虹78 5 60 科龙76 40 260 华宝76 40 260 格兰仕83 00 310 奥克斯82 40 320 新科7 530 255 富士通7 540 250 大金77 5 00 夏普73 4 00 松下78 40 290 日立78 2 50 三星74 3 80 三菱重工79 4 50 LG 77 40 250 最大尺寸汇总85 4 50 空调品牌名称 2匹柜机3匹柜机5匹柜机 适用面积25~35m2适用面积35~50m2适用面积50~85m2室外机尺寸室外机尺寸室外机尺寸 宽高深宽高深宽高深 海尔78 30 308 海信98 4 420 格力95 40 420 美的85 60 330 春兰83 5 410 长虹8 660 320 科龙76 420 华宝 格兰仕83 960 420 奥克斯82 00 380 新科86 10 350 富士通9 700 350 大金83 40 300 夏普8 84 60 松下9 8 00 320 日立8 87 390 三星7 640 310 三菱重工89 85 0 340 LG 87 60 320 最大尺寸汇总98 96 0 420
室外机顶盖板距离上方障碍物必须在60cm以上； 室外机背部（进风侧）距离障碍物必须在30cm以上； 室外机左侧（进风侧）距离障碍物必须在30cm以上； 室外机前方（出风侧）距离障碍物必须在200cm以上； 室外机右侧（维修侧）距离障碍物必须在60cm以上； 室外机背部（进风侧）不得盘绕多余的连接管道、出水管、连接线或者放置其他影响进风的物品；
分体式空调安装技巧 一、室内机位置 1、室内机选择位置应避开对着人、或对着床头直吹，因为空调冷风直吹人，容易得空调病； 2、室内尽可能装高一点，这样即能避免冷风直吹人，而且装得高，风就吹得广，且均匀； 3、室内机出风口偶尔会有一些冷凝水滴下来，所在出风口下方尽量避开其他电器（电视、电脑、音响等）设备； 4、尽可能减少室内明管的长度，确保美观； 5、室内机同样应避免安装于床头上，因为空调运行的时候会有风声，如果安装在床头，感觉风声会比较大； 二、室外机位置 1、现在好多楼盘都有专用的主机安装位，都有百叶窗，但有些百叶窗却很密，不利于空调外机散热，容易引起制冷制热不良，这样即耗电又得不到正常效果； 2、选择周围通风、散热良好的位置，尽量避开遭受西晒、气体腐蚀、油烟的地方； 3、充分考虑安装面的承重能力，确保机组安装牢固、安全； 4、临街安装时，安装支架的底部距地面不得低于2.5m； 5、如果一定要架子，请勿必使用不锈钢架或原厂铁架，尽可能保证安全，原则不要用外购的铁架，很容易生锈，空调一用就是近十年，外机架子生锈，是一个非常大的安全隐患。 6、内外机喇叭口接口处，是非常重要的一环，如果安装不到密封，这里就是会引起冷媒泄漏，这样空调就三天二头要加雪种，轻则制冷效果不好，重则烧压缩机，喇叭口一定要适当的力道才能即密封好，又不至于将喇叭口打爆，有条件的最好在安装完后用肥皂泡检测一下有没有泄露；
近年来，随着我国经济实力的稳步发展和人民生活水平的不断提高，空调已经在中国城镇全面普及，特别是在一些非采暖地区，空调已经成为家庭必备的生活用品。但通过笔者的调查发现，许多楼盘在业主人住后却发现设计预留的空调室外机位尺寸偏小或位置不当，导致住户无法安装空调外机，以至不得以只能通过空调支架固定在外墙上，不但影响小区整体环境的美观，同时也会因支架锈蚀问题留下若干年后的隐患，因此这就要求建筑师在设计非集中空调的居住建筑时，必须考虑合理的空调安装位置，达到既能保证其正常有效的使用，又吻合建筑布局，同时满足建筑立面的美感一般来讲，家用空调常用壁挂机和柜机(对于部分全装修高档住宅使用的小型户式中央空调，考虑目前应用范围较小，在此不做分类)，从户型使用情况看，挂机一般用于室内使用面积在20平方米以内的房间，如卧室、小面积客厅等，功率一般在2匹以内，则其室外机净尺寸一般最大为 850mm(长)×350mm(宽)×600mm(高)，考虑空调外机安装时上部和四周各留出100mm的净距(冷媒管接人方向需150mm，当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板长度应加大150mm，或加大空调板深度 l50mm。图1)，则可以推算出空调外机安装位置净尺寸应为 1100mm(长)×550mm(宽)×700－800mm(高)；柜机一般用于面积为20－40平方米左右的房间，如大客厅(连餐厅)等，功率一般在3 匹以内，则室外机净尺寸一般为950mm(长)×350mm(宽)×850mm(高)，空调外机安装位置净尺寸应为 1200mm(长)×600mm(宽)x1100mm(高)。当然如果单纯从房间具体使用面积反推空调功率，可能有些小房间的室外机搁置尺寸可适当缩小，但考虑部分住户人住时可能用的是以前购买的空调，因此笔者建议在条件许可时尽量留出适当的余量，以免给住户带来不必要的麻烦和浪费。另外现在市场上的空调外机有变的趋势，设计单位也可随时通过调查研究来调整机位尺寸的设计 1）非集中空调的居住建筑中，每个居住空间都应考虑空调器的安装位置；南北厅(客厅、餐厅)连通的住宅户型，当南北进深较大时，宜考虑分别设置空调。 2)室内机应符合住户的常规布局，并尽量靠近室外机；空调外机搁板应尽量靠近可开启门窗或阳台，以方便安装操作；空调冷媒管预留洞口应尽量贴近直角墙面的阴角处，避免管线弯折(如有弯折处，半径不应小于150mm)或空离墙面及外露太多，空调管线裸露室外的部位应尽量考虑遮蔽措施。 3)空调百页(或穿孔板)的有效通风率应≥75％，并宜考虑开启合页、固定插销及注意开启方向要方便安装操作；空调百页尺寸宜比洞口尺寸上下各留 100mm的缝隙便于开启及安装时踏握着力；如果通过住户外窗安装空调，应该注意可开启扇的尺寸、方向及安装、维修的可操作性。 4)当空调外机为侧向置入时，安装洞口的宽、高尺寸(mm)应 ≥500×1100(大型)500×700(小型)。当空调外机为正向置入时，安装洞口尺寸应≥900×1100(大型)或800×700(小型)。 5)空调外机设置于外阳台端部时，应尽量与阳台范围设置明确的栏杆分隔，不但有利美观，而且按面积计算规则的规定，此时外机搁置处可不计人建筑面积，以免使业主对计入建筑面积的范围产生歧义而引起不必要的误解，并且
中央空调施工流程： 一、安装位置第一次确定，由业主，空调设计师，空调现场施工负责人，装潢设计师都 到现场商讨确认。 二、由本公司出具图纸交付装潢设计师做初步确认，确认完毕后交付业主签字，然后进 场施工。（无业主签字图纸不施工） 三、空调设备进场，客户验收后空调内机拆封吊装上顶，给予客户和装潢负责人一个比 较形象的概念，再次确定内机安装位置并同时确定空调遥控器在墙体上的位置。此时如需要更改为免费服务，但需签定工程变更单（一）。 四、内机确认完毕后开始排空调管道，包括水管、冷媒管和线管等。管道排装完毕后， 需要更改的，如为小幅度更改（不修改主铜管位置或系统未做气密性实验）为免费服务，但客户需签定工程变更单（一），确认完毕再进行更改。如修改幅度较大则直接填写工程变更单（二），并需收取相关成本费用。 五、管道排装完毕后，系统做气密性实验，确保系统无泄漏。装潢公司开始按照本公司要求排装电源线至内外机位置和浇筑外机水泥台座，等到龙骨出来之后，本公司人员安装风管（高分子材料）和现试调试（补充冷媒安装室外机），并现场精确测量风口尺寸。 六、调试完毕后既确定设备系统完好，客户需现场鉴定后签定调试报告书。等石膏板封好之后，本公司人员安装风口，并做系统最后一步调试交付业主。如最后一步调试测出系统泄漏或其他问题则为非本公司安装问题，本公司承担维修责任，不承担其相关费用。备注：1、凡需要客户至现场认定签字的情况，若业主委托其他责任人或者自己逾期未能签字的，既认定业主对已经完工工程事实认可。 2、工程变更单需要在工程修改前至业主和本公司经理（设计师）签字方可进行， 大幅度修改填写变更单（二）并收取费用。 双方责任 1、甲方责任 1.1甲方指定安装位置及要求，提供乙方施工材料存放用地，施工用水、电，包括清 除障碍物。 1.2甲方负责提供电源到乙方指定位置（室内、外机器旁边）。
空调外机的拆卸相比内机来说比较复杂，而且危险性高，因此维修君不建议大家亲身尝试。但是了解空调外机安装拆卸的步骤还是可以的。记住：空调安装一定要规范。 一、空调外机怎么拆 ■回收制冷剂 1.在拆卸空调外机的时候必须将空调器中的制冷剂收集到室外机中，在拆机之前启动空调器，设置成制冷状态。 2.等到压缩机运转5－10分钟，制冷状态正常后，拧下外机的液体管与气体管接口上的保帽。 3.之后关闭高压管（细）的截止阀门，一分钟后管外表结露，立即关闭低压管（粗）
截止阀门。 4.迅速将空调关机，之后拔下电源插头，使用扳手拧紧保险帽，这样回收制冷剂的工作就完成了。 ■室外机拆卸方法 1.将室外机连接的螺母拧开，将准备好的密封钠子旋好护往外机连接接头的丝纹。 2.将室外机底脚的固定螺丝松开。建议在拆卸室外机的时候，为了安全最好是用绳索吊住。 3.捋直室外空调器的接管，堵住连接管的四个端口，防止空气中的灰尘和水份进入。 之后使用塑料袋扎好、盘好。 二、空调外机安装规范 ■安装外机架子 这是最基础的一步，不过注意的话就非常安全。
由于空调室外机支架都是有标准的，所以承重的问题无需担心，唯一要注意的时候必须安装牢固。 否则再能承重，室外机支架也不会长久。 ■将铜管、电线与空调外机相连 这一步的具体做法是将低压管连接好，再与高压管接好，然后要打开高压阀门。 如果听到有气体的声音，也不要急，得等到氟利昂从高压管处喷出，才表示成功。 最后将气管拧紧，保证不漏气就行。 ■填补墙面 空调外机的安装过程可能会对墙面造成一定损害，为了美观，还需要对墙面修补。 所以空调安装师傅是全能的。 ■安装之后检查 建议在通电测试之前，先查一下电压，之后再使用遥控器启动运行。
https://www.doczj.com/doc/6110912265.html,/products/product_search.php?subcatid=345&manuid =1743 网上产品查询： 格力 RF28W/J100-N3 室外机尺寸990*1700*840mm 格力 RF-16W 室外机尺寸 950x1250x412mm 格力 KF-72TW/B1(7231T)C-SN5(5P) 室外机尺寸 950X1240X412mm 格力 KFR-100LW/E(1053L)X-SN5（4P）室外机尺寸 1050x840x412mm 格力 KFR-72LW/P1(72533L1)Fd（3P）室外机尺寸1018×700×412mm ********** 格力 KF-50LW/K(50332L)-JN3（2P）室外机尺寸 1018*700*412mm 格力 KFR-32GW/E(3251)ZE1-N1(1.5P) 室外机尺寸848*540*320mm *********** 美的 KFR-72LW/DY-NA(E5)(3P) 室外机尺寸908×650×330mm 美的 KFR-72LW/DY-P(E2)(3P) 室外机尺寸 980*750*330mm ********* 美的 KFR-72LW/DY-GA(E5)(3P) 室外机尺寸 908×650×330mm 美的 KFR-51LW/DY-P(E2)(2P) 室外机尺寸925×650×330mm 美的 KFR-32GW/DY-B(E5)(1.5P) 室外机尺寸843 x 540 x 250mm ********* 三星 KFRD-72LW/ASB(3.0P) 室外机尺寸878×790×310mm 三星 KFRD-72LW/ASA(3.0P) 室外机尺寸878×790×310mm 三星 KFRD-60LW/WSK(2.5P) 室外机尺寸878×638×310mm 三星 KFRD-50LW/WSJ(2.0P) 室外机尺寸695×620×280mm 三星 KFR-32GW/WCBA(1.5P) 室外机尺寸720*548*265mm 海尔 KFRd-72LW/01B(QXF)-S1(3.0P) 室外机尺寸948*340*830mm ***** 海尔 KFRd-72LW/UA(F)(3.0P) 室外机尺寸780*245*540mm 海尔 KFR-60LW/VBPF(莲花红)(2.5P) 室外机尺寸810*288*680mm 海尔 KFRd-50LW/01UC(F)-S5(2.0P) 室外机尺寸245*780*540mm 海尔 KFR-35GW/E1(DBPF)(1.5P) 室外机尺寸780*245*540mm ***** 海尔 KFRd-33GW/Z7(1.5P) 室外机尺寸695*255*423mm 海尔 KFRd-23GW/E2-S5(1.0P) 室外机尺寸695*255*423mm LG LP-A7232ADW(3.0P) 室外机尺寸870*800*320mm LG LP-S7151DT(3.0P) 室外机尺寸870*655*320mm LG LPP7211DDF(3.0P) 室外机尺寸870*800*320mm LG LP-U5031DT(2.0P) 室外机尺寸 870*655*320mm LG LS-A3231HAB(1.5P) 室外机尺寸 770*540*245mm LG LS-B2331HTA(1.0P) 室外机尺寸 575*520*260mm
如何安装空调，我想自己安装空调？家不要小看安装空调师傅一会儿就把空调安装好了，觉得这是一个非常简单的问题，但是其实您掌握了技巧，安装空调其实也是一件非常简单的事情。 如何安装空调，请大家一定要记住以下步骤，安装空调就是一件非常简单的事情了。 1.首先要防止雨水从穿墙孔向室内倒灌。在空调安装过程中，必须打一个室内稍高一些的穿墙孔。 安装完成后，穿墙孔的空隙必须用油灰堵好，如果是使用楼道内的排水孔，也要注意类似的问题。 2.在空调安装过程中防止氟里昂泄漏。空调安装完毕后，一定要让安装人员对空调连接口进行检漏，以防氟里昂泄漏。 3.防止室外漏水。空调在冬季制热时，会因化霜而有水滴出。所以安装空调时要特别注意室外机出水嘴和出水管。 4.防止室内漏水。要保证空调制冷时产生的冷凝水能够排到室外，安装时可以在空调器的接水盘中倒入一点水，检查一下是否能排到室外。
5.如室外机和室内机相隔距离超过3米要加制冷管和排水管电线时一定看仔细所加铜管和电线是否为原空调使用同品. 6.空调室外机不可随处安装，其位置的选择应有利于今后的维修与保养。 7.室外机(压缩机)安装必须要端正,安装工人必须用水平尺找平. 8.室外机支架要用规定配套涨栓,而且必须要够数,谨防工人为了施工方便省略几个涨栓,日后麻烦多多. 9.在延长制冷铜管时会用气焊将延长铜管焊接在原铜管上,注意要求工人用银焊条焊接,禁止使用铜焊条焊接!! 10.延长的制冷铜管一定要用保温套包严实,并用绑带缠好. 11.在用绑带缠绕制冷管和电线排水管也有讲究,要按照安装空调标准操作,否则缠绕不多时会造成雨水顺延塑料胶带流进屋里的现象. 12..空调室内机前面不应有阻挡物，保证冷风的射流距离，使室内温度比较均匀。
