电子产品的设计流程
一、需求调研与需求分析：
1、产品构思，市场的调度落到实处，我们应该对我们所设计的产品进行一下调查，看看产品所使用的背景、所处的条件和使用者对产品的要求等等。
2、技术方案（技术、要求、能力可行性），我们要对我们所调查的事项进行一下分析，看看产品的市场需求量是不是很大、值不值得我们生产，产品的销售途径怎么样以及我们对产品的技术可行性，并且评估市场的规模、市场的潜力、和可能的市场接受度，并开始塑造产品概念。
3、成本构成（材料、价格），这个阶段主要分析减少成本的因素，要尽可能的降低成本获得最大的效益，如在采购方面。
二、方案阶段：
经过我们对产品的需求调研与分析，我们可以了解到是不是可以对它生产。若可以，我们就需要对它进行设计方案了。我们制订产品的方案设计，我们就要对该方案进行理论分析和计算，通过优化设计和必要的试验提出完整的电路原理图，关键元器件的参数计算，初步的结构设计等。
1、系统级设计，这个阶段主要是看产品性能指标的要求以及选择芯片型号。
2、电路模块，我们在原理设计的过程中，工程师在进行实际的布局布线前对系统的时间特性、信号完整性、电源完整性、散热情况等问题做一个最优化的分析，当然这些工作大多需要由专业的PCB设计工程师来完成，原理设计工程师通常没有办法考虑到这样细致和全面。
3、项目预期、测试方案、单元划分、成本估算、风险评估、进度计划、人员分配，需要明确产品的功能规格以及产品价值的描述等方面内容，决定产品的开发可行性，对产品的估计进行严格的调研，并完成
后续阶段的计划制定。在这个阶段，参与项目的人员也要确定，每个人员都要有严格的分工，各尽其职，认真完成各自的任务，并能很好的配合团队其他人员协调工作。
4、初样制作是检验设计方案正确与否的依据，我们根据上述预研阶段中在电路搭试的基础上，制作PCB手板及样品，进行各种参数的测试，并做出完整的记录。若制作的样品取得较为满意的测试结果，则写出初样制作总结报告，此外还应制作完成一份文档，以便我们后期可以使用它；若初样评审未通过，则重新进行预研，重新制作样板，直到初样评审通过为止，这个阶段的工作一定要仔细。
三、设计环节：
1、选择材料，这时候我们已经确定了各个部分的功能和作用，在选择芯片和器件的时候要尽量正确可行，我们在软件设计的时候程序要规范化，代码能短则短，一定要有注释且要规范到函数级。
2、产品的可靠性和稳定性，因为在产品卖出去之后我们无法预测他的工作环境和使用环境，这一系列的问题都需要我们注意，并且需要我们在产品出售之前要考虑，否则，产品会出现严重的问题导致不可估量的损失。
3、我们还应该了解电子产品的认证指标，如IEC61000-4-4,5。
4、我们还要考虑怎样设计电路板可以使它稳定、可靠。
四、测试：
设计人员在测试验证阶段，一方面要验证产品的功能、性能的指标是否满足产品的设计要求；另外一方面，还要验证在PCB设计前的仿真分析阶段和PCB设计后的仿真分析阶段所做的所有的仿真工作、分析工作是否是准确、可靠，为下一个产品开发奠定很好的理论和实际相结合的基础。这个阶段的工作重点是测试和验收，即模拟各种方法测试产品的稳定性，这一阶段的活动主要包括企业内部的产品测试以及用户测试，甚至包括产品的小批量测试生产以及市场的试销等，当然，这一阶段的标志是成功的通过产品测试，完成市场推广计划，以及建立可行的
生产和支援体系。
五、文档：
我们生产的产品代码能短则短，规范到函数级，对于一个好的产品设计流程，函数应该规范到函数级，这样不仅有利于代码的编写也有利于维护和规范化，提高了代码的严谨性。我们还要洽谈和老板的条件以及别的注意事项。
由于产品的使用周期大于开发周期，我们保留文档有助于我们后续工作测试改进以及产品维护。
1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG 彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生应力引起变形，担心强度不足完全 可以通过在部拉加强筋解决，效果远好过单一的增加壁厚； 建摸阶段第三步，制作装配图，将拆画出各个零部件按装配顺序分别引入，选择参考中心 重合的对齐方式；放入电子方案，如LCD，LED，BATTERY，COB。。。将各个零部件引入装配图时，根据需要将有些零部件先做成一个组件，然后再把组件引入装配图时。 例如做翻盖手机时，总装配图里只有两个组件，上盖是一个组件，下盖是一个组件。上盖组件里面又分为A壳组件，B壳组件和LCD组件。下盖组件里面又分为C壳组件，D壳组件，主板组件和电池组件等。还可以再往下分 3、初始造型阶段：分三个方面； A：由造型工程师设计出产品的整体造型(ODM)；可由客户选择方案或自主开发。 B: 客户提供设计资料，例如：IGS档（居多）或者是图片(OEM)。 C: 由原有的外形的基础上更改；可由客户选择方案或自主开发。
电子产品制造过程 电子产品已经融入到人们生活的各个角落，无论是我们平常用的手机、计算机；还是供我们平常娱乐看的电视、玩的游戏机；以及我们学习和实验所需的一些高级设备都属于电子产品。可以说，电子产品给我们的生活和工作带来了巨大的便利。而这些电子产品是怎样通过一个个微小的元器件制造出来的呢，本文就将对这些电子产品的制造过程进行简介。 一.印制电路板的装配与焊接 一台电子设备的可靠性主要取决于电路设计，元器件的质量和装配时的电路焊接质量。电子设备大都采用印制电路板，把电阻、电容、晶体管、集成电路等元器件按预先设计好的电路在印制电路板上焊接起来就成为具有一定电气性能的产品核心部件。 1.印制电路板 印制线路板，英文简称PCB(printed circuit board )或PWB(printed wiring board)，是重要的电子部件，是电子元器件的支撑体，由于它是采用电子印刷术制作的，故被称为“印刷”电路板。[1] 印制电路板分为单面印制电路板、双面印制电路板和多层印制电路板。单面板由基板、导线、焊盘和阻焊层组成，单面板只有一面有铜箔，一面为焊接面，另一面为元件面，主要应用于低档电子产品。而双面板两面都有铜箔导线，应用也较为广泛。电子技术的发展要求电路集成度和装配密度不断提高，连接复杂的电路就需要使用多层印制电路板。 2.印制电路板的装配 （1）把各种元器件按照产品装配的技术标准进行复检和装配前的预处理，不合格的器件不能使用。 （2）对元器件进行整形，使之符合电路板上的位置要求。元器件整形应符合以下要求：所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上。因为制造工艺上的原因，根部容易折断；手工组装的元器件可以弯成直角，但机器组装的元器件弯曲一般不要成死角，圆弧半径应大于引脚直径的1～2倍；要尽量将
1、目的 保证公司产品的设计与开发有计划、有控制地进行，确保开发规范，达到产品的预期要求 2、适用范围 适用于公司自主产品的开发设计。 3、角色和职责 产品经理：根据用户的需求，确定开发何种产品，编写《产品需求规格说明书》 项目经理：组织项目的市场分析和需求管理工作；组织评审，审核评审结果；协调项目组内各角色之间、项目组与外部角色的协同合作关系。 软件工程师：根据《产品需求规格说明书》进行软件系统整体架构的分析和设计，编写《软件方案设计说明书》，完成代码编写以及单元测试，参与代码互查。 硬件工程师：根据《产品需求规格说明书》进行硬件整体架构设计，包括硬件平台的设计与关键器件选型，制作《硬件方案设计说明书》，完成原理图设计、PCB 制作、BOM 单与软硬件接文件等的编制。 结构工程师：根据《产品需求规格说明书》进行产品外现与机械结构的设计。负责塑胶、五金等产品的相关模具、治具、夹具的设计、制造的评审。 测试工程师：负责测试的策划，组织编写测试用例与《测试报告》，监督测试质量，执行测试计划，参加测试用例的评审，实施测试。
采购工程师：负责物料采购，新物料的供应商开发、样品申请，产品打样以及交期跟踪。 4、项目启动准则 项目立项：输出《项目立项报告》在立项报告中，需要包含如下内容：应用背景，立项的目的，产品预售价格，成本预算，竞争对手的产品对比，产品开发周期;项目成员组成等; 5、流程图
6、开发流程 此过程主要包括以下活动：市场需求定位、嵌入式软件设计与开发、硬件设计与开发、结构设计与开发、样机联调、测试、验收等。 6.1、市场需求定位
目的是通过调查与分析，获取用户需求并定义产品需求，包括：需求获取，需求分析和需求定义。目的是在用户与项目组之间建立对产品的共同理解。 6.1.1 需求获取 需求获取的目的是通过各种途径获取用户的需求信息，结合自身的开发环境输出《产品需求规格说明书》。 需求来源，获取技术包括但不限于： 行业标准; 竞争对手的产品说明书、技术说明书、宣传手册等资料;用户访谈与用户调查;可由公司市场部产品组负责组织、实施，并反馈给研发部门。 6.1.2 需求分析 在完成需求获取资料的分析与整理后，项目经理组织进行产品的需求分析工作。建立需求之间的关系，明确分配给产品的需求(包括嵌入式软件、硬件及结构)。 6.1.3 需求变更 无论最初的需求分析有多么明确，开发过程中的需求变化也还是不可避免的。 6.1.4 需求跟踪 需求跟踪的目的是保证在产品开发过程中每个需求都被实现，且项目的其它工作产品与需求保持一致 6.2、嵌入式软件设计与开发 该过程主要包括设计与开发两个活动。
产品特点 工程化的高速PCB 信号完整性与电磁兼容性仿真工具，操作简便，易于掌握 支持所有PCB 环境下的设计文件 支持PCB 前仿真/后仿真分析 支持PCB 叠层结构、物理参数的提取与设定 支持各种传输线的阻抗规划与计算 支持反射、串扰、损耗、过孔效应及电磁兼容性分析 通过匹配向导为高速网络提供串行、并行及差分匹配等方案 支持多板分析，可对板间传输的信号进行反射、串扰及损耗分析 提供DDR/DDRII/USB/SATA/ PCIX 等多种 Design Kit HyperLynx ：工程化的高速PCB 信号完整性与电磁兼容性分析环境 概述 电子工程师们越来越深刻地体会到：即 使电路板（PCB ）上的信号在低至几十兆的 频率范围内工作，也会受到开关速度在纳秒 （ns ）级的高速芯片的影响而产生大量的信 号完整性（SI ）与电磁兼容性（EMC ）问题。 一个优秀的电路设计，往往因为PCB 布局布 线时某些高速信号处理不当而造成严重的过 冲/下冲、延时、串扰及辐射等问题，最终导 致产品设计的失败。 Mentor Graphics 公司的HyperLynx 软件是业界应用最为普遍的高速PCB 仿真工 具。它包含前仿真环境（LineSim ），后仿真环境（BoardSim ）及多板分析功能，可以帮助设计者对电路板上频率低至几十兆赫兹，高达千兆赫兹（GHz ）以上的网络进行信号完整性与电磁兼容性仿真分析，消除设计隐 患，提高设计一版成功率。 操作简洁、功能齐全的信号完整性与电磁兼 容性分析环境 对于大多数工程师而言，信号完整性与 电磁兼容性分析仅仅是产品设计流程中的一 个环节，在此环节采用的工具必须与整个流 程中的其他工具相兼容，且要保证工程师能 快速掌握工具，并将其应用于实际的设计工 作。否则，性能再好的软件也很难在工程实 践中得到广泛应用。
电子产品的结构设计过程 一个完整产品的结构设计过程 1.ID造型; a.ID草绘............ b.ID外形图............ c.MD外形图............ 2.建模; a.资料核对............ b.绘制一个基本形状............ c.初步拆画零部件............ 1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户
提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE 的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生内应力引起变形，担心强度不足完全 可以通过在内部拉加强筋解决，效果远好过单一的增加壁厚； 建摸阶段第三步，制作装配图，将拆画出各个零部件按装配顺序分别引入，选择参考中心 重合的对齐方式；放入电子方案，如LCD，LED，BATTERY，COB。。。将各个零部件引入装配图时，根据需要将有些零部件先做成一个组件，然后再把组件引入装配图时。 例如做翻盖手机时，总装配图里只有两个组件，上盖是一个组件，下盖是一个组
电子产品结构开发流程 目录 1、产品规划 2、产品开发流程 2-1、开发流程概述 2 2、外观ID评审 - 2-3、PCBA结构布局设计（经过组装后的PCB板） 2-4、机构件的设计 2-5、EVT Stage（ Engineer Verification Test工程样品验证测试）2-5、DVT Stage （ Design Verification Test设计验证测试） 2-5、PVT & MP Stage （Process Verification Test 小批量过程验证测试和Mass-Production 量产） 3、结束 “、产品规划 A、确定产品的定位 ①确定产品的销售地区 ②确定产品的使用对象 ③确定产品的消费档次 ④确定产品的使用环境
B、确定产品的规格 ①确定产品的使用功能 ②确定产品的外观形状 ③确定产品的检测规范C方案的评估 ①外观方案评估 ②工艺方案评估 ③机构方案评估 2、开发流程 2-1、开发流程概述 (1)外观ID 的评审 (2)PCBA机构布局设计 ( 3)结构件的设计 ( 4)EVT Stage ( 5)DVT Stage (6) PVT &MP Stage 2-2、外观ID 评审 ( 1)尺寸空间评估 ( 2)外接元件评估 ( 3)标准件的选择 ( 4)相关规范收集 ( 5)外观开模分析
(6)建立3D 模型 (7)制作外观手板 (8)出示资料清单 2-3、PCBA结构布局设计 (1)P CBOut-Line 的确定 (2)PCB主要零件的布局 ①EMI/EMC元件 ②I/O元件 ③PCB发热元件 ④光学元件 ⑤操作元件 ⑥其他特殊元件 (3)PCBMCO勺绘制(MCO时钟信号输出) ( 4)出据资料及清单 2-4 、结构件的设计 ( 1)零件拆分的确定，绘制方案图—＞色彩工艺 ( 2)评审结构方案—＞散热、导光、声音、组装、重量 ( 3)零件结构细部设计—＞Cablerouting ( 4)制作功能手板 ( 5)功能手板检讨—＞挂钩、定位、止口Button 、Boss 柱、美工线、battery （6）零件开模分析并制作DFM（ DFM面向制造的设计，作用就
电子产品设计流程 一、概述 为规范电子产品(硬件部分)的研发设计流程，厘清设计工作个节点各岗位负责人责任、义务关系，特制定本流程 二、流程 1需求分解 硬件研发组全体讨论后由嵌入式硬件工程师成《设计需求书》 2功能电路概要设计及手工搭建 硬件工程师负责根据《设计需求书》进行器件选型及功能电路搭建，并在设计完成后给出包括但不限于各接口电气参数、时序等的《嵌入式软件开发手册》，行成各自独立的功能电路模块，需具备TTL插针式接口供单片机连接进行工能测试 3程序功能模块编写 软件工程师负责根据《设计需求书》及《嵌入式软件开发手册》进行功能模块函数的设计编写，期间保持与硬件工程师的沟通，此步骤与2同步进行 4功能电路实验室验证 硬件工程师与软件工程师协同进行各功能模块的模拟环境验证，验证各种输入环境下的输出是否符合《设计需求书》，并验证各功能电路
接口的电气参数是否符合《嵌入式软件开发手册》，如有不一致，进行文档修订或电路修改 5功能电路设备验证 硬件工程师与软件工程师协同进行各功能模块的设备环境验证，验证各种输入环境下的输出是否符合《设计需求书》，并验证各功能电路接口的电气参数是否符合《嵌入式软件开发手册》，如有不一致，进行文档修订或电路修改，最终产生《功能验证模块测试报告》，此过程现场应用工程师需要提供设备环境安装及调试方面的配合 6电路打样 硬件工程师出具《PCB设计图纸》、《BOM清单》后，协调采购或生产部门进行电路小批量打样的工作 7程序整合 软件工程师根据《设计需求书》中的产品功能要求，进行嵌入式程序源码的整合，并模拟调试，此步骤与6同步进行 8软硬件联调 硬件工程师、软件工程师及现场应用工程师配合，用打样样板电路进行软硬件联调 9实机环境参数标定 联调至软硬件输入输出逻辑符合要求后，由现场应用工程师配合，进行实机环境参数标定，此过程需对元器件参数、输入输出稳定性、输
kaoya nghou电子产品研发流
目录 目的 -* 适用范围 ■. -?- 职责 . 四．研发流程图 五． 各阶段的主要活动/任务、职责及要求六．研发评审 七．研发变更管理 八．各阶段输出文档一览表
目的 为了规范kaoyanghou 自有品牌电子产品研发流程，明确各个研发阶段的主要活动、职责、输入、输出，确保研发产品的质量、进度、成本和服务等满足公司和用户的需求。 二．适用范围 1. kaoyanghou电子产品研发流程适用于公司电子产品的研发活动，如学生平板电脑、早 教类产品、婴童类产品。 2. 定义： 2.1. 新产品：本公司未生产过的产品 2.2. 旧产品：本公司已生产过的产品 23 OEM :依椐客户要求或提供的样办进行设计和开发 24 ODM :本公司自主研发和设计 2.5. 客户:对新产品要求与确认者，当OEM 时是“客户”，当ODM 时是本公司“总 经理” 三．职责: 1. 商务部/营销中心: 1.1 负责对ODM 产品市场信息或经销客户需求的识别与确认。 1.2 负责对OEM 客户要求的识别与确认。 1.3 必要时,上报总经理,由其召集副总经理、研发中心、品管中心、采购部、生产 中心、注塑部，对新产品的输入可行性进行评审，以使各部门明确客户要求，如 需对客户要求进行变更时，商务部/营销中心应作记录后 知会客户，客户确认同意后通知相关部门。 2 总经理（副总经理）:决定产品开发种类，指导及批准产品开发设计方案，组 织设计的评审、设计验证、设计确认工作。 3 研发中心: 3.1 软件部:负责软件质量要求的识别与确认，软件开发可行性的评估，软 件开发方案的拟定和实施。提供软件设计内容文件，负责处理生产过程中 发生的软件设计问题。 3.2 硬件部:负责产品质量要求的识别与确认，产品开发可行性的评估，产 品开发方案的拟定和实施。提供产品设计图纸，负责处理生产过程中发生 的产品设计问题。 4 生产中心:负责新产品试产计划的实施及试产状况的反馈与跟进。
一、设计开发流程阶段划分 比亚迪电气及电子产品设计开发流程划分为6个阶段，各事业部在设计开发过程中，可根据项目的复杂程度及开发模式对各个开发阶段及其主要活动进行合并删减和/或分解细化，并在项目开发计划中体现。 1、前期调研 2、功能确认 3、产品设计 4、产品定型 5、生产确认 6、量产 二、各阶段的主要活动/任务、职责及要求 1、收集市场需求信息 销售部门负责调查和收集市场需求信息，对市场需求信息进行初步评估 2、选定产品开发主题 销售部门根据市场需求初步选定新产品开发主题，确定新产品开发的大致方向 3、初步明确产品要求 各事业部项目部门经理/主管组织相关部门初步明确产品的基本要求，并进行产品生命周期预估 4、可行性分析评估
各事业部项目部门经理/主管组织各相关部门进行项目开发可行性分析评估 5、立项批准 总裁签署项目立项批准书，批准立项 三、功能确认阶段主要工作 1、项目分析 各事业部项目部门经理/主管组织各相关部门收集市场需求信息，并选定初步的产品开发主题，明确产品要求（如：产品的物理/功能特性、应用范围和使用环境、可靠性、总可用性、适用法律法规要求及附加要求等），在此基础上组织各相关部门进行项目开发可行性分析评估，适当时包括但不限于如下内容：（1）市场分析（含同行业质量/可靠性目标收集和分析）（2）政策分析 （3）技术分析 （4）专利初步分析 （5）SWOT分析 （6）产品定义建议 （7）资源需求分析 （8）成本效益分析 （9）项目进度计划 2、项目立项 在上述分析评估的基础上，由事业部项目部门组织各相关部
门共同完成可行性分析评估报告，可行性评审通过之后由总裁批准立项，并明确以下事项： （1）项目名称 （2）项目背景 （3）项目目标 （4）项目任务分工 （5）项目进度计划 （6）费用预算 （7）项目开发小组（PDT）负责人 四、产品设计阶段主要工作 1、设计开发策划 （1）组建PDT、召开项目启动会议、下达设计任务书、制定项目计划、方案设计及评审、产品定义确定、初始DFMEA开发产品设计开发和评审 （2）产品设计、系统设计、子系统设计/开发、零部件设计/开发、包装设计、随机附件开发、设计和开发评审 （3）初始过程设想和开发 （4）初始过程设想、初始PFMEA开发、初始过程开发和评审 （5）阶段总结和批准 （6）总裁办组织对S0阶段进行阶段总结（含产品成本分析）并组织对相关问题进行整改后提请事业部总经理批准是否可进
电子产品的结构设计过程（转） 一个完整产品的结构设计过程 1.ID造型; a.ID草绘............ b.ID外形图............ c.MD外形图............ 2.建模; a.资料核对............ b.绘制一个基本形状............ c.初步拆画零部件............ 1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm；
电子产品生产工艺流程
————————————————————————————————作者：————————————————————————————————日期：
产品生产总流程 接到订单 SMT 组装 包装 BOM 工艺 研发输 订单评审 输出给采购 不合格入库通 PMC(计订单要求 订购 物料回IQC 抽检 合格计划安 仓库 SMT 备好相关SMT 贴片品质检查 不合格入库，计划安 备好组装相 物料加工处IPQC 合格不 AOI 测试 外观检查 升级测试 PWB 后加 PWB 测试 IPQC 巡检 首 内核程
DPF 组装生产 品质 软件升产线测 根据具体需要进行 不合格返 合 机器老 品质删除不要清洁机器 入成品库 计划安排品质品质QC 合 不合格返包装备料 生产（根据订单数、加工、包装难度决定） 机器称产品整箱称重、QA 不合格返 合合 品质PASS 客户验货 合不合 出 品质通知返工， 首
生产工艺检验规程 1.0目的： 为了规范确保产品实现过程中各个环节的检验，以确保产品达到质量要求，特制定并执行本规程。 2.0适用范围： 适用本公司生产过程的工艺控制。 3.0工作程序： 3.1进货检验 原材料及外加工件上线之前的检验参照《来料检验规范》进行。 3.2 生产过程控制及检验 3.2.1 PCB （1）上线前需在烘烤箱里以100℃的设定温度烘烤6小时。 （2）烘烤前PCB在烘烤箱里的摆放必须确保被烘烤后不会变弯曲。 （3）烘烤时间到后不可马上打开烤箱门，需让PCB在箱内冷却后方可取用。 （4）生产时PCB不可一次性从烤箱内取出，每次取用25大片。 3.2 .2印刷 （1）锡膏的使用依照《锡膏管制、使用、回收规范》进行作业。 （2）印刷出来的每一片PCB，需在放大镜下检查无误后方可流到下一工序. （3）生产中印刷不良的PCB，需清洗干净、进行烘烤后方可再次上线。 （4）印刷机作业时依照《全自动印刷机作业指导书》。 3.2.3 贴片 （1）每片经过贴片的PCB，需在放大镜下检查无误后方可流到下一工序。 （2）贴片中如有拆掉密封包装的BGA/CSP需进行烘烤后方可上线。 （3）拆封后的BGA/CSP烘烤时间表如下： BGA/CSP厚度烘烤温度烘烤时间 ≤1.4MM100℃14小时 ≤2.0MM100℃36小时 ≤3.0MM100℃48小时 （4）回流炉的温度设定依照后页的温度曲线要求。 3.2.6 焊接 焊接操作的基本步骤： （1）、准备施焊；左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面
电子产品设计开发管理流程项目策划 书

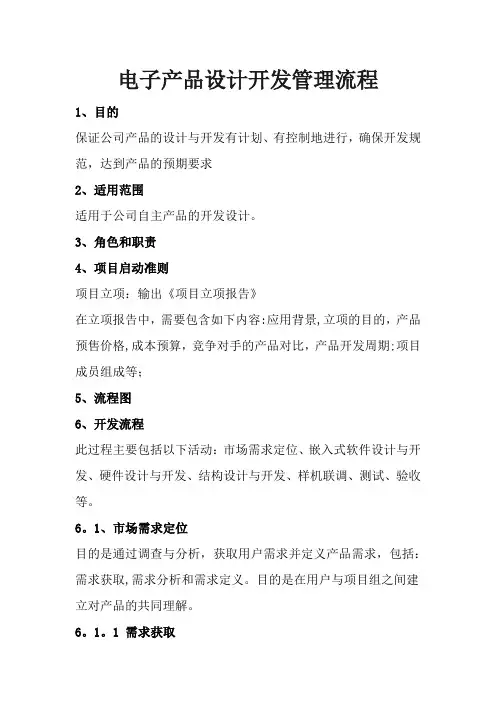

电子产品设计开发管理流程 1、目的 保证公司产品的设计与开发有计划、有控制地进行，确保开发规范，达到产品的预期要求 2、适用范围 适用于公司自主产品的开发设计。 3、角色和职责 4、项目启动准则 项目立项：输出《项目立项报告》 在立项报告中，需要包含如下内容：应用背景，立项的目的，产品预售价格，成本预算，竞争对手的产品对比，产品开发周期；项目成员组成等； 5、流程图
6、开发流程 此过程主要包括以下活动：市场需求定位、嵌入式软件设计与开发、硬件设计与开发、结构设计与开发、样机联调、测试、验收等。 6.1、市场需求定位 目的是经过调查与分析，获取用户需求并定义产品需求，包括：需求获取，需求分析和需求定义。目的是在用户与项目组之间建立对产品的共同理解。 6.1.1 需求获取 需求获取的目的是经过各种途径获取用户的需求信息，结合自身的开发环境输出《产品需求规格说明书》。 需求来源，获取技术包括但不限于： 行业标准； 竞争对手的产品说明书、技术说明书、宣传手册等资料；用户访谈与用户调查；可由公司市场部产品组负责组织、实施，并反馈给研发部门。 6.1.2 需求分析 在完成需求获取资料的分析与整理后，项目经理组织进行产品的需求分析工作。建立需求之间的关系，明确分配给产品的需求（包括嵌入式软件、硬件及结构）。 6.1.3 需求变更
无论最初的需求分析有多么明确，开发过程中的需求变化也还是不可避免的。 6.1.4 需求跟踪 需求跟踪的目的是保证在产品开发过程中每个需求都被实现，且项目的其它工作产品与需求保持一致 6.2、嵌入式软件设计与开发 该过程主要包括设计与开发两个活动。 设计是指设计软件系统的体系结构、数据结构、模块等，在需求和代码之间建立桥梁； 开发是指软件工程师按照系统设计去编码开发，并进行单元测试、代码检查优化等。 6.2.1、设计原则 设计工作应遵循以下原则： 1)正确、完整地反映《产品需求规格说明书》的各项要求，充分考虑其功能、性能、安全保密、出错处理及其它需求。 2)保证设计的易理解性、可追踪性、可测试性、接口的开放性和兼容性，考虑健壮性（易修改、可扩充、可移植）、重用性；3)采用适合本项目的设计方法。若系统使用了新工具和新技术，需提前进行准备；考虑选用合适的编程语言和开发工具； 4)吸取以往设计的经验教训，避免重新出现同样或类似的问题； 5)对于重要的和复杂度较高的部分要求有相当经验的设计人员担任；
产品生产总流程 接到订单 SMT 方案组装方案包装方案 BOM 工艺方案 研发输出方案 订单评审 输出给工程 采购 不合格入库通知采购退货 PMC(计划) 订单要求订购数量 订购 物料回仓 IQC 抽检 合格入库 计划安排SMT 仓库 SMT 备好相关物料（1天） SMT 贴片（3天） 品质检查（1天） 不合格入库，计划安排返工 计划安排组装 备好组装相关物料 物料加工处理（1天）IPQC 巡检 合格入库 合格 不合格 AOI 测试 外观检查升级测试 PWB 后加 PWB 测试 IPQC 巡检 首件 内核程序烧录
生产工艺检验规程 DPF 组装生产 品质IPQC 巡检软件升级 产线测试根据具体需要进行 不合格返工处理 合格机器老化 品质IPQC 巡检删除不要内容 清洁机器装袋 入成品库 计划安排包装 品质IPQC 巡检品质QC 抽检 合格 不合格返工处理 包装备料（半天） 生产（根据订单数、加工、包装难度决定） 机器称重、装箱 产品塑封 整箱称重、封箱 QA 抽检 不合格返工处理 合格 合格 品质PASS 入成品库 客户验货 合格不合格 出货品质通知返工，计划安排时间 首件
1.0目的： 为了规范确保产品实现过程中各个环节的检验，以确保产品达到质量要求，特制定并执行本规程。 2.0适用范围： 适用本公司生产过程的工艺控制。 3.0工作程序： 3.1进货检验 原材料及外加工件上线之前的检验参照《来料检验规范》进行。 3.2 生产过程控制及检验 3.2.1 PCB （1）上线前需在烘烤箱里以100℃的设定温度烘烤6小时。 （2）烘烤前PCB在烘烤箱里的摆放必须确保被烘烤后不会变弯曲。 （3）烘烤时间到后不可马上打开烤箱门，需让PCB在箱内冷却后方可取用。 （4）生产时PCB不可一次性从烤箱内取出，每次取用25大片。 3.2 .2印刷 （1）锡膏的使用依照《锡膏管制、使用、回收规范》进行作业。 （2）印刷出来的每一片PCB，需在放大镜下检查无误后方可流到下一工序. （3）生产中印刷不良的PCB，需清洗干净、进行烘烤后方可再次上线。 （4）印刷机作业时依照《全自动印刷机作业指导书》。 3.2.3 贴片 （1）每片经过贴片的PCB，需在放大镜下检查无误后方可流到下一工序。 （2）贴片中如有拆掉密封包装的BGA/CSP需进行烘烤后方可上线。 （3）拆封后的BGA/CSP烘烤时间表如下： BGA/CSP厚度烘烤温度烘烤时间 ≤1.4MM100℃14小时 ≤2.0MM100℃36小时 ≤3.0MM100℃48小时 （4）回流炉的温度设定依照后页的温度曲线要求。 3.2.6 焊接 焊接操作的基本步骤： （1）、准备施焊；左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。 （2）、加热焊件；烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约1~2秒钟。对于在印制板上焊接件来说，要注意使烙铁同时接触焊盘的元器件的引线。 （3）、送入焊丝；焊接的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。 （4）、移开焊丝；当焊锡丝熔化一定量后，立即向左上450 方向移开焊锡丝。 （5）、移开烙铁；焊锡浸润焊盘的焊部位以后，向右上450方向移开烙铁，结束焊接。从第三步开始到第五步结束，时间大约1~3秒钟。 正确的防静电操作 （1）、操作 E S D元件时必须始终配戴不良好的接地的手带，手带须与人的皮肤相触。
新产品研发流程 内容： 企业的组织机构 新产品研发流程 生产工艺流程
企业组织机构 企业组织机构图（以****公司为例） 开发部主要职责： 1、技术创新 1）．及时搜集整理国内外产品发展信息，及时把握产品发展趋势，组织和编制公司技术发展规划和技术开发计划。并组织对计划实施。 2）．负责公司新技术引进和产品开发设计工作。 3）．编制生产工艺流程及工艺文件， 4）．负责做好技术图纸、技术资料的编制和编写。为指导生产提供全套技术文件。 2、技术支持 1）．负责制订和修改技术规程。编制产品的使用、维修和技术安全等有关的技术规定及使用说明书；改进和规范工艺流程。 2）．负责制定公司产品的企业标准，实现产品的规范化管理。 3）．及时指导、处理、协调和解决公司各部门的技术问题，确保经营工作的正
常进行。 主要岗位：电子线路设计、结构设计、工艺设计（电装工艺、钳装工艺、机加工工艺） 岗位职责： 线路、结构设计人员 进行新产品开发市场调查。提出设计项目立项建议。 2. 线路设计人员按计划和规定进行新产品的线路方面的开发与设计；结构设计人员按计划和规定进行新产品的结构方面的开发与设计。 3. 负责在研产品的技术资料、生产资料的建立、整理和归档工作。 4. 针对用户的要求或其它原因实施设计更改。 5. 解决生产过程中出现的有关技术问题。 6 .配合销售部门做好产品销售、工程服务中的技术支持工作。 工艺设计人员 1. 编制典型工艺文件，负责生产前的工艺技术准备。 2. 负责工艺文件执行及工艺纪律检查。 3. 负责处理生产过程的工艺技术问题。 4. 负责产品工时定额制定。 5. 组织员工进行技能培训。 线路设计和结构设计主要是产品设计, 产品设计和工艺设计之间的关系： 产品设计就是设计出你想要的产品，工艺设计就是设计如何制作出你想要的产品；设计是产品从概念到模型的一个转换过程，而工艺是将原材料实现为零部件的一个过程，设计需要了解工艺，工艺实现不了的设计是没意义的设计，工艺也需要明白设计的意图，否则不能很精确的反映出设计，产品设计和工艺设计应该
电子产品的设计流程 一、需求调研与需求分析： 1、产品构思，市场的调度落到实处，我们应该对我们所设计的产品进行一下调查，看看产品所使用的背景、所处的条件和使用者对产品的要求等等。 2、技术方案（技术、要求、能力可行性），我们要对我们所调查的事项进行一下分析，看看产品的市场需求量是不是很大、值不值得我们生产，产品的销售途径怎么样以及我们对产品的技术可行性，并且评估市场的规模、市场的潜力、和可能的市场接受度，并开始塑造产品概念。 3、成本构成（材料、价格），这个阶段主要分析减少成本的因素，要尽可能的降低成本获得最大的效益，如在采购方面。 二、方案阶段： 经过我们对产品的需求调研与分析，我们可以了解到是不是可以对它生产。若可以，我们就需要对它进行设计方案了。我们制订产品的方案设计，我们就要对该方案进行理论分析和计算，通过优化设计和必要的试验提出完整的电路原理图，关键元器件的参数计算，初步的结构设计等。 1、系统级设计，这个阶段主要是看产品性能指标的要求以及选择芯片型号。 2、电路模块，我们在原理设计的过程中，工程师在进行实际的布局布线前对系统的时间特性、信号完整性、电源完整性、散热情况等问题做一个最优化的分析，当然这些工作大多需要由专业的PCB设计工程师来完成，原理设计工程师通常没有办法考虑到这样细致和全面。 3、项目预期、测试方案、单元划分、成本估算、风险评估、进度计划、人员分配，需要明确产品的功能规格以及产品价值的描述等方面内容，决定产品的开发可行性，对产品的估计进行严格的调研，并完成
后续阶段的计划制定。在这个阶段，参与项目的人员也要确定，每个人员都要有严格的分工，各尽其职，认真完成各自的任务，并能很好的配合团队其他人员协调工作。 4、初样制作是检验设计方案正确与否的依据，我们根据上述预研阶段中在电路搭试的基础上，制作PCB手板及样品，进行各种参数的测试，并做出完整的记录。若制作的样品取得较为满意的测试结果，则写出初样制作总结报告，此外还应制作完成一份文档，以便我们后期可以使用它；若初样评审未通过，则重新进行预研，重新制作样板，直到初样评审通过为止，这个阶段的工作一定要仔细。 三、设计环节： 1、选择材料，这时候我们已经确定了各个部分的功能和作用，在选择芯片和器件的时候要尽量正确可行，我们在软件设计的时候程序要规范化，代码能短则短，一定要有注释且要规范到函数级。 2、产品的可靠性和稳定性，因为在产品卖出去之后我们无法预测他的工作环境和使用环境，这一系列的问题都需要我们注意，并且需要我们在产品出售之前要考虑，否则，产品会出现严重的问题导致不可估量的损失。 3、我们还应该了解电子产品的认证指标，如IEC61000-4-4,5。 4、我们还要考虑怎样设计电路板可以使它稳定、可靠。 四、测试： 设计人员在测试验证阶段，一方面要验证产品的功能、性能的指标是否满足产品的设计要求；另外一方面，还要验证在PCB设计前的仿真分析阶段和PCB设计后的仿真分析阶段所做的所有的仿真工作、分析工作是否是准确、可靠，为下一个产品开发奠定很好的理论和实际相结合的基础。这个阶段的工作重点是测试和验收，即模拟各种方法测试产品的稳定性，这一阶段的活动主要包括企业内部的产品测试以及用户测试，甚至包括产品的小批量测试生产以及市场的试销等，当然，这一阶段的标志是成功的通过产品测试，完成市场推广计划，以及建立可行的
kaoyanghou电子产品研发流
目录 一．目的 二．适用范围 三．职责 四．研发流程图 五．各阶段的主要活动/任务、职责及要求六．研发评审 七．研发变更管理 八．各阶段输出文档一览表
一．目的 为了规范kaoyanghou自有品牌电子产品研发流程，明确各个研发阶段的主要活动、职责、输入、输出，确保研发产品的质量、进度、成本和服务等满足公司和用户的需求。 二．适用范围 1. kaoyanghou电子产品研发流程适用于公司电子产品的研发活动，如学生平板电 脑、早教类产品、婴童类产品。 2. 定义： 2.1. 新产品：本公司未生产过的产品 2.2. 旧产品：本公司已生产过的产品 2.3. OEM：依椐客户要求或提供的样办进行设计和开发 2.4. ODM：本公司自主研发和设计 2.5. 客户：对新产品要求与确认者，当OEM时是“客户”，当ODM时是 本公司“总经理” 三．职责： 1. 商务部/营销中心： 1.1 负责对ODM产品市场信息或经销客户需求的识别与确认。 1.2 负责对OEM客户要求的识别与确认。 1.3 必要时,上报总经理,由其召集副总经理、研发中心、品管中心、采购部、 生产中心、注塑部，对新产品的输入可行性进行评审，以使各部门明确 客户要求，如需对客户要求进行变更时，商务部/营销中心应作记录后 知会客户，客户确认同意后通知相关部门。 2总经理（副总经理）：决定产品开发种类，指导及批准产品开发设计方案，组织设计的评审、设计验证、设计确认工作。 3研发中心： 3.1 软件部：负责软件质量要求的识别与确认，软件开发可行性的评估，软 件开发方案的拟定和实施。提供软件设计内容文件，负责处理生产 过程中发生的软件设计问题。 3.2硬件部：负责产品质量要求的识别与确认，产品开发可行性的评估，产 品开发方案的拟定和实施。提供产品设计图纸，负责处理生产过程 中发生的产品设计问题。 4 生产中心：负责新产品试产计划的实施及试产状况的反馈与跟进。
电子产品生产工艺 1 电子工艺工作 1.1 工艺工作概述 什么叫工艺工作呢？工艺工作是对时间、速度、能源、方法、程序、生产手段、工作环境、组织机构、劳动管理、质量监控等生产因素科学研究的总结。 工艺工作的内容又可分为工艺技术和工艺管理两大类。 1.2 电子产品工艺工作程序 1 电子产品工艺工作流程图 电子产品从研究到生产的整个过程可划分为四个阶段，即方案论证阶段、工程研制阶段、设计定型阶段和生产定型阶段。在各阶段中都存在着工艺方面的工艺规程，图3.1是电子产品工艺工作流程图 ，
1 电子产品工艺工作流程图 2 方案论证阶段的工艺工作 3 工程设计阶段的工艺工作 4 设计定型阶段的工艺工作 5 生产定型阶段的工艺工作 2 电子产品制造工艺技术 2.1 电子产品制造工艺技术的种类 对电子产品制造来讲，工艺技术有很多种，工厂生产规模、设备、技术力量和生产产品的不同，工艺技术种类也不同。以下简要介绍几种一般工艺技术。 1. 机械加工工艺 电子产品很多结构件是通过机械加工而成的，机械类工艺包括车、钳、刨、铣、镗、磨、插齿、冷作、铸造、锻打、冲裁、挤压、引伸、滚齿、轧丝等。其主要功能是改变材料的几何形状，使之满足产品的装配连接。 2. 表面加工工艺 表面加工包括刷丝、抛光、印刷、油漆、电镀、氧化、铭牌制作等工艺。其主要功能是提高表面装饰性，使产品具有新颖感，同时也起到防腐抗蚀的作用。 3. 连接工艺 电子设备在生产制造中有许多连接方法，实现电气连接的工艺主要是焊接(手工和机器焊接)。除焊接外，压接、绕接、胶接等连接工艺也越来越受到重视。 4. 化学工艺 化学工艺包括电镀、浸渍、灌注、三防、油漆、胶木化、助焊剂、防氧化等工艺。其主要功能是防腐抗蚀、装饰美观等。 5. 塑料工艺 塑料工艺主要分为压塑、注塑及部分吹塑。 6. 总装工艺 总装工艺包括总装配、装联、调试、包装以及总装前的预加工工艺和胶合工艺。
郑州轻工业学院 校外实习报告 实习名称：电子产品生产工艺概述 姓名：曹磊 院（系）：电气学院 专业班级：电信09-2班 学号：540901030201 指导教师：路立平 主要实习单位：新天智能表公司 成绩： 时间：2012 年12 月10 日至2012 年12 月23 日
电子产品生产工艺概述 电子产品系统是由整机、整机是由部件、部件是由零件、元器件等组成。由整机组成系统的工作主要是连接和调试，生产的工作不多，所以我们这里讲的电子产品生产工艺是指整机的生产工艺。 电子产品的装配过程是先将零件、元器件组装成部件，再将部件组装成整机，其核心工作是将元器件组装成具有一定功能的电路板部件或叫组件（PCBA）。本书所指的电子工艺基本上是指电路板组件的装配工艺。 在电路板组装中，可以划分为机器自动装配和人工装配两类。机器装配主要指自动铁皮装配（SMT）、自动插件装配（AI）和自动焊接，人工装配指手工插件、手工补焊、修理和检验等。 生产准备是将要投入生产的原材料、元器件进行整形，如元件剪脚、弯曲成需要的形状，导线整理成所需的长度，装上插接端子等等。这些工作是必须在流水线开工以前就完成的。 自动贴片是将贴片封装的元器件用SMT技术贴装到印制板上，经回流焊工艺固定焊接在印制板上。经装贴有表面封装元器件的电路板，送到自动插件机上，机器将可以机插的元器件插到电路板上的相应位置，经机器弯角初步固定后就可转交到手工插接线上去了。 人工将那些不适合机插、机贴的元器件插好，经检验后送入波峰焊机或浸焊炉中焊接，焊接后的电路板个别不合格部分由人工进行补焊、修理，然后进行ICT 静态测试，功能性能的检测和调试，外观检测等检测工序，完成以上工序的电路板即可进入整机装配了。 电子工业从来都既是技术密集型，又是劳动密集型的行业。生产电子产品，采用流水作业的组织形式，生产线是最合适的工艺装备。生产线的设计、订购、制造水平，将直接影响产品的质量及企业的经济效益。生产线的布局也是企业的场地工艺布局。目前各电子企业的规模、产品结构、技术水平、资金状况及场地大小不同，对场地的利用和布局大不一样，但场地的工艺布局的好坏，直接影响到企业的生产组织、场地的利用效率、物流的通畅、生产的效率和效益。提高生产场地布局的设计水平已经成为有关专家和工程技术人员必须面对的问题。
