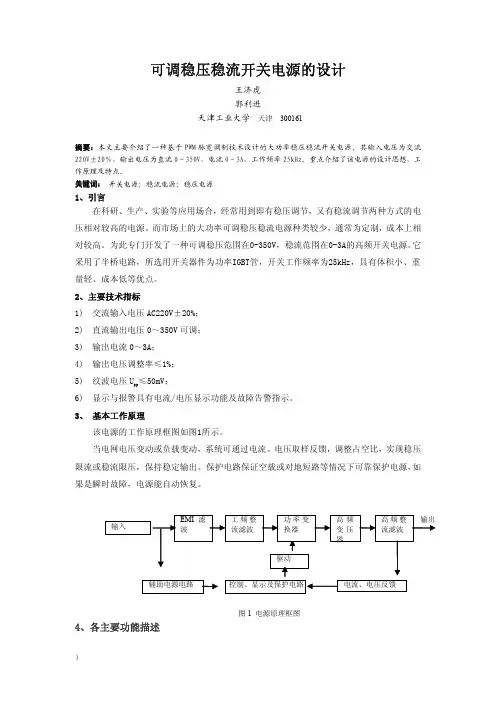

可调稳压稳流开关电源的设计
摘要：本文主要介绍了一种基于pwm脉宽调制技术设计的大功率稳压稳流开关电源。其输入电压为交流220v±20％，输出电压为直流0～350v，电流0～3a，工作频率25khz。重点介绍了该电源的设计思想，工作原理及特点。
关键词：开关电源稳流电源稳压电源
1、引言
在科研、生产、实验等应用场合，经常用到即有稳压调节，又有稳流调节两种方式的电压相对较高的电源。而市场上的大功率可调稳压稳流电源种类较少，通常为定制，成本上相对较高。为此专门开发了一种可调稳压范围在0-350v，稳流范围在0-3a的高频开关电源。它采用了半桥电路，所选用开关器件为功率igbt管，开关工作频率为25khz，具有体积小、重量轻、成本低等优点。
2、主要技术指标
1) 交流输入电压ac220v±20%；
2) 直流输出电压0～350v可调；
3) 输出电流0～3a；
4) 输出电压调整率≤1%；
5) 纹波电压upp≤50mv；
6) 显示与报警具有电流/电压显示功能及故障告警指示。
3、基本工作原理
该电源的工作原理框图如图1所示。
高效率开关电源设计实例--10W同步整流B u c k变换器 以下设计实例中，包含了各种技巧来提高开关电源的总体效率。有源钳位和元损吸收电路的设计主 要依靠经验来完成的，所以不在这里介绍。 采用新技术时必须小心，因为很多是有专利的，可能需要直接付专利费给专利持有人，或在购买每 一片控制IC芯片时，支付附加费用。在将这些电源引入生产前，请注意这个问题。 10W同步整流Buck变换器 应用 此设计实例是PWM设计实例1的再设计，它包括了如何设计同步整流器(板载的10W降压Buck 变换器)。 在设计同步整流开关电源时，必须仔细选择控制IC。为了效率最高和体积最小，一般同步控制器在 系统性能上各有千秋，使得控制器只是在供应商提到的应用场合中性能较好。很多运行性能的微妙 之处不能确定，除非认真读过数据手册。例如，每当作者试图设计一个同步整流变换器，并试图使 用现成买来的IC芯片时，3／4设计会被丢弃。这是因为买来的芯片功能或工作模式往往无法改变。 更不用说，当发现现成方案不能满足需求时，是令人沮丧的(见图20的电路图)。 设计指标 输入电压范围： DC+10～+14V 输出电压： DC+5.0V 额定输出电流： 2.0A 过电流限制： 3.0A 输出纹波电压： +30mV(峰峰值) 输出调整：±1％ 最大工作温度： +40℃ “黑箱”预估值 输出功率： +5.0V*2A=10.0W(最大) 输入功率： Pout/估计效率=10.0W／0.90=11.1W 功率开关损耗 (11.1W-10W) * 0．5=0.5W 续流二极管损耗： (1l.lW-10W)*0.5=0.5W 输入平均电流 低输入电压时 11.1W／10V=1.1lA 高输入电压时： 11.1W／14V=0．8A 估计峰值电流： 1．4Iout(rated)=1．4×2．0A=2．8A 设计工作频率为300kHz。
！ 题目：可调稳压器 大功率可调开关电源 指导老师：陈德胜 队员及年级：罗国颖徐业刘胜玥张军光王凤华李飞（2007级） 学校及院系：陕西理工学院物理系 摘要 本系统稳压与限流部分均用TL494控制，系统层次简洁明了，电路结构简单且所采用电子元件均是常用的，市场上均有销售，使电路实现更具有可行性。本系统电压可调范围0—33V，电流可调范围0—5A，最大输出功率120W，整机效率63.99%。主要适用于对输出电流和输出功率要求大，但对电压调整率和负载调整率不是很高的电子设备。由于采用了开关式控制，为了提高效率,调整管就要用高频开关管。又因为输出电流要求大，所以我们采用复合的方式。经过考虑，我们采用了IRFP9240高频开关场效应管和2SC3320高频开关三极管复合而成。在实际设计过程中，可调电压部分我们采用了LM317作为可调基准与TL494内部的误差放大器构成误差放大环节；可调电流部分，我们利用TL494内部的控制比较放大器和其内部基准电压组成误差放大环节，电路简单而性能优越。在输出电压和电流显示方面，我们采用高精度数字表头；在散热方面我们采用风扇和金属散热板辅助。 一、0V~+33V稳压电源 1、方案选择 （1）串联式稳压电源方式 我们首先想到的是用三端可调稳压器先提供稳定电压和小电流，再经过三极管扩流方式达到大功率输出。且集成可调稳压器具备了各种保护功能，所以外围电路就可简化。但由于本系统要求输出电压范围较大，电流也大，这种方式的输出电流与流过集成可调稳压器电流相同，当输入与输出压差太大时，集成可调稳压器的发热量也相当大，也降低了效率。若选此种方案，应考虑采用换档切换调压方式，以减少输入与输出电压差。但这样未免增加了系统的复杂性，效率同样难以达到理想效果。 （2）开关电源方式 这种方式的电源效率高，但一般纹波较大。而我们要求的重点是高效率，所以根据实际情况，综上后，我们决定采用了方案（2）。经过此选择，开关控制方式采用PWM，而控制IC采用TL494。 电路结构图如下图所示 (电路结构图)
开关式稳压电源的工作原理 随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40%－50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。为了提高效率，人们研制出了开关式稳压电源，它的效率可达85%以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。 一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算，即 Uo=Um×T1/T式中Um —矩形脉冲最大电压值； T —矩形脉冲周期；
T1 —矩形脉冲宽度。 从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，
基于PWM的高压可调大范围开关电源设计与实现 摘要：设计实现了一个高压可调大范围的开关电源，采用ARM7微处理器作为 电源的控制器完成ADC变换及相关算法运算，产生脉冲编码调制PWM实现对调 整管的控制，利用彩电高压包作为高压脉冲变压器。经过MATLAB/SIMULINK仿真，验证了电路方案的可行性，经过测试表明：输出电压可以在1000V～20KV范围内 连续可调，负载电流为0～5mA, 且具有体积小、成本低、宽范围、智能化的特点，可以满足蔬菜叶面害虫的防控需要，也可以应用到类似指标的领域。 关键词：开关电源；微处理器；高电压；蔬菜害虫；物理防控 1 引言 电源是物理农业中用于杀菌消毒、灭虫、防控农作物害虫等方面的重要设备，目前电源主要有两大类，线性电源和开关电源[1]。 线性电源（Linear power supply）是先将交流电经过变压器降低电压幅值，再 经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流 电压。线性电源因调整管工作于放大状态（线性工作区域）而得名；线性电源技 术很成熟，制作成本较低，输出电压文波较小可以达到很高的稳定度，自身的干 扰和噪声都比较小，但由于工频(50Hz)时变压器的体积比较大且笨重造成电源整 体体积较大且笨重,更主要的是电源效率较低(一般满载工作的效率只有80%左右)，且输入电压范围较小；总的来讲，线性电源的优点是性能稳定，没有高频纹波等 干扰。线性电源的缺点是发热功耗大、能源利用率低，没有超大功率的电源供选择。开关电源（Switch power supply）是指用于电压调整管工作于饱和区和截止区，即开关状态的[2-4]。 开关电源可以具有较高的工作频率,脉冲变压器的体积可以做的较小,重量轻, 结构简单、成本低、效率高（效率可达90%以上)，在很多场合已经替代了线性电源, 虽然输出纹波较线性电源大些，但可以通过滤波措施降低,是电源发展的趋势。高频率、高电压、数字化是各个领域开关电源发展的趋势[5-7]。 因此，根据资助本论文研究的科技攻关项目的研究需要，针对灭除蔬菜叶面 害虫系统的关键组成部分采用的高压电场，设计实现基于脉宽调制技术PWM的 一个高电压大范围可调开关电源，并采用微处理器作为控制核心，主要是将一般 电瓶电压12V直流电升高到1000V～20kV直流电，根据需要可调输出电压大小， 以满足高压电场灭除蔬菜叶面害虫的需要。 2 开关电源方案设计 开关电源的工作过程： PWM（Pulse Width Modulation）脉宽调制开关电源是 让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的 伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/ 功率器件上的伏安乘积就是功率半导体器件上所产生的损耗[5-6]。 PWM开关电源主要是通过“斩波”，即把输入的直流电压斩成幅值等于输入电 压幅值的脉冲电压来实现的。PWM脉冲的占空比由开关电源的控制器根据需要 进行调节。 通过增加变压器的二次绕组数就可以增加输出电压值。将绕组输出的交流波 形经过整流滤波后就得到需要的直流电压。 控制器的主要目的是保持输出电压稳定，其工作过程与线性形式的控制器很 类似。也就是说控制器的功能块、电压参考和误差放大器，可以设计成与线性调 节器相同。
开关式稳压电源的各种电路类型概述 1、基本电路 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间 比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路：电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD 1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。 单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。 单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。 ３．单端正激式开关电源 单端正激式开关电源的典型电路：这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。 在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。由于这 种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。 ４．自激式开关稳压电源 自激式开关稳压电源的典型电路：这是一种利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。 当接入电源后在R1给开关管VT1提供启动电流，使VT1开始导通，其集电极电流Ic在L1中线性增长，在L2 中感应出使VT1 基极为正，发射极为负的正反馈电压，使VT1 很快饱和。与此同时，感应电压给C1充电，随着C1充电电压的增高，VT1基极电位逐渐变低，致使VT1退出饱和区，Ic 开始减小，在L2 中感应出使VT1 基极为负、发射极为正的电压，使VT1 迅速截止，这时二极管VD1导通， 高频变压器Ｔ初级绕组中的储能释放给负载。在VT1截止时，L2中没有感应电压，直流供电输人电压又 经R1给C1反向充电，逐渐提高VT1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下去。这里就像单端反激式开关电源那样，由变压器Ｔ的次级绕组向负载输出所需要的电压。 自激式开关电源中的开关管起着开关及振荡的双重作从，也省去了控制电路。电路中由于负载位于变压器的次级且工作在反激状态，具有输人和输出相互隔离的优点。这种电路不仅适用于大功率电源，亦适 用于小功率电源。 ５．推挽式开关电源 推挽式开关电源的典型电路：它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。电
MPS309 直流稳压稳流电源 中国专利号: ZL00201424.6 ZL00350965.6 使用手册 ? 北京切克斯电子科技有限公司BEIJING TRADEX ELECTRONIC TECHNOLOGY CORP. 安全
●符号 此标志为警告符号，提醒您按照使用手册使用。 ●电源 本设备交流供电电源电压有效值不应超过250伏特。即两电源线之间及每根电源线与地之间交流电压有效值不应超过250伏特。为保证安全工作，应保证电源电缆中的地线与保护地相连接。 ●使用合适的电源电缆和设备的接地 本设备通过电源电缆中的地线接地。为了避免电击，使用本设备提供的电源电缆，将电源电缆插入适合的插座中，保证电源电缆中的地线与保护地相连接。 ●不能在易燃、易爆环境下工作 为了避免发生火灾、爆炸，在工作时及使用后1小时内严禁将设备放置在易燃、易爆环境中。 ●不要移动盖板和面板 本设备内有非安全电压，为了避免人身伤害，不要移动盖板和面板。如需校准及维修应找专业校准及维修人员。 ●不要触摸输出端子导电部位和负载导电部位 本电源最大输出电压达到1000V以上，使用时注意人身安全，严防触电。在工作时及使用后1分钟内，不要触摸输出端子导电部位和负载导电部位避免电击。 ●严禁在通电状态下进行负载接线 在通电状态下进行负载接线，可能会发生电击并损伤输出端子。 ●在进行绝缘电阻和绝缘耐压测试时应注意 在进行绝缘电阻和绝缘耐压测试时，高压电荷会被加到两测量点之间，测量之后应经过500K左右电阻泄放。若不进行泄放，可能会发生电击。若直接短路泄放，会造成设备损坏。 ●请按指定方式使用 如果设备不按指定方式使用，设备所提供的保护可能被削弱。 目录
一种输出电压4～16V开关稳压电源的设计（转载)4-16V可调开关电源） 2007-05-14 19:50 转载)4-16V可调开关电源 wenyin 发表于 2006-11-16 17:09:00 一种输出电压4～16V开关稳压电源的设计 薛红兵 (信息产业部电子第二十研究所，陕西西安 710068） 摘要：介绍一种采用半桥电路的开关电源，其输 入电压为交流220V± 20％，输出电压为直流 4～ 16V，最大电流 40A，工作频率 50kHz。重点介绍了该电源的设计思想，工作原理及特点。 关键词：脉宽调制；半桥变换器；电源 1 引言 在科研、生产、实验等应用场合，经常用到电压 在 5～ 15V，电流在 5～ 40A的电源。而一般实验用电源最 大电流只有 5A、 10A。为此专门开发了电压 4V～ 16V连续 可调，输出电流最大 40A的开关电源。它采用了半桥电路，所选用开关器件为功率 MOS管，开关工作频率为 50 kHz，具有重量轻、体积小、成本低等特点。 2 主要技术指标 1）交流输入电压AC220V± 20％； 2）直流输出电压 4～ 16V可调； 3）输出电流 0～ 40A； 4）输出电压调整率≤ 1％； 5）纹波电压Up p≤ 50mV； 6）显示与报警具有电流 /电压显示功能及故障告警指示。 3 基本工作原理及原理框图 该电源的原理框图如图 1所示。
220V交流电压经过 EMI滤波及整流滤波后，得到约 30 0V的直流电压加到半桥变换器上，用脉宽调制电路产生的双列脉冲信号去驱动功率 MOS管，通过功率变压器的耦合和隔离作用在次级得到准方波电压，经整流滤波反馈控制后可得到稳定的直流输出电压。 4 各主要功能描述 4. 1 交流 EMI滤波及整流滤波电路 交流 EMI滤波及整流滤波电路如图 2所示。 电子设备的电源线是电磁干扰（ EMI）出入电子设备的一个重要途径，在设备电源线入口处安装电网滤波器可以有效地切断这条电磁干扰传播途径，本电源滤波器由带有 IEC插头电网滤波器和 PCB电源滤波器组成。 IEC插头电网滤波器主要是阻止来自电网的干扰进 入电源机箱。 PCB电源滤波器主要是抑制功率开关转换时产生的高频噪声。 交流输入 220V时，整流采用桥式整流电路。如果将 JTI 跳线短连时，则适用于 110V交流输入电压。由于输入 电压高，电容器容量大，因此在接通电网瞬间会产生很大的浪涌冲击电流，一般浪涌电流值为稳态电流的数十倍。这可能造成整流桥和输入保险丝的损坏，也
