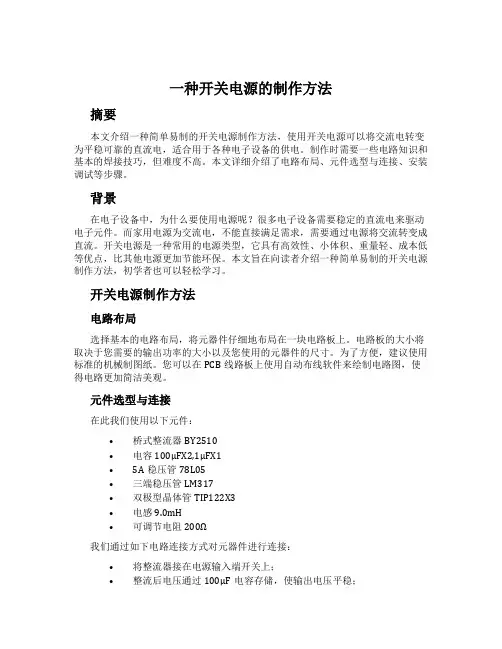

输出电压可调的开关电源
调节电路中的VR1即可调节输出电压。本电路可用于可充电电池的充电器、手机充电器、LED灯的电源等。按本电路原理图的型号要求制作，不需要调试就很容易成功。
元件排列及电路板如下：
比例：1:1

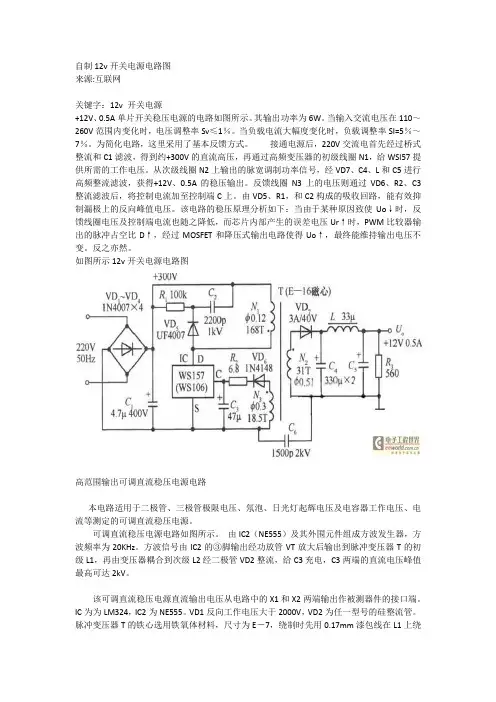

相关开关电源原理及电路图 2012-06-03 17:39:37 来源:21IC 关键字：开关电源电路图 什么是开关电源?所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、(开关管)控制极(可控硅)上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。待到下一个脉冲的周期正半周信号到来时，重复上一个过程。这个开关变压器就叫高频变压器，因为他的工作频率高于50HZ低频。那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，我们知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V是放大状态，0.7V以上就是饱和导通状态，-0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，太细的工作情况就不必细讲了，也没必要了解的那么细的，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，这就叫冷板，是安全的，变压器前的电源是独立的，这就叫开关电源。 图开关电源原理图1
. .页脚. 可调直流稳压电源设计报告 任微明（学号：） （物理与电子信息学院 10级科技班, 呼和浩特 010022） 指导教师:高焕生 摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V交流电转换成电压3~12V的直流电源。其中，稳压电路采用三端固定稳压器LM317达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。 关键字：变压器；整流；滤波；稳压 1 设计容及要求 1.1 设计目的 1、学习小功率直流稳压电源的设计与调试方法。 2、掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 1.2 设计容 设计一波形直流稳压电源，满足：当输入电压在220V±10%时，输出直流电压为3~12V。 1.3 设计要求 (1)电源变压器做理论设计； (2)合理选择集成稳压器； (3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB板；
(4)撰写设计报告、调试总结报告。 2 设计方法与步骤 2.1 设计方法 单元电路设计、PCB板设计、电路的组装与调试。 2.2 设计步骤 （1）功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。 （2）画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。 （3）按总电路图安装电路，调试并改进。 3 电路的设计 图3 整体电路图 3.1 电源变压器 过整流电路将交流变为脉动的直流电压。由于此脉动的直流压含有较的纹波，必须通过滤波电路加以滤波，从而得到平滑的直流电压。电源变压器的作用是将交流220V的电压变为所需的电压值，然后通过的电压还随电网电压波动、负载何温度的变化而变化。因而在整流、滤波电路之后，还需接稳压电路。稳压电路的作用是当电网电压波动、负载何温度变化时，维持输出直流电压稳定。 3.2 整流电路 利用二极管的单向导电性，将交流电压变成单向脉动电压的电路，称为整流
采用LM317的方案，刚好手头还有几个闲置的LM317T，“量身”设计的完整电路如图2所示。 （图2） 主要元气件参数资料： 尽管LM317我们已经非常熟识了，但还是翻阅一下LM317的PDF资料比较稳妥，其中几个比较重要的参数如下： 1、输入与输出端最高压差为：40V（很多人误认为是输入最高电压为40V）； 2、输入与输出端最小工作压差：3V； 3、输出电压范围：1.25V-37V范围内连续可调（其实只要保证前一项条件，其输出范围的上限 是可以扩展的）； 4、最大输出电流：1.5A（LM317T TO-220封装）； 5、输出最小负载电流：5mA； 6、基准电压V REF：1.25V； 7、工作温度范围为：0-70℃； 8、LM317T TO-220封装引脚排列如图3所示：
（图3） 为了让LM317T 输出0V 起调，该电路设计时增加了一个由TL431构成的-2.5V 基准电源，TL431相信大家也是非常熟识，它是三端可调并联型稳压IC ，详细资料可参考：安森美的《TL431中文手册》。 在本列电路应用中，我们比较关心的几个参数如下： 1. 参考电压 V REF ：2.5V ±0.4％（25℃）； 2. 最大阴极电流范围：-100mA 至+150mA ； 3. 最小阴极电流：0.5mA ； 4. 最大额定功耗：0.7W （TO-92封装）； 5. TL431内部结构和引脚排列如附图4所示； 6. TL431的典型应用电路如图5所示； （图4） （图5） 工作原理： 如图2所示，220V 市电通过S1和F1连接到变压器的输入端，经过变压后分别输出：18V 、8V 、10V 、3V （其中10V 和3V 绕组是自己以手工穿线的方式加绕的）四组电压，为了降低LM317T 的功耗提高电源效率，采用了2个继电器的3级换档电路，换档电路如图6所示，电源输出电压V+加在W2的两端，当W2的滑动触片上获得的分压低于U4的V REF （2.5V ）电压时，U4的K 、A 之间只有
一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算， 即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。 从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路
图二开关电源基本电路框图 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
开关电源原理 一、开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值 降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及 杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。
时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增 大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。 R1和Q1中的结电容C GS、C GD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量

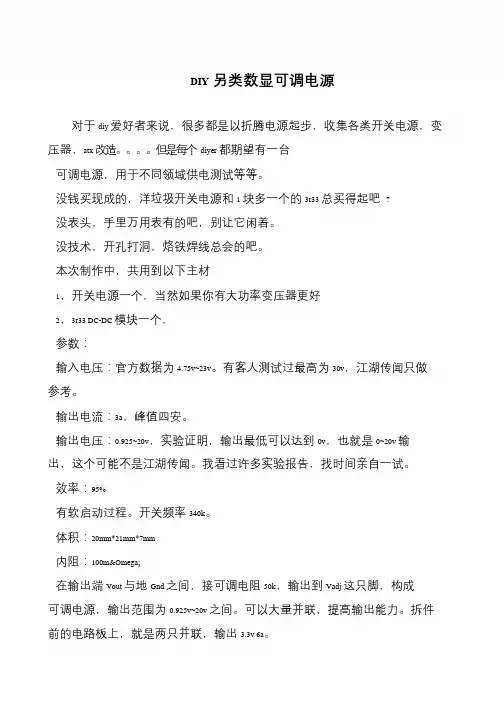

要制作可调直流稳压电源，首先来了解一下可调直流稳压电源的基本工作原理。直流稳压电源工作流程为降压、整流（把交流电变直流电），输入滤波、三端稳压器稳压、输出滤波五部分。下面是具体介绍。 220V的交流电从直流稳压电源插头经保险管送到变压器的初级线圈，并从次级线圈感应出经约9V的交流电压送到4个二极管。二极管在电路中的符号有短线的一端称为它的负极（或阴极），有三角前进标志的一端称为它的正极（或阳极）。基本作用是只允许电流从它的正极流向它的负极（即只能按三角标示的方向流动），而不允许从负极流向正极。我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。但是不管从变压器中出来的两根线中哪根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。这样，从右边的电路来看，正极永远都是D3和D4连接的那一端，负极永远是D1和D2连接的那一端。这便是二极管整流的原理。 二极管把直流稳压电源交流电方向变化的问题解决了，但是它的电压大小还在变化。而电容器有可以存储电能的特性，正好可以用来解决这个问题。在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。这个过程叫作滤波。图中的C1便是用来完成这个工作的。 经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其+V out端(2脚)比其ADJ端(1脚)的电压高1.25V。因此，我们只需要用极小的电流来调整ADJ端的电压，便可在+V out端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。我们还可以通过调整PR1的抽头位置来改变输出电压－反正LM317T会保证接入ADJ端和+V out 端的那部分电阻上的电压为1.25V！所以，可以想到：当抽头向上滑动时，直流稳压电源输出电压将会升高！ 图中C2的作用是对LM317T 1脚的电压进行小小的滤波，以提高直流稳压电源输出电压的质量。图中D5的作用是当有意外情况使得LM317T的3脚电压比2脚电压还低的时候防止从C3上有电流倒灌入LM317T引起其损坏。 元件选择： 直流稳压电源大部分元件的选择都有弹性。IC选用LM317T或与其功能相同的其它型号（如KA317等，可向售货员咨询）。直流稳压电源变压器可以选择一般常见的9-12V的小型变压器，二极管选1N4001-1N4007均可。C1选择耐压大于16V、容量470-2200μF的电解电容均可。值得注意的是C2的容量表示法：前两位数表示容量的两位有效数字，第三位表示倍率。如果第三位数字为N，则它的容量为前两位数字乘以10的N次方，单位为PF。如C2的容量为10×104=100000PF=0.1μF。C2选用普通的磁片电容即可。C3的选择类似于C1。电阻选用1/8W的小型电阻。现在的小电阻一般用色环来标示其阻值，如果你还不会识别这种表示法，请看这篇文章-色环电阻的识别。 本直流稳压电源需要的元件都可以在电子商店买到，主要元件清单如下：
可调直流稳压电源 1、可调直流稳压电源的构成 可调直流稳压电源是由降压、整流、滤波、稳压、调整、滤波、电压指示构成的。 降压的作用是：将输入的220V交流电压降到24V。此时输出的还是交流电压。整流的作用是：将交流电压整流成直流电压。此时输出的是只有正半周的电压。加电指示的作用是：加电后红色指示灯亮。指示稳压电源已经加电。滤波的作用是：将正半周的电压过滤成纹波系数很小的接近直流的电压。稳压的作用是：将纹波系数很小的输出电压稳定在用户需要的直流电压上。输出电压调整：根据用户的需要，调节稳定输出电压值。二次滤波：为了在用电时需要突发大电流时，向负载提供瞬时电流。稳定输出电压。电压指示：将当前输出的电压值用表头显示出来，以便用户对输出电压调整和使用。 其原理框图如图1所示。 图1 稳压电源框图 2、所用的器件和电原理图 组成降压的元件是：变压器B1。组成整流的元件是：D1-D4这四只二极管组成滤波的元件是2200微法、耐压50V的电解电容C1（外形如图3所示）。组成加电指示的元件是：限流电阻R1和红色发光二极管。组成稳压的元件是：可调输出电压的集成三端稳压器LM317。组成输出电压调整元件是：电位器R P（外形图如图4所示）。组成二次滤波元件是：10uF、耐压50V的电解电容C2。组成电压指示元件是：0-24V指针式电压表头。电原理图如图2所示。 图2 可调稳压电路电原理图 图3 电解电容外形图图4 电位器外形
3、电路板布局以及安装 有关电路板上原器件的安装如图5所示。装元器件时应该先装矮的元件，后装高的元件。图（a）是总装配图。图（b）是电位器和发光二极管装配图。图（c）是三端稳压器引脚图。图（d）是表头和输出端子接线图。外形图如图6所示。 （a）（b）（c）（d） 图5装配图 图6 外形图 4、装配顺序及调试方法： 1）首先安装D1-D4构成的电桥。安装完毕后可以从输入端用电10KΩ阻挡正反向测量是否有短路。如果内阻很大则说明没有短路。在接入变压器、开关后插入交流电源。用万用表直流电压50V或数字表的200V档测量输出电压。应该大于30V。 2）上述正确后连接电容C1，连接好后，在用万用表电压档（同上）测试输出电压。注意，电容的极性不可接错，否则电容会爆炸。 3）上述测试无误后连接三端稳压器、发光二极管、电位器和电压指示表头。注意，三端稳压器的引脚不可接错。否则不能输出直流电压。接好后检查无误后可以加电观察输出电压的变化了。调整电位器的旋钮，输出电压就会从1.25V到24V之间发生变化。 做实验时，只要调整到你所需要的输出电压就可以正常使用了。
开关电源电路详解图 一、开关电源的电路组成 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、输入电路的原理及常见电路 1、AC 输入整流滤波电路原理： ①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理： ①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4 为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖
开关电源入门必读：开关电源工作原理超详细解析 第1页：前言：PC电源知多少 个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Sw itching Mode P ow er Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少 目前主要包括两种电源类型：线性电源（linear）和开关电源（sw itching）。线性电源的工作原理是首先将127 V或者220V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”） 配图1：标准的线性电源设计图
配图2：线性电源的波形 尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/W ii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。 对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。 由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。 ●开关电源知多少 开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。 事实上，终端用户的PC的电源采用的是一种更为优化的方案：闭回路系统（closed loop system）——负责控制开关管的电路，从电源的输出获得反馈信号，然后根据PC的功耗来增加或者降低某一周期内的电压的频率以便能够适应电源的变压器（这个方法称作PW M，Pulse W idth Modulation，脉冲宽度调制）。所以说，开关电源可以根据与之相连的耗电设备的功耗的大小来自我调整，从而可以让变压器以及其他的元器件带走更少量的能量，而且降低发热量。 反观线性电源，它的设计理念就是功率至上，即便负载电路并不需要很大电流。这样做的后果就是所有元件即便非必要的时候也工作在满负荷下，结果产生高很多的热量。 第2页：看图说话：图解开关电源 下图3和4描述的是开关电源的PW M反馈机制。图3描述的是没有PFC(P ow er Factor Correction，功率因素校正)电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。 图3：没有PFC电路的电源 图4：有PFC电路的电源 通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。
开关电源原理（希望能帮到同行的你更加深入的了解开关电源，温故而知新吗！！） 一、开关电源的电路组成[/b]：： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、输入电路的原理及常见电路[/b]：： 1、AC输入整流滤波电路原理： ①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防
止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。 2、 DC输入滤波电路原理： ①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路[/b]：： 1、 MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图：
目录 摘要 (2) 一、方案论证及比较 (2) 1.基本原理 (2) 2.方案设计与论证 (4) 二、单元电路设计与参数计算 (5) 1.集成三端稳压器 (5) 2.选择电源变压器 (6) 3.选择整流电路中的二极管 (7) 4.滤波电路中滤波电容的选择 (7) 三、总原理图及元器件清单 (8) 1.LM317可调稳压电源设计原理图 (8) 2主要元器件清单 (8) 四、安装与调试 (9) 五、性能测试与分析 (9) 1.输出电压与最大输出电流的测试测试 (9) 2.波纹电压的测试 (10) 3.测试仪器 (10) 六、总结 (10) 参考文献 (11) 附录一 (12)
摘要本电源设计可将220V（市电）经过降压、整流、滤波、稳压之后，输出-15～＋15V的连续可调直流稳定电压。可以给单片机，及其他供电电压在该范围的芯片进行供电。其中稳压模块由LM317和LM337组成，前者实现正向直流电压的稳定输出，后者实现负向直流电压的稳定输出。具有输出稳定，简单易调的特点。 关键词：直流稳压可调 一、方案论证及比较 1.基本原理 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下： (1)电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
(2)整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。 (3)滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
河南机电高等专科学校综合实训报告 系部： 专业： 班级： 学生姓名： 学号： 2012年05月
实训任务书 1．时间：2012年5月2日～2012年5月25日 2. 实训单位：河南机电高等专科学校 3. 实训目的：熟悉电路板及电子产品的制作全过程 4. 实训任务： ①了解电路板图得来的方法，掌握电路板图的打印技巧； ②会使用热转印机将电路图转印到覆铜板上； ③掌握电路板的腐蚀过程及注意事项； ④会使用高速钻床给电路板打孔； ⑤认识电子元器件，熟悉常用元器件的特性； ⑥熟练掌握焊接方法和技巧，完成电路板的焊接； ⑦掌握电子产品通电调试的注意事项，会检修电子产品； ⑧作好实训笔记，对自己所发现的疑难问题及时请教解决； ⑨联系自己专业知识，体会电子产品制作过程，总结自己的心得体会； ○10参考相关的书籍、资料，认真完成实训报告。
综合实训报告 前言 当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都离不开一个共同的电路——电源电路。大到超级计算机、小到袖珍计算机，所有电子设备都必须在电源电路的支持下才能正常工作。当然这些电源电路的样式、复杂程度千差万别。超级计算机的电源电路本身就是一套复杂的电源系统。通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。在电子电路中，都需要压稳定的直流电源供电，小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压，由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压，但这样的电压还随电网电压波动,负载和温度的变化而变化。因而在整流,滤波电路之后还需接稳压电路，稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。当负载要求功率较大,效率高时,常采用开关稳压电源。 实训报告: 一、实验名称 MOS大功率可调稳压电源 二、实验要求 1、利用TL431（精密电压基准）和IRF640（MOS管）设计一个大功率可调线 性稳压电源。 2、输入采用24V变压器，前级线圈接市电220V。 3、输出电压在DC2.5～24V之间可调，（最大电流6A，与变压器功率也有关 系。 4、对电路进行分析测试，完善电路的不足之处。 三、实验器材 1、实验仪器和工具 万用表、电烙铁、松香、焊锡、细纱布、锜子、剪刀、剥线钳。
FS1: 由变压器计算得到Iin值，以此Iin值可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。 TR1(热敏电阻):
电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用SCK053(3A/5Ω)，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。 VDR1(突波吸收器): 当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。 CY1，CY2(Y-Cap): Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G所以使用Y2-Cap，Y-Cap 会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。 CX1(X-Cap)、RX1: X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction 规范一般可分为: FCC Part 15J Class B 、CISPR 22(EN55022) Class B 两种，FCC 测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但

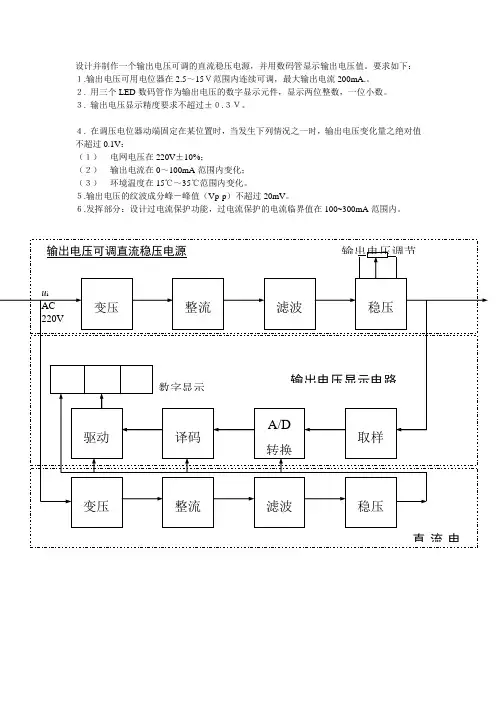

可调直流稳压电源的设计 直流稳压电源的设计 设计要求 基本要求：短路保护，电压可调。若用集成电路制作，要求具有扩流电路。 基本指标：输出电压调节范围：0-6V，或0-8V，或0-9V，或0—12V； 最大输出电流：在0.3A-1.5A区间选一个值来设计； 输出电阻Ro：小于1欧姆。 其他：纹波系数越小越好（5%Vo），电网电压允许波动范围 + -10%。 设计步骤 1．电路图设计 （1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。 （2）系统分析：根据系统功能，选择各模块所用电路形式。 （3）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。 （4）总电路图：连接各模块电路。 2. 设计思想 （1）电网供电电压交流220V(有效值)频率为50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。 （2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。 （3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。 （4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响 。 的稳定直流电压输出，供给负载R L 电路设计
（一）直流稳压电源的基本组成 直流稳压电源是将频率为50Hz 、有效值为220V 的单相交流电压转换为幅值稳定、输出电流为几十安以下的直流电源，其基本组成如图（1）所示： 图（1） 直流稳压电源的方框图 直流稳压电源的输入为220V 的电网电压，一般情况下，所需直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压后，再对交流电压进行处理。变压器副边电压有效值决定于后面电路的需要。 变压器副边电压通过整流电路从交流电压转换为直流电压，即正弦波电压转换为单一方向的脉动电压，半波整流电路和全波整流电路的输出波形如图所示。可以看出，他们均含有较大的交流分量，会影响负载电路的正常工作。 为了减小电压的脉动，需通过低通滤波电路滤波，使输出电压平滑。理想情况下，应将交流分量全部滤掉，使滤波电路的输出电压仅为直流电压。然而，由于滤波电路为无源电路，所以接入负载后势必影响其滤波效果。对于稳定性要求不高的电子电路，整流、滤波后的直流电压可以作为供电电源。 交流电压通过整流、滤波后虽然变为交流分量较小的直流电压，但是当电网电压波动或者负载变化时，其平均值也将随之变化。稳压电路的功能是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。 （二）各电路的选择 1.电源变压器 电源变压器T 的作用是将电网220V 的交流电压变换成整流滤波电路所需要的交流电压U i 。实际上，理想变压器满足I 1/I 2=U 2/U 1=N 2/N 1=1/n ，因此有P 1=P 2=U 1I 1=U 2I 2。变压器副边与原边的功率比为P 2/ P 1=η，式中η是变压器的效率。根据输出电压的范围，可以令变压器副边电压为22V ，即变压系数为0.1。 2.整流电路 T 负 载
0-30V可调线性稳压电源 作为一名电子爱好者，平时喜欢做一些电子小制作，在电路调试和制作过程中经常为电源犯愁，有时候为了调试一个简单的电路而单独搭一个电源，这样即费时又消磨DIY的兴致。最近本人利用手头一些闲置零件，自己打造了一台“MINI”型直流0-30V可调稳压电源。现将整个DIY过程与大家分享。 （图1） 本人在深圳工作时买了几个大小不一的铝合金外壳（当时看到这些外壳挺漂亮就买了，一直闲置着），其中一个较大一点的外壳尺寸为：134x106x55mm。家里还闲置了一个功率约30W左右的小变压器（该变压器是从旧黑白电视机上拆下来的，有8V和18V两组输出），其厚度还刚好能装到这较大尺寸的铝合金外壳内。既然这么巧合，想不“撮合”它们都找不到理由了。那接下来就是考虑稳压电路部分了，0-30V可调稳压电路可以通过以下几个方案来实现： 1)采用运放加大功率管来实现（市面上很多批量生产的可调稳压电源都采用这种方案），该方案使 用的材料非常低廉，但线路复杂不适合手工搭板； 2)采用LM723专用电源稳压IC加大功率管来实现，该方案比较成熟，线路也比较简单，但LM723 比较难买，需要到电子市场去找或邮购； 3)采用LM317/338电源稳压IC，该方案线路非常简单，但按其典型应用电路接法，输出最低只能 调到1.25V，要想0V起调必须加一个稳定的负电压基准来修正，一些电子杂志上也有人在LM317输出端串联2个二极管来降压，达到调“0V”的目的，这是初学的菜鸟们讨论的问题，大家心知肚明就行了； 4)采用TL431电源稳压IC加大功率管来实现，该方案也具有线路简单的优点，但也同样遇到LM317 不能调“0V”的问题； 5)采用LM2576-ADJ开关型稳压IC来实现，该方案也具有线路简单、效率高等优点，但也同样遇 到输出不能调“0V”的问题和电感线圈比较难加工； 通过一番权衡利弊后，决定采用LM317的方案，刚好手头还有几个闲置的LM317T，“量身”设计的完整电路如图2所示。
可调直流稳压电源的工 作原理 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
可调直流稳压电源设计 摘要 可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。直流稳压电源的控制芯片是采用目前比较成熟的进口元件，功率部件采用现国际上最新研制的大功率器件，可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重。与传统电源相比高频直流电源就较具有体积小、重量轻、效率高等优点，同时也为大功率直流电源减小体积创造了条件，此电源又称高频可调式开关电源。可调直流稳压电源保护功能齐全，过压、过流点可连续设置并可预视，输出电压可通过触控开关控制。 关键词：开关稳压电源；开关变压器；高频直流电源 目录
1可调直流稳压电源 可调直流稳压电源的工作原理 参数稳压器在输入交流电压150V-260V时，输出稳压在220V效果效于和高于这个范围，其效率要下降。采用单片微机进行第一步控制，使310V以下和90V以上的输入电压，调整控制在190V—250V范围，再用参数稳压器进行稳压效果很好。 由市电输入的交流电压变化波动很大，经过过压吸收滤波电路将高频脉冲等干扰电压滤去后，送入直流开关稳压电源、交流取样电路和控制执行电路。 直流开关稳压电源的功率小，但能把60-320V的交流电压娈换成+5V，+12V，-12V 的直流电压。+5V电压供给单片微机使用，±12V电压供给控制电路的大功率开关模块使用。 单片微机把取样电路采集到的输入电压数据，分析判断并发出控制信号送到触发电路，控制调节输出电压。 控制执行电路由SSR过零开关大功率模块和带抽头的自耦变压器组成。SSR之间采用RC吸收电路吸收过电压和过电流，使SSR在开关时不会损坏。控制执行电路把 90-310V的输入电压控制在190V-240V范围，再送到参数稳压器进行精确稳压。 参数稳压器由电感和电容组成LC振荡器，振荡频率50HZ。无论市电怎么变化，其振荡频率不会改变，因此输出电压不会变化，稳压精度高。即使输入电压波形失真很大，经参数稳压器振荡输出后却是标准的正弦波，因此稳压电源有强的抗干扰能力和净化能力。
DIY日记——0-30V可调线性稳压电源 啊哲 作为一名电子爱好者，平时喜欢做一些电子小制作，在电路调试和制作过程中经常为电源犯愁，有时候为了调试一个简单的电路而单独搭一个电源，这样即费时又消磨DIY的兴致。最近本人利用手头一些闲置零件，自己打造了一台“MINI”型直流0-30V可调稳压电源。现将整个DIY过程与大家分享。 （图1） 本人在深圳工作时买了几个大小不一的铝合金外壳（当时看到这些外壳挺漂亮就买了，一直闲置着），其中一个较大一点的外壳尺寸为：134x106x55mm。家里还闲置了一个功率约30W左右的小变压器（该变压器是从旧黑白电视机上拆下来的，有8V和18V两组输出），其厚度还刚好能装到这较大尺寸的铝合金外壳内。既然这么巧合，想不“撮合”它们都找不到理由了。那接下来就是考虑稳压电路部分了，0-30V可调稳压电路可以通过以下几个方案来实现： 1)采用运放加大功率管来实现（市面上很多批量生产的可调稳压电源都采用这种方案），该方案使 用的材料非常低廉，但线路复杂不适合手工搭板； 2)采用LM723专用电源稳压IC加大功率管来实现，该方案比较成熟，线路也比较简单，但LM723 比较难买，需要到电子市场去找或邮购； 3)采用LM317/338电源稳压IC，该方案线路非常简单，但按其典型应用电路接法，输出最低只能 调到1.25V，要想0V起调必须加一个稳定的负电压基准来修正，一些电子杂志上也有人在LM317输出端串联2个二极管来降压，达到调“0V”的目的，这是初学的菜鸟们讨论的问题，大家心知肚明就行了； 4)采用TL431电源稳压IC加大功率管来实现，该方案也具有线路简单的优点，但也同样遇到LM317 不能调“0V”的问题； 5)采用LM2576-ADJ开关型稳压IC来实现，该方案也具有线路简单、效率高等优点，但也同样遇 到输出不能调“0V”的问题和电感线圈比较难加工； 通过一番权衡利弊后，决定采用LM317的方案，刚好手头还有几个闲置的LM317T，“量身”设计的完整电路如图2所示。
电脑开关电源详解 计算机电源是根据计算机相应的电源标准设计和生产的,在计算机高速发展的这十多年间,计算机电源标准也跟着在不断地发生变化,以适应计算机高速发展的要求,计算机电源主要采用了以下几个标准： PC/XT标准: 是由IBM最先推出个人PC/XT计算机时制定的标准; AT标准: 也是由IBM早期推出PC/AT机时所提出的标准,当时能够提供大约190W的电力供应; ATX标准: 是由Intel公司于1995年提出的工业标准,从最初的ATX1.0开始,ATX标准又经过了多次的变化和完善,目前国内市场上流行的是ATX2.03和ATX12V这两个标准,其中ATX12V 又可分为ATX12V1.2、ATX12V1.3、ATX12V2.0等多个版本。 ATX与AT标准比较：
1、ATX标准取消了AT电源上必备的电源开关而交由主板进行电源开关的控制,增加了一个待机电路为电源主电路和主板提供电压来实现电源唤醒等功能; 2、ATX电源首次引进了+3.3V的电压输出端,与主板的连接接口上也有了明显的改进。 ATX12V与ATX2.03标准比较： 1、ATX2.03是1999年以前PII、PIII时代的电源产品,没有P4 4PIN接口; 2、ATX12V加强了+12VDC端的电流输出能力,对+12V的电流输出、涌浪电流峰值、滤波电容的容量、保护等做出了新的规定; 3、ATX12V增加的4芯电源连接器为P4处理器供电,供电电压为+12V; 4、ATX12V加强了+5VSB的电流输出能力,改善主板对即插即用和电源唤醒功能的支持。 ATX12V标准之间的比较： ATX 12V是支持P4的ATX标准,是目前的主流标准,该标准又分为如下几个版本： ATX12V_1.0：2000年2月颁布,P4 时代电源的最早版本,增加P4 4PIN接口;
