零序方向过流保护小结
变压器高压侧（110kV及以上）及中压侧一般为中性点直接接地系统(又称大接地电流系统),当发生接地短路时,将出现很大的零序电流,对变压器的电气性能产生极大的危害,因此必须配备接地短路保护。变压器单相接地短路的主保护为比率制动式差动或零序差动，同时应装设后备保护，作为变压器高压绕组和相邻元件接地故障的后备。
一、变压器接地后备保护概述
变压器因其绝缘水平和接地方式的不同，所配置的接地短路后备保护也不同。
对于全绝缘变压器，中性点装设接地隔离刀闸和避雷器，隔离刀闸闭合为中性点直接接地方式，隔离刀闸断开为中性点不接地运行方式。中性点直接接地运行时用零序过流保护，中性点不接地运行时用零序过压保护。
对于分级绝缘变压器，若其中性点绝缘水平低，中性点必须直接接地，若其中性点绝缘水平较高，则中性点可以直接接地，也可在系统不失去接地点的情况下不接地运行，其大多装设放电间隙。在220kV 系统中的变压器，他们的中性点仅部分接地，另一部分不接地。当发生接地故障时应先跳开不接地变压器，然后跳开接地变压器。因此，这类变压器接地后备保护的配置需要考虑该变压器中性点在系统中的接地情况。对于中性点未装设放电间隙的分级绝缘变压器，若其中性点直接接地，则用零序过流保护，若其中性点不接地，则用零序联跳保护。对于中性点装设放电间隙的分级绝缘变压器，中性点直接接地运行时用零序过流保护，中性点不接地时用间隙零序保护。
综上所述，中性点直接接地变压器的接地故障后备保护无一例外地采用零序过流保护，对高中压侧中性点均直接接地的自耦变和三绕组变压器，当有选择性要求时，应增设零序方向元件。
二、零序方向过流保护逻辑
零序方向过流保护一般由“零序过流元件”和“零序方向元件”相与构成，如果带零序电压闭锁，
所示。
图1 零序方向过流保护逻辑框图
零序电压闭锁元件的零序电压取自TV开口三角。
零序过流元件的零序电流可以自产，也可取自中性点零序TA。
零序方向元件的方向电压，可以取开口三角电压，也可以取自产，但方向电流必须取自产，而不能取中性点专用零序TA的电流。其原因在于，中性点零序电流对方向没有选择性。
如图2所示系统，变压器T1和T2经过线路L相连，TA0为变压器T1中性点零序TA，TA1为变
压器T1端口TA，M1为端口母线。以变压器T1为例，讨论零序方向元件。
零序方向过流保护作为变压器的后备保护，则d1(变压器内部)和d2(线路侧)点分别为正方向和反方向的接地点。对于零序电流正方向的定义，如果三相TA极性端靠近母线，如图5所示，以母线流向变压器为正。无论是正方向还是反方向发生接地短路，接地点零序电压最大，变压器中性点零序电压最低，零序电流由接地点流向变压器中性点。作单相接地时的零序网络，在图3、4中，U0为接地点的零序电压，也是保护装置采到的零序电压；I0为保护装置采到的零序电流；忽略电阻后，X L为线路的零序电抗，X T1和X T2分别为变压器T1和T2的零序电抗。TA0在正反方向接地短路时滤取到的零序电流为I01。TA1在正方向接地短路时自产得到的零序电流为I02，在反方向接地短路时自产零序电流为I01。在图
图2 发生接地的系统示意图
(a)零序网络(b)零序电流电压向量图
(a)零序网络(b)零序电流电压向量图
图4 反方向发生接地时的零序网络示意图
由图3，4可得，无论是正方向（d1点）还是反方向（d2点）发生接地故障，流过TA0的零序电流方向始终为由接地点流向变压器中性点，其方向并不改变。而方向电流由TA1自产时，若正方向发生接地故障，接地点d1零序电压最大，零序源在变压器内部，零序电流的方向由变压器流向母线；若反方向发生接地故障，接地点d2零序电压最大，零序源在变压器外部，零序电流的方向由母线流向变压器；因此，只有自产零序电流，才能区分是正方向还是反方向发生接地故障，才能保证零序方向元件动作的选择性。
零序方向元件的最大灵敏角与接地零序网络有关，零序电压和零序电流按图5所示的极性接线时，当方向指向母线时，最大灵敏角为70?～85?，软件固定为70?；当方向指向变压器时，最大灵敏角为-95?～-110?，软件固定为-110?。
当零序方向元件的方向电压取自产时，如果发生TV断线，则方向电压滤取到一个“虚假”的零序电压，可能导致零序方向元件误动。对这个问题的处理有两种方式：一是将方向电压切换至TV开口三角，二是将零序方向元件退出。前者的处理方式不影响零序方向元件的功能，但要求用户必须正确校验开口三角电压的极性；后者的处理方式不再计及方向，零序方向过流变成单纯的零序过流保护。反正TV断线后必须退出检修，这时电压不起作用，所以退出方向元件是可以接受的。
当零序电流由三相电流自产时，如果发生TA断线，会出现“虚假”的自产零序电流，可能导致零序过流元件误动，所以该保护可选零序电压闭锁。当变压器发生接地故障时，除了产生零序电流，还出现零序电压，但是TA断线时，三相电流自产虽然可以滤取到零序电流，但无零序电压产生。所以零序电压闭锁可以防止因TA断线导致的误动。
零序网络中零序电流的分布，主要取决于线路和中性点接地变压器的零序阻抗，而与电源的数目及位置无关。例如，如果图2中变压器T2中性点不接地，则图3中TA1中将不会自产得到零序电流I02。
图
三、零序方向过流保护的几个定值的说明
零序电流：零序过流定值。
零序电压闭锁选择：是否带零序电压闭锁，选1为带零序电压闭锁，选0为不带零序电压闭锁。
零序电压：零序电压闭锁值。如果零序电压闭锁选择整定为0，则该项定值不起作用，可以不整定。该零序电压取自TV开口三角。
零序电流选择：零序过流元件的零序电流取法，选1为零序电流自产，选0为零序电流取自中性点。
零序电压选择：零序方向元件的方向电压取法，选1为零序电压自产，选0为零序电压取自开口三角。
方向指向变压器(母线)：方向指向的含义是指潮流方向，也即电流的流向。方向指向变压器(母线)，是指电流流向变压器(母线)。
零序电流保护的整定计算 一、变压器的零序电抗 1、Y/△联接变压器 当变压器Y侧有零序电压时，由于三相端子是等电位，同时中性点又不接地，因此变压器绕组中没有零序电流，相当于零序网络在变压器Y侧断开（如图1所示）。 图1：Y/△联接变压器Y侧接地短路时的零序网络 2、Y0/△联接变压器 当Y0侧有零序电压时，虽然改侧三相端子是等电位，但中性点是接地的，因此零序电流可以经过中性点接地回路和变压器绕组。
每相零序电压包括两部分：一部分是变压器Y0侧绕组漏抗上的零序电压降I0XⅠ,另一部分是变压器Y0侧的零序感应电势I lc0X lc0（I lc0为零序励磁电流，X lc0为零序励磁电抗）。由于变压器铁芯中有零序磁通，因此△侧绕组产生零序感应电势，在△侧绕组内有零序电流。由于各相零序电流大小相等，相位相同，在△侧三相绕组内自成回路，因此△侧引出线上没有零序电流，相当于变压器的零序电路与△侧外电路之间是断开的。所以△侧零序感应电势等于△侧绕组漏抗上的零序电压降I0’XⅡ。 Y0/△联接变压器的零序等值电路如图2所示。由于零序励磁电抗较绕组漏抗大很多倍，因此零序等值电路又可简化，如图3所示。在没有实测变压器零序电抗的情况下，这时变压器的零序电抗等于0.8～１.0倍正序电抗。即：X0=(0.8～１.0)(XⅠ+XⅡ)= (0.8～１.0)X1。 本网主变零序电抗一般取0.8 X1。
图2：Y0/△联接变压器Y0侧接地短路时的零序网络 图3：Y0/△联接变压器Y0侧接地短路时的零序网络简化 二、零序电流保护中的不平衡电流 实际上电流互感器，由于有励磁电流，总是有误差的。当发生三相短路时，不平衡电流可按下式近似地计算： I bp.js=K fzq×f wc×ID(3)max 式中K fzq——考虑短路过程非周期分量影响的系数，当保护动作时间在0.1S以下时取为2；当保护动作时间在0.3S～0.1S时取为１.5；动作时间再长即大于0.3S时取为1； f wc——电流互感器的10%误差系数，取为0.1； I D(3)max——外部三相短路时的最大短路电流。 最新文件仅供参考已改成word文本。方便更改
二、变电所多台变压器的零序电流保护
每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。电流继电器起动后，常开触点闭合，起动时间继电器KT1。时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。。若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。 零序电流保护的整定计算： 动作电流： (1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以 (2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。 设零序电压元件的动作电压为U dz.0，则 U dz.0=3I0X0.T 零序电流元件的动作电流为 动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。根据经验，零序电压继电器的动作电压一般为5V。当电压互感器的变比为nTV时，电压继电器的一次动作电压为 U dz.0=5n TV 变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。即 灵敏度校验：按保证远后备灵敏度满足要求进行校验 返回 第二节微机保护的硬件框图简介 微机保护硬件示意框图如下图所示。
零序方向过流保护小结 变压器高压侧（110kV及以上）及中压侧一般为中性点直接接地系统(又称大接地电流系统),当发生接地短路时,将出现很大的零序电流,对变压器的电气性能产生极大的危害,因此必须配备接地短路保护。变压器单相接地短路的主保护为比率制动式差动或零序差动，同时应装设后备保护，作为变压器高压绕组和相邻元件接地故障的后备。 一、变压器接地后备保护概述 变压器因其绝缘水平和接地方式的不同，所配置的接地短路后备保护也不同。 对于全绝缘变压器，中性点装设接地隔离刀闸和避雷器，隔离刀闸闭合为中性点直接接地方式，隔离刀闸断开为中性点不接地运行方式。中性点直接接地运行时用零序过流保护，中性点不接地运行时用零序过压保护。 对于分级绝缘变压器，若其中性点绝缘水平低，中性点必须直接接地，若其中性点绝缘水平较高，则中性点可以直接接地，也可在系统不失去接地点的情况下不接地运行，其大多装设放电间隙。在220kV 系统中的变压器，他们的中性点仅部分接地，另一部分不接地。当发生接地故障时应先跳开不接地变压器，然后跳开接地变压器。因此，这类变压器接地后备保护的配置需要考虑该变压器中性点在系统中的接地情况。对于中性点未装设放电间隙的分级绝缘变压器，若其中性点直接接地，则用零序过流保护，若其中性点不接地，则用零序联跳保护。对于中性点装设放电间隙的分级绝缘变压器，中性点直接接地运行时用零序过流保护，中性点不接地时用间隙零序保护。 综上所述，中性点直接接地变压器的接地故障后备保护无一例外地采用零序过流保护，对高中压侧中性点均直接接地的自耦变和三绕组变压器，当有选择性要求时，应增设零序方向元件。 二、零序方向过流保护逻辑 零序方向过流保护一般由“零序过流元件”和“零序方向元件”相与构成，如果带零序电压闭锁， 所示。 图1 零序方向过流保护逻辑框图 零序电压闭锁元件的零序电压取自TV开口三角。 零序过流元件的零序电流可以自产，也可取自中性点零序TA。 零序方向元件的方向电压，可以取开口三角电压，也可以取自产，但方向电流必须取自产，而不能取中性点专用零序TA的电流。其原因在于，中性点零序电流对方向没有选择性。
关于复压过流,复合电压,零序电压,过电压的保护问题 电力系统过电压是高电压研究范畴。电力系统过电压分为外部过电压和内部过电压。外部过电压指大气过电压，简单说就是雷击。内部过电压包括操作过电压及谐振过电压，操作过电压指因操作失误，故障、运行方式改变等引起系统过电压，以下情况易发生：拉合电容器或空载长线路；断开空载变压器，电抗器，消弧线圈及同步电机等；在中性点小接地系统中，一相接地后，发生间歇电弧等。谐振过电压指因操作失误，故障后，在系统某些部分形成L，C自振回路，当自振频率与电网频率满足一定关系而发生谐振，引起过电压。内部过电压的根本原因在于L，C元件是储能元件，根据能量守衡定律，其储能不能突变。 复合电压是保护中的。复合电压是由相间低电压和负序电压构成，一般组成闭锁元件，防止保护误动。 复压过流是不是低电压和负序电压闭锁过电流的意思,不包括过电压和零序电压吗?那大型(启备变和厂高变,主变)变压器的过电压保护 是由什么来实现的呢?是升压站内的过电压保护装置吗?不用考虑变压器的低压侧过电压. 复压过流的概念基本没错，只是判据一般还有零序电压。过电压保护一般设在长线路上，防止操作过电压，而且由于是对侧引起的本测过电压所以一般跳闸是远跳对侧开关。至于变压器等大型设备一般不容
易造成过电压现象，（振荡情况下由于变压器系统阻抗很大，振荡中心很难落入变压器内部，关于这点我也不是很有把握，请知道的弟兄指正）。所以一般在大型变压器特别是中性点直接接地系统，保护配置上不考虑过电压保护。只有一些中性点不接地或经大电阻接地的变压器才考虑防止中性点偏移产生过电压伤害主设备而装设中性点过电压保护。 复压闭锁过流的复压未必就不包括零序电压。在作为低压线路的保护或者主变的低后备时，由于处于中性点不接地系统，当然复压就不包括零序电压，采用正序电压越下限和负序电压越上限的组合逻辑。但是对于中性点接地系统，复压闭锁过流往往仅用于主变高后备，这时是包括零序电压的。由于厂家不同，采用的复合电压的构成方式也不一定相同。 母差保护BP-2B的失灵保护的复压包括低压，负序，还有3U0的到现在就遇到这一个 我是一个继电保护公司的，我们公司所做的复压过流保护中，到现在还没有看见有零序。在大电流接地系统中（110KV以上的和部分110KV的）大概会加入零序吧，不过特别少。而在小电流接地系统中（110KV以下和部分110KV）是肯定不能用零序的，因为在接地时才会有零序，而小电流接地时允许运行2个小时的，它不属于短路故障，只能叫不正常。2小时内不影响供电，时间长了有可能会发展成短路，所以只能运行2个小时。
零序电流及方向保护 一、零序电流方向保护的基本原理； 1、基本原理； 零序电流保护： 在正常运行时没有零序电流，只有在接地短路时才有零序电流。 并且流过保护的零序电流大小反应了短路点的远近； 当短路点越近时，保护动作越快，短路点越远保护动作得越慢。 输电线路零序电流保护是反应输电线路一端零序电流的保护。反应输电线路一端电气量变化的保护由于无法区分本线路末端短路和相邻线路始端的短路，为了在相邻线路始端短路不越级跳闸。 所以反应输电线路一端电气量弯化的保护都要做成多段式保护。零序电流一段的任务： 保护本线路的一部分。它的定值按躲过本线路末端（实质是躲过相邻线路始端）接地短路时流过保护的最大零序电流整定（其他整定条件姑且不论）。 零序电流二段的任务： 能以较短的延时尽可能地切除本线路范围内的故障。 零序电流三段的任务： 应可靠保护本线路的全长，在本线路末端金属性接地短路时有一定的灵敏系数。 零序电流四段的任务：
起可靠的后备作用。第四段的定值应不大于300A，用它保护本线路的高阻接地短路。在110KV的线路上，零序电流保护中的第四段还应作为相邻线路保护的后备。 零序电流保护只能用来保护接地故障，所以对于两相不接地的短路和三相短路不能起到保护作用。另外零序一段保护范围受运行方式的影响也较大，有时可能保护范围缩得很小，这一点比同样保护接地故障的接地距离一段要逊色得多。但是零序电流保护的最后一段——零序过电流保护，由于很灵敏，保护过渡电阻的能力很强，这一点又比接地距离第三段强； 所以，现在有一些高压电网中有线路纵联保护，又配有保护接地短路的三段式的接地距离保护，并有双重化的保护配置，所以，生产一种保护装置的型号，把零序电流保护的第一段省略而只配零序电流保护二、三段； 零序电流保护中： 零序电流的大小与中性点接地的变压器的多少有很大关系。 零序方向继电器的原理、实现方法、性能评述： 零序方向继电器的最基本思想是比较零序电压的零序电流的相位来区分正、反方向的接地短路。 零序电流以母线流向被保护线路的方向为其正方向。 如果系统中各元件零序阻抗的阻抗角为80°，正方向短路时，零序电压超前零序电流的角度为：-100°，反方向短路时，零序电压超前零序电流的角度为80°；ARG表示的幅角，是分子相量超前分母相量
简述110kV主变压器保护的基本配置 刘朝东 目录 1、概述 (2) 2、主变差动保护 (2) 3、主变后备保护 (4) 3.1、高后备保护 (4) 3.1.1、复压闭锁方向过流保护 (4) 3.1.2、接地零序保护（变压器中性点直接接地） (5) 3.1.3、非接地间隙零序保护（变压器中性点不接地或经间隙接地） (5) 3.1.4、装置空开配置 (5) 3.1.5、装置硬压板配置 (6) 3.2、中、低后备保护 (6) 4、主变非电量保护 (6) 5、结语 (7)
【摘要】本文主要从运行的角度，对主变保护的基本原理、接线、装置空开配置、装置硬压板配置做了简单的概述，理顺主变保护的配置，对装置接线、空气开关、硬压板有清晰的认识。 【关键词】主变保护；空开配置；压板配置 1、概述 随着电力系统一体化管理的全面展开，对变电站运行人员的要求有了很大的变化，尤其是对个人业务技能水平的要求会更加苛刻，不学习就满足不了现在的运行要求，就不能保证安全的运行，学习势在必行。作为变电站的核心设备，主变压器我们不但需要懂得一次部分的维护，也需要知道二次部分的基本保护配置及原理，为此下面就对主变保护基本配置进行简单的梳理。 主变保护根据反映参数不同，可分为电气量保护和非电气量保护；而根据保护的不同作用分为主保护和后备保护，具体是：重瓦斯保护和差动保护构成了主变的主保护，而主变各侧配置相应的后备保护。 2、主变差动保护 差动保护即是主变的主保护之一，是归属于电气量保护，以各侧的电流为参数，用于保护变压器内部、套管及引出线上的各类故障，保护范围为三侧电流互感器之间，差动保护动作后跳开三侧断路器，一般配有专门的差动保护装置。
变压器零序过电流保护整定中零序电流反向问题的研究 摘要：探讨了变压器零序过流保护整定计算中可能出现的零序电流反向问题，分析了其产生机理及其对保护的影响，并在此基础上对常用的变压器零序过流保护整定方法进行了改进，计及反向零序电流的影响，满足保护选择性的要求，同时将改进后的变压器零序过流保护整定方法成功运用于开发的变压器保护整定计算程序中。 关键词：电力系统；变压器;零序过流保护；零序电流反向 0、引言 变压器接地故障后备保护作为变压器绕组、引线、相邻元件接地故障的后备保护，对中性点直接接地的普通变压器接地保护可由两段式零序过电流保护构成，若高中压侧均直接接地，高中压侧均应装设零序方向过电流保护，方向指向本侧母线；对中性点可能接地或不接地运行的变压器，应配置两种接地保护，一种接地保护用于变压器中性点接地运行状态，通常采用2段式零序过流保护，另一种接地保护用于变压器中性点不接地运行状态，这种保护的配置与变压器的中性点绝缘水平、过电压保护方式以及并联运行的变压器台数有关，多为零序过电压保护和零序电流电压保护。因此，零序过电流保护是变压器接地故障后备保护的主要形式。 规程规定，I段零序过电流保护的动作电流应与被保护侧母线上出线的零序保护I段或快速主保护相配合，当有选择性要求时，应增设零序方向元件。一般情况下，校核动作电流是否能躲过对侧母线发
生接地故障时流过保护的最大零序电流，以确定是否需要增设零序方向元件。II段零序过电流保护的动作电流应与相邻线路零序电流保护的后备段配合。 但是，实际整定计算在校核对侧母线接地故障流过保护的最大零序电流时，往往忽略了反向零序电流的出现及其影响。对于零序方向保护，当发生区外接地故障时，流过保护的零序电流的方向与保护正向相同时，称该零序电流为反向零序电流，这一现象也相应地称为零序电流反向。在实际系统中，若变电站具备两台及以上的三绕组或自耦变压器，由于变压器参数的不一致或接地方式的不一致，可能出现零序电流反向。这时，若保护动作电流无法躲过该反向零序电流，保护将存在误动的隐患。 目前，零序电流反向问题还未给予相应的关注，在相关文献和资料中少有提及，规程中也未对反向零序电流的处理方法做出明确的规定。因此，本文在分析零序电流反向问题机理的基础上对变压器零序过电流保护的一般整定计算方法提出了相应的改进方法，以处理零序电流反向问题，满足保护选择性的要求，并已将该改进整定方法运用于开发的变压器保护整定计算系统中。 1、零序电流反向问题研究 零序电流反向按产生机理主要可分为由变压器接地方式不一致和由变压器参数不一致引起的两类，但产生反向零序电流可能是两者共同作用的结果。下面对两类问题分别加以分析，并简要论述零序电流反向对保护的影响。

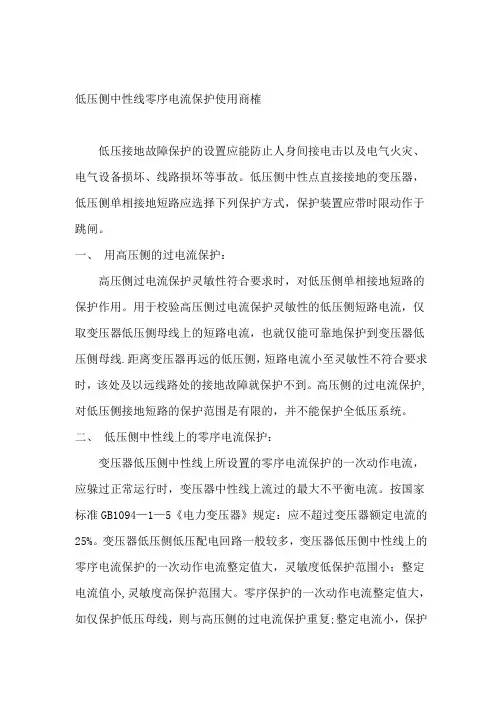

低压侧中性线零序电流保护使用商榷 低压接地故障保护的设置应能防止人身间接电击以及电气火灾、电气设备损坏、线路损坏等事故。低压侧中性点直接接地的变压器，低压侧单相接地短路应选择下列保护方式，保护装置应带时限动作于跳闸。 一、用高压侧的过电流保护： 高压侧过电流保护灵敏性符合要求时，对低压侧单相接地短路的保护作用。用于校验高压侧过电流保护灵敏性的低压侧短路电流，仅取变压器低压侧母线上的短路电流，也就仅能可靠地保护到变压器低压侧母线。距离变压器再远的低压侧，短路电流小至灵敏性不符合要求时，该处及以远线路处的接地故障就保护不到。高压侧的过电流保护，对低压侧接地短路的保护范围是有限的，并不能保护全低压系统。 二、低压侧中性线上的零序电流保护： 变压器低压侧中性线上所设置的零序电流保护的一次动作电流，应躲过正常运行时，变压器中性线上流过的最大不平衡电流。按国家标准 GB1094-1-5《电力变压器》规定：应不超过变压器额定电流的25%。变压器低压侧低压配电回路一般较多，变压器低压侧中性线上的零序电流保护的一次动作电流整定值大，灵敏度低保护范围小；整定电流值小，灵敏度
