变压器零序电流保护的应用
1概述
变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。本文就变压器的零序电流保护的一些特点进行介绍。
2零序电流互感器安装位置对保护的影响
零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。下面按故障点的不同展开如下分析(见图1)：
由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序

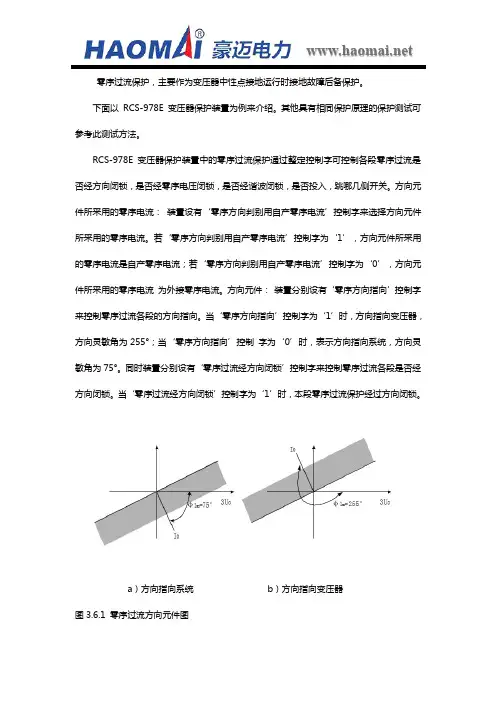

电流保护只能对变压器高压侧与低压侧故障进行区分。如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。
3变压器中性点电流互感器极性试验
一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。
在变压器引出线A、B、C三相短接，在短接处与变压器中性点加一直流励磁，当开关K合上的瞬间，如果直流毫安表指针正摆动，则K1与O'为同名端，如果直流毫安表指针反偏，则K2与O'为同名端。为保证验证结果正确，在按上图做完后，可将电压只加在B相上观察指针的摆幅变小，则试验结果正确。试验中必须注意电池电源的正负极性与直流毫安表的正负极性接线。
变压器的零序保护配置
1 变压器的零序保护配置
变压器中性点零序过电流动作时先跳开中性点不接地变压器的保护方式，称为零序互跳。2台主变并列运行，1号主变中性点接地，当K2点发生接地故障时，1号主变中性点零序过流保护动作，第一时限跳2号主变高低压侧开关，K2故障点被隔离，1号主变恢复正常运行。如果故障点在K1处，当第一时限跳开2号主变后，零序过流保护第二时限跳本变压器，切除故障。零序互跳保护显而易见的缺点是：①有选择性切除故障的概率只有50%;②母线故障时没有选择性，会扩大停电范围;③零序过流保护时间整定必须和主变相间保护配合，对保护整定配合不利;④必须在2台变压器同时停运时才能进行互跳试验，条件苛刻，二次接线容易错误。
2 统接线与保护配置特点
110 kV系统接线特点是以放射状为主，以220 kV变电站为电源点，通过110 kV线路向各终端变电站辐射。110kV终端变电站则采用内桥接线或线路-变压器组接线方式，低压侧无电源。
内桥接线变电站，在正常运行方式下，100母分开关不作为103和104线路的联络元件。因此，内桥接线变电站通常只有两种运行方式：1条线路带2台主变运行或2条线路各带1台变压器运行。在1线带2变运行方式下，2台主变只要有1台中性点接地即可，但必须
由靠110kV供电线路侧的变压器中性点接地运行，这一点很重要。内桥接线变电站目前的变压器零序保护配置为：中性点零序电流保护第一时限跳100和900母分;第二时限跳本变压器;同时，变压器中性点装设棒间隙，但没有配置间隙TA以及开三角电压保护。
为了节省投资、占地，节约110kV线路空中走廊等原因，新建设的110kV变电站较多采用线路-变压器组接线，而且1条线路可“T”接2台甚至3台变压器，变压器零序保护仅有中性点零序过电流保护，没有配置中性点间隙电流保护以及110kV TV开三角零序电压保护(主变110kV侧只有单相线路TV)。由于零序保护配置不够完整，在多台“T”接的线路-变压器组接线中，各变压器中性点仍全部接地运行。但是，变压器中性点全部接地运行对系统具有一定的负面影响。
2.1 在部分线路或变压器检修、停运以及系统运行方式变化时，零序网络及零序阻抗值发生较大的变化，各支路零序电流大小及分布也会产生较大的变化。从保护整定配合出发，则要求保持变电站零序阻抗基本不变。
2.2 在变压器投入运行或线路重合闸过程中，有时会使在同一线路上运行的中性点接地变压器产生由励磁涌流引起的，幅值较大而且衰减较慢，并带有较大直流分量的零序电流。较容易造成送电不成功或重合闸不成功。
2.3 变压器中性点全部接地，使系统零序阻抗大幅度降低，由此造成不对称接地故障短路电流明显增大。因为雷击、不对称接地故障干扰二次设备，造成保护装置误动以及损坏通信设备的事故仍时有发
生。因此，有效接地系统中应尽量采用部分变压器中性点接地方式，以限制单相接地短路电流，降低对通信系统的干扰。
3 变压器零序保护存在的问题
在有效接地系统中，变压器中性点对地偏移电压被限制在一定的水平，中性点间隙保护不会产生作用。配置间隙保护的目的，是为了防止非有效接地系统中零序电压升高对变压器绝缘造成的危害。只有当系统发生单相接地故障，有关的中性点直接接地变压器全部跳闸，而带电源的中性点不接地变压器仍保留在故障电网中时，放电间隙才放电，以降低对地电压，避免对变压器绝缘造成危害。间隙击穿会产生截波，对变压器匝间绝缘不利，因此，在单相接地故障引起零序电压升高时，我们更希望由零序过电压保护完成切除变压器的任务。相反，间隙电流保护则存在一定程度的偶然性，可能因种种原因使间隙电流保护失去作用，从这个意义讲，对于保护变压器中性点绝缘而言，零序过电压保护比间隙电流保护更重要，零序过电压保护通常和间隙电流保护一起共同构成变压器中性点绝缘保护。所以仅设置间隙电流保护而没有零序过电压保护是不够完善的，特别是当间歇性击穿时，放电电流无法持续，间隙电流保护将不起作用。
目前已经投运的110kV变电站，大多数只装设中性点棒间隙而没有相应的保护，这种配置有弊无利，当电网零序电压升高到接近额定相电压时，所有中性点不接地的变压器均同时感受到零序过电压。如果没有采用间隙过流保护的终端变压器中性点间隙抢先放电，当无法持续放电时，则带电源的中性点不接地变压器将无法脱离故障电
网。因此，对于低压侧无电源的终端变压器，如果没有配置完整的间隙电流保护及零序过电压保护，应解除中性点棒间隙或人为增大间隙距离，避免间隙抢先放电。
对于内桥接线的变电站，中性点接地变压器零序电流第一时限跳900和100母分不是最佳的方案。由于在低压侧并列运行时，跳900开关后多损失一段母线，同时中性点不接地变压器低压侧开关仍运行，在目前没有零序过电压保护的情况下，若因10kV转电等原因存在临时低压电源，则不接地变压器就存在过电压的危险。因此，在110kV侧已装设。
首先是要确保110kV系统为有效接地系统。防止误操作是最根本的办法，保证电源端变压器110kV侧中性点有效接地。如果保护整定许可，可以将电源侧2台并列运行的变压器中性点同时接地。
带电源变压器失去接地中性点后可能成为非有效接地系统，因此，对于电源端变压器或者将来可能带电源的变压器，在设计阶段就应考虑配置完整的中性点间隙保护，包括中性点零序过电流保护，中性点间隙电流保护以及母线开三角零序电压保护。
在110kV馈出线路上，不论并接几台变压器，在电源侧中性点接地的情况下，各终端变压器中性点可以不接地运行。在实际运行中，为防止可能出现的不安全因素，可安排其中一台中性点接地，在选择接地中性点时，可按以下顺序考虑：首先选择低压侧临时带电源的变压器，其次考虑高压侧没有断路器的变压器，最后选择离电源端距离最短的变压器中性点接地即可。
已经投入运行的大部分110kV终端变电站，由于目前尚未配置母线TV开三角零序电压保护以及中性点间隙电流保护，为避免中性点间隙抢先放电，应将原先装设的中性点棒间隙拆除或人为增大间隙距离。
今后设计的110kV变电站，高压侧宜考虑采用三相电压互感器，设置零序过电压保护和变压器中性点间隙电流保护。这种配置可以提供灵活的运行方式，适应将来电网结构的变化。
对于内桥接线变电站，主变中性点零序电流保护第一时限应切除另一台不接地变压器，避免扩大停电范围或者可能出现的工频过电压。
