闪烁体探测器原理 闪烁体探测器（Scintillation Detector ）是利用电离辐射在某些物质中产生的闪光来进行探测的，也是目前应用最多、最广泛的电离辐射探测器之一。 入射辐射射入闪烁体并在闪烁体中损耗能量，引起闪烁体原子的电离和激发，受激电子会激发出可见光； 光子经过光传输过程打在光电倍增管光阴级上发生光电效应产生光电子； 光电子的光电倍增管内倍增，最后电子经阳级进入信号处理电路，形成电脉冲信号，被电子学仪器记录下来。 1K PL qeME Q neME U C h C C εν= ==， 1K PL q N n h E εν==式中，是入射粒子单位能量产生的光电子数。
（4）光阴极吸收光子发射光电子。光电转换率为ε，从阴极到倍增系统中的第一打拿极的传输系数为q ，则光阴极发射并到达第一打拿极的光电子数为'N qR ε=。 （5）光电子在倍增管中倍增，最后到阳极形成电压脉冲。设光电的倍增系数为M ，则在输出端得到MN 个电子，相应的脉冲电荷Q=Emn ，如果它们被全部输出到电容C 收集，则形成一个电压脉冲U 。 （6）这个脉冲通过成形后由射极跟随器或前置放大器输出，被电子学仪器分析记录。 闪烁体探测器的输出脉冲的幅度与入射粒子能量成正比，选择光产额（一定数量的入射粒子所能产生的光子数）大的晶体，提高光收集系数L （要求闪烁体的发射光谱和吸收光谱的重合部分尽量少，同时为减少在闪烁体和倍增管界面上光的损失，常在它们中间加光导或光耦合剂），提高光阴极的光电转换效率ε、电子传输系数q 和光电倍增管的放大倍数M ，都可以使脉冲幅度增大。 闪烁体基本特性 1．发光效率 表征闪烁体将吸收的粒子能量转化为光的本领。常用光输出强度和能量转换效率来表示。光输出强度S 定义：在一次闪烁过程中产生的光子数目R 和带点粒子在闪烁体内损失的能量之比。 ()/'R S MeV E = 光子数 能量转换效率P 定义：在一次闪烁过程中产生的光子总能量和带电粒子损失的能量之比。 ()00' Rh P Sh E νν==
三大类探测器比较（闪烁体、半导体、电离室） （闪烁体）碘化钠探头：他的激活剂是(TI)，对γ射线，当能量大于150keV时响应是线性的；对质子和电子，线性响应范围很宽，光输出和能量的关系接近通过原点的直线，仅在能量低于几百keV（对电子）和（1~2）MeV（对质子）时才偏离直线；对α粒子，能量大于4~5MeV后近似线性，但其直线部分延长不过原点。因此测量α粒子（或其他重粒子）时，比须进行能量校准。NaI(TI)烁体的主要优点是密度大，原子序数高，因而对γ射线探测效率高。另外它的发光效率高，因而能量分辨率也较好。它的缺点是容易潮解，因此使用必须密封。 碘化铯探头：CsI(TI)碘化铯是另一种碱金属卤化物，作为闪烁体材料常用铊或纳作激活剂。铊的能量线性与碘化钠的接近，能量分辨率比碘化钠的差一些。碘化铯的密度和平均原子序数比碘化钠更大，因此对γ射线的探测效率也更高。与碘化钠相比，碘化铯的机械强度大，易于加工成薄片或做成极薄的蒸发薄膜。此外，它不易潮解，也不易氧化。但若暴露在水或高湿度环境中它也会变质。碘化铯的主要缺点是光输出比较低，原材料价格较贵。 锗酸铋探头：与碘化钠（TI）同体积时，探测效率比碘化钠的高的多。对0.511MeV γ光子，与NaI(TI)、CsF、和Ge半导体、塑料闪烁体相比，锗酸铋(BGO)有最大的效率和最好的信噪比。BGO主要用于探测低能x射线、高能γ射线以及高能电子。在低能区（<<0.5MeV）的能量分辨率比碘化钠的差，例如对于0.511MeV的γ射线，BGO的时间分辨为1.9ns，而碘化钠NaI(TI)的的为0.75ns。BGO的主要缺点是折射率较高，尺寸大的BGO难以将光输出去。价格高。 硫化锌：ZnS（Ag）它对α粒子的发光效率高，而对γ射线和电子不灵敏，很适合在强β、γ本底下探测重带点粒子如α、核裂片等，探测效率可达100%。
深圳大学实验报告课程名称：近代物理实验 实验名称：γ射线的吸收与物质吸收系数μ的测定学院：物理科学与技术学院 专业：物理学班级：08 指导教师：陈羽 报告人：学号： 实验地点S223 实验时间： 实验报告提交时间：
一、实验目的： 1、了解γ射线与物质相互作用的特性。 2、了解窄束γ射线在物质中的吸收规律，测量其在不同物质中的吸收系数。 二．实验内容： 1、测量137Cs的γ射线（取0.661MeV光电峰）在一组吸收片（铅、铝）中的吸收曲线， 并用最小二乘原理拟合求线性吸收系数。 2、测量60Co的γ射线（取1.17、1.33MeV光电峰或1.25MeV综合峰）在一组吸收片 （铅、铝）中的吸收曲线，并用最小二乘原理拟合求线性吸收系数。 3、根据已知一定放射源对一定材料的吸收系数来测量该材料的厚度。 三、实验原理： 1、γ吸收装置原理 做γ射线吸收实验的一般做法是如上图（a）所示，在源和探测器之间用中间有小圆孔的铅砖作准直器。吸收片放在准直器中间,前部分铅砖对源进行准直；后部分铅砖则滤去γ射线穿过吸收片时因发生康普顿散射而偏转一定角度的那一部分射线。这样的装置体积比较大，且由于吸收片前后两个长准直器使放射源与探测器的距离较远，因此放射源的源强需在毫居里量级。但它的窄束性、单能性较好，因此只需闪烁计数器记录。 本实验中，在γ源的源强约2微居里的情况下，由于专门设计了源准直孔（φ 3 12mm），基本达到使γ射线垂直出射；而由于探测器前有留有一狭缝的挡板，更主 要由于用多道脉冲分析器测γ能谱，就可起到去除γ射线与吸收片产生康普顿散射影响的作用。因此，实验装置就可如上图（b）所示，这样的实验装置在轻巧性、直观性及放射防护方面有前者无法比拟的优点。 2、γ射线的三种基本作用 （1）光子(γ射线)会与下列带电体发生相互作用： ①被束缚在原子中的电子； ②自由电子(单个电子)； ③库仑场(核或电子的)； ④核子(单个核子或整个核)。 （2）这些类型的相互作用可以导致下列三种效应中的一种： ①光子的完全吸收；②弹性散射；③非弹性散射。 从理论上讲，γ射线可能的吸收和散射有12种过程，但在从约10KeV到约10MeV 范围内，大部分相互作用产生下列过程中的一种：
闪烁体探测器的基本介绍 秦1林2 （中国石油大学华东，青岛，255680） 摘要：闪烁体探测器是利用电离辐射在某些物质中产生的闪光来进行探测的，也是目前应用最多、最广泛的电离辐射探测器之一。 关键词：闪烁体；辐射；电离激发 早在1903年，威廉·克鲁克斯就发明了由硫化锌荧光材料制成的闪烁镜并用其观察镭衰变放出的辐射；卢瑟福在其著名的卢瑟福散射实验中也曾使用硫化锌荧光屏观测α粒子。不过，由于传统荧光材料在使用上很不方便，闪烁探测器一直没有大的进展。1947年Coltman和Marshall成功利用光电倍增管测量了辐射在闪烁体内产生的微弱荧光光子，这标志着现代闪烁体探测器的发端。 1.基本构成与原理 闪烁体主要由闪烁体、光的收集部件和光电转换器件组成的辐射探测器。 图1 闪烁体探测器基本构造 入射辐射在闪烁体内损耗并沉积能量，引起闪烁体中原子（或离子、分子）的电离激发，之后受激粒子退激放出波长接近于可见光的闪烁光子。闪烁光子通过光导射入光电倍增管的光阴极并打出光电子，光电子受打拿级之间强电场的作用加速运动并轰击下一打拿级，打出更多光电子，由此实现光电子的倍增，直到最终到达阳极并在输出回路中产生信号。 2.闪烁体的分类 很多物质都可以在粒子入射后而受激发光，因此闪烁体的种类很多，可以是固体、液体或气体。 闪烁体材料大致可分为以下三类：
（1）用于γ射线探测的CsI(Tl)晶体无机闪烁体：包括碱金属卤化物晶体（如NaI(Tl)、CsI(Tl)等，其中Tl是激活剂）、其他无机晶体（如CdWO4、BGO等）、玻璃体。 （2）有机闪烁体：有机晶体（如蒽、芪等）、有机液体、塑料闪烁体。 （3）气体闪烁体：如氩、氙等。 3 闪烁体的性质 3.1发光效率高 能够将入射带电粒子的动能尽可能多地转换为闪烁光子数。 3.2线性好 入射带电粒子损耗的能量在很大范围内与产生闪烁光子数保持线性关系。3.3发射光谱与吸收光谱不重叠 闪烁体介质对自身发射光是透明的，不存在自吸收。 3.4发光衰减时间短 入射粒子产生闪光的持续时间短，探测器反应快。 3.5其它性质 加工性能好、折射率合适、原料易得且无毒、成本低廉等。一般而言，无机闪烁体的光子产额高、线性好，但发光衰减时间较长；有机闪烁体发光衰减时间短，但光子产额较低。 4 闪烁体的发光机理 不同闪烁体在电离辐射作用下发光的物理机制有很大区别。 4.1无机闪烁体 这类闪烁体的发光机制以掺杂激活剂的碱金属卤化物晶体最为典型。在此类晶体中各原子呈周期性排列，在原子核电场的作用下，原本属于单个原子的核外电子可以以在相邻原子间转移，这样的电子不再固定从属于某个原子，而是从属于整个晶体，这种现象称为晶体中电子的共有化。原先孤立原子中的能级也相互交错重叠形成晶体能带，这些能带又可分为价带与导带，二者之间存在一定宽度的禁带。当电离辐射进入晶体中，原先处于价带的电子受激发跃迁至导带，之后
塑料闪烁体探测器时间分辨 一、实验原理 (一)塑料闪烁体工作原理及特征 塑料闪烁体是一种有机闪烁体计数器，其工作原理可分为以下五个过程： 1.射线进入闪烁体，发生相互作用，闪烁体电离，激发； 2.受激原子、分子退激发射荧光光子； 3.光子收集到光电倍增管的光阴极上，打出光子； 4.光子在光电倍增管上倍增，产生电子流，在阳极负载上产生电信号； 5.电子仪器记录和分析电信号 塑料闪烁体是一种用途广泛的有机闪烁体，他可以测量α、β、γ、快中子、质子、宇宙射线及裂变碎片等。它有以下几个特点： 1.制作简便； 2.发光衰减时间短（1~3ns）； 3.透明度高，光传输性能好； 4.性能稳定，机械强度高，耐振动，耐冲击，耐潮湿，不需要封装； 5.耐辐射性能好 其主要不足是能量分辨本领较差，因此一般只做强度测量。 (二)TAC工作原理 时幅转换器有两路输入型号，一路作为起始信号，一路作为结束信号，将两信号之间的时间间隔转换为电压幅度 有两种类型的TAC：起停型时幅变换和重叠型时幅变换 起停型时幅变换：线性好，时间间隔范围宽（微妙到纳秒），时间分辨好（ps），
通用性强 脉冲重叠型时幅变换：变换速度快，死时间小，线性和精度较差，用于短时间间隔测量，即高计数率时间分析实验中。 (三)时间分辨 对于能量和质量确定的粒子，飞行一定距离所需要的时间是单一的。实际上用飞行时间方法测得的这时间是围绕某一平均值的一个分部，分布的宽度通常用半高 宽FWHM表示，成为时间测量系统的时间分辨，它直接影响到时间测量的精度。 二、实验过程及数据 (一)塑闪响应曲线的测量 由于在不同的电压下塑料闪烁体的性能不同，因此先测量探测器在不同电压下对辐射信号的响应变化。 将放射源放在两个塑闪的中间，测量1000V~1800V电压范围内，10秒时间内定标器所记录的计数：

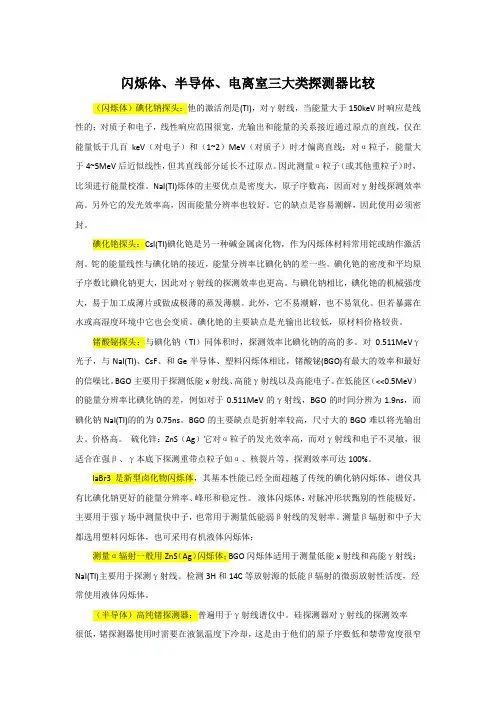

闪烁体、半导体、电离室三大类探测器比较（闪烁体）碘化钠探头：他的激活剂是(TI)，对γ射线，当能量大于150keV时响应是线性的；对质子和电子，线性响应范围很宽，光输出和能量的关系接近通过原点的直线，仅在能量低于几百keV（对电子）和（1~2）MeV（对质子）时才偏离直线；对α粒子，能量大于4~5MeV后近似线性，但其直线部分延长不过原点。因此测量α粒子（或其他重粒子）时，比须进行能量校准。NaI(TI)烁体的主要优点是密度大，原子序数高，因而对γ射线探测效率高。另外它的发光效率高，因而能量分辨率也较好。它的缺点是容易潮解，因此使用必须密封。 碘化铯探头：CsI(TI)碘化铯是另一种碱金属卤化物，作为闪烁体材料常用铊或纳作激活剂。铊的能量线性与碘化钠的接近，能量分辨率比碘化钠的差一些。碘化铯的密度和平均原子序数比碘化钠更大，因此对γ射线的探测效率也更高。与碘化钠相比，碘化铯的机械强度大，易于加工成薄片或做成极薄的蒸发薄膜。此外，它不易潮解，也不易氧化。但若暴露在水或高湿度环境中它也会变质。碘化铯的主要缺点是光输出比较低，原材料价格较贵。 锗酸铋探头：与碘化钠（TI）同体积时，探测效率比碘化钠的高的多。对0.511MeVγ光子，与NaI(TI)、CsF、和Ge半导体、塑料闪烁体相比，锗酸铋(BGO)有最大的效率和最好的信噪比。BGO主要用于探测低能x射线、高能γ射线以及高能电子。在低能区（<<0.5MeV）的能量分辨率比碘化钠的差，例如对于0.511MeV的γ射线，BGO的时间分辨为1.9ns，而碘化钠NaI(TI)的的为0.75ns。BGO的主要缺点是折射率较高，尺寸大的BGO难以将光输出去。价格高。硫化锌：ZnS（Ag）它对α粒子的发光效率高，而对γ射线和电子不灵敏，很适合在强β、γ本底下探测重带点粒子如α、核裂片等，探测效率可达100%。 laBr3是新型卤化物闪烁体，其基本性能已经全面超越了传统的碘化钠闪烁体，谱仪具有比碘化钠更好的能量分辨率、峰形和稳定性。液体闪烁体：对脉冲形状甄别的性能极好，主要用于强γ场中测量快中子，也常用于测量低能弱β射线的发射率。测量β辐射和中子大都选用塑料闪烁体，也可采用有机液体闪烁体； 测量α辐射一般用ZnS（Ag）闪烁体；BGO闪烁体适用于测量低能x射线和高能γ射线；NaI(TI)主要用于探测γ射线。检测3H和14C等放射源的低能β辐射的微弱放射性活度，经常使用液体闪烁体。 （半导体）高纯锗探测器：普遍用于γ射线谱仪中。硅探测器对γ射线的探测效率 很低，锗探测器使用时需要在液氮温度下冷却，这是由于他们的原子序数低和禁带宽度很窄
闪烁计数器的工作原理 闪烁计数器是一种利用射线引起闪烁体的发光而进行记录的辐射探测器。1947年由J.W. 科尔特曼和H.P.卡尔曼所发明。它由闪烁体、光电倍增管（见光电管）和电子仪器等单元组成。 它是由闪烁体（也称荧光体）和光电倍增管构成。常用的闪烁体有NaI（TI）［铊激活］、ZnS（Ag）和有机晶体“蒽”等，它们在射线照射下会发光（闪烁）。它的工作原理是：射线在闪烁体中产生的光子，打到光电倍增管的阴极上产生光电子，光电子的电子流通过倍增管放大并被阳极接收，形成了一个电脉冲，再由仪器的其他部件加以放大记录。碘化钠晶体常用来测量γ射线，硫化锌晶体常用来测量α射线。闪烁计数器的优点是，效率高、记录快，可以测定射线的能量。 闪烁计数器的应用 射线同闪烁体相互作用，使其中的原子、分子电离或激发，被激发的原子、分子退激时发出微弱荧光（见固体发光），荧光被收集到光电倍增管，倍增的电子流形成电压脉冲，由电子仪器放大分析和记录。利用这种现象可探测带电粒子。可用的闪烁体种类很多，用得较多的有NaI（加微量Tl）、CSI（加微量Tl）、ZnS（加微量Ag ）等无机盐晶体和蒽、茋、对联三苯等有机晶体，也有用液体、塑料或气体的闪烁体。闪烁计数器的优点是效率高，有很好的时间分辨率和空间分辨率，时间分辨率达10^-9秒，空间分辨率达毫米量级。它不仅能探测各种带电粒子，还能探测各种不带电的核辐射；不仅能探测核辐射是否存在，还能鉴别它们的性质和种类；不但能计数，还能根据脉冲幅度确定辐射粒子的能量。在核物理和粒子物理实验中应用十分广泛。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/5f3058127.html,/
在研究放射性检测方法的过程中，根据阅读资料与分析得知建材中包含的Ra、Th、K等元素发出的γ射线能量分别为352.8、328.6、1460keV。不同能量的γ射线照射到NaI闪烁体上产生的光子数不同，γ射线能量越大产生的光子数也越多，经过光电倍增管和前置放大电路后输出的电压脉冲峰值也越大。当某一元素在建材中含量较高时，它产生的对应某一峰值的脉冲数越多。再经过后期信号调理、峰值检测、A/D采集、信号计算处理便可完成检测。故选用NaI 闪烁探测器作为传感器部分。闪烁探测器由于其对γ射线的探测分辨时间短、探测效率高、能测量射线的能量的优点，所以它是目前应用的最广的γ射线探测器。 所选用的闪烁探测器为北京滨松光子公司生产的CH149-01型探测器，它包括闪烁体、光电倍增管、高压电源和前置放大器。 闪烁体的种类很多，按其化学性质不同可分为无机晶体闪烁体和有机闪烁体。有机闪烁体包括有机晶体闪烁体、有机液体闪烁体和有机塑料闪烁体等。最常用的无机晶体是铊激活的碘化钠单晶闪烁体，常记为NaI（Tl），属离子型晶体。纯粹的碘化钠晶体，其能带结构是在价带和导带之间有比较宽的禁带，如有带电粒子进入到闪烁体中，将引起后者产生电离或激发过程，即可能有电子从价带激发到导带或激发到激带，然后这些电子再退激到价带。退激的可能过程之一是发射光子，这种光子的能量还会使晶体中其它原子产生激发或电离，也就是光子可能被晶体吸收而不能被探测到，为此要在晶体中掺入少量的杂质原子（激活原子），如在碘化钠晶体中掺入铊原子，其关键作用是可以在低于导带和激带的禁带中形成一些杂质能级。这些杂质原子会捕获一些自由电子或激子到达杂质能级上，然后以发光的形式退激到价带，这就形成了闪烁过程的发光，而这种光因能量小于禁带宽度而不再被晶体吸收，不再会产生激发或电离。这说明只有加入少量激活杂质的晶体，才能成为实用的闪烁体。对于NaI（Tl）单晶闪烁体而言，其发射光谱最强的波长是415 nm的蓝紫光，其强度反映了进入闪烁体内的带电粒子能量的大小，选择适当大小的闪烁体，可使这些光子一射出闪烁体就被探测到。我们选择的即为NaI闪烁体，其规格为φ40mm*40mm，它通过光电效应可将γ射线的能量转化为成比例的荧光量。 光电倍增管直径为φ51mm。光电倍增管是一种真空管，它由入射窗、光电

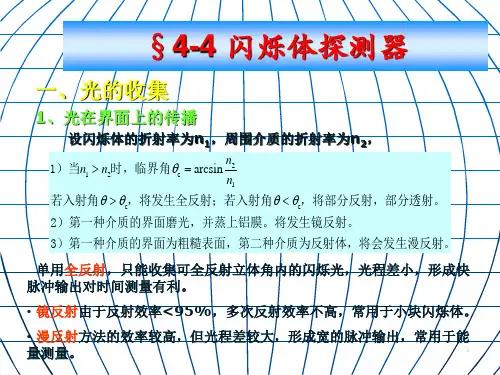

1.闪烁探测器是利用________________在核辐射的作用下会发光的特性探测辐射的，光电 器件将微弱的闪烁光转变为______，经过多次倍增放大后，输出一个______。 2.无机闪烁体的特点是：对带电粒子的阻止本领__（大或小），时间相应__（快或慢），发 光效率__(高或低)，能量线性相应__（好或差）。 3.发光效率C发光与光输出S成______(正比或反比)关系。 4.对于有机闪烁体而言，发光衰减时间有快、慢两种成分，其衰减规律表达式为：_________. 5.同一种有机闪烁体下发光曲线中慢成分的强度主要与入射核辐射的粒子______(能量或 种类)相关。 6.__________是用来描述光在闪烁体中的传输情况，标志着闪烁体所能使用的最大尺度的 一个量。 7.能量响应是表示____________与____________之间的关系，其理想的曲线是______(正态 分布、泊松分布或线性的)。 8.核辐射测量中经常用到NaI(Tl)探测γ射线，其中测量β辐射和中子选用____________， 也可以选用____________，测量α辐射一般选用____________，测量低能X射线和高能γ射线选用____________。（BGO闪烁体，塑料闪烁体，有机液体闪烁体，ZnS(Ag)闪烁体） 9.光学收集系统主要包括______，______和______。其中______可以减少光在交界面的全 反射，使光有效的传输到光电倍增管的阴极；______能够把闪烁体中各个方向发射的光有效的发射到光电倍增管的阴极上。 10. 上图是闪烁探测器的输出信号的过程示意图，请依照正确组成填写空白处。（闪烁体； 光电倍增管；前置放大器；阳极；放大器；直流偏压；光阴极；打拿级；） 11.NaI闪烁体探测器对于β和γ射线的平均电离能为______；半导体探测器Si和Ge的平 均电离能为______；气体探测器中气体的平均电离能为_______。(2eV，3eV，20eV，30eV，200eV，300eV)。 12.闪烁探测器从核辐射进入闪烁体到输出电压脉冲经历了一系列过程，其中间过程按照正 确的时间顺序为：__________________________，其中时间分辨是探测器对两组相继发生的事件的最小时间间隔，造成时间分辨的因素是时间的离散，那么时间离散的主要因素是______过程。 A：闪烁光子从发光地点到达光阴极的时间； B：辐射粒子或引起的次级电子在闪烁体中耗尽能量的时间； C：阳极收集电荷在输出回路上输出脉冲电压； D：光电子的渡越时间；、
