第十一章 稳恒电流和稳恒磁场 一 选择题 1. 两根截面大小相同的直铁丝和直铜丝串联后接入一直流电路，铁丝和铜丝内的电流密度和电场强度分别为J 1，E 1和J 2，E 2，则：（ ） A. J 1=J 2，E 1=E 2 B. J 1>J 2，E 1=E 2 C. J 1=J 2，E 1
一、利用毕奥—萨法尔定律计算磁感应强度 毕奥—萨法尔定律：3 04r r l Id B d ?=πμ 1.有限长载流直导线的磁场)cos (cos 4210ααπμ-=a I B ,无限长载流直导线a I B πμ20= 半无限长载流直导线a I B πμ40=,直导线延长线上0=B 2. 圆环电流的磁场2 32220)(2x R IR B +=μ，圆环中心R I B 20μ=，圆弧中心πθ μ220?=R I B 电荷转动形成的电流：π ω ωπ22q q T q I = == 【 】基础训练1、载流的圆形线圈(半径a 1 )与正方形线圈(边长a 通有相同电流I ．如图若两个线圈的中心O 1 、O 2处的磁感强度大小相同，则半径a 1与边长a 2之比a 1∶a 2为 (A) 1∶1 (B) π2∶1 (C) π2∶4 (D) π2∶8 【 】基础训练3、有一无限长通电流的扁平铜片，宽度为a ，厚度不计，电流I 在铜片上 均匀分布，在铜片外与铜片共面，离铜片右边缘为b 处的P 点的磁感强度B 的大小为 (A) ) (20b a I +πμ． (B) b b a a I +πln 20μ．(C) b b a b I +πln 20μ． (D) ) 2(0b a I +πμ． 解法： 【 】自测提高2、通有电流I 的无限长直导线有如图三种形状，则P ，Q ，O 各点磁感 强度的大小B P ，B Q ，B O 间的关系为 (A) B P > B Q > B O . (B) B Q > B P > B O ． B Q > B O > B P ． (D) B O > B Q > B P ． 解法：
磁感应强度B与磁场强度H的区别和联系 给B和H的关系正名，希望读者耐心看完。设想你暂时只知道磁场是由磁铁产生，也知道牛顿力学，但尚不知道怎么物理上定义“磁场”。有一天，你用电流做实验。你惊讶的发现：通了电的导线能使它附近的小磁针扭转，从而得出了“电流也产生磁场”的结论。进一步，你通过力学（如平行电流线，扭转力矩等）的测量，你发现1.长直导线外，到导线距离相等的点，磁针感受到的“磁场”强度相同2.距离不同的点，“磁场”强度随着距离成反比。这样，你便想要通过力学测量和电流强度定义一个物理量H，2*pi*r*H=I。对形状稍稍推广，你就得到了安培环路定理的一般积分形式。注意这时候不需要用到真空磁导率μ0，因为你只要知道电流I就足以定义H这个物理量，没有理由知道μ0这回事儿。现在，你有了H，有了“电流能够产生磁场”这个概念，有了安培环路定理。你心满意足，转移了研究兴趣，开始研究带电粒子的受力。对于一定速度的粒子，加上刚才的磁场，通过几何轨道，牛顿力学，你可以测出粒子受的力。你发现受的力和电荷数q以及速度成正比，也和H成正比，但是力F并不直接等于qvH，而是还差一个因子：F=A*q*vⅹH，A只是个待定因子，暂未赋予物理意义。这个公式多了个外加因子，不好看。现在你开始考虑构建“磁导率”这个概念，因为H只是电流外加给的磁场，你希望通过粒子受力，直接定义一个粒子感受到的磁场——叫它B，使得F= qvⅹB成立。现在你理解的磁导率，就是一个粒子对外界磁场的受力响应程度：磁导率大，那么同样大的外加磁场H使得粒子受力的响应（如偏转）也越大；磁导率如果为零，那么多大的磁场也不会使得粒子有偏转等力学反应，磁导率如果近乎无限大，你只要加一丁点外磁场H，粒子就已经偏转的不亦乐乎了。你开始管这个磁导率叫μ，并且定义μ=B/H。其中H是（通过电流）外来的，B是使得粒子偏转的响应。这样，磁导率=粒子的响应/外加的场。这个式子有着深刻背景，正是理论物理里线性响应理论的雏形。此外，你发现，粒子处于真空中的时候，这个μ是一个与任何你能想到的物理量都无关的常数，这正是真空磁导率。目前你已经很有成就了：你通过得到了一个外磁场H，并在真空环境下，把这个磁场作用于带q电荷的粒子，你测量粒子受力F= qvⅹB，并且把测量力F和速度v得到的B值与测量电流I得到的H值相除，你便得到了真空磁导率。现在你已经知道了，H与B单位的不同，仅仅是由于你最开始研究力学用的单位，和开始研究电荷、电流的单位的不同，导致的一种单位换算。H从I得来，B从F得来，所以看到的是“施H”与“受B”的关系。（实际过程还要复杂些，因为先研究的是电场的情形，然后导出了磁场下的情况，所以你看到的μ0是个漂亮的严格值，而真空介电常数作为另一种线性响应确是一个长长的实验数字）。既然知道了B与H单位不同只是由于电流和牛顿力学导致的，现在你为了简化，将二者单位化为相同单位：B=H；这样你就得到了电磁学里更常用的高斯单位制。如果需要换算，随时添加磁导率即可。你开始进一步研究了。你已经研究了电流产生磁场的效应，以及单个粒子在磁场中的运动。那么，有着大量粒子的各种材料介质，从铁块，到石墨，到玻璃，它们对于磁场的相应是如何呢？现在你通过电流I，把磁场H加到某种材料当中，你所要研究的粒子，不再活在真空，而在材料里活动，它可以是金属里本身自带的电子，也可以是通过外界射束打入的。这都无妨，只需记住现在你要研究的粒子不再在真空，而在介质里。一个粒子受到的力学上的响应，当然是与这个点的总磁场有关。因此，B的意义就变得丰富了，它代表在该点处的总磁场。为什么说“总”磁场呢？考虑空间里的一点，没有材料的时候磁场值为H。现在有了材料，这一点处于材料中，外加场H穿进材料后，材料受H影响产生了一些附加场，在该点处的磁场不再是H了。受外界磁场影响使得材料里也有内部额外磁场的过程，我们叫它“磁化”。我们希望一件事物更加具体，就说把它具体化，希望一个企业有规模，就说把它规模化，同样希望一块材料里面有更多额外磁场，就说把它“磁化”。我们管产生的额外磁场大小叫做M。与磁导
第十一章 稳恒磁场习题 （一） 教材外习题 一、选择题： 1．如图所示，螺线管内轴上放入一小磁针，当电键K 闭合时，小磁针的N 极的指向 （A ）向外转90? （B ）向里转90? （C ）保持图示位置不动 （D ）旋转180? （E ）不能确定。 （ ） 2 i 的大小相等，其方向如图所示，问哪些区域中某些点的磁感应强度B 可能为零？ （A ）仅在象限Ⅰ （B ）仅在象限Ⅱ （C ）仅在象限Ⅰ、Ⅲ （D ）仅在象限Ⅰ、Ⅳ （E ）仅在象限Ⅱ、Ⅳ （ ） 3．哪一幅曲线图能确切描述载流圆线圈在其轴线上任意点所产生的B 随x 的变化关系？（x 坐标轴垂直于圆线圈平面，原点在圆线圈中心O ） （ ） （A ） （B ） （C ） （D ） （E ） 4q 的点电荷。此正方形以角速度ω绕AC 轴旋转时，在中心O 点产生的磁感应强度大小为B 1；此正方形同样以角速度ω绕过O 点垂直于正方形平面的轴旋转时，在O 点产生的磁感应强度的大小为B 2，则B 1与B 2间的关系为： （A ）B 1=B 2 （B ）B 1=2B 2 （C ）B 1= 2 1B 2 （D ）B 1=B 2/4 （ ） x B x x B x B x B q q C
5．电源由长直导线1沿平行bc 边方向经过a 点流入一电阻均匀分布的正三角形线框，再由b 点沿cb 方向流出，经长直导线2返回电源（如图），已知直导线上的电流为I ，三角框的 每一边长为l 。若载流导线1、2和三角框在三角框中心O 点产生的磁感应强度分别用1B 、2B 和3B 表示，则O 点的磁感应强度大小 （A ）B =0，因为B 1=B 2， B 3=0 （B ）B =0，因为021=+B B ，B 3=0 （C ）B ≠0，因为虽然021=+B B ，但B 3≠0。 （D ）B ≠0，因为虽然B 3=0，但021≠+B B 。 （ ） 6．磁场由沿空心长圆筒形导体的均匀分布的电流产生，圆筒半径为R ，x 坐标轴垂直圆筒轴线，原点在中心轴线上，图（A ）~（E ）哪一条曲线表示B －x 的关系？ （ ） （A ） （B ） （C ） （D ） （E ） 7．A 、B A 电子的速率是B 电子速率的两倍。设R A 、R B 分别为A 电子与B 电子的轨道半径；T A 、T B 分别为它们各自的 周期。则： （A ）R A ∶R B =2， T A ∶T B =2。 （B ）R A ∶R B = 2 1 ， T A ∶T B =1。 （C ）R A ∶R B =1， T A ∶T B = 2 1 。 （D ）R A ∶R B =2， T A ∶T B =1。 8．把轻的正方形线圈用细线挂在截流直导线AB 的附近，两者在同一平面内，直导线AB 固定，线圈可以活动。当正方形线圈通以如图所示的电流时线圈将 （A ）不动 c x B B x x B x B x B 电流
11-1 求图中各种情况下O 点处的磁感应强度B 。 解：图a 的电流可以看成是由1、2两个电流合成的。故合场强为 直线电流，和矩形电流产生的磁感应强度的矢量和。 直线电流1在O 点产生的磁感应强度 ) 2/(20a I πμ，方向垂直纸 面向外。 矩形电流2由两条长度为a 、两条长度为b 的直线电流组成在O 点产生的磁感应强度为： )]2/sin()2/[sin() 2/(42 )]2/sin()2/[sin() 2/(42 00ααπμ??πμ--+--b I a I 2 2 02 2 00022)2/sin(2)2/sin(2b a a b I b a b a I b I a I ++ +=+= πμπμαπμ?πμ )(2220b a a b b a I ++= πμ方向垂直纸面向内。 O 点的磁感应强度为：220022002)(2b a ab I a I b a a b b a I a I B +-=++-= πμπμπμπμ 这里利用了载流直导线外的磁感应强度公式： ]sin )[sin 4120ββπμ-= r I B 电流b 由两条直线电流，和一个圆弧组成： )0sin 90(sin 42 360 135 200-?+= R I R I B πμμ R I R I R I 00035.02163μπμμ=+= 电流c 中两条直线电流的延长线都过圆心，由毕-萨定律知道在圆心处产生的磁感应强度为0，圆弧产生的磁感应强度为 R l R I R l R I B πμπμ2222220110-= 由于两端的电压相同有2211I S l I S l V ρρ ==带入上式得到B=0 11-2．如图所示，一扇形薄片，半径为R ，张角为θ，其上均匀分布正电荷，电荷密度为σ ，
第十一章 恒定电流的磁场 11–1 如图11-1所示，几种载流导线在平面内分布，电流均为I ，求它们在O 点处的磁感应强度B 。 （1）高为h 的等边三角形载流回路在三角形的中心O 处的磁感应强度大小为 ，方向 。 （2）一根无限长的直导线中间弯成圆心角为120°，半径为R 的圆弧形，圆心O 点的磁感应强度大小为 ，方向 。 解：（1）如图11-2所示，中心O 点到每一边的距离为13 OP h =，BC 边上的电流产生的磁场在O 处的磁感应 强度的大小为 012(cos cos )4πBC I B d μββ=- 00(cos30cos150)4π/3 4πI I h h μ??= -= 方向垂直于纸面向外。 另外两条边上的电流的磁场在O 处的磁感应强度的大小和方向都与BC B 相同。因此O 处的磁感应强度是三边电流产生的同向磁场的叠加，即 0033 4π4πBC I I B B h h === 方向垂直于纸面向外。 （2）图11-1（b ）中点O 的磁感强度是由ab ，bcd ，de 三段载流导线在O 点产生的磁感强度B 1，B 2和B 3的矢量叠加。由载流直导线的磁感强度一般公式 012(cos cos )4πI B d μββ=- 可得载流直线段ab ，de 在圆心O 处产生的磁感强度B 1，B 3的大小分别为 01(cos0cos30)4cos60) I B R μ= ?-? π(0(12πI R μ= 031(cos150cos180)4πcos60 I B B R μ?== ?- ?0(12πI R μ= I B 图11–2 图11–1 （a ） A E （b ）
一、简单选择题： 1.下列哪位科学家首先发现了电流对小磁针有力的作用：（ D ） （A）麦克斯韦（B）牛顿 （C）库仑（D）奥斯特 2.磁场对运动电荷或载流导线有力的作用，下列说法中不正确的是：（ B ）（A）磁场对运动粒子的作用不能增大粒子的动能； （B）在磁场方向和电流方向一定的情况下，导体所受安培力的方向与载流子种类有关； （C）在磁场方向和电流方向一定的情况下，霍尔电压的正负与载流子的种类有关； （D）磁场对运动电荷的作用力称做洛仑兹力，它与运动电荷的正负、速率以及速度与磁场的方向有关。 3. 运动电荷之间的相互作用是通过什么来实现的：（B） （A）静电场（B）磁场 （C）引力场（D）库仑力 4.在均匀磁场中，放置一个正方形的载流线圈，使其每边受到的磁力的大小都相同的方法有：（B） （A）无论怎么放都可以（B）使线圈的法线与磁场平行（C）使线圈的法线与磁场垂直（D）（B）和（C）两种方法都可以 5．电流之间的相互作用是通过什么来实现的( B ) （A）静电场（B）磁场 （C）引力场（D）库仑力 6．一平面载流线圈置于均匀磁场中，下列说法正确的是：（D）（A）只有正方形的平面载流线圈，外磁场的合力才为零 （B）只有圆形的平面载流线圈，外磁场的合力才为零 （C）任意形状的平面载流线圈，外磁场的合力和力矩一定为零 （D）任意形状的平面载流线圈，外磁场的合力一定为零，但力矩不一定零 7．下列说法不正确的是：( A ) （A）静止电荷在磁场中受到力的作用 （B）静止电荷在电场中受到力的作用 （C）电流在磁场中受到力的作用 （D）运动电荷在磁场中受到力的作用
8．一根长为L ，载流I 的直导线置于均匀磁场B 中，计算安培力大小的公式是 sin F IBL θ=,这个公式中的θ代表： ( B ) （A ）直导线L 和磁场B 的夹角 （B ）直导线中电流方向和磁场B 的夹角 （C ）直导线L 的法线和磁场B 的夹角 （D ）因为是直导线和均匀磁场，则可令090θ= 7．磁感强度的单位是：（ D ） （A ）韦伯 （B ）亨利 （C ）牛顿/库伦 （D ）特斯拉 8．在静止电子附近放置一条载流直导线，则电子在直导线产生的磁场中的运动状态是（ D ） （A ）向靠近导线方向运动 （B ）向远离导线方向运动 （C ）沿导线方向运动 （D ）静止 9．下列说法正确的是：（ B ） （A ）磁场中各点的磁感强度不随时间变化，称为均匀磁场 （B ）磁场中各点的磁感强度大小和方向都相同，称为均匀磁场 （C ）磁场中各点的磁感强度大小和方向都相同，称为稳恒磁场 （D ）稳恒磁场中，各点的磁感强度大小一定都相同 10．洛仑兹力可以：（ B ） （A ）改变运动带电粒子的速率 （B ）改变带电运动粒子的动量 （C ）对带电运动粒子作功 （D ）增加带电运动粒子的动能 11．下列公式不正确的是：（ D ） （A ）03 d 4π I l r dB r μ?＝ （B ）02 d 4π r I l e dB r μ?＝ （C ）02 d sin 4π I l dB r μθ ＝ （D ）02 d sin 4π I l dB r μθ ＝ 12．关于带电粒子在磁场中的运动，说法正确的是：（ C ） （A ）带电粒子在磁场中运动的回旋半径与粒子速度无关 （B ）带电粒子在磁场中运动的回旋周期与粒子速度有关
§5-5 电流系统的磁能与磁场的能量 一、N 个载流线圈系统的磁能 1、元过程： 忽略所有线圈的电阻，各线圈0=i I 时记为零能态，各线圈自感和彼此间的互感分别为ij i M L 和。 当第i 个线圈的电流由0渐增到i I 时，感应电动势为 ∑≠--=i k k ik i i i dt dI M dt dI L ε (1) 电源反抗i ε作功 ∑≠+=-='i k k i ik i i i i i i dI I M dI I L dt I A d ε (2) 对N 个线圈，电源作总元功 ∑∑≠+='N i k k i k i ik N i i i i dI I M dI I L A d , （3） )(.k i ik i k ki k i ik ki ik I I d M dI I M dI I M M M =+∴= (),N N i i i ik i k i i k k i dA L I dI M d I I <'=+∑∑ （4） 2、系统静磁能 定义电源所作总功为系统的静磁能，则 ∑∑≠+='=N i k k i k i ik N i i i m I I M I L A W ,22121 （5） 其中首项是N 个线圈的自感磁能，次项是互感磁能。 讨论： （1）上式中指标i 、k 对称，可见W m 与各线圈电流的建立过程无关。 （2）若令i ii L M =，则形式更简洁： ∑=N k i k i ik m I I M W ,21 （6） （3）设k ik k ki m I M I M ==Φ表示第k 个线圈电流的磁场通过第i 个线圈的磁通，
再令 k N k ik N k ki i I M ∑∑=Φ=Φ表示所有线圈通过第i 个线圈的总磁通，则 ∑Φ=N i i i m I W 21 （7） 二、载流线圈在外磁场中的磁能 1、二载流线圈情形： 总磁能： 21122222112 121I I M I L I L W m ++= （8） 互能： 2122112I I I M W m Φ== （9） （9）式的第三项，已将线圈1看作外磁场源。 2、定义：载流线圈在外磁场中的磁能，定义为该线圈与产生外磁场的线圈之间的互能。 3、均匀外磁场中载流线圈和非均匀外磁场中的小载流线圈的磁能： 2m W I =?=?B S m B （10） （与电偶极子在外电场中的静电能W =-?p E 相比，差一负号，为什么？） 4、N 个载流线圈在外磁场中的磁能： ()k m k k k S W I =?∑??B r dS （11） 当外场均匀时，上式简化为： m k k W I ??=?=? ??? ∑B S m B (12) 其中m 是N 个线圈的总磁矩。 三、磁场的能量与能量密度 1、螺绕环磁能： 设螺绕环的横截面为S ，体积为V ，环内磁介质的磁导率为μ，线圈匝数为N ，单位长度匝数为n ，则环内nI B 0μμ=， VI n nI NS m 200μμμμ==Φ，所以自感系数V n L 20μμ=。 螺绕环的磁能)(2121212202nI H VBH V I n LI W m ====μμ

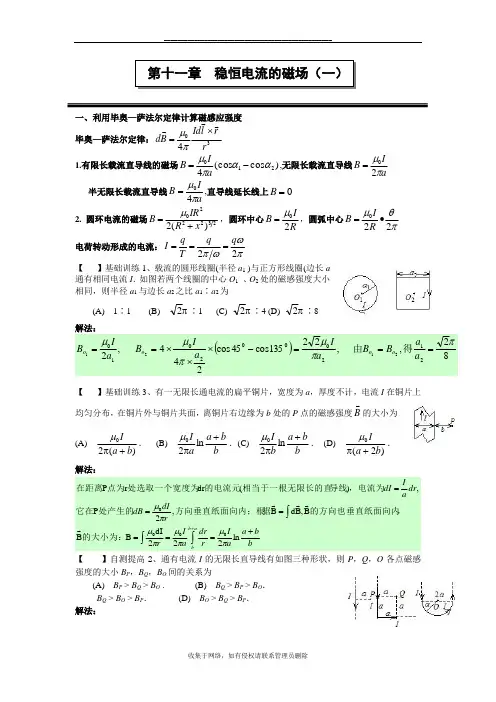

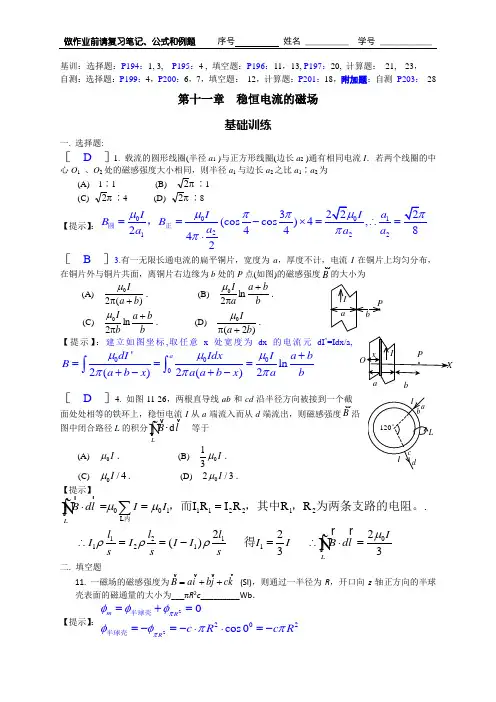

第十一章 稳恒电流的磁场（一） 一、利用毕奥—萨法尔定律计算磁感应强度 毕奥—萨法尔定律：3 04r r l Id B d ?=πμ 1.有限长载流直导线的磁场)cos (cos 4210ααπμ-=a I B ,无限长载流直导线a I B πμ20= 半无限长载流直导线a I B πμ40=,直导线延长线上0=B 2. 圆环电流的磁场232220)(2x R IR B +=μ，圆环中心R I B 20μ=，圆弧中心πθ μ220? =R I B 电荷转动形成的电流：π ω ωπ22q q T q I === 【 】基础训练1、载流的圆形线圈(半径a 1 )与正方形线圈(边长a 通有相同电流I ．如图若两个线圈的中心O 1 、O 2处的磁感强度大小相同，则半径a 1与边长a 2之比a 1∶a 2为 (A) 1∶1 (B) π2∶1 (C) π2∶4 (D) π2∶8 () 8 2,,22135cos 45cos 2 44, 2212 000201 02121ππμπμμ=== -?? ? == a a B B a I a I B a I B o o o o 得 由【 】基础训练3、有一无限长通电流的扁平铜片，宽度为a ，厚度不计，电流I 在铜片上 均匀分布，在铜片外与铜片共面，离铜片右边缘为b 处的P 点的磁感强度B 的大小为 (A) ) (20b a I +πμ． (B) b b a a I +πln 20μ．(C) b b a b I +πln 20μ． (D) )2(0b a I +πμ． 解法： b b a a I r dr a I r r dI dB dr a I dI a b b +===== =???+ln 222dI B B B ,B d B ,2P ,)(dr r P 0000πμπμπμπμ的大小为：，的方向也垂直纸面向内据方向垂直纸面向内；根处产生的它在，电流为导线相当于一根无限长的直的电流元处选取一个宽度为点为在距离 【 】自测提高2、通有电流I 的无限长直导线有如图三种形状，则P ，Q ，O 各点磁感 强度的大小B P ，B Q ，B O 间的关系为 (A) B P > B Q > B O . (B) B Q > B P > B O ． B Q > B O > B P ． (D) B O > B Q > B P ． 解法：
试析“电流、磁场、安培力”三者之间的关系 发表时间：2015-04-16T13:23:36.670Z 来源：《教育学文摘》2015年2月总第147期供稿作者：宋黎明[导读] 电荷的定向移动形成电流，也就是说电流只是一种现象，指的是电荷做有序运动时的宏观状态，并非客体。宋黎明河南省南阳市宛东中专河南南阳473000 摘要：电磁学知识抽象难学，师生理解片面，且不少学生滋生了畏难情绪。为了使学生掌握好电磁学知识，本文结合笔者的教学经验，简述了电流、磁场、安培力的关系，以供参考。 关键词：电流磁场安培力 在电磁学中，有人认为：“电生磁，磁也能生电，电和磁可以相互演变、交互衍生。”也有人说：“静电和静磁是彼此独立的，只有在电磁感应现象中才能把电和磁紧密地联系在一起。”诚然，在各类物理教育教学文献中很少见到电磁关系的专题论述，以至于在中等物理教学中许多师生理解片面，致使物理图景模糊，感到电磁学知识抽象难学，不少学生滋生了畏难情绪。本文尝试着就“电流、磁场、安培力”的关系，阐述一下笔者的观点。 一、电流的磁效应 在人教版物理教材选修3-1中，介绍了奥斯特的实验研究并非一帆风顺。当时人们见到的力都是沿着物体连线的方向，即都是所谓的“纵向力”。受到这种观念的局限，奥斯特总是把磁针放在导线的延长线上，实验均以失败而告终。1820年4月，在一次演讲中，他偶然地在电流“横向”上发现了磁针的转动，不久，就宣布了电流的磁效应，首次揭示了电和磁的联系。电荷的定向移动形成电流，也就是说电流只是一种现象，指的是电荷做有序运动时的宏观状态，并非客体。根据物质不灭的哲学思想，电流周围存在的磁场是客体，它不可能是电流产生的，磁场只能是电荷处在电流状态时必然存在的一种物质形态，绝不能类同于“物”与“影”的关系。定向移动的电荷与磁场的共同存在，更像孪生的“龙凤胎”，说明二者联系紧密、互相依存。电现象和磁现象作为客观存在，不是因果，亦非衍生。当然，电流和磁场确实存在紧要的关系，以通电的直导线周围的磁场为例，磁场的强弱不仅与到直线电流的距离成反比，也与电流的大小成正比。这种量与量的关系，不能颠倒客体与属性的位置。正如食物充足的地区便于生物的生存和繁衍，但不能说是食物产生了生物。如果说“电流的磁场”这种表述不够确切，那么，说电流产生了磁场就绝对是错误的。 二、安培力 高中物理教材给出安培力的定义是“通电导体在磁场中受到的力就叫安培力”，它没有说是磁场对电流的作用力是安培力。通常讲电流之间的作用，应该表述为通电导体周围的磁场对另一通电导体的作用力，等离子体形成的电流在磁场中就不受安培力。在研究受安培力作用下的平衡问题和运动问题时，它的研究对象永远指的是通电导体，而不是一般意义上的电流，电流毕竟不是客体。在探究磁场的强弱，定义磁感应强度B时，选定的对象“电流元”，是很短的一段通电导体。所以，当我们说电流之间存在着相互作用时，究其实是通电导体与磁场之间的相互作用。一对平行的通电直导线，当它们的电流方向相同时相互吸引，方向相反时相互排斥，作用力与反作用力大小相等、方向相反，作用在一条直线上。这是一种近似简化的表述方式。根据牛顿第三定律，作用力与反作用力是发生在两个物体之间，电流的意义是电荷定向移动时的状态，不是物质客体，不能描述成施力物体和受力物体。所谓“电流之间的相互作用力”实质就是安培力，即磁场对通电导体的作用力。安培力的施力物体是磁场。我们平常一般不这样说，除了习惯上的原因外，还是对磁场的理解问题。磁场作为一种物质形态，不是通常的实物粒子，看不见，很抽象，中学生总有陌生感。无独有偶，物理上的光压问题，极少有人涉及施力物体和受力物体，只要不影响问题的研究，表达方式也许不需要百分之百的准确。物理上的“模型法”是一种理想化的方法，立足现实又超越现实，但毕竟是一种十分有效的方法。类比的方法是某些方面的类比，或一定程度的类比，学习新知识不能总拿老知识去衡量。实物粒子和磁场既然是两种不同的物质形态，对于某些物理概念就不要处处用一把尺子去衡量。 在教材科学漫步栏目，介绍了自然界中有趣的右旋与左旋，它在深层次反映了自然规律的某些性质。安培力的方向由左手定则判定，这是十分有趣的。安培力的方向垂直于磁感应强度B与通电导体所决定的平面，这个判定法的学习让学生感到了自然的神奇。电场对电荷的作用力是无条件的，只要电荷处在电场中，就一定受电场力的作用。磁场对通电导体的作用力是有条件的，即有方向的选择。当磁场方向与电流方向平行时，通电导体不受安培力；一旦离开平行状态，就有安培力，并且当磁场方向与电流方向垂直时，安培力最大。定义磁感应强度B时采用的比值定义法就是针对这种垂直状态下的磁场力而言。通电导体在磁场中的运动过程，安培力做的功是电能转化为其它形式能的量度，这种能量转化是通过磁场得以实现。电动机的工作原理就是这样，磁场是这种能量转化的媒介物。综上所述，定向移动的电荷周围存在着磁场，通电导体在磁场中受到安培力作用，三者不是传导和转移的关系。任何力只能发生在两个物体之间，安培力不是电流之间的作用力，只能是磁场对通电导体的作用力，磁场的基本特点就是对其中的通电导体产生力的作用。参考文献 [1]邹祖莉电磁学解题点窍[J].贵州教育学院学报，2007年，04期。 [2]秦阳浅析物理电磁学中的“广义安培定则”[J].中国教师，2011年，S1期。
第11章稳恒电流与真空中的恒定磁场习题解答和分析
第十一章 电流与磁场 11-1 电源中的非静电力与静电力有什么不同？ 答：在电路中，电源中非静电力的作用是，迫使正电荷经过电源内部由低电位的电源负极移动到高电位的电源正极，使两极间维持一电位差。而静电场的作用是在外电路中把正电荷由高电位的地方移动到低电位的地方，起到推动电流的作用；在电源内部正好相反，静电场起的是抵制电流的作用。 电源中存在的电场有两种：1、非静电起源的场；2、稳恒场。把这两种场与静电场比较，静电场由静止电荷所激发，它不随时间的变化而变化。非静电场不由静止电荷产生，它的大小决定于单位正电荷所受的非静电力，q 非 F E =。当 然电源种类不同，非F 的起因也不同。 11-2静电场与恒定电场相同处和不同处？为什么恒定电场中仍可应用电势概念？ 答：稳恒电场与静电场有相同之处，即是它们都不随时间的变化而变化，基本规律相同，并且都是位场。但稳恒电场由分布不随时间变化的电荷产生，电荷本身却在移动。 正因为建立稳恒电场的电荷分布不随时间变化，因此静电场的两条基本定理，即高斯定理和环路定理仍然适用，所以仍可引入电势的概念。 11-3一根铜导线表面涂以银层，当两端加上电压后，在铜线和银层中，电场强度是否相同？电流密度是否相同？电流强度是否相同？为什么？ 答：此题涉及知识点：电流强度d s I =??j s ，电流密度概念，电场强度概念， 欧姆定律的微分形式j E σ=。设铜线材料横截面均匀，银层的材料和厚度也均匀。由于加在两者上的电压相同，两者的长度又相等，故铜线和银层的场强E
相同。由于铜线和银层的电导率σ不同，根据j E σ=知，它们中的电流密度j 不相同。电流强度d s I =??j s ，铜线和银层的j 不同但相差不太大，而它们的横 截面积一般相差较大，所以通过两者的电流强度，一般说来是不相同的。 11-4一束质子发生侧向偏转，造成这个偏转的原因可否是：（1）电场？（2）磁场？（3）若是电场和磁场在起作用，如何判断是哪一种场？ 答：造成这个偏转的原因可以是电场或磁场。可以改变质子的运动方向，通过质子观察运动轨迹来判断是电场还是磁场在起作用。 11-5 三个粒子，当它们通过磁场时沿着如题图11－5所示的路径运动，对每个粒子可作出什么判断？ 答：根据带电粒子在磁场中所受的洛伦兹力规律，通过观察运动轨迹的不同可以判断三种粒子是否带电和带电种类。 11-6 一长直载流导线如题11-6图所示，沿Oy 轴正向放置，在原点O 处取一电流元d I l ，求该电流元在（a ，0，0），（0，a ，0），（a ，a ，0），（a ， a ，a ）各点处的磁感应强度Β。 分析：根据毕奥-萨伐尔定律求解。 解：由毕奥-萨伐尔定律 03 d d .4πI r μ?=l r Β 原点O 处的电流元d I l 在（a ，0，0）点产生的Β为：000332 ()444I Idl Idlj ai dB adlk k a a a μμμπππ?==-=- d I l 在（0，a ，0）点产生的Β为：
第10章 稳恒磁场 10-1 由毕—沙定律3 0d 4r r l I B d ?=πμ可得 ),,(o o a 点，k a l I i j a l I B 20204d )(4d d πμπμ-=?= ),,(o a o 点，0)(4d d 20=?=j j a l I B πμ ),,(a o o 点，i a l I k j a l I B 2 0204d )(4d d πμπμ-=?= ,,( a a ,,(o a 10-2 在 B = 显然10-3 )sin (sin 4220ααπμ+= r I B 可得A 点的磁感（见图示） )T (1073.110 220310343 3 10---?=???== a I πμ B 的方向由右手定则知为垂直纸面向外。 习题10-3图 2 3326sin 2sin 60sin 400?= ??? ??+?=a I a I B πμππ πμ
解法（二） P 点的磁感应强度大小为 )cos (cos 4210ββπμ-= b I B b 为场点P 到载流直导线的垂直距离。 第1段载流直导线在A 点产生的01=B 。 第2段载流直导线在A 点产生的B 2。 a a b 2 3 60sin 180, 6021=?=? =?=ββ 则 10-4 0B 10-5 （174 21B B B + = [ ] [ ] ?? ? ????? ??-++++= 2 /3222 /32 2 20)2/(1 ) 2/(1 2 x a R x a R NIR μ （2）据题设R a =，则P 点的B 为 [ ] [ ] ?? ? ????? ??-++++= 2 /3222 /32 2 20)2/(1 ) 2/(1 2 x R R x R R NIR B μ 令 2 2222 2 )2/(,)2/(x R R v x R R u -+=++= 习题10.3图（2） 图（3）
第十三章 稳恒磁场 1． 如图1所示，截流导线在圆心处产生的磁感应强度的大小为[ ] (1)R I R I 83400μπμ+；（2）R I R I 83200μπμ+；（3）R I R I 83200μπμ?；（4）R I R I 83400μπμ?． 图1 2． 将载流导线弯成图2所示的形状，则O 点磁感应强度的大小为[ ] （1）R I 20μ；（2）R I 40μ；（3） R I 4)11(0π μ?；（3）R I 4)11(0πμ+． 图2 3.一无限长载流导线弯成图3所示的形状，若测得圆心O 处的磁感应强度为零，则半径a 与 b 的比值应为[ ] （1）ππ1+；（2）ππ1?；（3）1+ππ；（4）1?ππ ． 4．一无限长载流导线，弯成图4所示的形状，其中ABCD 段在xoy 平面内，BCD 是半径 为R 的半圆弧，DE 段平行于oz 轴，则圆心处的磁感应强度为[ ]． （1） k R I R I j R I r r ??????+?444000μπμπμ；（2）k R I R I j R I r r ??????++444000μπμπμ （3）k R I R I j R I r r ???????+444000μπμπμ；（4） k R I R I j R I r r ????????444000μπμπμ
图3 图4 5．图5中6根无限长直导线互相绝缘，通过的电流均为I ．区域Ⅰ、Ⅱ、Ⅲ、Ⅳ均为相等 的正方形，则指向纸面内的磁通量最大的区域为[ ]． （1）Ⅰ；（2）Ⅱ；（3）Ⅲ；（4）Ⅳ； 图5 图6 6．一根半径为R 的长直圆柱形导线中，均匀地通以稳恒电流I ，则通过图6所示的S 平面 的磁通量为[ ]． （1）πμ20ILR ；（2）202R IL πμ；（3）πμ40IL ；（4）πμ22 0ILR ． 7．载流空心圆柱导体的内、外半径分别为a 和b ，电流在导体截面上均匀分布，则空间各 点的r B ?曲线应为图7中的[ ]图． （1） （2）
第6章恒定磁场 习题6.1 毕奥—萨伐尔定律 一.选择题 （ ）1、宽为a ，厚度可以忽略不计的无限长扁平载流金属片，如图6.1.1所示，中心轴线上方一点P 的磁感应强度的方向是 (A) 沿y 轴正向. （B ）沿z 轴负向. (B) (C) 沿y 轴负向. (D) 沿x 轴正向. （ ）2、两无限长载流导线，如图6.1.2放置，则坐标原点的磁感应强度的大小和方向分别为： (A)2μ0 I / (2 π a ) ,在yz 面内，与y 成45?角. (B)2μ0 I / (2 π a ) ,在yz 面内，与y 成135?角. (C)2μ0 I / (2 π a ) ,在xy 面内，与x 成45?角. (D)2μ0 I / (2 π a ) ,在zx 面内，与z 成45?角. （ ）3、一无限长载流导线，弯成如图6.1.3所示的形状，其中ABCD 段在x O y 平面内，BCD 弧是半径为R 的半圆弧，DE 段平行于O z 轴，则圆心处的磁感应 强度为 (A) j μ0 I / (4 π R ) + k [μ0 I / (4 π R )－μ0 I / (4R )] . (B) j μ0 I / (4 π R ) －k [μ0 I / (4 π R ) + μ0 I / (4R )] . (C) j μ0 I / (4 π R ) + k [μ0 I / (4 π R )+μ0 I / (4R )] . (D) j μ0 I / (4 π R ) －k [μ0 I / (4 π R )－μ0 I / (4R )] . （ ）4、一电流元i d l 位于直角坐标系原点，电流沿Z 轴方向,空间点P ( x , y , z )的磁感应强度沿x 轴的分量是： (A) 0. (B) –(μ0 / 4π)i y d l / ( x 2 + y 2 +z 2 )3/2 . (C) –(μ0 / 4π)i x d l / ( x 2 + y 2 +z 2 )3/2 . (D) –(μ0 / 4π)i y d l / ( x 2 + y 2 +z 2 ) . （ ）5、电流I 由长直导线1 沿垂直bc 边方向经a 点流入一电阻均匀分布的正三角形线框,再由b 点沿垂直ac 边方向流出,经长直导线2 返回电源 (如图6.1.4)，若载流直导线1、2和三角形框在框中心O 点产生的磁感应强度分别用B 1 、B 2和 B 3 表示，则O 点的磁感应强度大小 (A) B = 0，因为B 1 = B 2 = B 3 = 0 . (B) B = 0，因为虽然B 1 ≠0,B 2 ≠0,但 B 1 +B 2 = 0 ,B 3 = 0. (C) B ≠ 0，因为虽然B 3 =0，但B 1 +B 2 ≠ 0. (D) B ≠ 0，因为虽然B 1 +B 2 = 0，但B 3 ≠0 . （ ）6、如图6.1.5，边长为a 的正方形的四个角上固定有四个电荷均为q 的点电荷．此正方形以角速度ω 绕AC 轴旋转时，在中心O 点产生的磁感强度大小为B 1；此正方形同样以角速度ω 绕过O 点垂直于正方形平面的轴旋转时，在O 点产生的磁感强度的大小为B 2，则B 1与B 2间的关系为 (A) B 1 = B 2． (B) B 1 = 2B 2． (C) B 1 = 2 1 B 2． (D) B 1 = B 2 /4． （ ）7、边长为 l 的正方形线圈中通有电流I ，此线圈在A 点(见图6.1.6)产生的磁感强度B 为 (A) l I π420μ． (B) l I π220μ (C) l I π02μ． (D) 以上均不对． （ ）8、如图6.1.7所示，电流从a 点分两路通过对称的圆环形分路，汇合于b 点．若ca 、bd 都沿环的径向， · · x y z -a a I I O 图6.1.2 y -R · · x z R I I O A B C D E 图6.1.3 1 2 O a b c I I 图6.1.4 图6.1.5 A I I 图6.1.6
一、概念、定律及定理单项选择题(在每小题的四个备选答案中，选出一个正确 答案) 1.下列哪位科学家首先发现了电流对小磁针有力的作用：（ D ） （A）麦克斯韦（B）牛顿 （C）库仑（D）奥斯特 2.磁场对运动电荷或载流导线有力的作用，下列说法中不正确的是：（ B ）（A）磁场对运动粒子的作用不能增大粒子的动能； （B）在磁场方向和电流方向一定的情况下，导体所受安培力的方向与载流子种类有关； （C）在磁场方向和电流方向一定的情况下，霍尔电压的正负与载流子的种类有关； （D）磁场对运动电荷的作用力称做洛仑兹力，它与运动电荷的正负、速率以及速度与磁场的方向有关。 3. 运动电荷之间的相互作用是通过什么来实现的：（B） （A）静电场（B）磁场 （C）引力场（D）库仑力 4.在均匀磁场中，放置一个正方形的载流线圈，使其每边受到的磁力的大小都相同的方法有：（B） （A）无论怎么放都可以（B）使线圈的法线与磁场平行（C）使线圈的法线与磁场垂直（D）（B）和（C）两种方法都可以 5．电流之间的相互作用是通过什么来实现的( B ) （A）静电场（B）磁场 （C）引力场（D）库仑力 6．一平面载流线圈置于均匀磁场中，下列说法正确的是：（D）（A）只有正方形的平面载流线圈，外磁场的合力才为零 （B）只有圆形的平面载流线圈，外磁场的合力才为零 （C）任意形状的平面载流线圈，外磁场的合力和力矩一定为零 （D）任意形状的平面载流线圈，外磁场的合力一定为零，但力矩不一定零 7．下列说法不正确的是：( A ) （A）静止电荷在磁场中受到力的作用 （B）静止电荷在电场中受到力的作用 （C）电流在磁场中受到力的作用
第十一章 恒定电流的磁场（二） 1. 选择题 [ C]1. （基础训练2）三条无限长直导线等距地并排安放，导线Ⅰ、Ⅱ、Ⅲ分别载有1 A，2 A，3 A同方向的电流．由于磁相互作用的结果，导线Ⅰ，Ⅱ，Ⅲ单位长度上分别受力F1、F2和F3，如图所示．则F1与F2的比值是： (A) 7/16． (B) 5/8． (C) 7/8． (D) 5/4． 【提示】设导线Ⅰ、Ⅱ、Ⅲ的电流强度分别为，产生的磁感应强度分别为，相邻导线相距为a，则 式中，得 . [ D]2. (基础训练6)两个同心圆线圈，大圆半径为R，通有电流I1；小圆半径为r，通有电流I2，方向如图．若r<< R(大线圈在小线圈处产生的磁场近似为均匀磁场)，当它们处在同一平面内时小线圈所受磁力矩的大小为 (A) ． (B) ． (C) ． (D) 0． 【提示】大圆电流在圆心处的磁感应强度为；小圆电流的磁矩为所以，小圆电流受到的磁力矩的大小为 [ B]3.（自测提高4）一个动量为p的电子，沿图示方向入射并能穿过一个宽度为D、磁感强度为(方向垂直纸面向外)的均匀磁场区域，则该电子出射方向和入射方向间的夹角为 (A) ．(B) ． (C) ． (D) ． 【提示】电子在磁场中的轨迹为一段圆弧，如图。所以有 [B ]4.（自测提高5）如图，在一固定的载流大平板附近有一载流小线框能自由转动或平动．线框平面与大平板垂直．大平板的电流与线框中电流方向如图所示，则通电线框的运动情况对着从大平板看是：
(A) 靠近大平板． (B) 顺时针转动． (C) 逆时针转动． (D) 离开大平板向外运动． 【提示】小线框的磁矩和大平板产生的磁场方向如图所示。小线框受到的磁力矩为，该力矩总是使得小线圈朝着磁矩转向外磁场的方向转动。故小线框顺时针转动。 2. 填空题 图11-33 1．（基础训练14）如图11-33，在粗糙斜面上放有一长为l的木制圆柱，已知圆柱质量为m，其上绕有N匝导线，圆柱体的轴线位于导线回路平面内，整个装置处于磁感强度大小为B、方向竖直向上的均匀磁场中．如果绕组的平面与斜面平行，则当通过回路的电流I =时，圆柱体可以稳定在斜面上不滚动． 【提示】（1）圆柱体所受合力为零：，式中的θ为斜面的倾角。 （2）以圆柱体的轴线为转轴，则圆柱体所受的合力矩为零。重力矩和支撑力F的力矩为零，所以摩擦力矩和磁力矩的矢量和=0，即，式中的磁矩为，联立上述三个式子求解，即得答案。 2.（基础训练16）有半导体通以电流I，放在均匀磁场B中，其上下表面积累电荷如图所示．试判断它们各是什么类型的半导体？ 【提示】霍尔效应。n型半导体为电子导电，电子带负电荷；p型半导体为空穴导电，空穴带正电荷。由电子或空穴所受的洛仑兹力的方向判断它们往哪个表面堆积。 3. （基础训练19）如图，一个均匀磁场只存在于垂直于图面的P平面 右侧，的方向垂直于图面向里．一质量为m、电荷为q的粒子以速度射入磁场．在图面内与界面P成某一角度．那么粒子在从磁场中射出前是做半径为的圆周运动．如果q > 0时，粒子在磁场中的路径与边界围成的平面区域的面积为S，那么q < 0时，其路径与边界围成的平面区域的面积是. 【提示】（1），所以；（2）如图。
