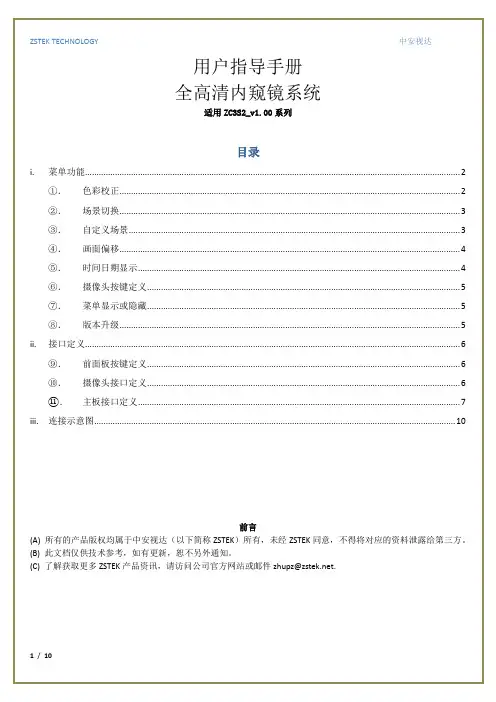

用户指导手册
全高清内窥镜系统
适用系列
目录
i.菜单功能................................................................. 错误!未定义书签。
①．色彩校正.......................................................... 错误!未定义书签。
②．场景切换.......................................................... 错误!未定义书签。
③．自定义场景........................................................ 错误!未定义书签。
④．画面偏移.......................................................... 错误!未定义书签。
⑤．时间日期显示...................................................... 错误!未定义书签。
⑥．摄像头按键定义.................................................... 错误!未定义书签。
⑦．菜单显示或隐藏.................................................... 错误!未定义书签。
⑧．版本升级.......................................................... 错误!未定义书签。
ii.接口定义................................................................. 错误!未定义书签。
⑨．前面板按键定义.................................................... 错误!未定义书签。
⑩．摄像头接口定义.................................................... 错误!未定义书签。
?．主板接口定义...................................................... 错误!未定义书签。
iii..................................................................................... 连接示意图错误!未定义书签。
前言
(A) 所有的产品版权均属于中安视达（以下简称ZSTEK）所有，未经ZSTEK同意，不得将对应的资料泄露给第三方。
(B) 此文档仅供技术参考，如有更新，恕不另外通知。
(C) 了解获取更多ZSTEK产品资讯，请访问公司官方网站或邮件.
i.菜单功能
①．色彩校正
设置方式：打开菜单色彩校正：设置完成之后，点击“返回”即保存生效，
以后每次Push白平衡都会以此组色彩效果为基础色调。
a.红色深浅:
b.红色明亮:
c.蓝色深浅:
d.蓝色明亮:
②．场景切换
设置方式：打开菜单图像设置当前场景，按下左/右键可切换不同的当前场景。③．自定义场景
设置方式：打开菜单图像设置保存场景为，当?图标停留在“设置场景为”，按下确定键，“√”显示并消失，表示保存场景参数成功。
说明：用户最多可保存8组自定义场景模式，其中另外的“系统”、“清新”、“浓郁”、“高冷”、“柔和”等属于系统自带场景，不能修改其参数。
④．画面偏移
设置方式：打开菜单图像设置高级设置垂直偏移，可调整画面的上下位置偏移。
⑤．时间日期显示
设置方式：打开菜单系统设置时间与日期，当“显示”设置为“开”，画面右下角会显示时间日期。
注意：只有主板上装有电池或连接上网络，时钟每次断电上电才会有记忆之前的状态。
⑥．摄像头按键定义
设置方式：打开菜单系统设置摄像头按键设置，设置完成之后，点击“返回”
即保存生效。摄像头最多支持5个快捷按键。
⑦．菜单显示或隐藏
设置方式：打开菜单系统设置菜单显示，当设置为“隐藏”时，点击“返回”即可隐藏主菜单，摄像系统就只有快捷键有作用。
注意：一直按住确定键5秒以上，即可恢复到正常菜单模式
⑧．版本升级
升级方式：打开菜单系统设置版本升级，把拷贝有升级文件的U盘插到前面板USB 接口，点击确定升级，升级过程中，前面板的STATUS指示灯会一直闪烁，升级成功后系统会自动重启， STATUS灯常亮。
注意：升级文件必须放U盘根目录。
ii.接口定义
⑨．前面板按键定义
说明：如果客户是自主设计主机的薄膜开关面板，可引线插到前面板的FPC插座或者杜邦插座上。
⑩．摄像头接口定义
注意：△符号标志的位置表示第一脚。
?．主板接口定义
注意：△符号标志的位置表示第一脚。
iii.连接示意图
Thank You ZSTEK Technology
