250Y金属孔板波纹规整填料
产品结构特点及主要技术性能指标
4．1．1、金属孔板波纹填料主要技术特点、优点及技术参数
金属孔板波纹填料是在金属薄板孔面打孔、轧制小纹、大波纹最后组装而成，具有阻力小，气液分布均匀，效率高，通量大，放大效应不明显等特点，应用于负压常压和加压操作。
加工填料的塔径范围为φ150mm～12000mm以上。金属孔板波纹填料是一种在塔内按均匀几何图形排布，整齐堆砌的填料。它规定了气液流路，改善了沟流和壁流现象，压降可以很小，同时却提供更多的比表面积，在同等容积中可以达到更高的传质、传热效果.还由于结构的均匀、规则、对称性，在与散装填料具有相同的比表面积时，金属孔板波纹填料的空隙率更大，具有更大的通量，综合处理能力比板式塔和散装填料塔大得多，因此以金属孔板波纹为代表的各种通用型规整填料在工业中得到应用。用金属孔板波纹填料改造板式塔效果尤为明显。通过精心设计、制造、安装和认真操作等，可以做到工业放大效应不明显。由于规整填料具有压降低、通量大、分离效率高等优点，在精细化工、香料工业、炼油、化肥、石油化工等领域的众多塔器内得到广泛应用。
产品主要结构及特点：不锈钢孔板波纹规整填料的主要特点是直接将不锈钢金属板经冲切拉伸成较小尺寸的菱形网孔板，而后经冲压成波纹片，进而组装成填料盘。它综合了金属丝网波纹填料和金属板波纹填料的性能优势，是一种既具有较高效率，又有较低价格的新型填料。由于比表面积大，它效率较高。规则的菱形网易为液膜覆盖，凹凸不平的表面强化了液膜湍动、混合及表面更新。
304材质不锈钢拉西环填料材质性能介绍
0Cr18Ni9不锈钢拉西环填料生产用原料牌号为304材质，304材质不锈钢作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。304材质（0Cr18Ni9）不锈钢拉西环填料原料—钢带主要化学组成
304材质（0Cr18Ni9）不锈钢阶梯环填料原料—钢带的理化性能
主要技术参数及指标：

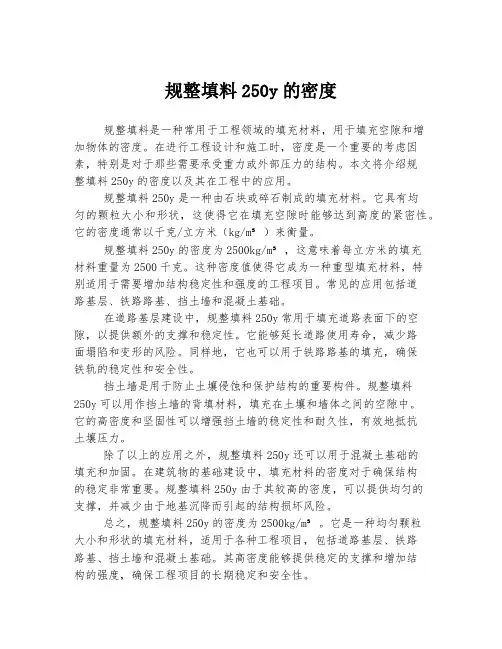

250Y金属孔板波纹规整填料特性参数与技术指标
250Y金属孔板波纹规整填料特性参数与技术指标如下表规定.
1，（1）θ环填料：又称狄克松（Dixon）填料，是由金属丝网制成的环状填料，其直径与高度相等。由于其形状类似θ形状，因此又叫θ环填料。θ环填料主要用于实验室的精馏柱中以及小批量、高分离精度的产品精馏过程中。目前加工θ环填料的材质有：不锈钢，黄铜、碳钢等，型号有：Φ1.5ｘ1.5，Φ2.0ｘ2.0，Φ2.5ｘ2.5，Φ3.0ｘ3.0，Φ3.5ｘ3.5，Φ4.0ｘ4.0，Φ5.0ｘ5.0，Φ6.0ｘ6.0，Φ7.0ｘ7.0，Φ8.0ｘ8.0，Φ9.0ｘ9.0，Φ10.0ｘ10.0。通常取塔直径的1/8或1/10作为选择θ环填料的一个粗略指标。理论板数需要工艺计算来决定。（2）三角螺旋填料：三角螺旋填料是用金属细丝缠绕而成，由于其外形与弹簧相似，故有人也称之为弹簧填料，其与弹簧的区别主要在于饶制的每一圈不是圆形而是三角形，近另的两圈错开一定的角度。所以从端面方向看是一个多边形。这种填料效率比较高，但同相同水力学直径的θ环填料相比，阻力稍大一些。 天津赛普泰克科技有限公司 天津市南开区卫津路新都大厦A座901 邮编：300073 电话： 电话： 传真： EMAIL： 联系人：张光辉电话： 网环填料
O.G.Dixon于1949年研制成功,由拉西环填料衍生；主要用于实验室及小批量、高纯度产品的精馏分离过程，以及分离稳定同位素和实验室规模的同位素研制。由60～100目金属丝网卷制成形，直径与高度相等，常用材质包括：不锈钢、铜等。由于金属丝网的毛细作用，液体能很好地分散成膜，利于气液两项进行充分传质、传热，可显著消除沟流等不稳定现象。 在稳定操作条件下，理论板数每米最高可达到30块，是最常用的实验室散装填料之一。 产品规格包括：（直径×高度，mm） 2×2、2.5×2.5、3×3、4×4、5×5、5×5(双层)、6×6(双层)等，定制规格≤25×25mm，其中使用最多的规格为3×3mm，其每米理论板数在20块左右，远高于规整填料。 材质：316L（00Cr17Ni14Mo2），提供材质化验单保证材质。 螺旋填料 开发年代：1936年，发明人：芬斯克（M.R. Fenske，德国） 与同规格网环填料相比，分离效率较高，但阻力降略大。主要用于高附加值精细化工产品，尤其是核工业领域同位素的分离与提纯。等板高度（H.E.T.P）约在25～58mm范围内。 理论板数每米最高可达到40块，是最常用的实验室散装填料之一。现有产品规格（边长×高度，mm）：1.5×1.5、2×2等 材质：304 3、玻璃填充料
什么是填料？ 填料泛指被填充于其他物体中的物料。 在化学工程中，填料指装于填充塔内的惰性固体物料，例如鲍尔环和拉西环等，其作用是增大气-液的接触面，使其相互强烈混合。 在化工产品中，填料又称填充剂，是指用以改善加工性能、制品力学性能并（或）降低成本的固体物料。 在污水处理领域，主要用于接触氧化工艺，微生物会在填料的表面进行累积，以增大与污水的表面接触，对污水进行降解处理。 优点：结构简单、压力降小、易于用耐腐蚀非金属材料制造等。对于气体吸收、真空蒸馏以及处理腐蚀性流体的操作，颇为适用。 缺点：当塔颈增大时，引起气液分布不均、接触不良等，造成效率下降，即称为放大效应。同时填料塔还有重量大、造价高、清理检修麻烦、填料损耗大等缺点。 填料有哪些种类？ 1、拉西环填料 拉西环填料于1914年由拉西（F. Rashching）发明，为外径与高度相等的圆环。拉西环填料的气液分布较差，传质效率低，阻力大，通量小，工业上已较少应用。 2、鲍尔环填料
鲍尔环填料是对拉西环的改进，在拉西环的侧壁上开出两排长方形的窗孔，被切开的环壁的一侧仍与壁面相连，另一侧向环内弯曲，形成内伸的舌叶，诸舌叶的侧边在环中心相搭。 鲍尔环由于环壁开孔，大大提高了环内空间及环内表面的利用率，气流阻力小，液体分布均匀。与拉西环相比，鲍尔环的气体通量可增加50%以上，传质效率提高30%左右。鲍尔环是一种应用较广的填料。 3、阶梯环填料 阶梯环填料是对鲍尔环的改进，与鲍尔环相比，阶梯环高度减少了一半并在一端增加了一个锥形翻边。 由于高径比减少，使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度，而且使填料之间由线接触为主变成以点接触为主，这样不但增加了填料间的空隙，同时成为液体沿填料表面流动的汇集分散点，可以促进液膜的表面更新，有利于传质效率的提高。 阶梯环的综合性能优于鲍尔环，成为所使用的环形填料中最为优良的一种。 4、弧鞍填料 弧鞍填料属鞍形填料的一种，其形状如同马鞍，一般采用瓷质材料制成。 弧鞍填料的特点是表面全部敞开，不分内外，液体在表面两侧均匀流动，表面利用率高，流道呈弧形，流动阻力小。
各种钢管(材)重量计算通用公式大全 （圆管）钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重其中：π= 3.14 ；L=钢管长度钢铁比重取7.8 所以，钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg） 钢的密度为： 7.85g/cm3 （圆管）钢管每米的理论重量（钢的密度为7.85kg/dm3）计算公式： W=0.02466（D-S）S 式中：W--钢管每米理论重量，kg/m； D--钢管的公称外径，mm； S--钢管的公称壁厚，mm。 钢材理论重量计算 钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为： W（重量，kg ）=F(断面积mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 各种钢材理论重量计算公式如下： 圆钢盘条（kg/m） W= 0.006165 ×d×d d = 直径mm 直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg 螺纹钢（kg/m） W= 0.00617 ×d×d d= 断面直径mm 断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg 方钢（kg/m） W= 0.00785 ×a ×a a= 边宽mm
边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg 扁钢（kg/m） W= 0.00785 ×b ×d b= 边宽mm d= 厚mm 边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg 六角钢（kg/m） W= 0.006798 ×s×s s= 对边距离mm 对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg 八角钢（kg/m） W= 0.0065 ×s ×s s= 对边距离mm 对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg 等边角钢（kg/m） = 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）] b= 边宽 d= 边厚 R= 内弧半径 r= 端弧半径 求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 –4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg 不等边角钢（kg/m） W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）] B= 长边宽 b= 短边宽 d= 边厚 R= 内弧半径 r= 端弧半径 求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg
角钢,扁钢,钢管,板材,管材,弯头理论重量计算公式 一，，弯头重量计算公式 圆环体积=2X3.14X3.14(r^2)R r--圆环圆半径 R--圆环回转半径 中空管圆环体积=2X3.14X3.14((r^2)-(r''^2))R r''--圆环内圆半径 90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。 钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。 1、180°弯头按表2倍计算，45°按1/2计算； 2、R1.0DN弯头重量按表2/3计算； 3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值； 4、90°弯头计算公式； 0.0387*S(D-S)R/1000 式中 S=壁厚mm D=外径mm R= 弯曲半径mm 二，以下是焊接弯头的计算公式 １.外径-壁厚X壁厚X0.0387X弯曲半径÷1000, ＝９０°弯头的理论重量 举例：４２６*１０９０°Ｒ＝１.５Ｄ的 （４２６-１０）*１０*０.３８７*Ｒ６００÷１０００＝９６.５９Ｋg 180°弯头按表2倍计算，45°按1/2计算； ２..（外径-壁厚）X壁厚X０.０２４６６XＲ倍数X１.５７X公称通径＝９０°弯头的理论重量 举例：举例：４２６*１０９０°Ｒ＝１.５Ｄ的 （４２６-１０）*１０*０.０２４６６*１.５Ｄ*１.５７*４００＝９６.６Ｋg 180°弯头按表2倍计算，45°按1/2计算。 三、圆钢重量（公斤）=0.00617×直径×直径×长度 方钢重量（公斤）=0.00785×边宽×边宽×长度 六角钢重量（公斤）=0.0068×对边宽×对边宽×长度 八角钢重量（公斤）=0.0065×对边宽×对边宽×长度 圆钢重量（公斤）=0.00617×直径×直径×长度 方钢重量（公斤）=0.00785×边宽×边宽×长度 六角钢重量（公斤）=0.0068×对边宽×对边宽×长度 八角钢重量（公斤）=0.0065×对边宽×对边宽×长度 螺纹钢重量（公斤）=0.00617×计算直径×计算直径×长度 角钢重量（公斤）=0.00785×（边宽边宽-边厚）×边厚×长度 扁钢重量（公斤）=0.00785×厚度×边宽×长度 钢管重量（公斤）=0.02466×壁厚×（外径-壁厚）×长度 不锈钢管：（外径-壁厚）×壁厚×0.02491=公斤/米 板材：每米重量=7.85*厚度 黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）
填料 一、填料塔以填料作为气液接触元件，气液两项在填料层中逆向连续接触。 1、优点：结构简单、压力降小、易于用耐腐蚀非金属材料制造等。对于气体吸收、真空蒸 馏以及处理腐蚀性流体的操作，颇为适用。 2、缺点：当塔颈增大时，引起气液分布不均、接触不良等，造成效率下降，即称为放大效 应。同时填料塔还有重量大、造价高、清理检修麻烦、填料损耗大等缺点。 二、分类：1、按性能：通用填料和高效填料。 2、按形状：颗粒型填料和规整填料。
三、对填料的基本要求 1、传质效率高，要求填料能提供大的气液接触面，即要求具有大的比表面积，并要求填料表面易被液体润湿，只有润湿了的表面才是气液接触面。 2、生产能力大，气体的压力降小，因此要求填料层的空隙率大。 3、不易引起偏流和沟流。 4、经久耐用，即具有良好的耐腐蚀性、较高的机械强度和必要的耐热性。 5、取材容易，价格便宜。 四、常用填料及其特点 1、拉西环（除短拉西环外，其他基本淘汰） 减小拉西环的高度，长径比小于1，能明显增加分离效率和降低压力降，即短拉西环。 优点：数据整理比较完整，设计、操作的经验丰富，外形简单，制造方便，取材容易，价格低廉，能用耐腐蚀材料制造。 缺点：传质效能低（比表面积小），有严重的沟流和壁流。 2、鲍尔环填料是一种新型填料,是针对拉西环的一些主要缺点加以改进而出现的，是在普通 拉西环的壁上开八层长方形小窗，小窗叶片在环中心相搭，上下面层窗位置相互交搭而成。它与拉西环填料的主要区别是在于在侧壁上开有长方形窗孔，窗孔的窗叶弯入环心，由于环壁开孔使得气、液体的分布性能较拉西环得到较大的改善，尤其是环的内表面积能够得以充分利用。（?25mm及更小的环开一层小窗，?38mm、?50mm的环开两层错开分布的小窗） 特点：（1）空隙率与拉西环相同，但由于气液能经小窗通过环内空间，因此阻力比拉西环低，从而能提高操作气速。（2）开小窗后表面积比拉西环大些，且环的内表面得以充分利用。（3）由于小窗的叶片弯向环中心，使液体分布较为均匀，所以沟流和壁流情况比拉西环有所改善。（4）操作弹性较大。 同样压力降时，鲍尔环的处理量可比拉西环大50%以上；同样处理量下，压力降可降低，传质效能提高20%左右。
常用金属材料重量计算公式 正方形和长方形(矩形)截面碳钢: 每米重量单位: kg/m(千克/米) & lb/ft(磅/英尺) 公式:kg/m = (Oc - 4Wt) * Wt * 0.00785 其中：Oc是外周长，Wt是壁厚；正方形Oc=4*a 长方形Oc=2a+2b a,b是边长 一，金属材料的理论重量计算方法 (单位：公斤) 角钢：每米重量=0.00785*（边宽+边宽-边厚）*边厚 圆钢：每米重量=0.00617*直径*直径(螺纹钢和圆钢相同) 扁钢：每米重量=0.00785*厚度*边宽 管材：每米重量=0.02466*壁厚*（外径-壁厚） 不锈钢管：（外径-壁厚）×壁厚×0.02491=公斤/米 板材：每米重量=7.85*厚度 黄铜管：每米重量=0.02670*壁厚*（外径-壁厚） 紫铜管：每米重量=0.02796*壁厚*（外径-壁厚） 铝花纹板：每平方米重量=2.96*厚度 有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.37 有色金属板材的计算公式为：每平方米重量=比重*厚度 二，弯头重量计算公式 圆环体积=2X3.14X3.14(r^2)R r--圆环圆半径 R--圆环回转半径 中空管圆环体积=2X3.14X3.14((r^2)-(r’^2))R r’--圆环内圆半径 90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。 钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质 量）。 1、180°弯头按表2倍计算，45°按1/2计算； 2、R1.0DN弯头重量按表2/3计算； 3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值； 4、90°弯头计算公式； 0.0387*S(D-S)R/1000 式中 S=壁厚mm D=外径mm R=弯曲半径mm 二，以下是焊接弯头的计算公式 １.外径-壁厚X壁厚X0.0387X弯曲半径÷1000, ＝９０°弯头的理论重量 举例：４２６*１０９０°Ｒ＝１.５Ｄ的 （４２６-１０）*１０*０.３８７*Ｒ６００÷１０００＝９６.５９Ｋg 180°弯头按表2倍计算，45°按1/2计算； ２..（外径-壁厚）X壁厚X０.０２４６６XＲ倍数X１.５７X公称通径＝９０°弯头的理论重量举例：举例：４２６*１０９０°Ｒ＝１.５Ｄ的 （４２６-１０）*１０*０.０２４６６*１.５Ｄ*１.５７*４００＝９６.６Ｋg 180°弯头按表2倍计算，45°按1/2计算。 三、方钢管公式：4x壁厚x(边长-壁厚)x7.85
圆钢重量计算公式及各种金属材料重量计算公式： 圆钢重量（千克）：每米重量=0.00617*直径*直径 螺纹钢重量（千克）=0.00617×计算直径×计算直径×长度(螺纹钢和圆钢相同) 方钢重量（千克）=0.00785×边宽×边宽×长度 角钢重量（千克）=0.00785×（边宽+边宽-边厚）×边厚×长度 钢板重量（千克）=7.85×厚度×面积 钢管重量（千克）=0.02466×壁厚×（外径-壁厚）×长度 扁钢重量（千克）=0.00785×厚度×边宽×长度 紫铜板重量（千克）=0.0089×厚×宽×长度 黄铜板重量（千克）=0.0085×厚×宽×长度 铝板重量（千克）=0.00171×厚×宽×长度 六角钢重量（千克）=0.0068×对边宽×对边宽×长度 八角钢重量（千克）=0.0065×对边宽×对边宽×长度 圆紫铜棒重量（千克）=0.00698×直径×直径×长度 圆黄铜棒重量（千克）=0.00668×直径×直径×长度 圆铝棒重量（千克）=0.0022×直径×直径×长度 方紫铜棒重量（千克）=0.0089×边宽×边宽×长度 方黄铜棒重量（千克）=0.0085×边宽×边宽×长度 方铝棒重量（千克）=0.0028×边宽×边宽×长度 六角紫铜棒重量（千克）=0.0077×对边宽×对边宽×长度 六角黄铜棒重量（千克）=0.00736×边宽×对边宽×长度 六角铝棒重量（千克）=0.00242×对边宽×对边宽×长度 圆紫铜管重量（千克）=0.028×壁厚×（外径-壁厚）×长度 圆黄铜管重量（公斤）=0.0267×壁厚×（外径-壁厚）×长度 圆铝管重量（千克）=0.00879×壁厚×（外径-壁厚）×长度 注：公式中长度单位为米，面积单位为平方米，其余单位均为毫米
钢材: 圆钢重量（公斤）=0.00617×直径×直径×长度 方钢重量（公斤）=0.00785×边宽×边宽×长度 六角钢重量（公斤）=0.0068×对边宽×对边宽×长度 扁钢重量（公斤）=0.00785×厚度×边宽×长度 轴承钢密度为0.00781 铝: 园铝棒重量（公斤）=0.0022×直径×直径×长度 方铝棒重量（公斤）=0.0028×边宽×边宽×长度 六角铝棒重量（公斤）=0.00242×对边宽×对边宽×长度 工业铝板重量（公斤）=0.00271×厚×宽×长度 合金硬铝板重量（公斤）=0.0028×厚×宽×长度 园铝管重量（公斤）=0.00879×壁厚×（外径－壁厚）×长度 角钢重量（公斤）= (边宽+边宽-边厚)Χ边厚Χ0.0027 不锈钢: 无缝管重量（公斤）=0.02491×壁厚×（外径－壁厚）×长度 圆钢重量（公斤）=0.00623×直径×直径×长度 角钢重量（公斤）= (边宽+边宽-边厚)Χ边厚Χ0.00793 扁钢重量（公斤）=0.00793×厚度×边宽×长度 方管重量（公斤）=(边宽Χ4÷3.14－厚度)Χ厚度Χ0.02491 方钢重量（公斤）=0.00793×边宽×边宽×长度 六角钢重量（公斤）=0.0069×对边宽×对边宽×长度 铜: 铜棒重量（公斤）=0.00698×直径的平方×长度 黄铜棒重量（公斤）=0.00668×直径的平方×长度 方铜棒重量（公斤）=0.0089×边宽的平方×长度 方黄铜棒重量（公斤）=0.0085×边宽的平方×长度 六角铜棒重量（公斤）=0.0077×对边距离的平方×长度 六角黄铜棒重量（公斤）=0.00736×对边距离的平方×长度 铜板重量（公斤）=0.0089×厚×宽×长度 黄铜板重量（公斤）=0.0085×厚×宽×长度 紫铜管重量（公斤）=0.028×壁厚×（外径－壁厚）×长度 黄铜管重量（公斤）=0.0267×壁厚×（外径－壁厚）×长度 注：公式中长度单位为米，面积单位为平方米，其余单位均为毫米
金属重量计算公式 常用得一些金属材料重量计算公式，钢管重量计算公式,方钢重量计算公式，钢板重量计算公式。 ?园钢重量(公斤)=０、00617×直径×直径×长度 ?方钢重量（公斤)＝0、00785×边宽×边宽×长度 ?六角钢重量(公斤）=0、０06８×对边宽×对边宽×长度 ?八角钢重量（公斤）=０、0065×对边宽×对边宽×长度 ?螺纹钢重量（公斤）=0、00617×计算直径×计算直径×长度 ?角钢重量（公斤)＝0、007８5×（边宽＋边宽－边厚）×边厚×长度 ?扁钢重量(公斤）=0、00７８5×厚度×边宽×长度 ?钢管重量(公斤）＝0、0２46６×壁厚×(外径－壁厚）×长度 ?钢板重量（公斤)=7、8５×厚度×面积
?园紫铜棒重量（公斤)=0、00６９８×直径×直径×长度 ?园黄铜棒重量（公斤)=0、0０66８×直径×直径×长度 ?园铝棒重量(公斤）=０、０02２×直径×直径×长度 ?方紫铜棒重量（公斤）＝０、０08９×边宽×边宽×长度 ?方黄铜棒重量(公斤）＝０、0085×边宽×边宽×长度 ?方铝棒重量(公斤)=0、００２８×边宽×边宽×长度 ?六角紫铜棒重量（公斤）=0、0０77×对边宽×对边宽×长度 ?六角黄铜棒重量（公斤）=0、00７3６×边宽×对边宽×长度 ?六角铝棒重量(公斤)=0、00242×对边宽×对边宽×长度 ?紫铜板重量(公斤）＝0、0089×厚×宽×长度 ?黄铜板重量（公斤）=0、0０8５×厚×宽×长度 ?铝板重量（公斤）=0、００１７1×厚×宽×长度
?园紫铜管重量（公斤）=0、028×壁厚×（外径－壁厚)×长度 ?园黄铜管重量（公斤）＝0、0267×壁厚×(外径—壁厚）×长度 ?园铝管重量(公斤）=0、008７9×壁厚×(外径—壁厚)×长度 注： 公式中长度单位为米，面积单位为平方米,其余单位均为毫米 以上重量＊材料单价为材料费、 加上表面处理+每个工艺流程得工时费+包装材料＋出货费＋税金＋利率=报价(FOB） 关于丝网类计算得几个公式及参数 ?丝网得重量：丝直径x丝直径x目数=１平方米得（市斤）重量 ?钢板网得重量：1平方米钢板得重量÷延长率=1平方米钢板网得重量 ?钢板得重量：板厚x比重=1平方米钢板得重量
填料塔各种填料 The Standardization Office was revised on the afternoon of December 13, 2020
各种填料 （1）拉西环填料于1914年由拉西（F. Rashching）发明，为外径与高度相等的圆环。拉西环填料的气液分布较差，传质效率低，阻力大，通量小，目前工业上已较少应用。 （2）鲍尔环填料是对拉西环的改进，在拉西环的侧壁上开出两排长方形的窗孔，被切开的环壁的一侧仍与壁面相连，另一侧向环内弯曲，形成内伸的舌叶，诸舌叶的侧边在环中心相搭。鲍尔环由于环壁开孔，大大提高了环内空间及环内表面的利用率，气流阻力小，液体分布均匀。与拉西环相比，鲍尔环的气体通量可增加50%以上，传质效率提高30%左右。鲍尔环是一种应用较广的填料。 （3）阶梯环填料是对鲍尔环的改进，与鲍尔环相比，阶梯环高度减少了一半并在一端增加了一个锥形翻边。由于高径比减少，使得气体绕填料外壁的平
均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度，而且使填料之间由线接触为主变成以点接触为主，这样不但增加了填料间的空隙，同时成为液体沿填料表面流动的汇集分散点，可以促进液膜的表面更新，有利于传质效率的提高。阶梯环的综合性能优于鲍尔环，成为目前所使用的环形填料中最为优良的一种。 （4）弧鞍填料属鞍形填料的一种，其形状如同马鞍，一般采用瓷质材料制成。弧鞍填料的特点是表面全部敞开，不分内外，液体在表面两侧均匀流动，表面利用率高，流道呈弧形，流动阻力小。其缺点是易发生套叠，致使一部分填料表面被重合，使传质效率降低。弧鞍填料强度较差，容破碎，工业生产中应用不多。 （5）矩鞍填料将弧鞍填料两端的弧形面改为矩形面，且两面大小不等，即成为矩鞍填料。矩鞍填料堆积时不会套叠，液体分布较均匀。矩鞍填料一般采用瓷质材料制成，其性能优于拉西环。目前，国内绝大多数应用瓷拉西环的场
钢管理论重量计算公式 钢管理论重量计算公式 无缝钢管重量计算、螺旋焊接钢管重量计算：kg/m = (外径- 壁厚) * 壁厚* 钢管理论重量计算公式 钢管的计算方法: 钢管的重量=×π×(外径平方-内径平方)×L×钢铁比重 其中：π = L=钢管长度钢铁比重取 所以， 钢管的重量=××(外径平方-内径平方)×L× * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg） 钢管的生产工艺流程 1.无缝管工艺流程 卫生级镜面管工艺流程: 管坯→检验→剥皮→检验→加热→穿孔→酸洗→修磨→润滑风干→焊头→冷拔→固溶处理→酸洗→酸洗钝化→检验→冷轧→去油→切头→风干→内抛光→外抛光→检验→标识→成品包装 工业管工艺流程 管坯→检验→剥皮→检验→加热→穿孔→酸洗→修蘑→润滑风干→焊头→冷拔→固溶处理→酸洗→酸洗钝化→检验 2.焊管工艺流程 开卷→平整→端部剪切及焊接→活套→成形→焊接→内外焊珠去除→预校正→感应热处理→定径及校直→涡流检测→切断→水压检查→酸洗→最终检查→包装 各类钢管材质说明 各类钢管材质说明： 1、钢材的概念： 钢材是钢锭、钢坯或钢材通过压力加工制成我们所需要的各种形状、尺寸和性能的材料。钢材是国家建设和实现四化必不可少的重要物资，应用广泛、品种繁多，根据断面形状的不同、钢材一般分为型材、板材、管材和金属制品四大类、为了便于组织钢材的生产、订货供应和搞好经营管理工作，又分为重轨、轻轨、大型型钢、中型型钢、小型型钢、钢材冷弯型钢，优质型钢、线材、中厚钢板、薄钢板、电工用硅钢片、带钢、无缝钢管钢材、焊接钢管、金属制品等品种。
2、钢材的生产方法 大部分钢材加工都是钢材通过压力加工，使被加工的钢（坯、锭等）产生塑性变形。根据钢材加工温度不钢材同以分冷加工和热加工两种。钢材的主要加工方法有： 轧制：将钢材金属坯料通过一对旋转轧辊的间隙（各种形状），因受轧辊的压缩使材料截面减小，长度增加的压力加工方法，这是生产钢材最常用的生产方式，主要用来生产钢材型材、板材、管材。分冷轧、热轧。 锻造钢材：利用锻锤的往复冲击力或压力机的压力使坯料改变成我们所需的形状和尺寸的一种压力加工方法。一般分为自由锻和模锻，常用作生产大型材、开坯等截面尺钢材寸较大的材料。 拉拨钢材：是将已经轧制的金属坯料（型、管、制品等）通过模孔拉拨成截面减小长度增加的加工方法大多用作冷加工。 挤压：是钢材将金属放在密闭的挤压简内，一端施加压力，使金属从规定的模孔中挤出而得到有同形状和尺寸的成品的加工方法，多用于生产有色金属材钢材 一、黑色金属、钢和有色金属 在介绍钢的分类之前先简单介绍一下黑色金属、钢材钢与有色金属的基本概念。 1、黑色金属是指铁和铁的合金。如钢、生铁、铁合金、铸铁等。钢和生铁都是以铁钢材为基础，以碳为主要添加元素的合金，统称为铁碳合金。 生铁是指把铁矿石放到高炉中冶炼而成的产品，主要用来炼钢和钢材制造铸件。把铸造生铁放在熔铁炉中熔炼，即得到铸铁（液状），把液状铸铁浇铸成铸件钢材，这种铸铁叫铸铁件。 铁合金是由铁与硅、锰、铬、钛等元素组成的合金，铁合金是炼钢的原料之一，在钢材炼钢时做钢的脱氧剂和合金元素添加剂用。 2、把炼钢用生铁放到炼钢炉内按一定工艺熔炼，即得到钢。钢的产品有钢锭、连铸坯和直钢材接铸成各种钢铸件等。通常所讲的钢，一般是指轧制成各种钢材的钢。钢材钢属于黑色金属但钢不完全等于黑色金属。 3、钢材有色金属又称非铁金属，指除黑色金属外的金属和合金，如铜、锡、铅、锌、铝以及黄铜、青铜、铝合金和轴承合金等。另外在工业上还采用铬、镍、锰、钼、钴钢材、钒、钨、钛等，这些金属主要用作合金附加物，以改善金属的性能，其中钨、钢材钛、钼等多用以生产刀具用的硬质合金。以上这些有色金属都称为工业用金属，钢材此外还有贵重金属：铂、金、银等和稀有金属，包括放射性的铀、镭等钢材。 二、钢材的分类 钢是钢材含碳量在%%之间的铁碳合金。为了保证其韧性和塑性，含碳量一般不超过%。钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。钢的分类方法多种钢材多样，其主要方法有如下七种： 1、钢材按品质分类 (1) 普通钢（P≤%，S≤%） (2) 优钢材质钢（P、S均≤%） (3) 高级优质钢（P≤%，S≤%） 2.、按化学成份分类 (1) 碳素钢：钢材a.低碳钢（C≤%）；b.中碳钢（C≤~%）；c.高碳钢（C≤%）。 (2) 合金钢：a.低合金钢（合金元素总含量≤5%）；b.中合金钢（合金元素总含量＞5~10%）； c.高合金钢（合金元素总含量＞10%）。 3、钢材按成形方法分类： (1) 锻钢；(2) 铸钢；(3) 热轧钢；(4) 冷拉钢。
250Y金属孔板波纹规整填料 产品结构特点及主要技术性能指标 4．1．1、金属孔板波纹填料主要技术特点、优点及技术参数 金属孔板波纹填料是在金属薄板孔面打孔、轧制小纹、大波纹最后组装而成，具有阻力小，气液分布均匀，效率高，通量大，放大效应不明显等特点，应用于负压常压和加压操作。 加工填料的塔径范围为φ150mm～12000mm以上。金属孔板波纹填料是一种在塔内按均匀几何图形排布，整齐堆砌的填料。它规定了气液流路，改善了沟流和壁流现象，压降可以很小，同时却提供更多的比表面积，在同等容积中可以达到更高的传质、传热效果.还由于结构的均匀、规则、对称性，在与散装填料具有相同的比表面积时，金属孔板波纹填料的空隙率更大，具有更大的通量，综合处理能力比板式塔和散装填料塔大得多，因此以金属孔板波纹为代表的各种通用型规整填料在工业中得到应用。用金属孔板波纹填料改造板式塔效果尤为明显。通过精心设计、制造、安装和认真操作等，可以做到工业放大效应不明显。由于规整填料具有压降低、通量大、分离效率高等优点，在精细化工、香料工业、炼油、化肥、石油化工等领域的众多塔器内得到广泛应用。 产品主要结构及特点：不锈钢孔板波纹规整填料的主要特点是直接将不锈钢金属板经冲切拉伸成较小尺寸的菱形网孔板，而后经冲压成波纹片，进而组装成填料盘。它综合了金属丝网波纹填料和金属板波纹填料的性能优势，是一种既具有较高效率，又有较低价格的新型填料。由于比表面积大，它效率较高。规则的菱形网易为液膜覆盖，凹凸不平的表面强化了液膜湍动、混合及表面更新。 304材质不锈钢拉西环填料材质性能介绍 0Cr18Ni9不锈钢拉西环填料生产用原料牌号为304材质，304材质不锈钢作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。304材质（0Cr18Ni9）不锈钢拉西环填料原料—钢带主要化学组成
常用金属材料重量计算公式 圆钢重量（公斤）=0.00617×直径×直径×长度 方钢重量（公斤）=0.00785×边宽×边宽×长度 六角钢重量（公斤）=0.0068×对边宽×对边宽×长度 八角钢重量（公斤）=0.0065×对边宽×对边宽×长度 螺纹钢重量（公斤）=0.00617×计算直径×计算直径×长度 角钢重量（公斤）=0.00785×（边宽+边宽-边厚）×边厚×长度 扁钢重量（公斤）=0.00785×厚度×边宽×长度 钢管重量（公斤）=0.02466×壁厚×（外径-壁厚）×长度 六方体体积的计算 公式①s20.866×H/m/k 即对边×对边×0.866×高或厚度 各种钢管(材)重量换算公式 钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重其中：π= 3.14 L=钢管长度钢铁比重取7.8 所以，钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg） 钢的密度为：7.85g/cm3 （注意：单位换算） 钢材理论重量计算 钢材理论重量计算的计量单位为公斤（kg ）。其基本公式为： W（重量，kg ）=F(断面积mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 各种钢材理论重量计算公式如下： 名称（单位） 计算公式 符号意义 计算举例 圆钢盘条（kg/m） W= 0.006165 ×d×d d = 直径mm 直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg 螺纹钢（kg/m） W= 0.00617 ×d×d d= 断面直径mm 断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg 方钢（kg/m）

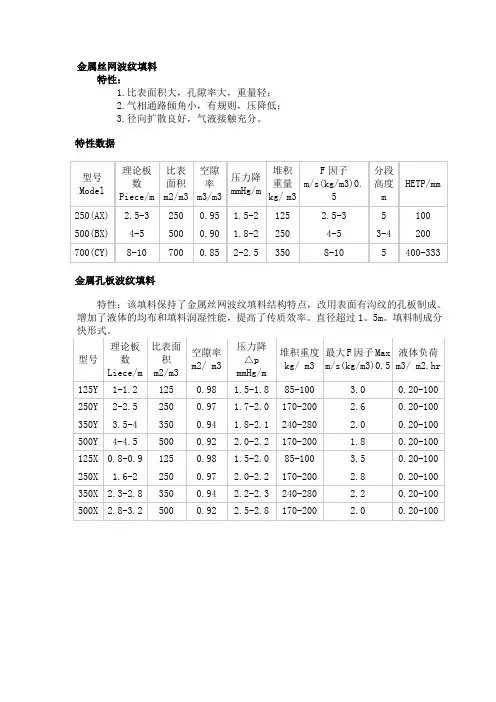

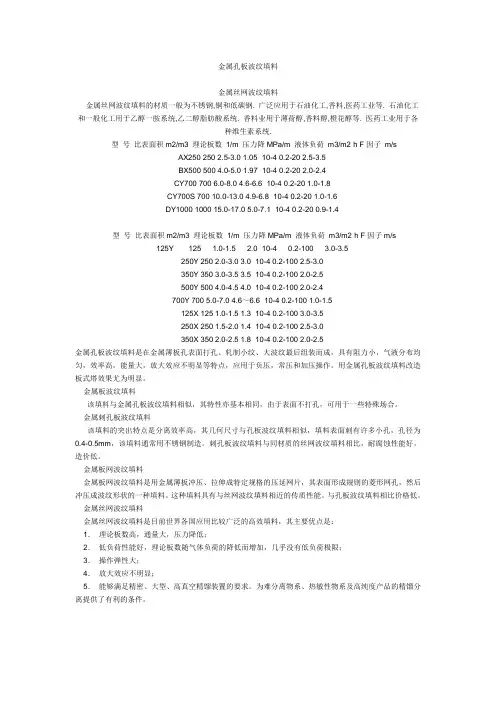

丝网填料技术参数 产品几何特性参数表（供参考） SW型网孔波纹填料几何特性参数填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m SW-1型不锈钢4.5 643 5.7 45° 91.6 1.4-2.2 6-8 2-3.5 SW-2型6.5 450 9 30° 95.5 1.5 4-5 1.6-1.8 丝网波纹填料几何特性参SC=CY SB=BX 填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m CY 不锈钢4.3 700 5 45° 87-90 1.3-2.4 6-9 5 BX 6.3 500 7.3 30° 95 2-2.4 4-5 1.5 孔板波纹填料几何特性参数填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m SM125 1Cr18Ni9Ti 24 125 45° 98.5 3 1-1.2 1.5 SM225 1Cr18Ni9Ti 12 250 15.8 45° 97 2.6 2-3 1.5-2 SM325 1Cr18Ni9Ti 8 350 12 45° 95 2 3.5-4 1.5 SM425 1Cr18Ni9Ti 6.5 450 9 45° 93 1.5 3-1 1.8 压延孔板波纹填料几何特性参数填料型号材质理论塔板No/m 峰高hmm 空隙率% 比表面积m2/m3 压力降mmHG/m F因子m/s kg/m2 700y 1Cr18Ni9Ti 5-7 4.3 85 700 7 1.6 500x 1Cr18Ni9Ti 3-4 6.3 90 500 2 2.1 250y 1Cr18Ni9Ti 2.5-3 97 250 2.25 2.6 金属鲍尔环几何特性参数型号公称尺寸外径、高度、厚度d×h×堆积个数n/m3 堆积重度rp kg/m3 比表面积a m2/m3 空隙率% 干填料因子a/m-1 Dg16 16×16×0.8 143000 216 239 0.928 299 Dg25 25×25×0.5 55900 427 219 0.934 269 产品几何特性参数表（供参考） SW型网孔波纹填料几何特性参数填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m SW-1型不锈钢4.5 643 5.7 45° 91.6 1.4-2.2 6-8 2-3.5 SW-2型6.5 450 9 30° 95.5 1.5 4-5 1.6-1.8 丝网波纹填料几何特性参SC=CY SB=BX 填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m CY 不锈钢4.3 700 5 45° 87-90 1.3-2.4 6-9 5 BX 6.3 500 7.3 30° 95 2-2.4 4-5 1.5 孔板波纹填料几何特性参数填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m
常用金属材料重量计算公式(每千克重量) 1、园钢重量（公斤）=0.00617×直径×直径×长度 2、方钢重量（公斤）=0.00785×边宽×边宽×长度 3、六角钢重量（公斤）=0.0068×对边宽×对边宽×长度 4、八角钢重量（公斤）=0.0065×对边宽×对边宽×长度 5、螺纹钢重量（公斤）=0.00617×计算直径×计算直径×长度 6、角钢重量（公斤）=0.00785×（边宽+边宽-边厚）×边厚×长度 7、扁钢重量（公斤）=0.00785×厚度×边宽×长度 8、钢管重量（公斤）=0.02466×壁厚×（外径-壁厚）×长度 9、钢板重量（公斤）=7.85×厚度×面积 10、园紫铜棒重量（公斤）=0.00698×直径×直径×长度 11、园黄铜棒重量（公斤）=0.00668×直径×直径×长度 12、园铝棒重量（公斤）=0.0022×直径×直径×长度 13、方紫铜棒重量（公斤）=0.0089×边宽×边宽×长度 14、方黄铜棒重量（公斤）=0.0085×边宽×边宽×长度 15、方铝棒重量（公斤）=0.0028×边宽×边宽×长度 16、六角紫铜棒重量（公斤）=0.0077×对边宽×对边宽×长度 17、六角黄铜棒重量（公斤）=0.00736×边宽×对边宽×长度 18、六角铝棒重量（公斤）=0.00242×对边宽×对边宽×长度 19、紫铜板重量（公斤）=0.0089×厚×宽×长度 20、黄铜板重量（公斤）=0.0085×厚×宽×长度 21、铝板重量（公斤）=0.00171×厚×宽×长度 22、园紫铜管重量（公斤）=0.028×壁厚×（外径-壁厚）×长度 23、园黄铜管重量（公斤）=0.0267×壁厚×（外径-壁厚）×长度 24、园铝管重量（公斤）=0.00879×壁厚×（外径-壁厚）×长度 （附紫铜管重量计算方法：紫铜就是纯铜：纯铜呈紫红色，又称紫铜。纯铜密度为8.96，熔点为1083℃，紫铜管的质量计算如下： G＝8.96πδ（D-δ）/1000=0.0281486δ（D-δ） 式中：G：质量kg δ：管壁厚mm D：管直径mm ） 注：公式中长度单位为米，面积单位为平方米，其余单位均为毫米 不锈钢方管重量计算公式 重量计算公式 重量计算公式：（外径-壁厚）×壁厚×0.02491=公斤/米适用于304 不锈钢方管 具体的推算方法：（外径指的是直径） 不锈钢方管的重量（一米为单位）=1米钢管的体积*密度 =钢管横截面的面积（环形面积）*1米*密度 =（外圆面积-内圆面积）*1米*密度 =1/4*圆周率（外径的平方-内径的平方）*密度 ={1/2*（外径+内径）}*{1/2*（外径-内径）}*{密度*圆周率} =（外径-壁厚）*壁厚*0.02491 还是使用原始的计算公式（反正是EXCEL来计算）： (OD**2-(OD-T*2)**2)/4*3.14159*7930 (KG/M) 简单地说就是外径的平方减去内径的平方后乘以（3.14159*7930/4） 不过简化后的确是OD*(OD-T)*3.14159*7930 (KG/M)
金属材料质量计算 以下所有公式计算后*长度*数量，记得转换单位(如果是毫米为单位则除以1000即可)。 黑色金属材料质量计算 方钢W=0.00785*边宽的平方 钢板、扁钢、带钢W=0.00785*边宽*厚度=7.85*厚度*面积=7.85*长*宽*高/1000000 圆钢、线材、钢丝W=0.00617*直径的平方=0.00617*直径的平方/1000=3.1416*半径*半径*7.85/1000000 （铁线大于￠4.9以上取大，相反取小。3.14、3.1416、7.85、7.854、0.02466、0.025） 六角钢W=0.0068*对边距离的平方 八角钢W=0.0065*对边距离的平方 螺纹钢W=0.00617*计算直径的平方 圆钢管W=0.02466*壁厚*（外径-壁厚）/1000 椭圆钢管W=[（短边*3.1416）+（长边-短边）*2]/3.1416-0.02466*厚度*厚度/100 等边角钢W=0.00785*[边厚（2倍的边宽b-边厚d）+0.215(R内弧半径的平方-r端弧半径的平方*2)] 不等边角钢W=0.00785*[边厚d（长边宽B+短边宽b-边厚）+0.215((R内弧半径的平方-端弧半径的平方*2) 工字钢W=0.00785*腰厚*[高+F*（腿宽-腰厚）] 槽钢W=0.00785*腰厚*[高+E*（腿宽-腰厚）] 长方管W=0.00785*（边长+边长）*2*厚度 长方管W=[（短边*3.1416）+（长边-短边）*2]/3.1416-0.02466*厚度*厚度/1000 正方管W=7.85*4*壁厚*（边长-壁厚）=0.02466*厚度*（边长*4*3.1416-厚度）/1000 圆铅管W=0.355*壁厚*（外径-壁厚） 铅板W=11.37*厚度 圆钢盘条（kg/m）W= 0.006165 ×d×d d = 直径mm 直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg 螺纹钢（kg/m）W= 0.00617 ×d×d d= 断面直径mm 断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg 方钢（kg/m）W= 0.00785 ×a ×a a= 边宽mm 边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg 扁钢（kg/m）W= 0.00785 ×b ×d b= 边宽mm d= 厚mm 边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg 六角钢（kg/m）W= 0.006798 ×s×s s= 对边距离mm 对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg 八角钢（kg/m）W= 0.0065 ×s ×s s= 对边距离mm
模具人的杂志，就是这专业！跟着我们学成为模具精英！ 常用的一些金属材料重量计算公式，钢管重量计算公式，方钢重量计算公式，钢板重量计算公式。 ?园钢重量（公斤）=0.00617×直径×直径×长度 ?方钢重量（公斤）=0.00785×边宽×边宽×长度 ?六角钢重量（公斤）=0.0068×对边宽×对边宽×长度 ?八角钢重量（公斤）=0.0065×对边宽×对边宽×长度 ?螺纹钢重量（公斤）=0.00617×计算直径×计算直径×长度 ?角钢重量（公斤）=0.00785×（边宽+边宽-边厚）×边厚×长度 ?扁钢重量（公斤）=0.00785×厚度×边宽×长度 ?钢管重量（公斤）=0.02466×壁厚×（外径-壁厚）×长度 ?钢板重量（公斤）=7.85×厚度×面积 ?园紫铜棒重量（公斤）=0.00698×直径×直径×长度 ?园黄铜棒重量（公斤）=0.00668×直径×直径×长度 ?园铝棒重量（公斤）=0.0022×直径×直径×长度 ?方紫铜棒重量（公斤）=0.0089×边宽×边宽×长度 ?方黄铜棒重量（公斤）=0.0085×边宽×边宽×长度 ?方铝棒重量（公斤）=0.0028×边宽×边宽×长度 ?六角紫铜棒重量（公斤）=0.0077×对边宽×对边宽×长度 ?六角黄铜棒重量（公斤）=0.00736×边宽×对边宽×长度 ?六角铝棒重量（公斤）=0.00242×对边宽×对边宽×长度 ?紫铜板重量（公斤）=0.0089×厚×宽×长度 ?黄铜板重量（公斤）=0.0085×厚×宽×长度 ?铝板重量（公斤）=0.00171×厚×宽×长度 ?园紫铜管重量（公斤）=0.028×壁厚×（外径-壁厚）×长度 ?园黄铜管重量（公斤）=0.0267×壁厚×（外径-壁厚）×长度 ?园铝管重量（公斤）=0.00879×壁厚×（外径-壁厚）×长度 注： 公式中长度单位为米，面积单位为平方米，其余单位均为毫米 以上重量*材料单价为材料费. 加上表面处理+每个工艺流程的工时费+包装材料+出货费+税金+利率=报价(FOB) 关于丝网类计算的几个公式及参数 ?丝网的重量：丝直径x丝直径x目数=1平方米的（市斤）重量 ?钢板网的重量：1平方米钢板的重量÷延长率=1平方米钢板网的重量 ?钢板的重量：板厚x比重=1平方米钢板的重量
