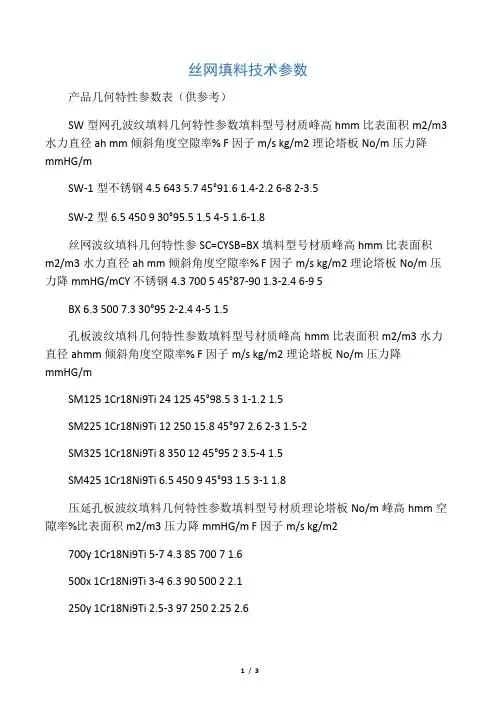

丝网填料技术参数
产品几何特性参数表（供参考）
SW型网孔波纹填料几何特性参数填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m
SW-1型不锈钢4.5 643 5.7 45° 91.6 1.4-2.2 6-8 2-3.5
SW-2型6.5 450 9 30° 95.5 1.5 4-5 1.6-1.8

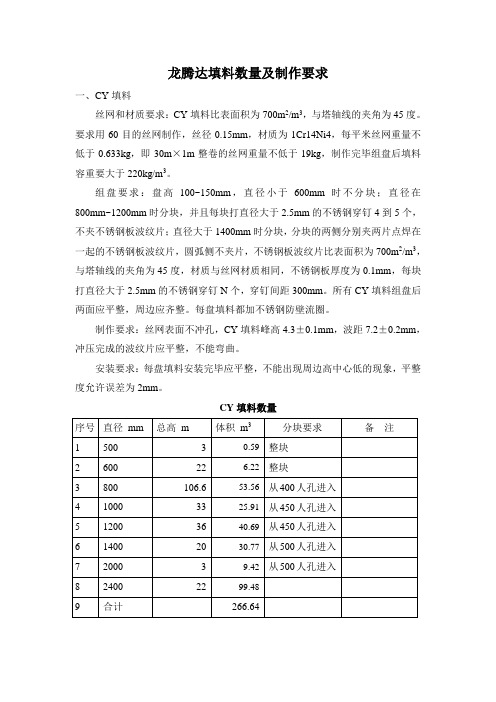

丝网波纹填料几何特性参SC=CY SB=BX 填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m
CY 不锈钢4.3 700 5 45° 87-90 1.3-2.4 6-9 5
BX 6.3 500 7.3 30° 95 2-2.4 4-5 1.5
孔板波纹填料几何特性参数填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m
SM125 1Cr18Ni9Ti 24 125 45° 98.5 3 1-1.2 1.5
SM225 1Cr18Ni9Ti 12 250 15.8 45° 97 2.6 2-3 1.5-2
SM325 1Cr18Ni9Ti 8 350 12 45° 95 2 3.5-4 1.5
SM425 1Cr18Ni9Ti 6.5 450 9 45° 93 1.5 3-1 1.8
压延孔板波纹填料几何特性参数填料型号材质理论塔板No/m 峰高hmm 空隙率% 比表面积m2/m3 压力降mmHG/m F因子m/s kg/m2
700y 1Cr18Ni9Ti 5-7 4.3 85 700 7 1.6
500x 1Cr18Ni9Ti 3-4 6.3 90 500 2 2.1
250y 1Cr18Ni9Ti 2.5-3 97 250 2.25 2.6
金属鲍尔环几何特性参数型号公称尺寸外径、高度、厚度d×h×堆积个数n/m3 堆积重度rp kg/m3 比表面积a m2/m3 空隙率% 干填料因子a/m-1
Dg16 16×16×0.8 143000 216 239 0.928 299
Dg25 25×25×0.5 55900 427 219 0.934 269
产品几何特性参数表（供参考）
SW型网孔波纹填料几何特性参数填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m
SW-1型不锈钢4.5 643 5.7 45° 91.6 1.4-2.2 6-8 2-3.5
SW-2型6.5 450 9 30° 95.5 1.5 4-5 1.6-1.8
丝网波纹填料几何特性参SC=CY SB=BX 填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m
CY 不锈钢4.3 700 5 45° 87-90 1.3-2.4 6-9 5
BX 6.3 500 7.3 30° 95 2-2.4 4-5 1.5
孔板波纹填料几何特性参数填料型号材质峰高h mm 比表面积m2/m3 水力直径ah mm 倾斜角度空隙率% F因子m/s kg/m2 理论塔板No/m 压力降mmHG/m
SM125 1Cr18Ni9Ti 24 125 45° 98.5 3 1-1.2 1.5
SM225 1Cr18Ni9Ti 12 250 15.8 45° 97 2.6 2-3 1.5-2
SM325 1Cr18Ni9Ti 8 350 12 45° 95 2 3.5-4 1.5
SM425 1Cr18Ni9Ti 6.5 450 9 45° 93 1.5 3-1 1.8
压延孔板波纹填料几何特性参数填料型号材质理论塔板No/m 峰高hmm 空隙率% 比表面积m2/m3 压力降mmHG/m F因子m/s kg/m2
700y 1Cr18Ni9Ti 5-7 4.3 85 700 7 1.6
500x 1Cr18Ni9Ti 3-4 6.3 90 500 2 2.1
250y 1Cr18Ni9Ti 2.5-3 97 250 2.25 2.6
金属鲍尔环几何特性参数型号公称尺寸外径、高度、厚度d×h×堆积个数n/m3 堆积重度rp kg/m3 比表面积a m2/m3 空隙率% 干填料因子a/m-1
Dg16 16×16×0.8 143000 216 239 0.928 299
Dg25 25×25×0.5 55900 427 219 0.934 269
Dg38 38×38×0.6 13000 365 129 0.945 153
Dg50 50×50×1 6500 395 112.3 0.949 131
Dg76 76×76×1.2 1860 313 0.95
